Аэрохоккей своими руками., развивает мозг и мелкую моторику

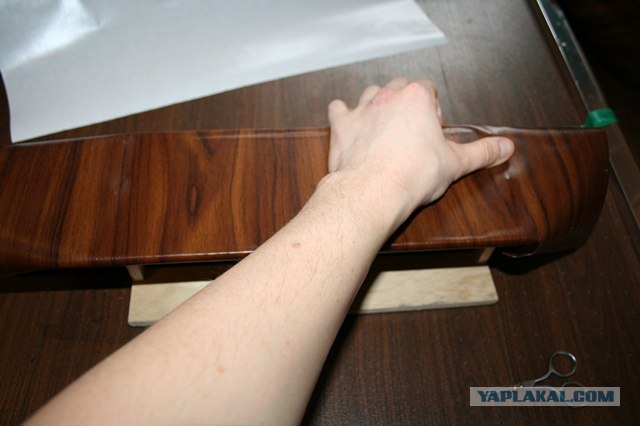

25. И клеим по периметру. Внизу запас 1,5 см, наверху 0,5-1 см.

26. Получается вот так.

27. Сверху планка и пленка будут на двухстороннем скотче (К фанере и дереву не очень-то липнет, но ее будет держать уголок).

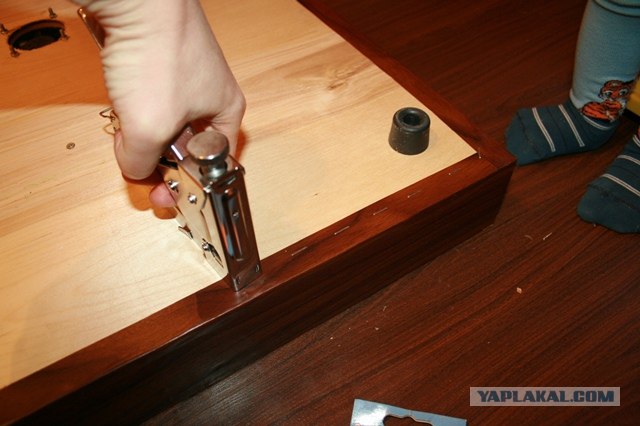

28. А снизу припечатываем мебельной скобой.

29. Вот так.

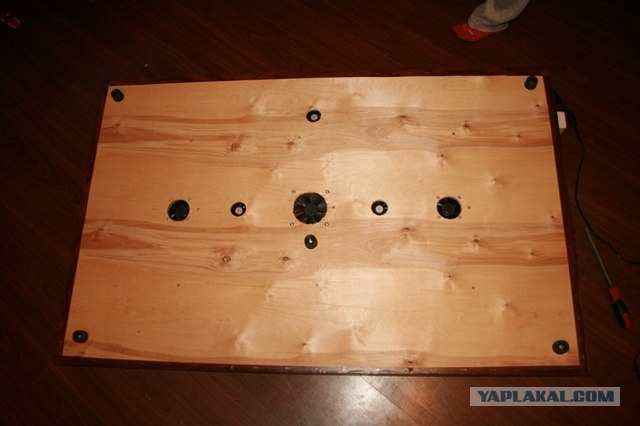

30. Общий вид снизу.

31. Крепим металлические планки к бортам.

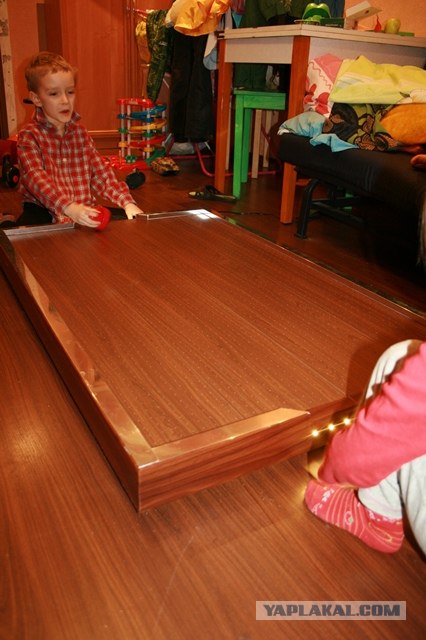

32. Дети сказали готово, отобрали стол, потребовали биты и шайбу. Дал поиграть немножко.

33. Ворота. Режем фанеру на несколько частей.

34. Соединяем струбциной, сверлим отверстия и вкручиваем шурупы.

35. Собираем ворота. Примеряем на стол.

36. Общий вид с воротами.

37. Подсветка ворот изнутри в темноте.

38. Конструкция ворот поближе.

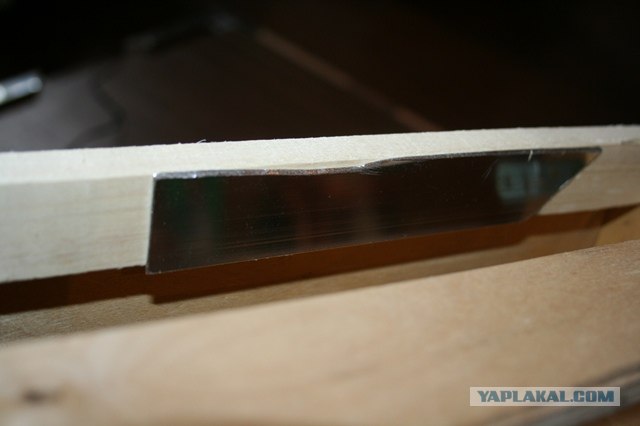

39. При проверке ворот, диск при сильном попадании в ворота отскакивал от мягкой древесины (планки) и вылетал обратно на стол. Для устранения дефекта приклеиваем на двухсторонний скотч остатки алюминиевой планки к наклонной рейке сразу за воротами.

40. Клеим все ту же пленку на ворота. Отрезаем ненужное.

41. Получаем два вот таких девайса. Я не стал специально оклеивать внутри пленкой, т.к. там будет постоянный износ стенок шайбой и пленка просто порвется. Вместо дежурного ковра на заднем плане наблюдаем цветастый диван.

42. Крепим ворота на стол. Сверху они сделаны с «дверцей», чтобы можно было легко достать шайбу. Дверца при закрытии опускается на фиксатор/ограничитель хода (обычный маленький винт внутри ворот). Эта «дверца» служит отскоком для шайбы. Именно на ней закреплена алюминиевая пластина.

43. Общий вид стола.

44. Берем биты и шайбы. В качестве шайбы использовал маленький компакт диск и крышку от объектива.

45. Продукт готов к употреблению!

Добавлено в 15:08
46. Собственно геймплей (дети отняли на стадии постройки ворот):

Срок изготовления: набросок плана, раздумья, покупка всего необходимого – 2 дня. Постойка 2-3 часа вечером ср-чт-пт и два полных дня суббота-воскресенье. Т.е. уложился в неделю.
И, наверное, самый волнующий многих вопрос - по деньгам:
Лист фанеры 9мм 1525х1525мм – 569 руб. Остатки пойдут на кукольный домик для дочки/мамы.
Ламинат – остатки от замены пола. Еще осталось – кому надо пишите в личку.
Карандаши ИКЕА – бесплатно. Их реально понадобится много при нанесении сетки.
Сверла –7 шт. х 6 руб = 42 руб.
Рейки 2х79 руб = 158 руб.
Рейки 2х55 руб = 110 руб.
Вентиляторы – были сняты с различного неисправного оборудования или остались от ремонтов ПК.
Резиновые ножки 5х79 руб = 395 руб.

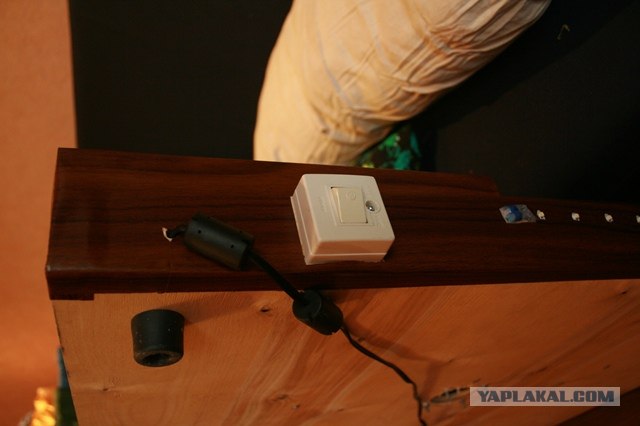

Выключатель (маленького размера) – 180 руб. Покупал пару лет назад для кукольного домика.
Провод, клеммы, зажимы, клеевой стержень, шурупы, скобы – по мелочи рублей на 100.

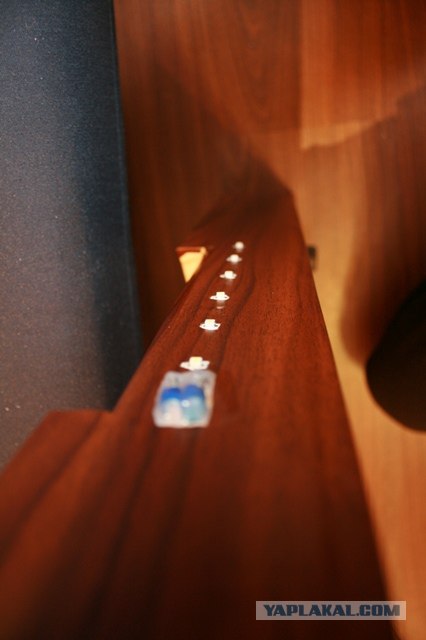

Светодиодная лента на 12В – 99 руб. Осталось еще 4 куска для кукольного домика.
Баллончик герметика – 100 руб. Еще много осталось.
Алюминиевый уголок 689 рубх2 = 1378 руб.
Двухсторонний скотч – 60 руб.
Пленка – 119 руб. 1 метр. Больше половины не использовано.
Биты 2х125 руб = 250 руб. Найти в наличии в Москве оказалось довольно трудно. Знаю где купить – пишите в личку.
В качестве шайбы вначале был испытан 8 см компакт диск, но был убит на второй день (раскололся). Теперь мы используем крышку от объектива.
Помощь сына х 2 шт., дочки 1 шт. – бесценно.
Итого: 3560 руб.
Самый дешевый аэрохоккей такого размера в магазинах начинается от 5-5,5 тыс.

Резюме:
Мощности вентиляторов вполне хватает для плавного скольжения компакт диска. Крышку от объектива держит не очень хорошо, но для более тяжелых «блинов» нужны еще вентиляторы. Скоро куплю настоящую шайбу для аэрохоккея и проверю на ней.
На самом деле информации по постройке аэрохоккея своими руками в интернете кот наплакал, поэтому, в основном я всё придумывал сам.
Естественно можно сэкономить на материалах, и он обойдется вам гораздо дешевле. Например, вместо зеркальных реек по 700 руб./шт. можно прибить к бортам полоску жести, или найти фанеру на помойке (экономия 1378+569=1947 руб.), но мне хотелось получить хороший, качественный и красивый продукт, чего я и добился.
У меня все. Спасибо за внимание!
