Как то была темя http://www.yaplakal.com/forum14/topic434000.html?hl= посмотрел я и честно говоря какойто алкопритон это, а не гараж.
Вот и решил выложить фото отчет эволюции своего гаража за 2 года.
Будет 57фот, прошу не ломать, как закончу отвесу на все вопросы, если таковые будут.
Итак поехали...

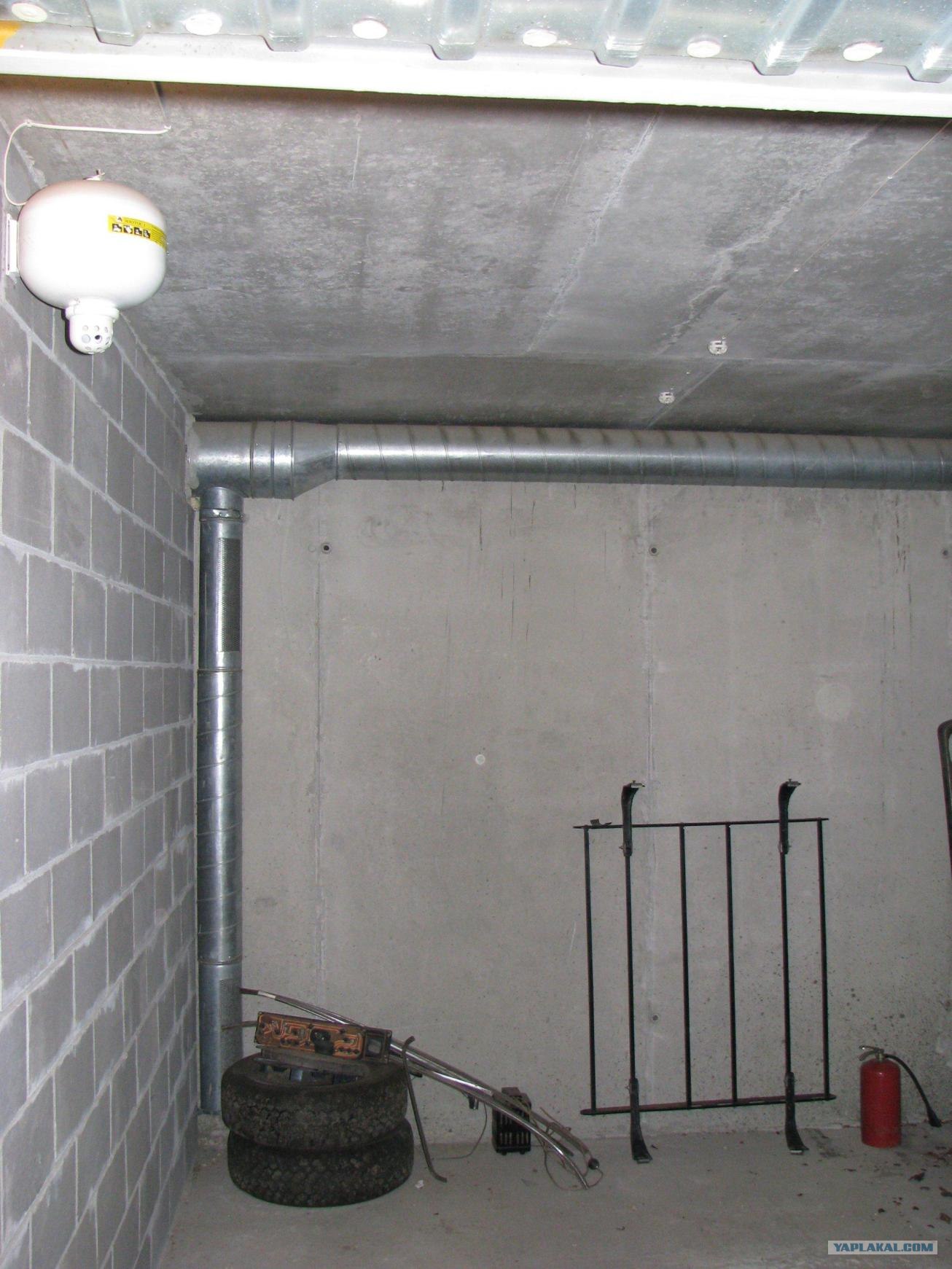

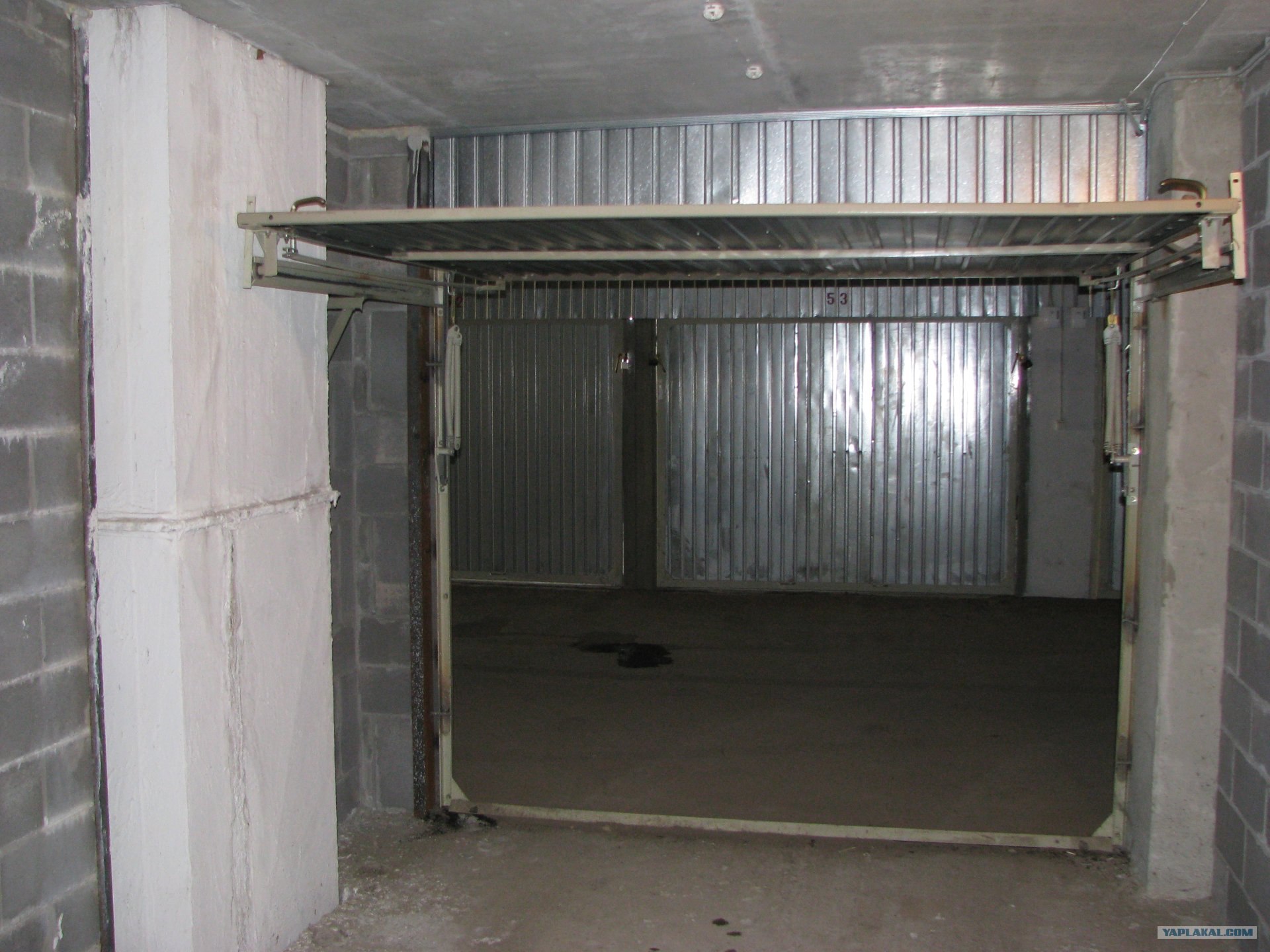

По случаю был куплен гараж, выбор был либо машину (вместо волги), либо недвижимость (в виде гаража). Выбор пал на гараж, так как машину за эти деньги хотелось равноценной по габаритам волги или больше, мощнее, ну соответственно что-нибудь из не «нашего», немецкого. Но за такие деньги б/у причем лет 10-15. И опять же брать машину на последние деньги, а где и за сколько ее ремонтировать? Поэтому выбор был сделан в пользу гаража, да и волгу можно перегнать из Тольятти в Самару (будет всегда под рукой). Долго искал, приценивался, рассмотрел кучу вариантов, и все-таки нашел. В 5 минутах ходьбы от дома, по карте 200метров. На 6-м этаже 10ти этажного комплекса, охрана с видеонаблюдением, свет (правда, только свет и не единой розетки), система пожаротушения, отопления жаль нет. Размером 6х3,15м и высотой 2,7 метра. В общем, то, что надо.

01

02

03

Начинаем обживать:
О свете долго договаривался с председателем, провел сам, 3х жильный провод 4мм2. Установил счетчик, сделал небольшую разводку на две розетки, силовую для сварки, и обычную на 6-10А.

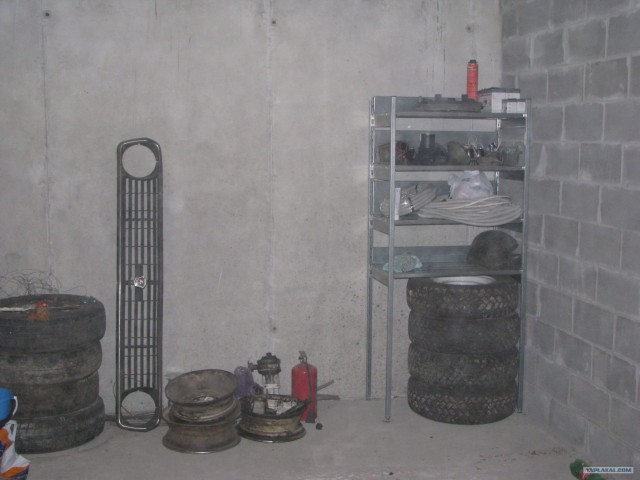

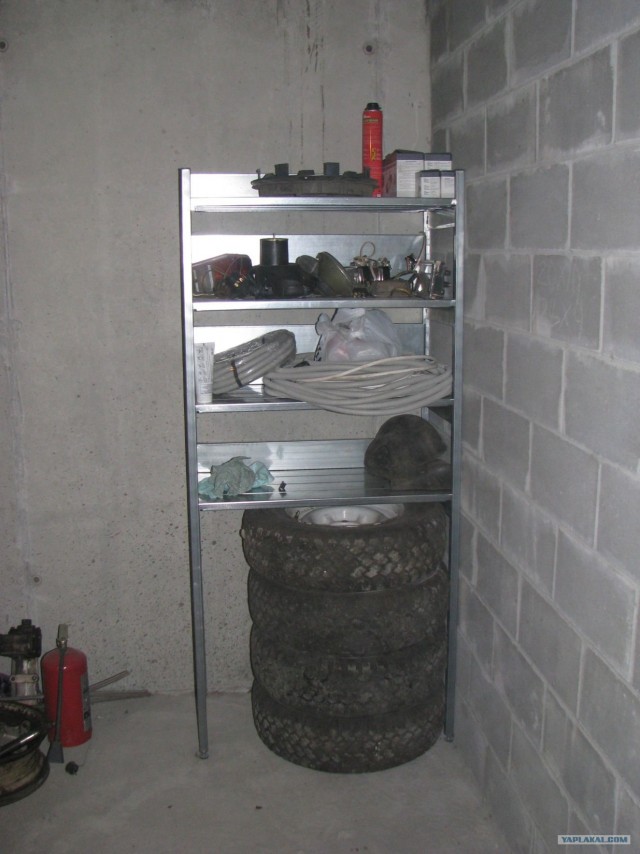

Стал вопрос, куда складировать тот хлам, что не нужен пока он есть, и нужен когда его нет. Был куплен стеллаж «Крепыш» за 2999руб, но как оказалось, хлама много, а докупать дополнительные элементы для расширения и увеличения стеллажа дорого.

04

05

Так как стеллаж «Крепыш» оказался весьма не дешевым, решено было изготавливать все следующие полки своими силами, с минимальными затратами.
Задачи и решения:
1. Что взять? Уголок или профиль. Решил, что при той же прочности профильная труба будет легче.
2. Как крепить к стене? К стене решил взять анкеры с гайкой 10х50мм, так как они будут работать на срез, шпильки М8 внутри будет вполне достаточно. Длину выбрал такую, так как перегородочные блоки внутри полые.
3. Как крепить к потолку? Аналогичные анкера с гайкой, но с размерами 12х75мм, с характеристиками на вырывание ≈18000H, что в кг получается ≈1800кг. Перестраховался, и 200кг за глаза бы хватило.
4. Что стелить на полки? Решено ориентированно-стружечная плита, S=9мм.

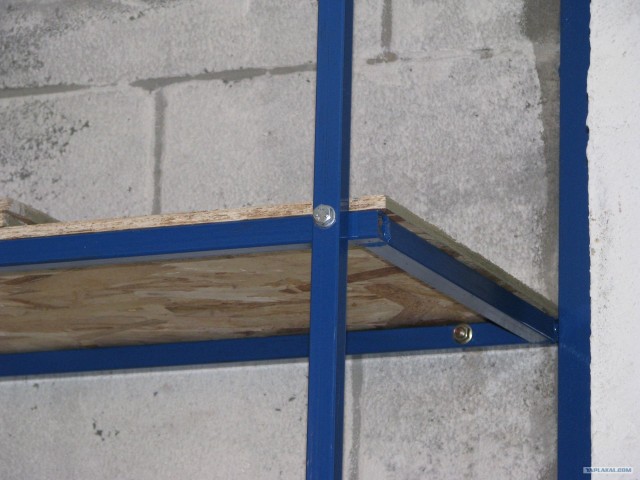

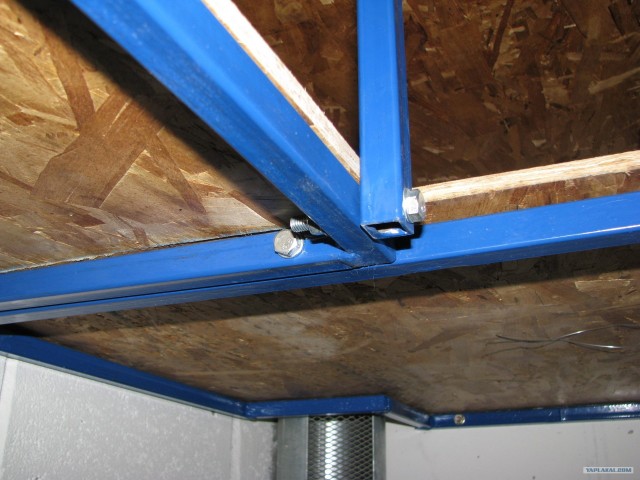

5. Конструкция? Как пришел к такой конструкции, не помню, но перебрал в уме массу вариантов, от цельносварной, до полностью сборной конструкции, остановился не на том, не на этом. Рамки полок сварные, к ним прикручиваются вертикальные стойки.
Сам процесс сварки подготовки не заснял. Делалось неспешно, по пути прикидывая все за и против. На все ушло приблизительно 5-7 вечеров.
Стоимость комплектующих:
1. Профильная труба – 24м/п по 39руб/м, = 926руб.
2. Порезка трубы по 2м, (в машину больше не влезло) 8резов по 8руб. = 64руб.
3. Анкера с гайкой 10х50мм 10руб/шт., 10шт = 100руб.
4. Анкера с гайкой 12х75мм 25руб/шт., 5шт = 125руб.
5. Фанера ОСП 1лист = 750руб.
6. Краска «грунт-эмаль по ржавчине» 1 банка = 125руб.
Всего: 2090руб.

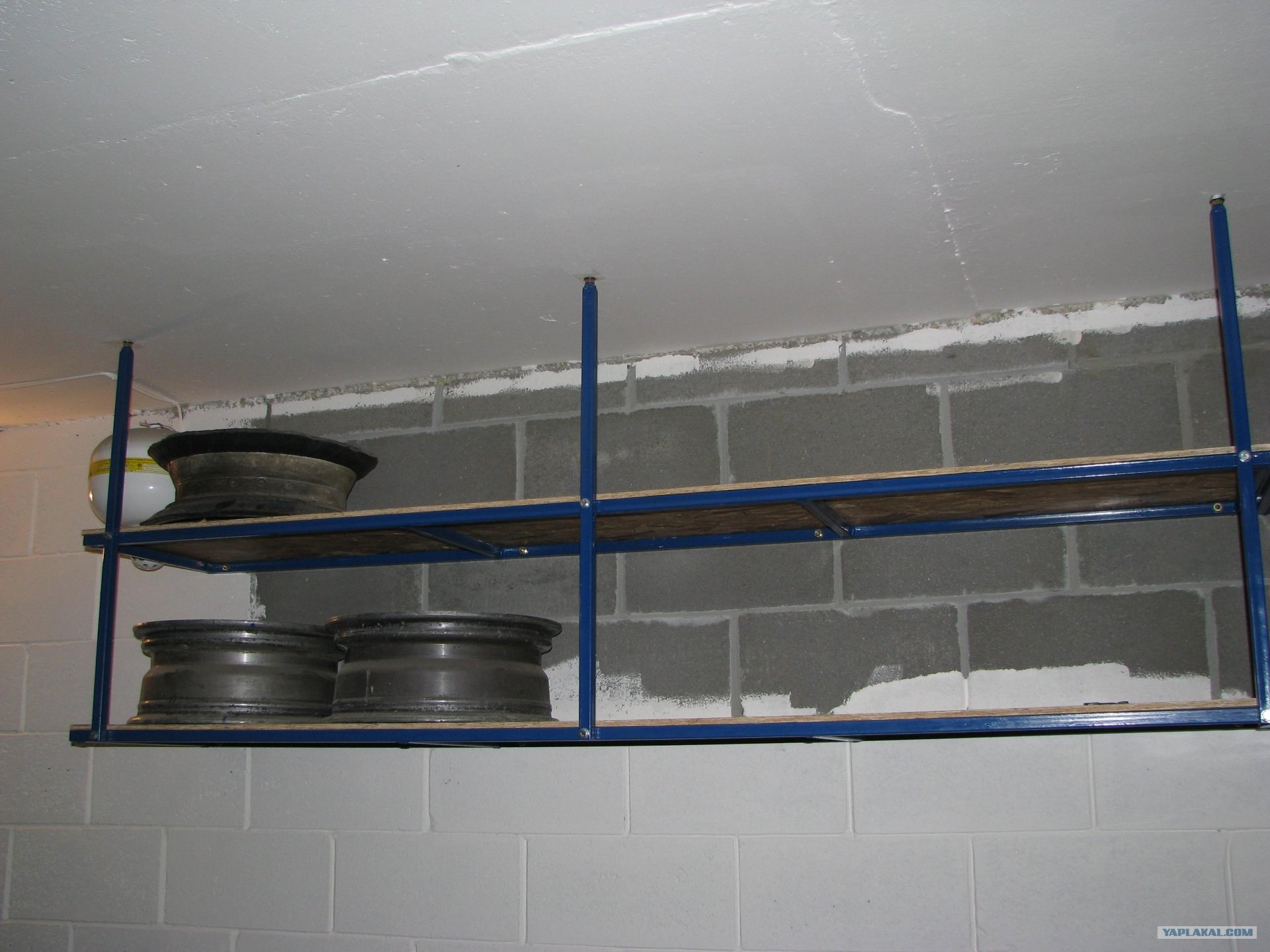

Полки получились глубиной 40см, длинной 330см, высотой 35см (одной полки), то есть по площади получилось вдвое больше чем полки на стеллаже «Крепыш» там четыре полки по 40х80см, но при этом дешевле на 900руб. По прочности попробовал повиснуть на полке, выдержало, учитывая, что во мне 106кг.
Дальше планирую продолжить в то же стиле по периметру гаража.

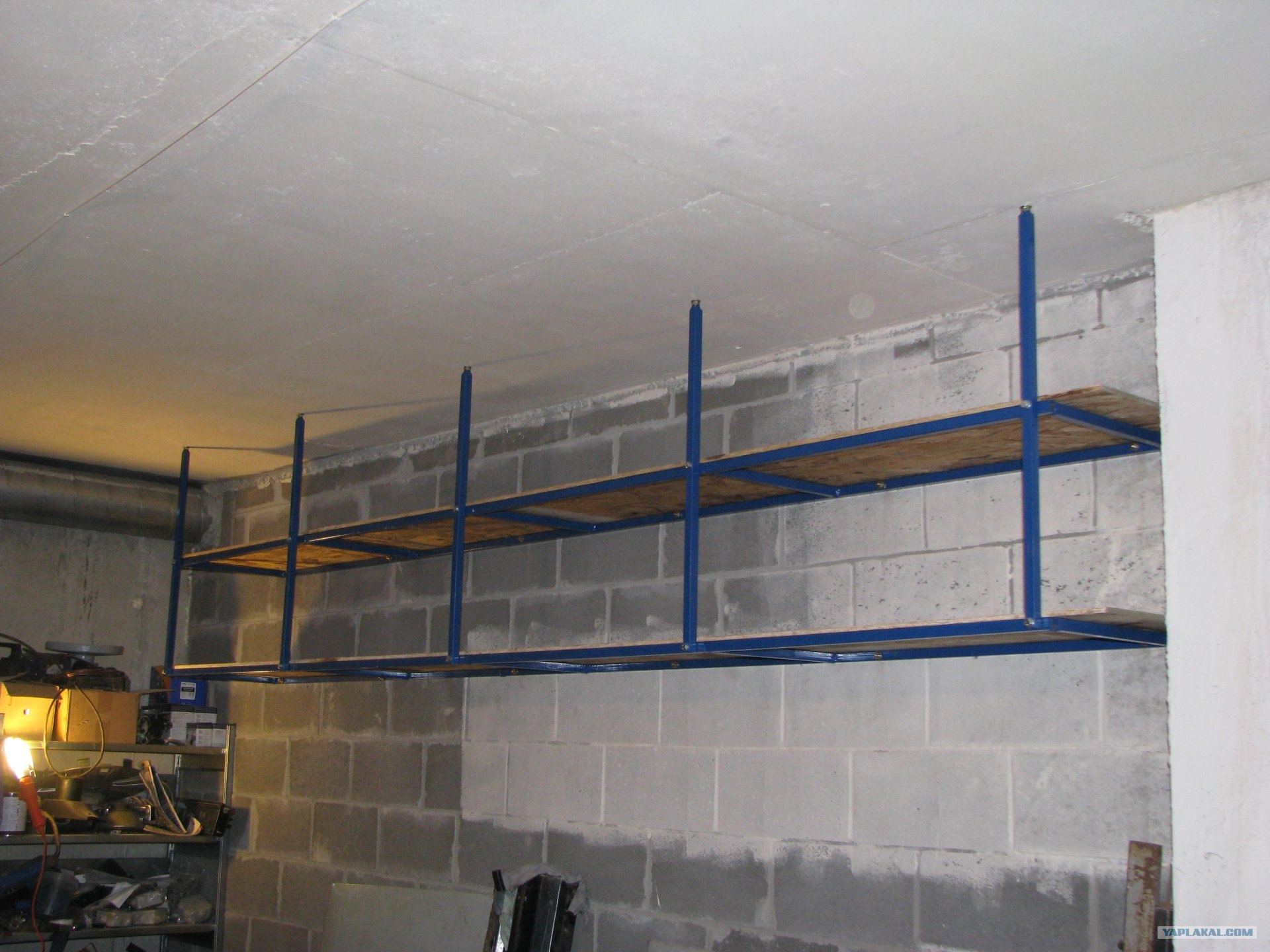

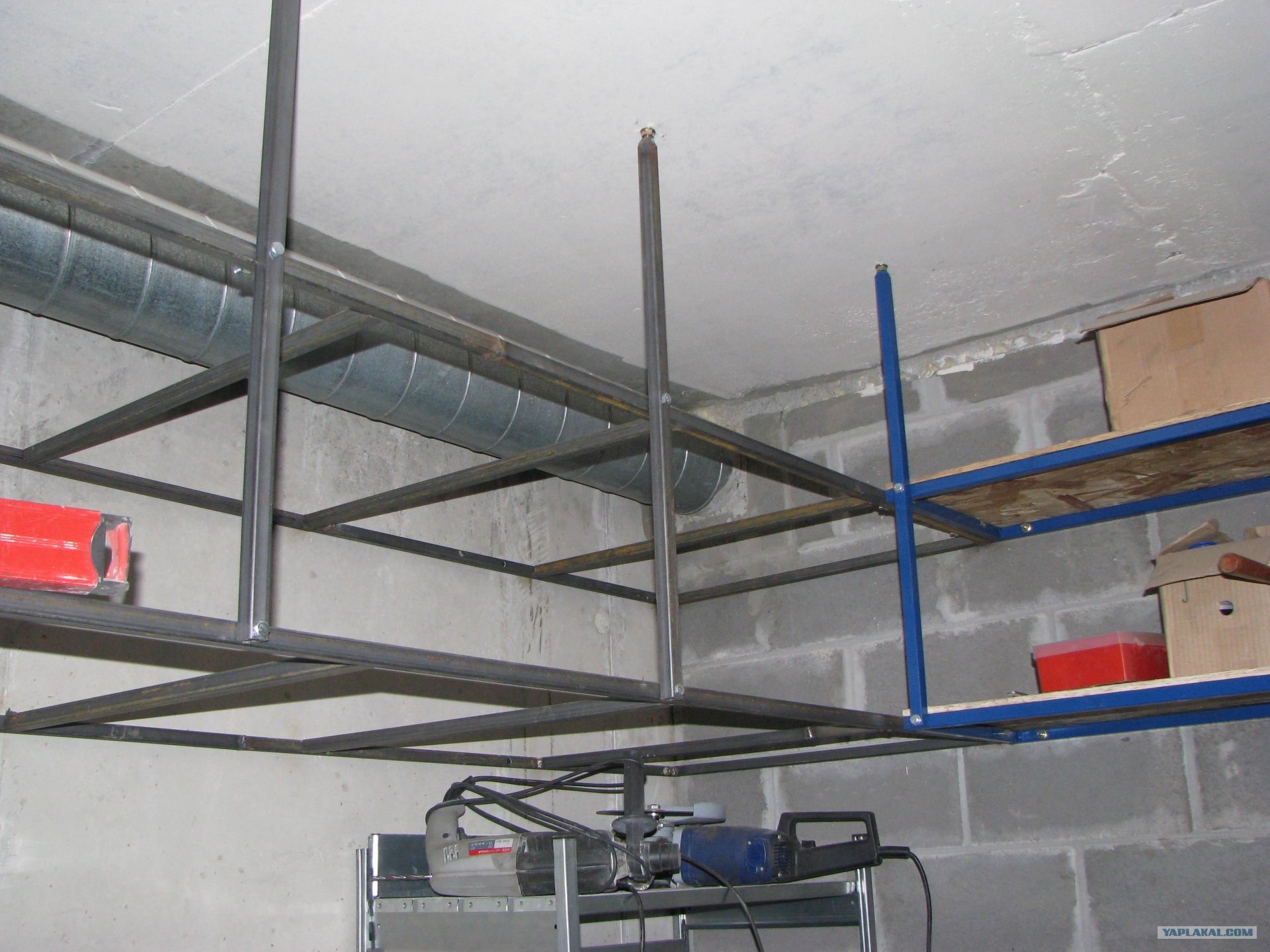

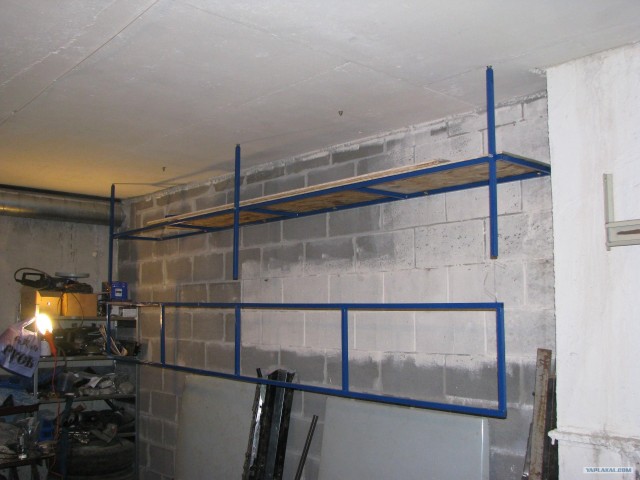

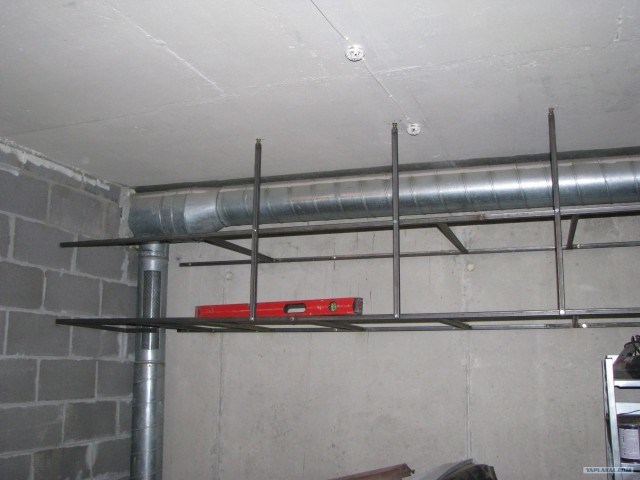

В процессе работы, верхняя полка предварительно собрана, рамка нижней покрашена, сохнет:

06

07

08

09

10

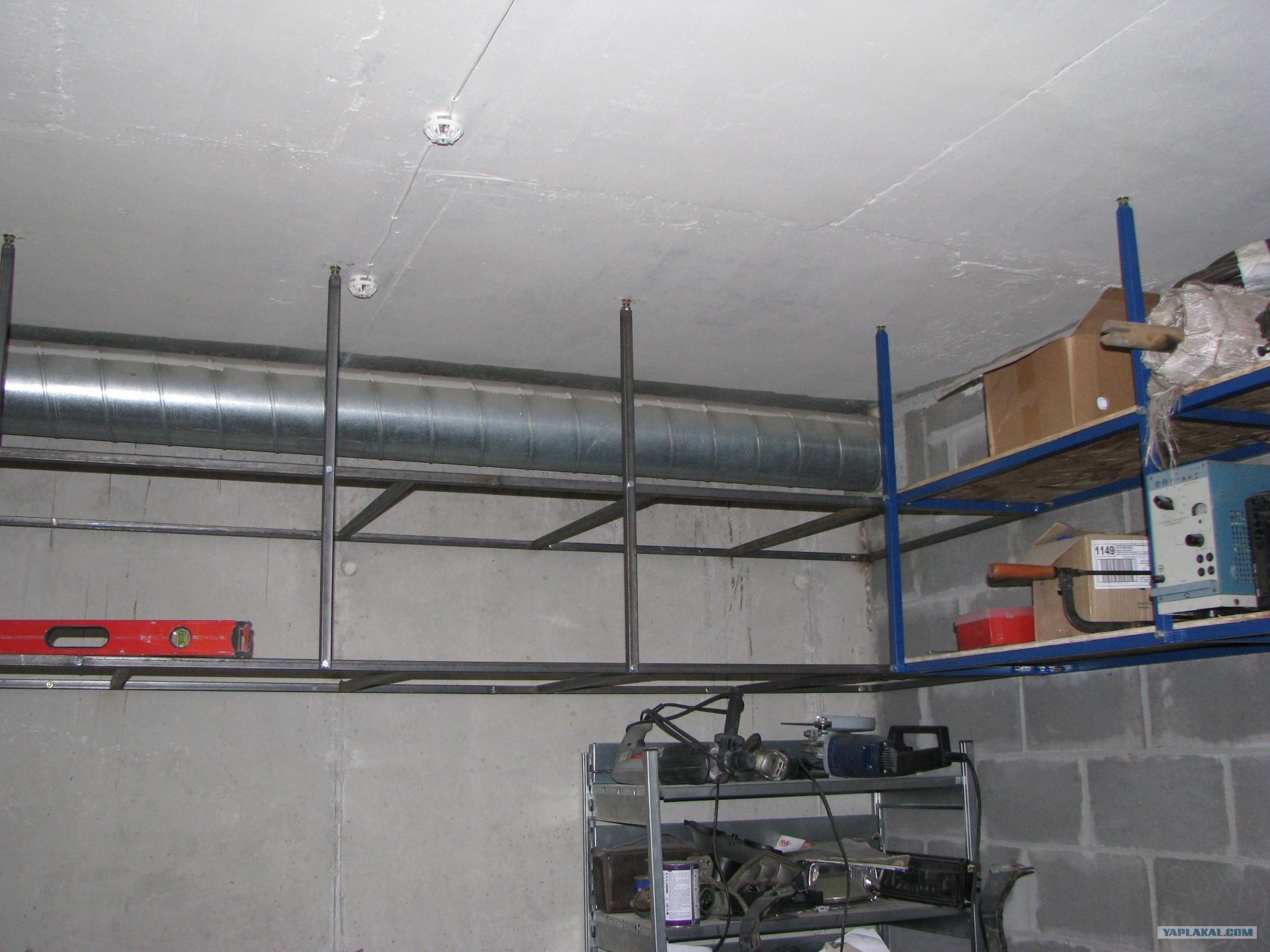

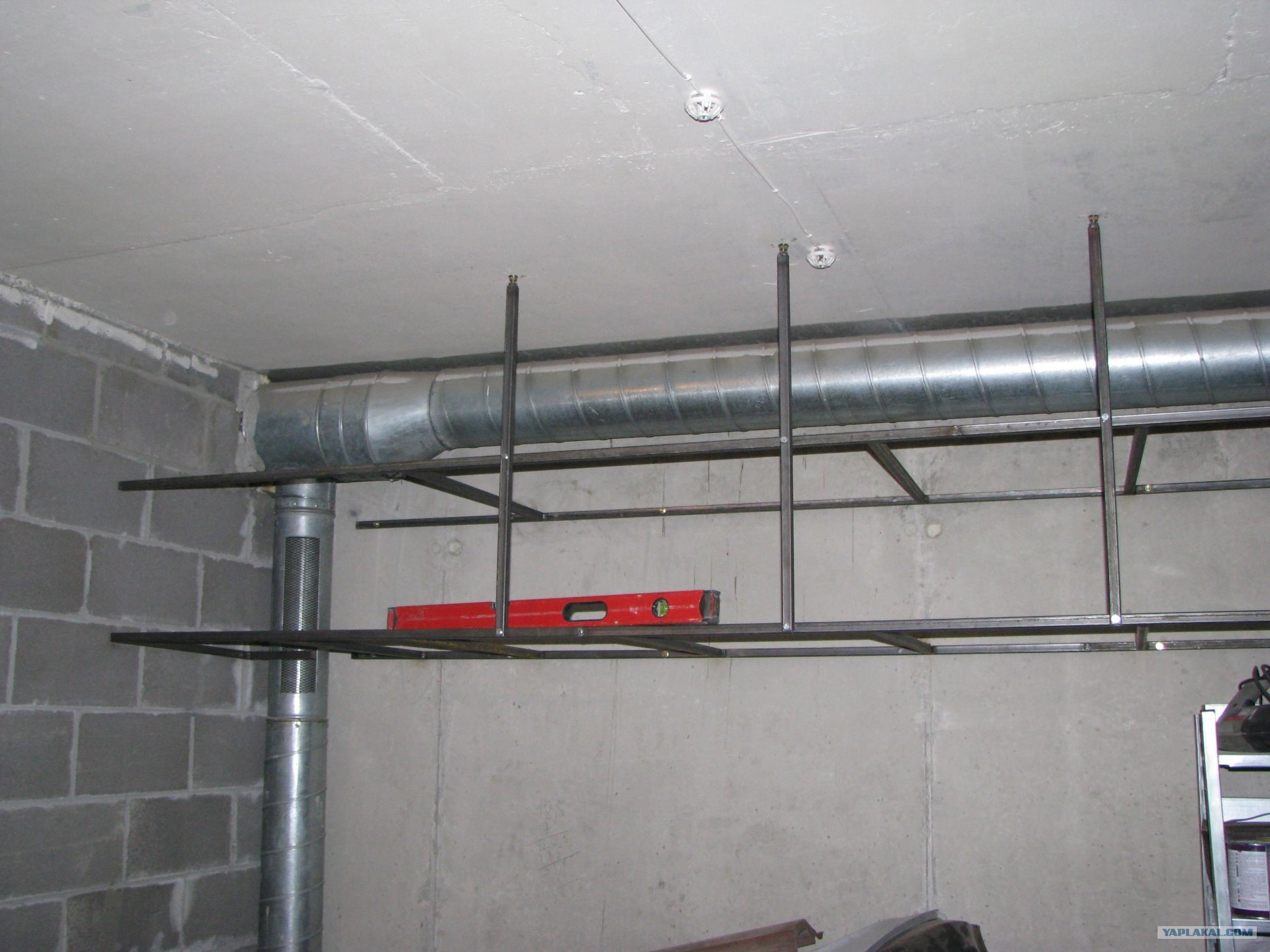

Полки на задней стенке пока в процессе изготовления, видно что еще не все перемычки стоят. Ну и конечно не покрашено.
11

12

13

Ввиду того, что в гараже похолодало, все таки было принято решение о покупке тепловой пушки.
Выбор пал на Ballu BHP.5000C, которая на официальном сайте стоит 4481рупий, но я нашел у официального дилера за 3790руб. Мелочь а приятно. Греет классно, но на полную мощность включена — киловат нагорает минут за 10-15. Но для себя любимого не жалко.

14

15

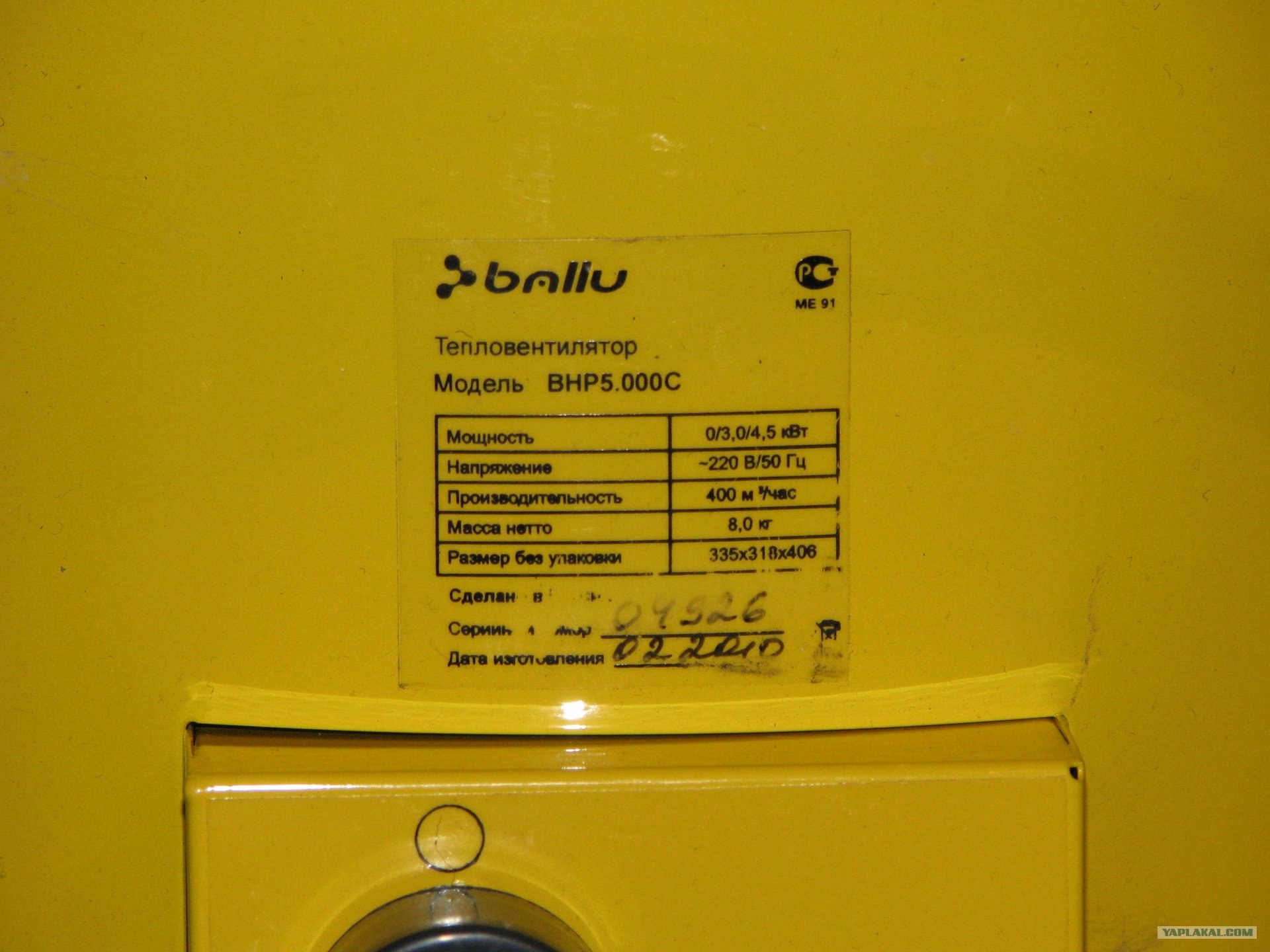

Параметры на этикетке.

16

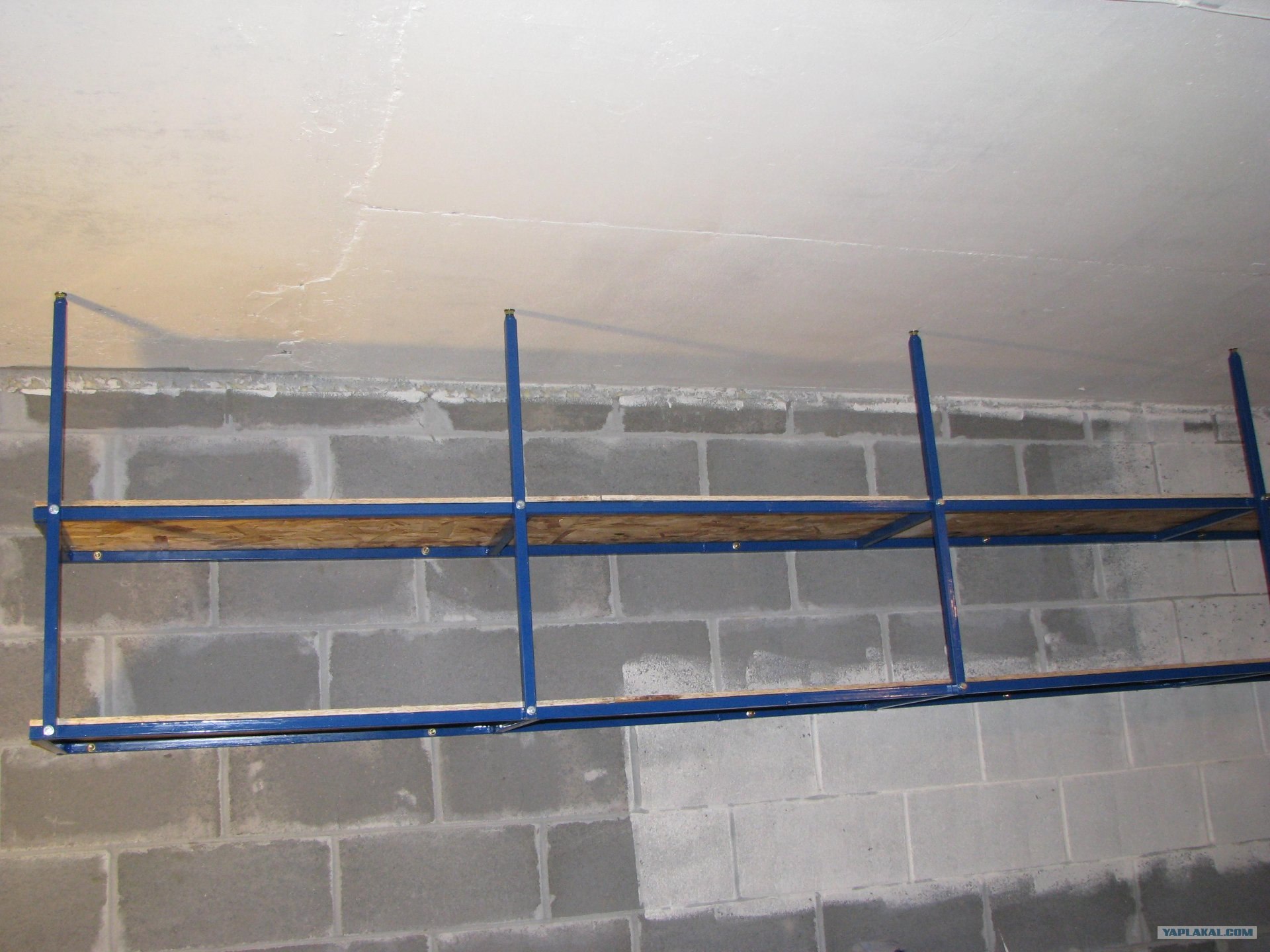

Добил все таки полки, купил фанеры, порезал и все собрал
Задняя часть

17

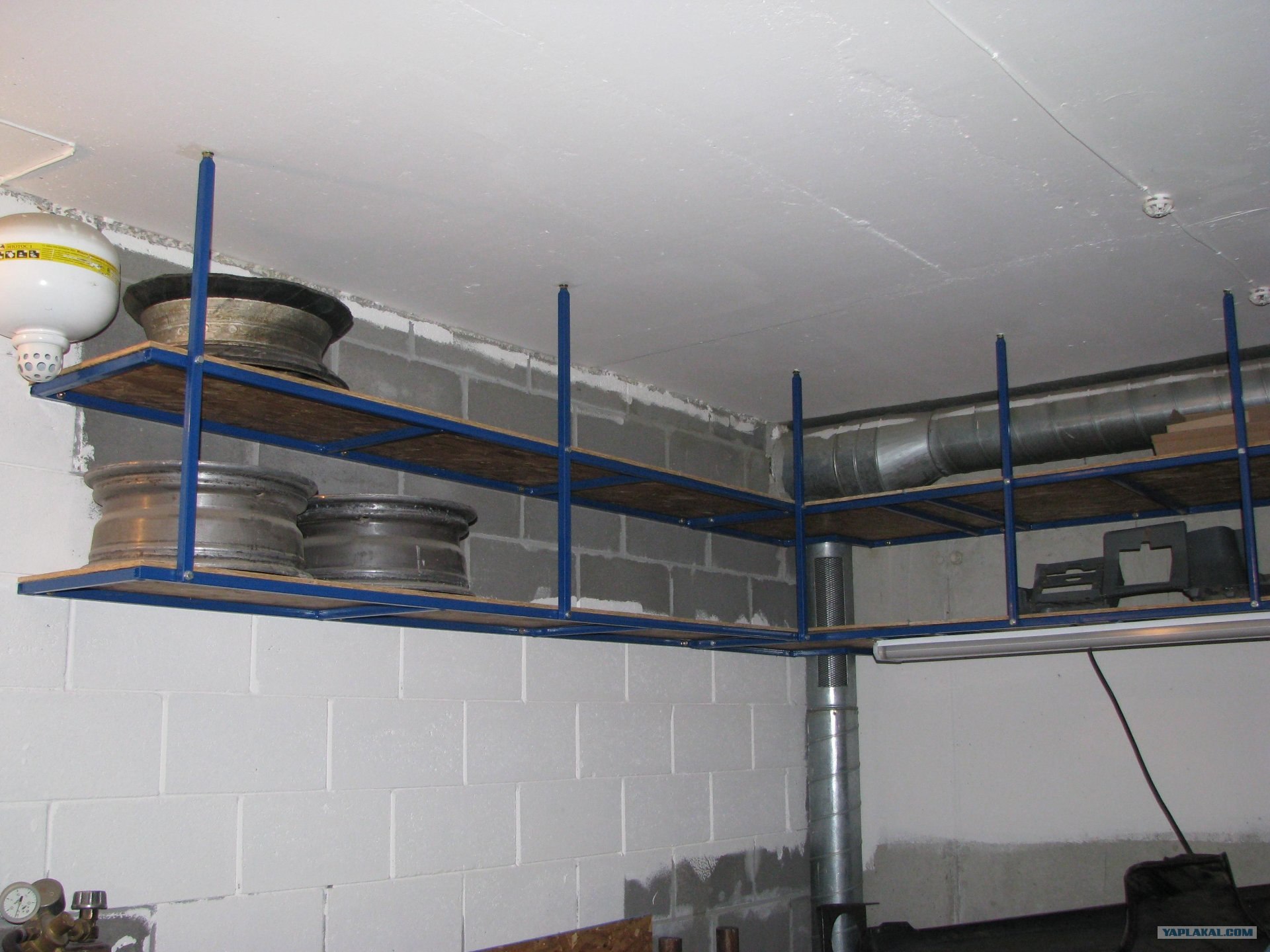

Задняя и боковая

18

Боковая часть

19

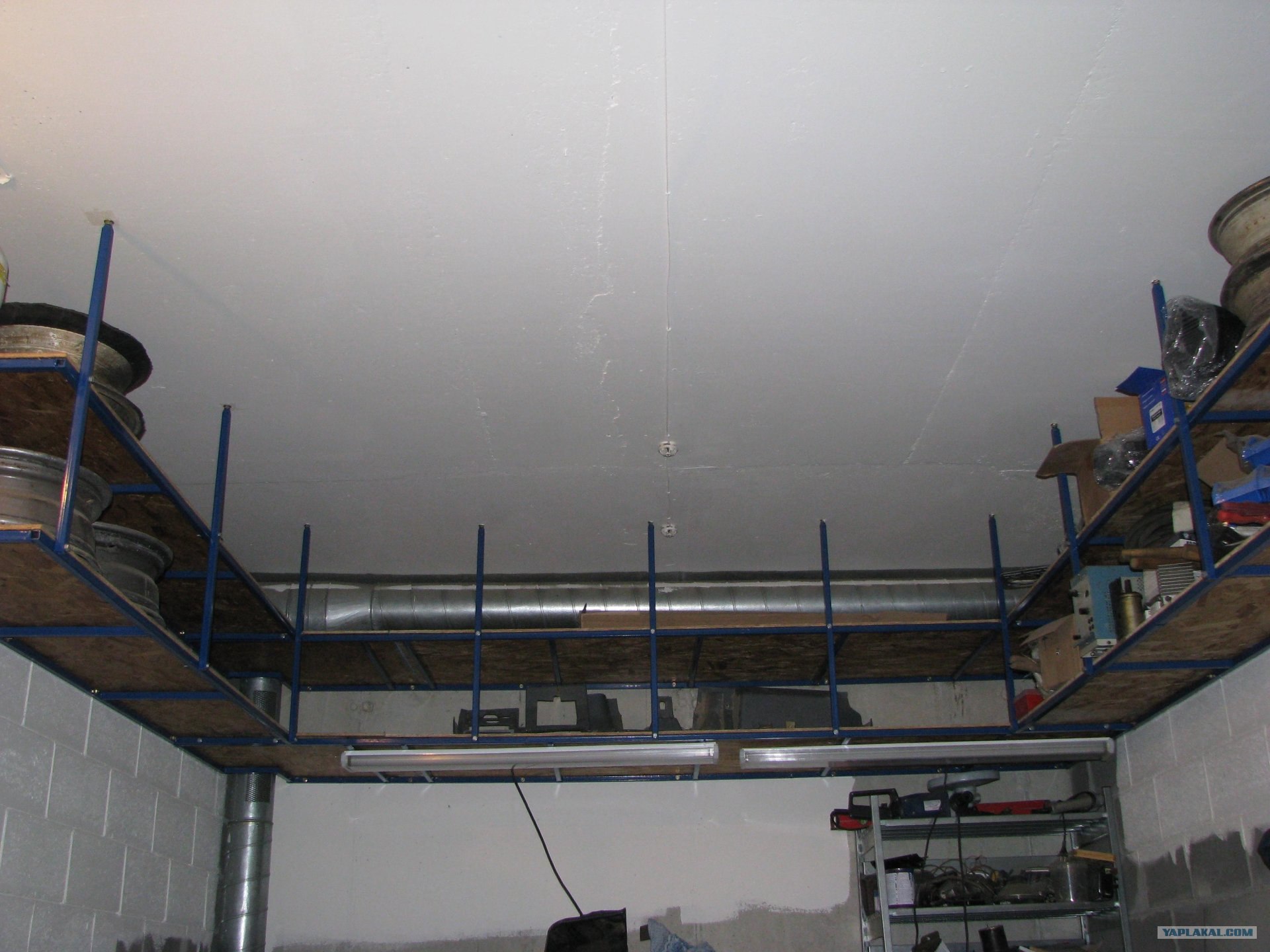

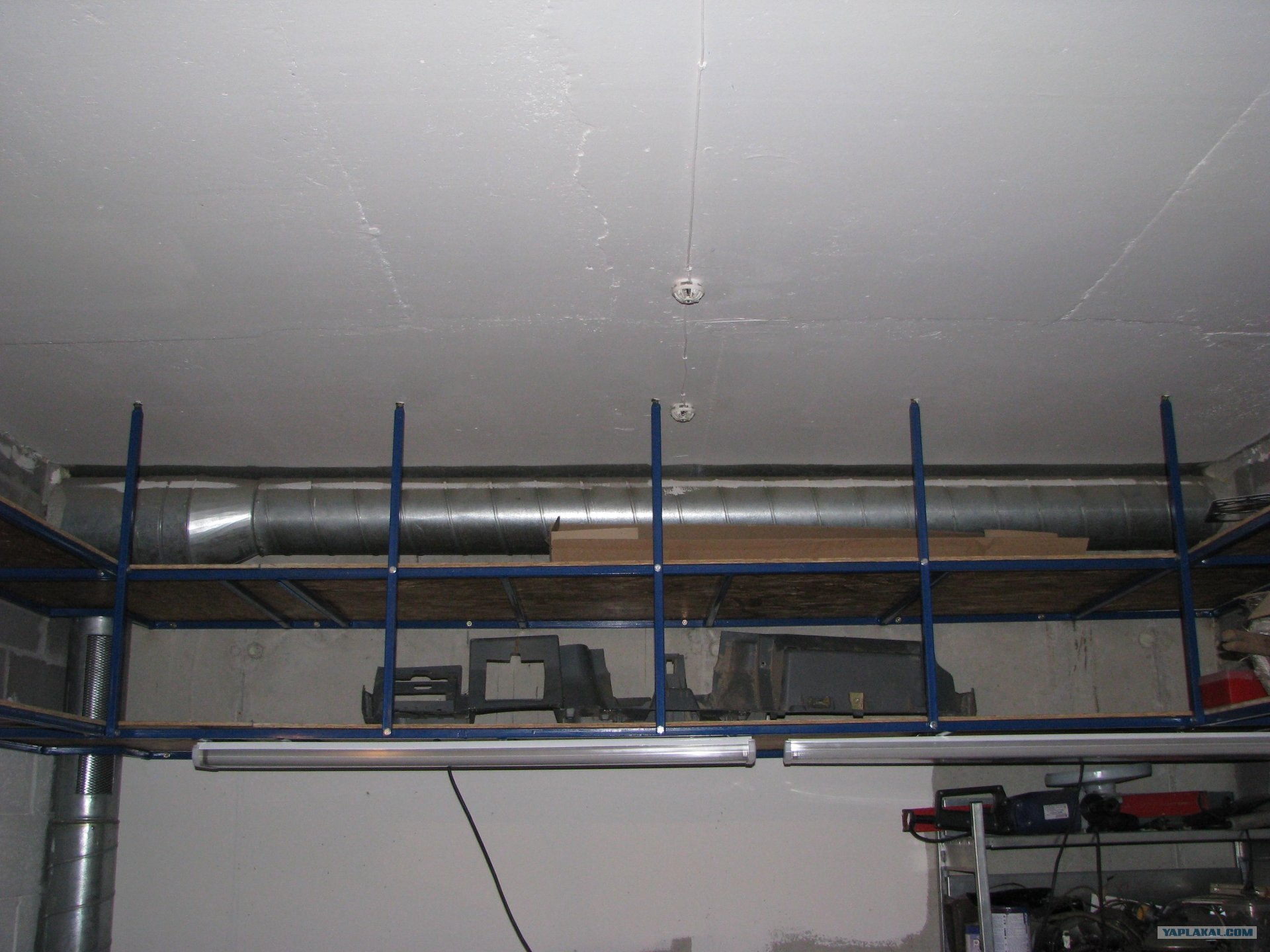

Общий вид
Суммарная площадь полок получилась 9.125 квадратных метров

20

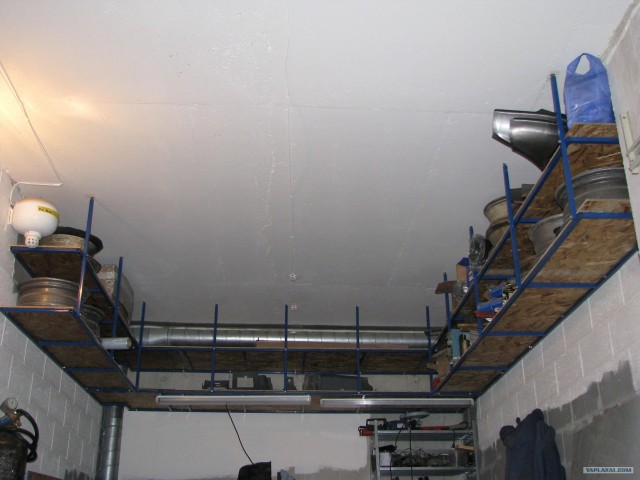

Более общий вид

21

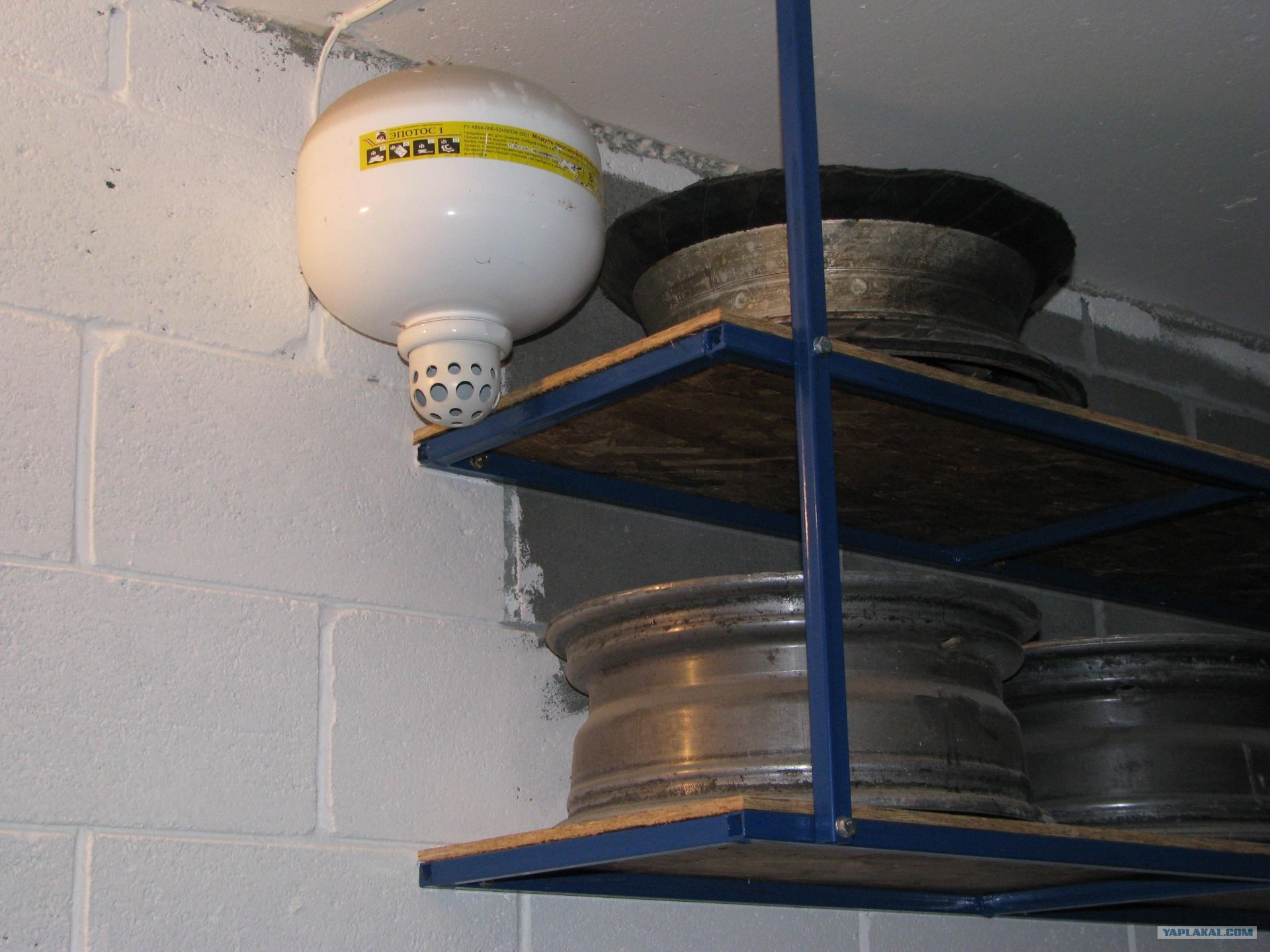

Боковая часть вплотную к системе пожаротушения, но не касается

22

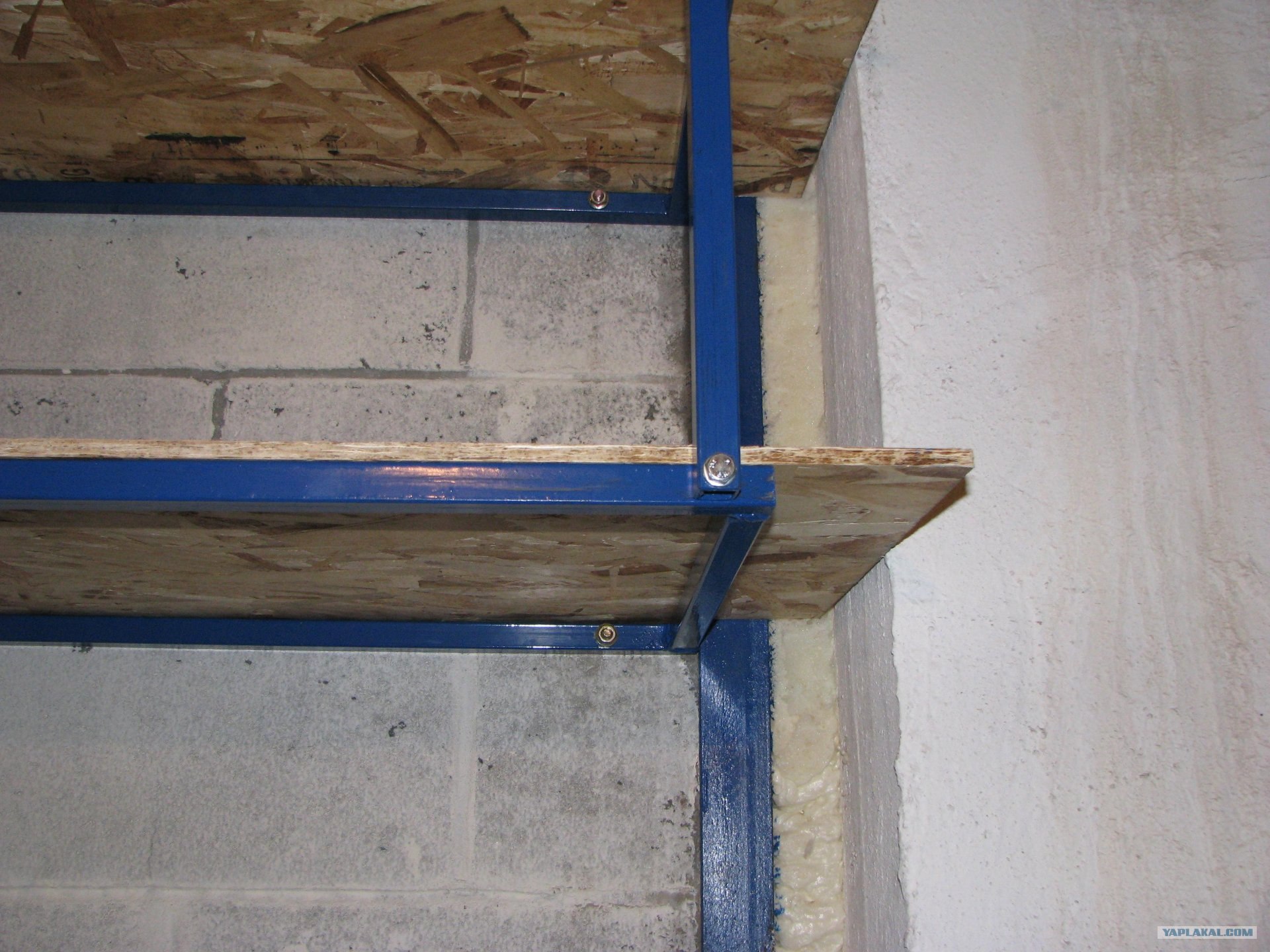

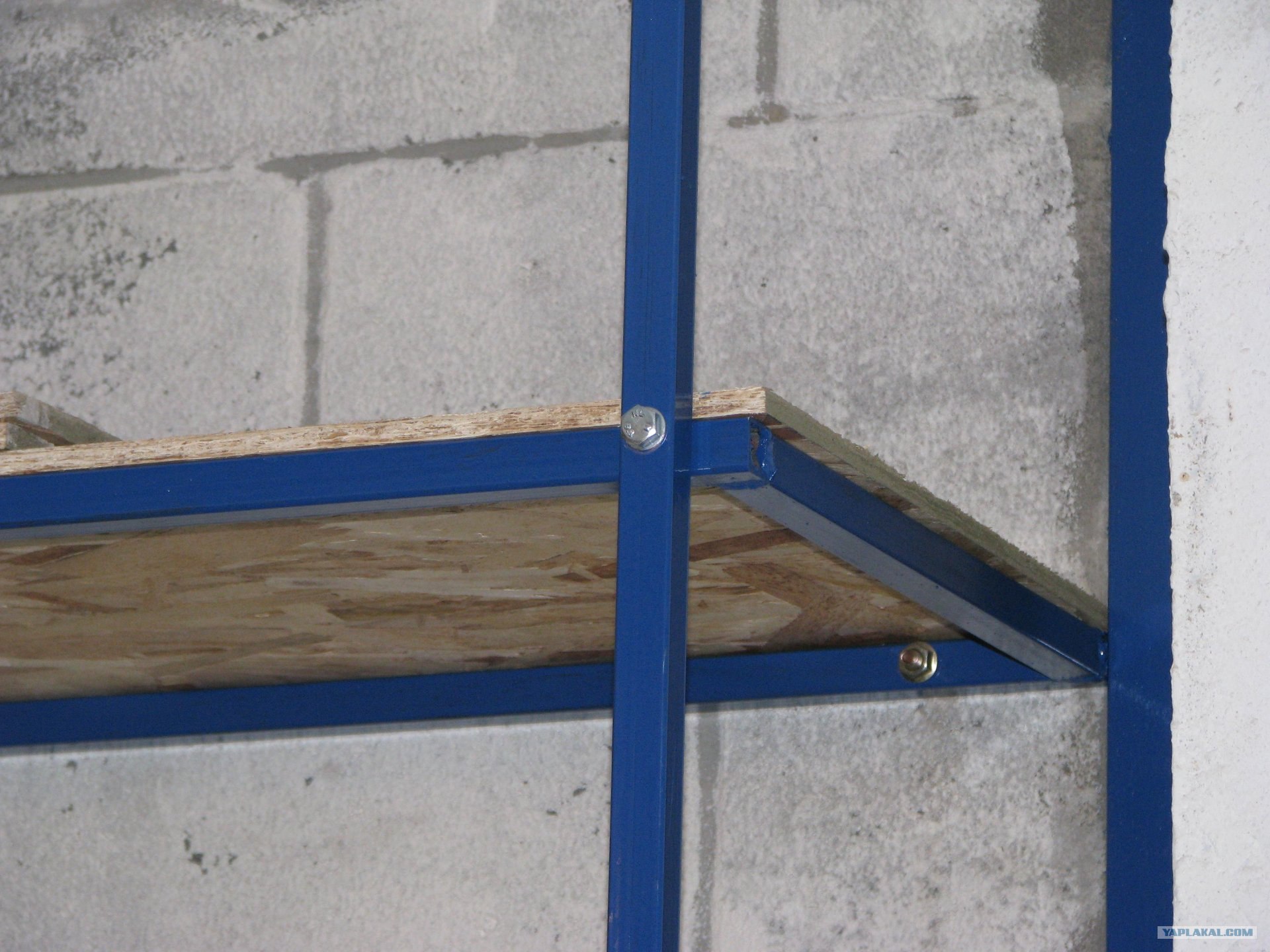

Ну и кусочек крупным планом, около трубы вентиляции

23

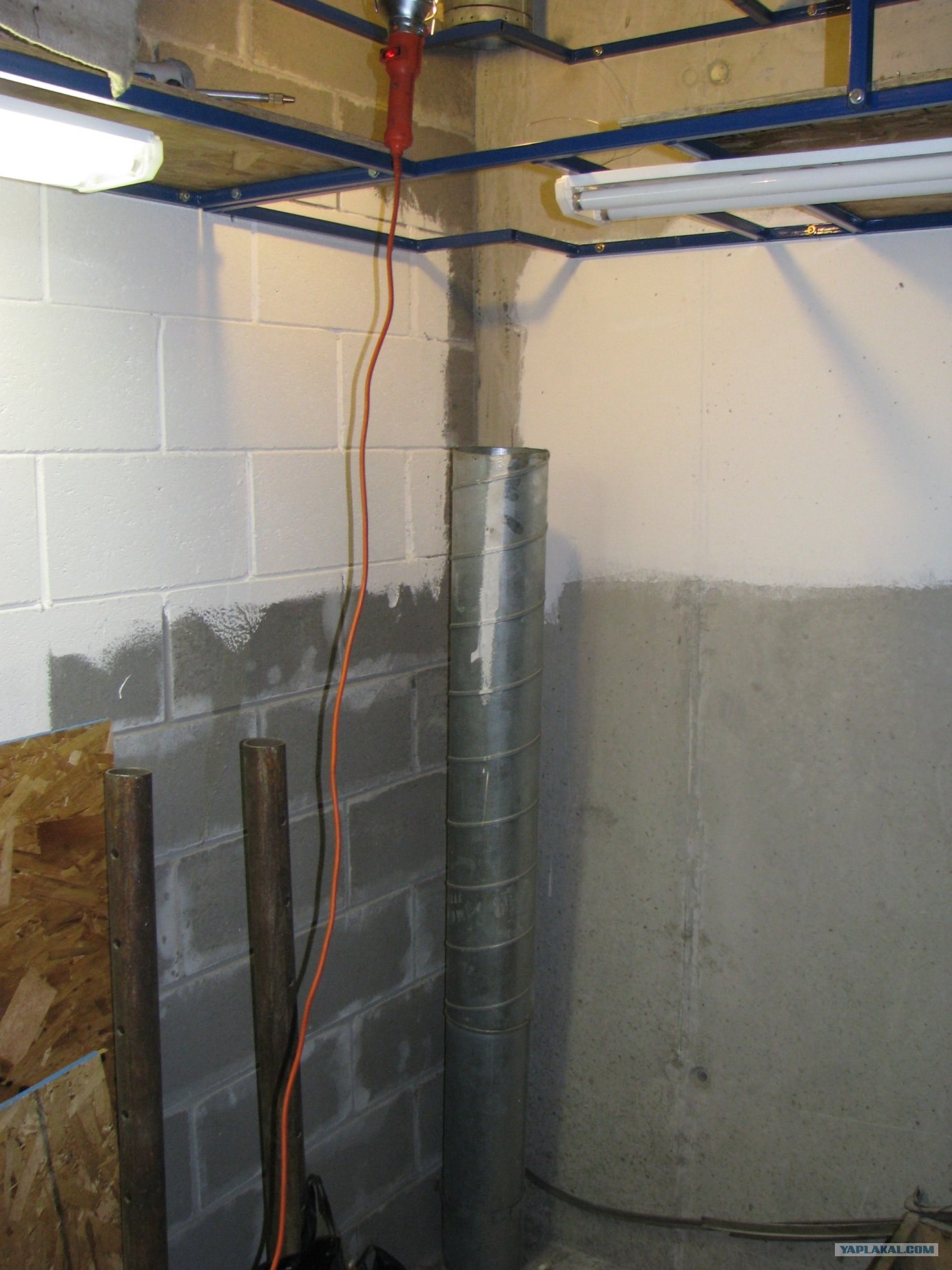

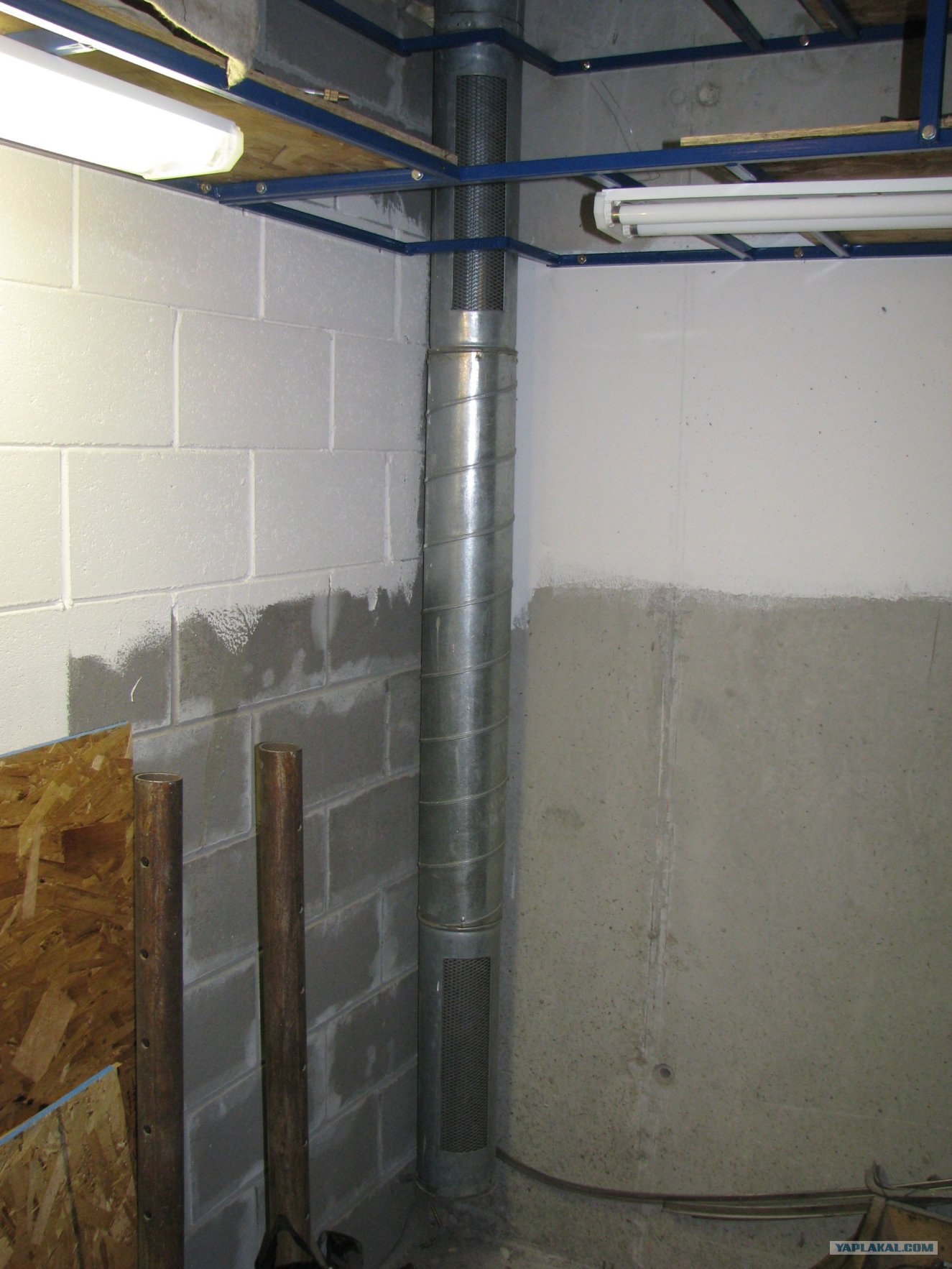

Решил сделать более менее нормальное освещение, и укоротить вентиляционную трубу, идет она до пола, и за фрезерным станком она мне все равно не нужна будет (вентиляция при мне за год ни разу не включалась)

24

Разобрал полочки, благо я не полностью сварные делал, а полу разборные. Демонтировал воздуховод вентиляции.

25
