Делаем заземление правильно., .немного фото и немного текста.

Возможно не все знают, но заземление очень важное устройство на даче , в частном доме. Иногда, оно отсутствует в новых , многоквартирных домах, тех самых , построенных сами знаете кем, и сами знаете - как.
Для начала, хотелось бы определится, для чего же нужно это заземление.
Ну во первых это в первую очередь защита от поражения электрическим током через токоведущие части электроприборов, таких как холодильник, микроволновка, компьютер и всё что имеет металлический корпус и подключено к розетке.
Во вторых, это тушение электрофона*. Нет доказательств что электрический фон безопасен для человека, но, подозреваю что пользы от него тоже мало.
И третье- если напряжение слабое, то с помощью заземления , его можно немного подбавить .

Итак, для сведения: в качестве заземления , обычная строительная арматура не подходит!
Самый лучший и недорогой вариант для частного дома - уголок 50*50 из нержавеющей или оцинкованной стали , длинной 2,5 метра в количестве трёх штук.


http://www.yapfiles.ru/files/518091/DSCF5166.jpg

хоть застрелите- по другому никак.

Это сообщение отредактировал катран - 16.12.2012 - 21:28

Уголок с одной стороны должен быть острым, так он легче зайдёт на максимальную глубину.



http://www.yapfiles.ru/files/518092/DSCF5167.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:29

Важно выбрать место для штырей.
Наилучшим считается - наиболее сырое.
По понятным причинам, там не должно быть подземных коммуникаций.
Даже в самых далёких планах, на этом месте не должна производится посадка деревьев или кустарников.
Одним словом- заболоченный пустырь, на заднем дворе.


Далее, при помощи рук и и всем известной матери, забиваем под прямым углом первый электрод.
Для любителей кувалды, самое оно.
Также важно предусмотреть направление \ разворот уголка. ( позже объясню )



http://www.yapfiles.ru/files/518093/DSCF5168.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:30

Забивать нужно по максимуму, то есть все два с половиной метра.
В нашей горной местности, это редкость.
Чаще всего такие бараны появляются уже на половине длинны.




http://www.yapfiles.ru/files/518095/DSCF5188.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:31

Обкапываем штырь сантиметров на тридцать в глубину, добиваем ещё.




http://www.yapfiles.ru/files/518096/DSCF5184.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:32

Барана отпиливаем на омулет, и на рынок.
ОВЕНЫ есть ?





http://www.yapfiles.ru/files/518097/DSCF5189.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:33

На расстоянии два с половиной метра от первого, забиваем второй.
Потом и третий, всё должно получится в форме треугольника.
Спецы говорят, что для хороших результатов можно посредине закопать ведро, или всю землю пролить солевым раствором....всё это халтура!!!!
Ели делаете для себя- лучше добавить ещё штырей.




http://www.yapfiles.ru/files/518100/DSCF5181.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:34

Далее примеряем полосу , тоже 50* , от уголка, до уголка.
Убираем, прокапываем неглубокую траншею.
Когда всё это зарастёт, будет симпотяво.



http://www.yapfiles.ru/files/518102/DSCF5187.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:34

Прикладываем полосу к уголку, и свариваем.
Что б полосу было легче гнуть под нужным углом, и требуется нужный угол забивания.




http://www.yapfiles.ru/files/518104/DSCF5209.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:35

Важно! Сварочный шов должен быть не менее десяти сантиметров.
Надо признать, я сварщик самоучка, а потому сварка таких металлов как оцинкованный уголок и легированная сталь, мне далась тяжело.
Возможно, нужны были другие электроды.





http://www.yapfiles.ru/files/518105/DSCF5193.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:36

В интернете можно найти способ проверки вашего заземления, оно не должно превышать 8 Ом. Я проверил по другому: с двух сваренных, на третий- 5 Ом.




http://www.yapfiles.ru/files/518107/DSCF5214.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:37

Сварив, и обварив всё и всия- выводим часть полосы на видное место и привариваем к нему болт.




http://www.yapfiles.ru/files/518108/DSCF5231.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:38

Недовольный месный житель, лишившийся крова.



http://www.yapfiles.ru/files/518111/DSCF5237.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:39

...разравниваем.




http://www.yapfiles.ru/files/518114/DSCF5242.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:40

интересная тема, с удовольствием читаю, вот только картинки не отображаются

Замеры не для протокола.
Сопротивление между нолём и заземлением.



http://www.yapfiles.ru/files/518115/DSCF5247.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:41

Дополнительные четыре вольта!!!
...при пониженном напряжении могут вырасти до 20- 30 вольт.



http://www.yapfiles.ru/files/518116/DSCF5252.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:42

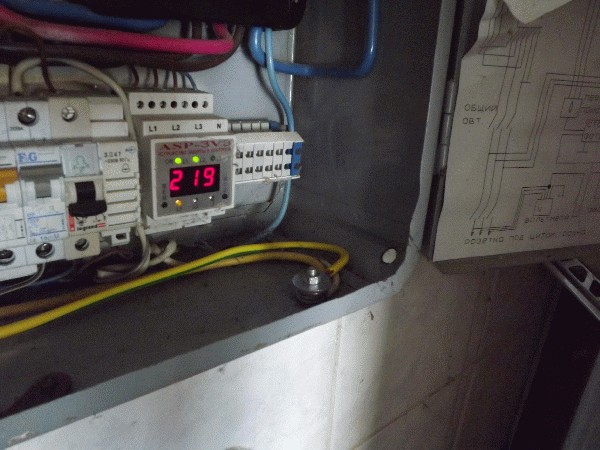

Далее медным проводом до щита, к заземляющему контакту.
Сечением не менее половины от вводного кабеля.
Готово.
Всегда есть возможность для замеров.
Можно красить.



http://www.yapfiles.ru/files/518118/DSCF5253.jpg

Это сообщение отредактировал катран - 16.12.2012 - 21:43

ну - это классика! а вот это заземление так заземление !

Где картинки?

картинки в гиф разрешении, по другому у меня никак.(
вот вам ёлка, пойду с горя....поем.
