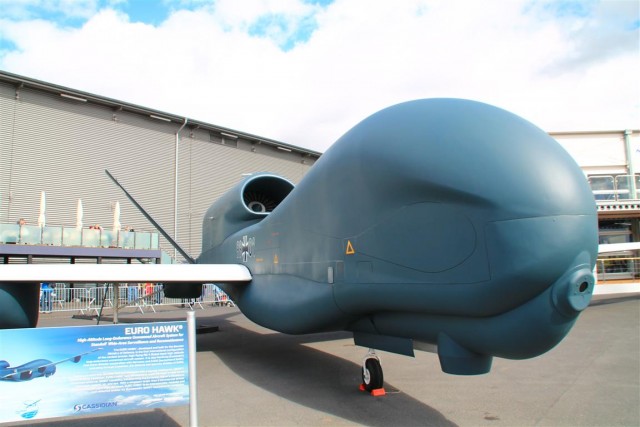

RQ-4 Global Hawk — американский стратегический разведывательный БПЛА.
Первый полет совершил 28 февраля 1998 года с авиабазы ВВС США в Калифорнии. Первый аппарат Global Hawk был передан военно-морским силам США в 2004 году и приступил к выполнению боевых задач в марте 2006 года.
Аппарат может патрулировать в течение 30 часов на высоте до 18 000 метров. Разработан американской компанией Teledyne Ryan Aeronautical, дочерним предприятием Northrop Grumman.
В январе 2012 года ВВС США решили прекратить закупку RQ-4 Global Hawk в модификации Block 30. Принятые на вооружение ранее аппараты заплаинировано перевести в резерв (источник?). Причиной такого решения стала их дорогостоящее обслуживание, значительно превышающие затраты на эксплуатацию Lockheed U
Комплекс БПЛА Global Hawk состоит из воздушного сегмента, наземного сегмента, сегмента обслуживания, а также обученного персонала. Воздушный сегмент включает в себя непосредственно БПЛА с различными сенсорами, авионикой и системами передачи данных. Наземный сегмент состоит из оборудования запуска и обслуживания (Launch and Recovery Element), системы наземного управления (Mission Control Element) со встроенным оборудованием наземной связи. Для повышения мобильности все наземное оборудование размещено в контейнерах или на специальных трейлерах.
Global Hawk оснащен интегрированной системой наблюдения и разведки HISAR (Hughes Integrated Surveillance & Reconnaissance). Это упрощенная и более дешевая версия комплекса ASARS-2 разработанного фирмой Hughes для разведывательного самолета Lockheed U-2. Данный комплекс также используется на борту армейского БПЛА RC-7B и продается на международном рынке. Комплекс включает радар SAR/MTI, а также оптический и инфракрасный сенсоры. Все три подсистемы могут работать одновременно, а их данные обрабатываются единым процессором. Цифровые данные могут передаваться на землю в режиме реального времени в пределах прямой видимости или через спутниковый канал со скоростью до 50 Мбит/с.
Радар с синтезированной апертурой изготовлен фирмой Raytheon (Hughes) и предназначен для работы в любых погодных условиях. В нормальном режиме работы он обеспечивает получение радиолокационного изображения местности с разрешением 1 метр. За сутки может быть получено изображение с площади 138,000 км² на расстоянии 200 км. В точечном режиме («spotlight» mode), съемка области размером 2 х 2 км, за 24 часа может быть получено более 1900 изображений с разрешением 0,3 м Global Hawk имеет широкополосный спутниковый канал связи и канал связи в пределах зоны прямой видимости. Подсистема SAR/MTI работает в Х диапазоне и обеспечивает:
Сканирование и обнаружение движущихся целей в радиусе 100 км
Комбинированный SAR/MTI режим предоставляет возможность наблюдения с разрешением 6 метров за полосой шириной 37 км и длиной от 20 до 110 км.
В режиме деталировки радар обеспечивает разрешение 1,8 метра на территории 10 кв. км.
Радар обладает возможностью обнаружения наземных подвижных объектов (moving target indicator — MTI) и передачи сведений о подобных объектах (координаты и скорость) в текстовых сообщениях.
Дневная электронно-оптическая цифровая камера изготовлена компанией Hughes и обеспечивает получение изображений с высоким разрешением. Датчик (1024 x 1024 пиксел) сопряжен с телеобъективом с фокусным расстоянием 1750 мм. В зависимости от программы есть два режима работы. Первый — сканирование полосы шириной 10 км. Второй — детальное изображение области 2 х 2 км.
Изображения получаемые с радара и ОЭ/ИК сенсоров обрабатываются на борту БПЛА и передаются на наземную станцию в виде отдельных кадров. Наземная станция собирает из кадров изображения и подготавливает их для дальнейшего использования.
Для навигации используется инерциальная система с поправками от GPS. Global Hawk предназначен для автономного полета и передачи разведывательных данных через спутниковые каналы (диапазоны Ku и УКВ) на наземную станцию. В случае использования БПЛА в зоне прямой видимости имеется возможность прямой передачи данных на подходящую наземную станцию.
Наземный сегмент, состоящий из оборудования запуска и обслуживания (Launch and Recovery Element) и системы наземного управления (Mission Control Element), так же производится компанией Raytheon. MCE используется для постановки задач, управления и контроля, обработки и передачи изображений. LRE предназначен для запуска и поиска БПЛА. В составе LRE имеется оборудование для вычисления дифференциальных поправок системы GPS для определения точного навиагационного положения БПЛА во время взлета и посадки. В остальное время основным навигационным средством является инерциальная система (с поправками от GPS). Во время миссий MCE и LRE могут находится в разных местах (MCE обычно находится в расположении командования). Обе системы входящие в наземный сегмент размещаются в укрепленных убежищах, с наружными аннтенами для прямой и спутниковой связи.
