Воплощение мечты, или как я строил беседку

Доброго дня всем читалем!

Когда-то в уже далеком 2005-ом году мною было задумано построить пивной стол для друзей. Чтобы была возможность собраться всем вместе за кружечкой пивка и приятно провести время. И, не откладывая в долгий ящик, сразу эту задумку воплотил в жизнь. Быстренько вкопал столбы, наколотил поверхность стола и лавок. Вроде все – стол готов, сидеть есть на чем, народ приходит. Правда было одно НО!!: небыло укрытия от непогоды. На скорую руку сконструировал простенькую конструкцию крыши, покрыл рубероидом. Правда погода-матушка внесла свои коррективы – зимой 2010-2011 года от огромного количества снега моя простенька кровля сломалась. Так и простояли стол и остатки крыши до мая, сего года.

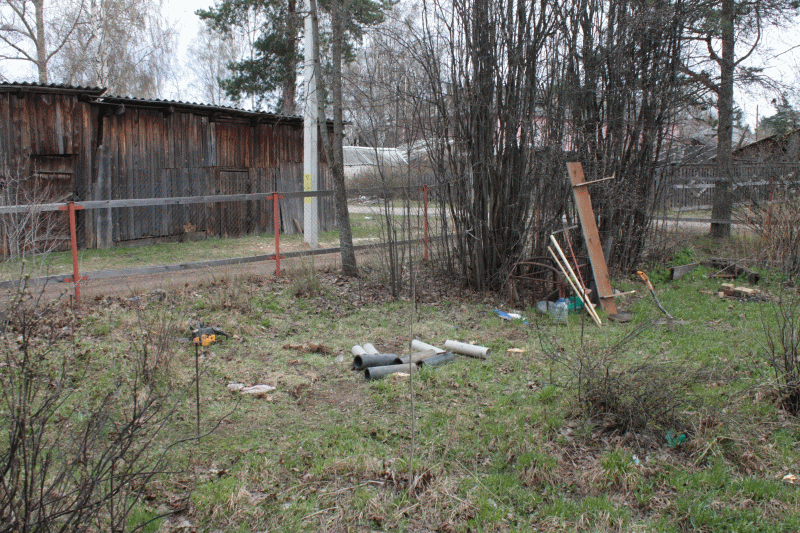

На фото видно сам стол, лавки и одну опору бывшей крыши (вертикальный треугольник), вторя, если присмотреться, валяется справа в кустах смородины.

Будет 45 фоток и буквы

В этом году волевым решением постановил сам себе кардинально поменять место встречи с пивом и друзьями – построить нормальную, не тесную БЕСЕДКУ!!!! Все началось с разработки проекта в автокаде: сначала спроектировал, рассчитал и вычертил в плоскости…

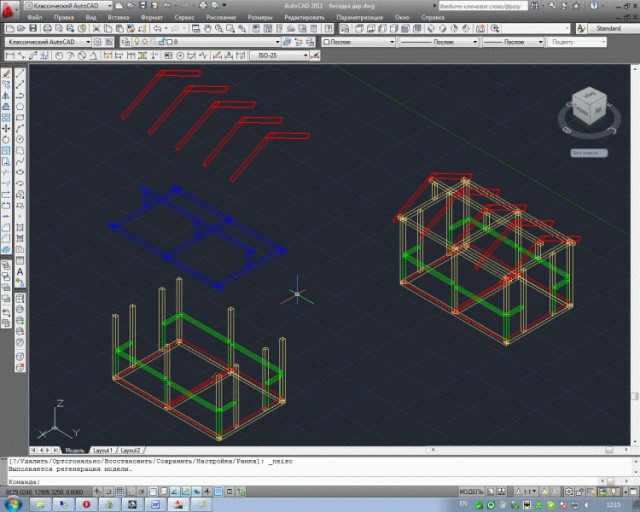

…затем начертил в 3Dэ….зачем – незнаю…. Размеры беседки 4000х2500мм, высота в коньке 2650мм, высота от пола до низа верхних несущих конструкций = 2000мм

Это сообщение отредактировал Maverick13 - 11.05.2012 - 13:57

День первый…..Основа.
Спиливаю (демонтируем) прошлый стол, хорошо послуживший и уходящий в историю…

Принес и распилил в размер полипропиленовые армированные трубы – основания опор будущей беседки

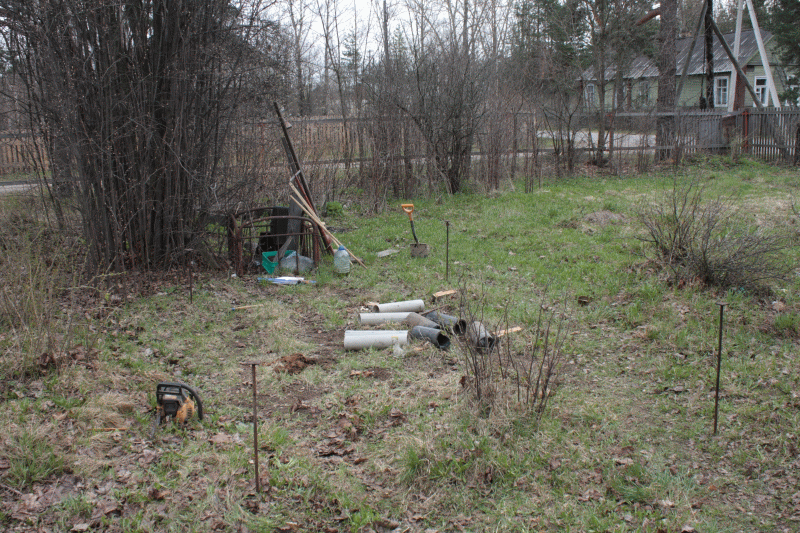

Разбил оси конструкции, проверил диагонали – вбил вешки из арматуры

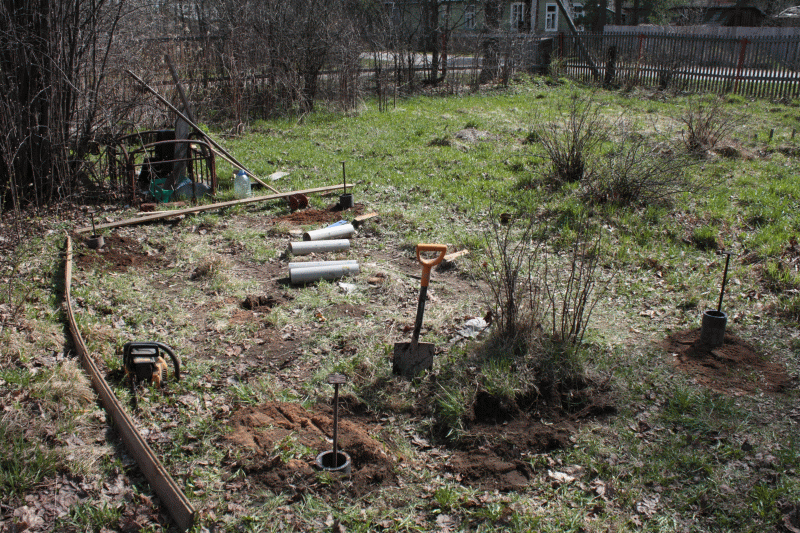

С помощью садового бура, диаметром 200мм, установил опоры. Уровень опор устанавливал с помощью строительного уровня, длинной доски и немножко ненормативной лексики. Доска слева – принесена ошибочно, когда сам увидел что принес – ржал аки конь)))

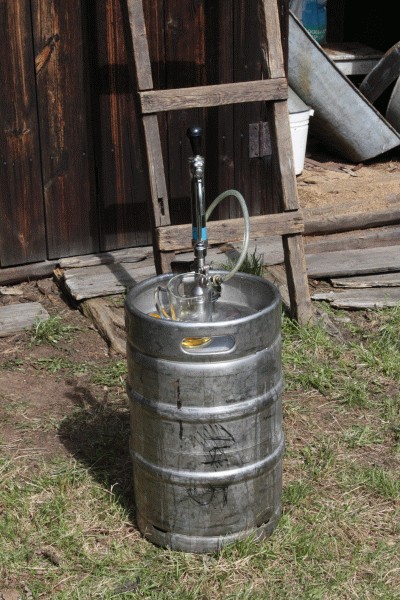

Ну и ессесно вся работа проходит с тем, для чего все и строится….тут 50 литров.

Ну и ессесно вся работа проходит с тем, для чего все и строится….тут 50 литров.

Опоры выставлены, залиты раствором – начинаю выкладывать нижний пояс. Используем брус 100*100мм

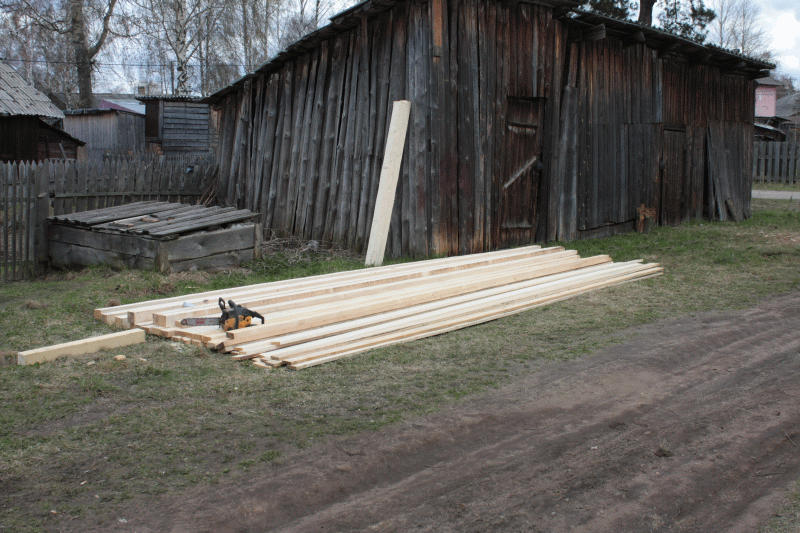

Вот тут лежит материал на всю беседку = 1,5 куб. метра

Продолжаю первичную сборку

Запилил замковые соединения бруса, начинал пропитывать маслом.

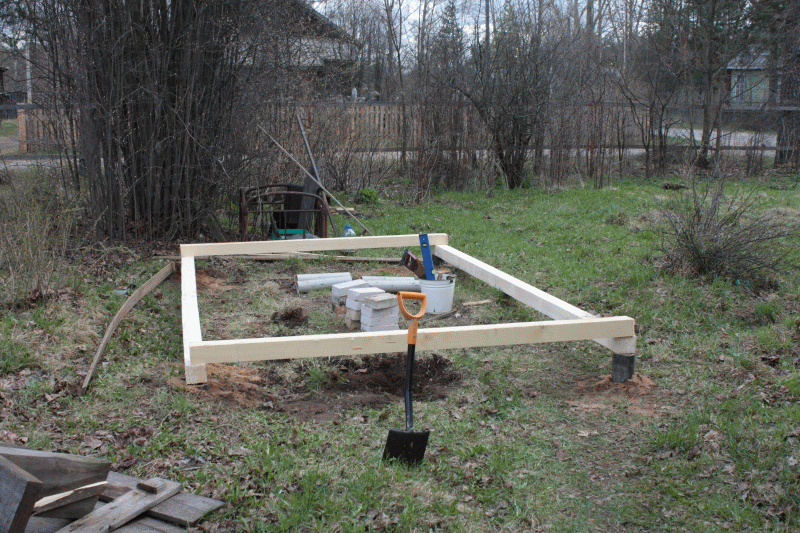

Все пропитал, собрал в замок, укрепил. Диагональный штакетник нужен для того, чтобы выдержать и не сдвинуть уже выставленную геометрию нижнего пояса – считай всей конструкции. Приступаю к сборке верхнего пояса.

Далее пропущено: прострагивание вертикальных колонн, распил в размер элементов верхнего пояса, а также изготовление его замков, установка вертикальных(опорных) колонн – диагонали также держат столбы в уровнях.

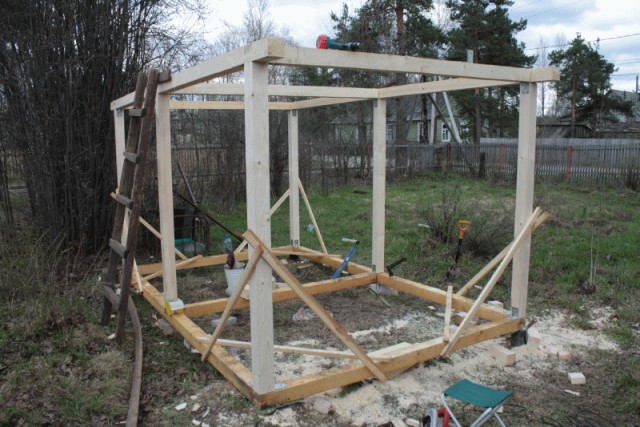

Тут я уже закинул начал собирать верхний пояс

Собрано и зафиксировано – на этом первый день стройки завершен….пить пиво, спать.

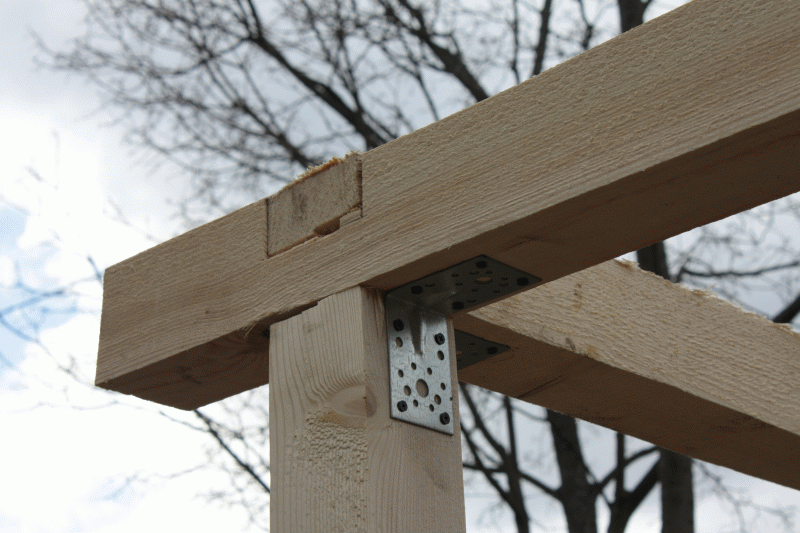

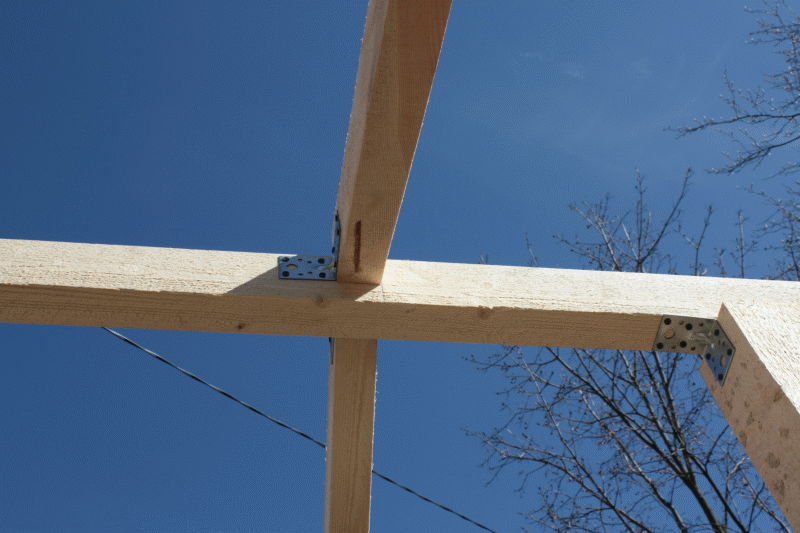

Узел крепления и сплочения верхнего пояса несущих конструкций

День второй…Кровля.
Выставляю опоры стропильной доски

Лучший друг с дочкой – наливают нам пива (мне и другу). Дочка с удовольствие качает кран.

Перекурил, попил пива – и снова в бой: укрепил коньковую доску, запилил первые стропилины – приложил посмотреть как подходят. Вроде нормально

Запилил оставшиеся стропила, закинул на крышу, укрепил

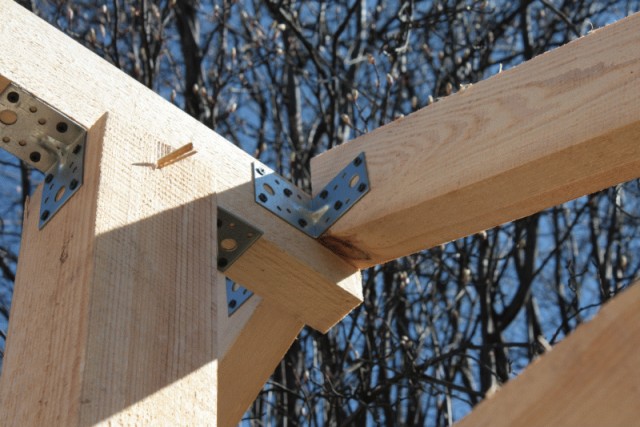

Узел крепления стропила к коньковой доске

Крепление стропил и коньковой доски

Прошел и закрепил ВСЕ углы, стропила, столбы и все то, что стыкуется между собой.

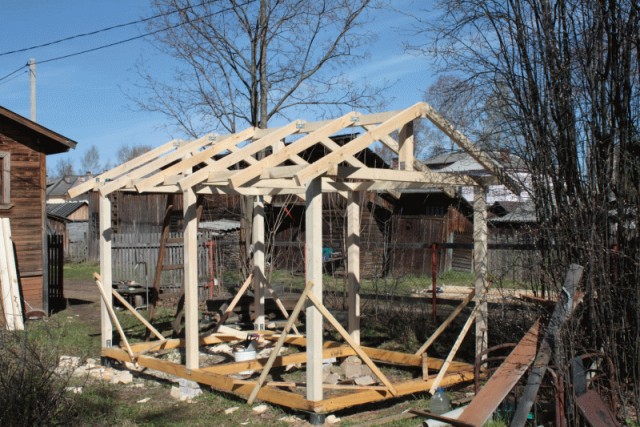

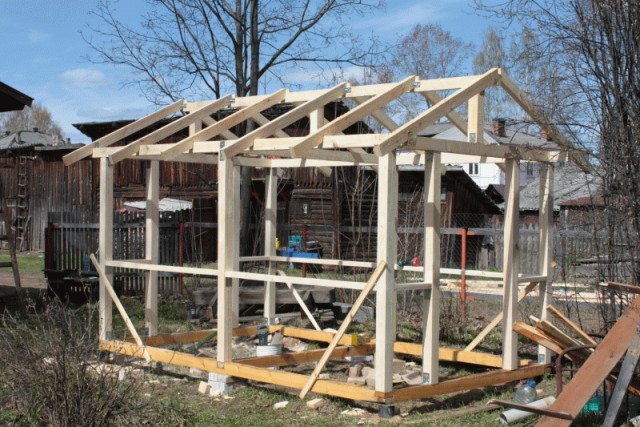

Выпилил, прострогал, и закрепил перила по всему периметру – беседка постепенно приобретает облик.
