История того, как прибор с девяностолетней историей нашел применение в две тысячи двенадцатом году.

Началось всё с недорогой Аудиотехники. Где-то два года назад захотелось попробовать маленькие накладные наушники, чисто из любопытства, как оно будет сидеть на голове. Кажется вот такие.

Наушники 1920х годов и их превращение

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
sugarforce
21.02.2012 - 15:44
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Звук у них был довольно чистый, расстраивало лишь отсутствие басов. Неудачным оказался дизайн, через пару недель в сумке тонкая пластиковая дужка переломилась пополам. Ремонт изолентой оказался ненадёжным, поэтому в коробку со всяким барахлом пошли излучатели, а всё остальное отправилось путешествовать по мусорным свалкам.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:46
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
А где-то месяц месяцев назад после прогулок по ебею, проигрыша в одном аукционе и выигрыше в другом, в сторону Москвы Королевской Почтой отправилась коробка с содержимым «VINTAGE SG BROWN TYPE F 2000ohms 1920's HEADPHONES HEAD PHONES CRYSTAL RADIO»

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:46
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
В пятницу коробка прибыла в Москву.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:47
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

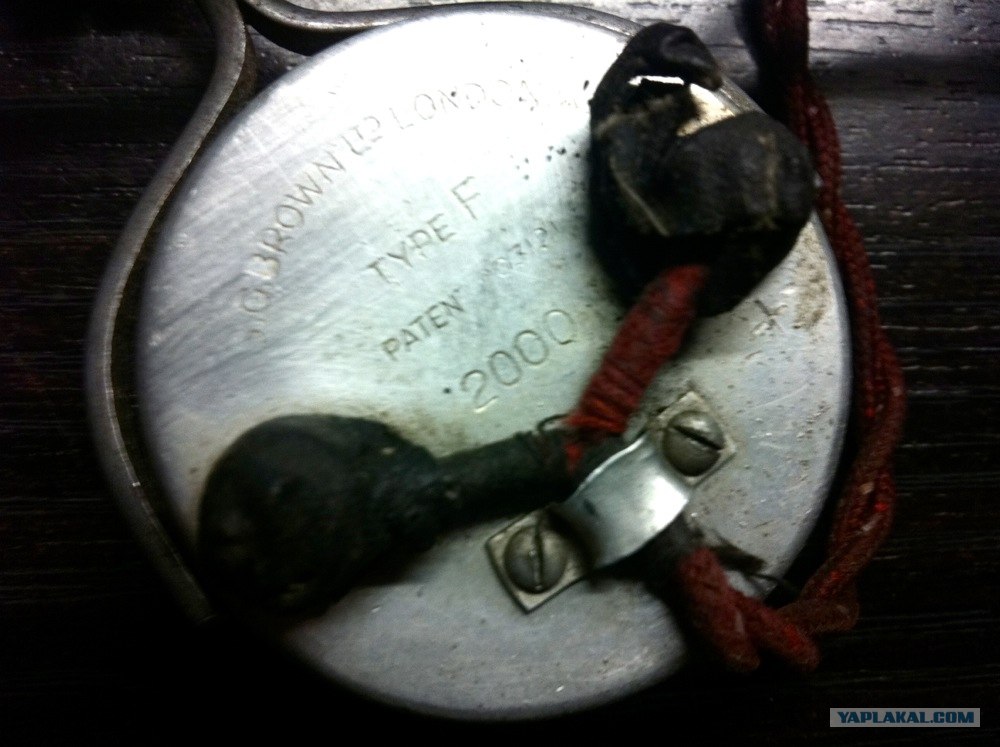

«S.G.Brown
Type F
Patent 203121
2000»
Именно такая надпись встретила меня на излучателях.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:47
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Указанный патент был выдан в 1923 году и описывал форму магнита, используемую в излучателях. Наушники, согласно интернету, были достаточно популярны и аналогичные модели выпускались вплоть до 60х.
Но на руках оказалась именно модель, выпущенная в первые годы после выдачи патента. Дальше менялся дизайн.
Наушники, что логично для своего времени, монофонические и имеют разъём британских радиоточек начала века. Штекер тоже сделан в Британии Англии.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:47
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

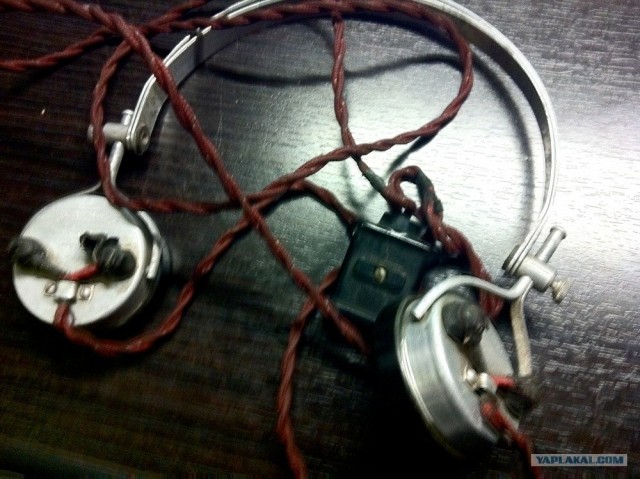

Кабель — один из самых восхитительных, которые только приходилось встречать. Он по-настоящему тканевый, внутри тонкая медная проволока оплетена вокруг нитей. К разъёму и к наушникам провод крепится механически, без всякой пайки.
S.G.Brown Type F 1920s headphones (Наушники 1920х S.G.Brown Type F)

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:48
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Первым этапом реставрации и модификации стал разбор и чистка. За свою историю наушники успели обрасти слоем царапин и грязи.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:48
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Внутреннее устройство агрегата безумно просто. На нём можно объяснять принцип работы аудиотехники.
Металлическая диафрагма.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:48
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
И магниты. Всё доступно, стоит только открутить крышку.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:49
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Перед тем, как извлекать начинку, было решено всё-таки её проверить. Звук, какой он и должен быть, выходил из каждого излучателя. Не сказал бы о большом его качестве, но из шумов было лишь дребезжание диафрагмы в одном из ушей, в остальном звук хорош. Номинальное сопротивление этих ушей — 2К Ома, что может быть и хорошо для британских радиоточек, но практически не под силу современным плеерам без усилителя. А усилитель у меня, увы, только один, автомобильный и питается он от старого компьютерного блока питания. Такую конструкцию носить с собой проблематично.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:49
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Всё нутро никак не закреплено в наушниках, кроме как на болтиках, которые одновременно являются держателями для клемм провода, подходящего снаружи. В любой момент любую деталь конструкции можно починить или заменить.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:49
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

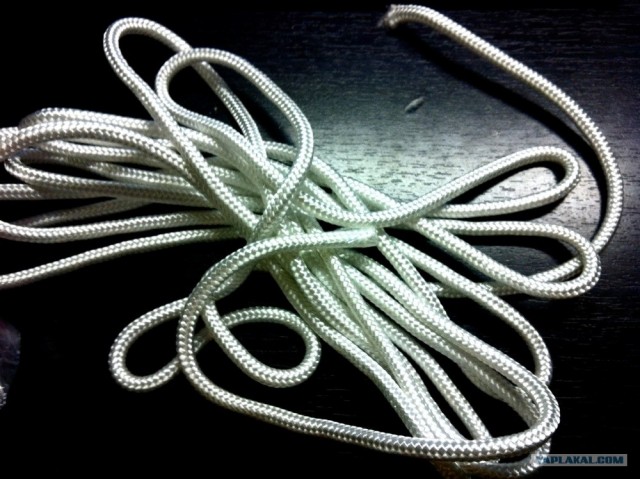

Превратить винтажный тканевый монофонический провод в стереофонический без его резки было невозможно, а учитывая его строение, был большой шанс того, что он потеряет весь шарм в процессе. Первой мыслью было запихнуть провода в шнурок и сделать некое подобие оригинала, но результат оказался толстым и некрасивым.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:49
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

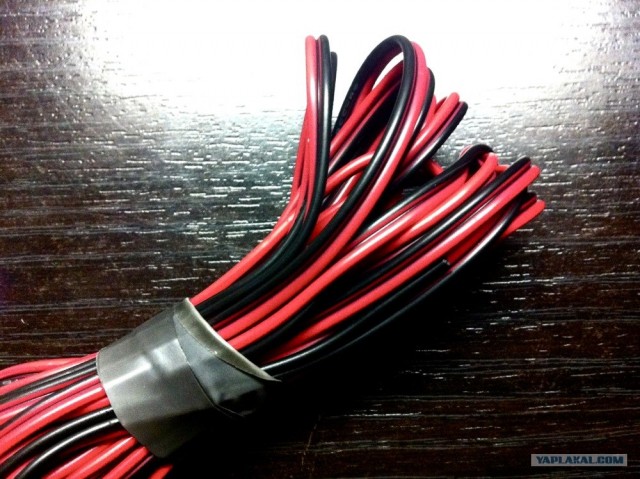

Тогда было решено свить подобную оригинальной косичку из современного 2x0,25 медного аудиокабеля.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:50
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
С одной стороны — стерео 3,5 джек, с другой — клеммы.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:50
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

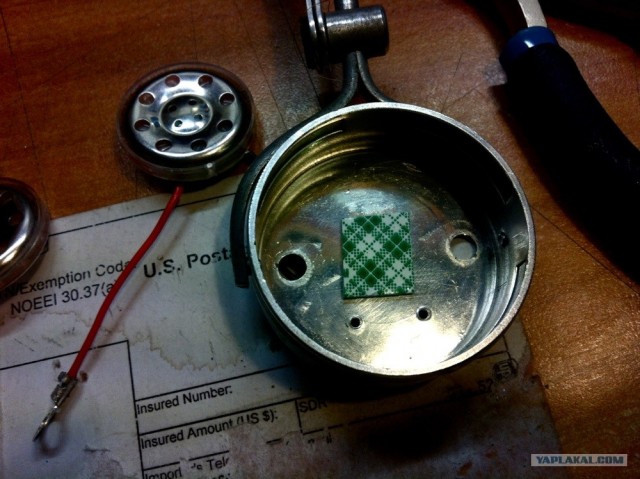

Параллельно из коробки были извлечены маленькие современные излучатели, к ним были припаяны новые провода с подходящими клеммами.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:50
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

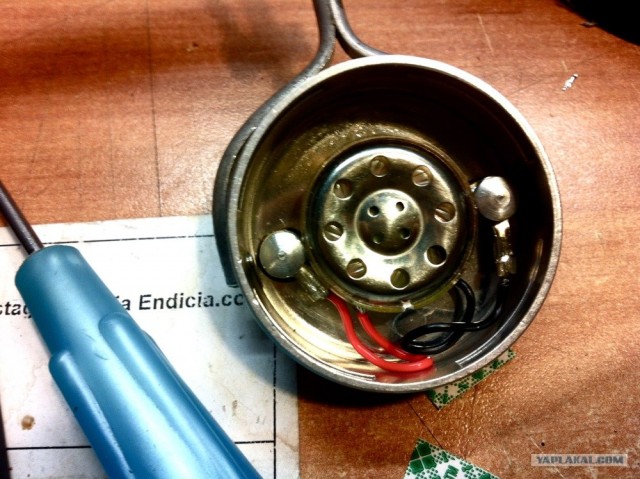

Было решено не мудрить с креплением, ведь есть большой шанс их временного проживания в винтажной оболочке. И портить её не хотелось.

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:50
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Два

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:51
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
три

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:51
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133

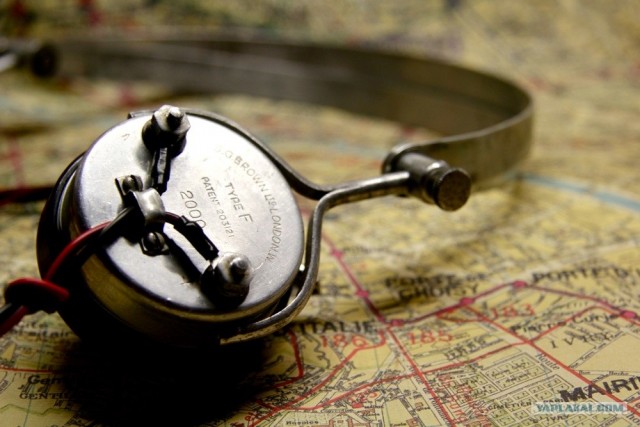

Результат:

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:51
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Два

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:52
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
(Логотип BBC)

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:52
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
ДВа

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:52
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Три

Наушники 1920х годов и их превращение

[^]
sugarforce
21.02.2012 - 15:52
Статус: Offline


Весельчак

Регистрация: 13.12.11
Сообщений: 133
Наушники оказались на удивление удобными. Верхняя дужка разделяется на две и наушники могут крепко сесть на голове. Регулируется всё что только можно, высота, угол, наклон излучателей.


Временные расходы — два вечера.
Денежные расходы — двадцать восемь фунтов на уши и несколько десятков рублей на аудиокабель и подходящий по виду джек. Всё остальное было в наличии.
План на будущее — подобрать амбушурки и потестировать оригинальную начинку с современными поратитвными усилителями.
