Хочу показать еще одну свою работу, может кому пригодиться
Будет 8 фото
К сожалению сам процесс творчества запечатлен не был, ибо руки грязные
и дело это не одного дня.
Покупаем недорогой ручной станок такой как на фото например
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Jnker
21.07.2011 - 20:55
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

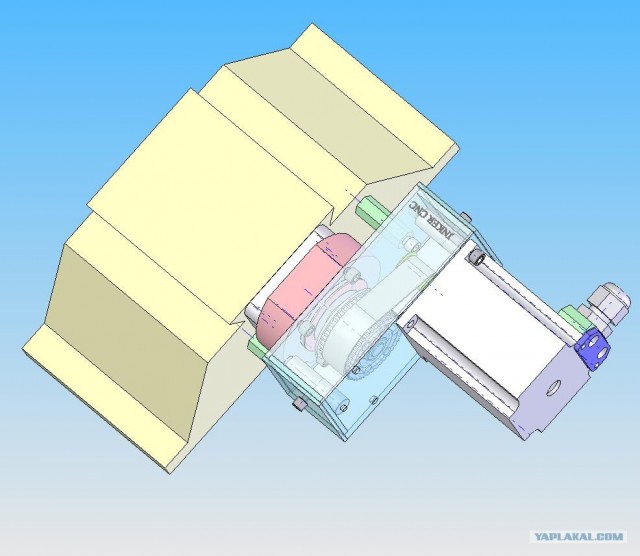

Скидываем ручки ,меряем ,создаем модель
[
^
]
Jnker
21.07.2011 - 20:56
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

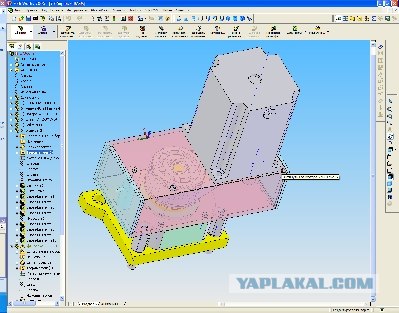

Вод сборка того что будет на координате Y
[
^
]
Jnker
21.07.2011 - 20:57
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

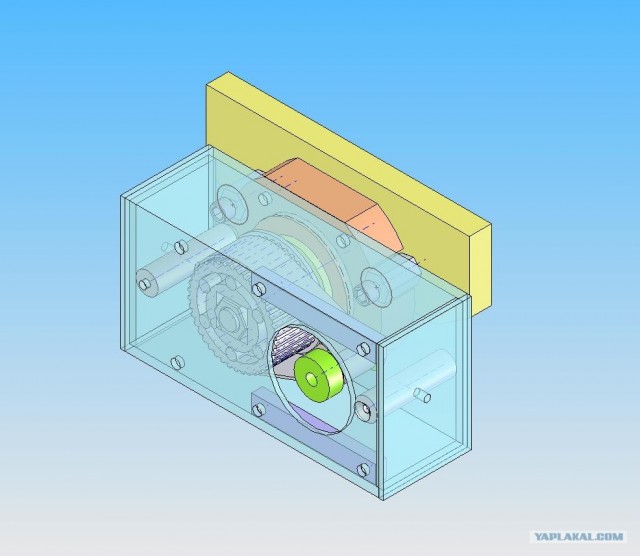

Вот на координате Х мотор и ременной редуктор
[
^
]
Jnker
21.07.2011 - 20:57
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649
А вот ,что вышло после упражнений с железом
[
^
]
Jnker
21.07.2011 - 20:58
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

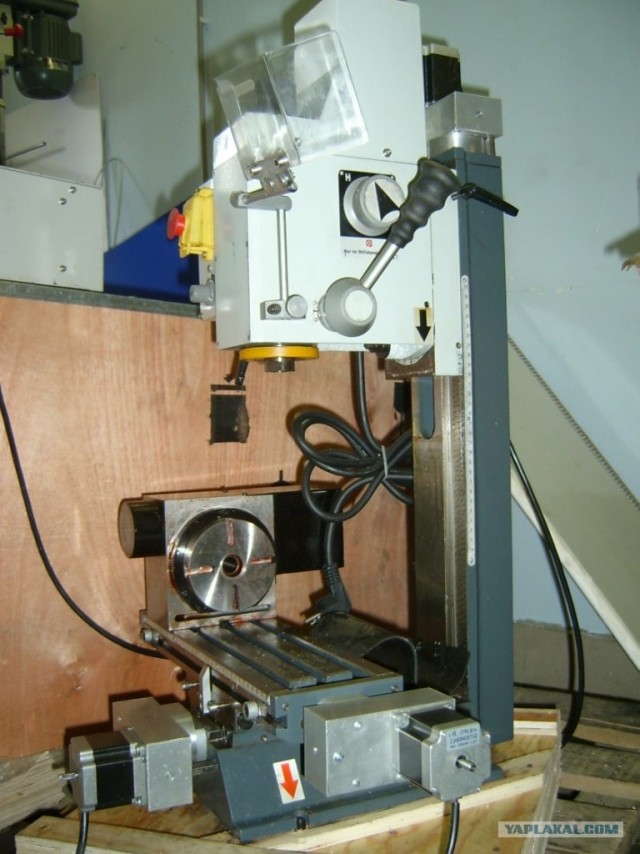

Вот покрупнее моторы и редуктора поставлены на осях станка вместо штатных ручек.
[
^
]
Jnker
21.07.2011 - 20:59
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

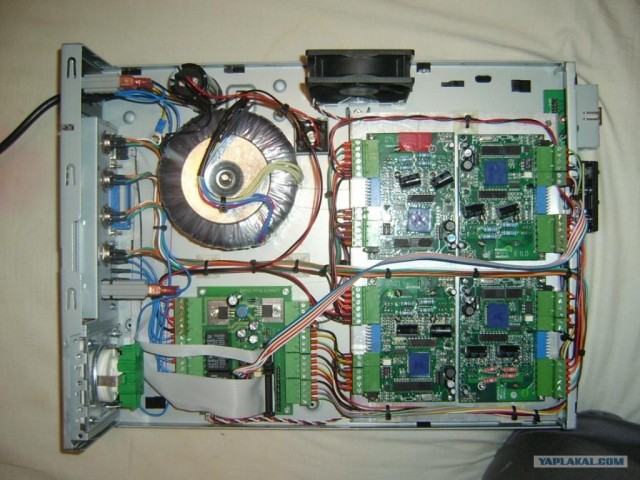

Теперь паяем блок управления станком.Сам процесс остался за кадром блок с снятой верхней крышкой
[
^
]
Jnker
21.07.2011 - 21:00
[
показать
]
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649

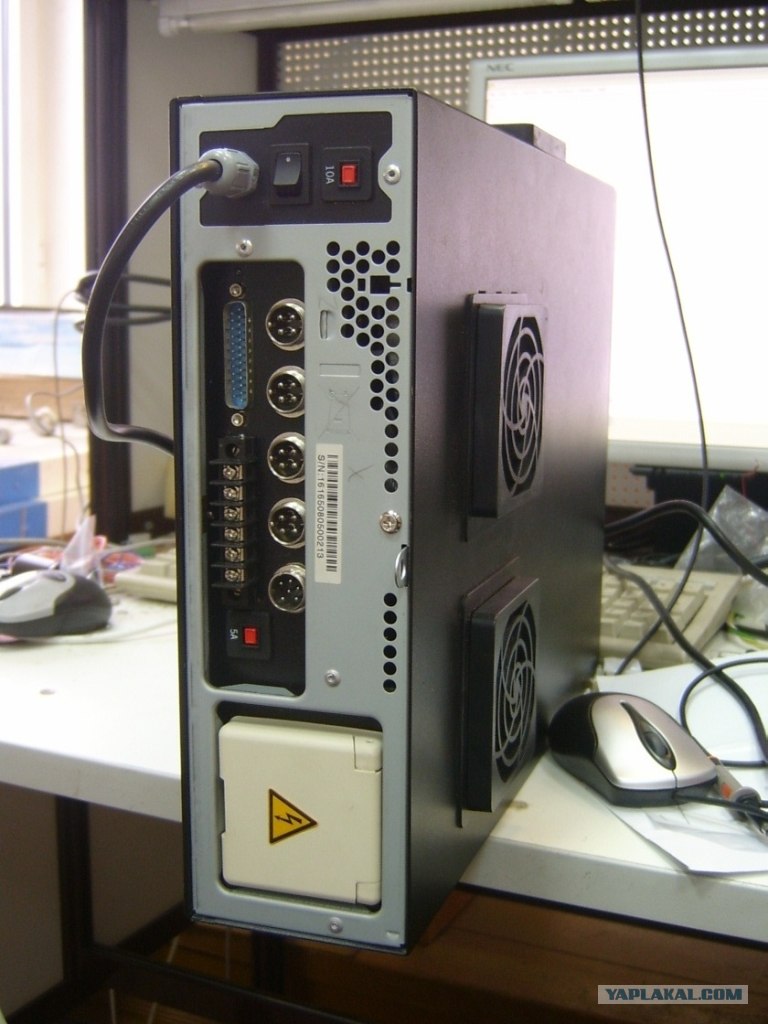

Ну он же вид сзади так сказать.
Добавлено в 21:01
Ну вот вроде и все вот так можно упростить себе работу на станке переведя его на ЧПУ .
[
^
]
bf1648
21.07.2011 - 21:02
[
показать
]
2
Статус:
Offline
Ярила
Регистрация: 27.05.11
Сообщений: 2483
Корпус блока управления от компа?
Было бы интересно посмотреть видео как это все работает)
[
^
]
thehero
21.07.2011 - 21:05
[
показать
]
5
Статус:
Offline
Весельчак
Регистрация: 8.12.09
Сообщений: 111
отличный пример автоматизации систем управления, темку и позеленить не грех )
[
^
]
GrayLion
21.07.2011 - 21:07
[
показать
]
5
Статус:
Offline
Балагур
Регистрация: 2.08.07
Сообщений: 812
А операционка? А прога для работы с данными устройствами? Как говориться : помедленнее! Я записываю!
Ну дорасскажи, что используешь...
Нормально, "..я подключил компьютер к станку и начал вытачивать деталь!"...
не, ну круто...
Это сообщение отредактировал
GrayLion
- 21.07.2011 - 21:16
[
^
]
Jnker
21.07.2011 - 21:16
[
показать
]
2
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649
Ладно если мне бан не влепят
Прога МАСН-3 или КСАМ файл рисуешь в любой программе сохраняешь как DXF
все КСАМ ее сам конвертит в формат для станка.
[
^
]
GrayLion
21.07.2011 - 21:18
[
показать
]
4
Статус:
Offline
Балагур
Регистрация: 2.08.07
Сообщений: 812
Jnker
И вот тут мы сталкиваемся с софтом за "Нехилые деньги"...
[
^
]
Jnker
21.07.2011 - 21:23
[
показать
]
1
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649
Софт стоит 100Евро но полно "вылеченных" версий
[
^
]
GrayLion
21.07.2011 - 21:26
[
показать
]
1
Статус:
Offline
Балагур
Регистрация: 2.08.07
Сообщений: 812
Jnker
уел
Спасибо за наводку. С отцом думали о подобном агрегате.
Это сообщение отредактировал
GrayLion
- 21.07.2011 - 21:29
[
^
]
Antoniotto
21.07.2011 - 21:32
[
показать
]
0
Статус:
Offline
Шутник
Регистрация: 27.01.10
Сообщений: 0
а что этот робот может делать?
[
^
]
vectorua
21.07.2011 - 21:35
[
показать
]
0
Статус:
Offline
Котоненавистник
Регистрация: 15.05.11
Сообщений: 65
Модели в SolidWorks делал?
[
^
]
katran14
21.07.2011 - 21:37
[
показать
]
2
Статус:
Offline
Весельчак
Регистрация: 22.12.09
Сообщений: 112
Вы меня конечно извините,но данными девайсами уже лет как с 10 пользуюсь с большим успехом.и наворотов еще кучу можно к нему прибавить.....
[
^
]
ЦукенЙ
21.07.2011 - 21:46
[
показать
]
0
Статус:
Offline
Шутник
Регистрация: 5.05.10
Сообщений: 77
Jnker
Какова получилась стоимость станка (железо + работа)? Есть выигрышь по сравнению с готовым?
интересный ход автоматизировать станок. Выглядит менее геморойно, чем самому собрирать станину и направляющие.
буду думать
[
^
]
Lesiy
21.07.2011 - 21:47
[
показать
]
3
Статус:
Offline
Гость
Регистрация: 2.03.11
Сообщений: 0
Не понял, а где шаговик на Z?
[
^
]
lleonnn
21.07.2011 - 22:10
[
показать
]
40
Статус:
Offline
Печёный КартоФФель
Регистрация: 20.06.09
Сообщений: 26
хуя, какие все вы посвященные.
лично я ничего не понял...
ну да ладно..
[
^
]
katran14
21.07.2011 - 22:16
[
показать
]
3
Статус:
Offline
Весельчак
Регистрация: 22.12.09
Сообщений: 112
То что ТС начал минусить ,так как он считает,что кроме него здесь никто сделать этого не может (не побоюсь слова СЛИЗАННОГО у других),То я принципиально любой его топик буду стараться свести к нулю...
Это сообщение отредактировал
katran14
- 21.07.2011 - 22:17
[
^
]
volkoff3
21.07.2011 - 22:22
[
показать
]
4
Статус:
Offline
Приколист
Регистрация: 29.10.10
Сообщений: 223
Цитата
(Jnker @ 21.07.2011 - 21:59)
Теперь паяем блок управления станком.Сам процесс остался за кадром блок с снятой верхней крышкой
Товарищ самоделкин,вот ни капли не верю,что это ваше произведение,все так завуалировано-за кадром,за кадром,требую фотку в процессе,что-то все как -то больно фабрично.
[
^
]
horrordash
21.07.2011 - 22:26
[
показать
]
0
Статус:
Offline
Ярила
Регистрация: 1.08.09
Сообщений: 2178
ЧПУ на шаговиках - хрень конечно, но за аккуратность однозначно зелень
кста, не понял, как ты нули ищешь?
[
^
]
Jnker
21.07.2011 - 22:38
[
показать
]
0
Статус:
Offline
Волшебник
Регистрация: 13.05.11
Сообщений: 2649
Цитата
(volkoff3 @ 21.07.2011 - 23:22)
Цитата
(Jnker @ 21.07.2011 - 21:59)
Теперь паяем блок управления станком.Сам процесс остался за кадром блок с снятой верхней крышкой
Товарищ самоделкин,вот ни капли не верю,что это ваше произведение,все так завуалировано-за кадром,за кадром,требую фотку в процессе,что-то все как -то больно фабрично.
Конкретно этого блока фотки на работе вот для управлением сервомоторами % координат " фотки до и после Устроит?
[
^
]
