Эксперементальная бронетехника Красной Армии

Фото+текст. Когда закончу извещу....

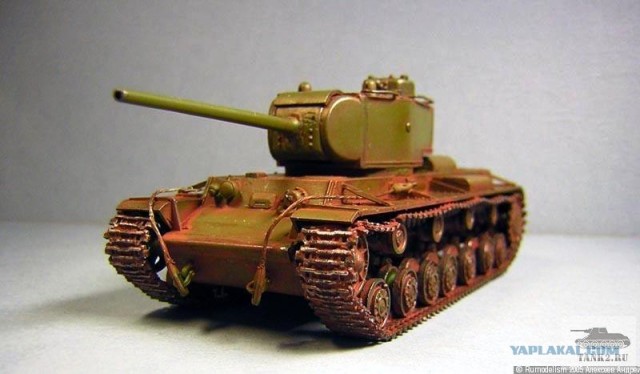

КВ-3 (известный также как Объект 223) — советский экспериментальный тяжёлый танк семейства КВ. Был изготовлен в единственном экземпляре в 1941 году. Был уничтожен в ходе боёв под Ленинградом

Перед началом Великой Отечественной войны советские инженеры пытались усилить ударную мощь танка за счёт установки более мощного орудия и более толстой брони. Основой для нового проекта послужил танк КВ-2, который совмещал функции как танка, так и САУ. Его 152-мм орудие М-10 обладало очень высокими баллистическими характеристиками и ударной мощью, однако его нельзя было ставить во вращающуюся башню.

Это сообщение отредактировал CS98rus - 24.04.2011 - 09:50

В итоге начальник АБТУ РККА Павлов попросил как можно скорее закончить работу над КВ-2 в 1941 году, чтобы перейти к новому проекту со 122-мм орудием. Однако его ещё не существовало на тот момент, что вынудило советских инженеров использовать 107-мм пушку Ф-42 (ЗиС-6).
В соответствии с постановлением СНК СССР и ЦК ВКП(б) № 548-232сс от 15 марта 1941 года предписывалось создать тяжелый танк с бронированием лобовой части корпуса и башни 115-120 мм, которую надо было приспособить под установку 107-мм пушки. Более конкретные требования были сформулированы в постановлении № 827-345сс, в котором определялись параметры танков КВ-3, КВ-4 и КВ-5:

Изготовление прототипа
По документации новый танк проходил как «Объект 223», но позднее всё же использовалось обозначение КВ-3. Изготовление первого прототипа начали весной 1941 г.

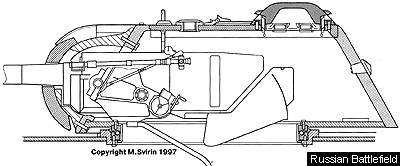

Для новой артсистемы, которая не вмещалась в башню КВ-1, пришлось разрабатывать новую, с уширенным погоном. Башню сделали в форме конуса, чтобы повысить её снарядоустойчивость. Ходовую часть удлинили из-за возросшей массы. Всё остальное (подвеска, трансмиссия, двигатель, системы смазки и охлаждения) почти не меняли

Когда ходовая часть и шасси были уже почти готовы, из АБТУ поступило распоряжение свернуть работы ввиду чрезмерной мощности пушки ЗиС-6 (рекомендовалось оставить обычную пушку калибром 76,2 мм). Разведка докладывала, что вермахт не располагает тяжёлыми танками, превосходящими КВ по характеристикам. Уговоры Грабина не сворачивать проект ни к чему не привели. В качестве контраргумента приводилось наличие в войсках КВ-2, оснащенного 152-мм гаубицей. Таким образом, новый советский тяжёлый танк в 1941 году так и не появился, что стало серьёзной ошибкой конструкторов, так как через год на фронте стали появляться немецкие танки с 75-мм и 88-мм длинноствольными орудиями.

Единственный бой
Когда началась война, поступило предложение установить на недостроенный танк башню от обычного КВ-1 с пушкой Ф-32. Перед войной на КВ-3, учтя опыт эксплуатации серийных тяжелых танков, планировали смонтировать новую КПП и двигатель, но сделать этого так и не успели. В результате получился тяжелобронированный КВ со стандартным вооружением, получивший название КВ-220-2. 16 октября 1941 года этот танк отправился в распоряжение 124-й танковой бригады.

Это сообщение отредактировал CS98rus - 24.04.2011 - 09:53

Осенью 1941 года наша бригада получила на пополнение несколько танков КВ, один из которых назывался «За Родину». Он был изготовлен в единственном экземпляре на Кировском заводе. Он обладал теми же возможностями, что и танк КВ, но имел усиленную броневую защиту, вес более 100 тонн и более мощный двигатель с турбиной. При движении на высших передачах двигатель свистел и этот свист был очень похож на свист пикирующих «юнкерсов». Первое время после получения танка при его движении в бригаде даже подавали сигнал «Воздух!» Танк поступил в мою роту и сначала хотели назначить его командиром меня, но потом его командиром стал мой заместитель, опытный танкист лейтенант Яхонин. Танк считался практически неуязвимым для артиллерии противника и предназначался для штурма укрепленных позиций. В декабре 1941 года (точной даты я не помню) наша бригада получила задачу прорвать оборону немцев на участке Усть-Тосно - железнодорожный мост, форсировать р.Тосна и во взаимодействии с частями 43-й стрелковой дивизией развить наступление на Мгу. В первом эшелоне атаковал 2-й танковый батальон под командованием майора Панкина, танковый взвод 1-го батальона и танк «За Родину» моей роты. В данном бою танк получил задачу захватить железнодорожный мост через р.Тосна и удержать плацдарм до подхода основных сил. Бой развернулся на открытой местности. Промерзший верхний слой торфяника с трудом выдерживал танк. Когда он подошел вплотную к мосту, то был встречен огнем немецких тяжелых орудий и с ним пропала радиосвязь. Я находился в это время на КП батальона. Когда с танком «За Родину» прервалась связь, я попытался пробраться к месту боя вдоль железнодорожной насыпи. Когда мне удалось подползти к танку, я увидел, что с него сбита башня, а весь экипаж погиб.

Определяя массу танка, Осадчий немного ошибся, так как масса КВ никогда не превышала 100 тонн. По всей видимости, танк был поражен снарядом 150-мм немецкой пушки, в результате чего на нём сдетонировал боекомплект. Более к проектам тяжелых танков, оснащенных 107-мм пушкой, не возвращались

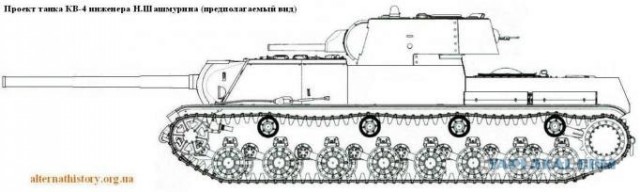

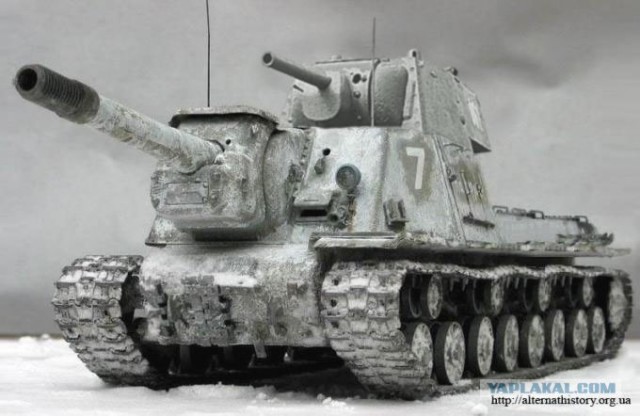

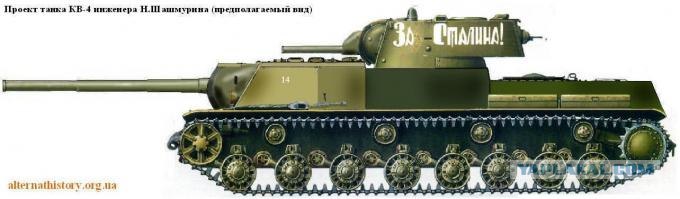

Над проектом КВ-4 конструкторы начали работать в апреле 1941 года, а поскольку опыта подобных работ на Кировском заводе не было, начальник СКБ-2 Ж.Котин к проектированию этого танка привлек почти всех инженеров своего КБ и поставил это на конкурсную основу.

Все авторы с большим энтузиазмом принялись за дело. Задание, полученное ими, было довольно трудным: установка сразу двух пушек и никогда не применявшаяся на отечественных танках 125-130 мм броня приводили к необходимости усиления шасси и обуславливали резкое повышение массы танка

Творческая мысль участников проектирования не ограничивалась, и проектанты этим широко пользовались. Исходя из заданных характеристик, они разработали и выдвинули довольно пеструю гамму идей. По массе предполагалось строить 80-, 90- и даже 100-тонные танки. Самый "легкий" из проектов удался инженеру Н.Духову - 82,5 тонн. Самый тяжелый получился у конструктора Г. Крученых - 107 тонн.

Это сообщение отредактировал CS98rus - 24.04.2011 - 09:57

Кв-4

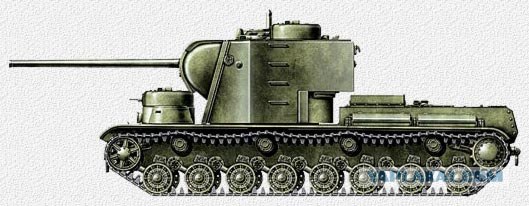

КВ-5 (или объект 225, иногда также называемый КВ-6[1][прим. 1]) — проект советского трёхбашенного сверхтяжёлого танка прорыва периода Великой Отечественной войны

Проектные разработки осуществлялись специалистами конструкторского бюро Ж. Я. Котина[2]. Работы над тяжелыми танками КВ-5 и КВ-220 велись на Ленинградском кировском заводе[3]. Танк имел максимальную для того времени толщину брони[2]. Для танка КВ-5 был изготовлен технический проект и началось изготовление ряда узлов и агрегатов. С началом войны в проект пришлось внести целый ряд изменений. Так, пришлось отказаться от идеи изготовления штампованной башни — она была заменена на сварную, а ввиду отсутствия подходящего дизеля мощностью 1200 лошадиных сил (он находился в стадии разработки) КВ-5 перепроектировали под установку двух обычных двигателей В-2, размещённых параллельно[4].

Однако, в связи с приближением немцев к Ленинграду работы над КВ-5 были прекращены в первой половине[прим. 2] августа 1941 года[5].

КВ-13(объект 233) — опытный советский средний танк периода Второй мировой войны. Был создан в конструкторском бюро СКБ-2 Челябинского Кировского завода в конце 1941 — начале 1942 года в качестве «универсального» танка, предназначенного для замены в производстве как средних Т-34, так и тяжёлых КВ

Первый прототип КВ-13 был изготовлен весной 1942 года, однако проведённые осенью того же года испытания показали его низкую механическую надёжность, а также необходимость усиления бронезащиты и введения трёхместной башни.

Хотя в декабре 1942 года было начато изготовление двух доработанных прототипов, в конструкции которых были учтены эти требования, работы по КВ-13 как среднему танку были прекращены в пользу продолжения выпуска Т-34.

Дальнейшее развитие проекта, с использованием двух доработанных прототипов, привело к созданию в 1943 году серийного танка ИС-1

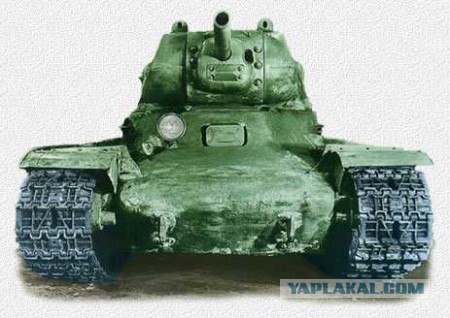

КВ-13

КВ-13

Танк КВ-220 (Объект 220) был разработан СКБ-2 ЛКЗ под руководством Ж. Я. Котина в 1940 г. для замены танка КВ-1. Ведущим инженером машины сначала был Л. Е. Сычев, затем — Б. П. Павлов. Два опытных образца без утвержденных ГАБТУ ТТТ изготовили в январе 1941 г. Испытания танка начались в январе-феврале 1941 г. Во время Великой Отечественной войны в октябре 1941 г. два опытных танка КВ-220 в составе 124 танковой бригады использовались в боях на Ленинградском фронте.

Основным оружием являлась длинноствольная 85-мм пушка Ф-30. Установка новой пушки была выполнена на ЛКЗ под руководством П. Ф. Муравьева (завод № 92). При отправке на фронт пушка Ф-30 была заменена на 76,2-мм пушку Ф-32.

Для ведения огня использовались перископические прицелы ПТ-6 и ПТК, а также телескопический прицел ТОД. С пушкой был спарен 7,62-мм пулемет ДТ. Углы наведения спаренной установки по вертикали составляли от -5е до + 20е. Еще один пулемет ДТ в шаровой установке размещался в лобовом листе корпуса. На крыше башни слева имелась вращающаяся командирская башенка с круговым обзором, в которой также устанавливался пулемет ДТ с ограниченными возможностями стрельбы по воздушным целям. Боекомплект танка состоял из 91 выстрела к пушке и 4032 патронов к пулеметам.

Одновременно с танком, вооруженным 85-мм пушкой, разрабатывался аналогичный (второй) вариант машины с 76,2-мм пушкой Ф-32.

Это сообщение отредактировал CS98rus - 24.04.2011 - 10:07
