Это устройство делалось в подарок для капитана теплохода «Корунд». За основу я взял одну из своих старых работ и сделал уже на основе накопившегося опыта в создании подобных устройств.

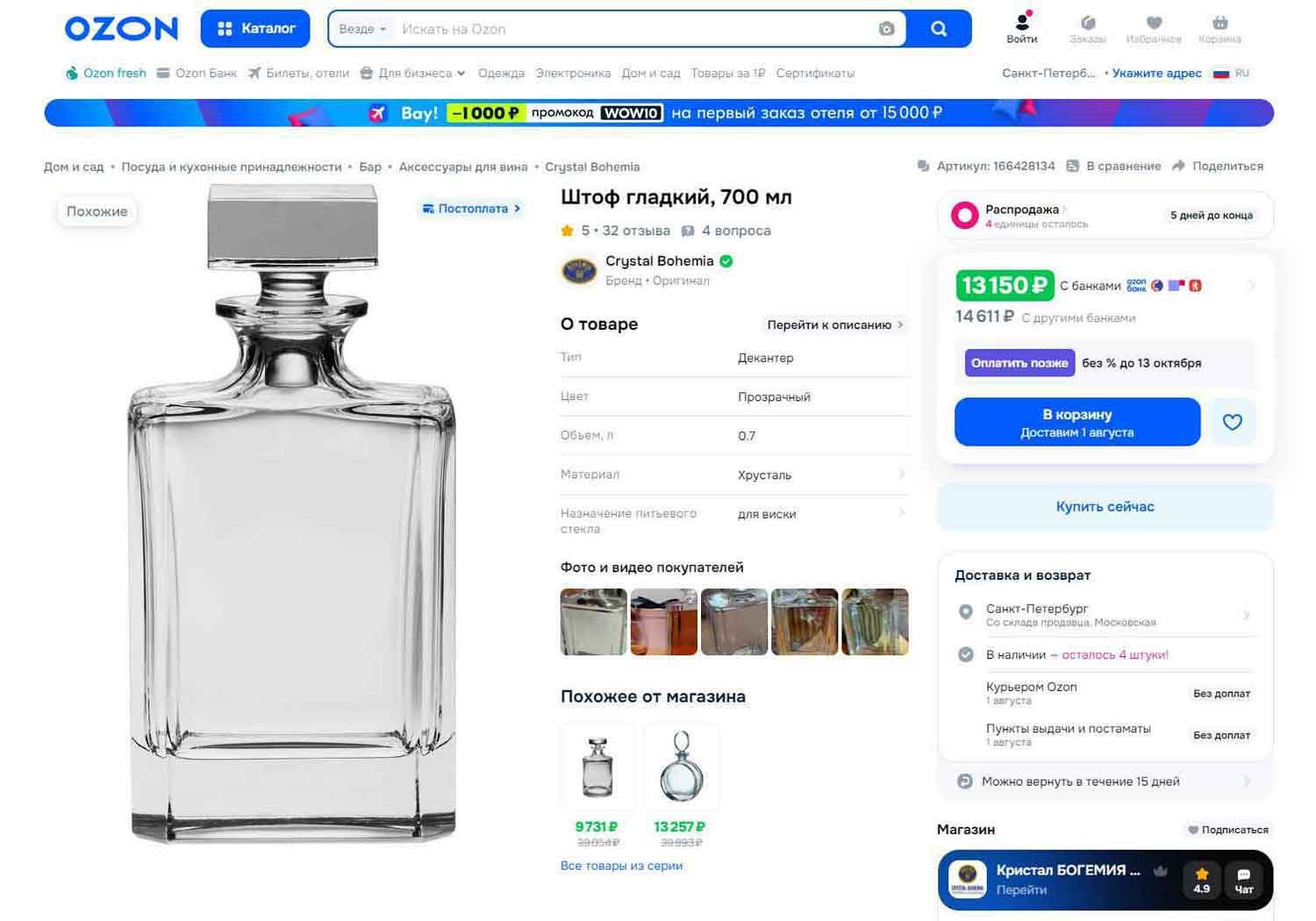

Работу начинаю с того, что подобрал подходящую ёмкость для хранения напитков.

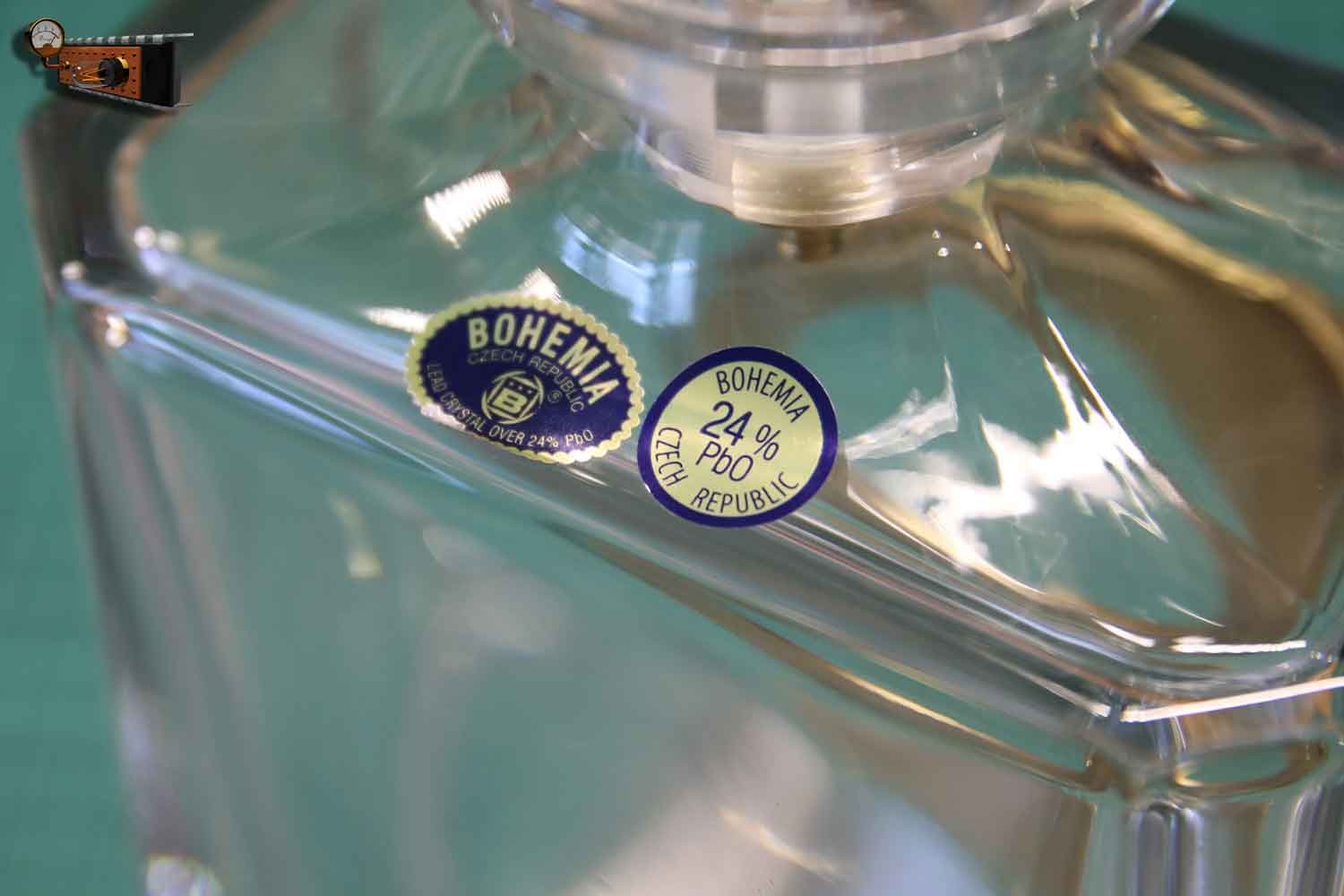

Бутылка очень качественная.

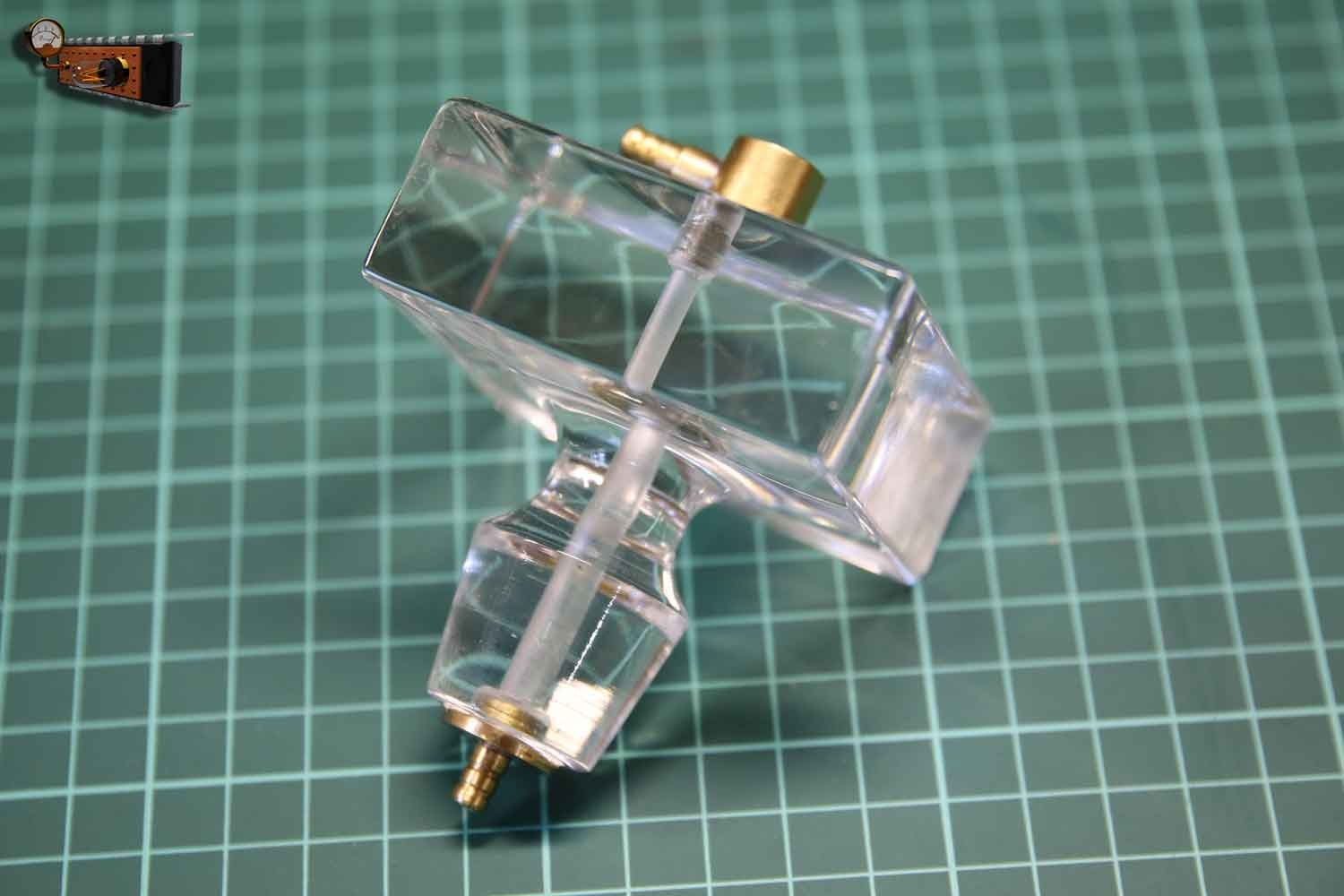

Сначала хотел заменить штатную пробку на резиновую, но потом понял, что без этой пробки бутылка теряет большую часть своей привлекательности. По этой причине решил просверлить проке отверстие и вклеить штуцеры. Проблема заключалась в том, что сверлить надо на глубину семьдесят миллиметров. Время это отняло очень много, но я справился.

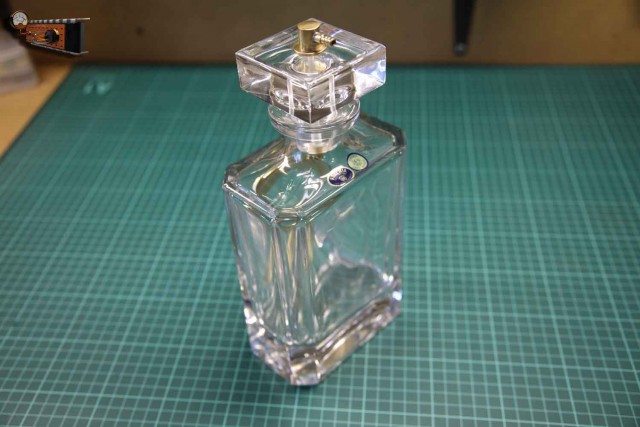

Вот так теперь выглядит бутылка.

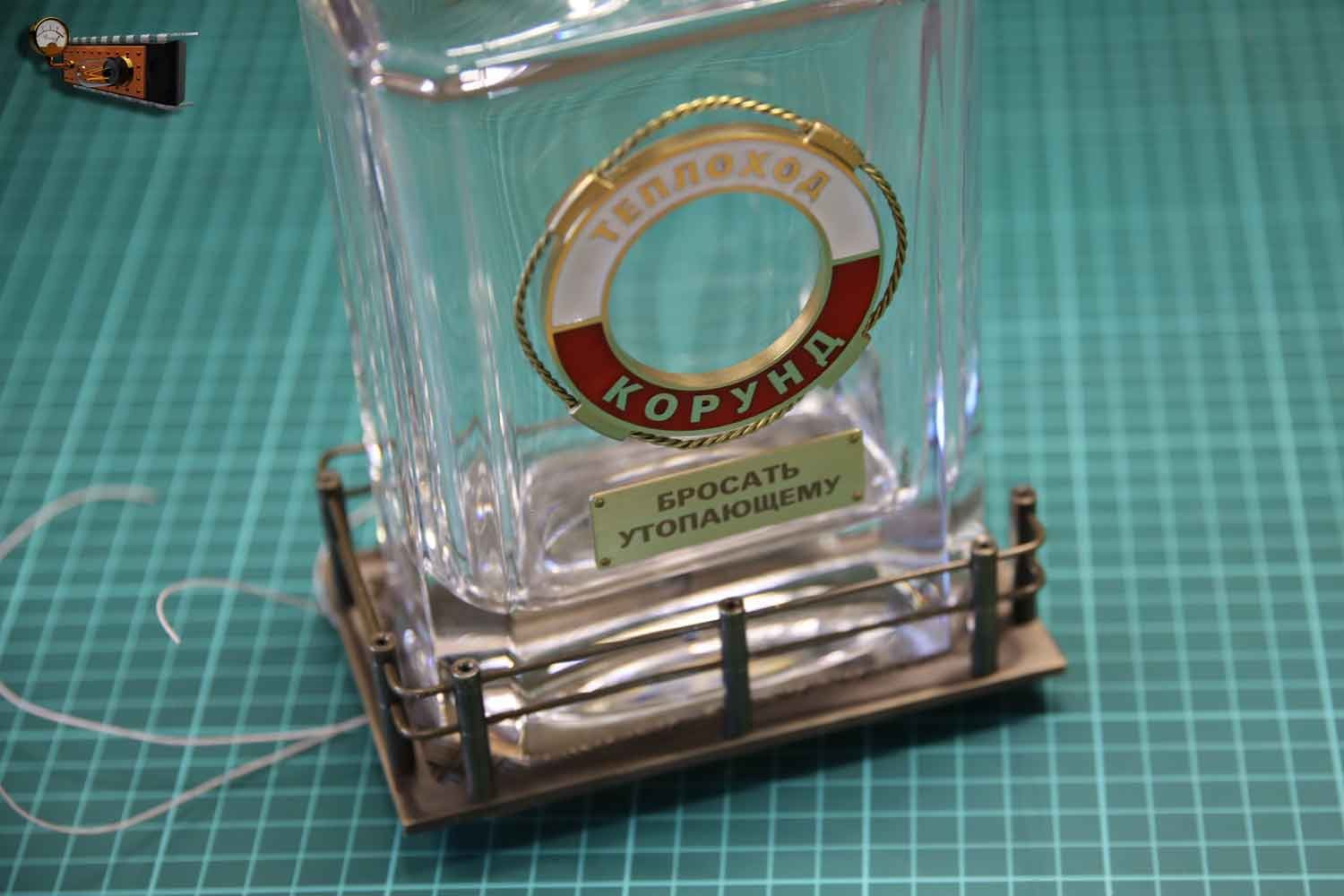

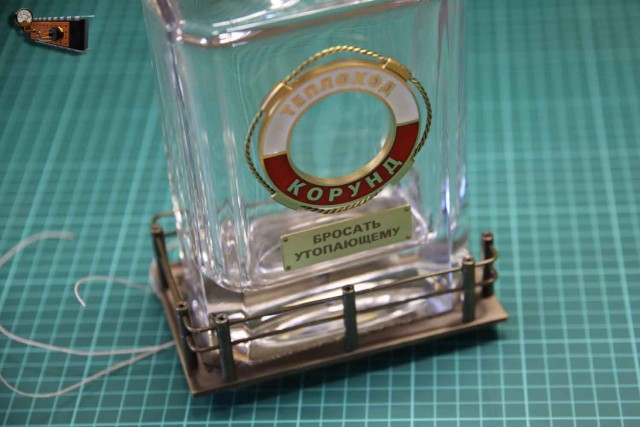

На лицевую сторону сделал спасательный круг с названием теплохода. Надпись сделал лазером методом глубокой гравировки, а потом залил холодной эмалью.

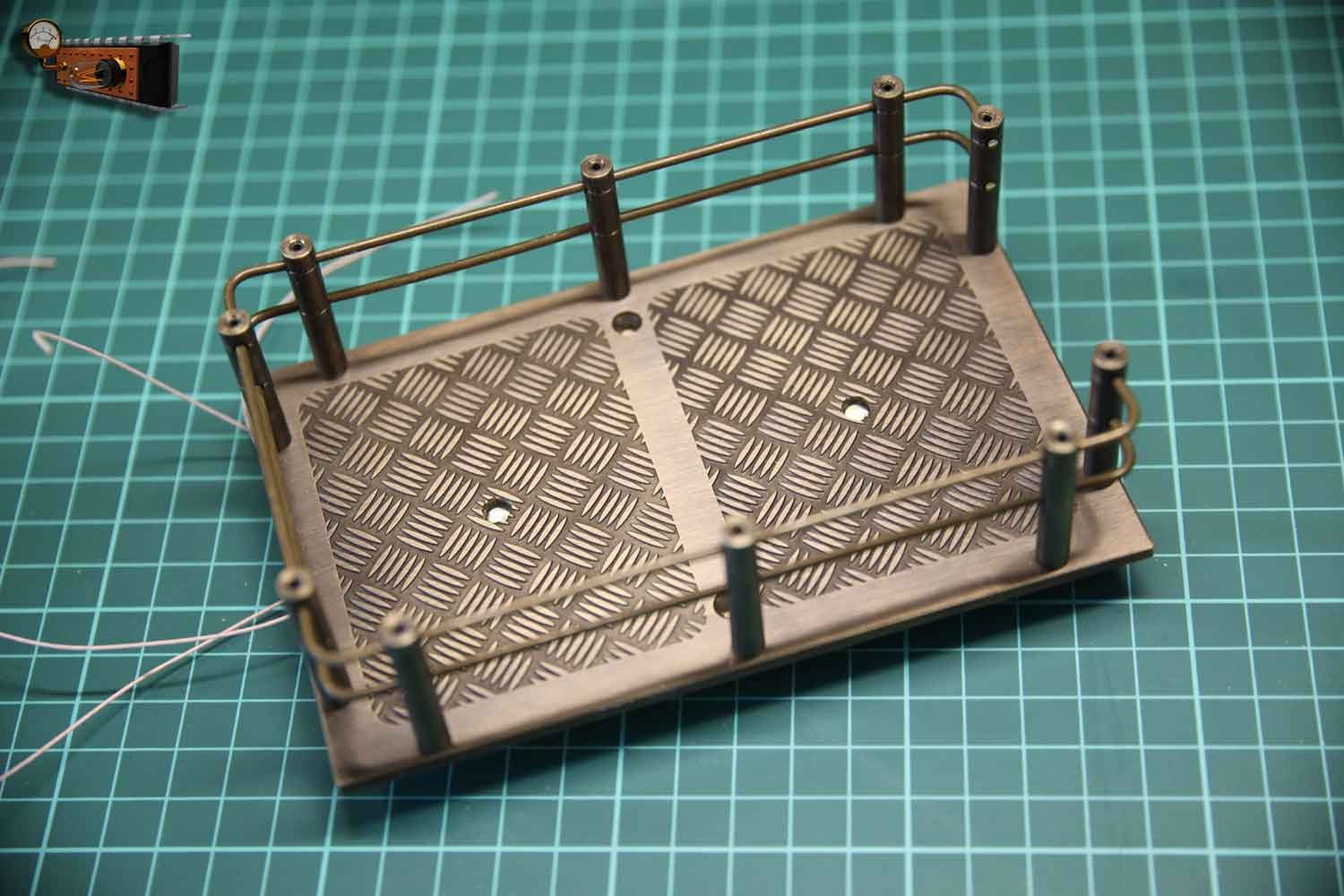

Такой бутылке негоже стоять без оформления, поэтому сделал подставку в виде капитанского мостика, по периметру которого сделал имитацию леерного ограждения. Так же в подставку вмонтированы светодиоды подсветки бутылки. На поверхности подставки лазером сделал имитацию противоскользящего настила.

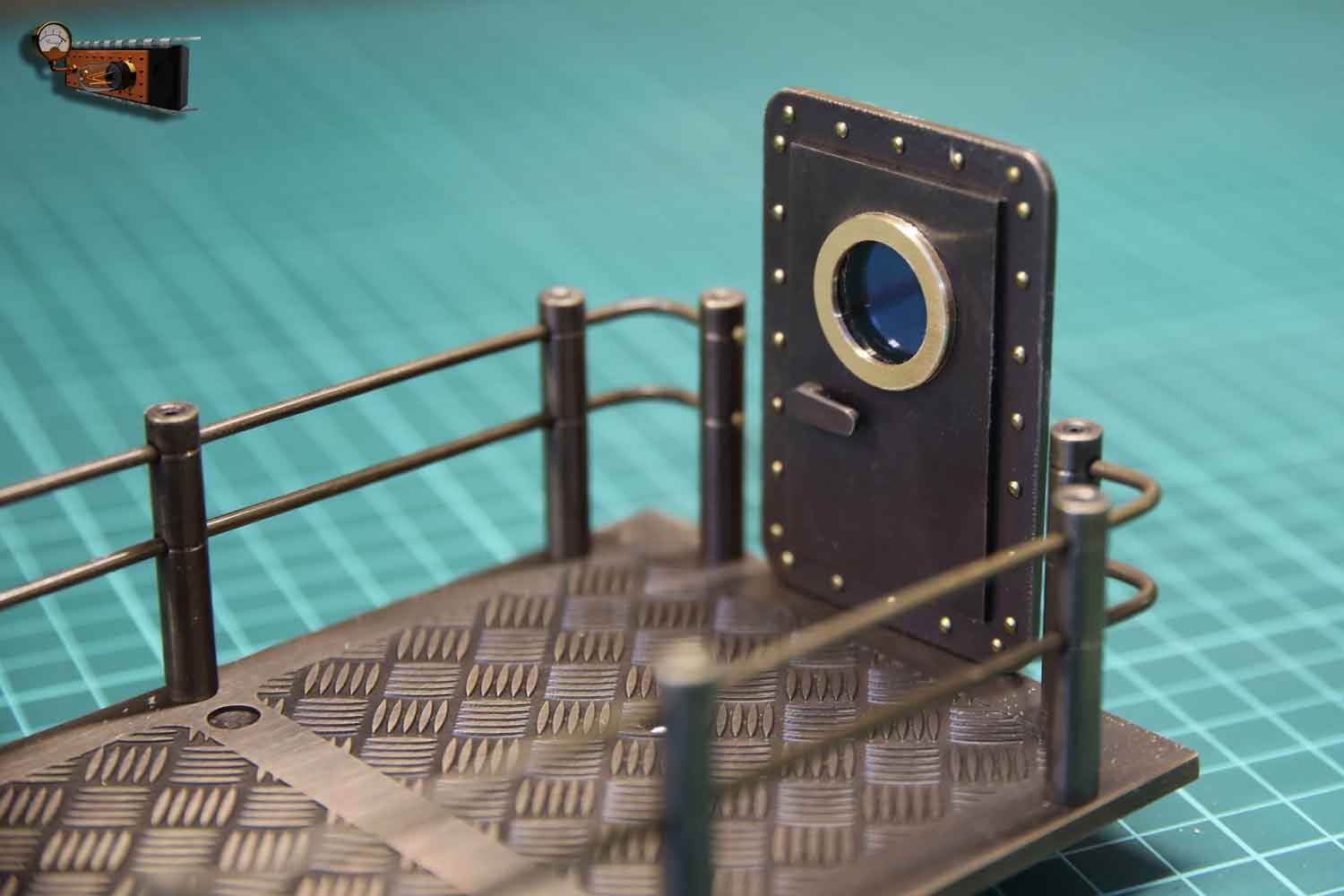

Потом немного подумал и добавил к капитанскому мостику дверь с иллюминатором. Таких дверей я сделаю ещё три штуки и поставлю за каждым стаканом.

Бутылка на капитанском мостике.

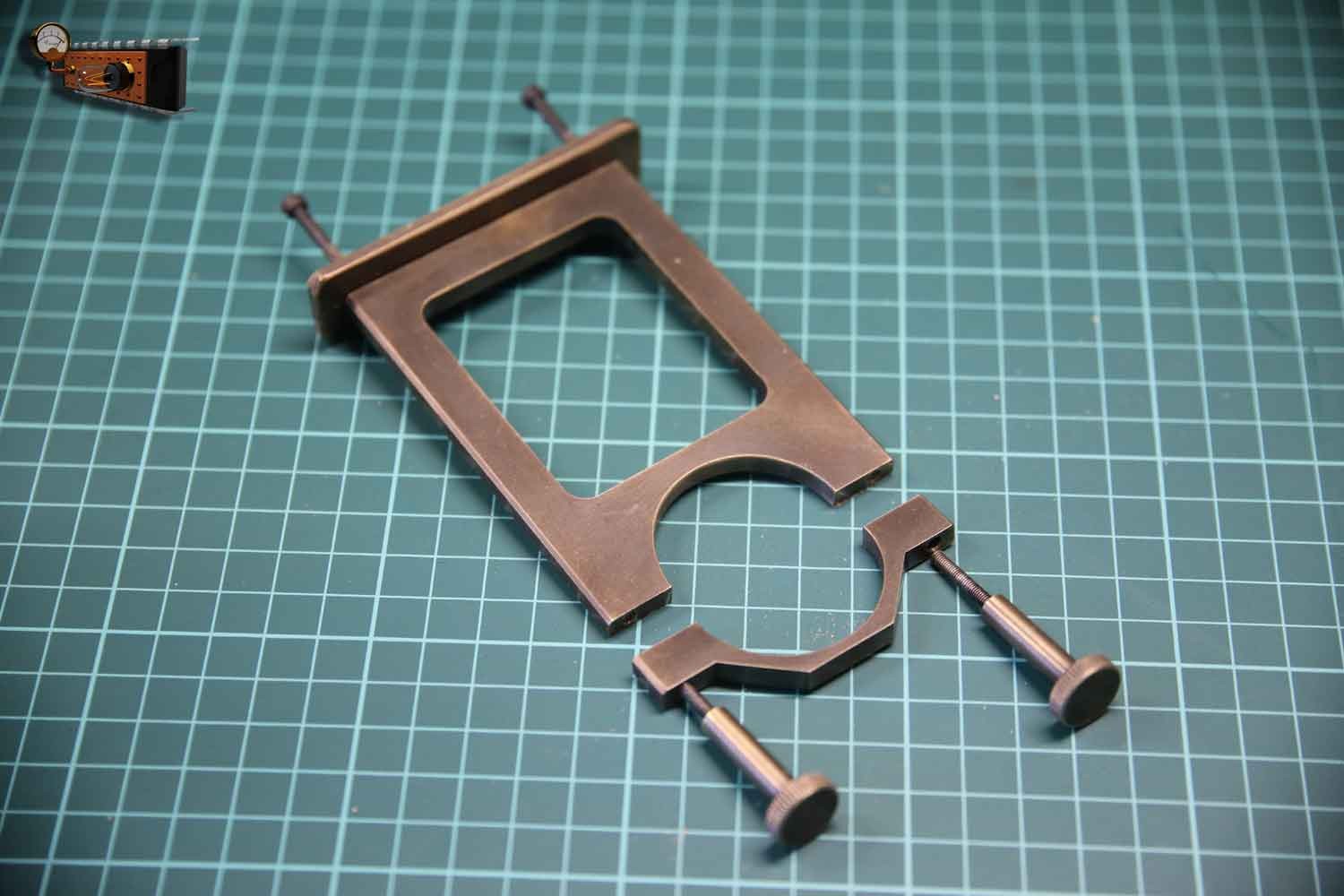

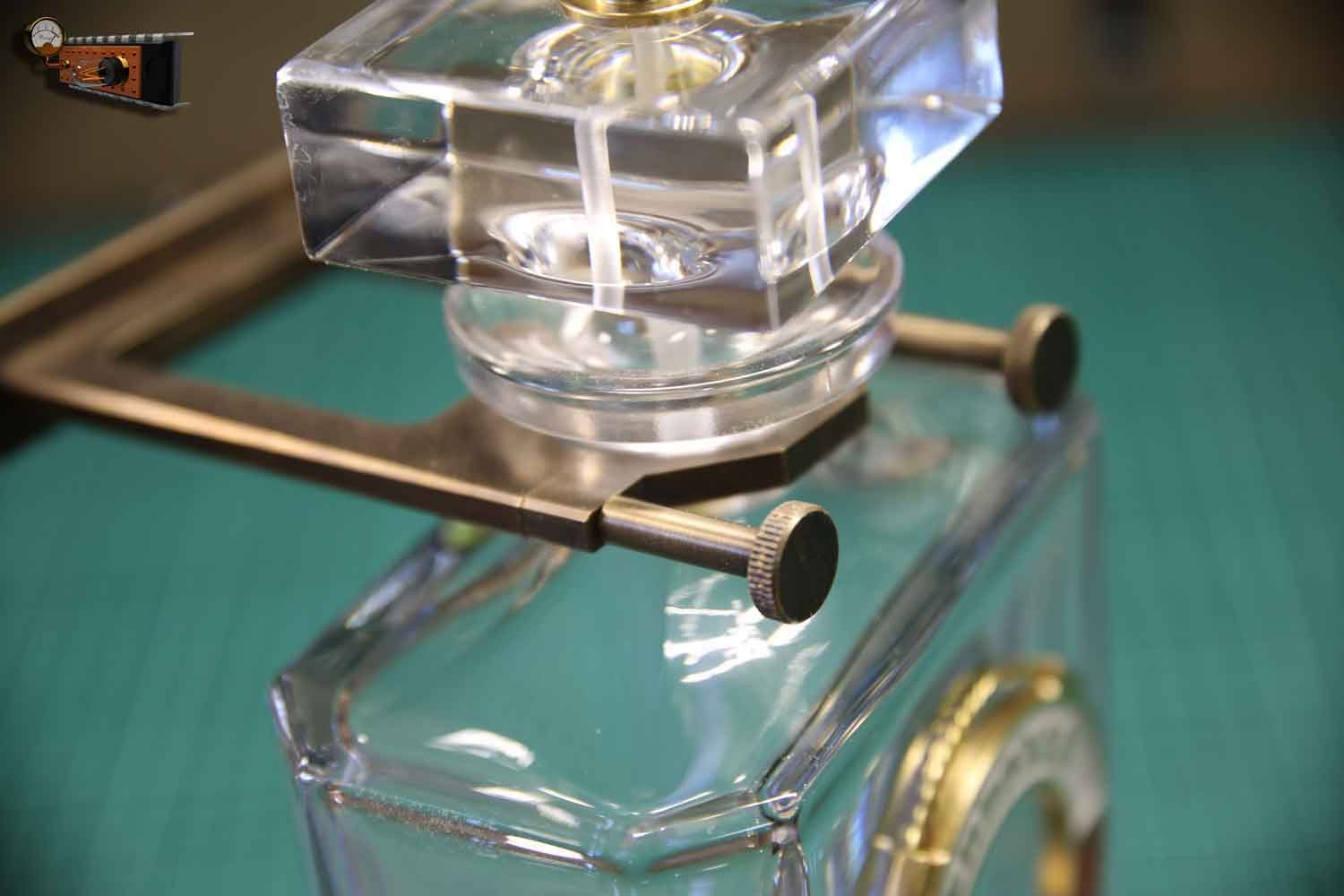

От случайного падения бутылку удерживает специальный держатель.

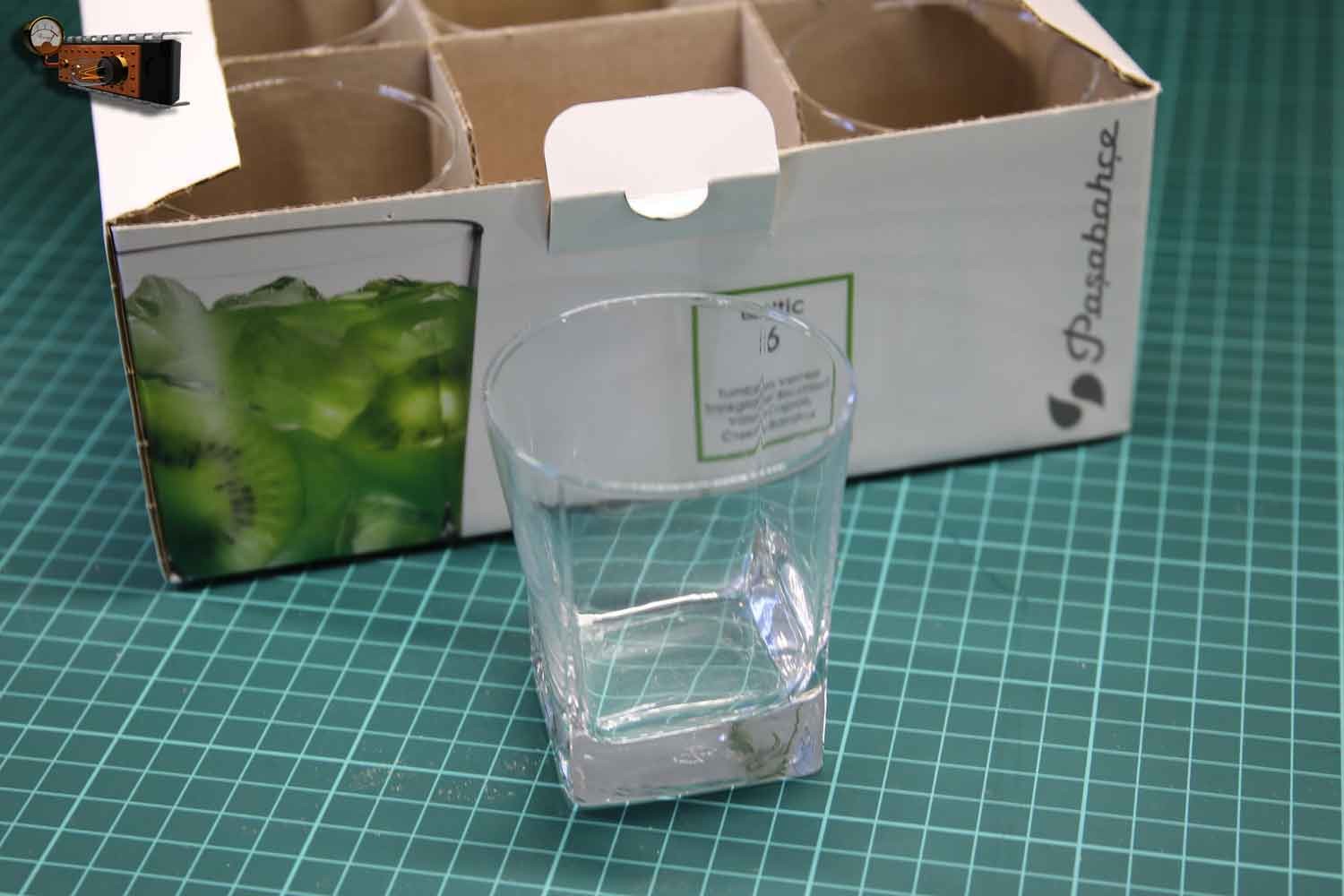

По желанию заказчика в этой наливайке будут использованы стаканы для виски, приобрёл вот такие.

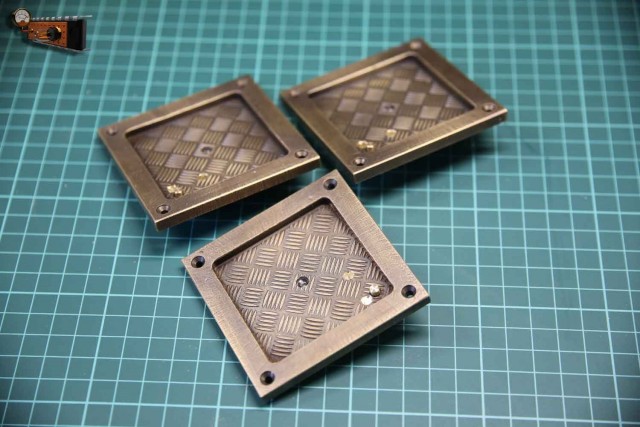

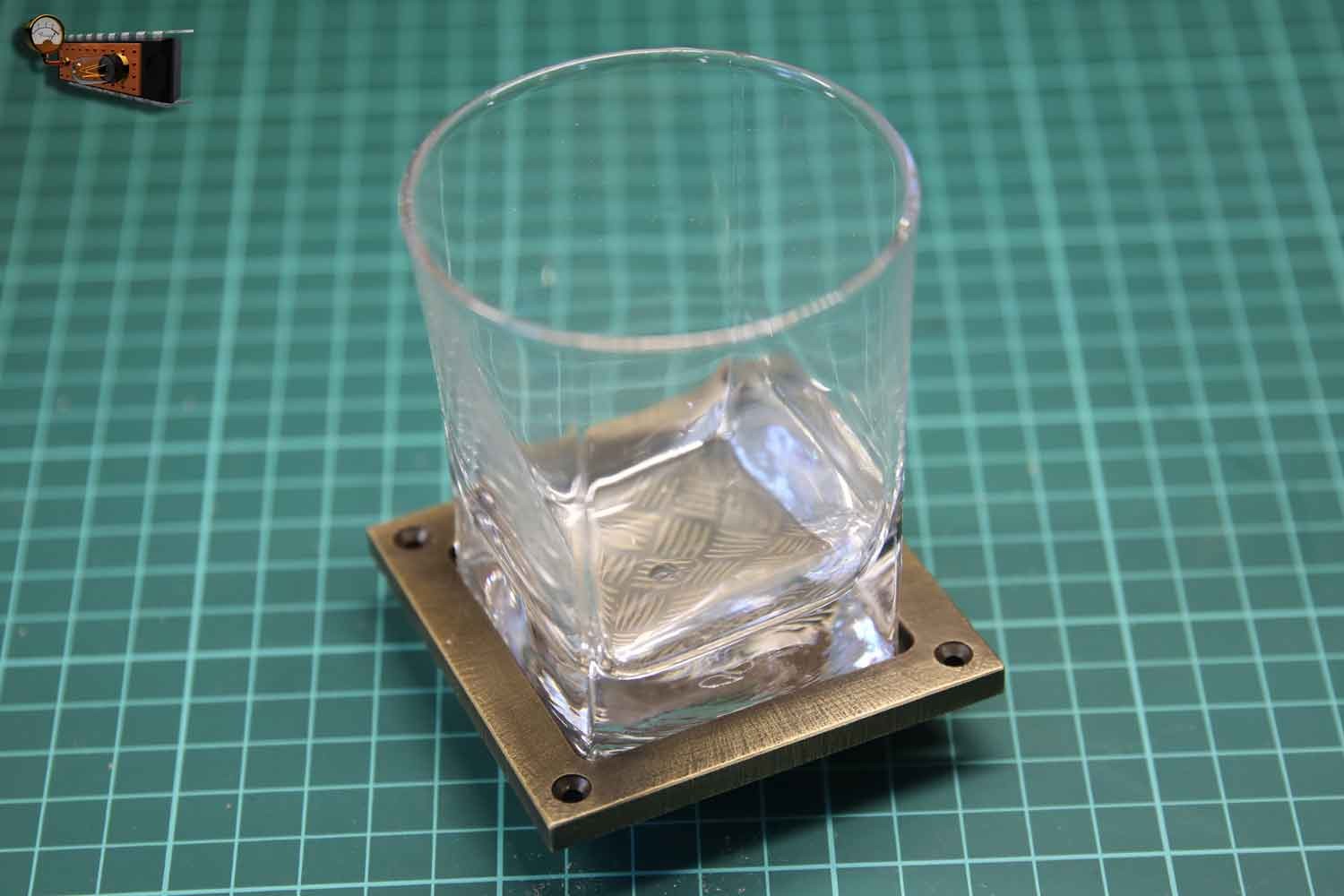

Под каждый стакан, а их будет три, делаю подставку с подсветкой и датчиком наличия стакана.

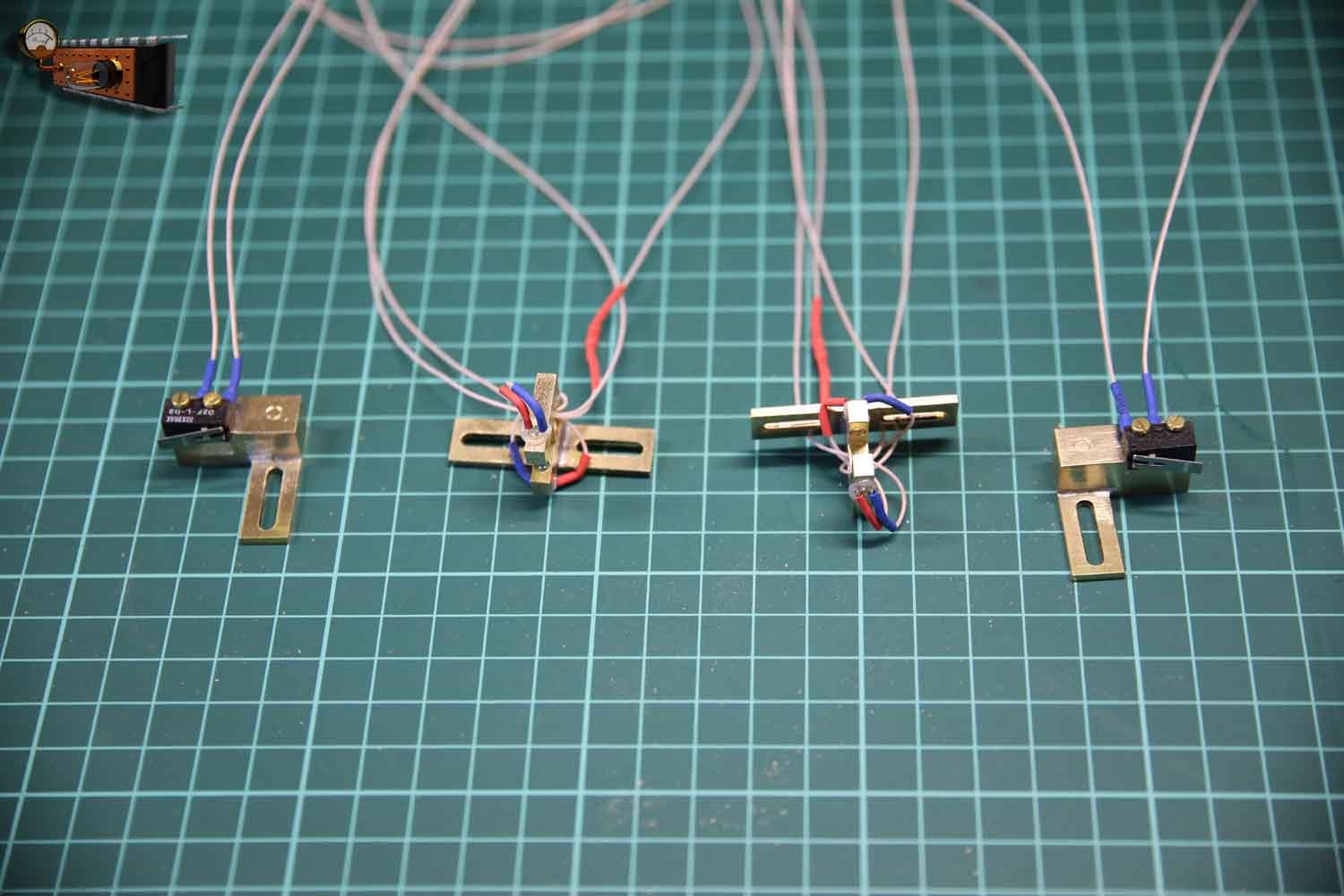

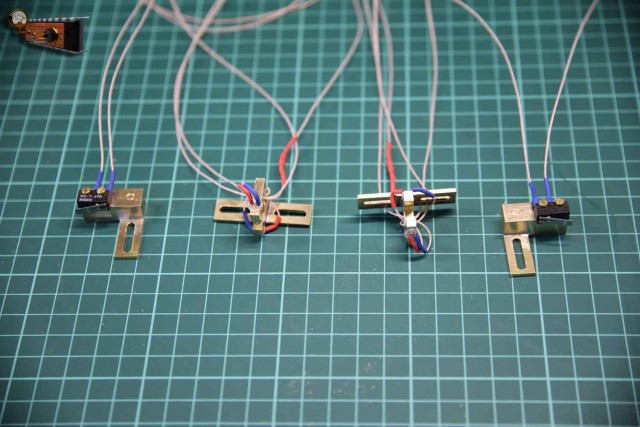

На этом снимке представлены датчики положения разливочного крана. Два из них просто концевые переключатели, а два представляют собой оптопары.

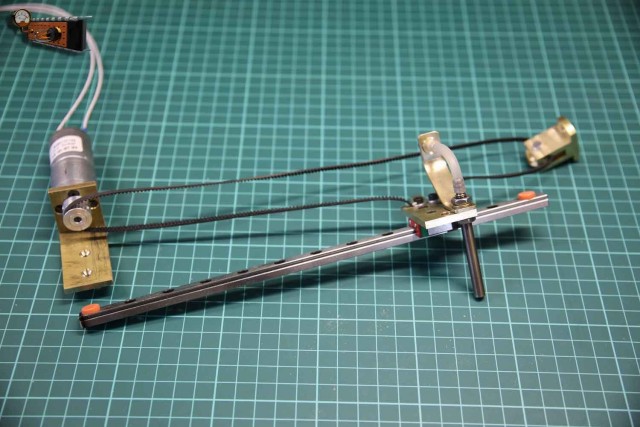

Сам кран будет перемещаться по направляющей от 3D-принтера.

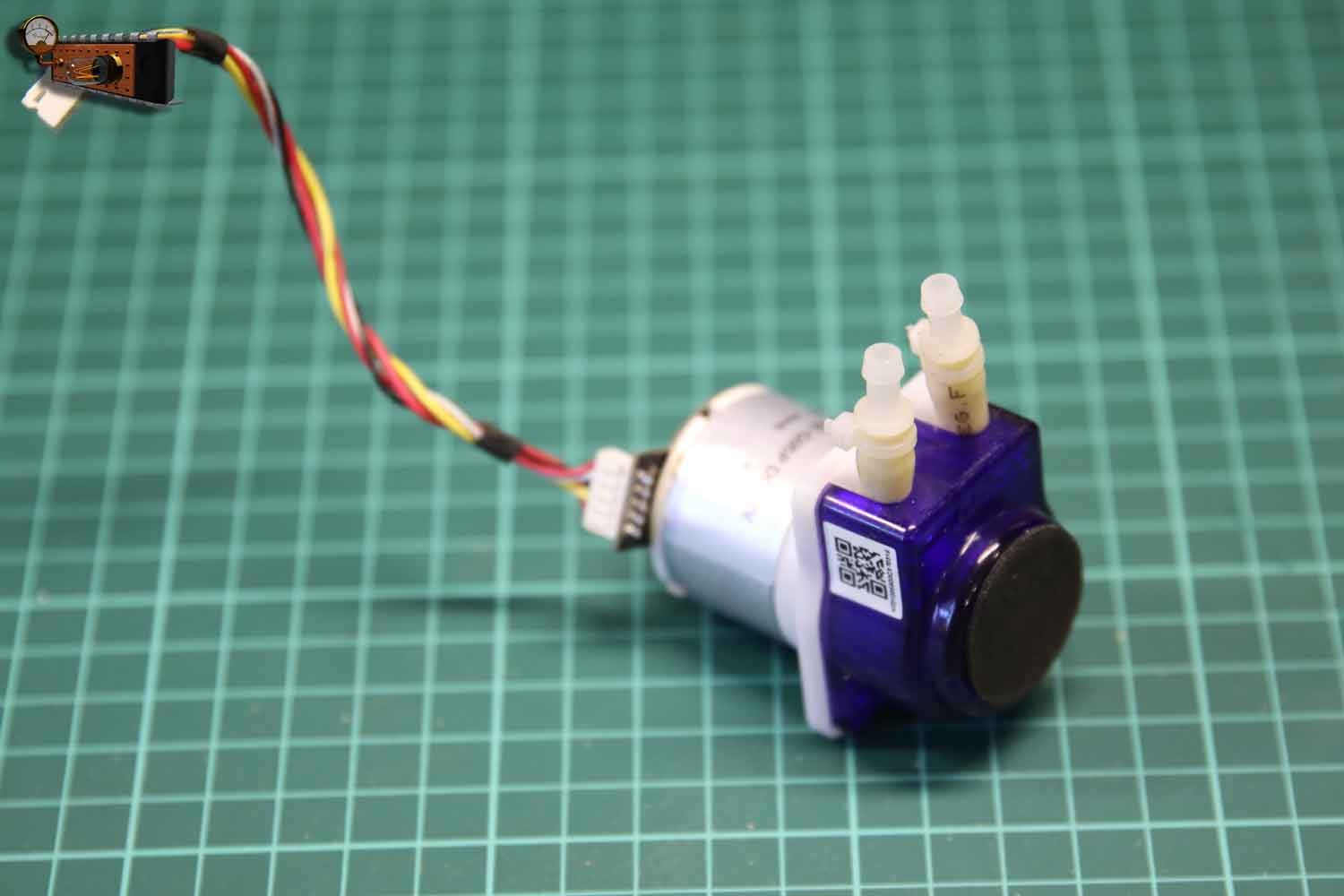

Дозирующий перистальтический насос купил на Али Экспресс.

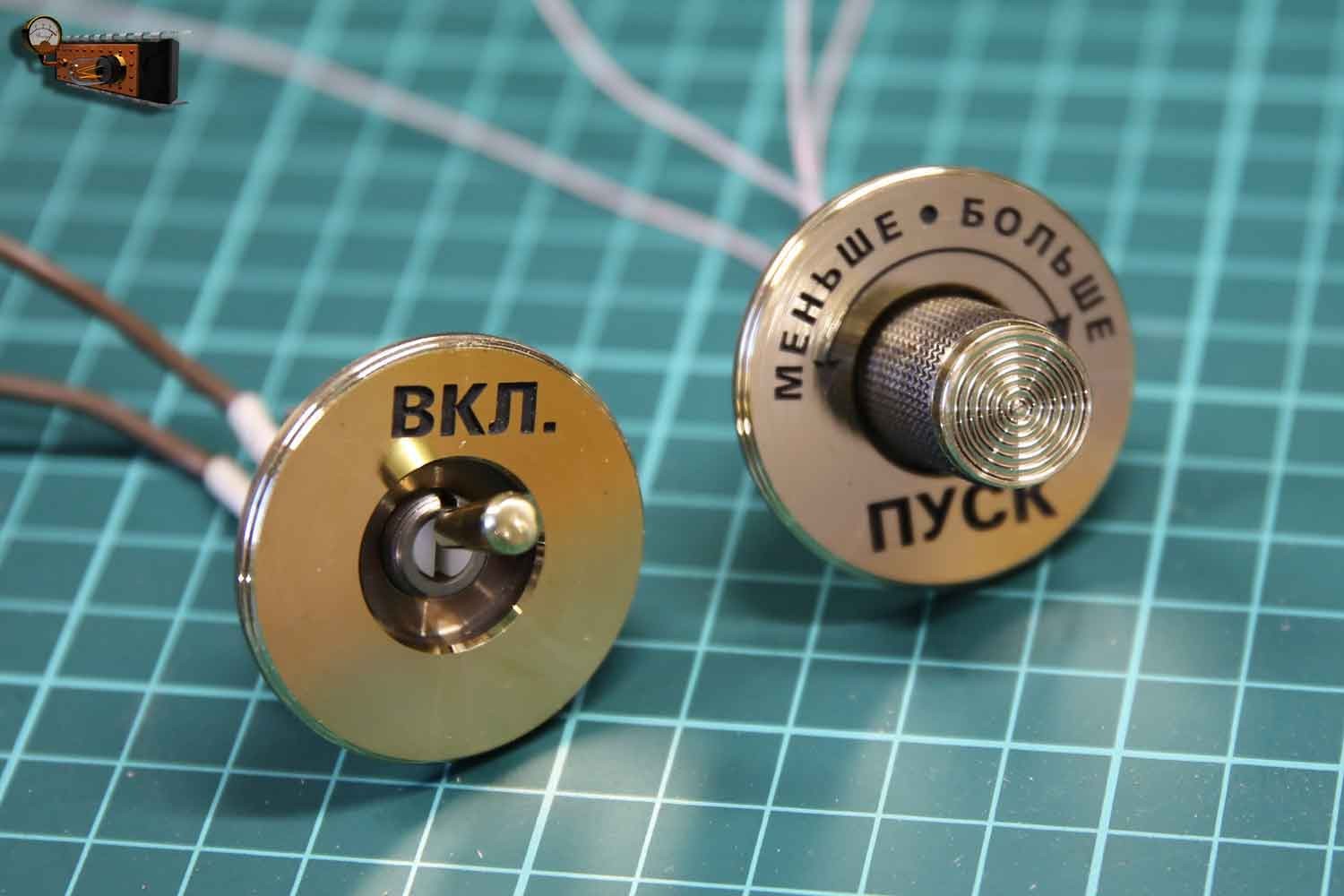

Тумблер включения и энкодер.

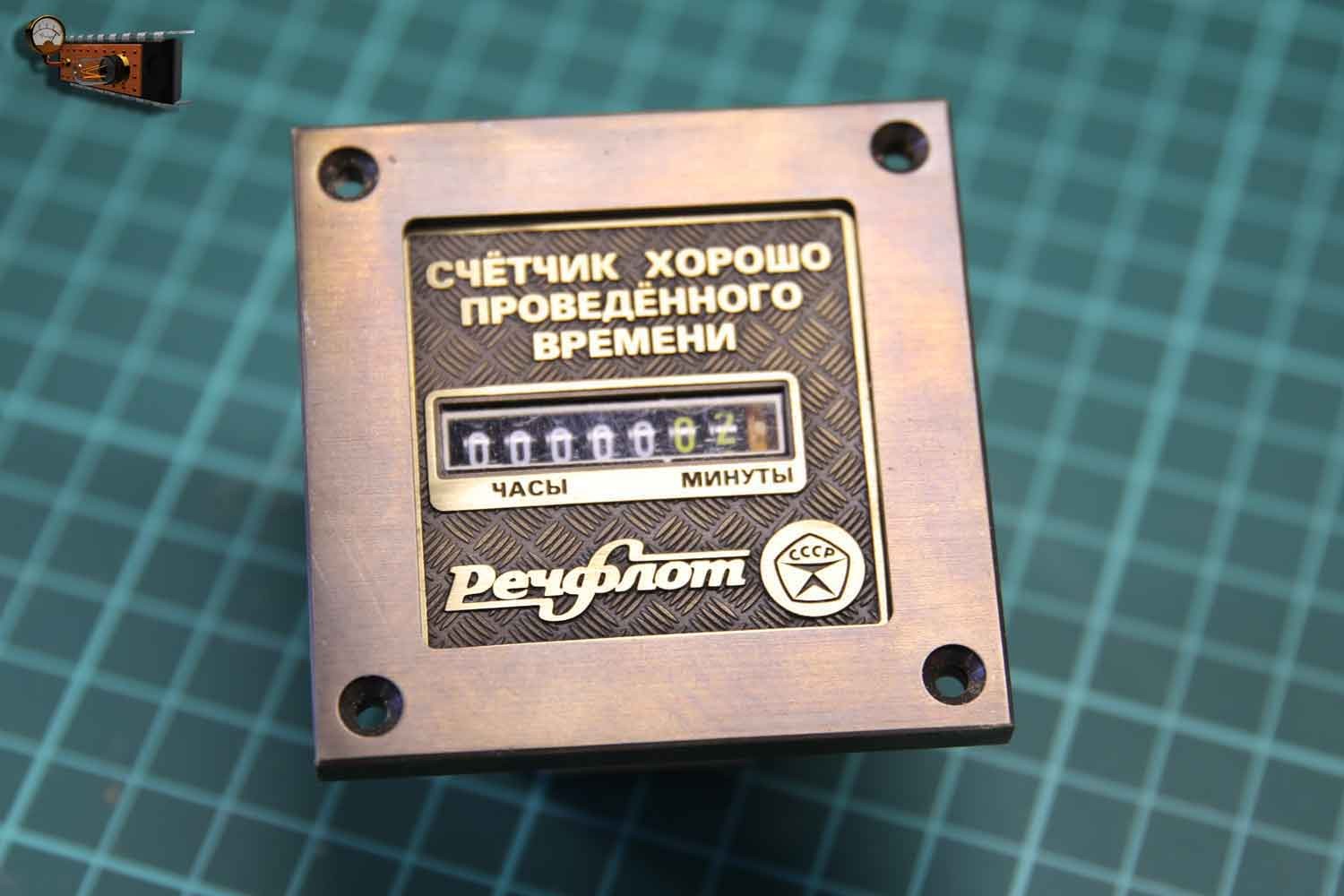

Купил счётчик моторесурса и несколько его переделал. Установлю его на передней панели.

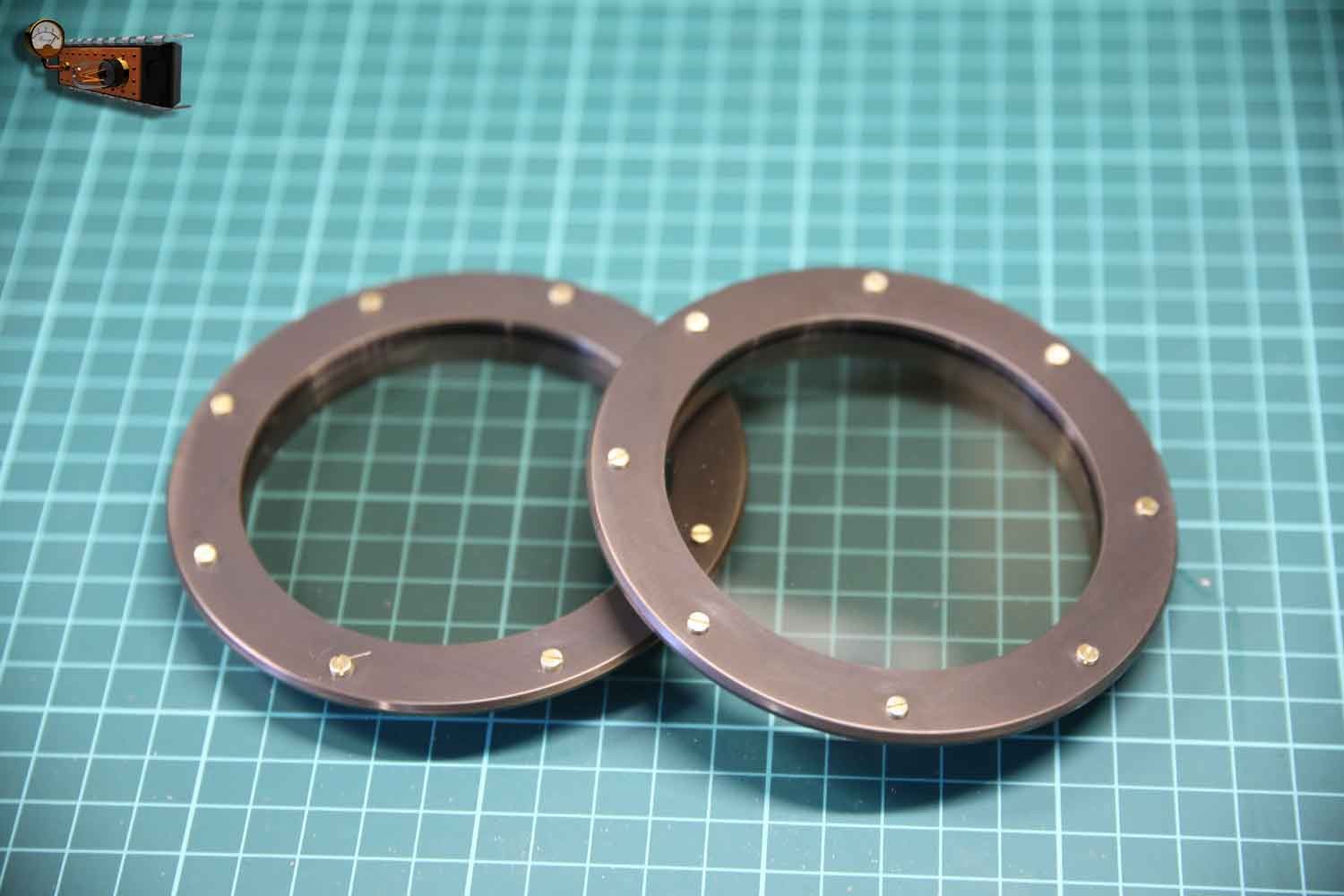

В передние дверцы сундучка вставлю два иллюминатора.

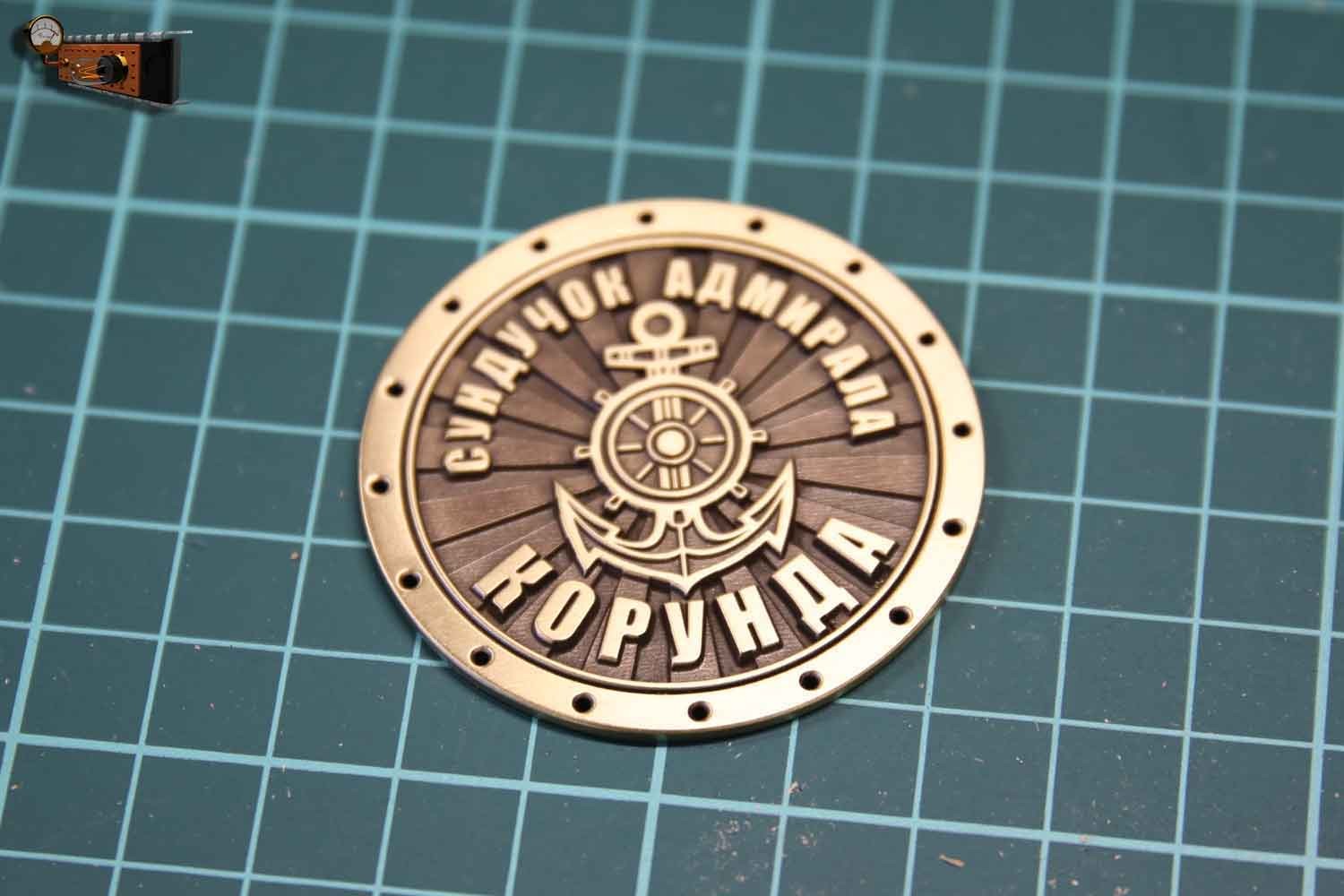

На крышке размещу вот такой шильдик, который сделал на лазерном гравере.

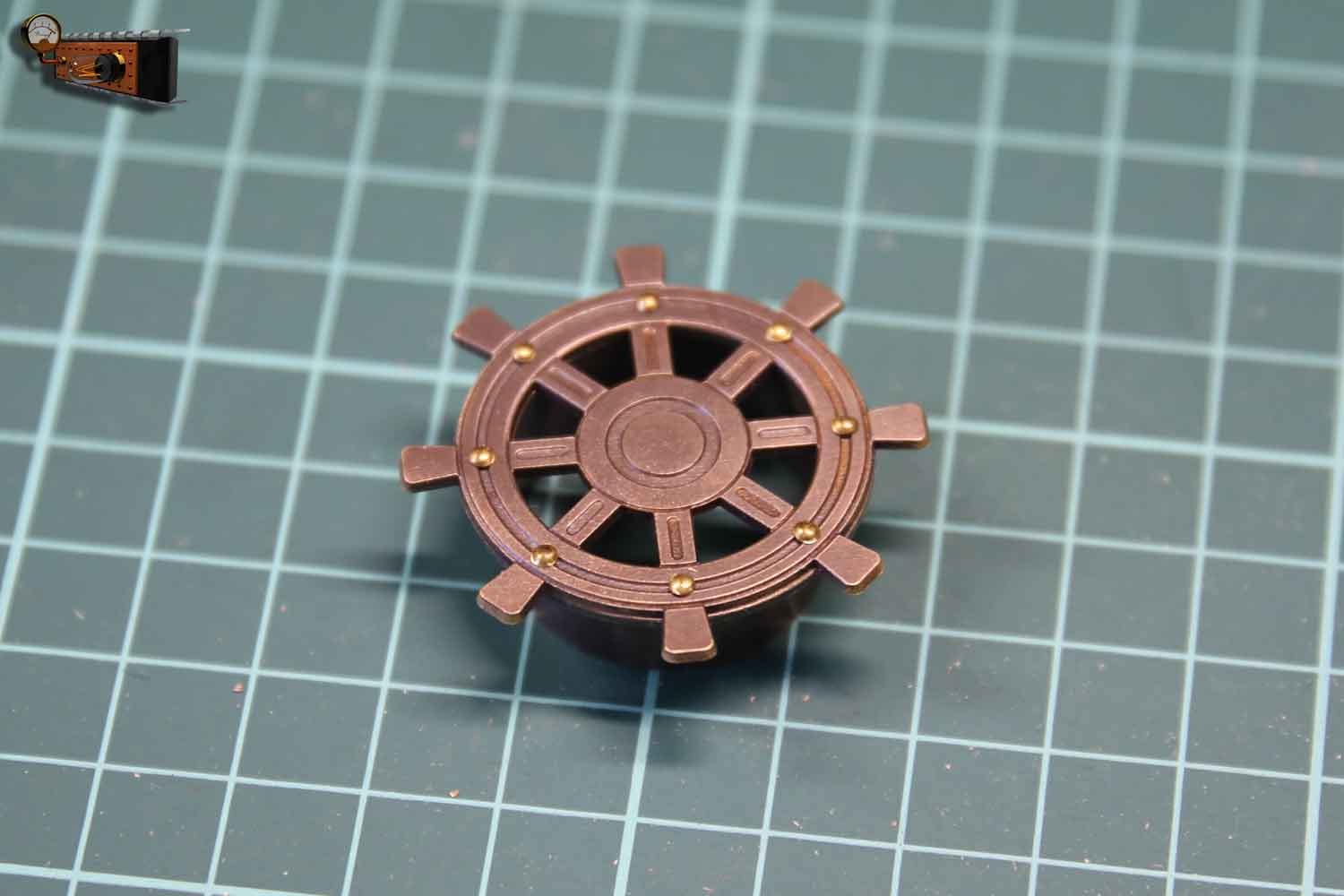

Решётку на динамик сделал в виде штурвала.

Сделал ещё кучку деталей: петли, ручки, рамку на индикатор и т.д.

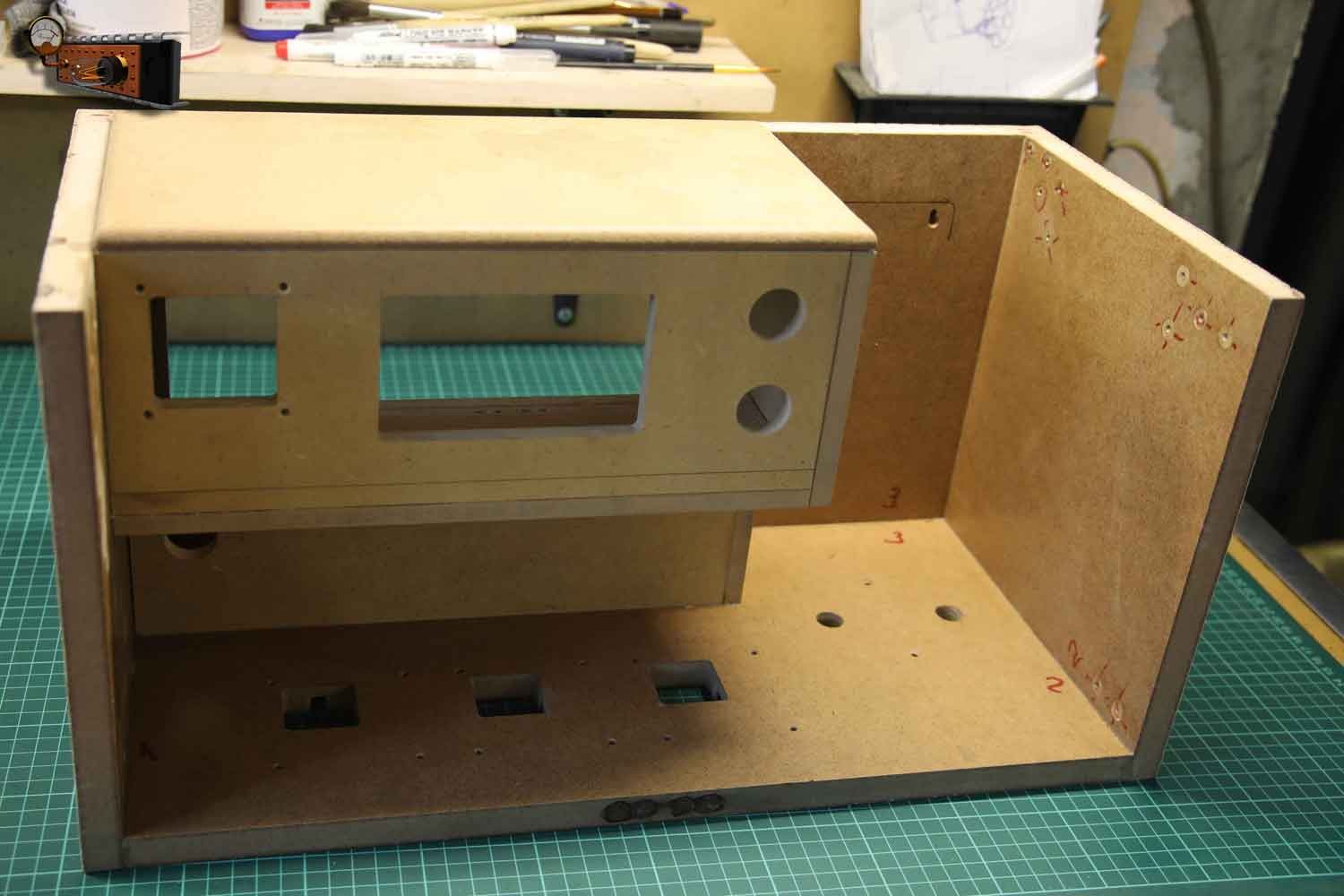

Корпус делается из МДФ.
