РЛС Лена-М в Ненецком АО

В Советском Союзе, ещё в середине 1950-х годов было принято решение разрабатывать новые радиолокационные станции не в виде передвижных устройств на автомобильных шасси и прицепах, а в виде стационарных помещений, расположенных на закреплённых за ними позициях. Это позволяло создавать большие антенны, не экономить на числе аппаратуры и её размерах, а также расположить аппаратуру с защитой её от морозов или зноя.

Одной из таких новых разработок РЛС получившая название Лена-М или П-70, или как её ныне часто называют Лена П-70. Станция была разработана в Горьковском НИИ Радиотехники в период 1960-1968 годы и предназначалась для работы на протяжённых границах страны. Главным конструктором стал Овсянников Василий Иванович, автор уже зарекомендовавшей себя РЛС П-14 или Лена.

Станция П-70 работала в метровом диапазоне волн и обладала несколькими выдающимися особенностями. Во-первых, она имела максимальную отдачу мощности с единицы площади антенны, а именно 17000 Ватт с квадратного метра. Для примера, РЛС П-14 могла отдать лишь 500 Вт с квадрата. При этом мощность передатчика составляла около 20 кВт.Во-вторых, на Лене П-70 был впервые в мире применён зондирующий сигнал сложной формы. Представьте, что РЛС при своей работе испускает в пространство простые радиосигналы, например "пиу", "пиу", "пиу". Отразившись от предметов, они возвращаются, антенна их ловит и определяет где и что находится. Однако, эти сигналы весьма просты и различного вида помехи изменяют картинку, рождая ложные "пиу", которые легко принять за самолёт. Чтобы уменьшить влияние шумов и помех, применяют сложные сигналы.

Это сообщение отредактировал molokovoz - 19.04.2025 - 11:00

То есть, станция отправляет уже не "пиу", а скажем "пи-пи-пиу-пиу-пи-пиу-пиу-пи-пи". Вероятность появления помехи такой формы уже куда меньше, чем простой помехи, что увеличивает эффективность работы станции.Идея со сложным сигналом достаточно простая, но в послевоенные годы наталкивалась на теоретические и технические трудности связанные с требованиям излучать мощные но короткие сигналы (мощность влияла на дальность обнаружения, длительность сигнала на разрешающую способность, но техника не позволяла добиться такого сочетания и выходило либо мощно-коротко, либо слабо-длинно.) Наконец, учёные пришли к решению генерировать мощный но длинные сигнал, а затем сжимать его.

Теория сжатия сигналов была разработана ко второй половине 50-х годов (засекречена в Союзе до начала 70-х). Таким образом, сжимая сигналы в 50 раз, Лена П-70 позволила обнаруживать цели на расстоянии до 2300 километров, обогнав по разрешающей способности предыдущую разработку в 10 раз). Конечно, это предельная граница в идеальных условиях, а на практике цель с отражающей способностью эквивалентной самолёту Миг-17 обнаруживалась за 390 километров (высота полёта 10 км). При высоте полёта 100 метров, расстоянии сокращалось до 40 километров.

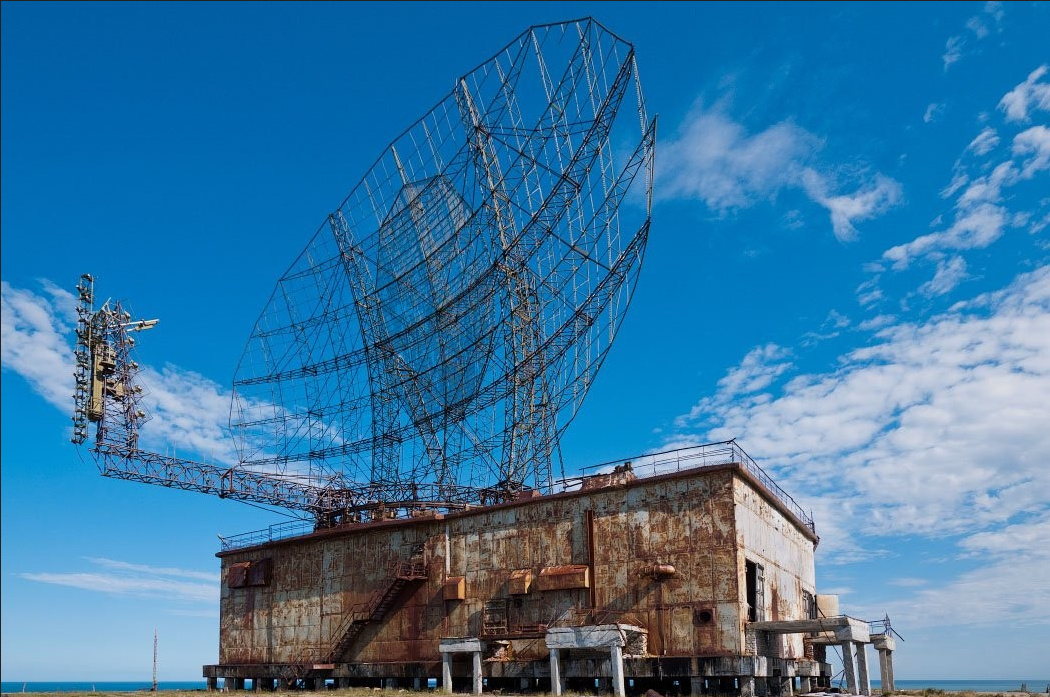

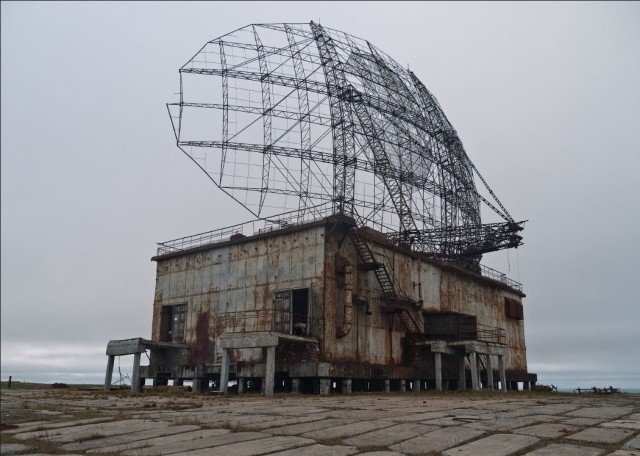

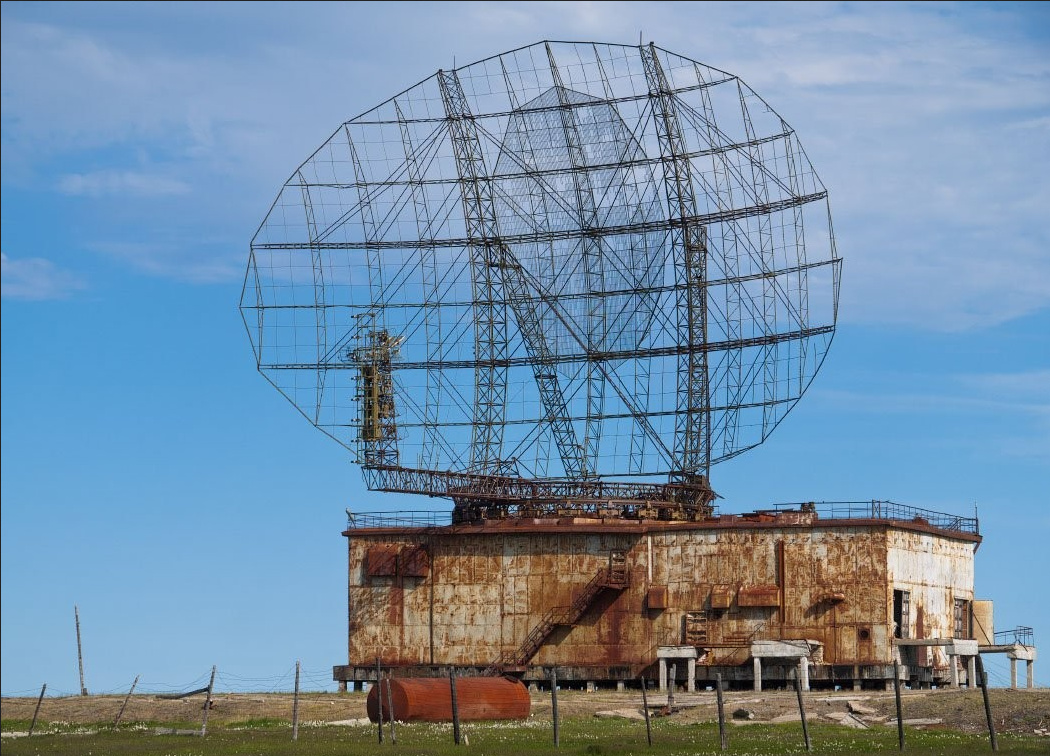

В процессе создания станции было решено ещё множество других проблем, рассмотрение которых тянет на отдельную специальную статью, посему мы оставим их и перейдем к описанию самой станции. Всего было построено 11 Лен, из них одна на территории завода и одна на полигоне Капустин-Яр. Остальные восемь были расположены по периметру границ Советского Союза и последняя в Монгольской Народной Республике. Вся аппаратура РЛС размещалась в двухэтажном здании, обитом железом и оборудованного гермодверьми.

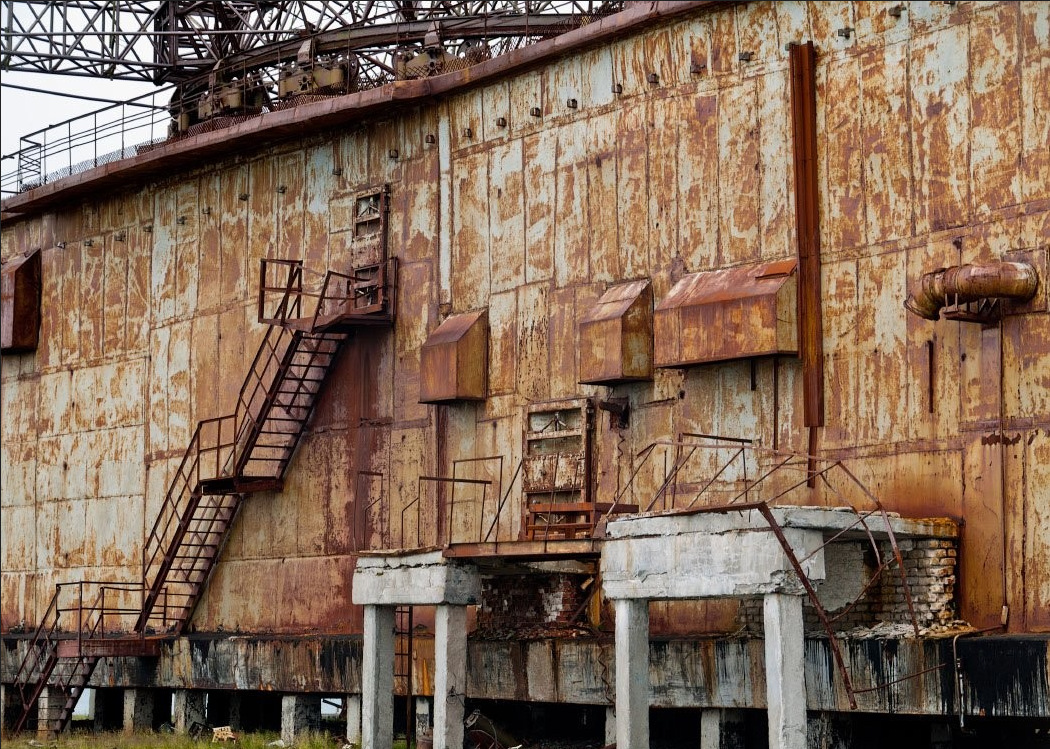

В полярных районах вечной мерзлоты, здание устанавливали на сваи. Комплект для сбора станции состоял из 605 ящиков и 30 кабельных бобин. Для транспортировки комплекта к месту сборки требовалось привлечение двух четырёхосных вагонов, 35 полувагонов, 128 автомашин Краз-2556, 150 вертолётов типа В-10 и 22 самолётов Ан-22. При всём этом станция собралась специальным подразделением в количестве 45 человек за 210 дней.

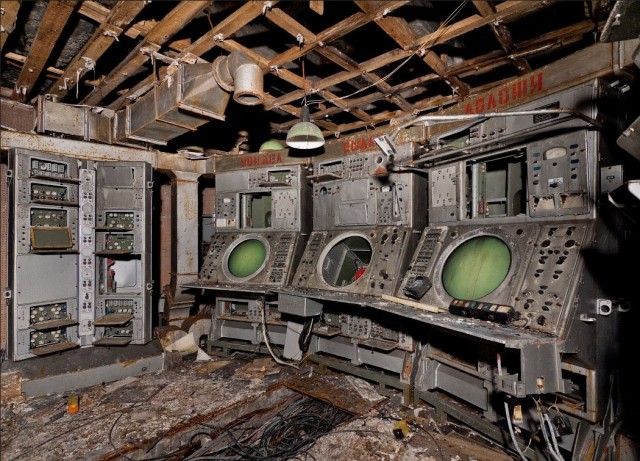

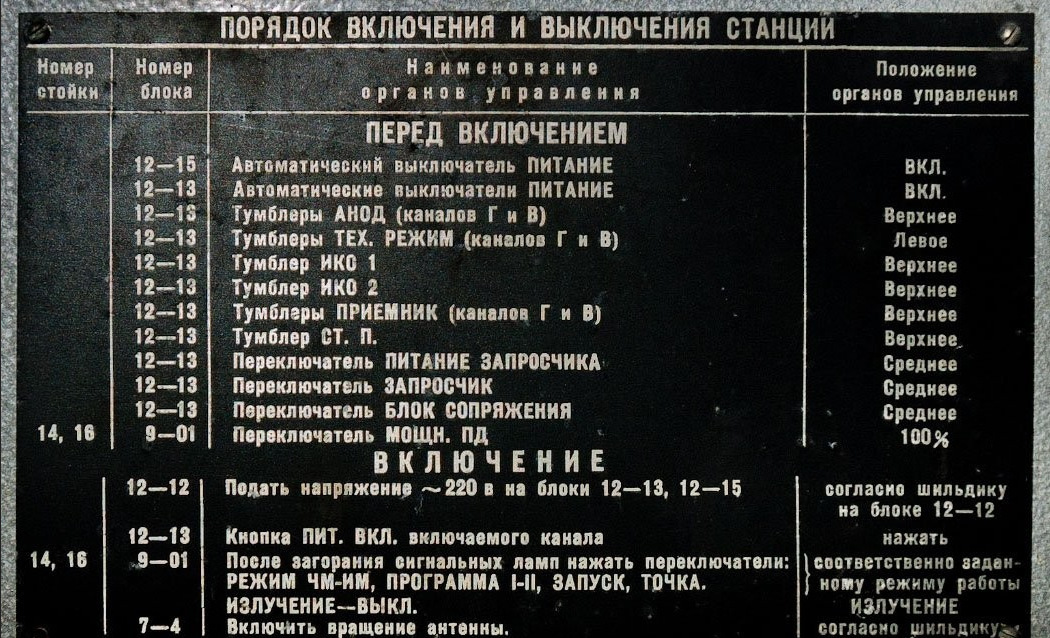

В центре второго этажа располагался центральный пульт управления с индикаторами кругового обзора установленных в дугообразной консоли.

В его составе находилось два индикатора кругового обзора, один индикатор "азимут-дальность", один индикатор скорости помехи, два индикатора контроля, устройства дистанционного управления аппаратурой и контроля аппаратуры.

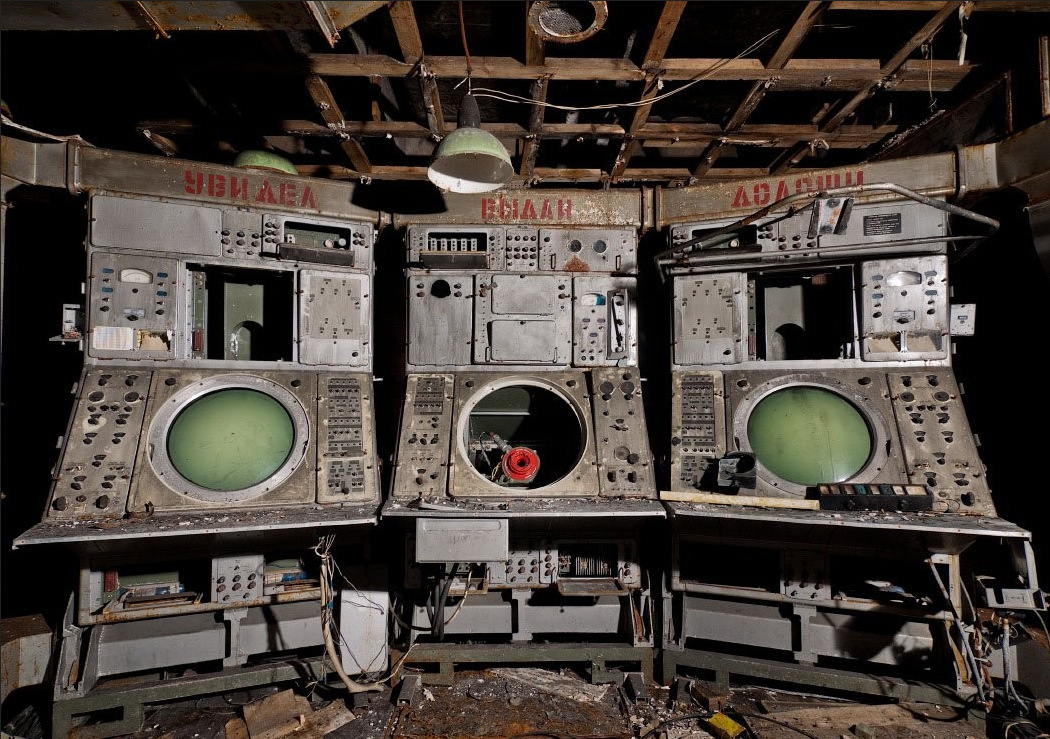

Центральный пульт управления

Центральный пульт управления

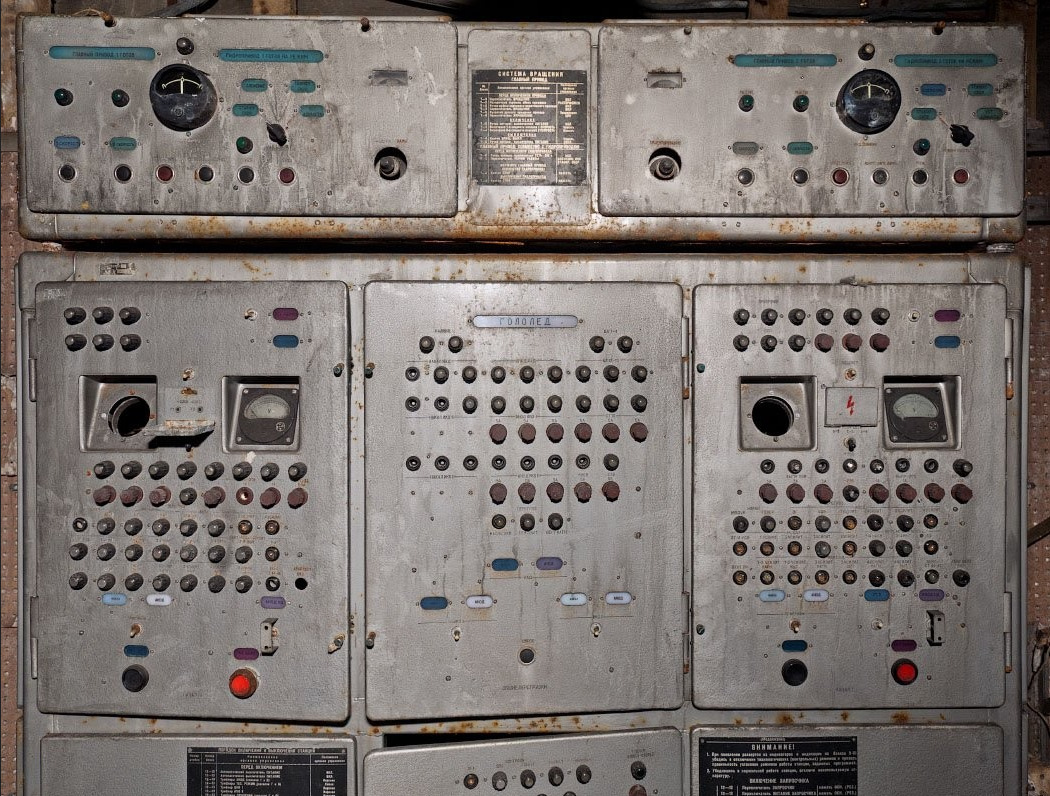

Позади экранов центральная стойка электропитания.

В дежурном режиме станция потребляла не более 100 кВт по аппаратуре и 145 кВт на вращение антенны. В боевом режиме (включены оба канала) мощности возрастали в два раза.

Это сообщение отредактировал molokovoz - 19.04.2025 - 11:10

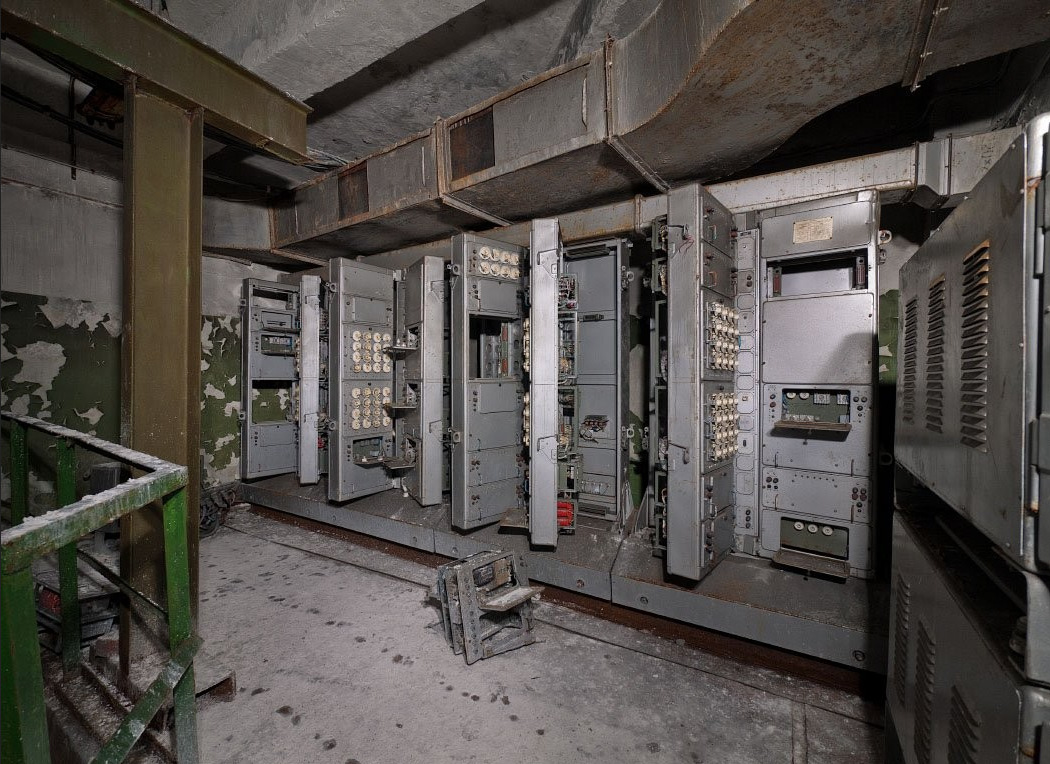

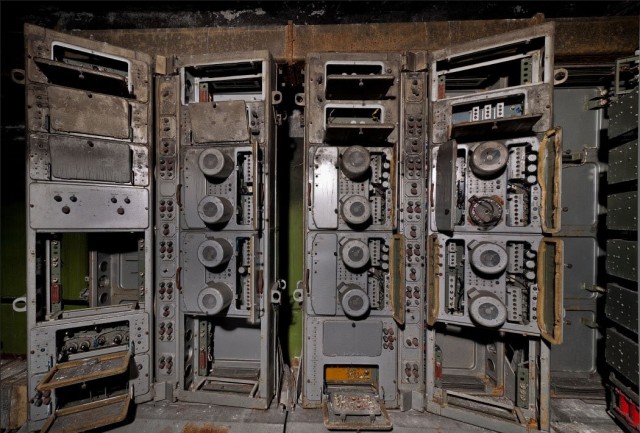

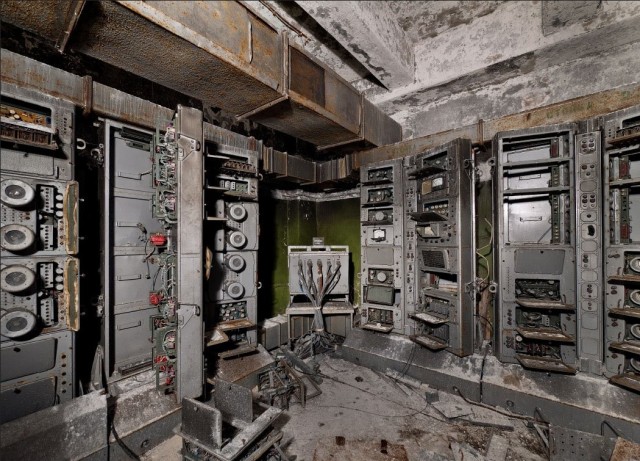

Рядом размещались два одинаковых комплекта приемников, аппаратуры обработки и защиты от помех, в том числе самонаводящихся снарядов.

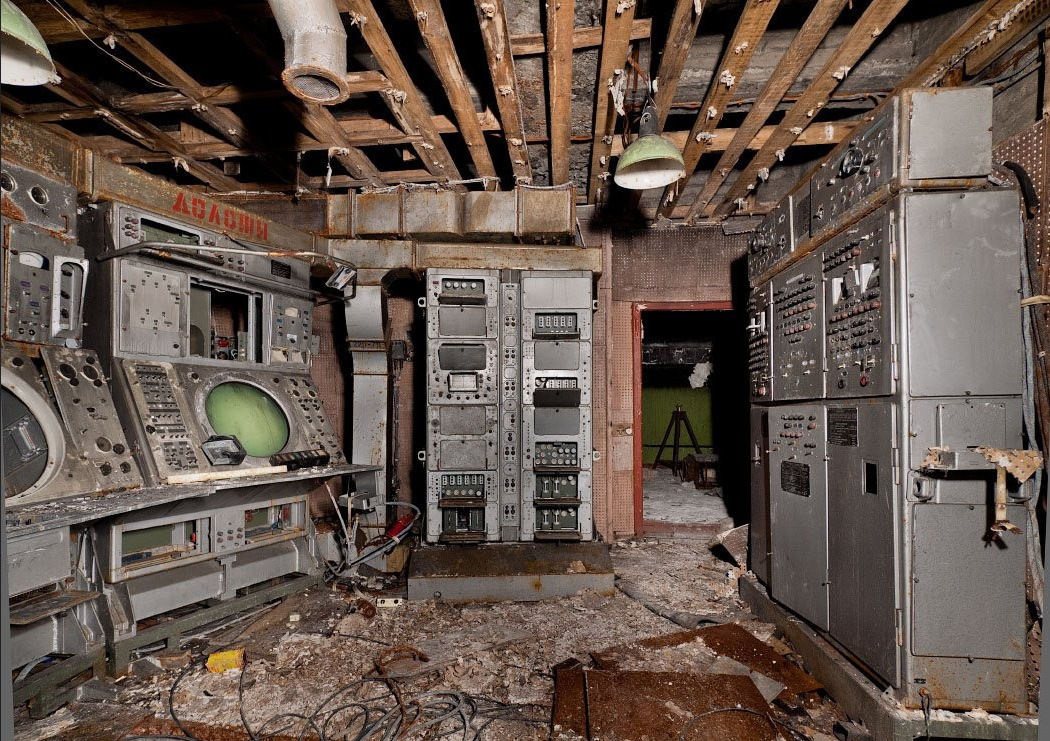

Аппаратура

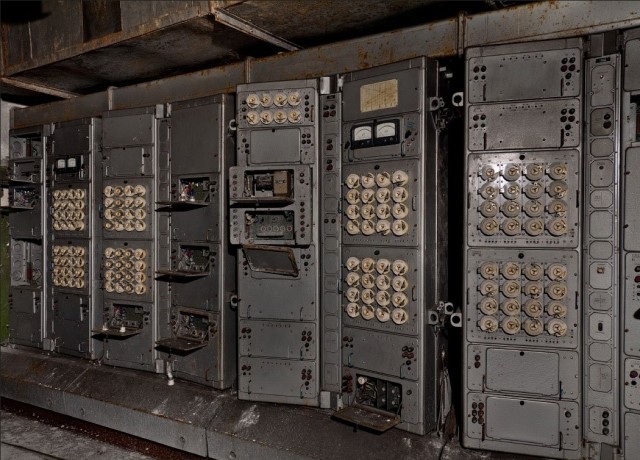

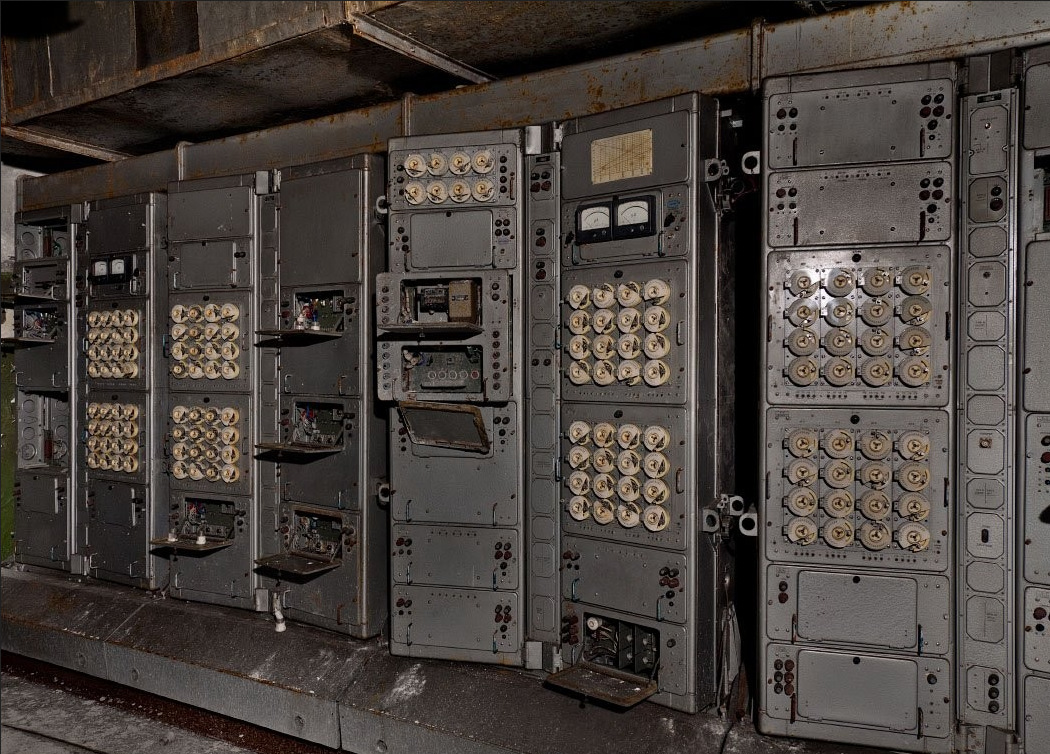

Ещё

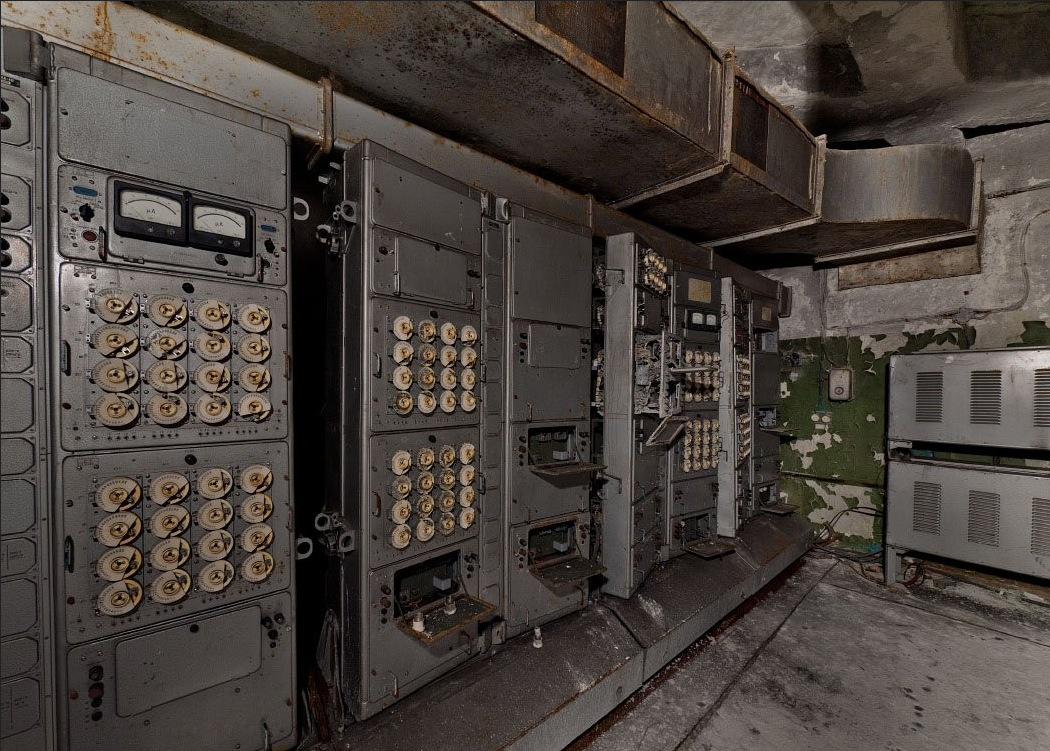

и ещё

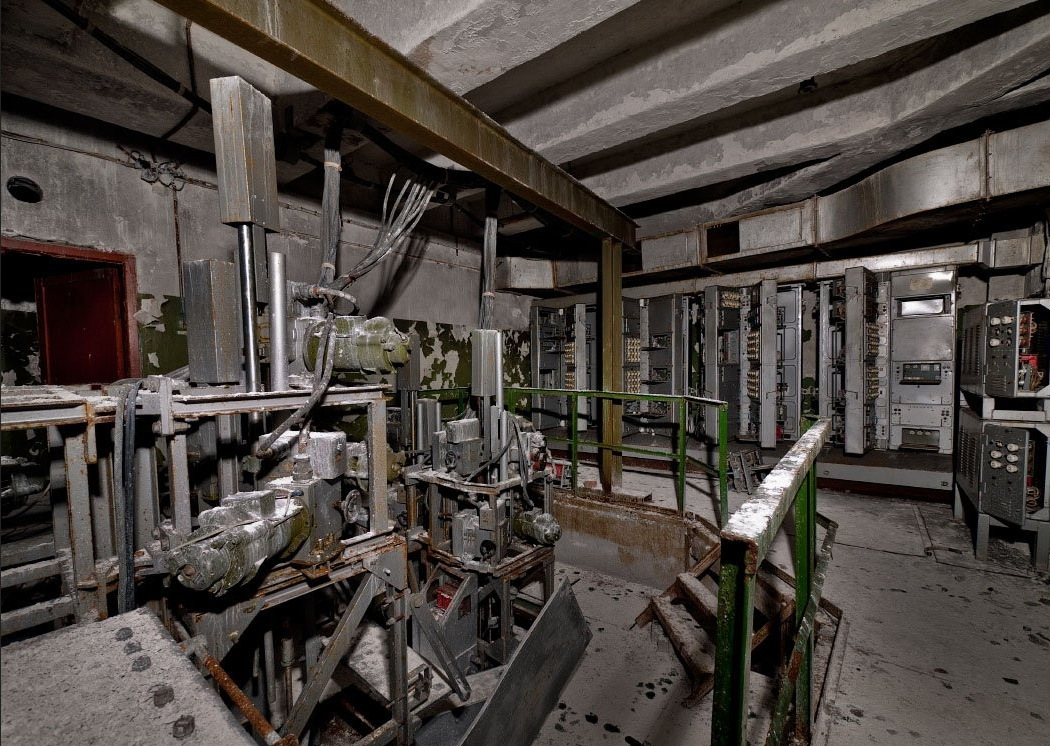

Самый большой зал второго этажа занимало оборудование передатчика.

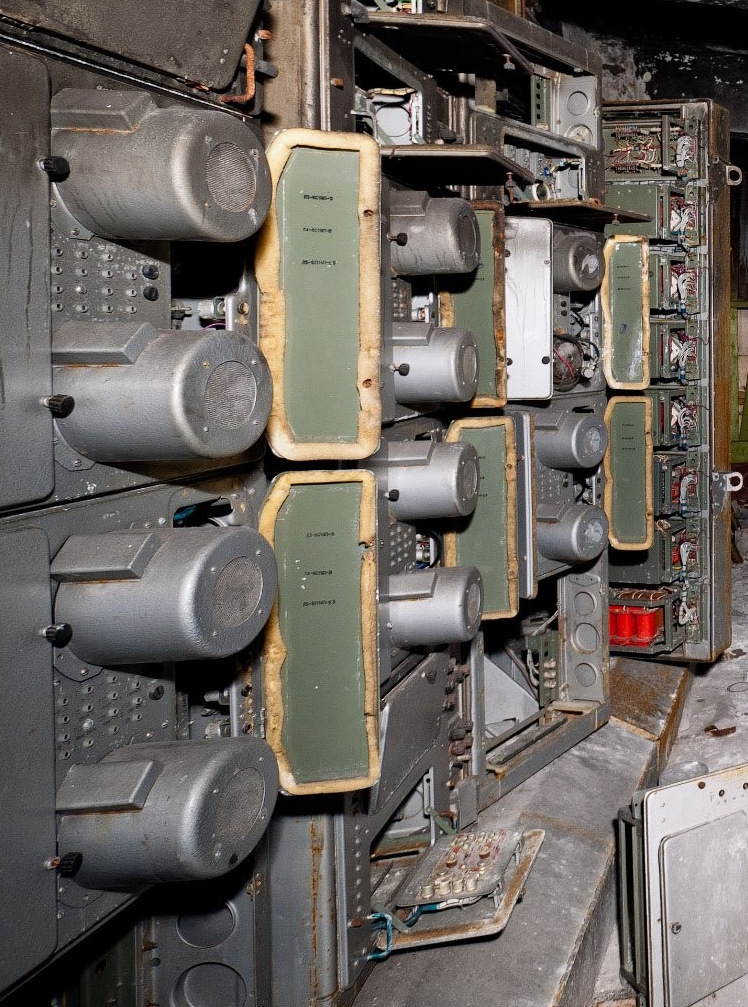

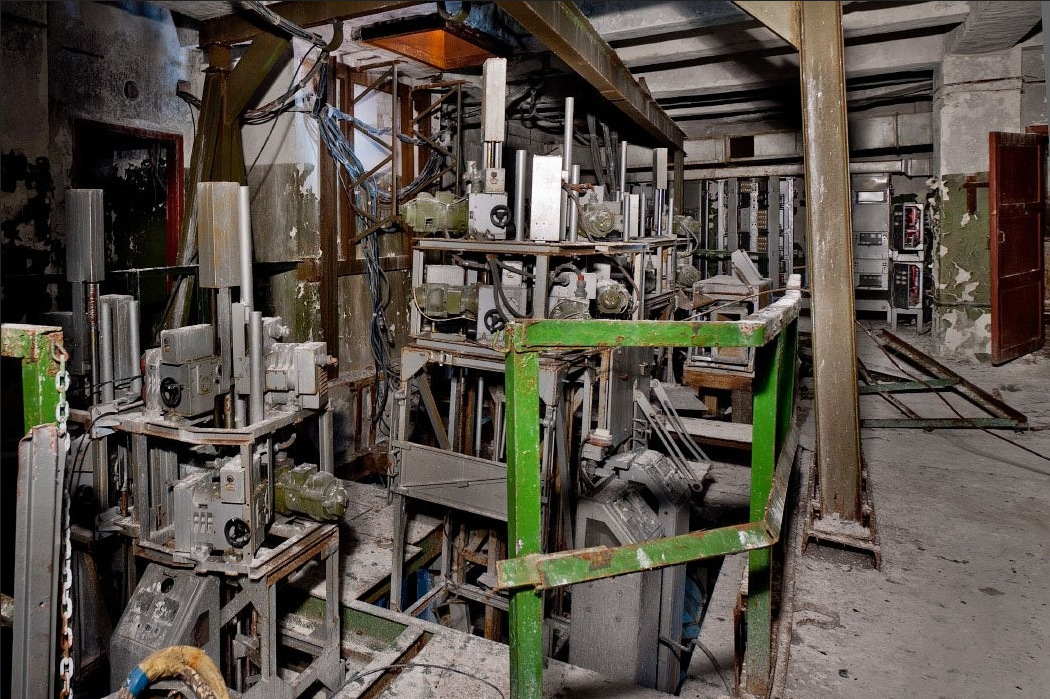

На фото стойки усилителя мощности в открытом и закрытом состоянии.

ещё

стойки усилителя мощности

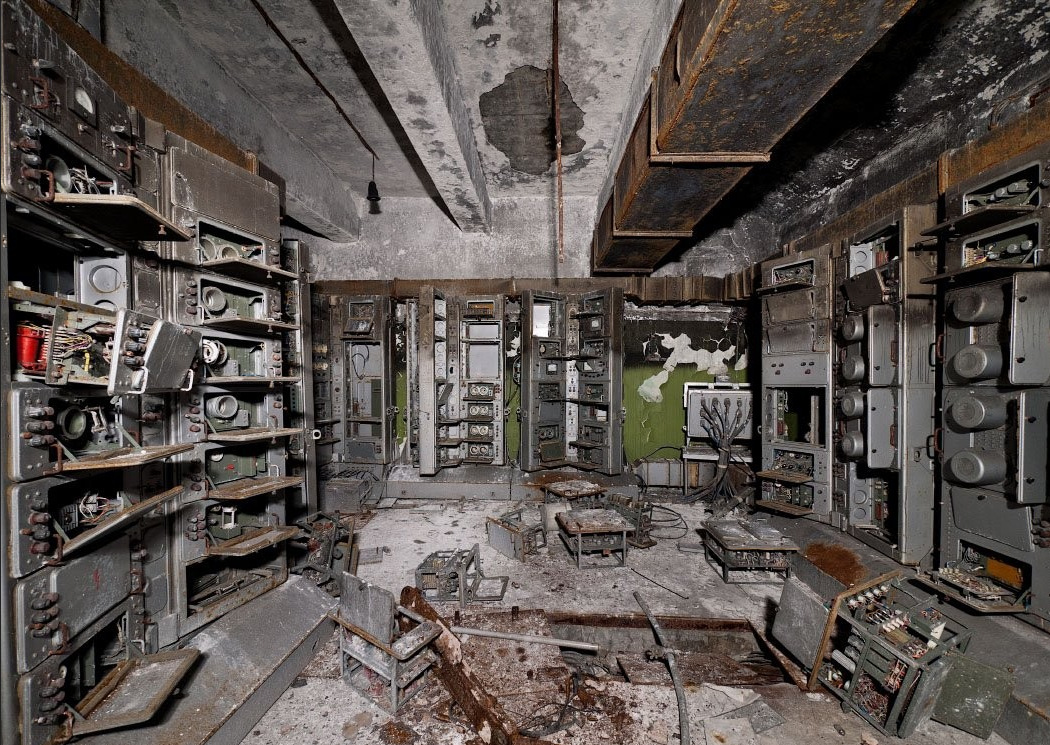

зал

ещё фото

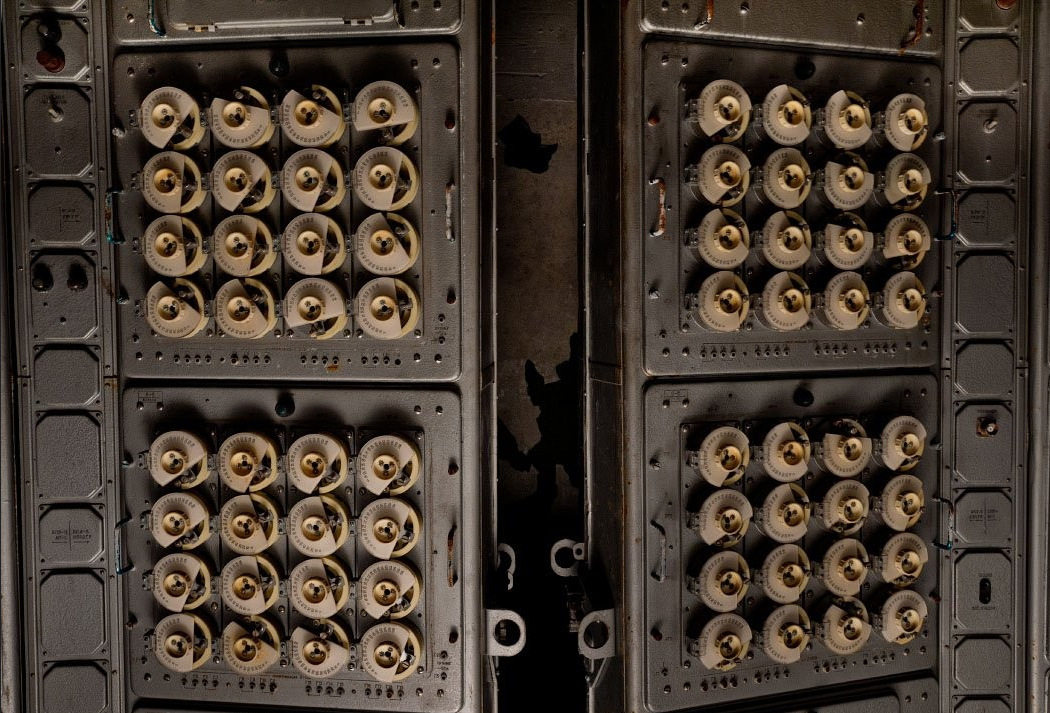

Элементы усилителя. Всего на станции было четыре усилительных каскада.

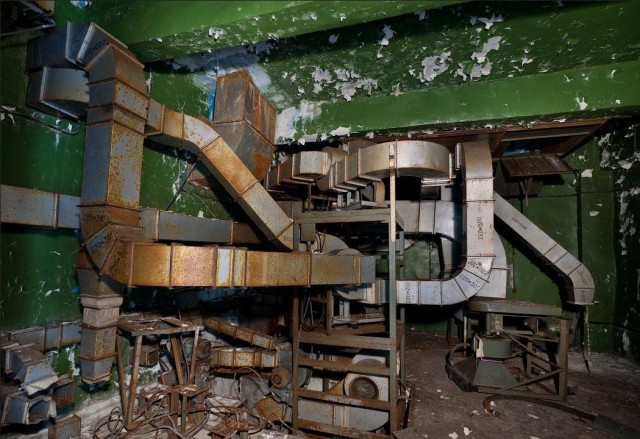

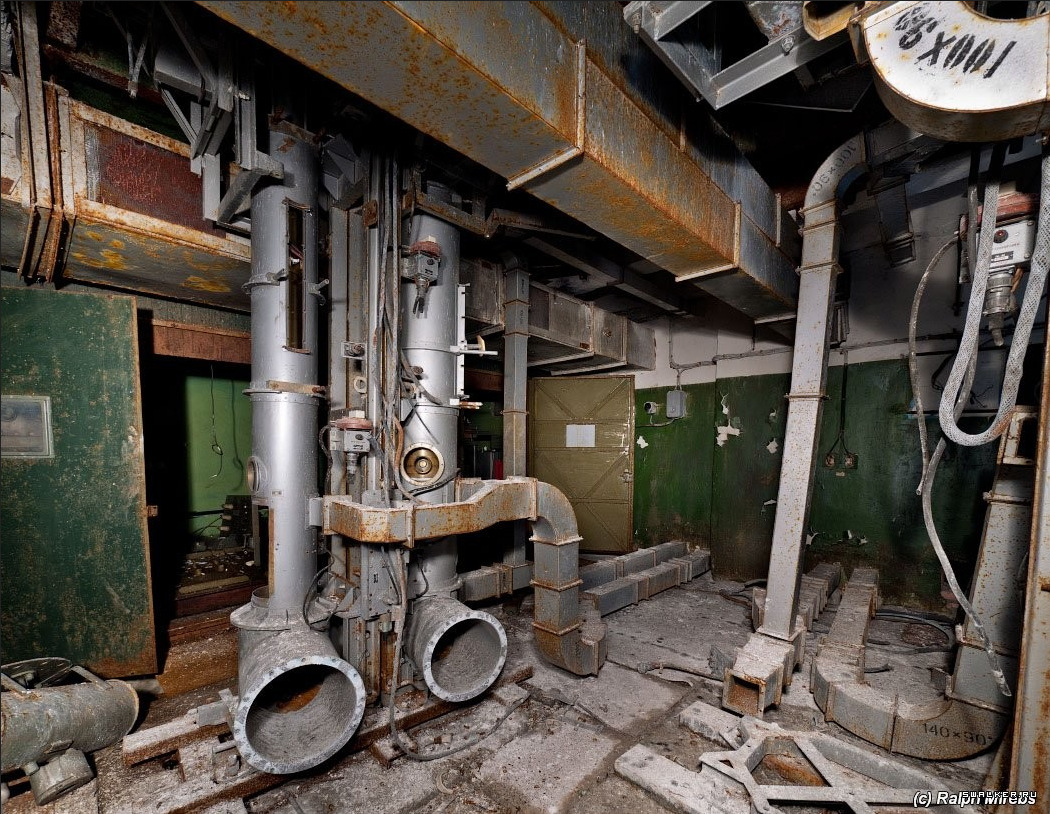

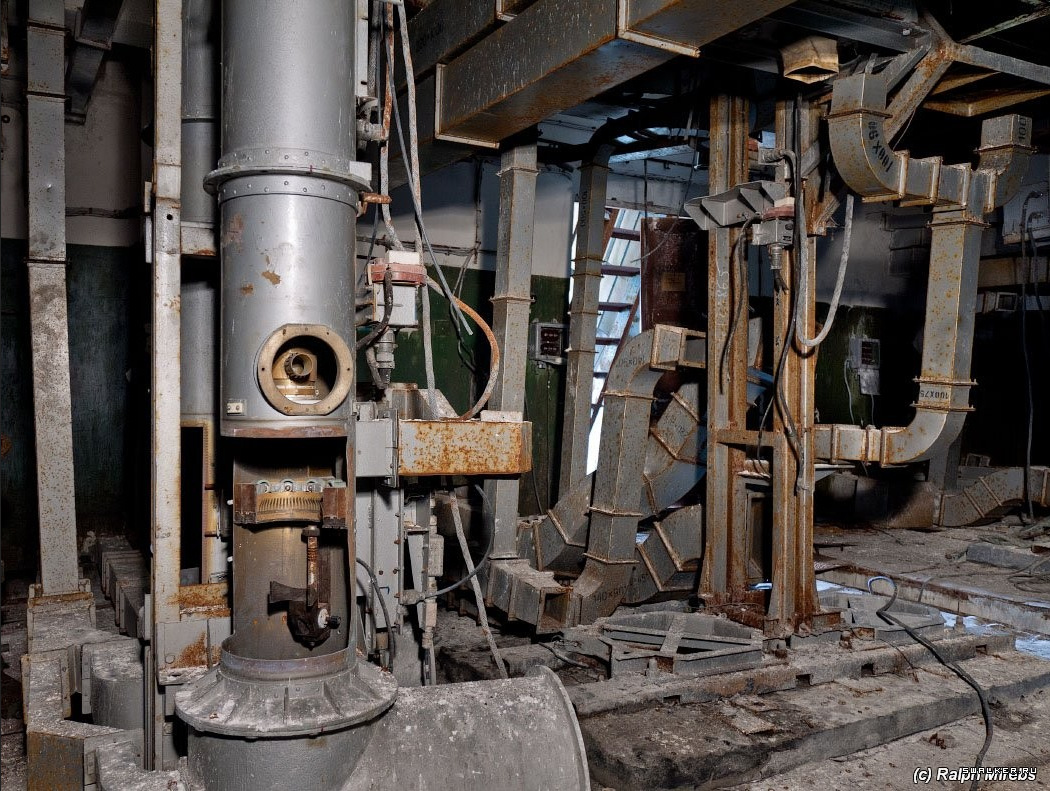

Трубки воздушного охлаждения усилителей.

Трубки воздушного охлаждения
