Господа ЯПовцы! Вашему вниманию – минутка просвещения и самодеятельности! ))
Страховочная лампа - замечательное устройство для защиты при ремонте всевозможной техники, особенно мощной: микроволновки, стиралки, пылесосы, блоки питания и т.д.

Про "страховочную" лампу

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
skyfox5
23.04.2024 - 02:00
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Принцип работы очень простой: лампа накаливания ставится в разрыв фазной линии. Говоря упрощённо, если к такой схеме подключить неисправный электроприбор, имеющий в себе короткое замыкание, то ничего страшного не произойдёт, - просто загорится лампочка. В этом, собственно, вся суть страховочной лампы.

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:34

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:01
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601

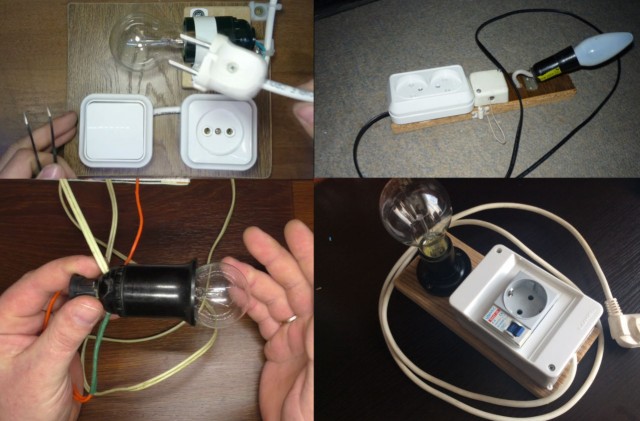

Такое приспособление есть почти у каждого домашнего мастера, но есть нюанс:
Согласно ПУЭ (Правила Устройства Электроустановок), при использовании страховочной лампы (и не только), необходимо визуальное подтверждение того факта, что устройство подключено, или не подключено к сети. Иными словами, вы должны в прямом смысле, глазами видеть, что и куда подключено.

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:01
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
По идее, это необходимо для безопасности, но на деле же, мастера часто воспринимают это правило буквально. В итоге, на их рабочих местах можно видеть временные подключения с оголёнными проводами, раскиданными по столу. Провода, накрученные на вилку и другие непотребства. И вроде формально всё правильно – есть визуальное подтверждение, но по факту – такие приспособы гораздо опаснее, так как их можно случайно задеть и получить на свою грешную шкурку все 220.

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:01
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Изучив варианты исполнения страховочных ламп, я решил сделать свою собственную версию.

Были поставлены следующие задачи:

- Аккуратность конструкции
- Безопасная работа устройства
- Удобство использования
- Эстетический, граничащий с промышленным устройством, вид

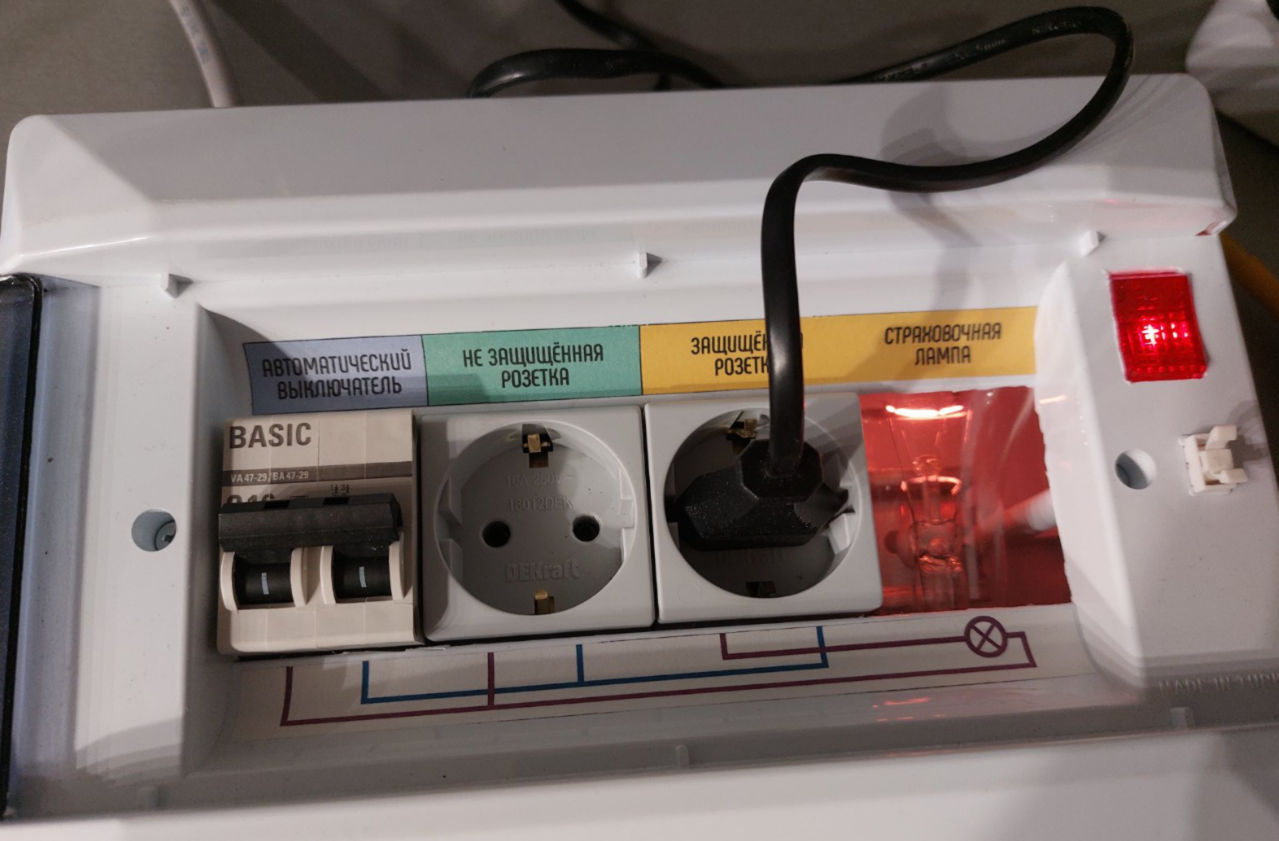

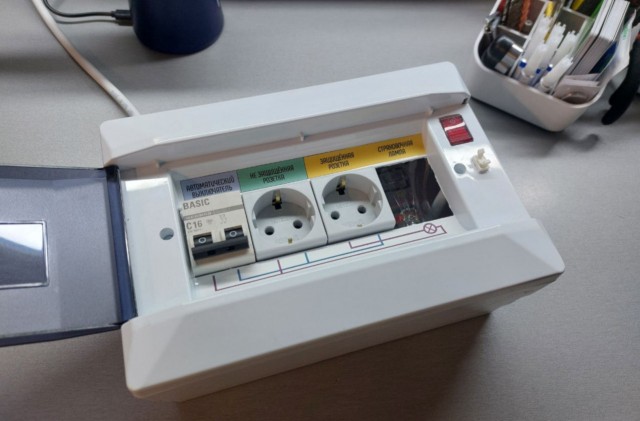

В результате, был собран данный экземпляр:

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:05

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:01
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Преимущества перед аналогами:

- Тройное визуальное подтверждение подключения (положение переключателя автомата, вилка в подписанной розетке, дополнительный красный индикатор на корпусе)

- Наличие автомата, который «разрывает» и фазу и ноль (в отличии от обычного выключателя).

- Этот же автомат дополнительно защищает вторую розетку (которая подключена напрямую, минуя лампу).

- Собственно, наличие второй розетки для удобства при проверке приборов. В этом случае, устройство выполняет также роль удлинителя – нет необходимости перетыкать вилку проверяемого устройства в другие стационарные розетки, - тут всё в одном.

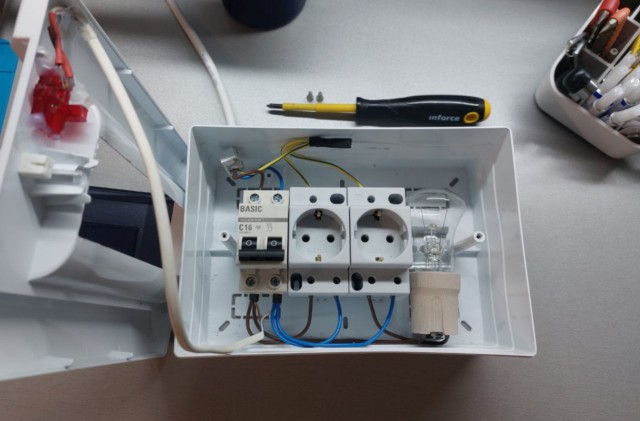

- Лампа накаливания интегрирована в корпус (и закреплена, на фото не видно, там есть "ножка"), что защищает её от участи быть случайно разбитой. Кроме этого, корпус почти полностью перекрывает лампу, что является дополнительной защитой, на случай, если лампочка взорвётся (маловероятное, но всё же возможное событие).

- Компактный, эстетический вид, - это, пожалуй, главное, ради чего затевалась разработка ))

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:39

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:02
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
По стоимости: бокс + автомат + 2 DIN-розетки + лампа + провод с вилкой = около 1000 рублей (если заказывать в онлайн-магазинах, типа «ETM», «Все инструменты», или даже в «Озоне»)

В моём случае, раскошелится пришлось только на автомат и 2 розетки, остальное нашел в загашниках.

P.S. Для отдельно взятых пользователей ЯПа: это лампа НЕ горит постоянно, только для разовой проверки, то есть на пару секунд, поэтому не переживайте за корпус, - он никак не успеет не то что расплавиться, но даже хоть как-то нагреться...

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:44

Про "страховочную" лампу

[^]
skyfox5
23.04.2024 - 02:02
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Доклад окончен, всем спасибо за внимание!

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:03

Про "страховочную" лампу

[^]
AloneSl
23.04.2024 - 02:05
45
Статус: Online


Гарри, все это не очень нормально...

Регистрация: 10.12.13
Сообщений: 2303
Прмерять ЦАшкой на КЗ сейчас не в моде, или я чего не понимаю? Зачем сразу в питание втыкать?
За прямые руки, и изобилие свободного времени - зачод!

Размещено через приложение ЯПлакалъ

[^]
Унбибий
23.04.2024 - 02:06
63
Статус: Online


Приколист

Регистрация: 20.08.23
Сообщений: 333
да уж, лампа накаливания в закрытом корпусе это не самая хорошая идея.

[^]
e1v1g1
23.04.2024 - 02:09
20
Статус: Online


Шутник

Регистрация: 26.04.23
Сообщений: 28
Аккуратно сделано, обычно именно куски проводов на столе.

Пару дополнений:

У меня вариант с доп выключателем, установленный параллельно лампе
Разомкнут - работает защита. Если видишь, что с прибором все ОК, и нужно проверить работу уже без лампы, выключатель замыкает лампу и защиты нет.
Не нужно из розетки в розетку переключать, как в вашем варианте.

Иногда одной 100Вт лампы мало для запуска мощных импульсных БП.
Тогда нужно еще одну 100Вт в параллель. Это тоже хорошо бы предусмотреть, чтобы не разбирать коробку.

Это сообщение отредактировал e1v1g1 - 23.04.2024 - 02:11

[^]
skyfox5
23.04.2024 - 02:10
32
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (Унбибий @ 23.04.2024 - 05:06)
да уж, лампа накаливания в закрытом корпусе это не самая хорошая идея.

Вы, видимо, сути не уловили - это страховочная лампа, - она не горит постоянно ) Только для разовой проверки на наличие КЗ или для ограничения мощности, например, при работе с блоками питания.

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:11

[^]
kotiky
23.04.2024 - 02:16
100
Статус: Offline


Ярила

Регистрация: 15.04.16
Сообщений: 3317
«Не следует множить сущности без необходимости»
(Вильям Оккам)

Про "страховочную" лампу

[^]
АгентИнглиш
23.04.2024 - 02:16 [ показать ]
-13
skyfox5
23.04.2024 - 02:17
7
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (e1v1g1 @ 23.04.2024 - 05:09)
Аккуратно сделано, обычно именно куски проводов на столе.

Пару дополнений:

У меня вариант с доп выключателем, установленный параллельно лампе
Разомкнут - работает защита. Если видишь, что с прибором все ОК, и нужно проверить работу уже без лампы, выключатель замыкает лампу и защиты нет.
Не нужно из розетки в розетку переключать, как в вашем варианте.

Иногда одной 100Вт лампы мало для запуска мощных импульсных БП.
Тогда нужно еще одну 100Вт в параллель. Это тоже хорошо бы предусмотреть, чтобы не разбирать коробку.

Хорошее замечание! Включу в список доработок, наряду с добавлением цифрового вольтметра/амперметра.

[^]
skyfox5
23.04.2024 - 02:19
10
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (АгентИнглиш @ 23.04.2024 - 05:16)
Сомнительное устройство, и тс читай больше книг, прилагательное «незащищенная», это одно слово.

В чём сомнительность? За указание на орфографическую ошибку - спасибо, хотя писаться может и слитно и раздельно, в зависимости от контекста и наличия противопоставления...

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:22

[^]
Pivosrakom
23.04.2024 - 02:21
1
Статус: Offline


Ярила

Регистрация: 31.08.19
Сообщений: 1923
1. Лампа обычная, с вилкой, можно использовать в целях освещения. (Да, и с патроном конечно, чтобы вкручивать более мощную например). Да хоть настольная
2. Сетевой фильтр ака пилот с розеткой, подключенной внутри последовательно.
Раскраска, восклицательные знаки, надписи красным маркером - по вкусу

Это сообщение отредактировал Pivosrakom - 23.04.2024 - 02:25

[^]
ZZZZZZZZZZZ
23.04.2024 - 02:25
4
Статус: Offline


Шутник

Регистрация: 1.01.17
Сообщений: 97
Обязательно в разрыв фазы ставить?
А если ноль разорвать и лампу поставить?

[^]
4burator
23.04.2024 - 02:29 [ показать ]
-22
skyfox5
23.04.2024 - 02:30
3
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (ZZZZZZZZZZZ @ 23.04.2024 - 05:25)
Обязательно в разрыв фазы ставить?
А если ноль разорвать и лампу поставить?

Технически, не обязательно, - работать будет, но, гораздо безопаснее всё же фазу разрывать, нежели ноль. ))

Например, в настенных выключателях размыкается именно фаза, чтоб при замене лампочки в люстре вас не ударило током.

Это сообщение отредактировал skyfox5 - 23.04.2024 - 02:33

[^]
kotiky
23.04.2024 - 02:31
5
Статус: Offline


Ярила

Регистрация: 15.04.16
Сообщений: 3317
Цитата (ZZZZZZZZZZZ @ 23.04.2024 - 09:25)
Обязательно в разрыв фазы ставить?
А если ноль разорвать и лампу поставить?

обязательно.
читай ПУЭЭ

[^]
DUnlim
23.04.2024 - 02:32 [ показать ]
-17
skyfox5
23.04.2024 - 02:32
27
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (4burator @ 23.04.2024 - 05:29)
Лампа накаливания(на фото 100ка вроде) за 5 мин во включенном состоянии при таком исполнении поплавит всю пластмассу вокруг и будет очередноай бздынь.. Это если коротнет в отсутствие хозяев.
Для запуска мощных нагрузок нужна лампа помощней.

Очевидно, ты не стал читать текст топика, ограничившись лишь просмотром картинок... Попробуй всё-таки прочитать текст - его там совсем немного...

Про "отсутствие хозяев" повеселил отдельно!

[^]
borodaus
23.04.2024 - 02:32
7
Статус: Offline


Ярила

Регистрация: 4.02.13
Сообщений: 1986
Цитата (skyfox5 @ 23.04.2024 - 02:00)
лампа накаливания ставится в обрыв фазной линии

Может, в разрыв? gigi.gif

А по теме - мощность лампы должна соответствовать защищаемому устройству. Затянешь время заряда силовых емкостей в частотнике - может неладно получиться. dont.gif

Это сообщение отредактировал borodaus - 23.04.2024 - 02:39

[^]
skyfox5
23.04.2024 - 02:34
0
Статус: Offline


Истина в лисе! )

Регистрация: 2.09.11
Сообщений: 1601
Цитата (borodaus @ 23.04.2024 - 05:32)
Цитата (skyfox5 @ 23.04.2024 - 02:00)
лампа накаливания ставится в обрыв фазной линии

Может, в разрыв? gigi.gif

Верно! ) Исправил )

[^]
