Здравствуйте! Представляю коллекцию электрических вилок времён СССР (и позже), которые имеются у меня дома.

37 фоток.

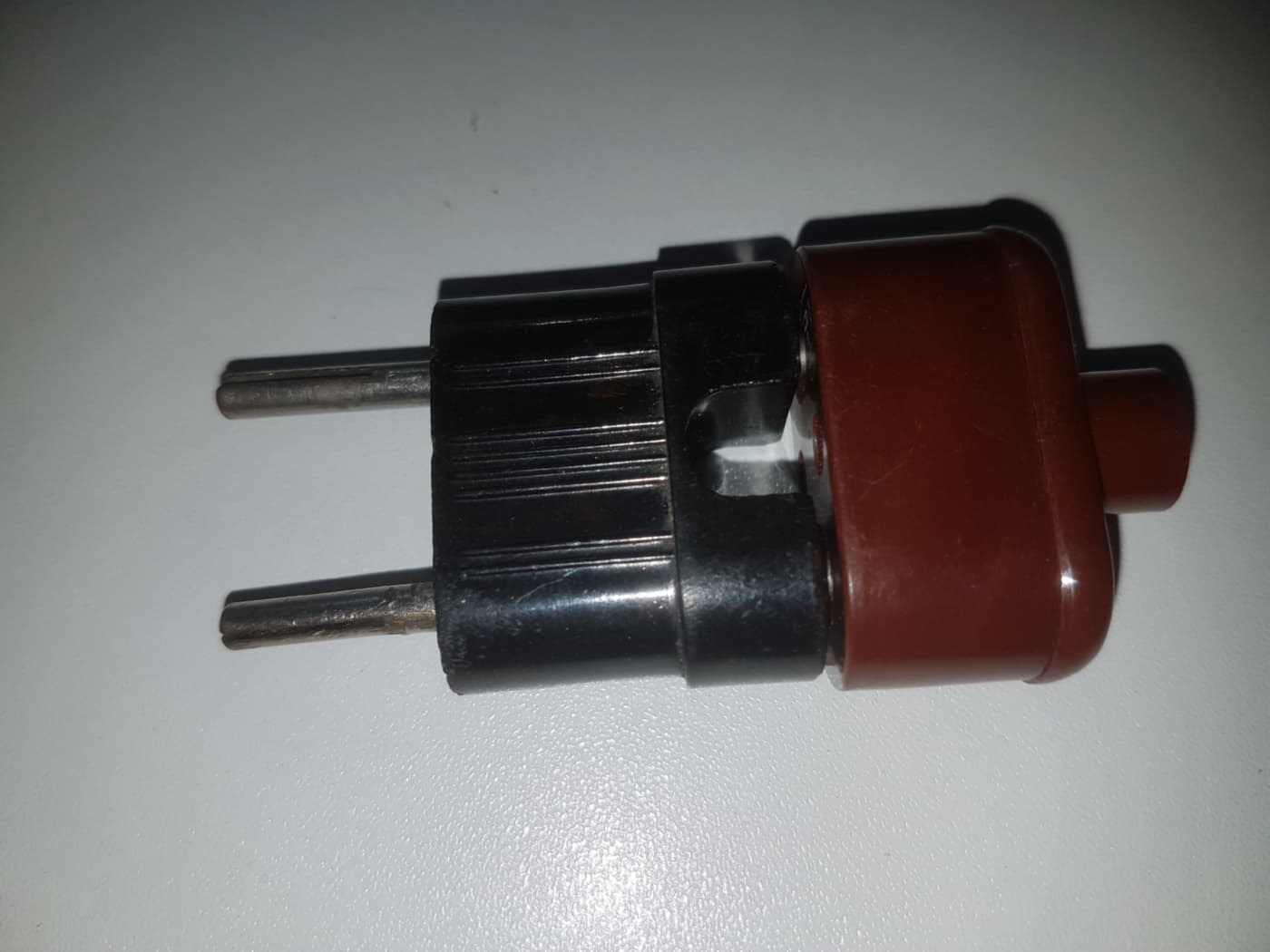

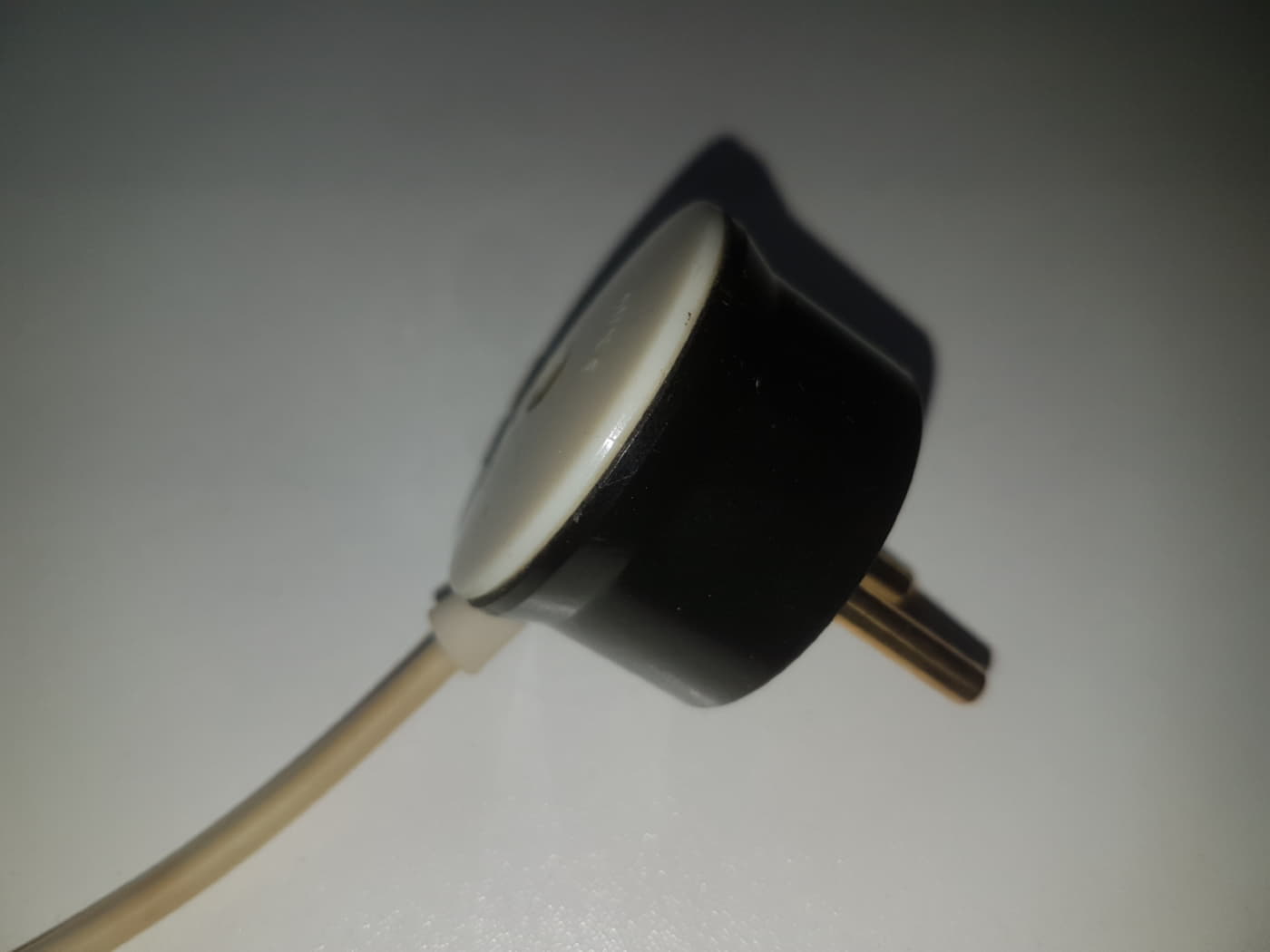

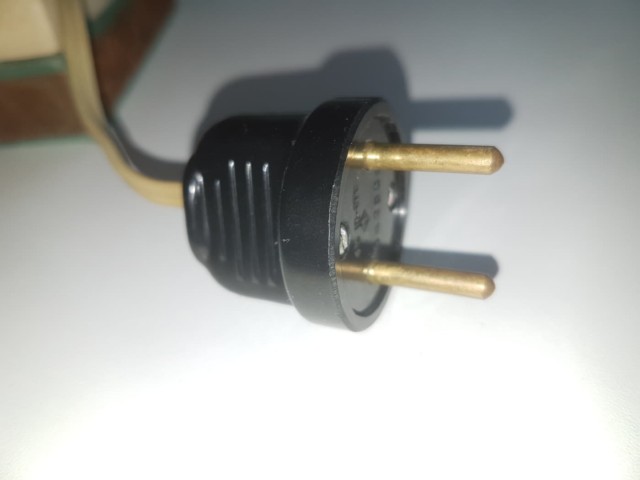

Начну с одной из самых старых - проходной вилки. Эта вилка имеет гнёзда сверху для подключения ещё одной вилки. 40-50-е годы, самые поздние - 60-е годы.

Электрические вилки СССР и позже
Тэги: #ссср, #электрика, #розетка, #коллекционирование, #вилка

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
romMsk
3.02.2023 - 21:15
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

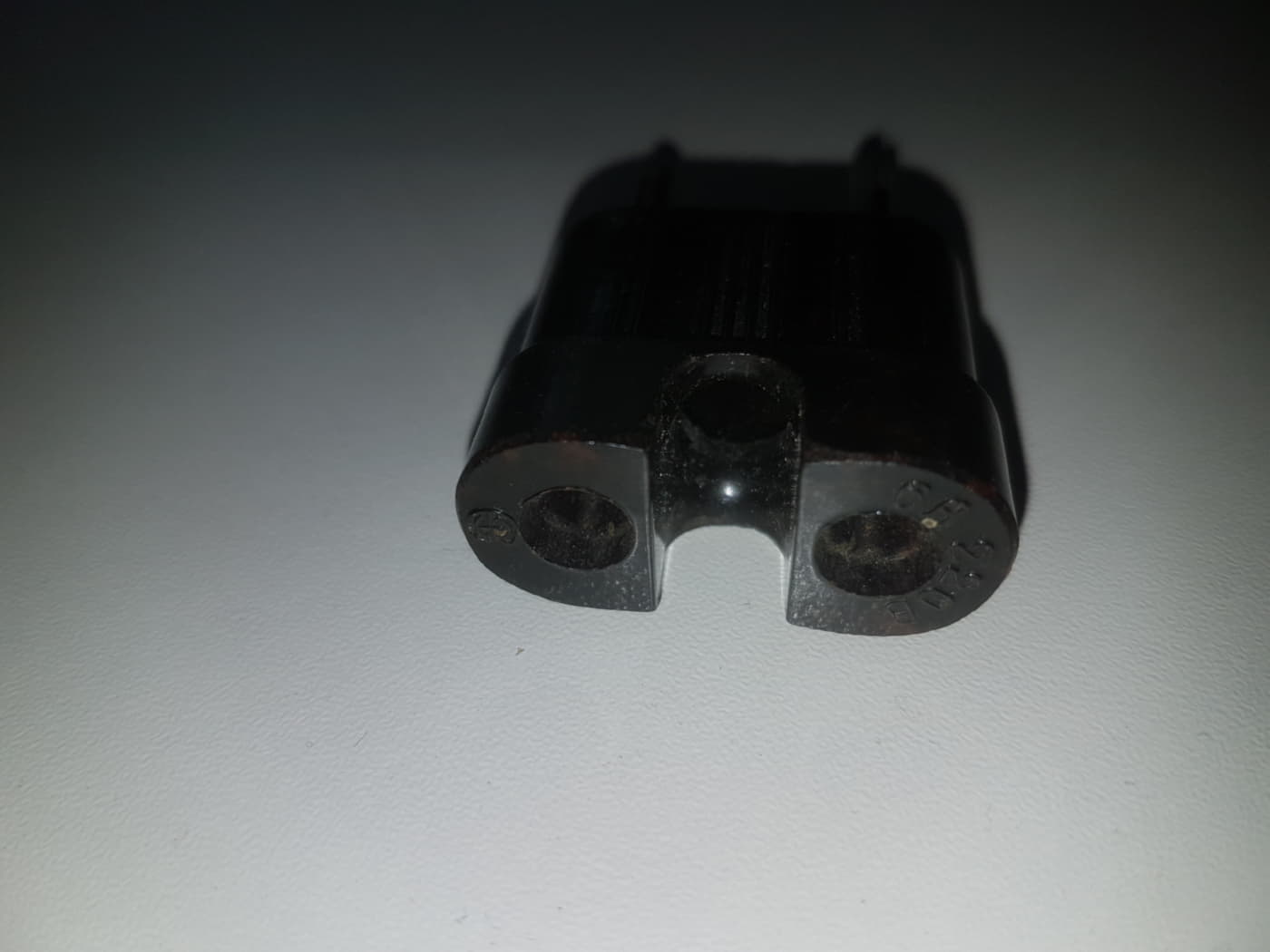

Гнёзда

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:15
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

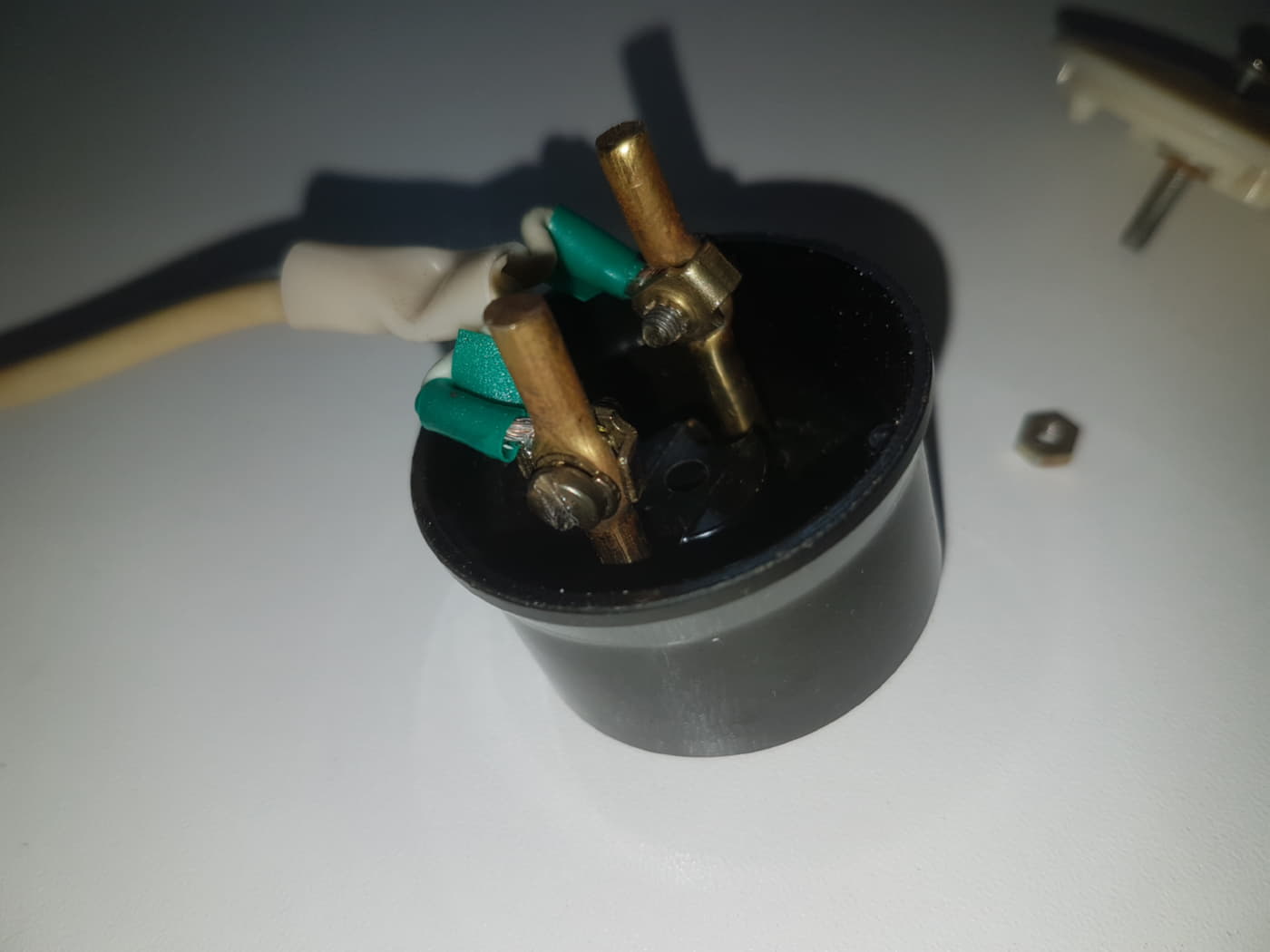

Устройство

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:15
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Вторая вилка

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:16
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Следующий тип вилок - разборные из двух половинок. Шнур зажимается картонной пластинкой двумя винтами. 60-е годы.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:16
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

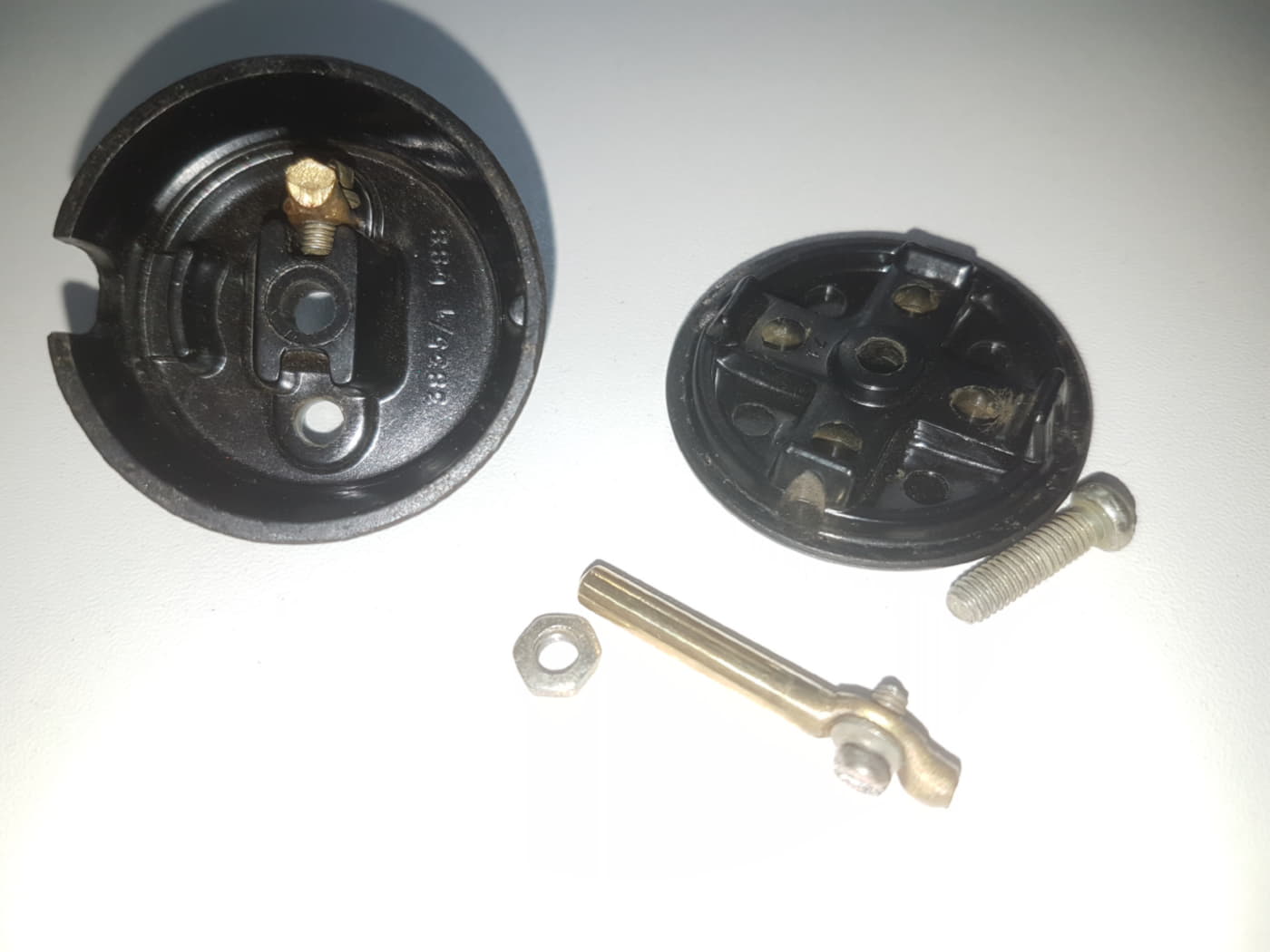

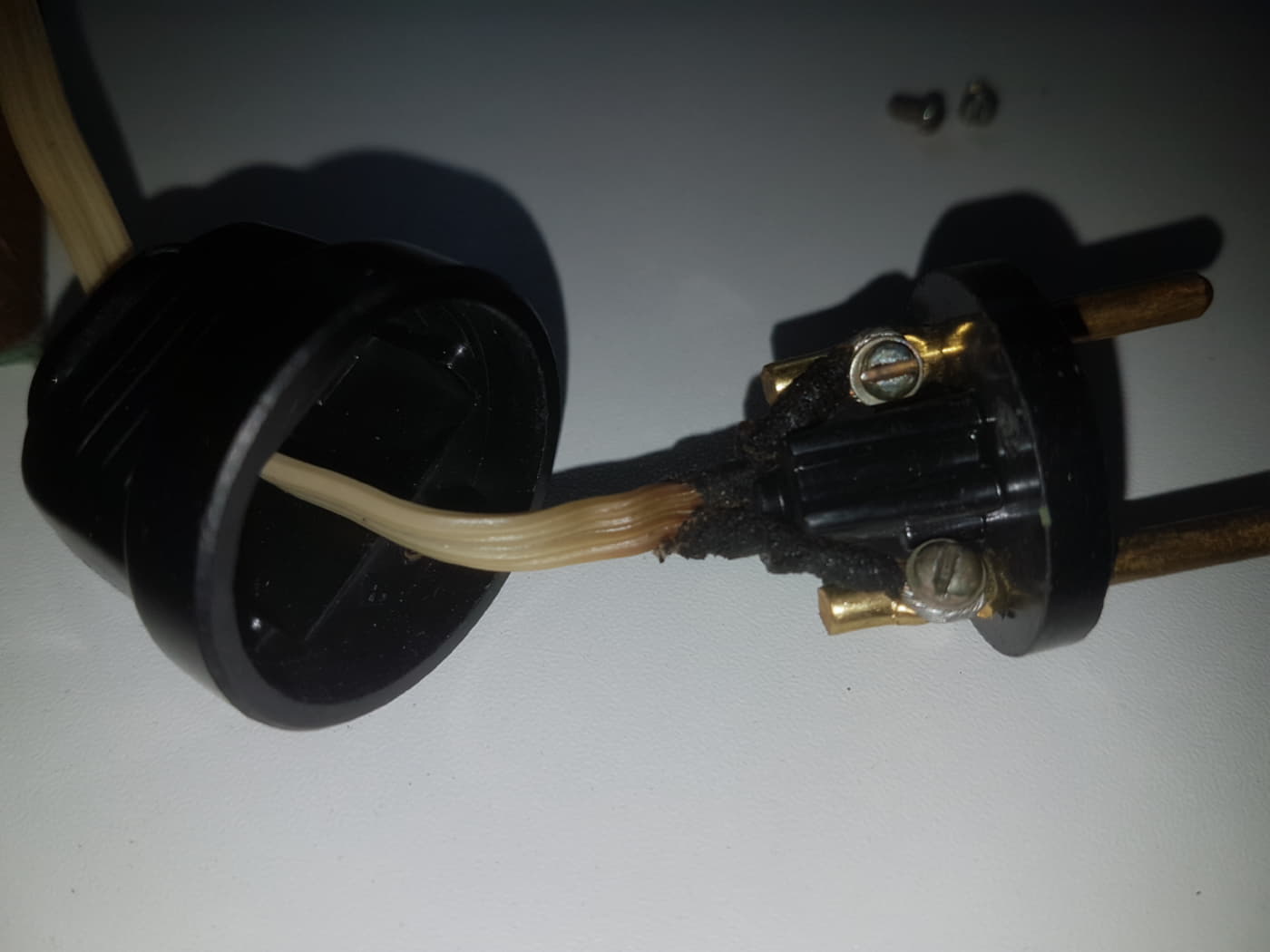

Внутри

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:16
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Редкий старый тип вилок, в которых провод зажимается частями вилок. 50-60-е годы.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:16
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Внутри

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:17
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

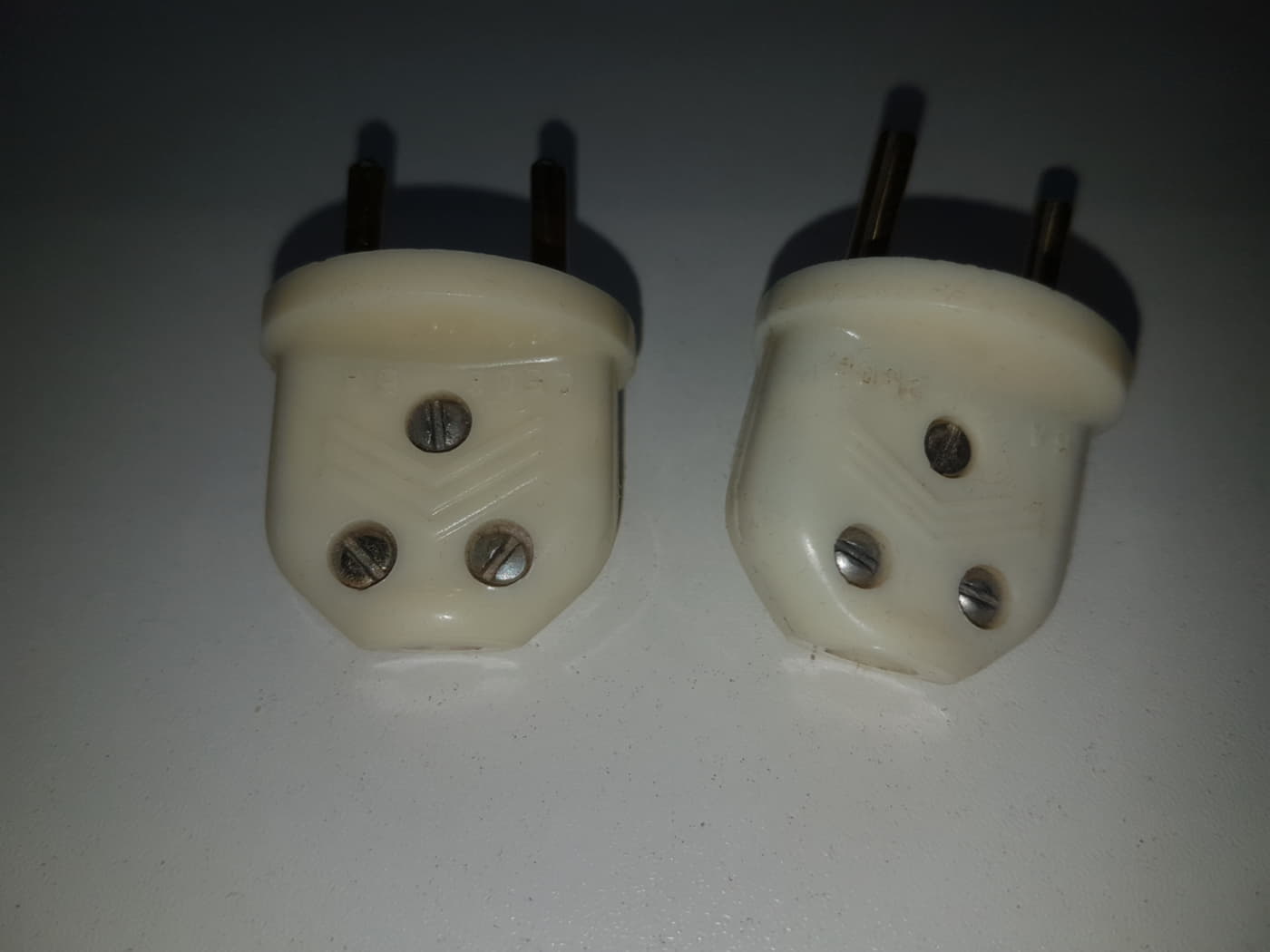

Вилки с вводом провода сбоку, такие появились в конце 50-х годов, массово пошли в середине 60-х примерно.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:18
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

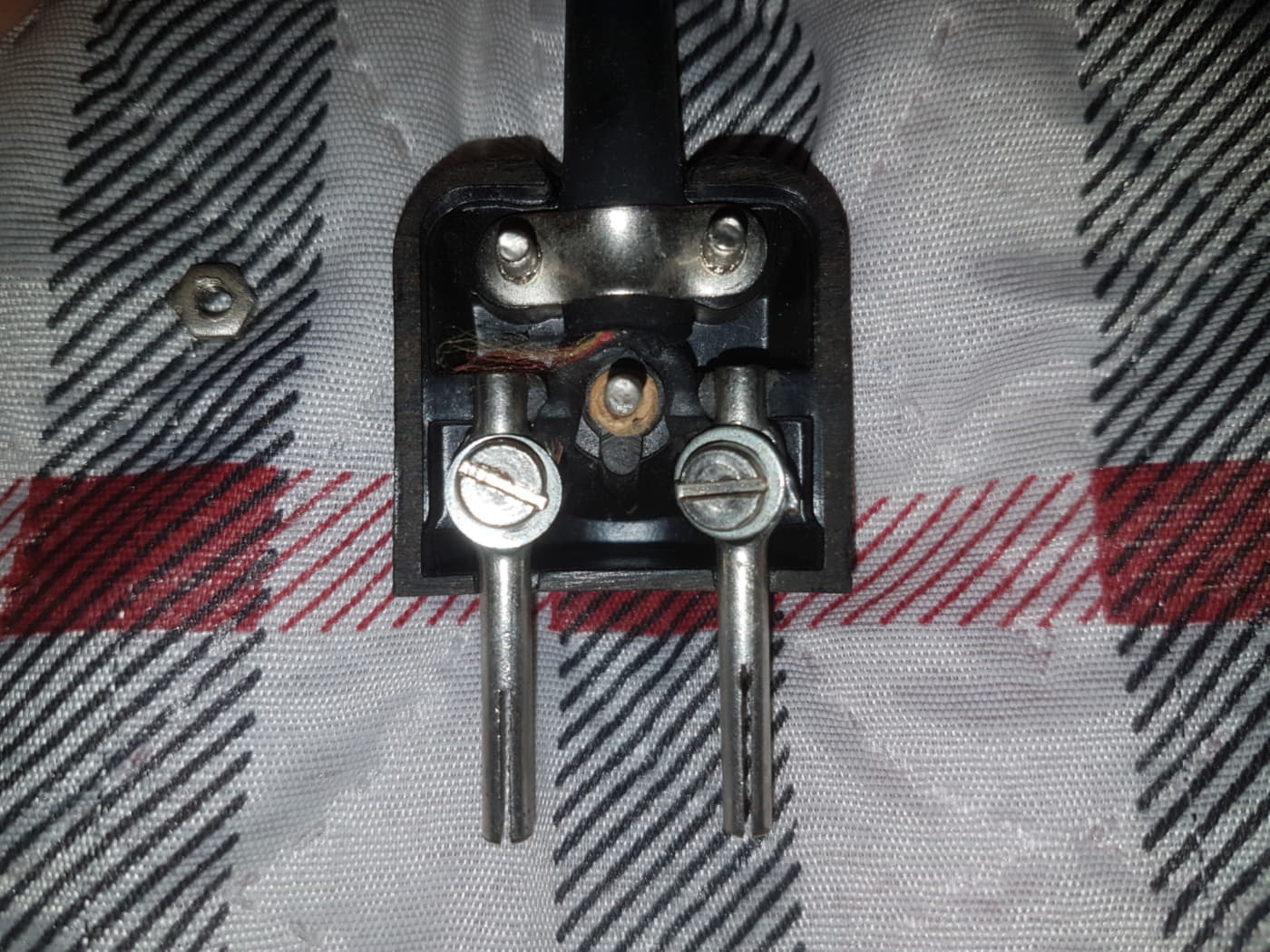

Вид вилок изнутри. Провод зажимается четырьмя приливами у крышки.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:18
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

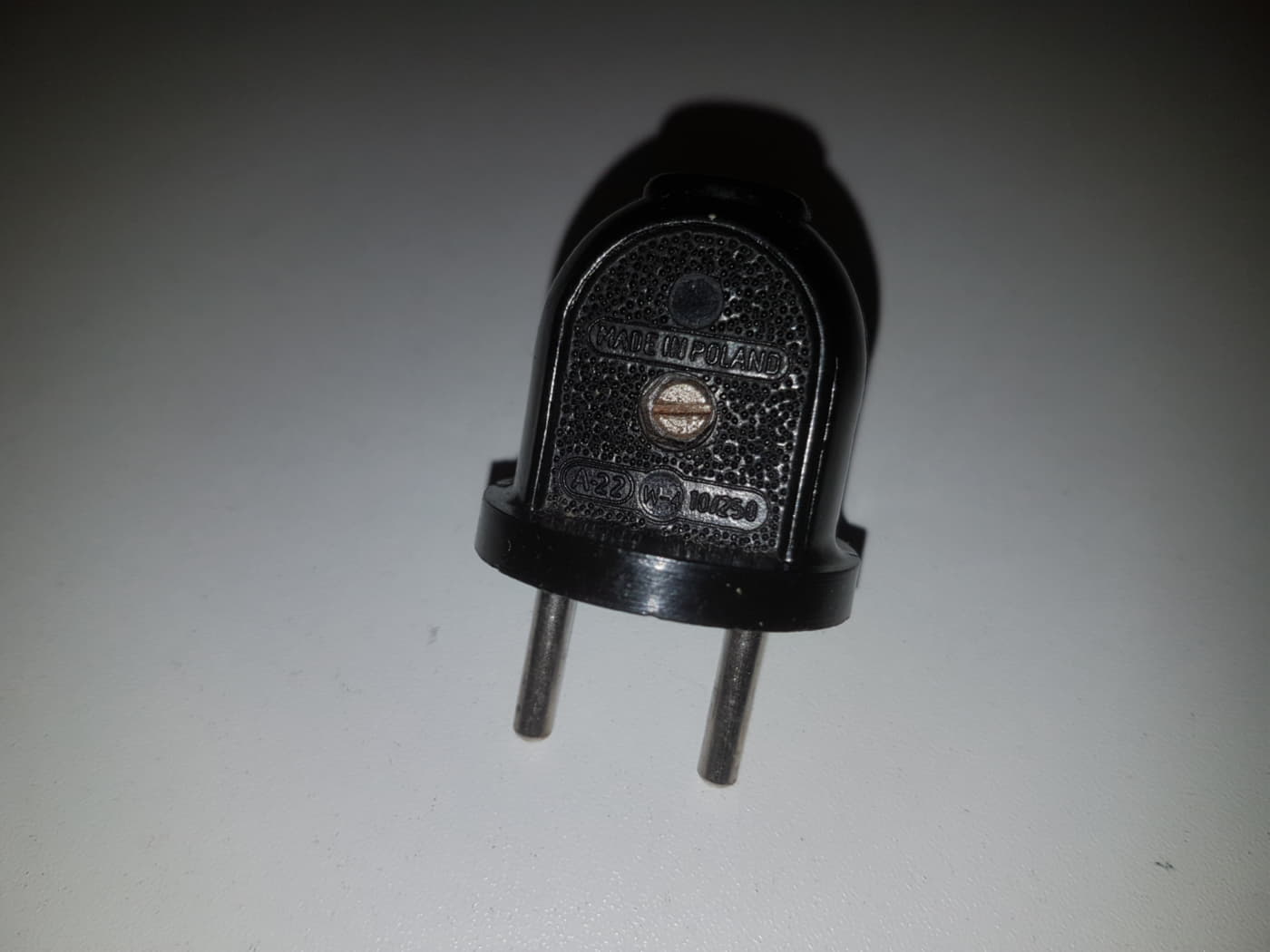

Редкая польская вилка, аналогичная советским, но на 10А.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:18
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Конструкция.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:19
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

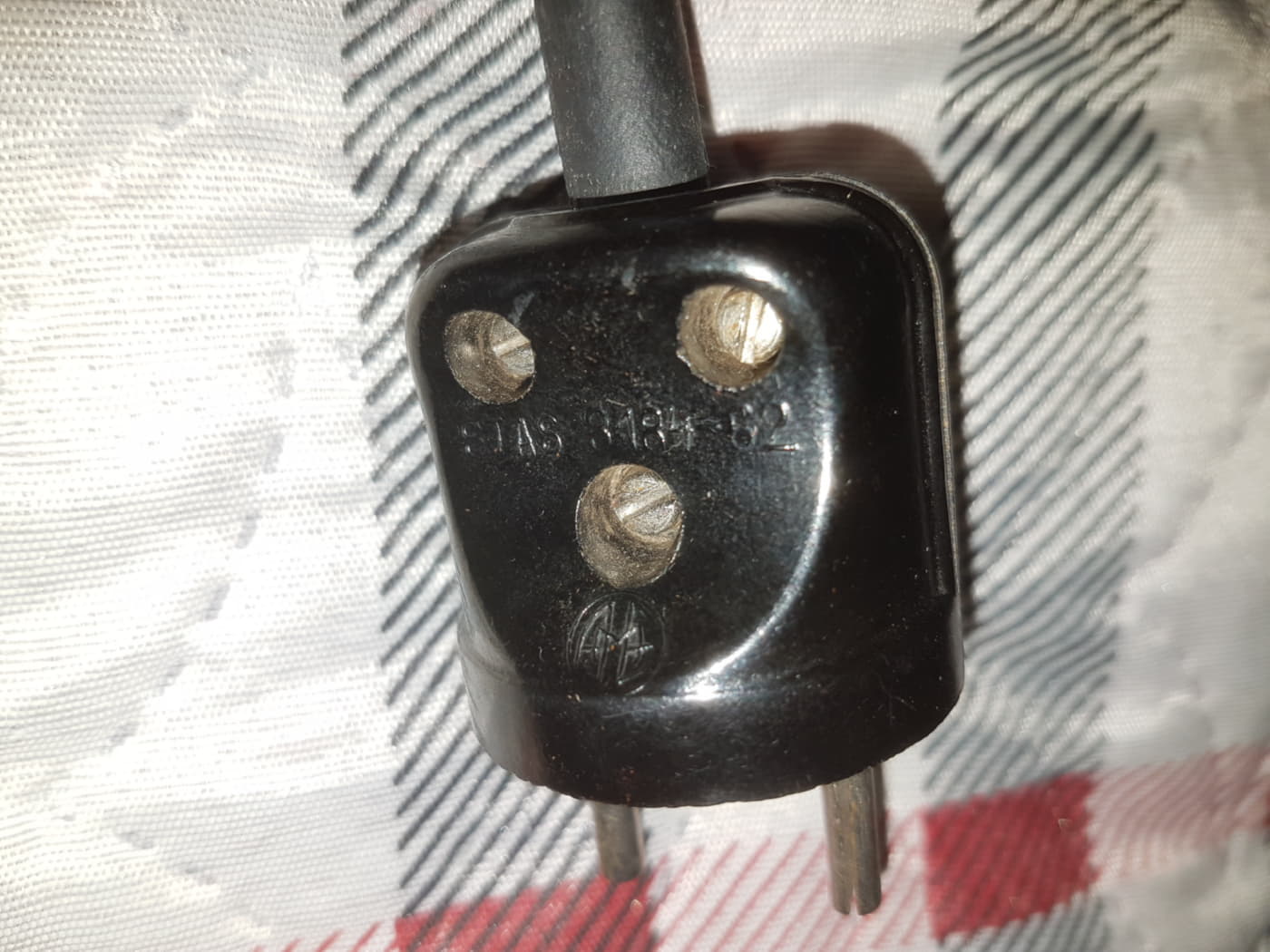

Румынская вилка из 60-х с разрезными штырьками. STAS - румынский ГОСТ.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:19
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Вид изнутри.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:20
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Более поздняя вилка с боковым вводом. Такие пошли с 70-х годов и имели более высокий корпус.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:20
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Внутренности аналогичным ранним.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:21
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

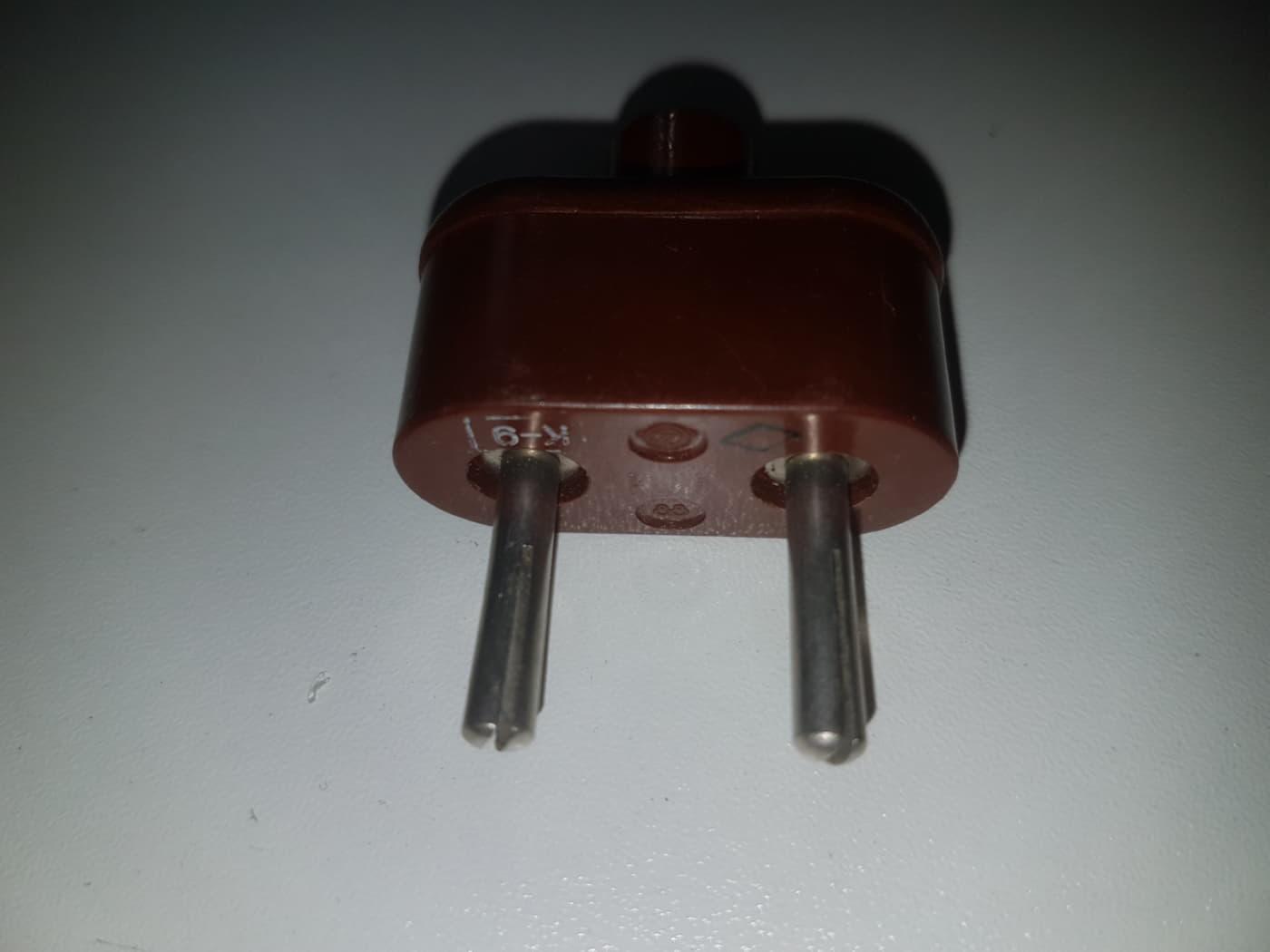

Вилка ВД1, имеющая знаки плюс и минус на корпусе, но неполяризованная и совместимая с советскими бытовыми розетками. Насколько знаю, военка.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:21
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

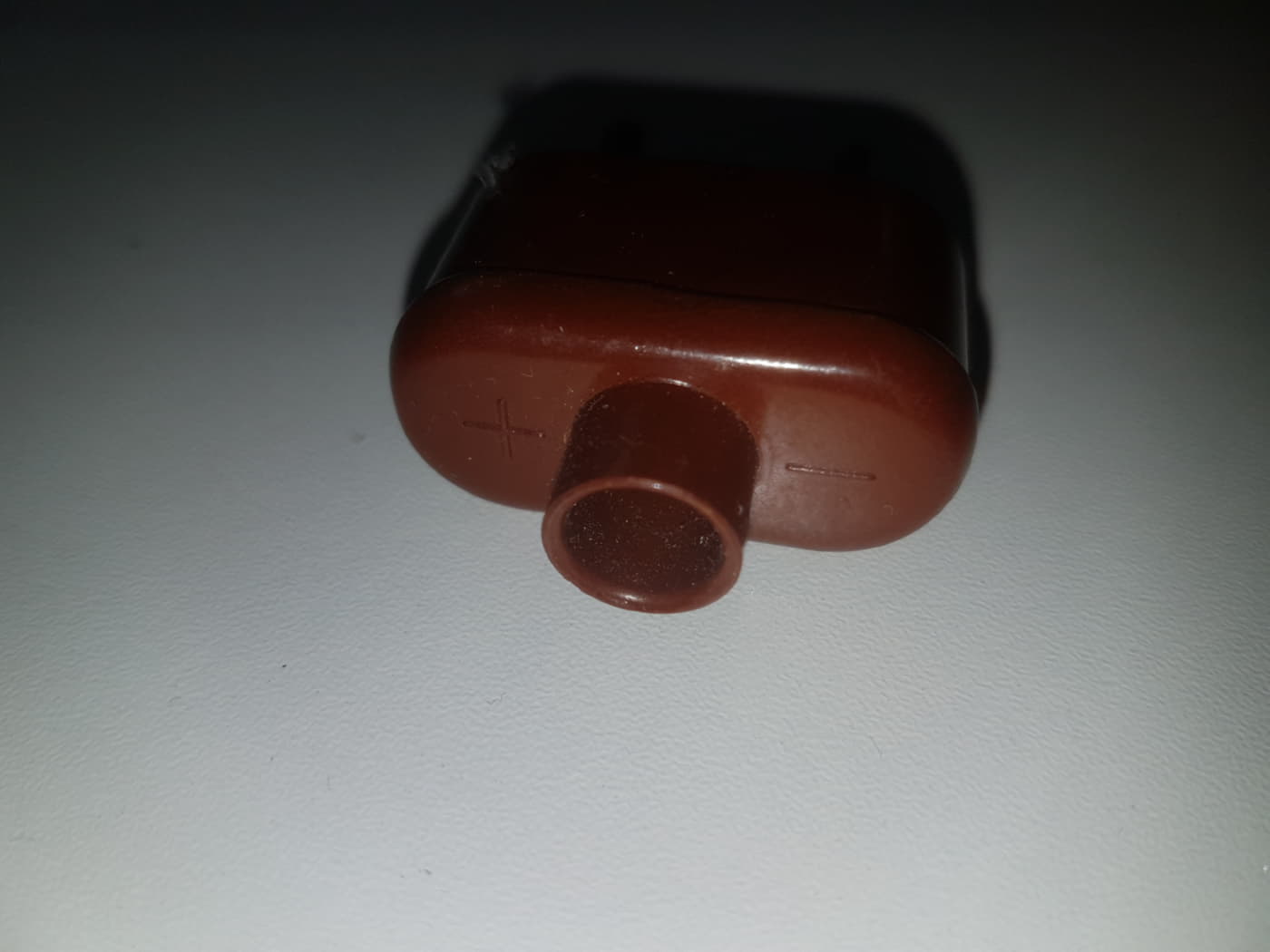

Маркировка

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:22
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

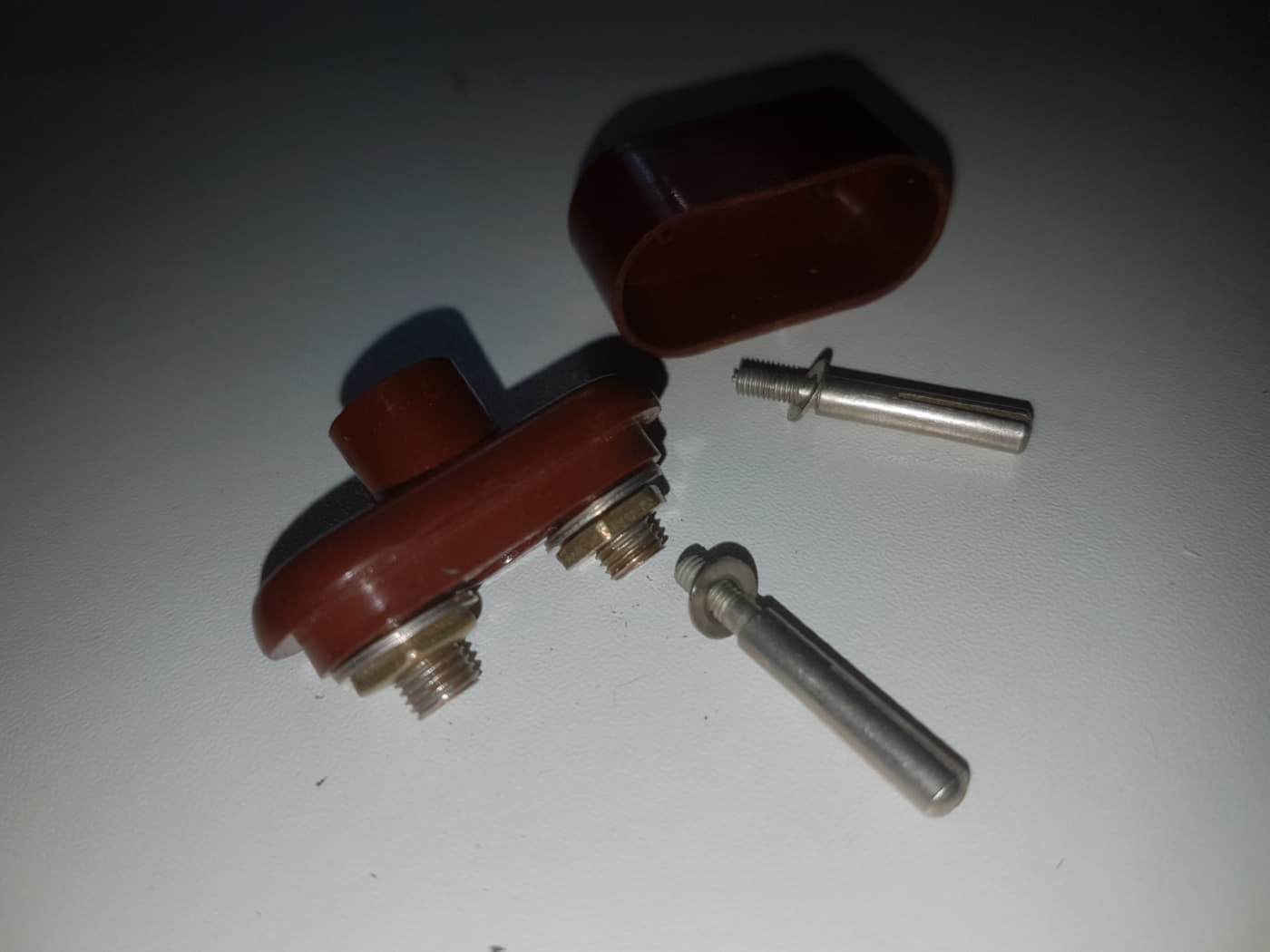

Устройство ВД1

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:22
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

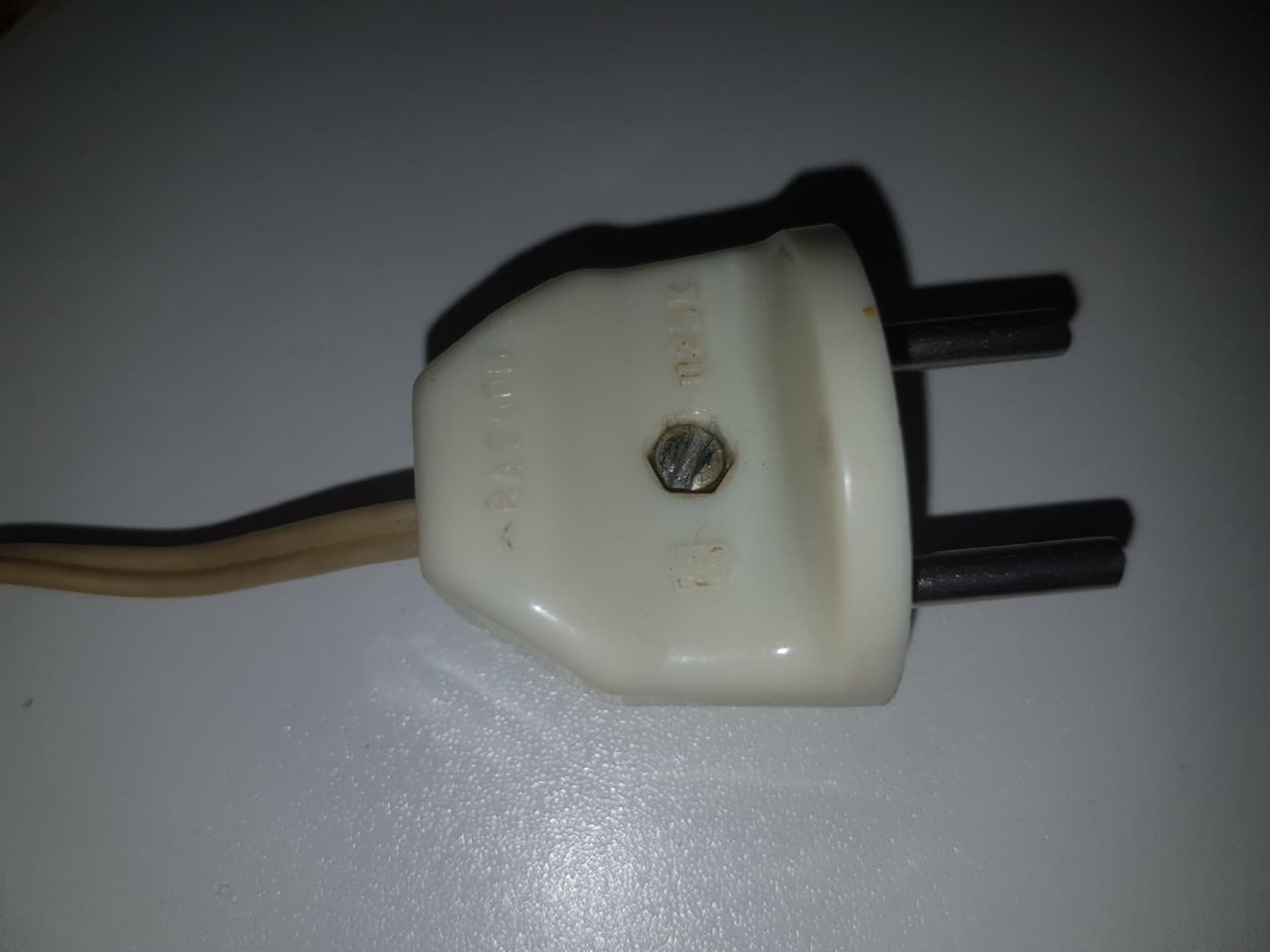

Самые распространённые вилки с металлическим зажимом провода и характерным рисунком на корпусе. Такие появились в конце 60-х.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:22
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Изнутри

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:23
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Комплект из мощной вилки и розетки на 25А с заземление и розетки для неё. Видимо, для плит. Нашёл на помойке.
Вилка.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:24
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821

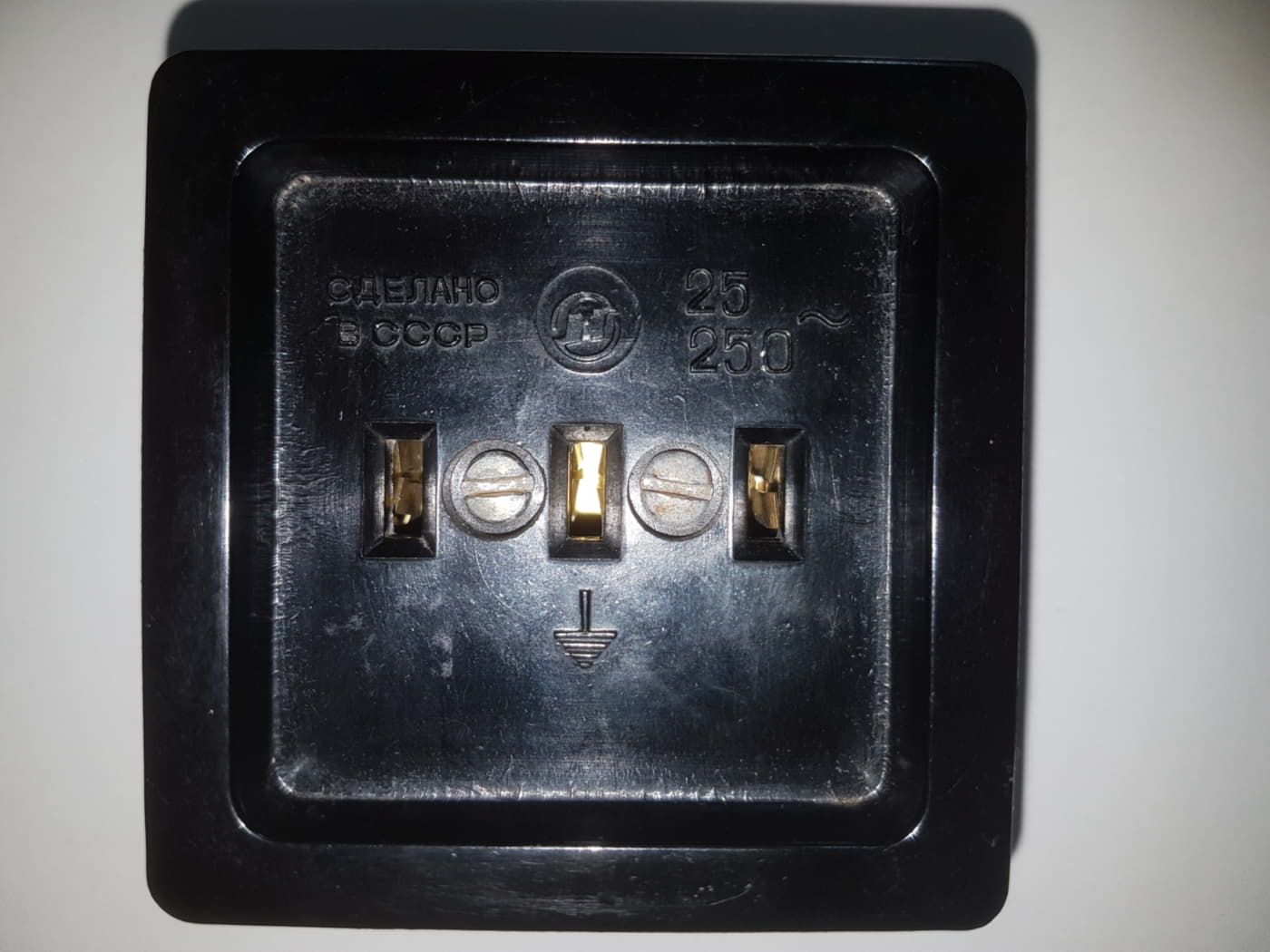

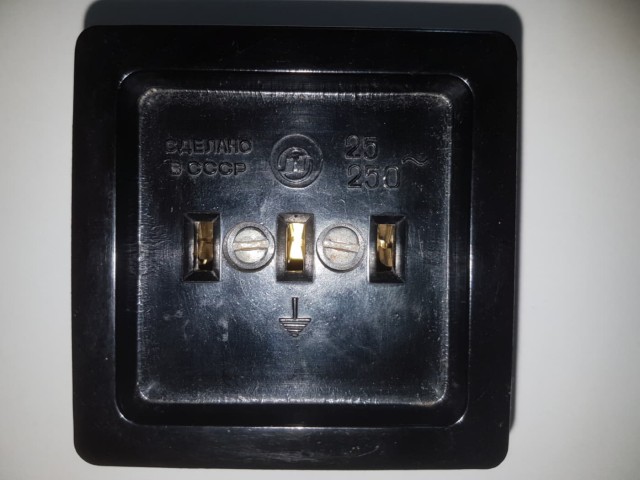

Розетка.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:25
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Убогая разборная вилка из 80-90-х годов без нормального зажима провода, зажим крепится картонкой к винтику корпуса, сам корпус из одинаковых половинок.

Электрические вилки СССР и позже

[^]
romMsk
3.02.2023 - 21:25
Статус: Offline


Ярила

Регистрация: 22.12.22
Сообщений: 1821
Убогая вилка изнутри

Электрические вилки СССР и позже

[^]
