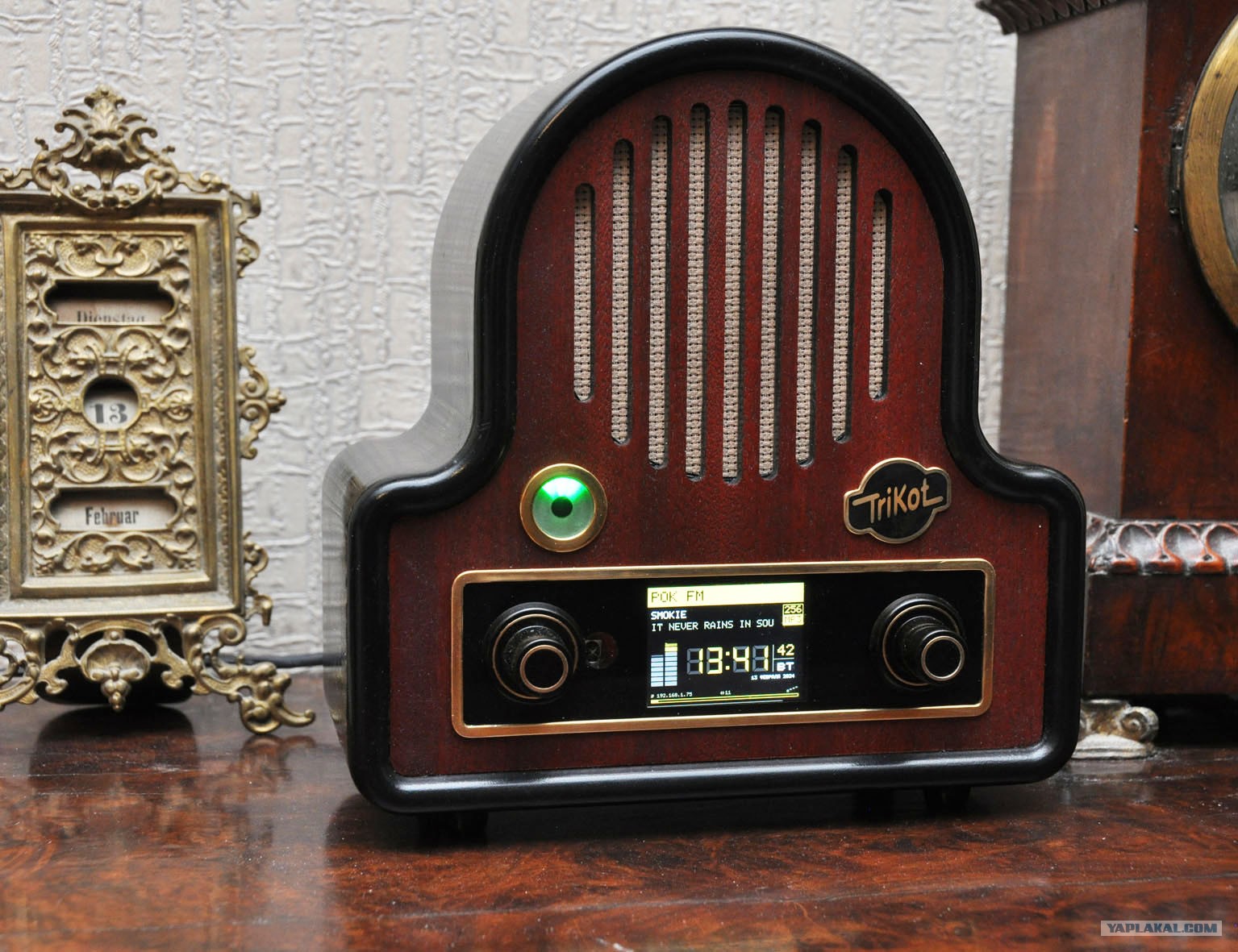

Чтобы было веселее сидеть у компа, решил, что мне нужно радио. Да, сейчас пойдут комментарии, что можно в самом компе слушать, купить радио, купить Яндекс станцию. Но это ведь не интересно. Тем более что на месте сидеть скучно, и нужно чем то себя занимать. Поэтому решил сделать интернет радио. Ну а идти по простому пути я не могу, поэтому решил сделать в ретро стиле. Начинка по проекту ё-Радио. В конце поста видео работы. Увидели видео, значит я все выложил.

Будни пенсионера. Делаю интернет радио

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
trikot
21.02.2024 - 13:16
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

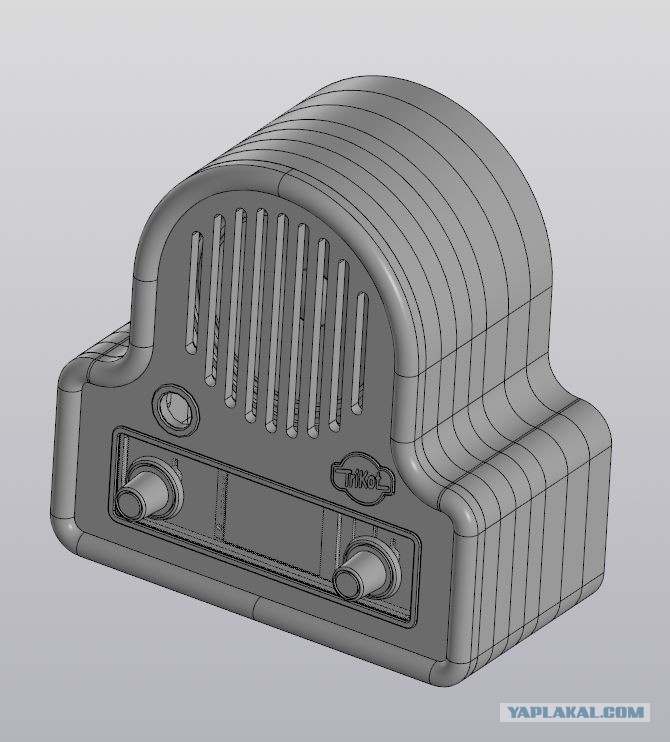

И как всегда, теперь любое своё изделие начинаю с проекта.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:17
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317
Сначала начинка, вариант первый.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:17
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317
И тут я понял, что индикатор маловат. Значит, все переделываю.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:17
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

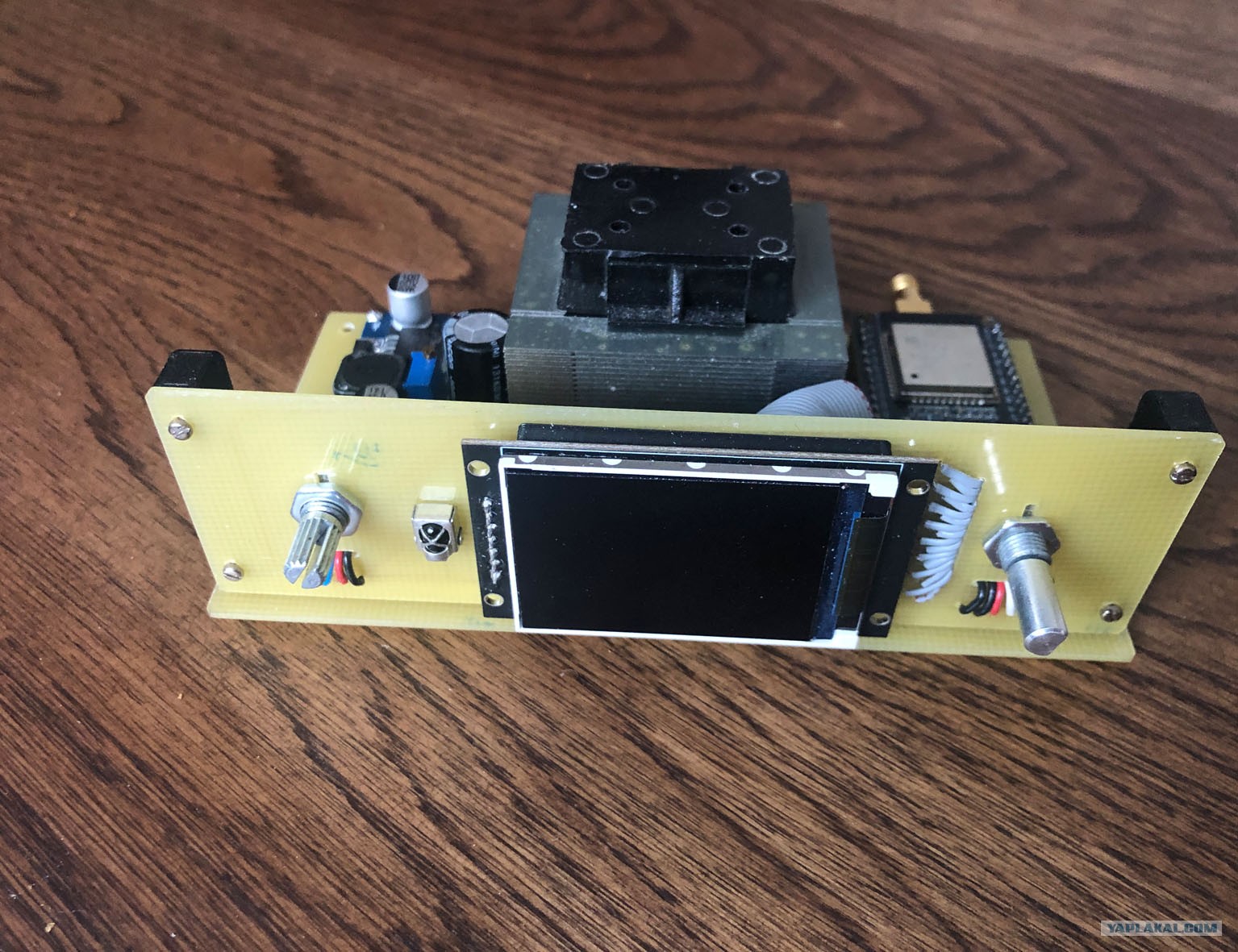

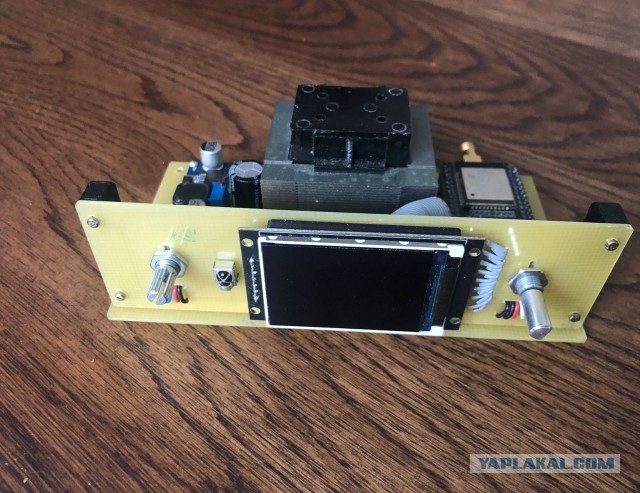

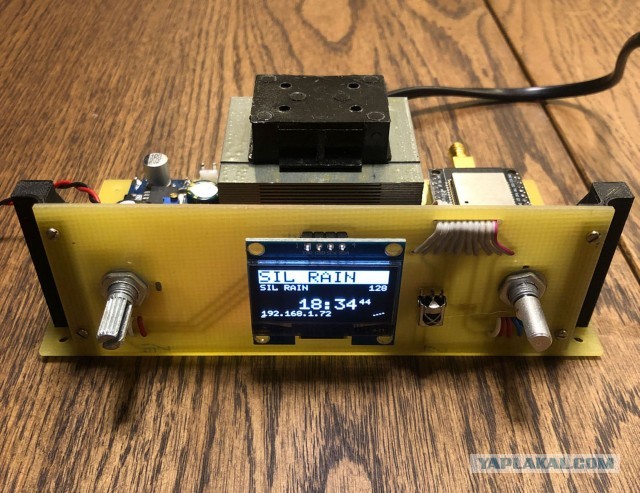

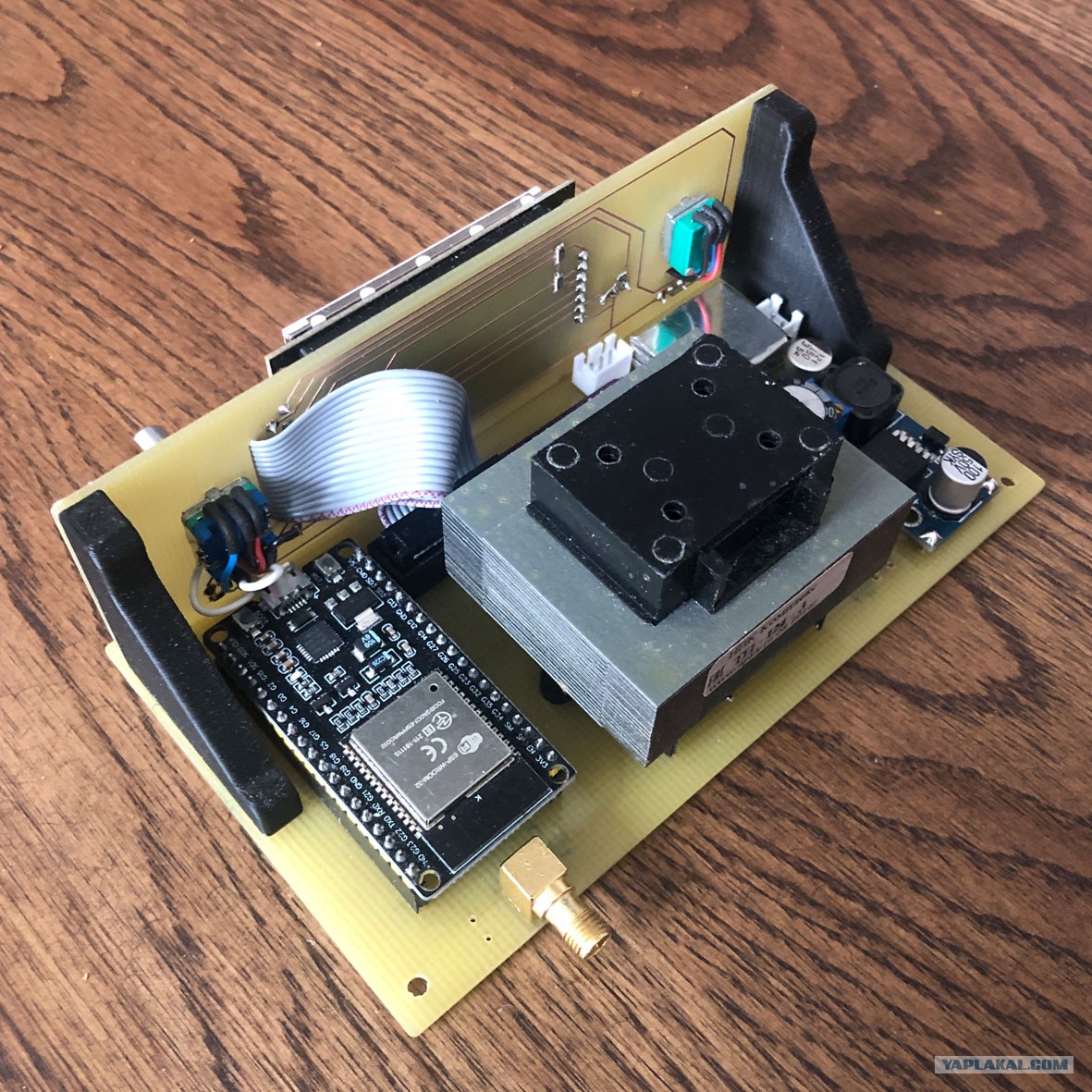

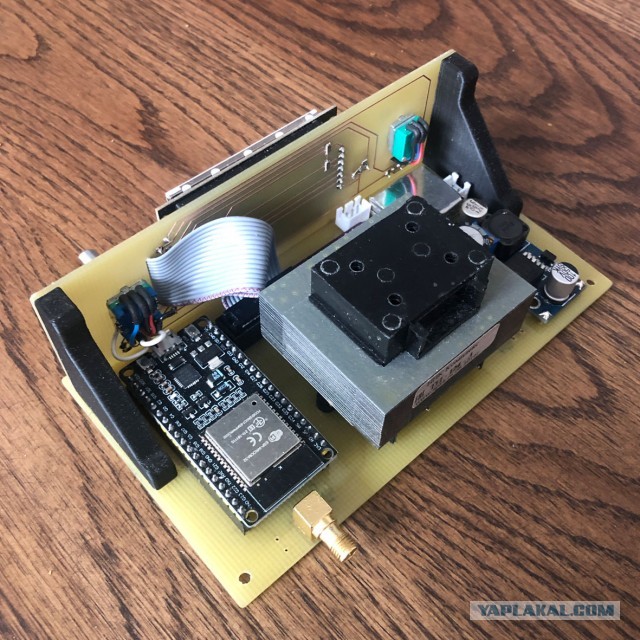

Вариант второй.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:18
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

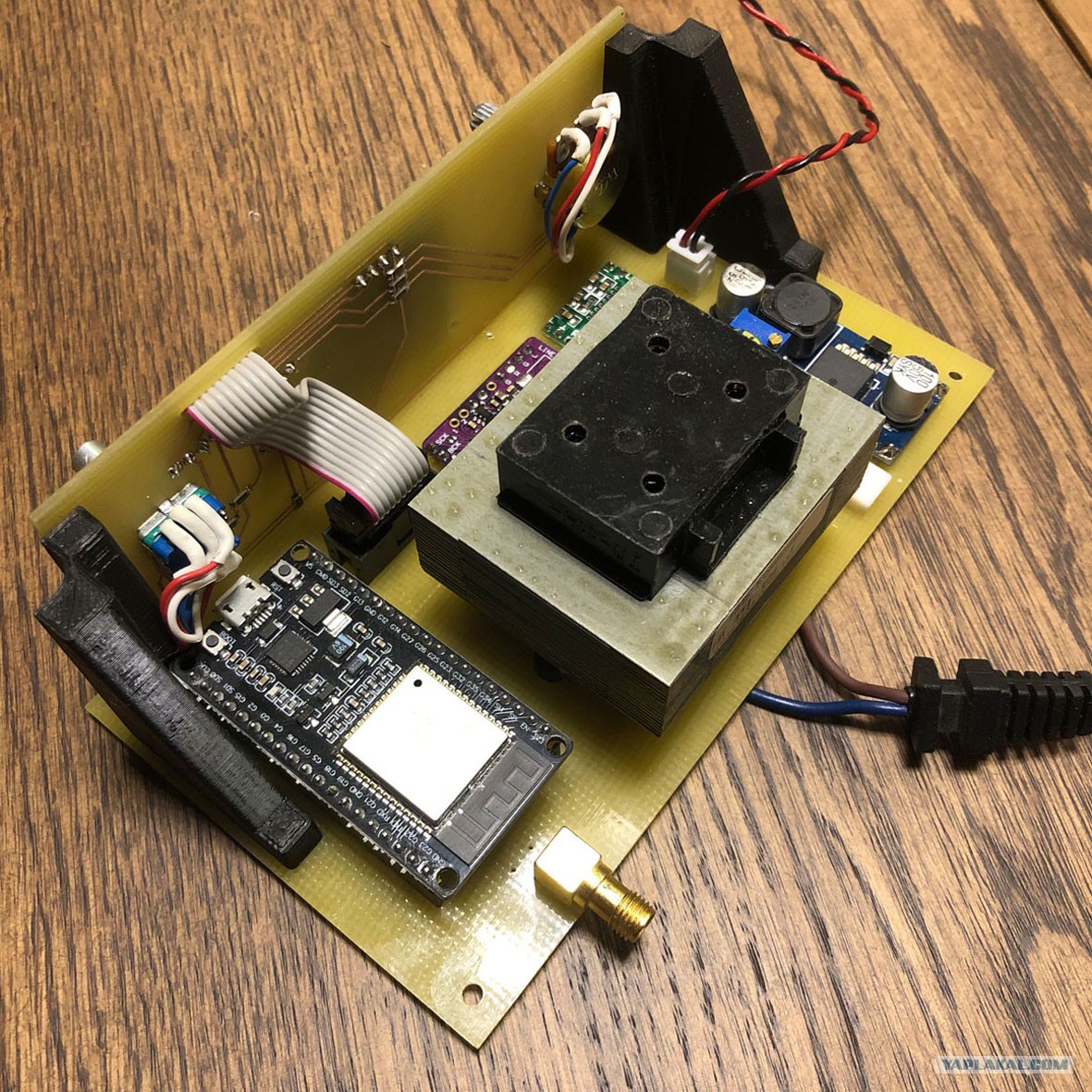

Еще вид.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:18
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

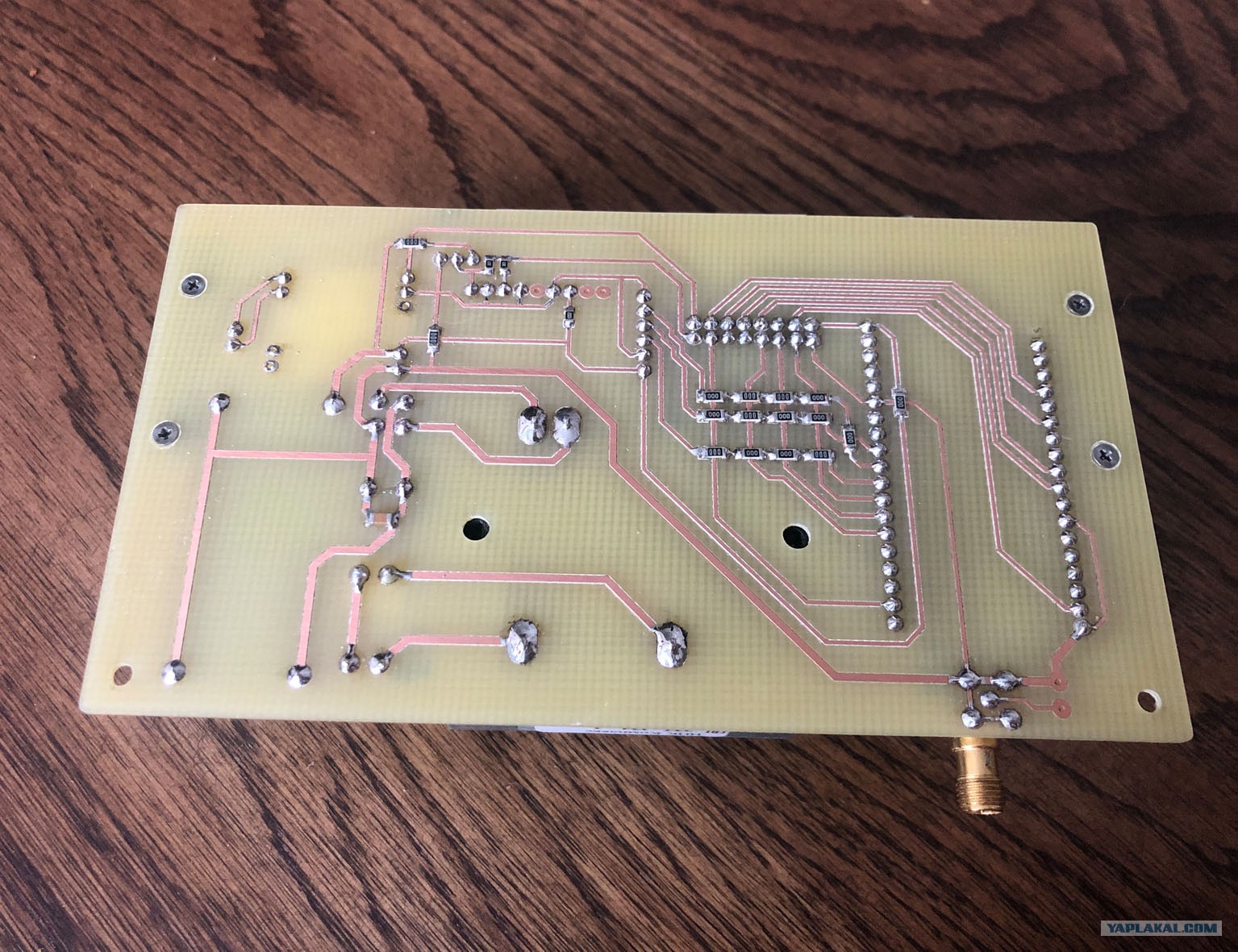

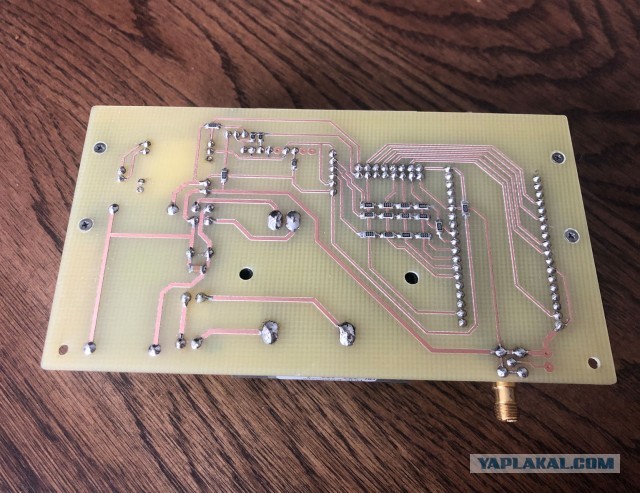

Платы, как всегда, фрезерую на ЧПУ.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:18
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317
Поскольку приемник в стиле ретро, то решил сделать имитацию индикатора «кошачий глаз», на светодиодах.

Это сообщение отредактировал trikot - 21.02.2024 - 13:18

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:19
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

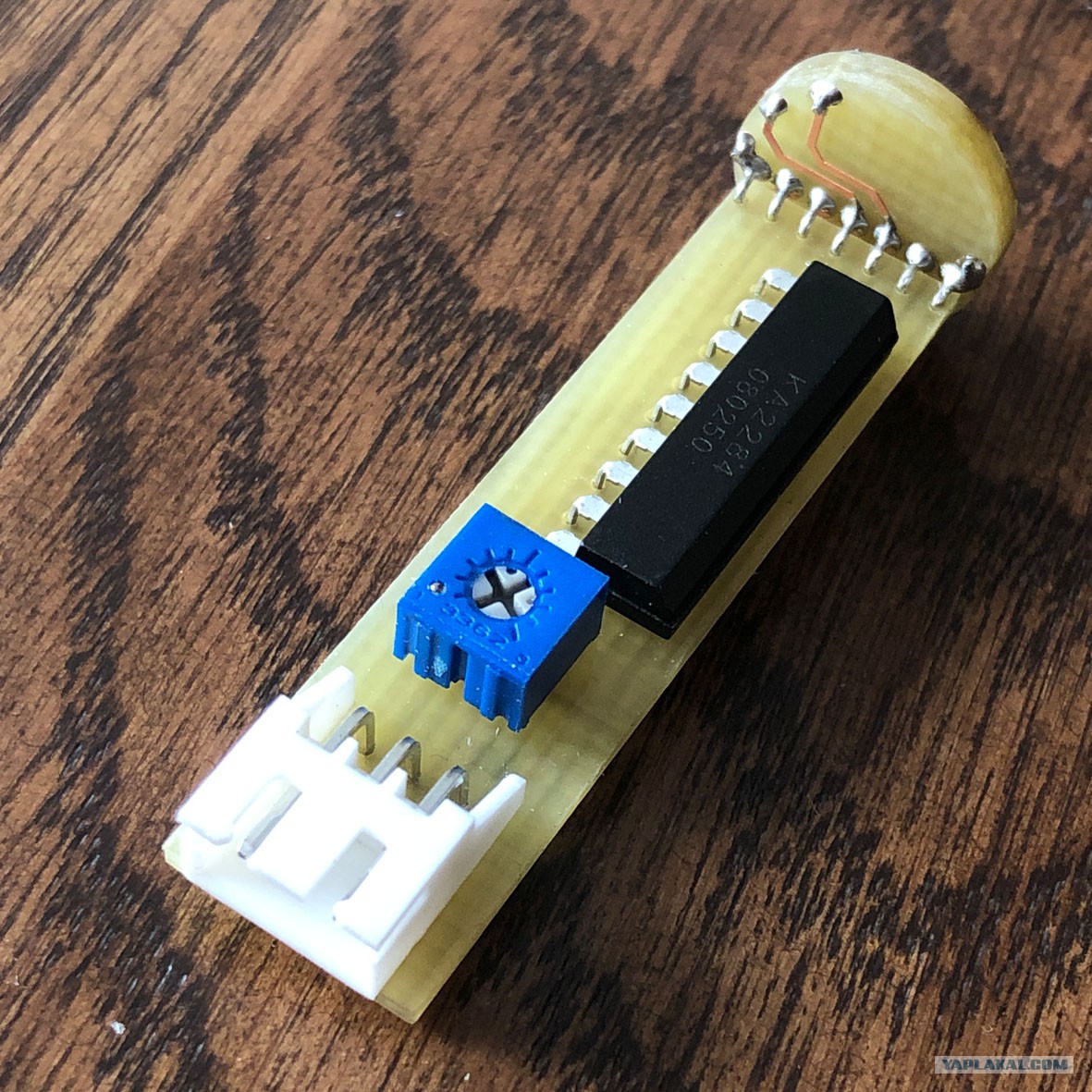

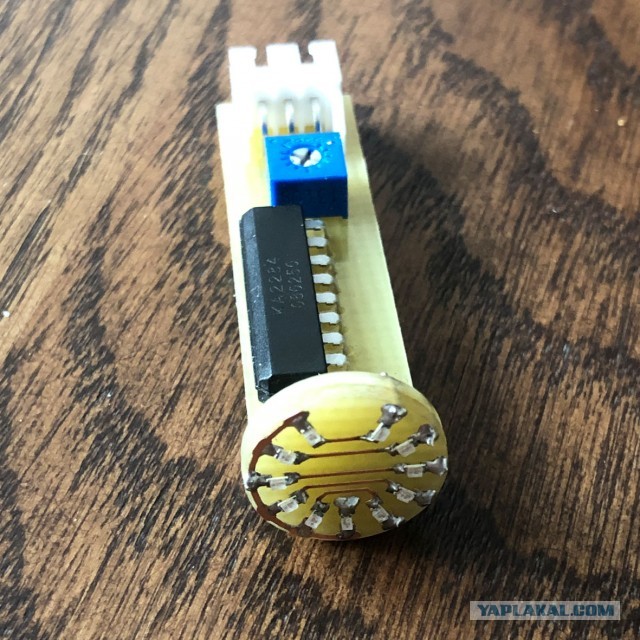

Индикатор 5-и уровневый.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:19
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

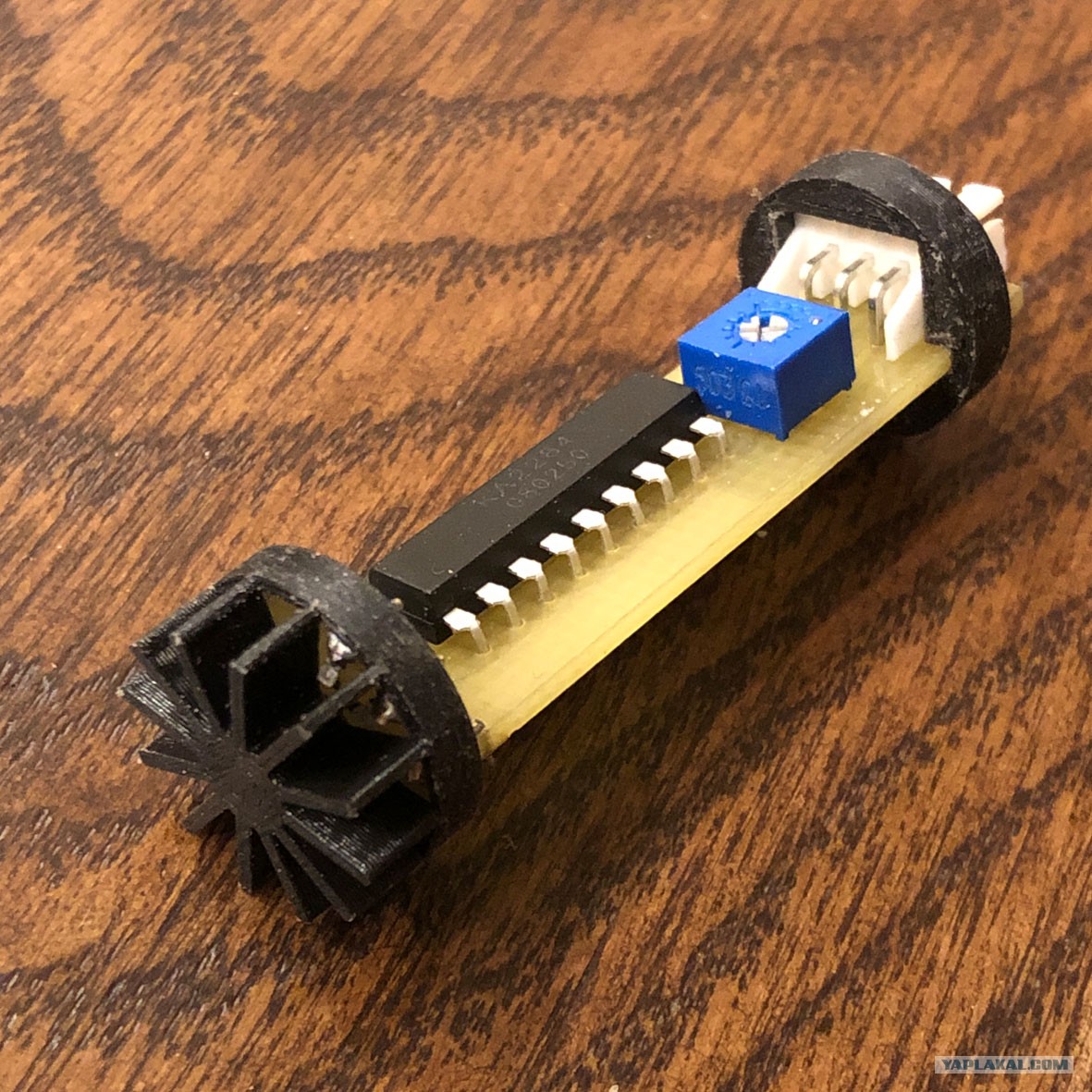

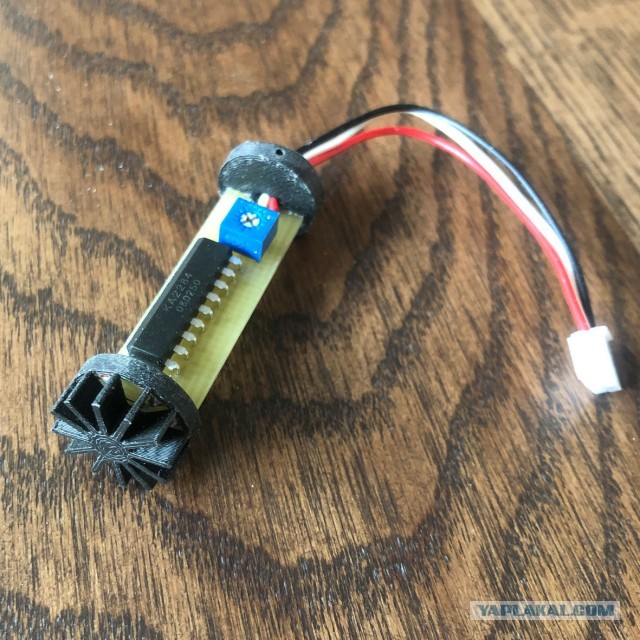

Поставил сепаратор, чтобы светодиоды не засвечивали чужой сектор.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:20
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

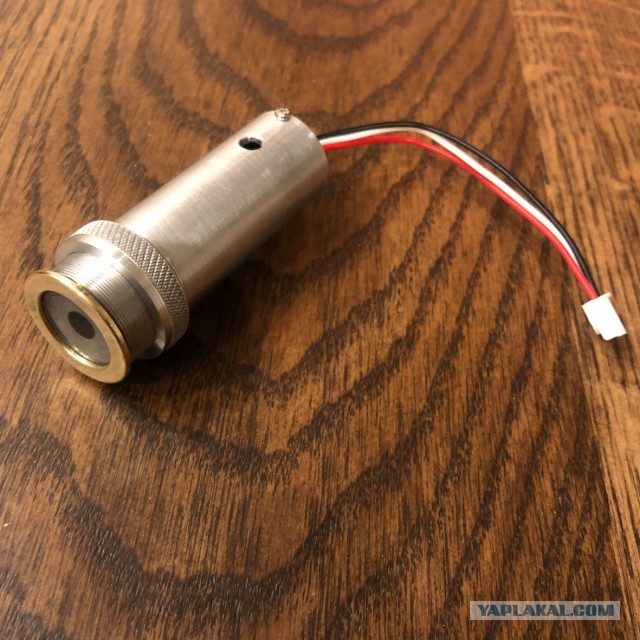

Поскольку плата изменилась, немного и индикатор изменился, разъем с платы ушел.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:20
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317
Ну и в корпусе.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:20
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

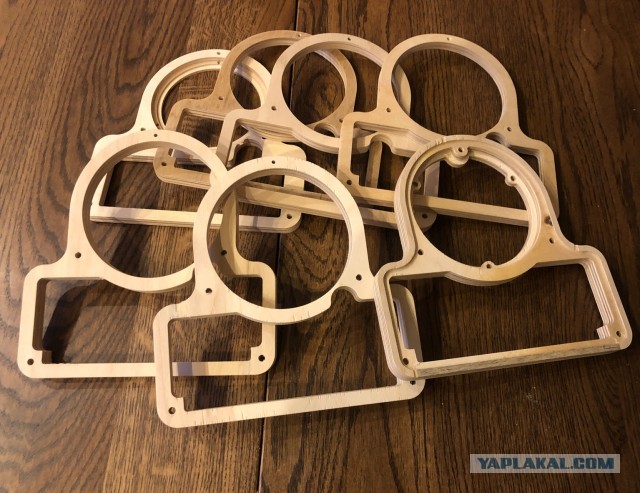

Теперь сам корпус. Он из слоев фанеры. Слои из 2-х толщин фанеры, такую мне подогнали.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:21
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

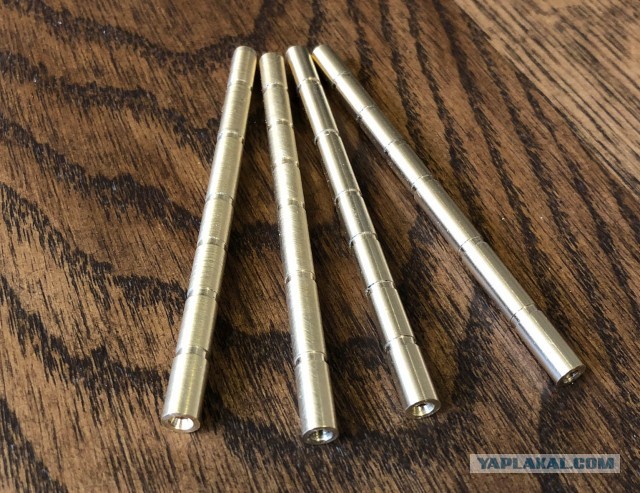

Для склейки направляющие стойки, заодно в них резьба для крепления задней панели.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:21
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

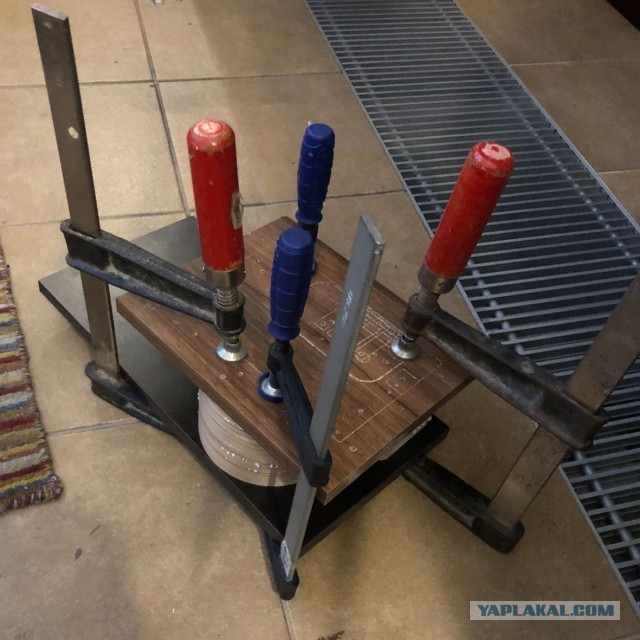

Клеим корпус.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:21
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

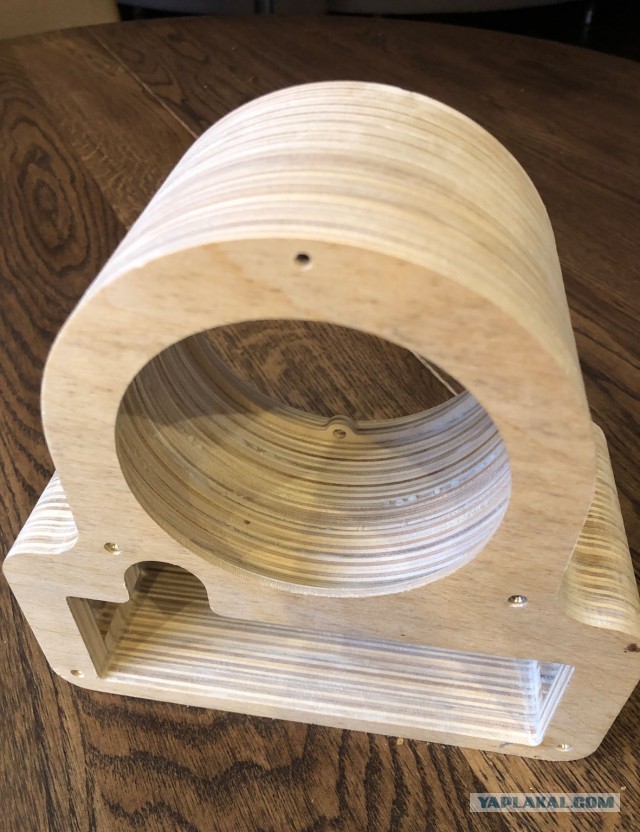

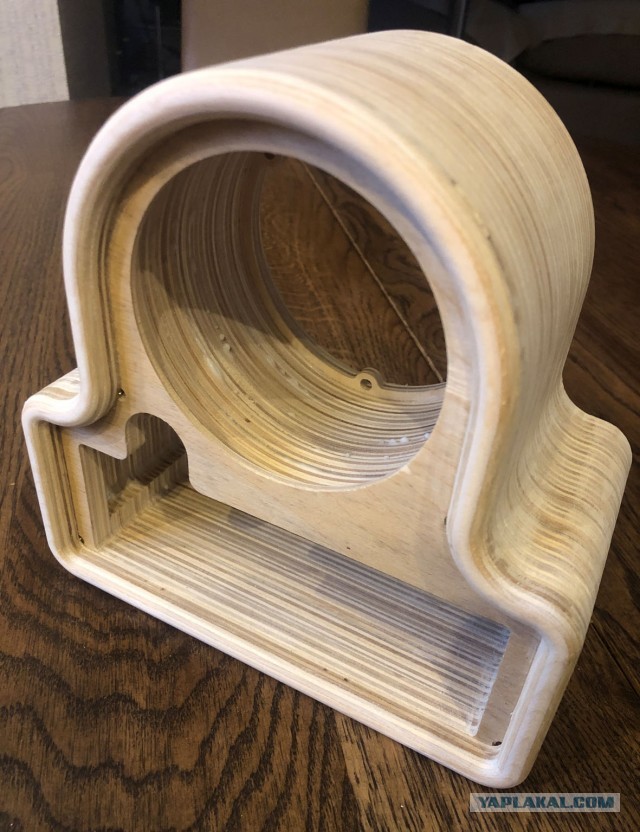

Склеился

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:22
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

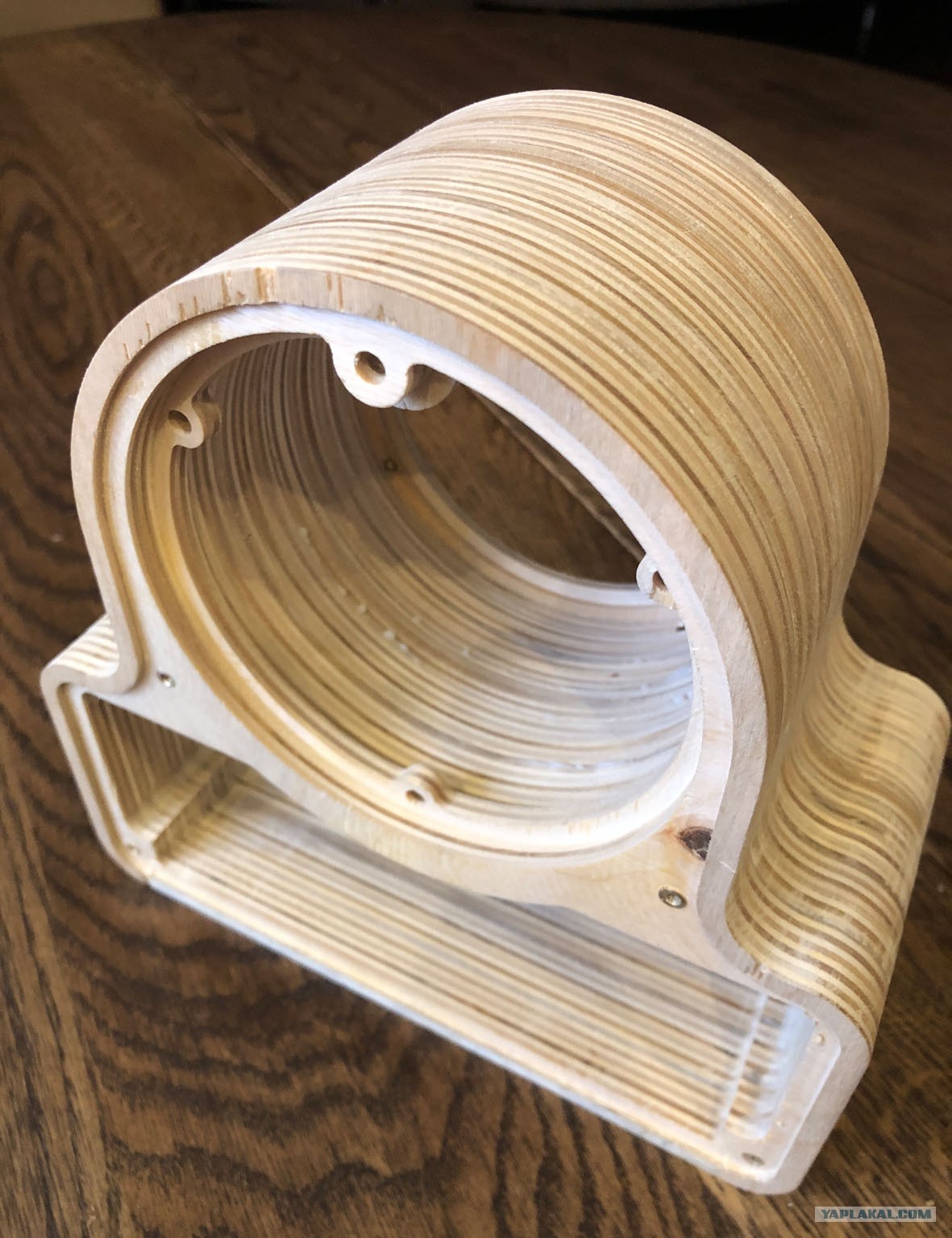

Вид сзади

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:22
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

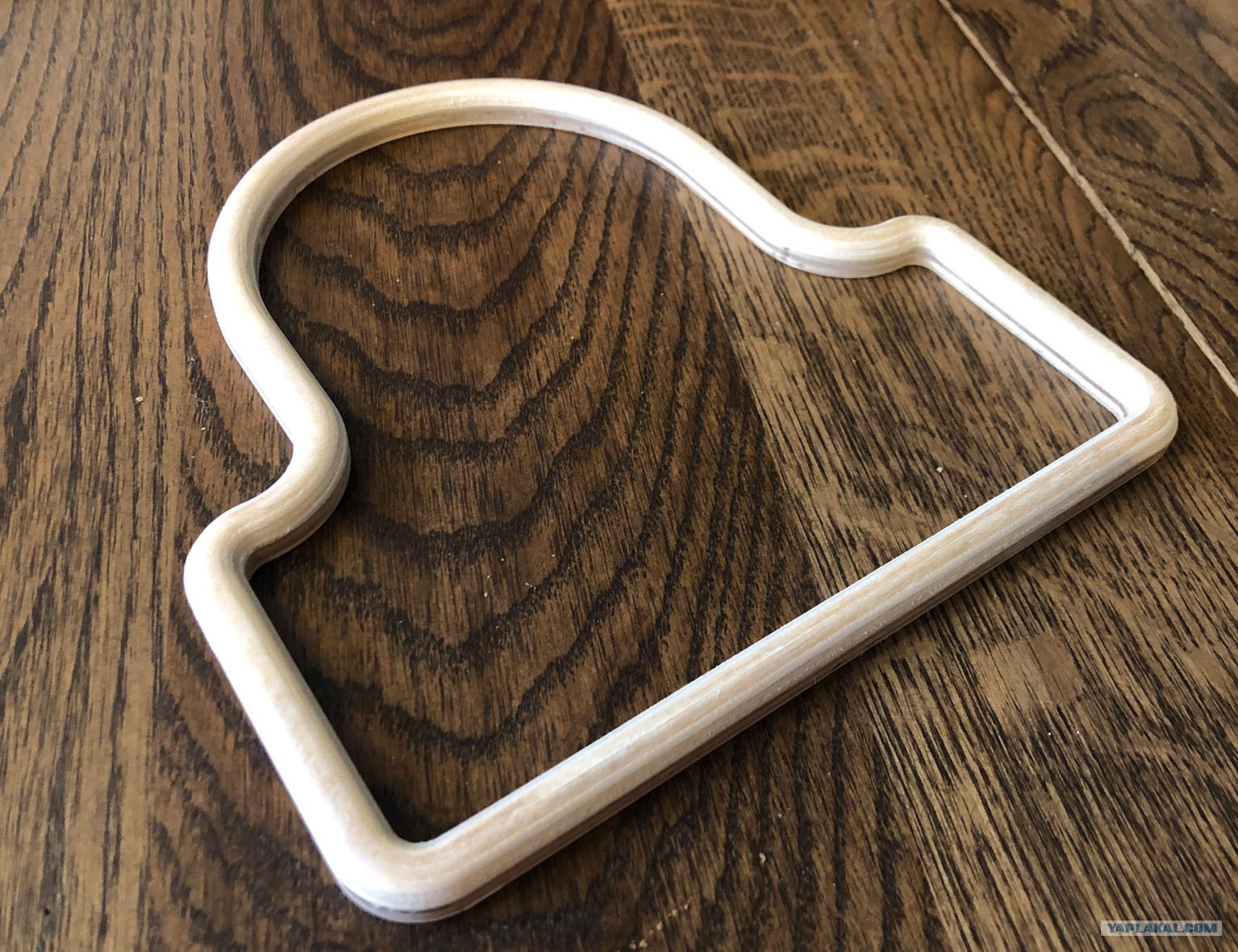

Рамку делал радиусной фрезой

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:22
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

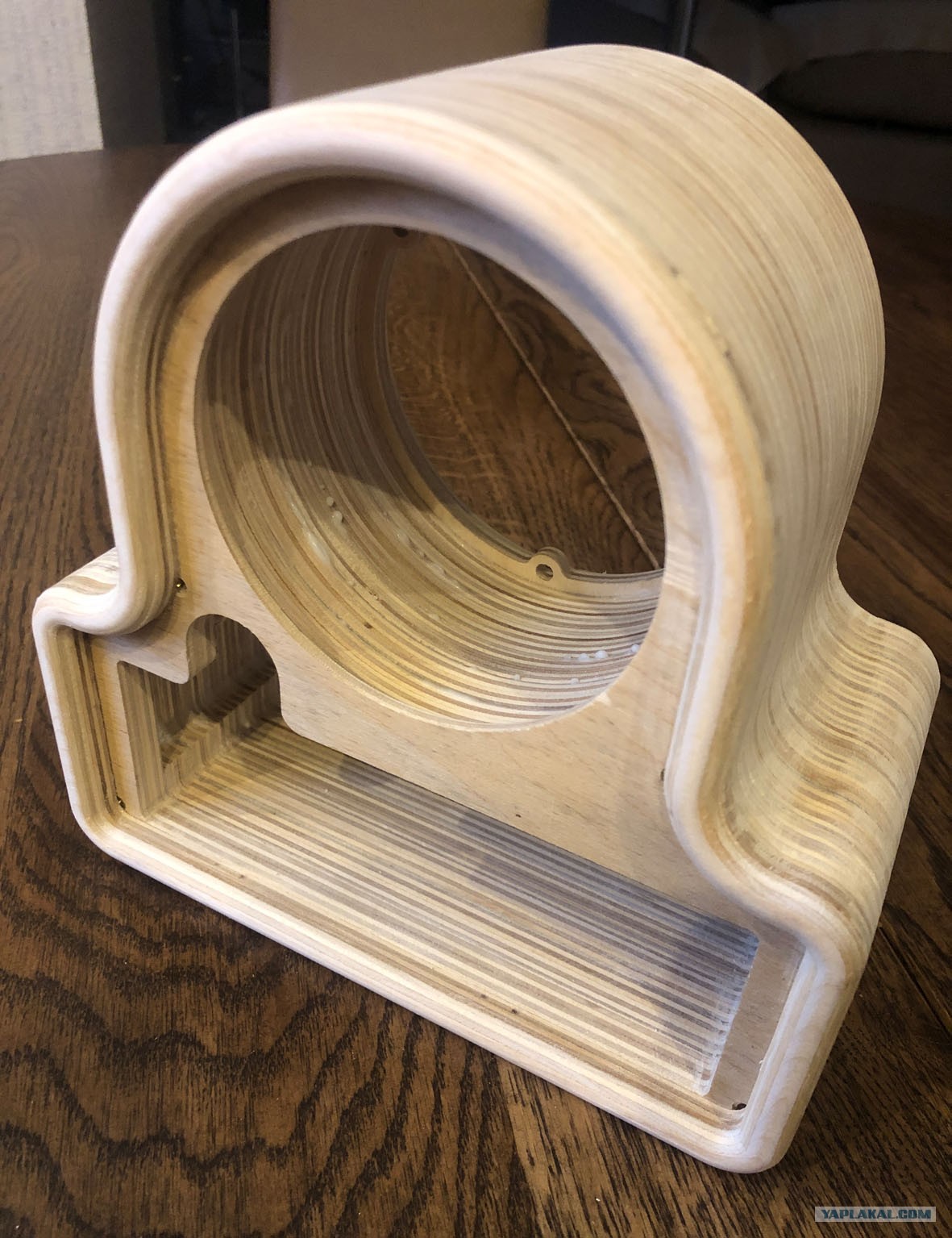

С рамкой уже лучше

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:22
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

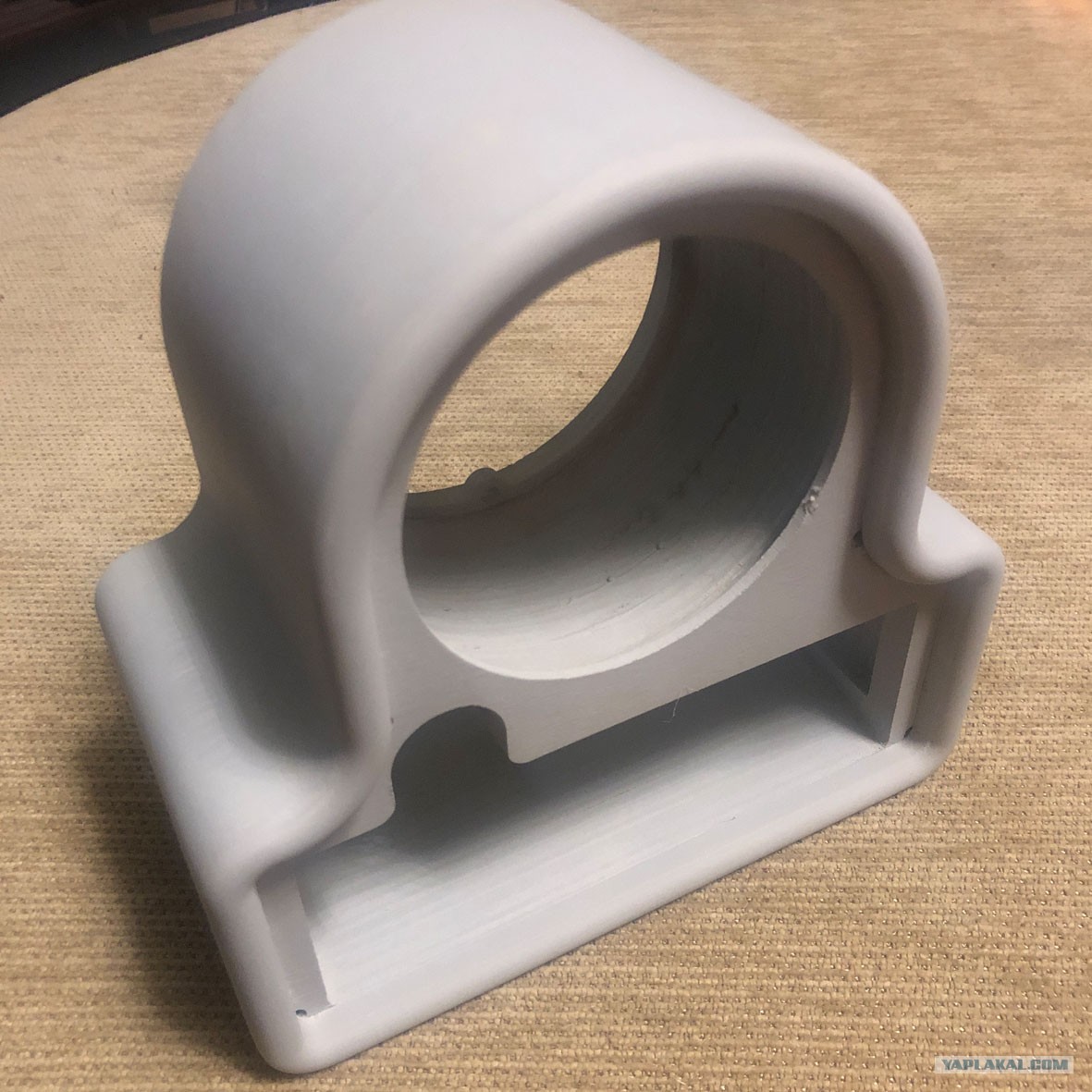

Теперь шпаклюю, грунтую.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:23
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

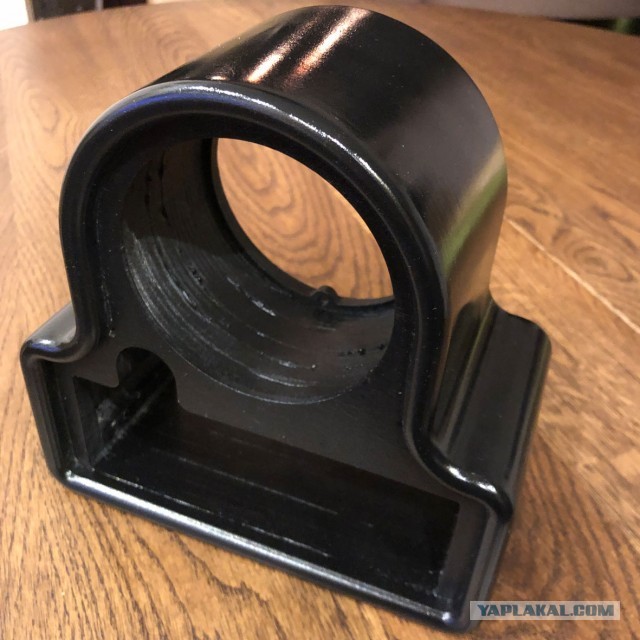

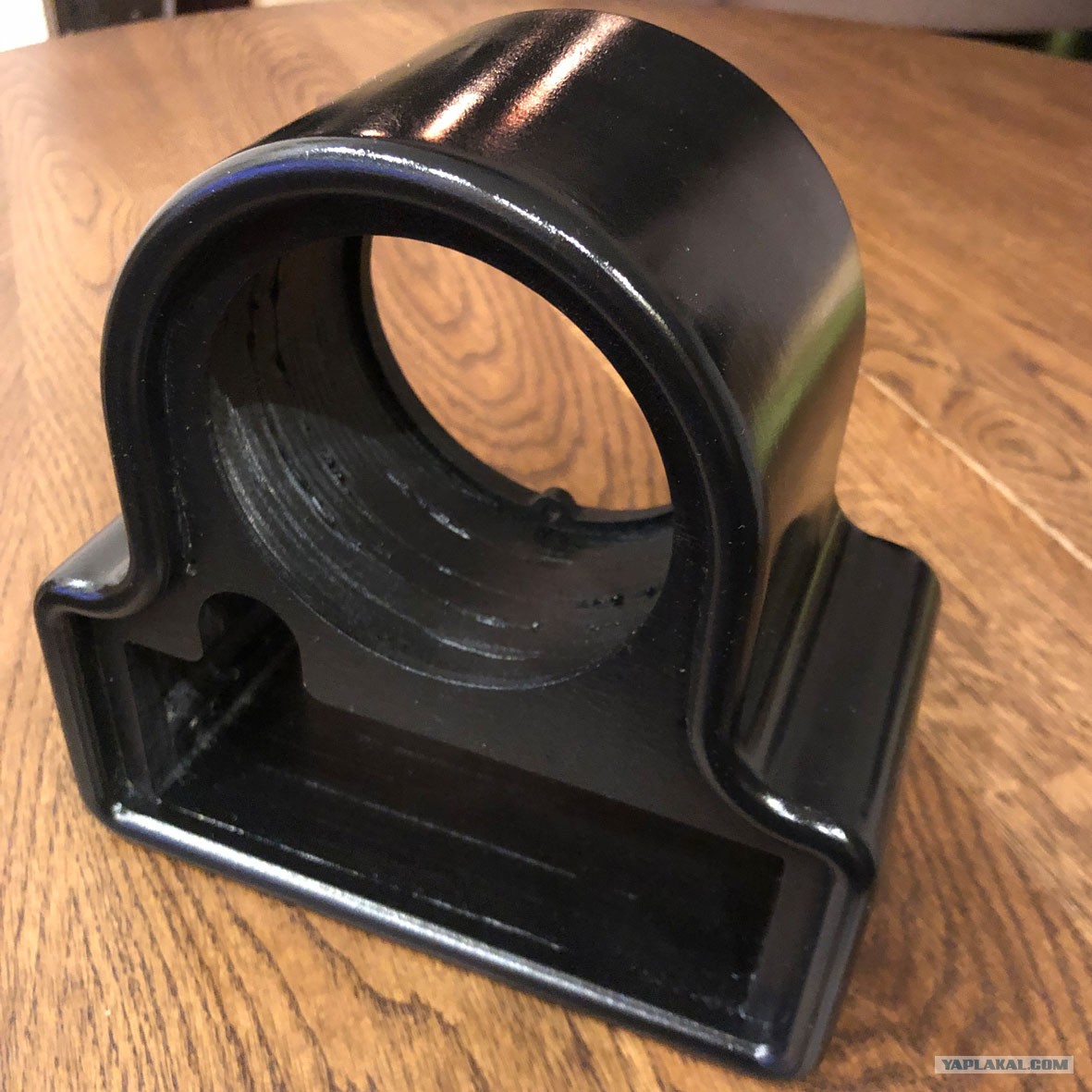

И крашу. Потом я слегка полирнул окрашенную поверхность. На фотке сразу после окраски.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:23
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

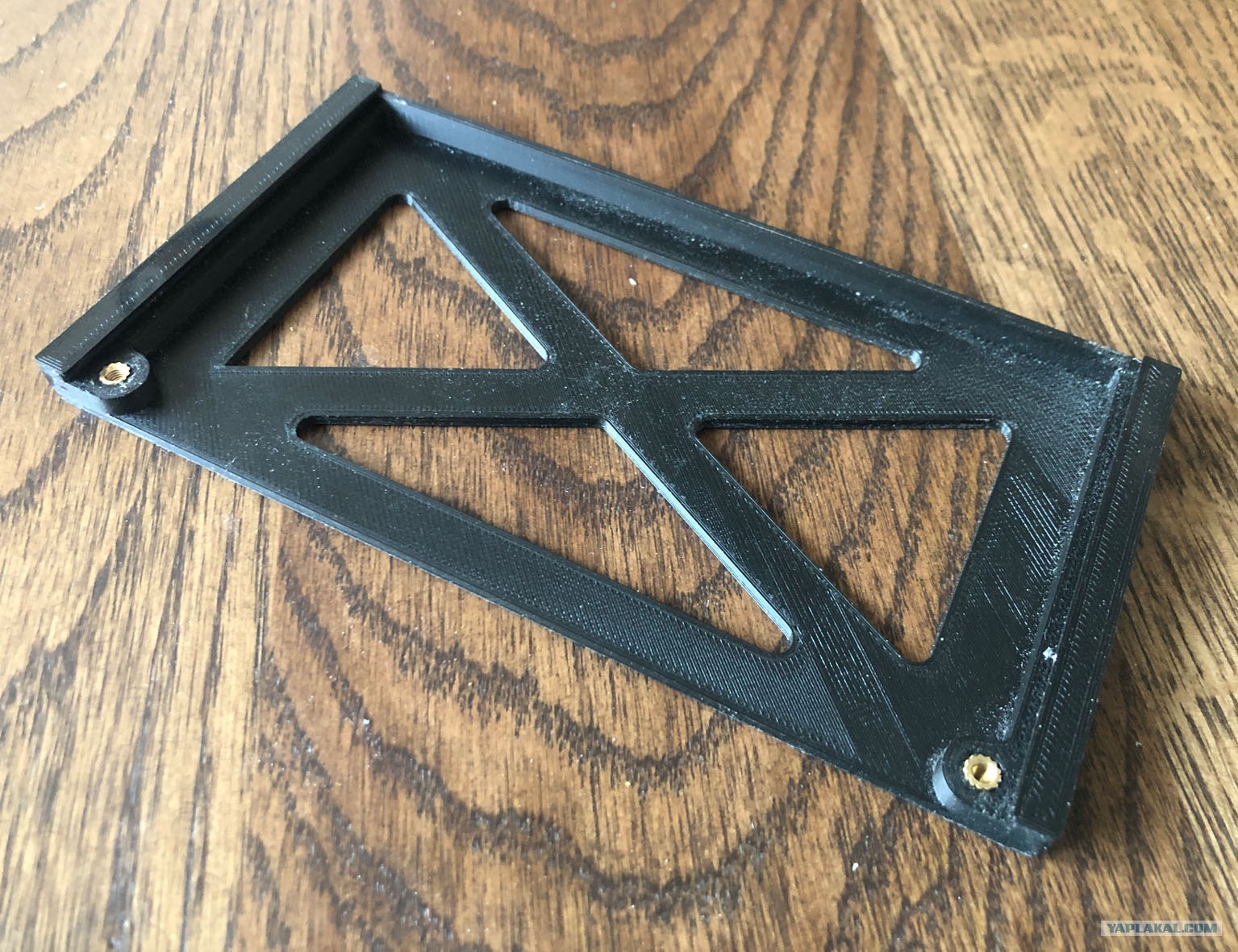

Напечатал шасси для крепления платы. Плата вдвигается в пазах, и крепится винтами.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:23
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

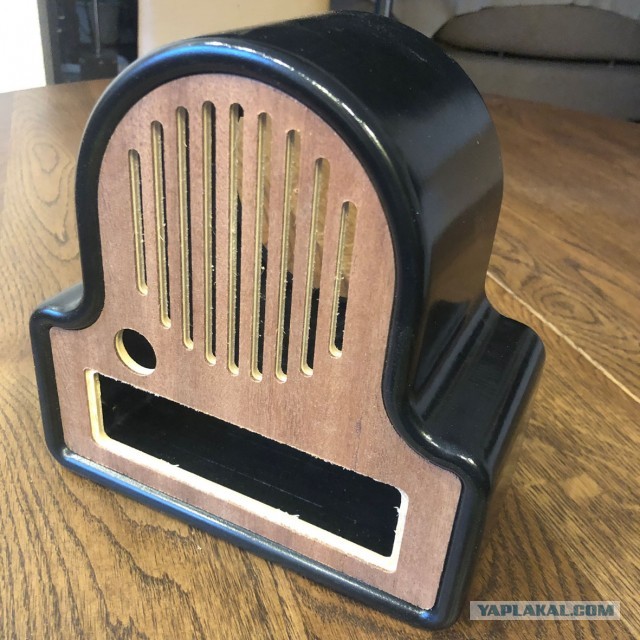

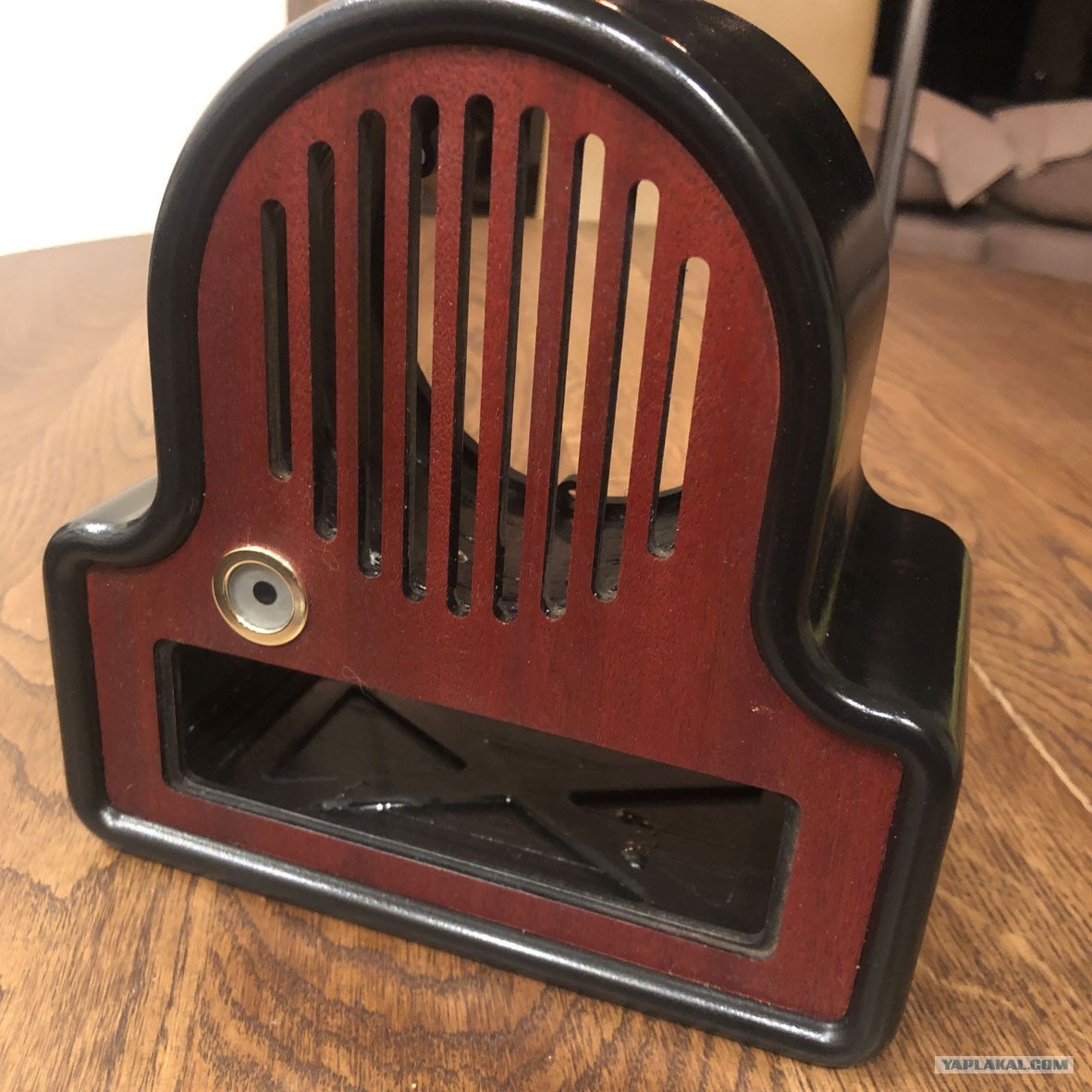

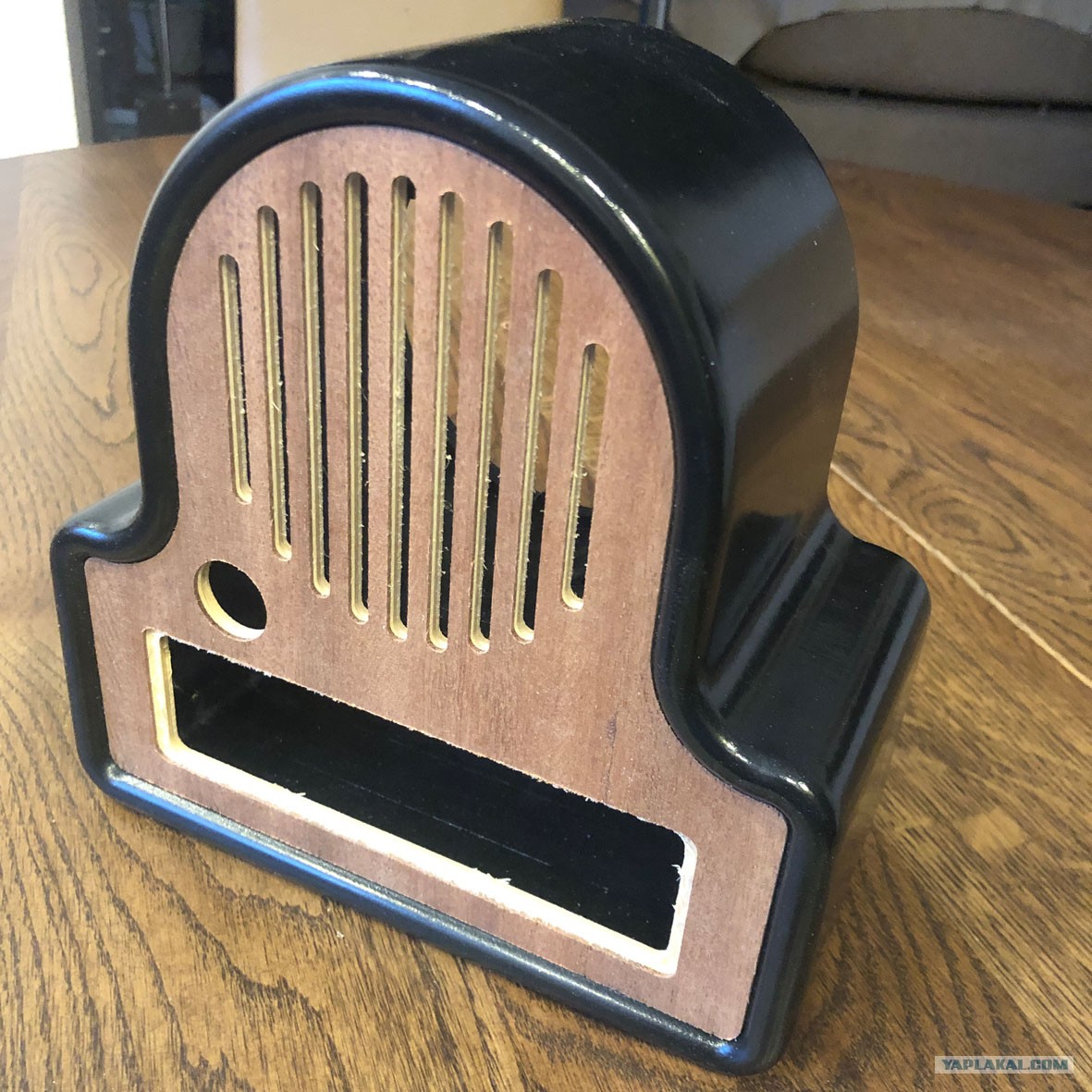

Дальше – передняя панель.

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:24
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317
Морилка, масло, воск

Будни пенсионера. Делаю интернет радио

[^]
trikot
21.02.2024 - 13:24
Статус: Offline


Ярила

Регистрация: 25.01.09
Сообщений: 6317

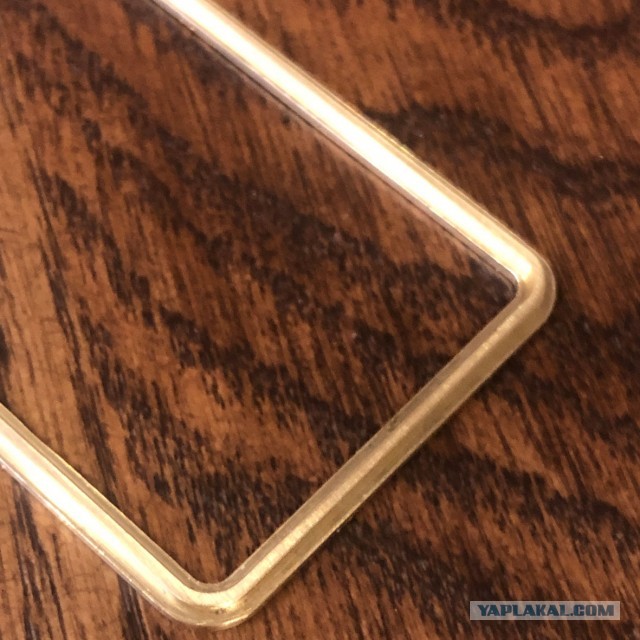

Декоративная рамка. В нее вклеивается закрашенное оргстекло с окном по индикатор и ИК датчик пульта. Сама рамка вклеена в переднюю панель. Имеет Т-образный профиль.

Будни пенсионера. Делаю интернет радио

[^]
