Гитара из бревна

Привет народ. Можно сказать выхожу из анабиоза, три года ничего не постил. Жизнь очень сложная штука пришлось немного терпеть.

Года два назад, как говорила моя мама мне «втемяшилось в башку» своими руками сделать гитару. Оказалось что я за свою почти прожитую жизнь не держал в руках хорошей гитары! Пока не поздно надо это исправлять и НАЧАЛОСЬ!!!

Началось всё с того что ДЕНЕГ НЕТ чтобы купить хорошие материалы (палисандр, эбен, клён и ёлку). Стиснув зубы беру ножовку и иду в лес. Именно «ножовку и иду» а не «мотопилу и поехал» иначе могут назвать браконьером со всеми вытекающими последствиями.

Будем делать гитару из черёмухи, клёна, яблони и немного сосны.

Будет примерно 58 фотографий и одно видео

Началось:

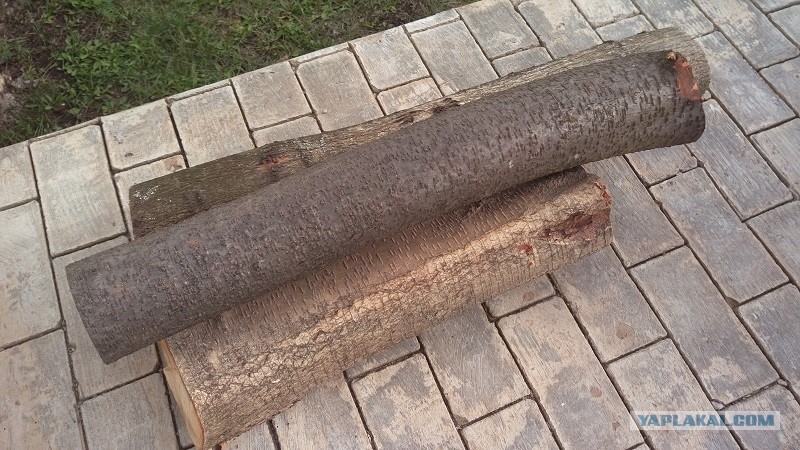

1) В натуре исходный материал, черёмуха, рябина и клён. Яблоня уже в загашнике.

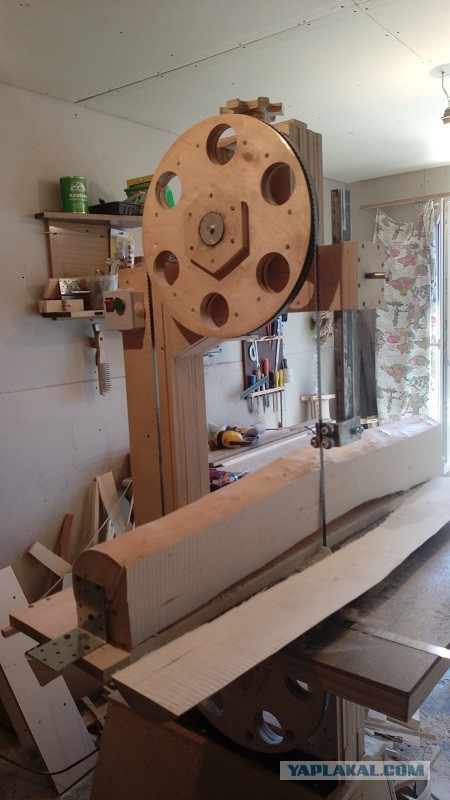

2) Станок ленточнопильный. Сделал его из склеенной фанеры. Чертежи станка бесплатно предоставляет добрый человек на тыртубе. Станки вообще стоят космических денег. Этот мне обошелся ровно в 10 раз дешевле. Всё работает, пилит если ленты острые.

3) Станок это отдельная песТня. Все работы я пока провожу на 2-ом недостроенном этаже своего дома. Мастерской пока нет, только мечтаю.

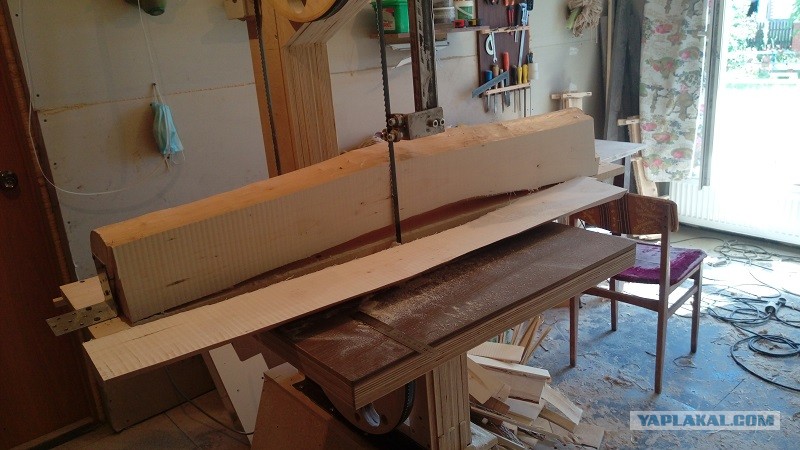

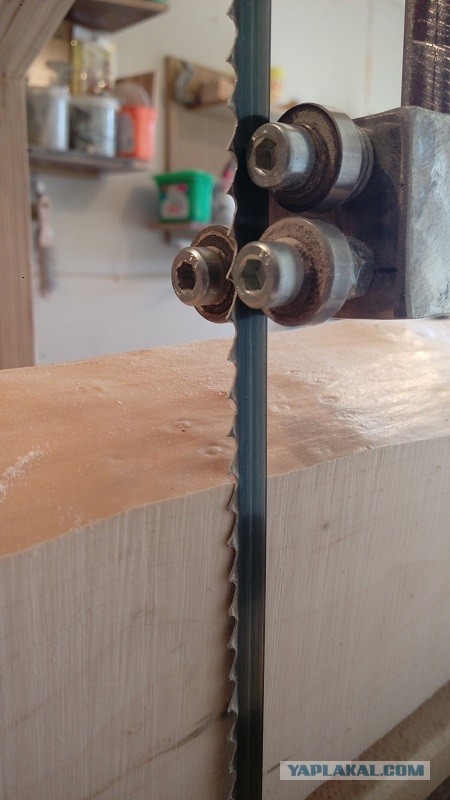

4) Распускаем брёвнышки на разной толщины дощечки. Как Страдивари вручную их распиливал я не знаю. Пилить руками можно лучковой пилой( и люди пилят)

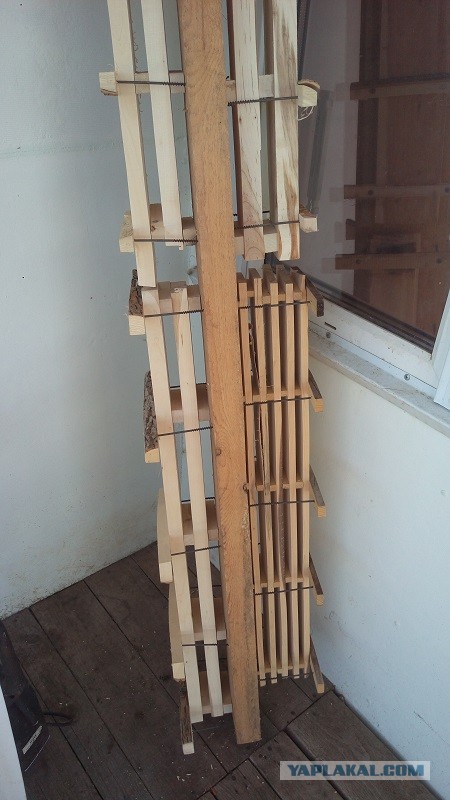

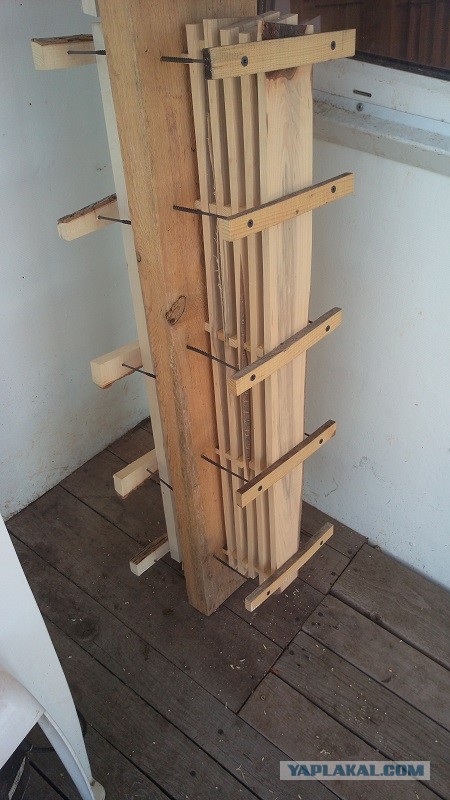

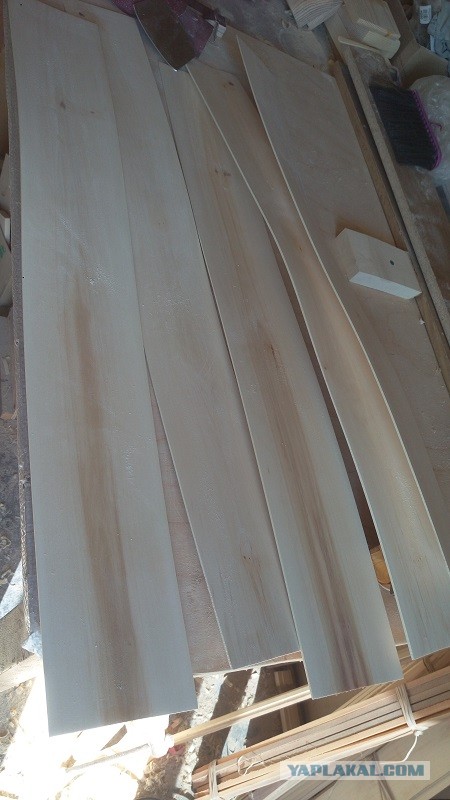

Сушатся дощечки прижатые шурупами к массивной доске.

Лучшего способа я пока не придумал и нигде пока не видел.

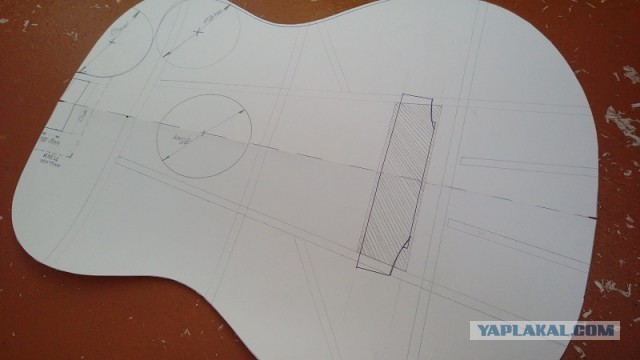

7) Чертёж будущего инструмента именно так и делается. Все контуры и размеры, свои какие то задумки, всё записываем на этом куске ватмана. Путные мастера так делают ( но это неточно). Часть чего то я скопировал с другого инструмента, что то добавил и что то удалил. Что получится будем посмотреть.

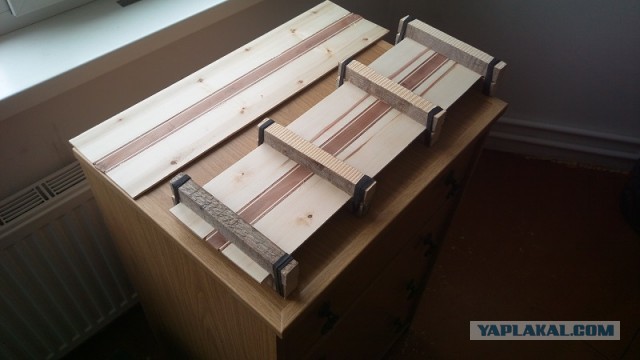

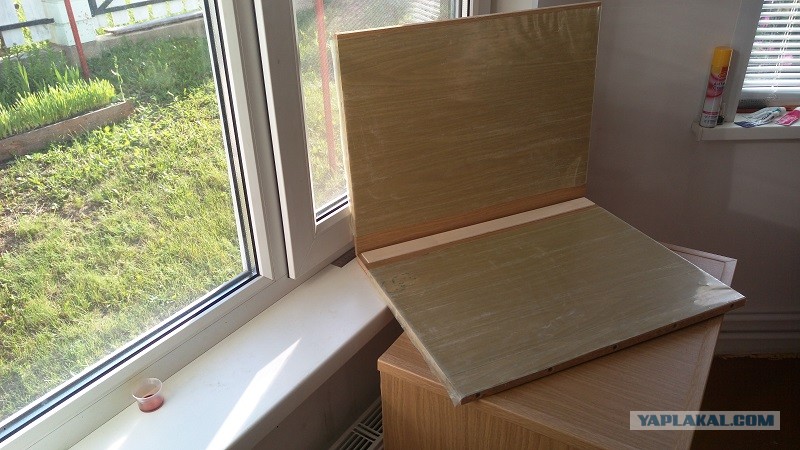

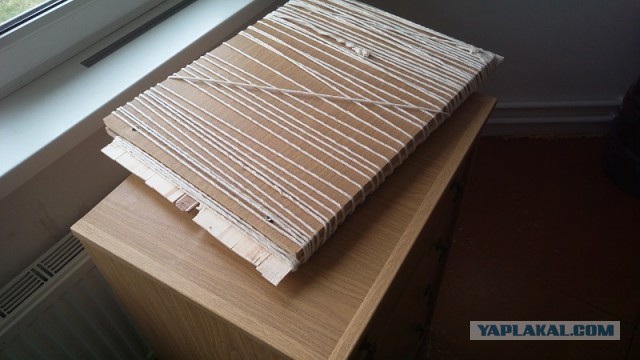

Это приспособление я сам придумал, я называю его «книжка». Сжимаю в нём тонкие 4мм. Ламели из которых изготовлю верхнюю и нижнюю деки гитары.

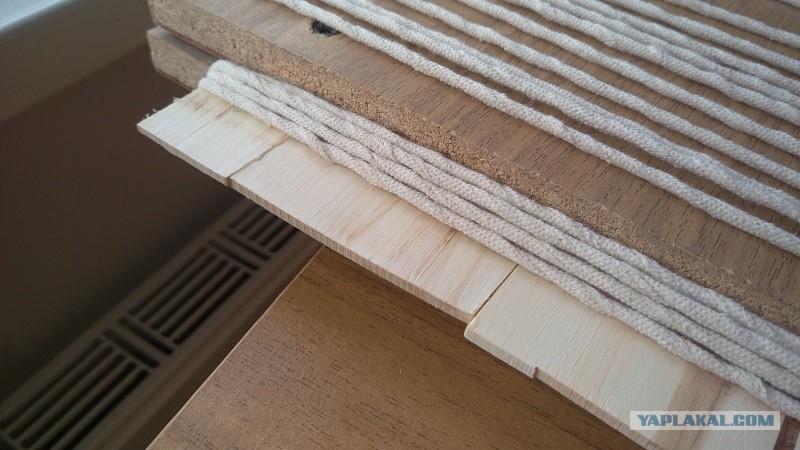

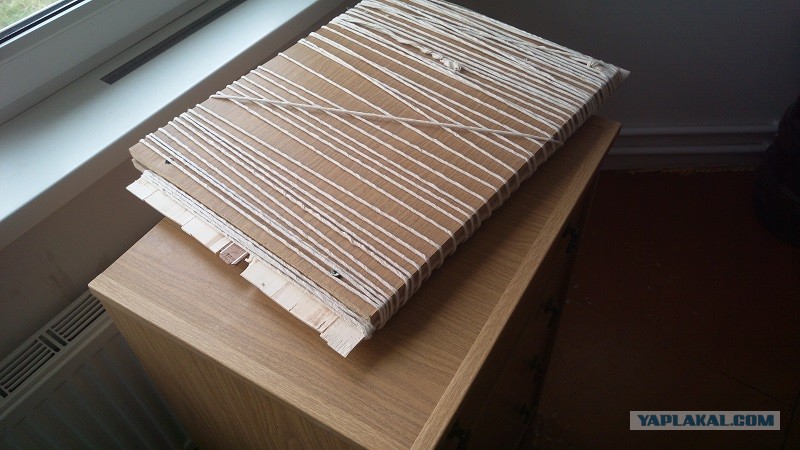

9) Как в книге между страниц, дощечки сжаты с эпоксидным клеем, можно ещё сверху груз положить.

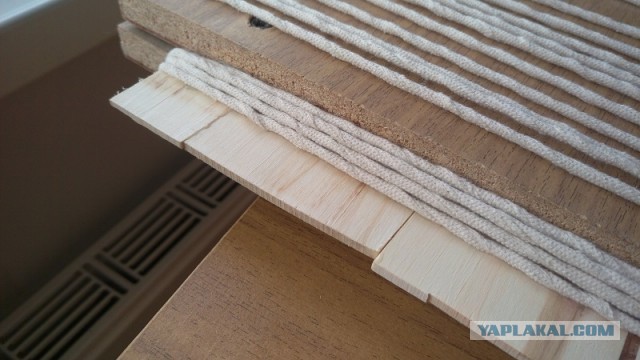

10) Крупнее план.

Мелкие декоративные склейки. Здесь у меня клён и яблоня. Клён ясенелистный у нас очень агрессивно распространяется, как борщевик. Его завезли из за океана а теперь спасения от него нет.

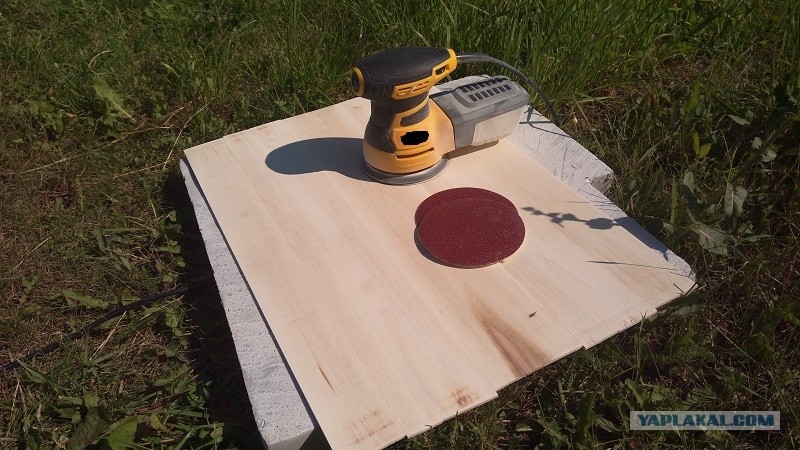

12) Летом хорошо можно на свежем воздухе, на ветерке шлифовать склеенные заготовки. Самая крупная наждачка Р40. Эксцентриковая шлифмашина самая дешёвая.

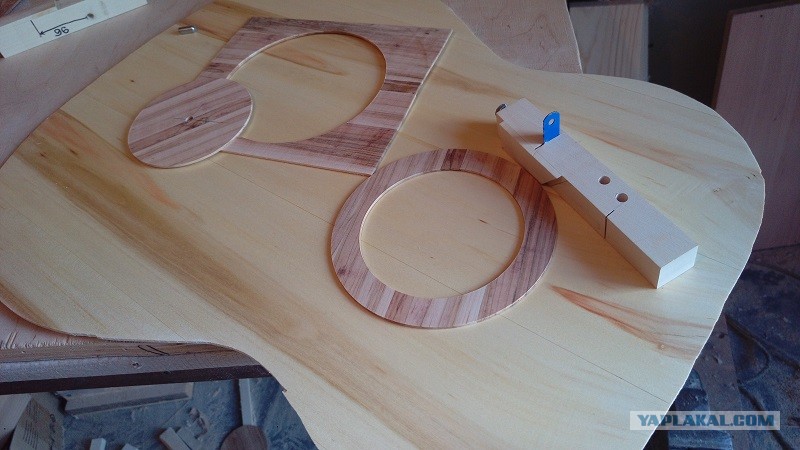

По контуру (с запасом) вырезаны деки гитары. Сейчас надо сделать декоративную розетку вокруг резонансного отверстия. Опять приспособление приходится изобретать. Нож в приспособе из полотна от ножовки по металлу. Тонкий шпон 2мм. Напиливаю тоже на ленточной пиле. Работает как циркуль, режет изумительно.

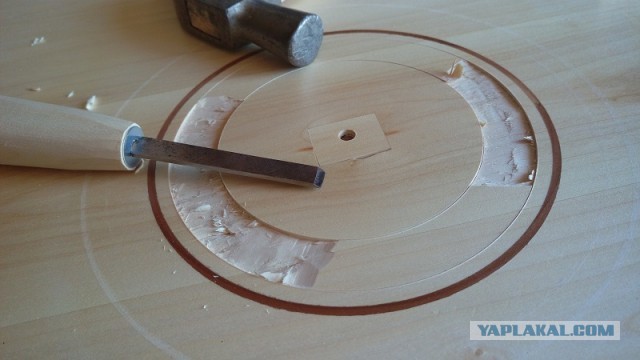

14) «Прочерчены циркулем» канавки выбираю маленькой самоделишной стамесочкой. Тонкое кольцо, это уже вклеено из яблони, широкое будет из черёмухи.

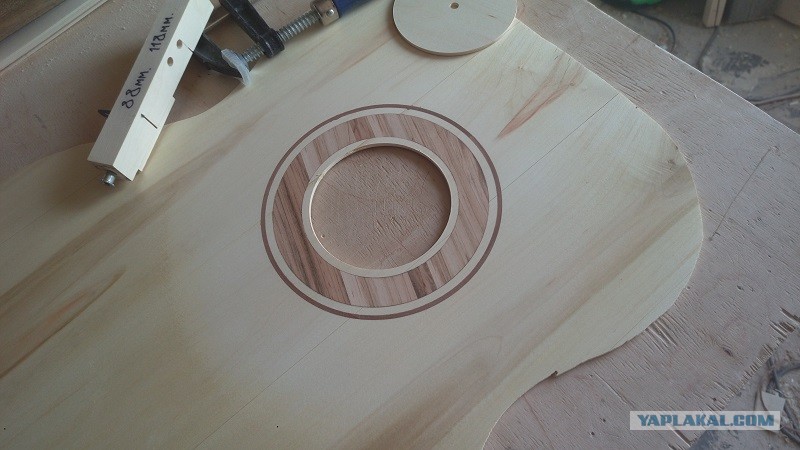

Вклеено и зашлифовано уже. Как хотелось.

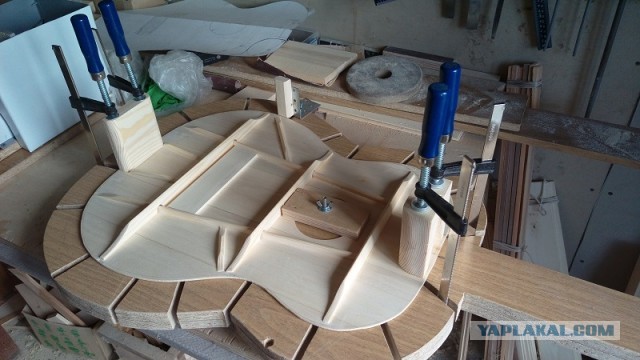

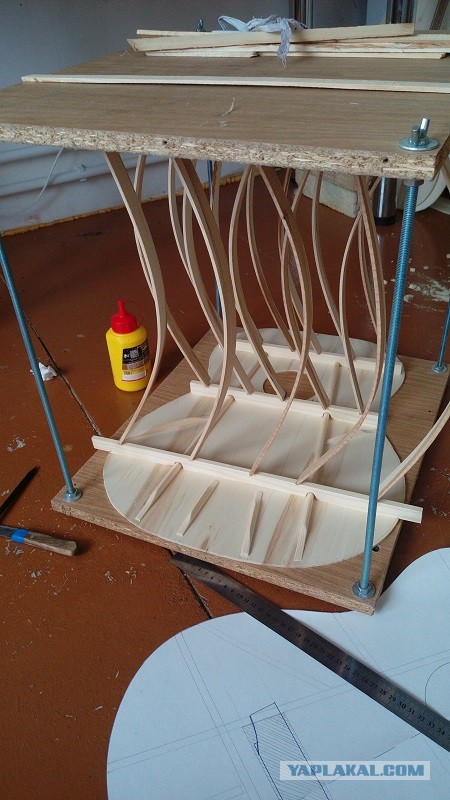

16) Приспособление «домик», я его не сам придумал, подсмотрел у мастеров. Распорки из тонких реек прижимают «пружины» к деке. «Пружины» клеются по схеме, не а не абы как. Система пружин это отдельная, и очень сложная песТня, может быть даже сложнее чем у Пашкета))

17) Я придумал сейчас такую систему. Опыта очень мало перестраховываюсь. От системы пружин звук гитары зависит.

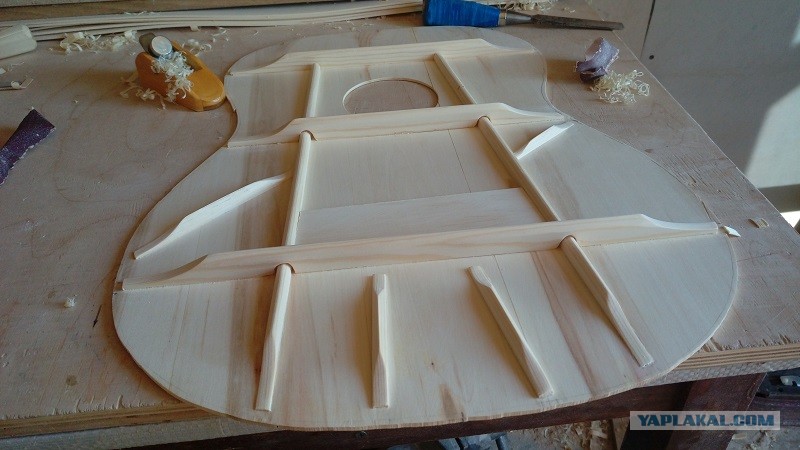

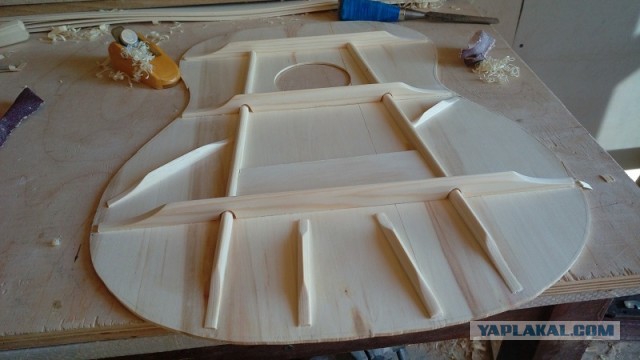

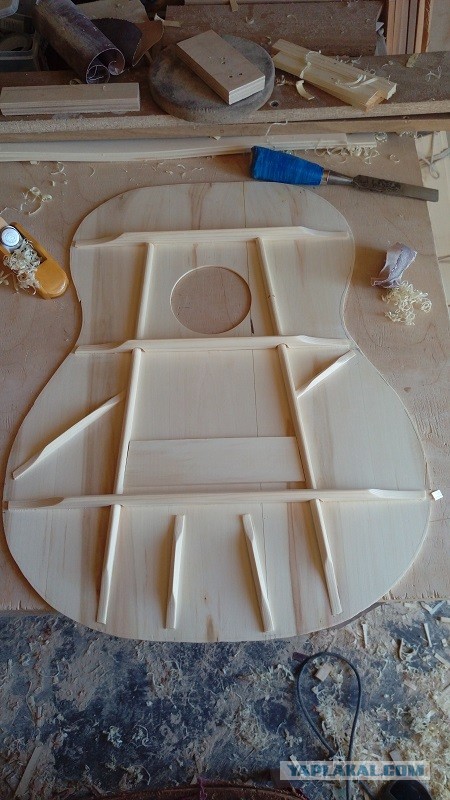

18) Верхняя дека.

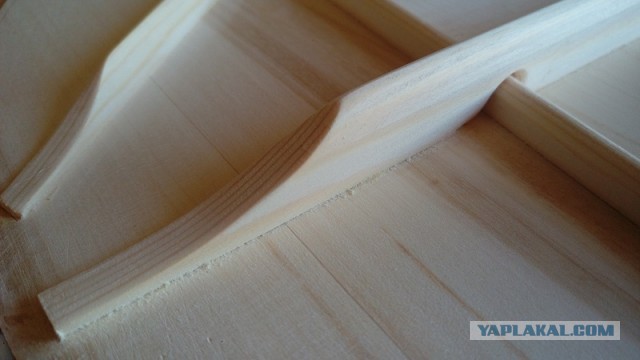

Крупным планом.

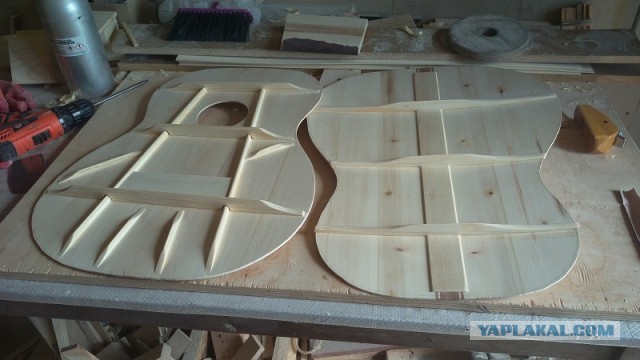

20) Верхняя и нижняя деки. Видно что у нижней деки пружины кривые. У путёвой гитары дно должно быть ВЫПУКЛОЕ. Делать «плоскодонки» в мастерской не комильфо. На фабрике пусть делают плоские. Можно и верхнюю деку делать выпуклой но это уже совсем другой уровень, я пока до него не дорос.

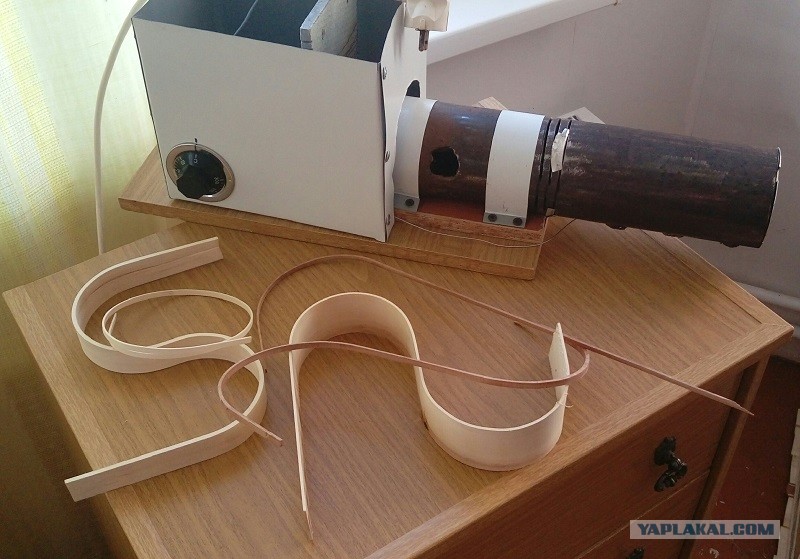

21) Опять приспособление, для гнутья древесины. Мастера называют его «пулемёт». Делают кто на что горазд. Я из обычной стальной трубы 89мм. сделал . Внутри нагревательный элемент. Термостат для электрической духовки на Али купил за копейки. Температура регулируется, можно гнуть до 4мм. толщиной. Разные породы дерева при разной температуре гнутся от +150-200 градусов, всё нормально гнётся. Эти «кренделя» я для наглядности согнул.

22) Заготовки для обечаек гитары. Их мы и будем гнуть на «пулемёте» Их толщина 2мм. Длинна 800мм. Ширина 100мм. Всё делаю с небольшим запасом.

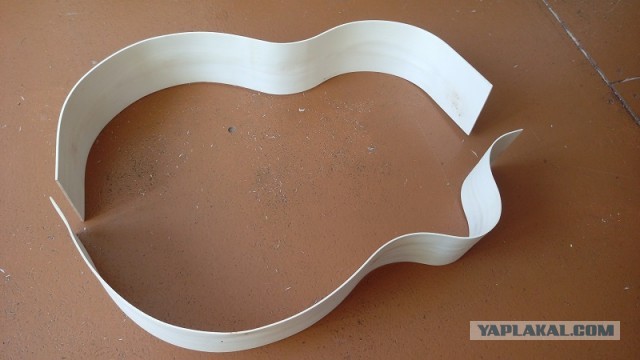

23) Обечайки согнуты быстро, примерно за полчаса. Надо стараться как можно точнее согнуть по чертежу чтоб в последствии лишней мороки не было .

24) Сборка гитары на следующем приспособлении начинается с приклейки верхнего и нижнего клеца(струбцинами прижаты) Как видно приспособа склеена из двух листов ДСП. Прорези для струбцин.

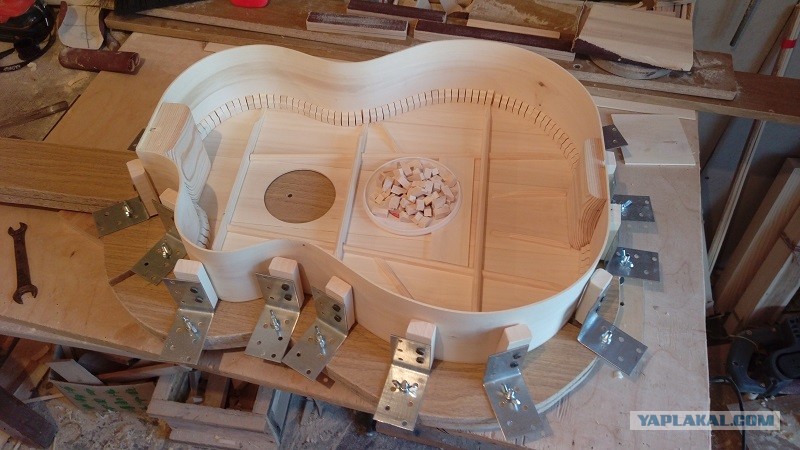

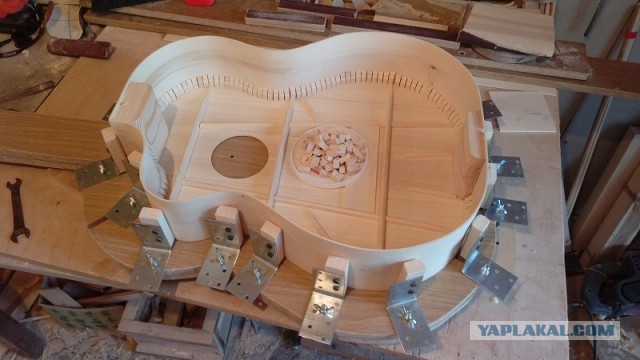

25) Вот уже интересненько. Обечайки удерживаются по периметру уголками и струбцинами. Эти мелкие деревяшечки называются «сухарики» клеим их по всему периметру, прикрепляя деку к обечайке.
