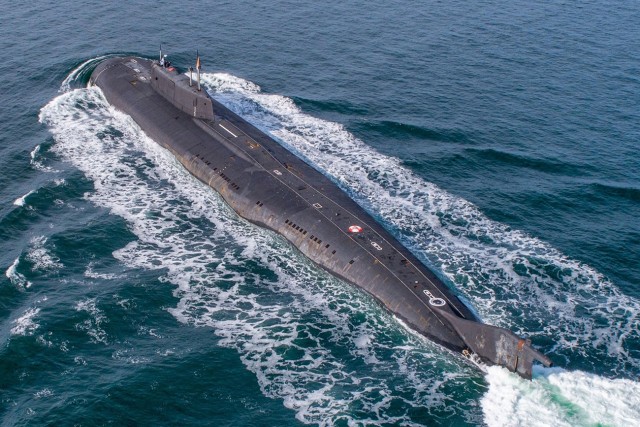

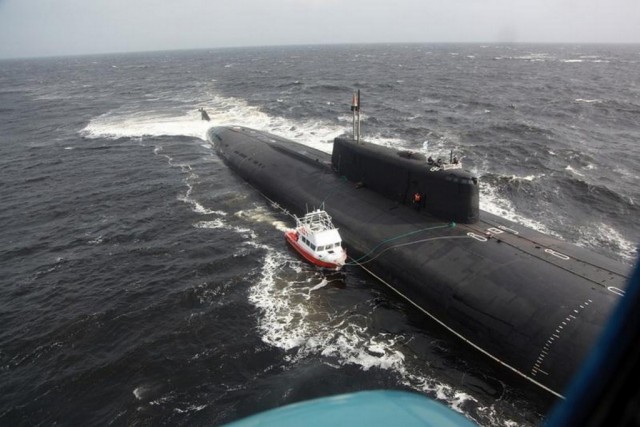

Подборка фото атомных подводных лодок проекта 949А «Антей»

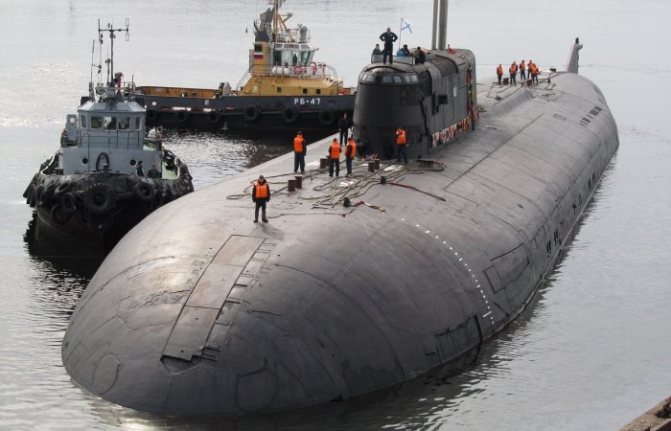

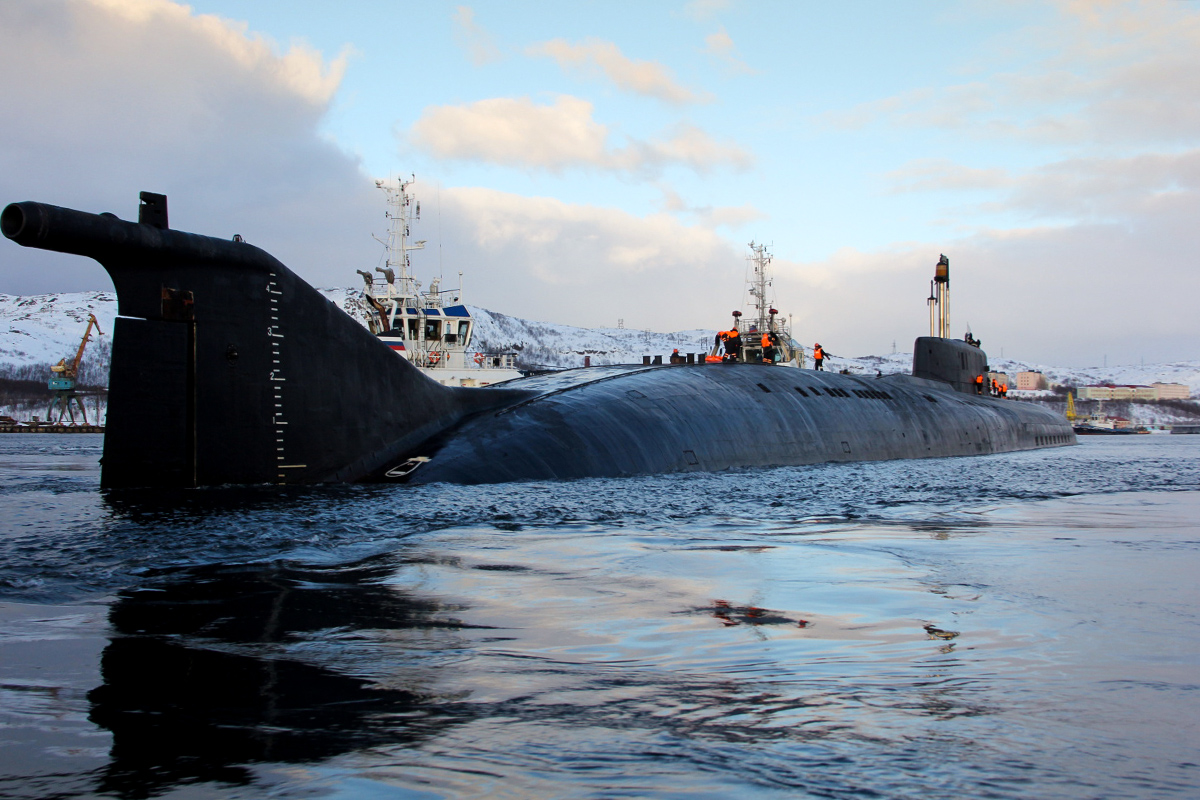

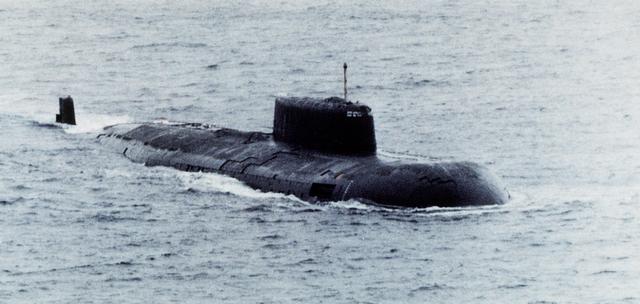

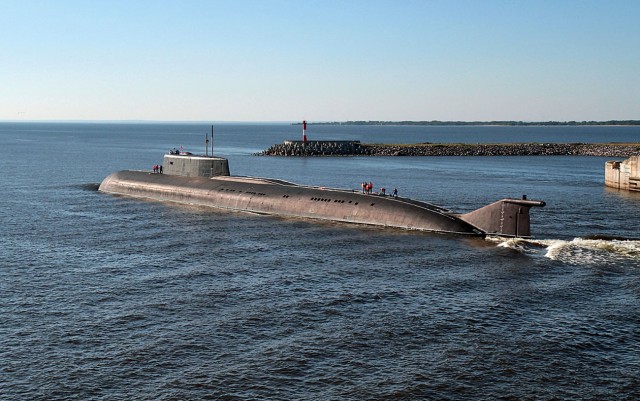

В продолжение темы с подборкой фото РПКСН "Акула" проекта 941. Подборка из порядка 50 фотографий атомных ракетных подводных лодок 3-го поколения проекта 949А "Антей", также известных, как "батоны". Кстати, печально известный "Курск" относился к этому же проекту.

Подводные лодки проекта 949А «Антей», по кодификации НАТО — Oscar-II — серия советских и российских атомных ракетных подводных лодок 3-го поколения, вооружённых крылатыми ракетами 3М45 (П-700). Проект является усовершенствованной модификацией проекта 949 «Гранит». Главный конструктор И.Л. Баранов.

История

Задание на проектирование было выдано в 1969 году. Разработка проекта 949 стала новым этапом развития подводных лодок класса АПРК, на которые, в соответствии с концепцией асимметричного ответа, возлагалась задача противостояния авианосным ударным соединениям.

Новые ракетные подлодки должны были прийти на смену подлодкам проектов 659 и 675 и в соответствии с техническим заданием превосходили их по всем основным параметрам — могли запускать ракеты и из надводного, и из подводного положения, имели меньшую шумность, более высокую скорость подводного хода, втрое больший боезапас, ракеты с кардинально улучшенными боевыми возможностями. Проект 949 стал вершиной и окончанием развития узкоспециализированных подводных лодок — «убийц авианосцев».

Модернизация

В декабре 2011 года стало известно, что в ЦКБ «Рубин» разработан проект модернизации. Планируется замена ракет П-700 на более современные П-800 «Оникс» или ракеты из семейства «Калибр». Планируется модификация пусковых контейнеров, без переделки корпуса. Модернизация АПЛ Северного флота будет производиться в ЦС «Звёздочка», а Тихоокеанского — на ДВЗ «Звезда».

Конструкция

Подводные лодки проекта 949А являются четвёртыми по водоизмещению и длине в мире, уступая только подводным лодкам проекта 941 «Акула», проекта 955 «Борей» и американским подводным лодкам типа «Огайо».

Корпус

Конструкция двухкорпусная, с расстоянием между лёгким и прочным корпусом 3,5 метра, что обеспечивает значительный запас плавучести, до 30 %, и даёт дополнительную защиту от подводных взрывов. За характерный внешний облик они получили прозвище «батон», а за мощное ударное вооружение их прозвали «убийцы авианосцев». Прочный корпус разделён на десять внутренних отсеков.

Энергетическая установка

Главная энергетическая установка имеет блочное исполнение и включает в себя два ядерных реактора типа ОК-650Б и две паровые турбины типа ОК-9 мощностью 98 000 л. с., работающие через редукторы на гребные винты. Дополнительно, для вспомогательных функций, подводные лодки проекта 949 оснащены двумя дизель-генераторами типа ДГ-190, мощность которых составляет 8700 л. с.

Вооружение

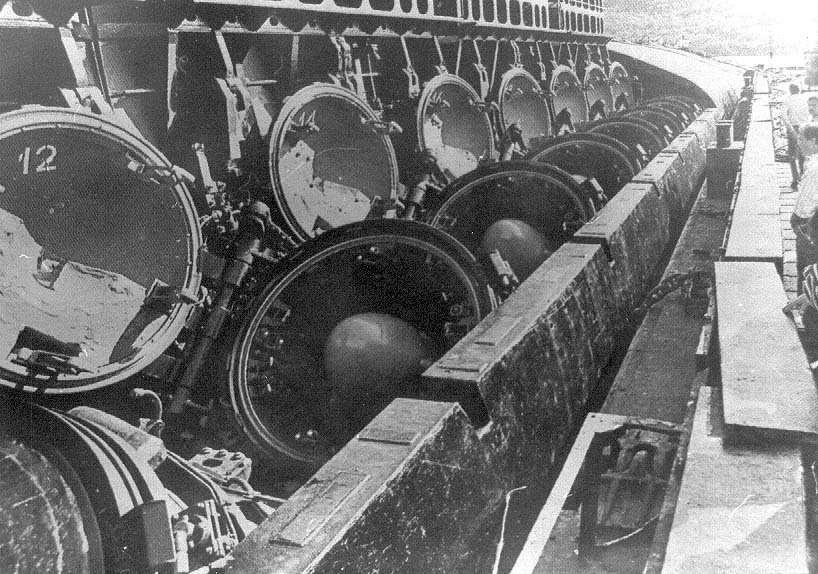

На протяжении средних отсеков в боковых контейнерах вне прочного корпуса находятся 24 ракеты 3М45 комплекса 3К45 (П-700 «Гранит»), являющиеся главным оружием лодок. Контейнеры наклонены вперёд от вертикали на угол 40-45° и попарно закрываются двенадцатью крышками-обтекателями, составляющими часть лёгкого корпуса.

Торпедное вооружение представлено шестью носовыми торпедными аппаратами: двумя калибра 650 мм и четырьмя калибра 533 мм. В боезапас входят 8-12 ракето-торпед и торпед калибра 650 мм и 16 торпед калибра 533 мм.

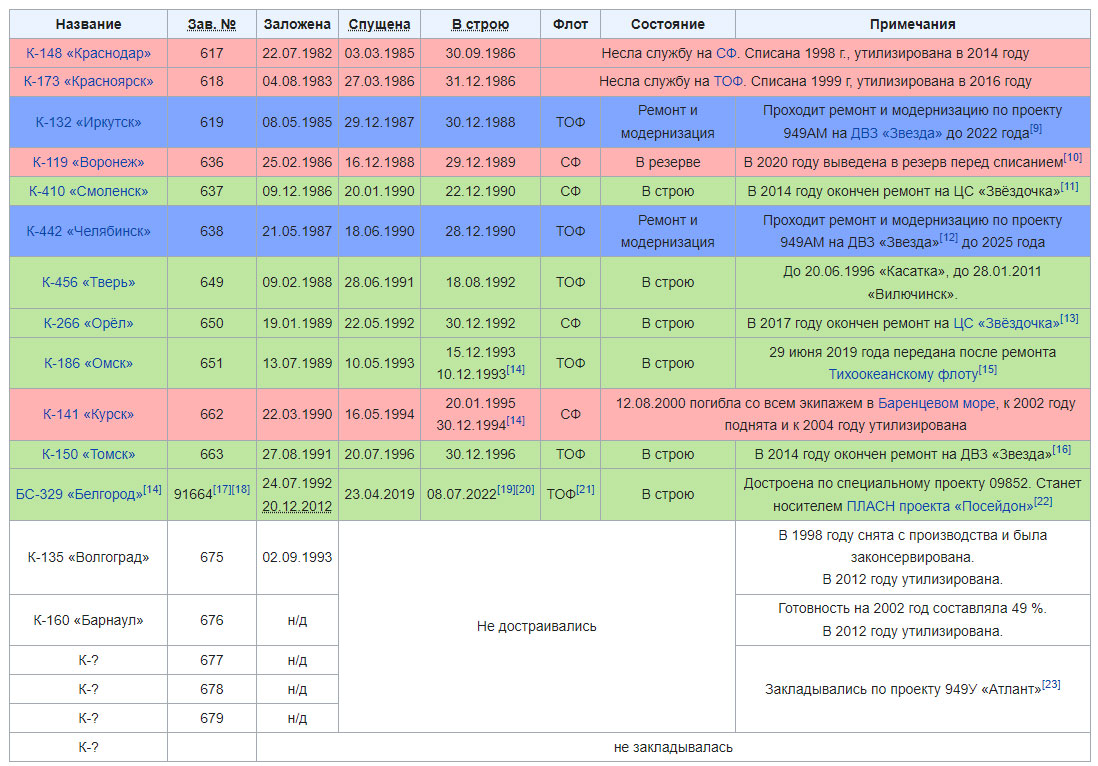

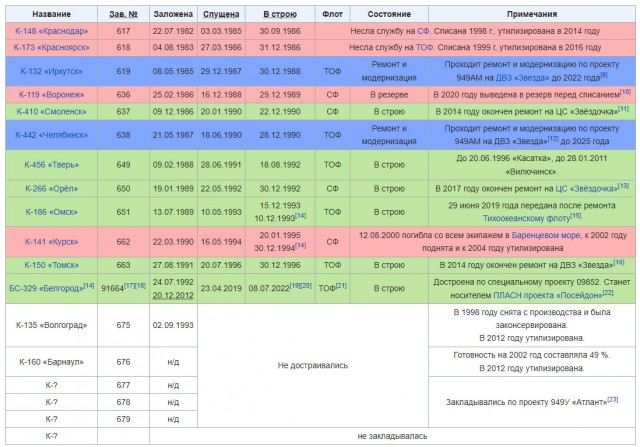

Представители проекта

В 1982—1996 годах построено 11 кораблей из 18 запланированных, одна лодка потеряна, К-329 достраивают по проекту 09852, остальные разобраны на стапеле или отменены.

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...

...
