Эта работа посвящена фильмам «Особенности национальной охоты» и «Особенности национальной рыбалки».

Все герои и актёры этих фильмов хороши! Но, как я думаю, егерь Кузьмич, которого замечательно сыграл Виктор Бычков, является центральной фигурой, вокруг которой происходят все действия фильма. Именно он стал героем моего проекта.

Yap 06.05.2026 - 16:57

Продам слона • На сайте 21 год

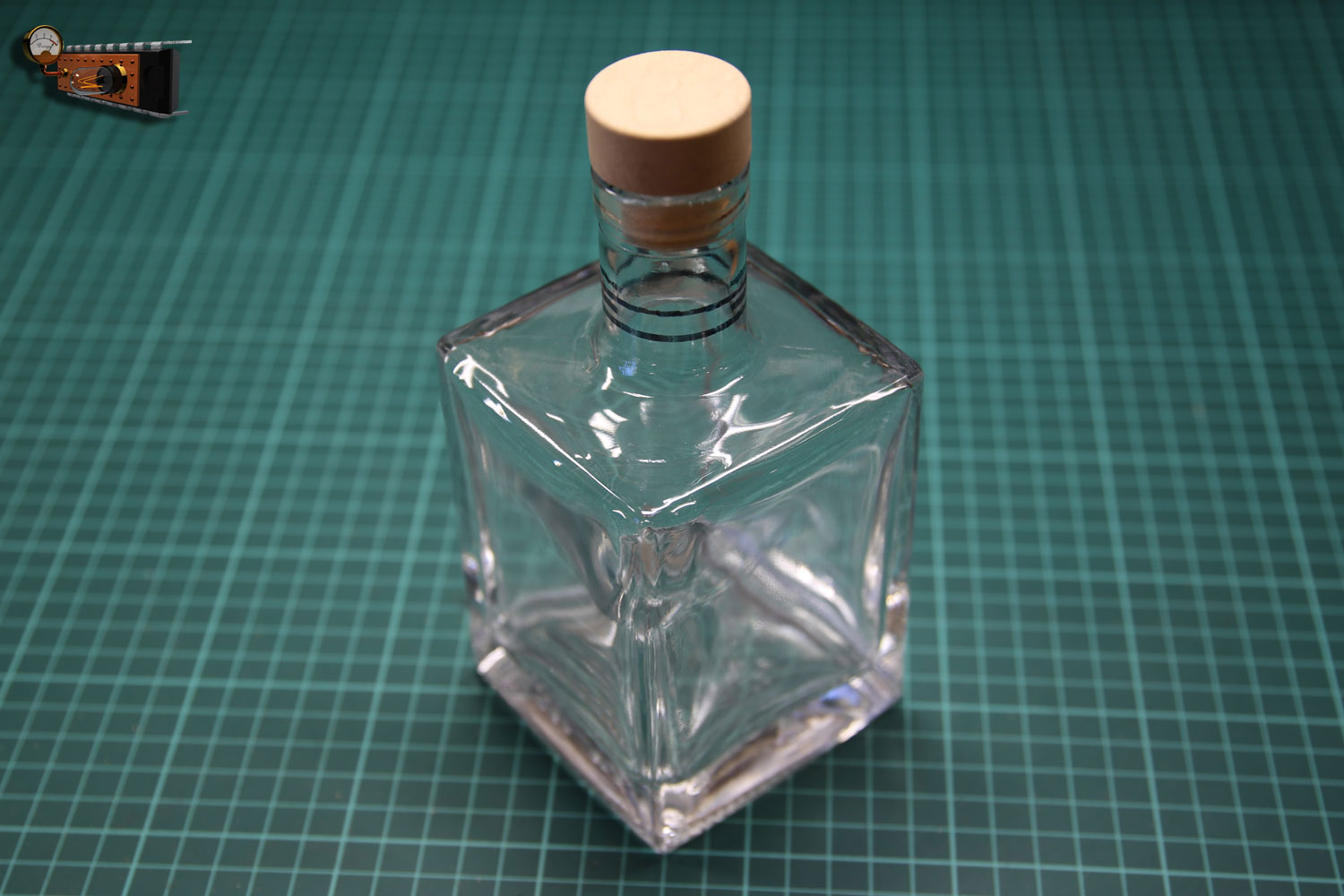

Для этого проекта купил квадратную бутылку объёмом 0.5 литра.

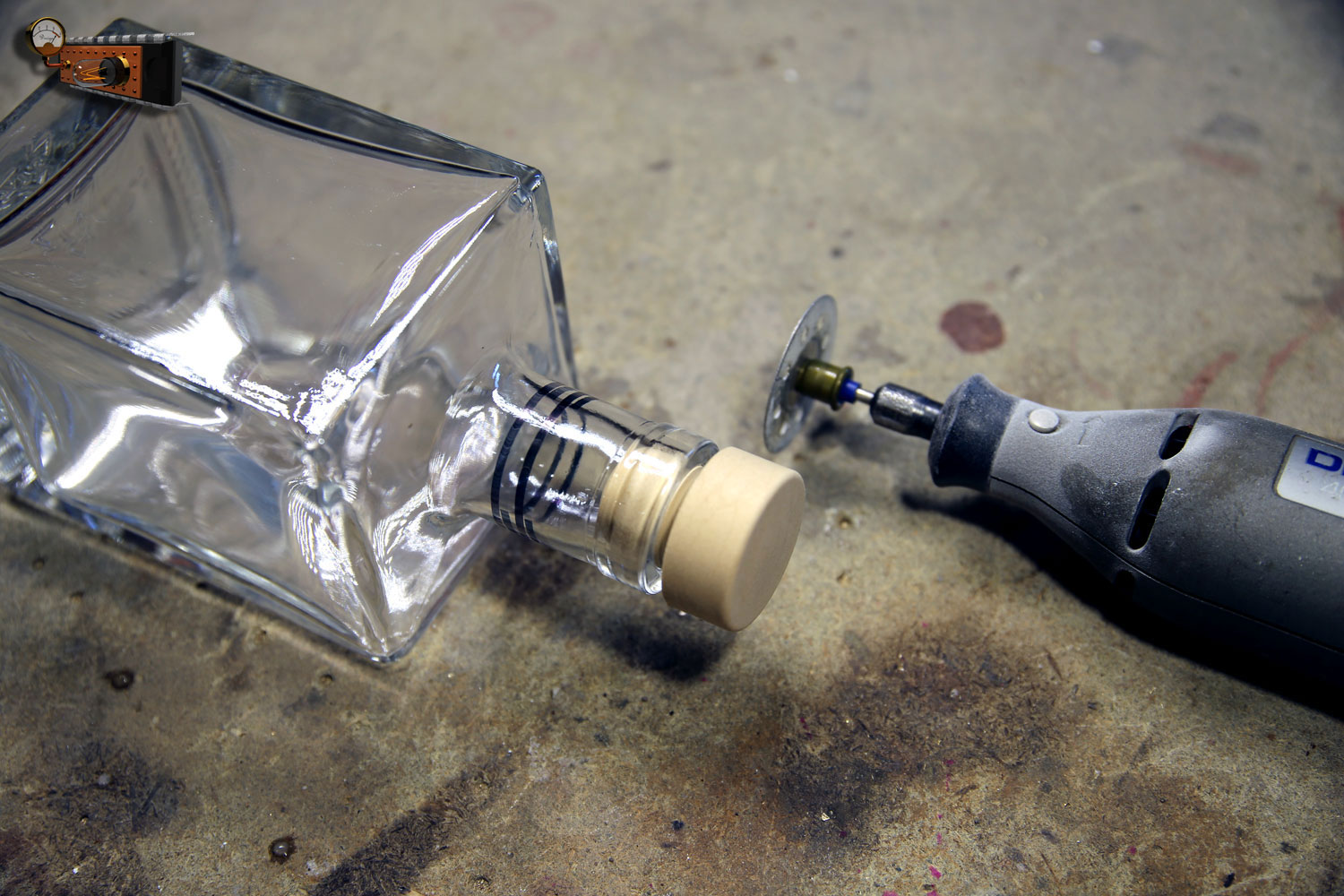

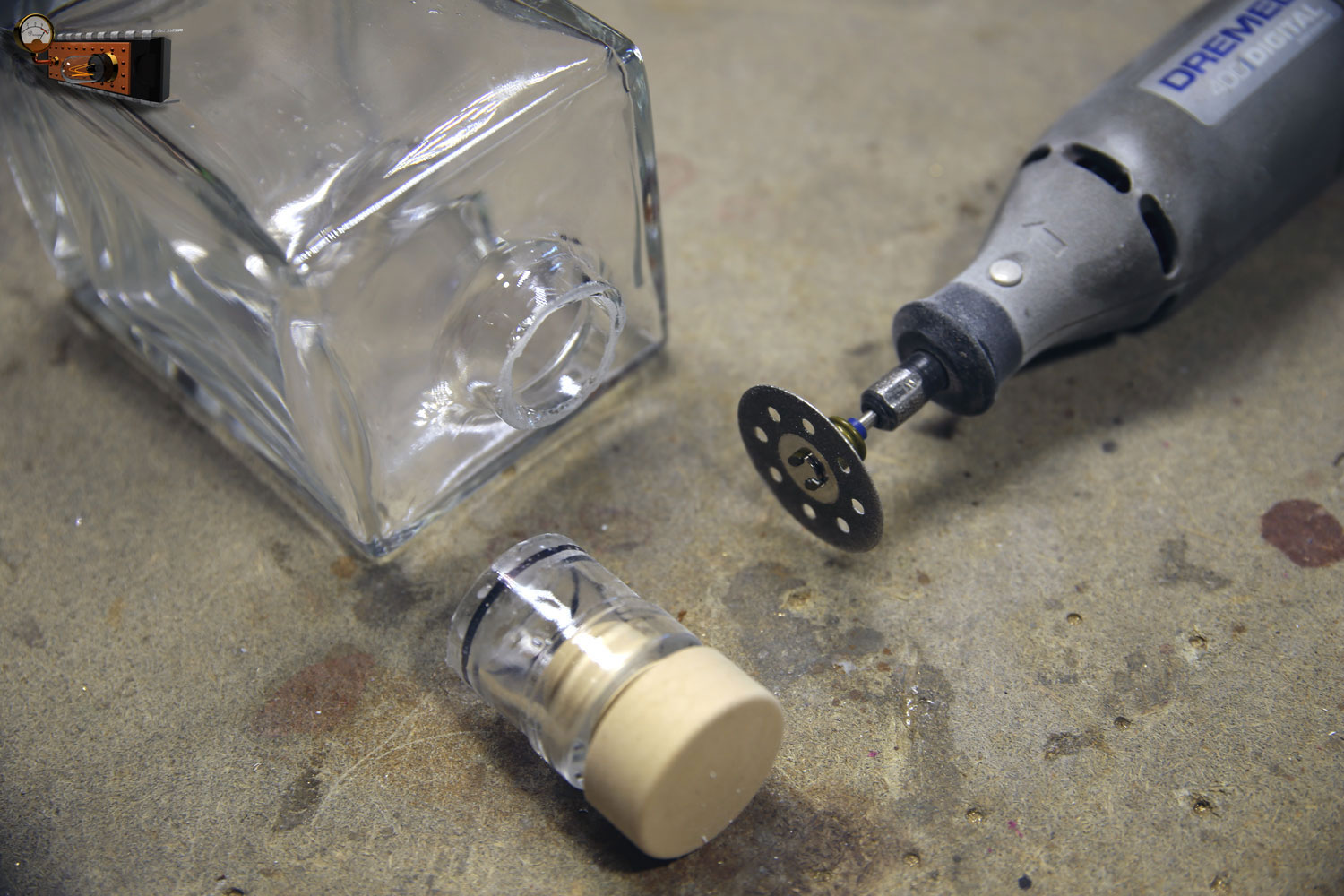

Но меня не устраивает высота горлышка, поэтому отрезаю его до нужной длинны.

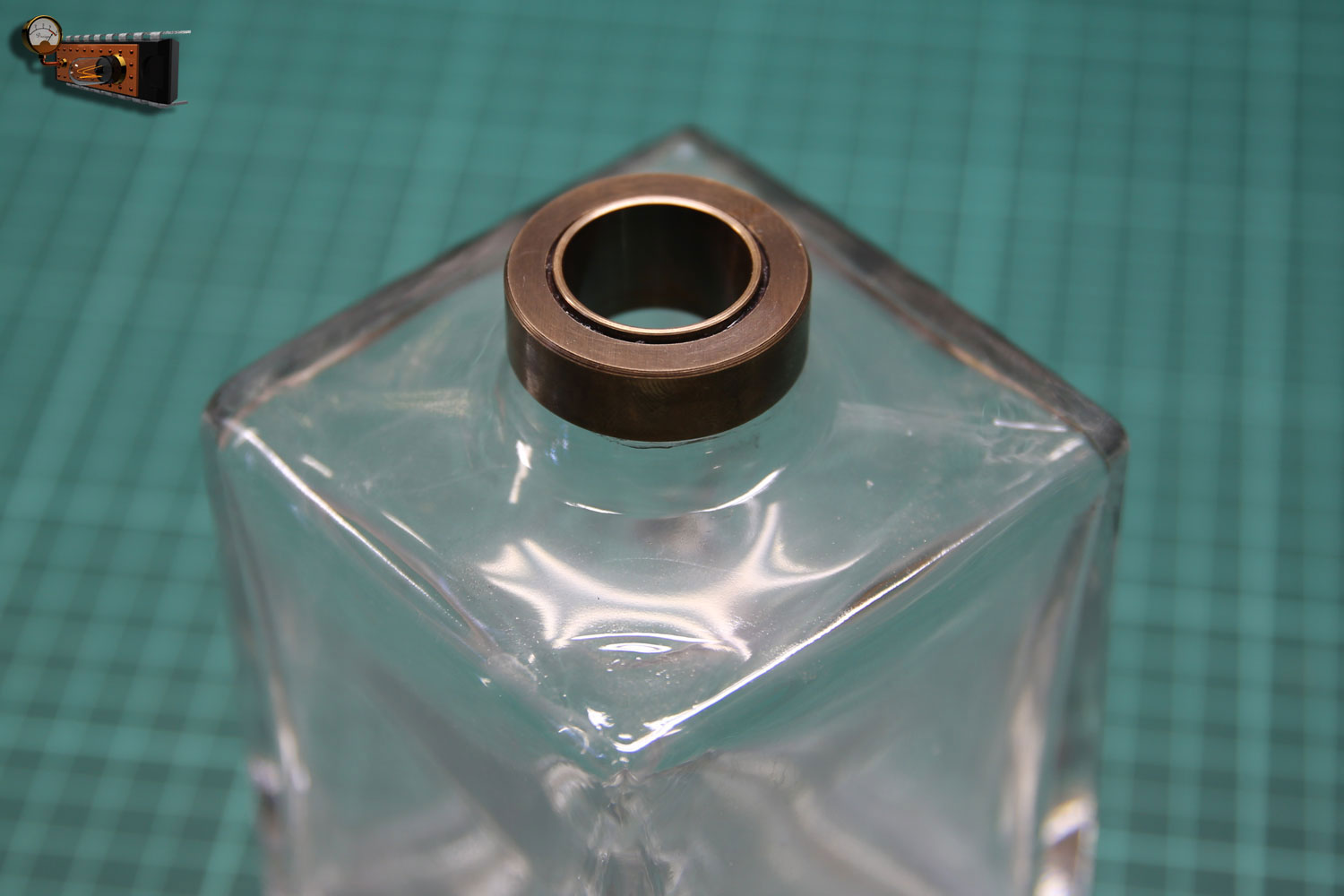

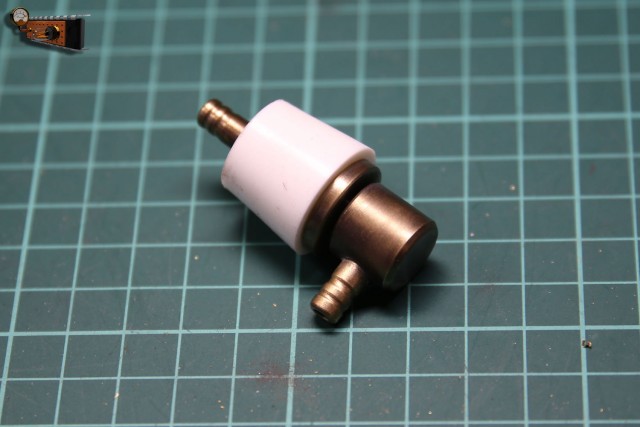

К горлышку приклеиваю втулку с коническим отверстием.

Пробка будет силиконовая.

Вот так всё это получилось, теперь бутылка нужной высоты и со штуцером для отбора напитка.

Теперь перехожу к главному герою – Кузьмичу.
Помните в фильме «Особенности национальной охоты» он сидит на своём огороде вот в такой позе? Именно такую фигурку заказал у скульптора Инны.

А сидит Кузьмич перед садом камней и медитирует.

Вот имитацию этого сада я и планирую сделать.

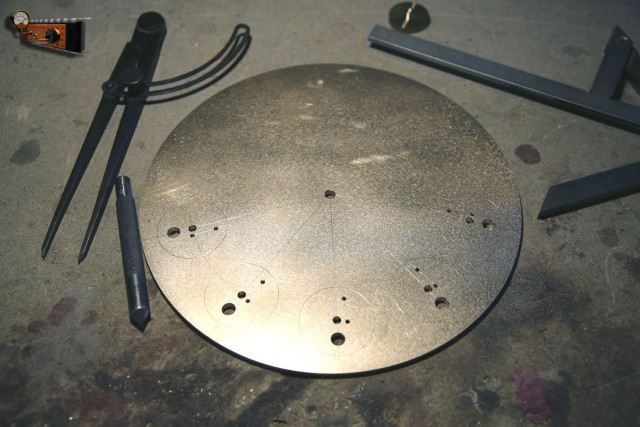

Для начала вырезаю круглую пластину и размечаю где будут находиться стопки.

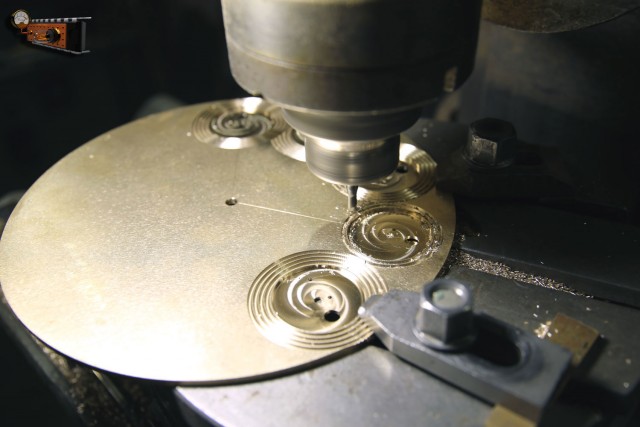

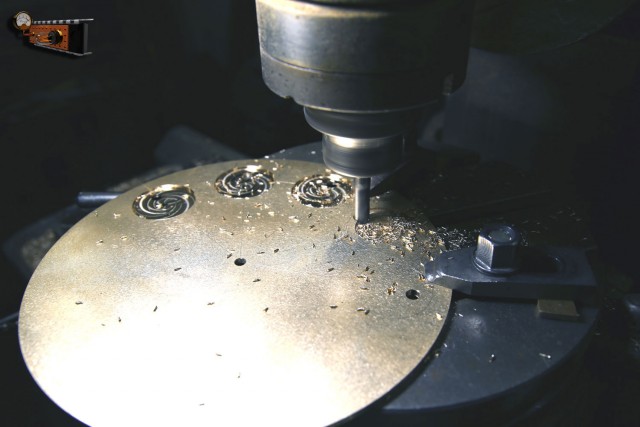

Далее на фрезерном станке с помощью поворотного стола прорезаю под стопки небольшие углубления.

Потом вокруг этих углублений вырезаю пересекающиеся кольцевые канавки.

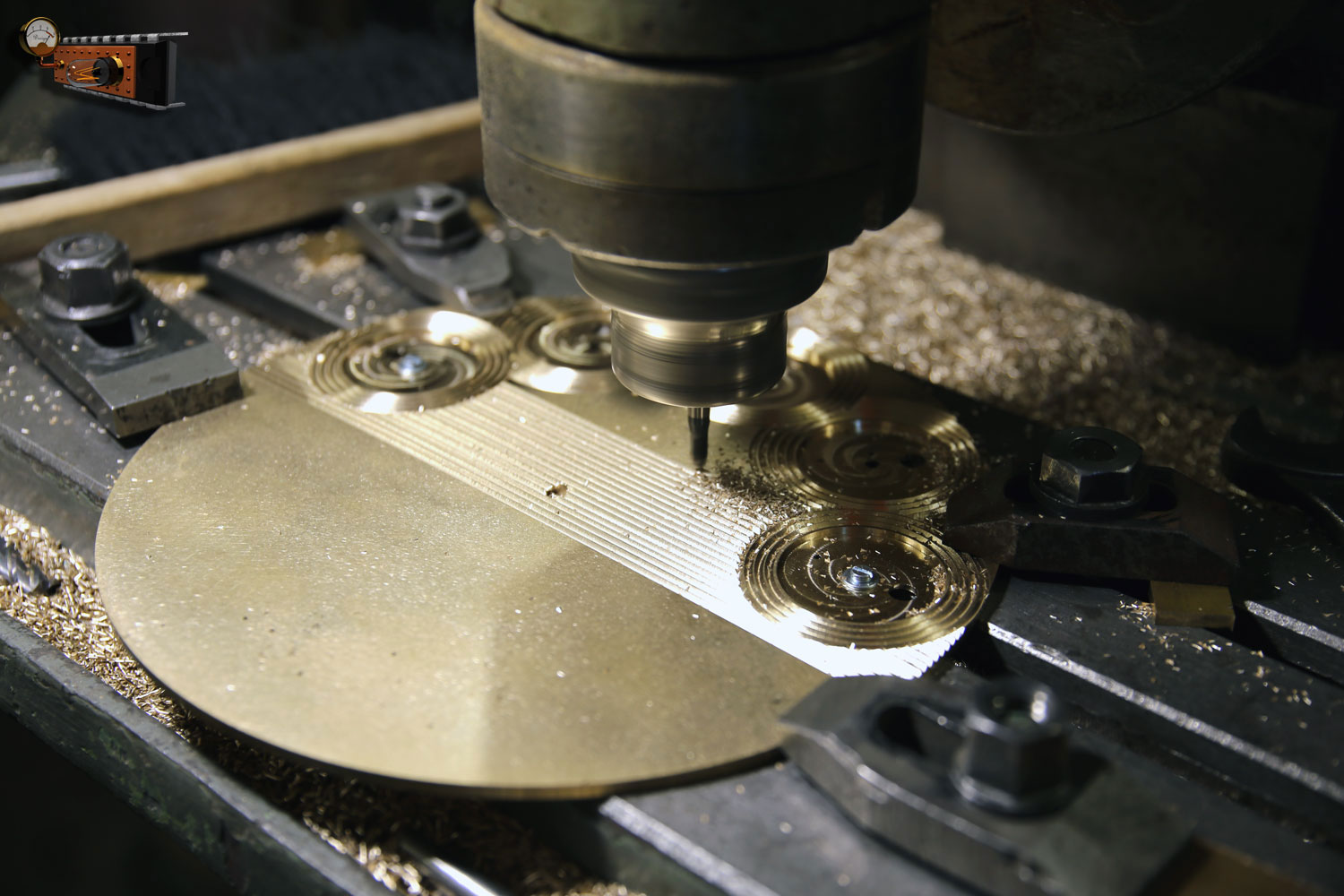

Для полной похожести с садом камней заполняю половину диска параллельными канавками.

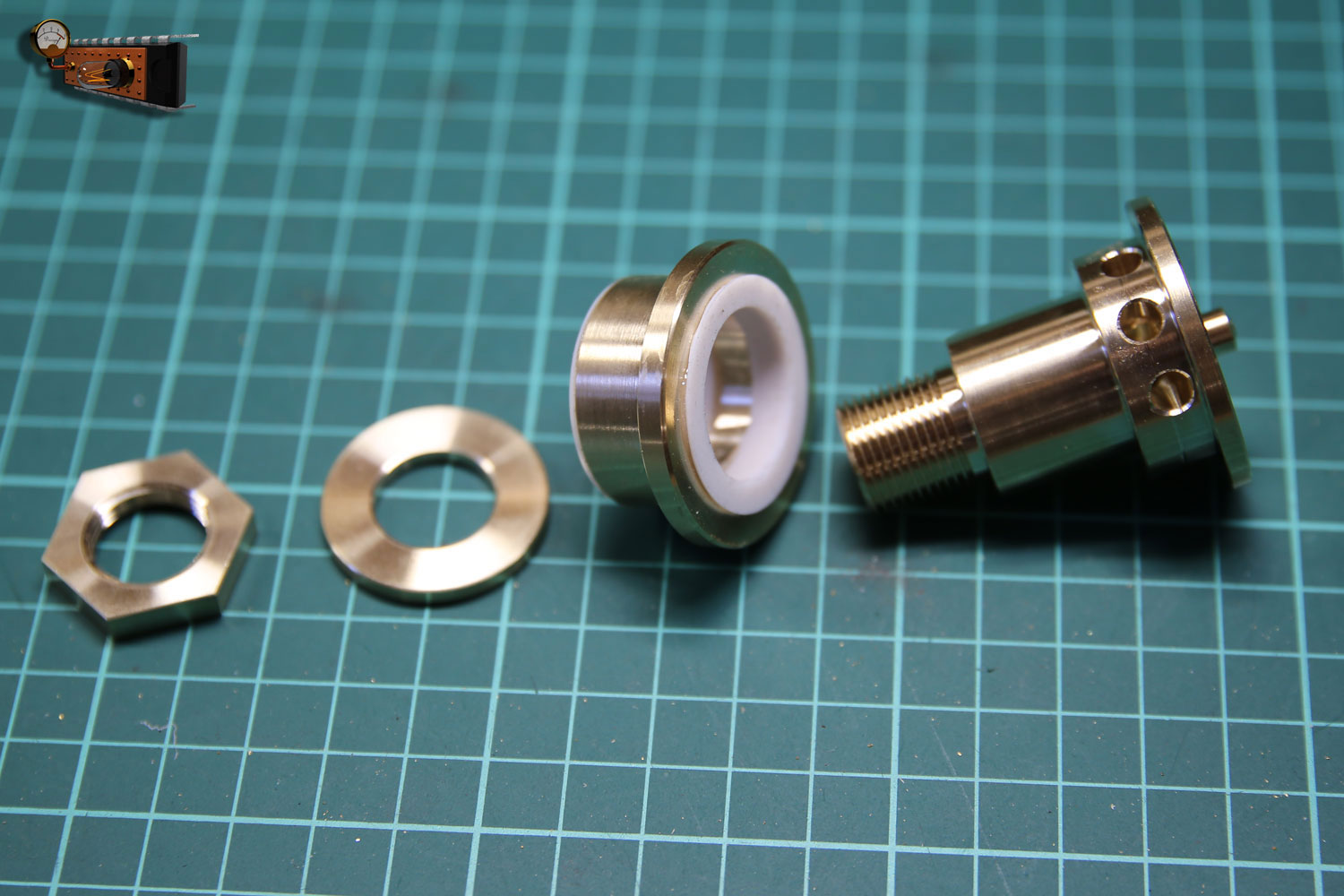

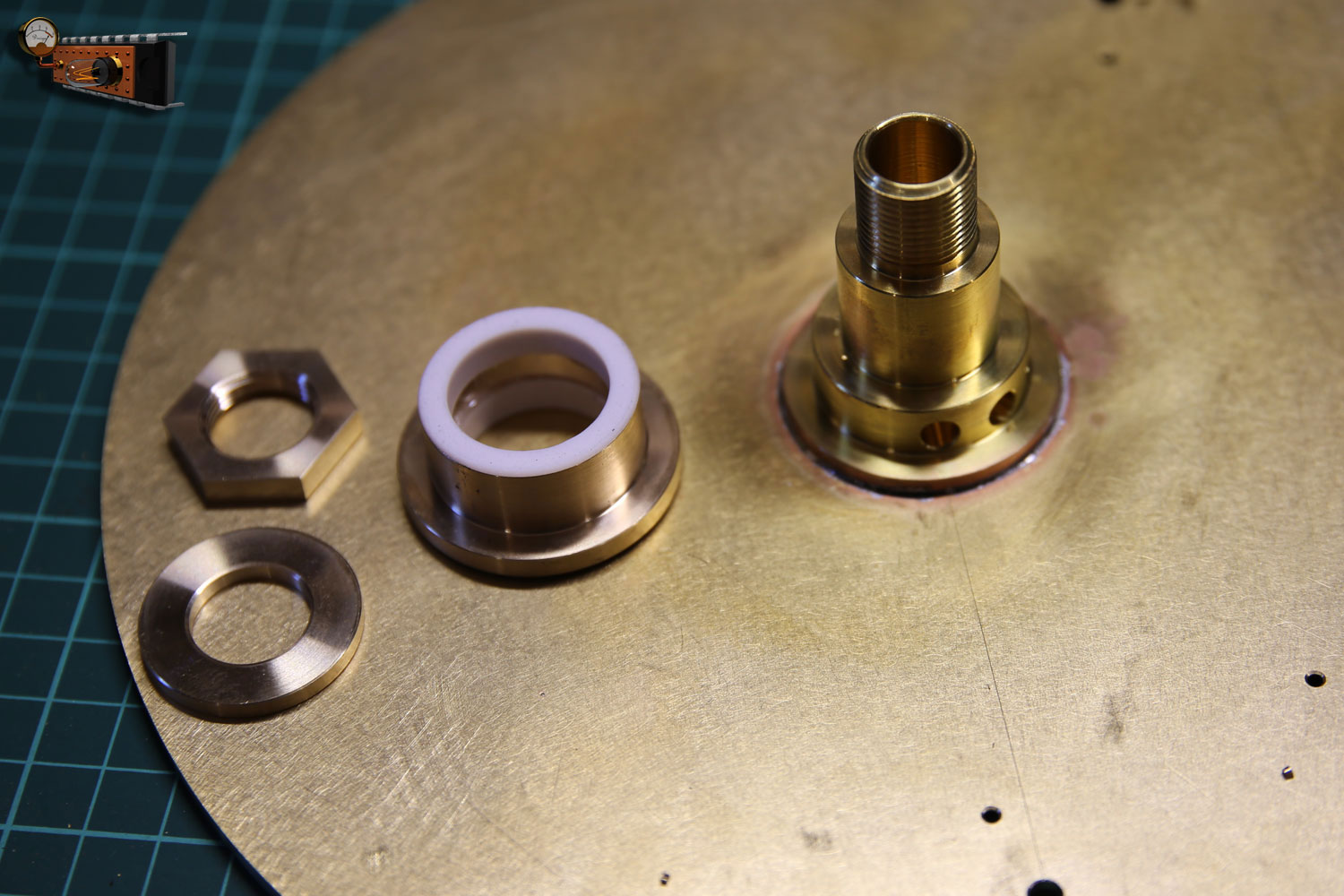

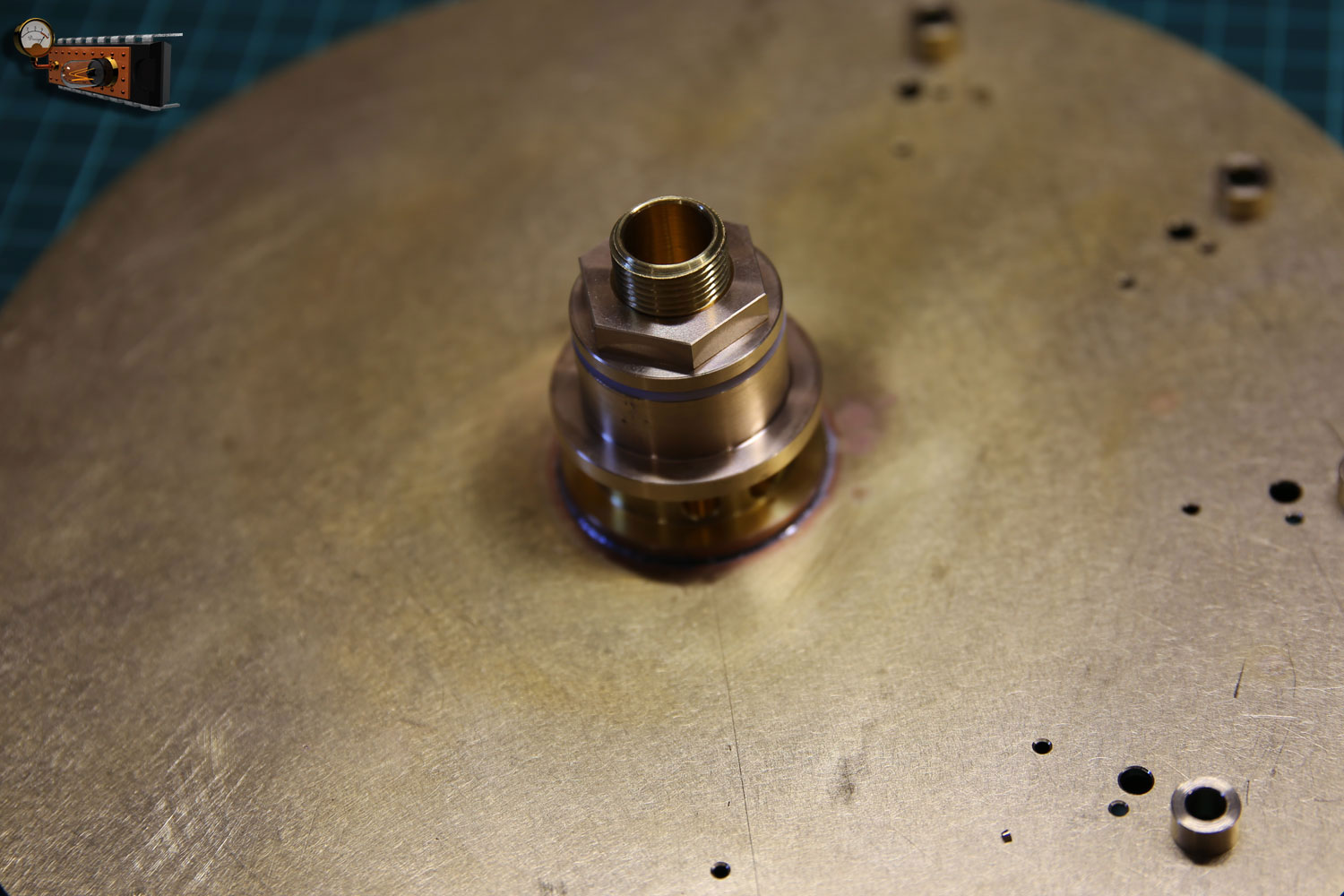

Для вращения диска делаю вот такой поворотный узел, скольжение обеспечивают фторопластовые втулки.

Ось припаивается к диску. Отверстия во втулке нужны для пропускания проводов.

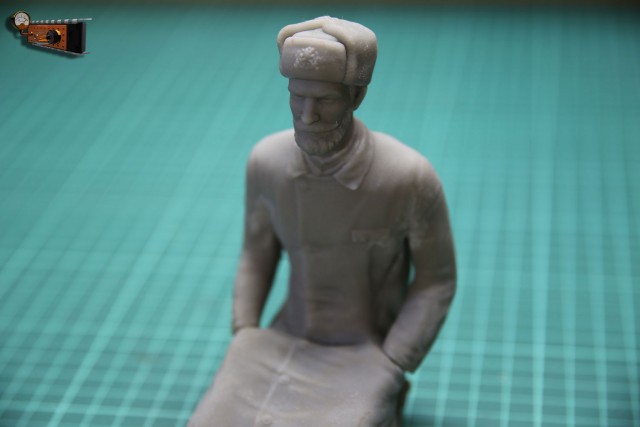

Тем временем Инна изготовила фигурку Кузьмича, и я отдал её в печать на 3D-принтере.

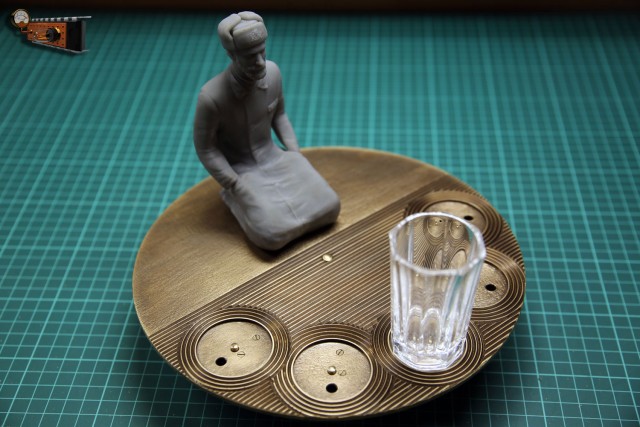

Теперь можно примерить Кузьмича к его саду камне на огороде.

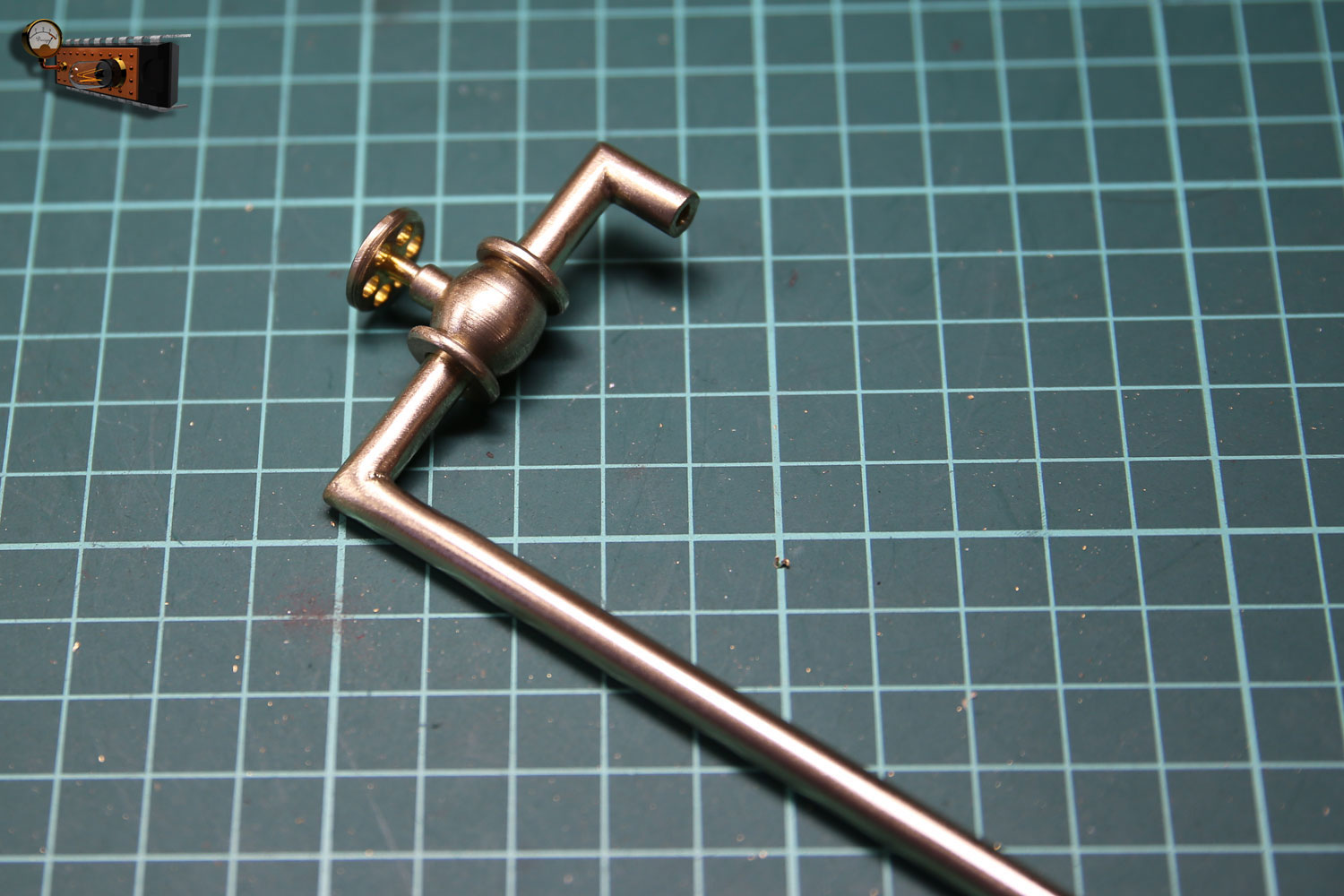

Раздаточный кран делаю в виде трубы торчащей из земли, у неё будет как бы вентиль.

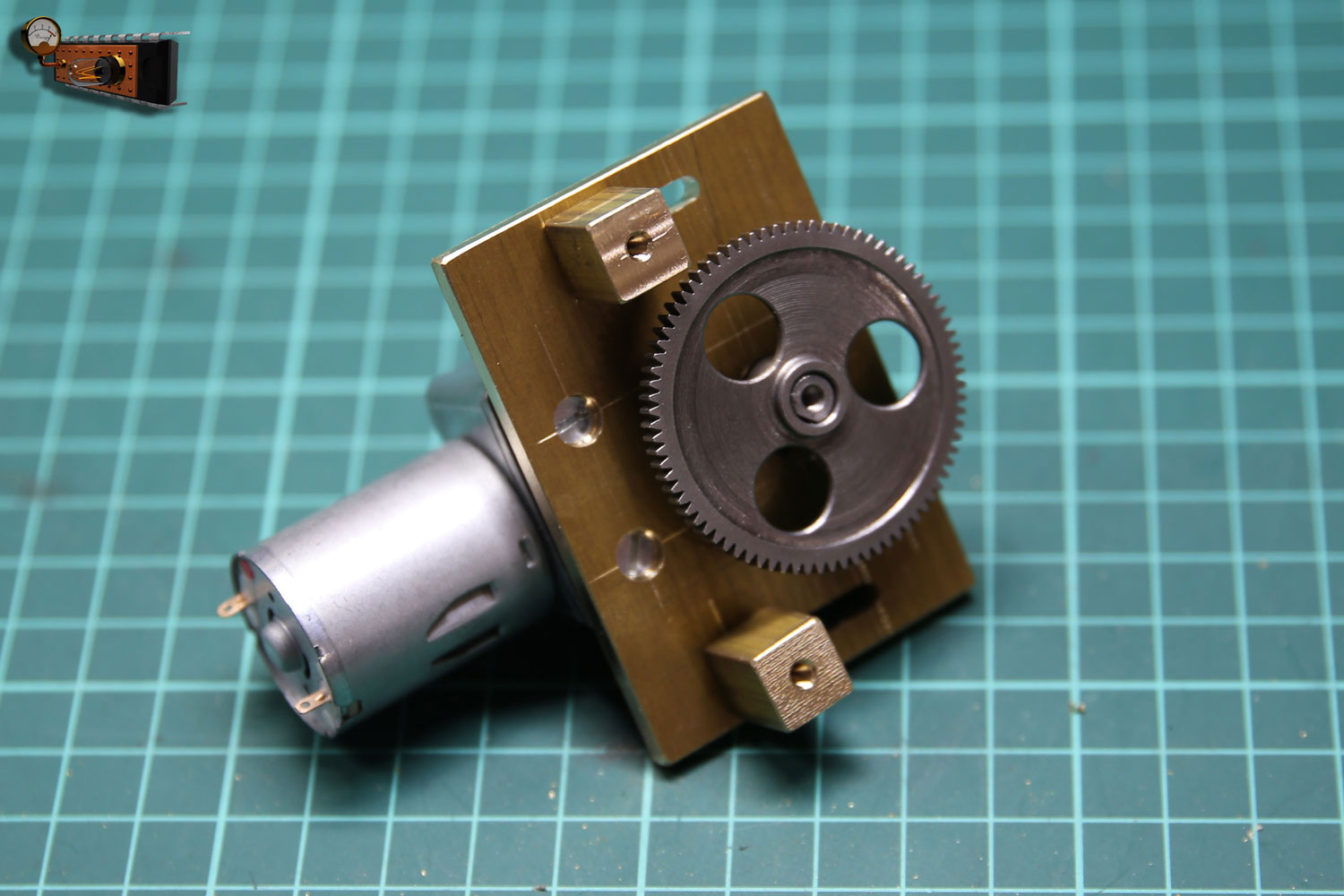

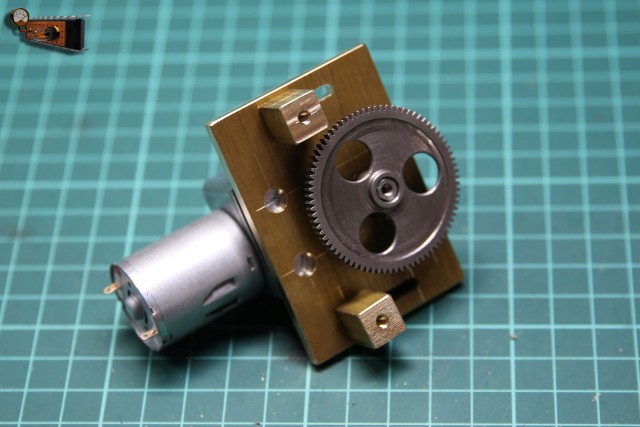

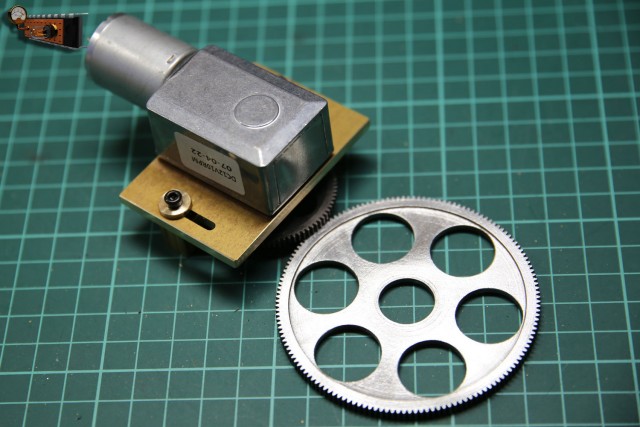

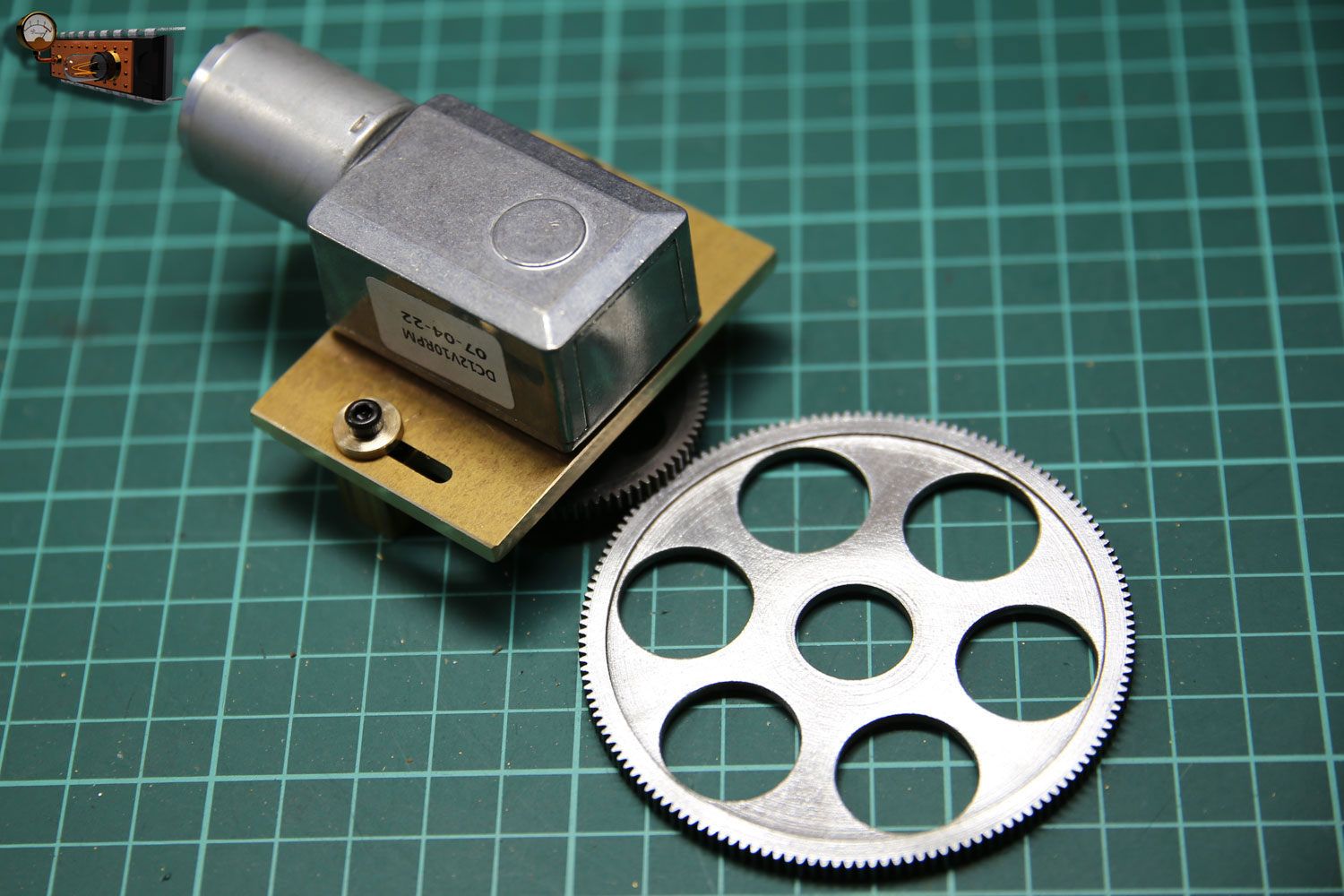

Подобрал подходящий двигатель и шестерёнки для привода диска с Кузьмичом и стопками.

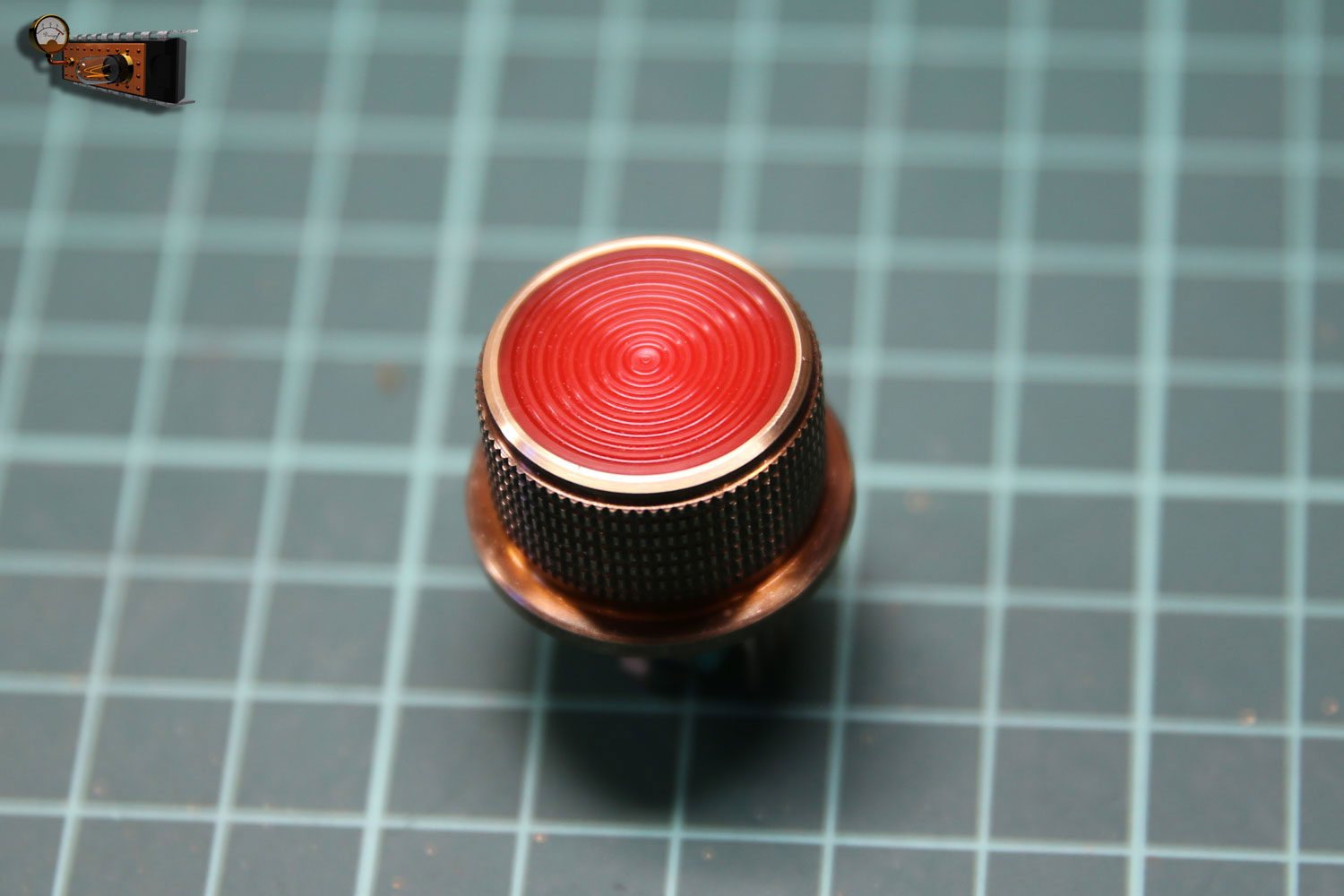

В данной конструкции всё управление будет осуществляться одним энкодером, а его кнопка будет кнопкой «Пуск».

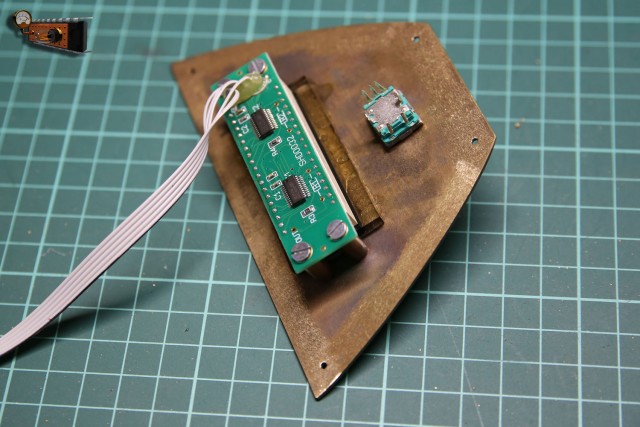

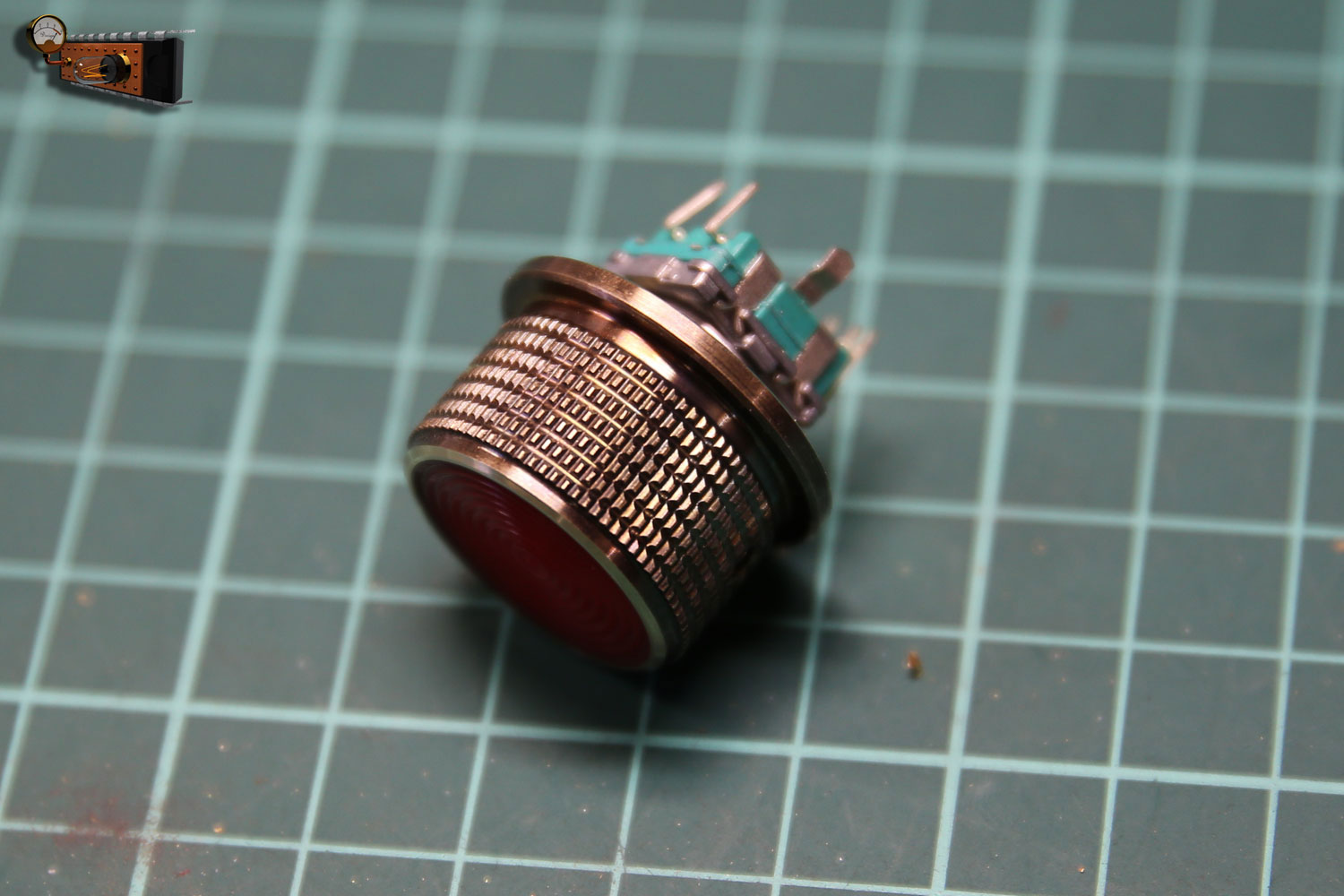

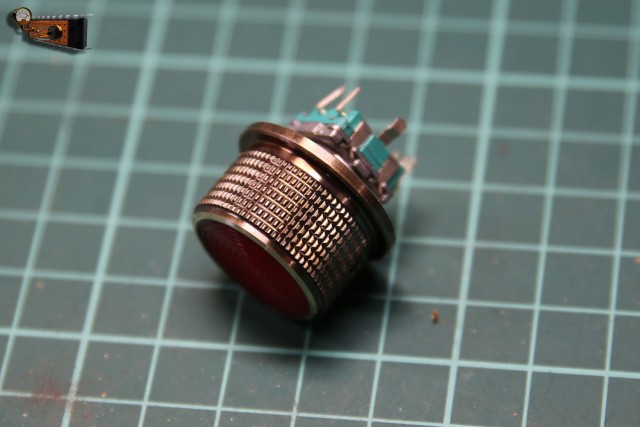

Энкодер и индикатор на сдвиговых регистрах крепится к декоративному шильдику.
