Наверняка все помнят и любят фильм Леонида Гайдая «Самогонщики» в котором снялась тройка замечательных актёров: Юрий Никулин, Георгий Вицин и Евгений Моргунов.

46 фотографий и видео.

Наливающее устройство «Самогонщики»

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
21.05.2022 - 17:03
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот по мотивам этого фильма я и решил сделать наливающее устройство, тем более что тема как нельзя более подходящая к такому устройству.
Внешний вид я решил сделать в виде внутренний обстановки лесной избушки, в которой герои фильма гонят самогон. Для начала надо определиться с масштабом, по этому первым делом делаю печку, именно она определит высоту фигурок героев фильма.
Из листовой латуни вырезаю основание и боковины этой печки.


Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:04
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

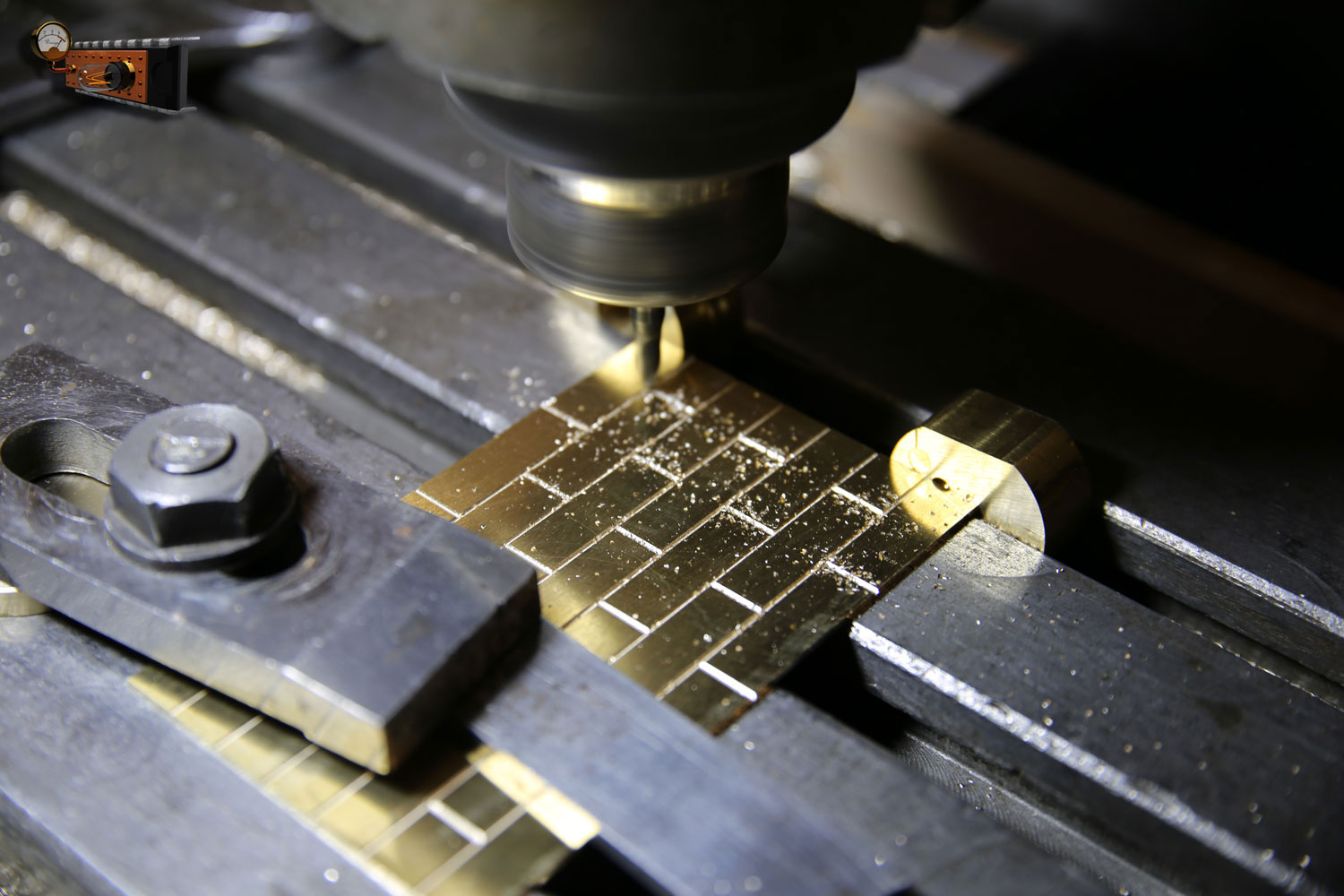

На фрезерном станке гравирую имитацию кирпичной кладки.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:04
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вот так выглядят все детали печки.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:04
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Вся конструкция собирается на винтах.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:04
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
В качестве ёмкости для напитков использую шаровую плоскодонную колбу.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:04
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
У колбы отрезаю горлышко, вместо него будет приклеена резьбовая пробка с уплотнителем. Так же в этой пробке будет штуцер для отбора напитка.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:05
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:05
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
03

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:05
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977

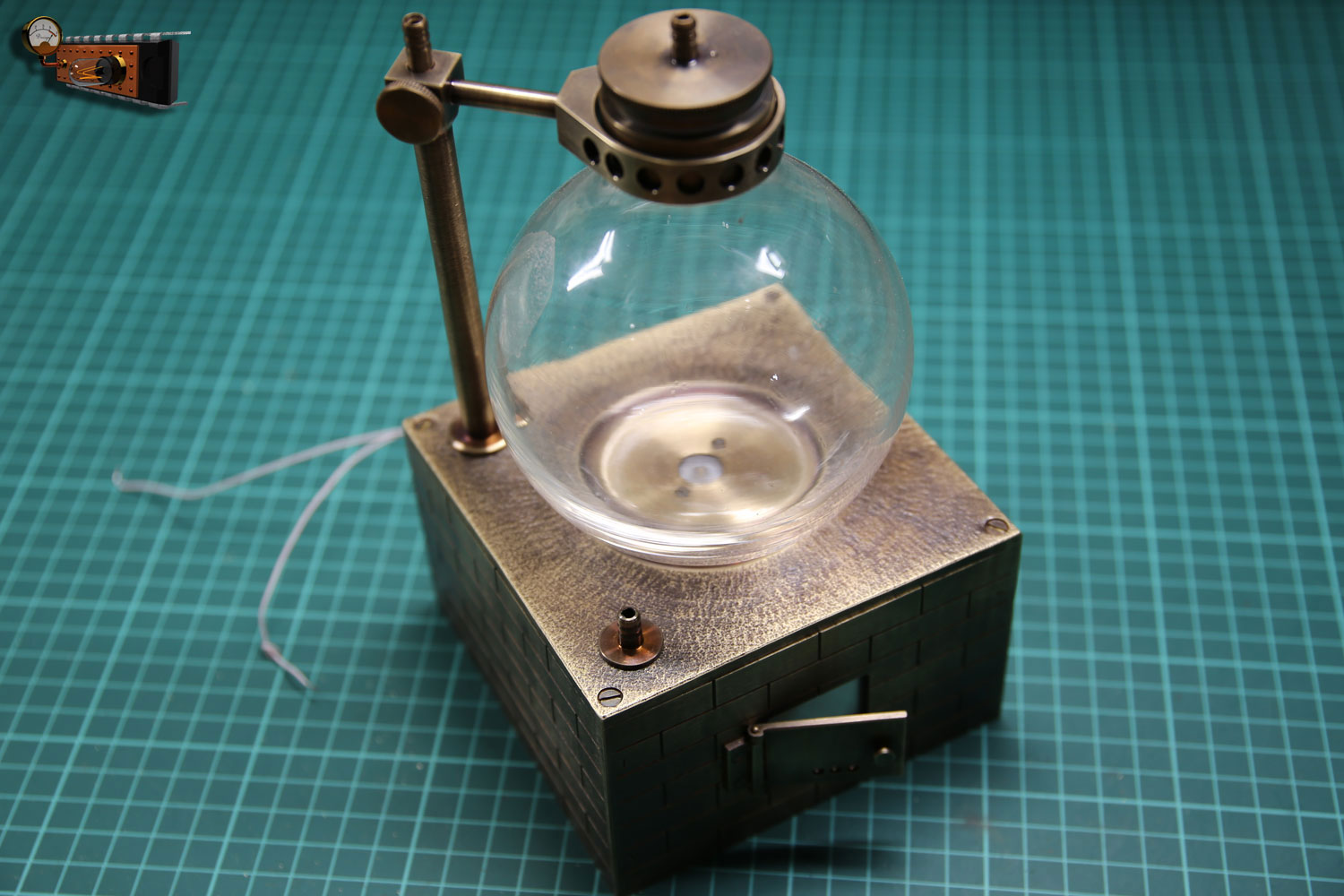

От случайного падения колбу будет удерживать кольцо и стойка, внутри стойки имеется отверстие, и она одновременно служит трубкой для напитка.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:05
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:05
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для придания большей похожести делаю имитацию мерцания пламени в топке.
Этот эффект создадут три светодиода управляемые микроконтроллером.


Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Топка печки закрывается дверцей.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:06
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Внутри печки устанавливаю перистальтический насос, плату имитатора пламени и подсветку колбы.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Всё, печка готова, и я определился с высотой фигурок. Их высота должна быть 175 миллиметров.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Раздаточный кран будет приводиться в движение двигателем с редуктором.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:07
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Для этого проекта купил хрустальные стопки, которые внешне напоминают гранёные стаканы.
Они будут стоять на небольших подставках, в которые встроены светодиоды подсветки и концевой переключатель.


Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Долго думал куда поместить змеевик, а он является важной частью так, как именно его стащила собака. В конце концов решил разместить его прямо на кране.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
02

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
В нейтральном положении под краном будет располагаться ведро на табуретке.

Наливающее устройство «Самогонщики»

[^]
Wallery
21.05.2022 - 17:08
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1977
Изготовил кнопку «Пуск» и тумблер включения.

Наливающее устройство «Самогонщики»

[^]
