Наливающее устройство «Самогонщики»

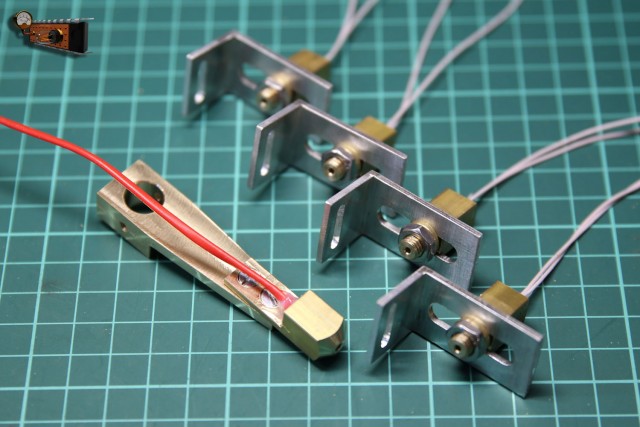

На этом снимке можно видеть детали оптического датчика положения крана.

Стены избушки самогонщиков были бревенчатые, для их изготовления на основу из МДФ были наклеены бруски из дуба. Далее специально заточенной фрезой прорезаю фигурные канавки. Потом всё это обработается металлической щёткой для состаривания древесины и окрасится в тёмный цвет.

02

03

04

На одной из стенок имеется окно, в которое вставлен слайд с зимним пейзажем. В качестве подсветки я использовал оптическую систему от старого монитора. Процесс изготовления этого окна я забыл сфотографировать.

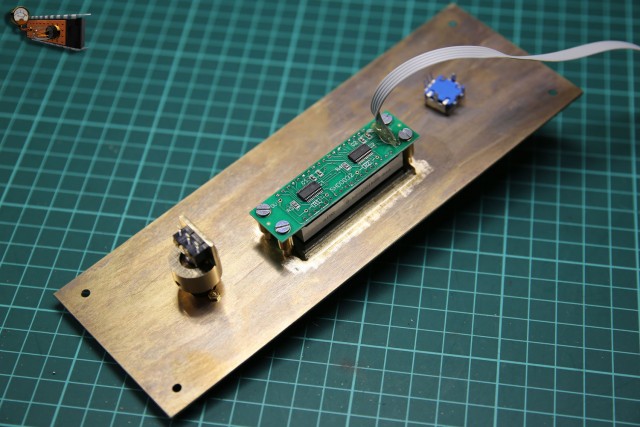

Переднюю панель делаю из листовой латуни толщиной полтора миллиметра.
Надписи нанесены травлением.

02

Приступаю к сборке.

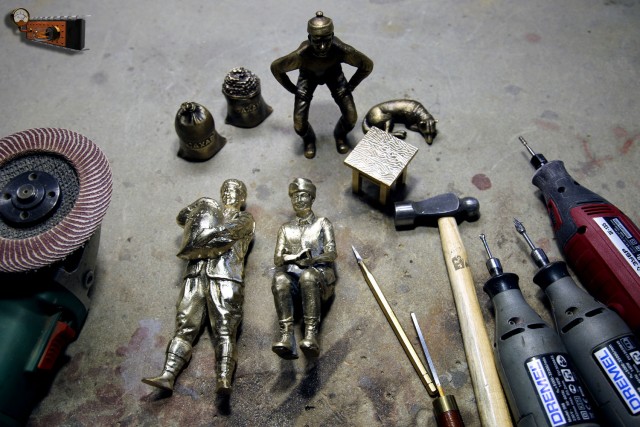

А тут как раз подоспели отлитые фигурки. Их надо доработать после отливки и запатинировать.

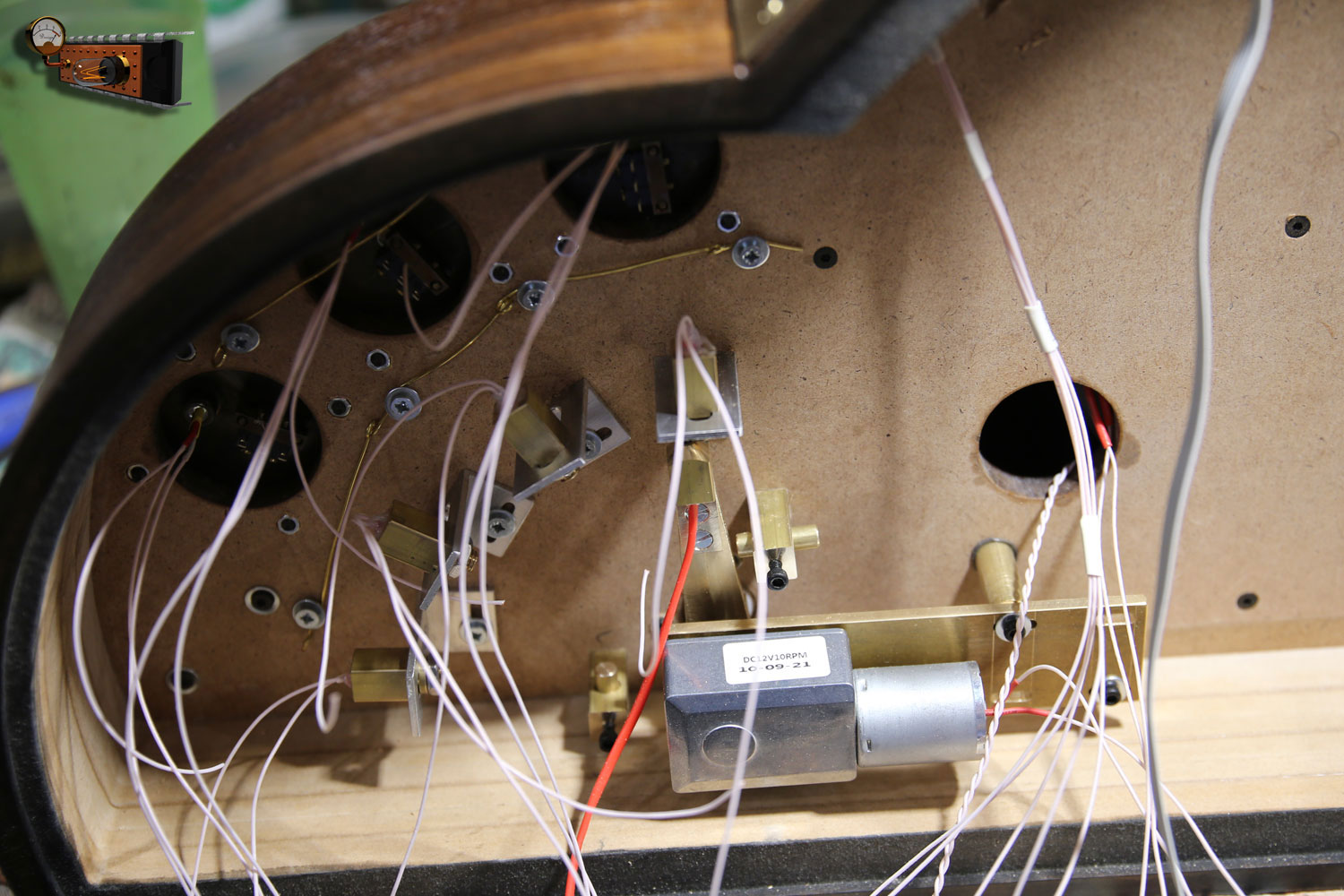

Осталось только установить электронику и распаять провода.

02

В данном устройстве переработал алгоритм работы устройства:
Теперь количество стопок определяется автоматически
Наливаемый объём меняется с шагом в один миллилитр от десяти до пятидесяти,
при попытке выйти за эти пределы устройство произносит фразы (смотрите в видео).
Все действия сопровождаются фразами.
Функции «Прокачка» и «Продувка» не имеют отдельных кнопок и вызываются энкодером.
Если не снять наполненную стопку с устройства, то она будет считаться наполненной и наливание в неё исключено.
В данном устройстве переработал алгоритм работы устройства:
Теперь количество стопок определяется автоматически
Наливаемый объём меняется с шагом в один миллилитр от десяти до пятидесяти,
при попытке выйти за эти пределы устройство произносит фразы (смотрите в видео).
Все действия сопровождаются фразами.
Если после налива не снять стопку с устройства, то она будет считаться наполненной и наливание в неё исключено.

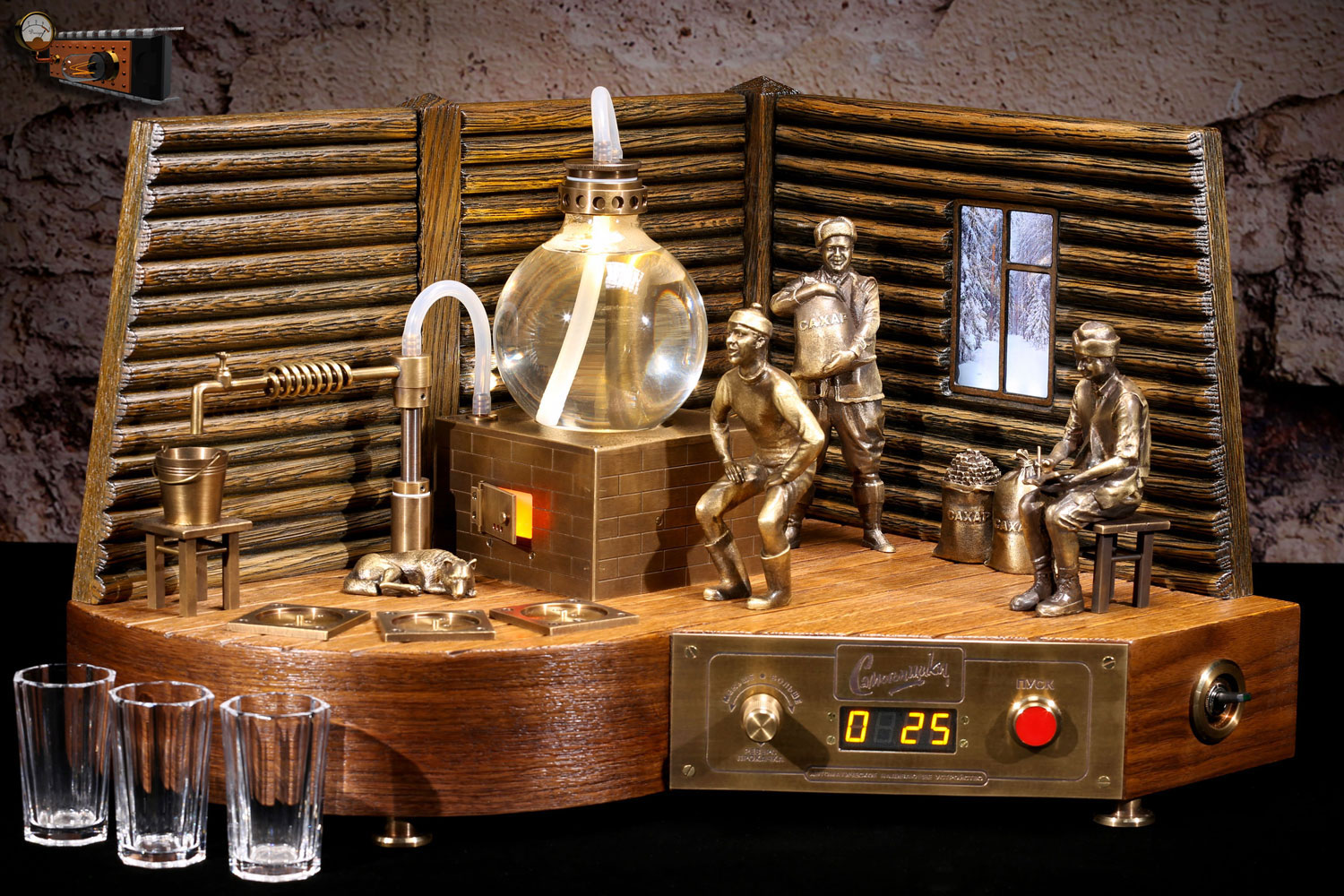

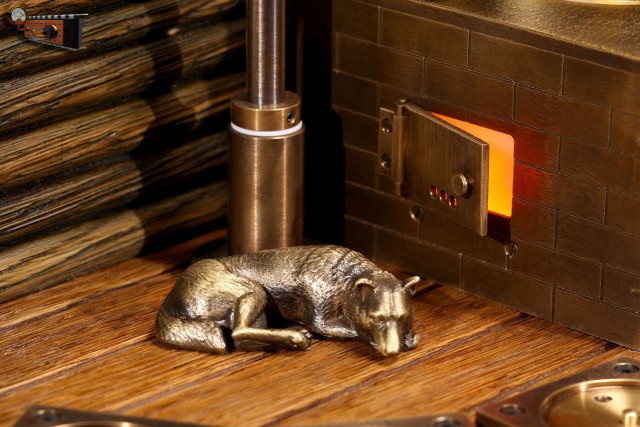

Теперь можно посмотреть на то, что у меня получилось в итоге.

02

03

04

05

06

07

08

09

Видео работы устройства.

Благодарю за внимание!
Так же выражаю благодарность за помощь Арсения Вирачева за создание электроники, Кирилла Соболева за изготовление корпуса устройства и Инну Боброву за модели фигурок главных героев.
