Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	194 По просьбам ЯПовцев решил рассказать о своем самодельном CNC фрезере. Когда я его делал, то не было в мыслях где-то размещать процесс изготовления. Поэтому и не делал кучу фоток. И, заранее извиняюсь за фрагменты интерьера.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

trikot	4.01.2022 - 15:12 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	У меня был станок из поднебесной формата 3020. Но очень быстро он перестал меня устраивать, с его жесткостью была проблема. Дерево и пластик обрабатывал без проблем, но цветнину можно было снимать максимум на 0,1мм. Поскольку для моего хобби я часто обрабатываю латунь, то это меня не устраивало, очень долго и шумно. Долго собирался, и наконец решился сделать станок пожестче. Формат оставил тот же 3020, в квартире больший уже как то не хотелось заводить. Но по оси Z я решил увеличить ход, на китайчонке его явно не хватало. Шпиндель решил использовать бесколлекторный, на 1,5 квт.
	[^]

trikot	4.01.2022 - 15:12 [ показать ]

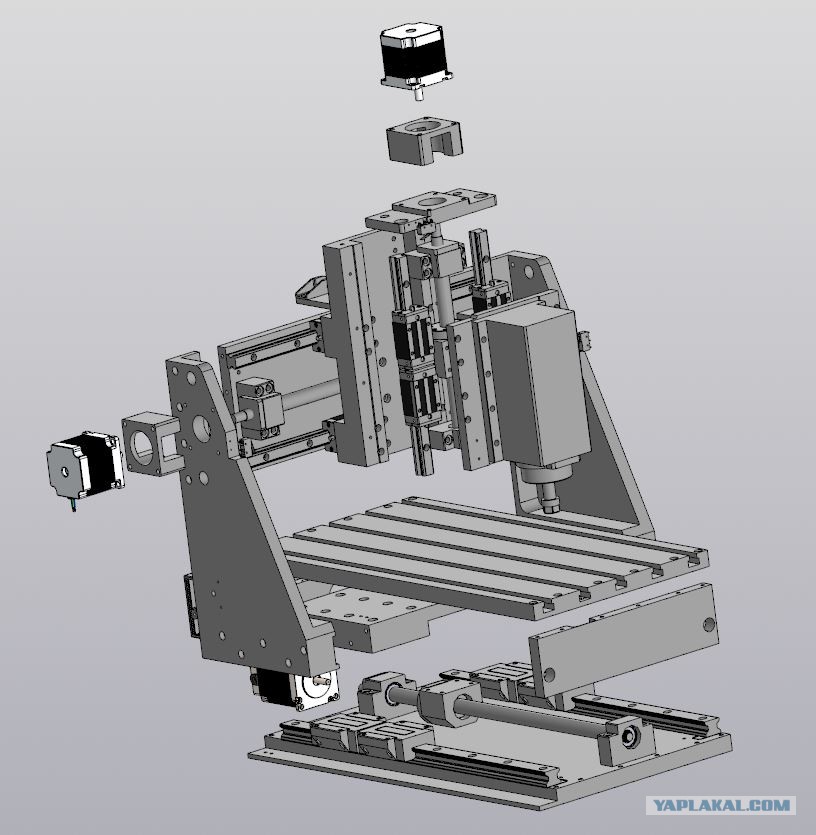

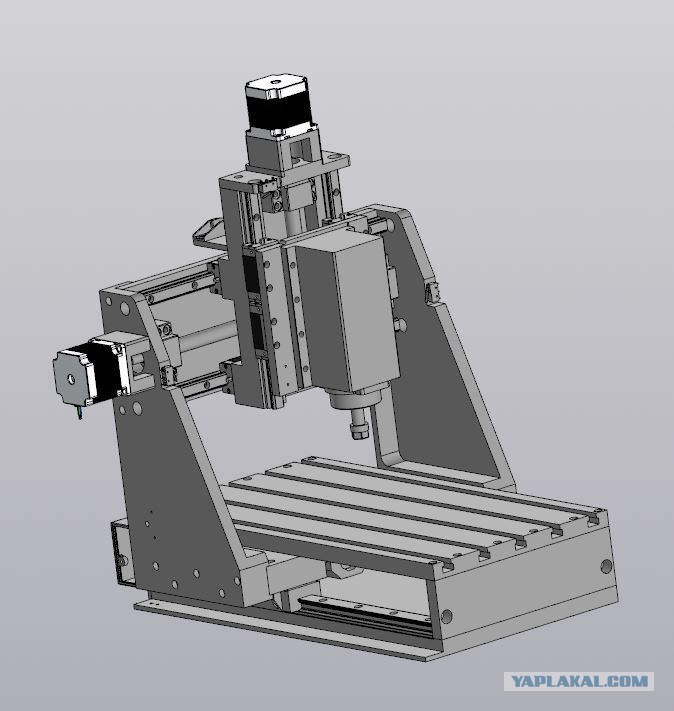

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Для начала я его спроектировал в Компасе.
	[^]

trikot	4.01.2022 - 15:12 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	еще
	[^]

trikot	4.01.2022 - 15:12 [ показать ]

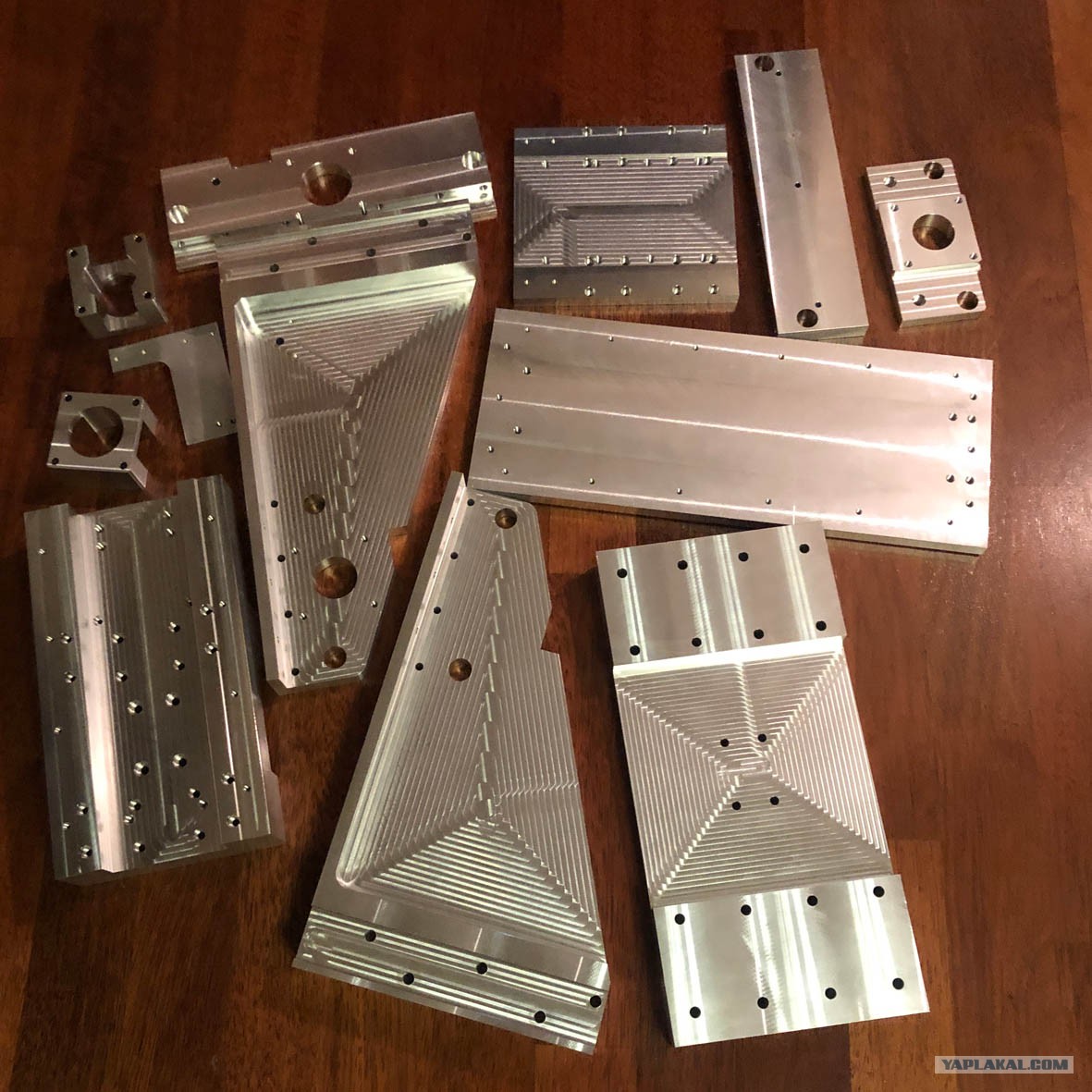

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Закупился металлом, и отдал на фрезеровку. Готовые детальки, почти все.
	[^]

trikot	4.01.2022 - 15:13 [ показать ]

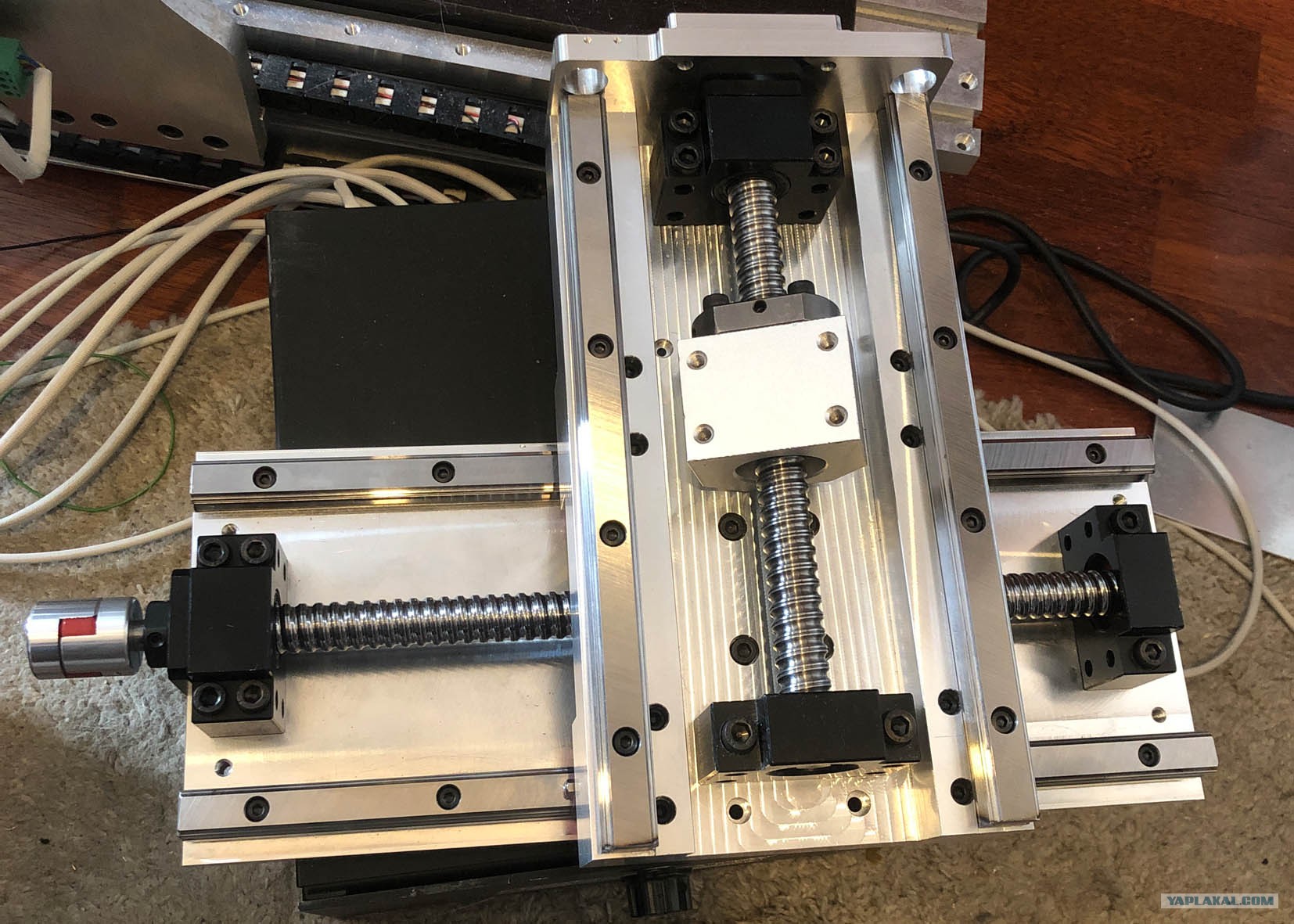

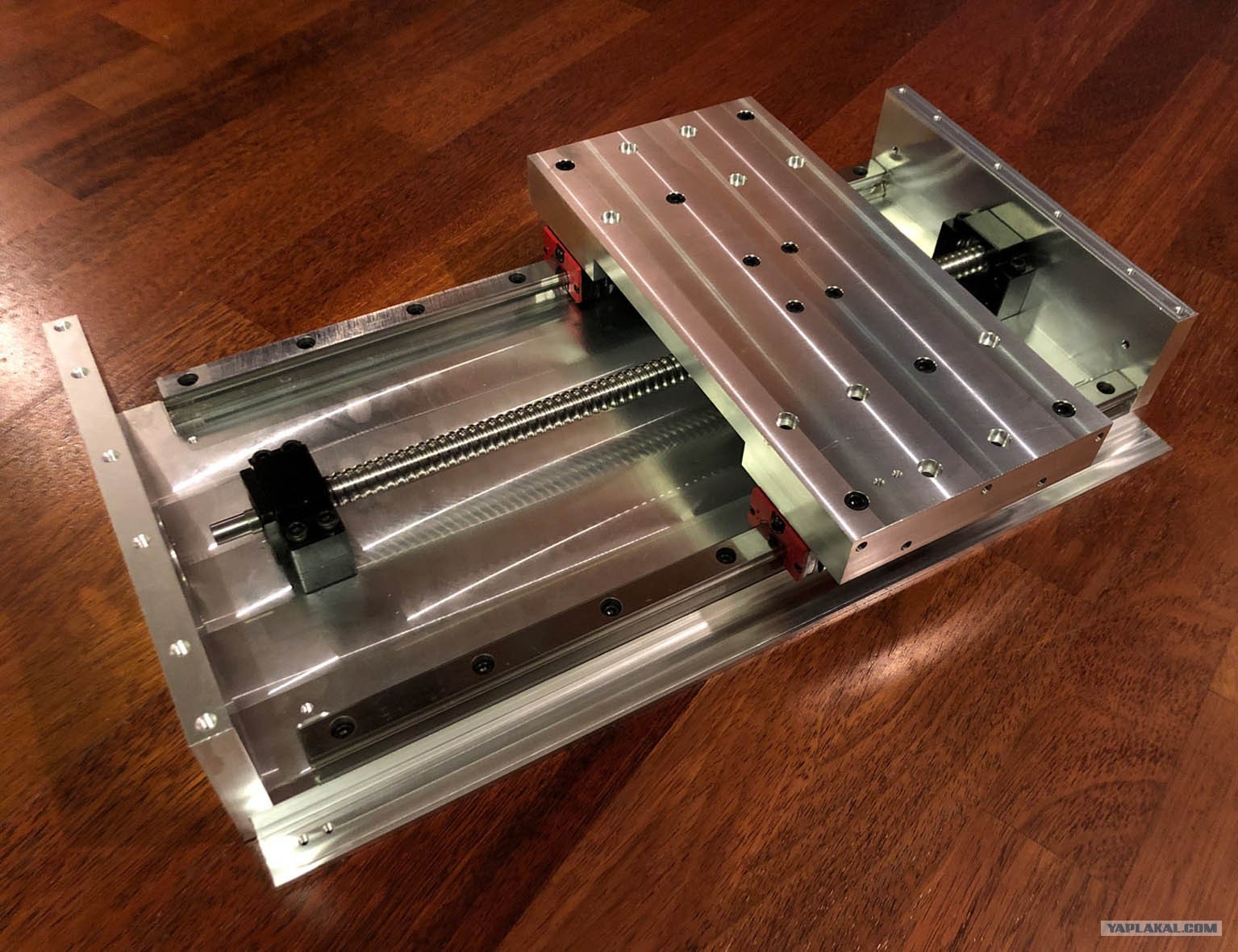

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Начал собирать с оси У
	[^]

trikot	4.01.2022 - 15:13 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	еще
	[^]

trikot	4.01.2022 - 15:13 [ показать ]

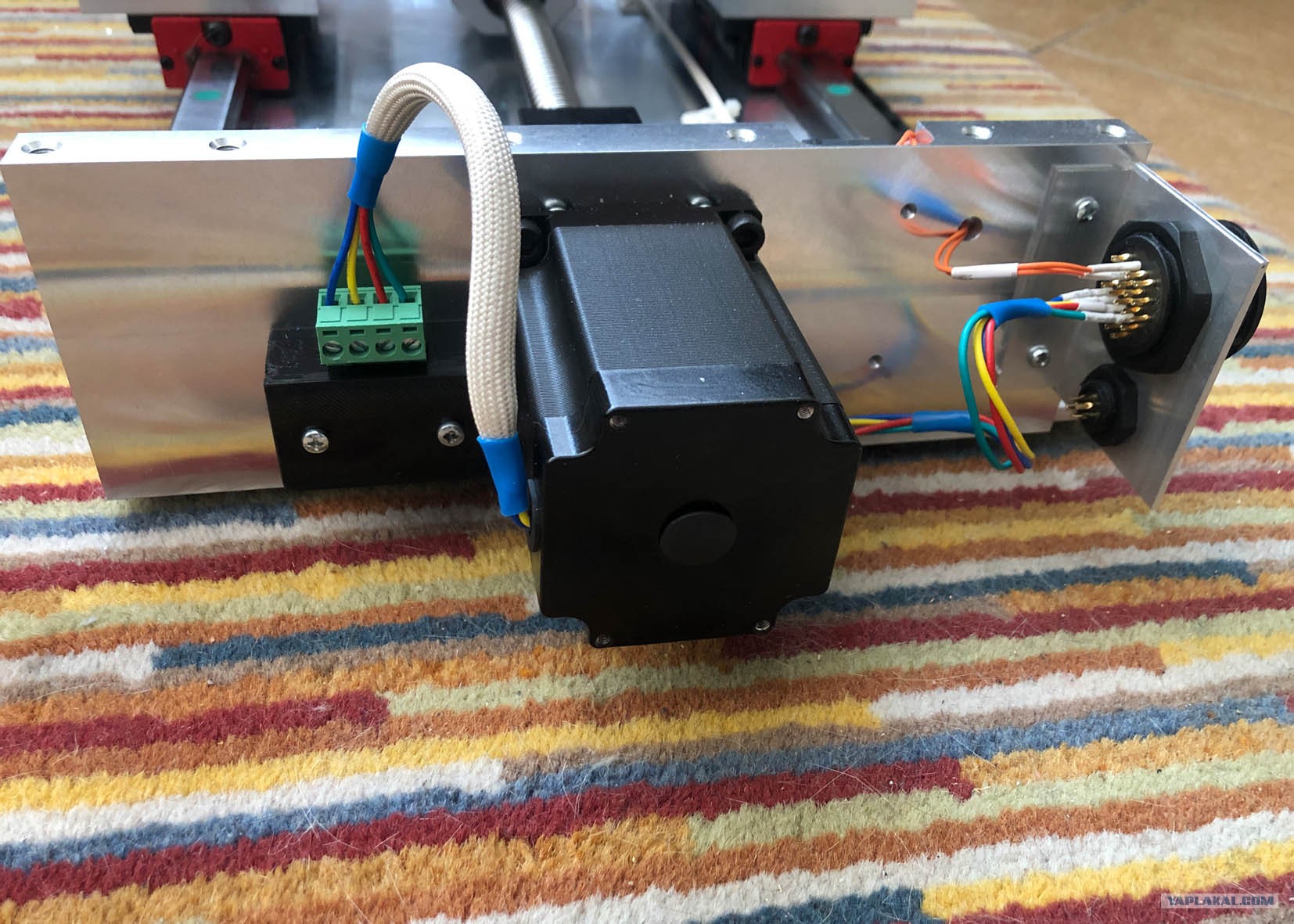

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Соединения станка с блоком управления на разъемах, мне так удобнее.
	[^]

trikot	4.01.2022 - 15:14 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	еще
	[^]

trikot	4.01.2022 - 15:14 [ показать ]

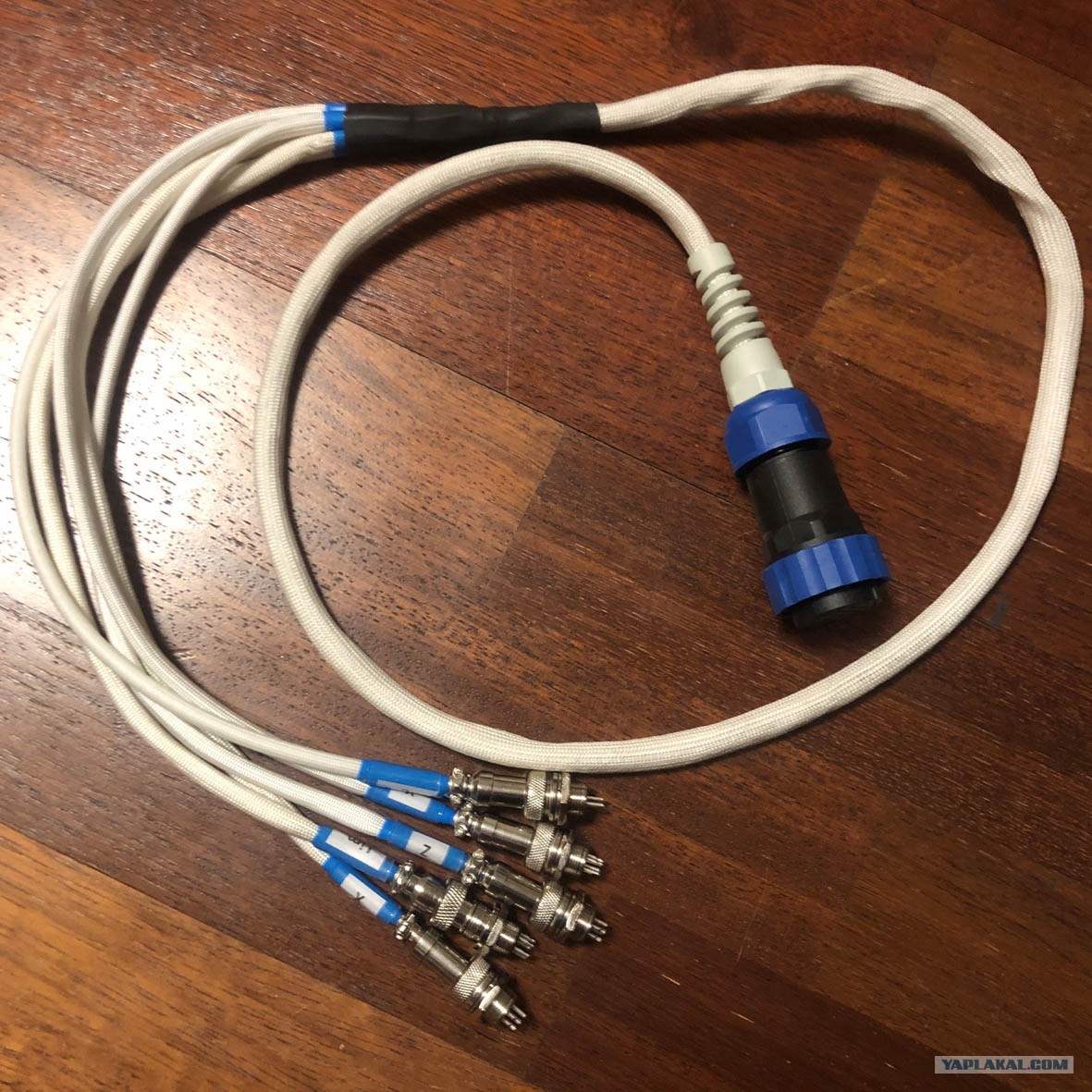

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Сам кабель
	[^]

trikot	4.01.2022 - 15:14 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Оси Х и Z В процессе сборки
	[^]

trikot	4.01.2022 - 15:14 [ показать ]

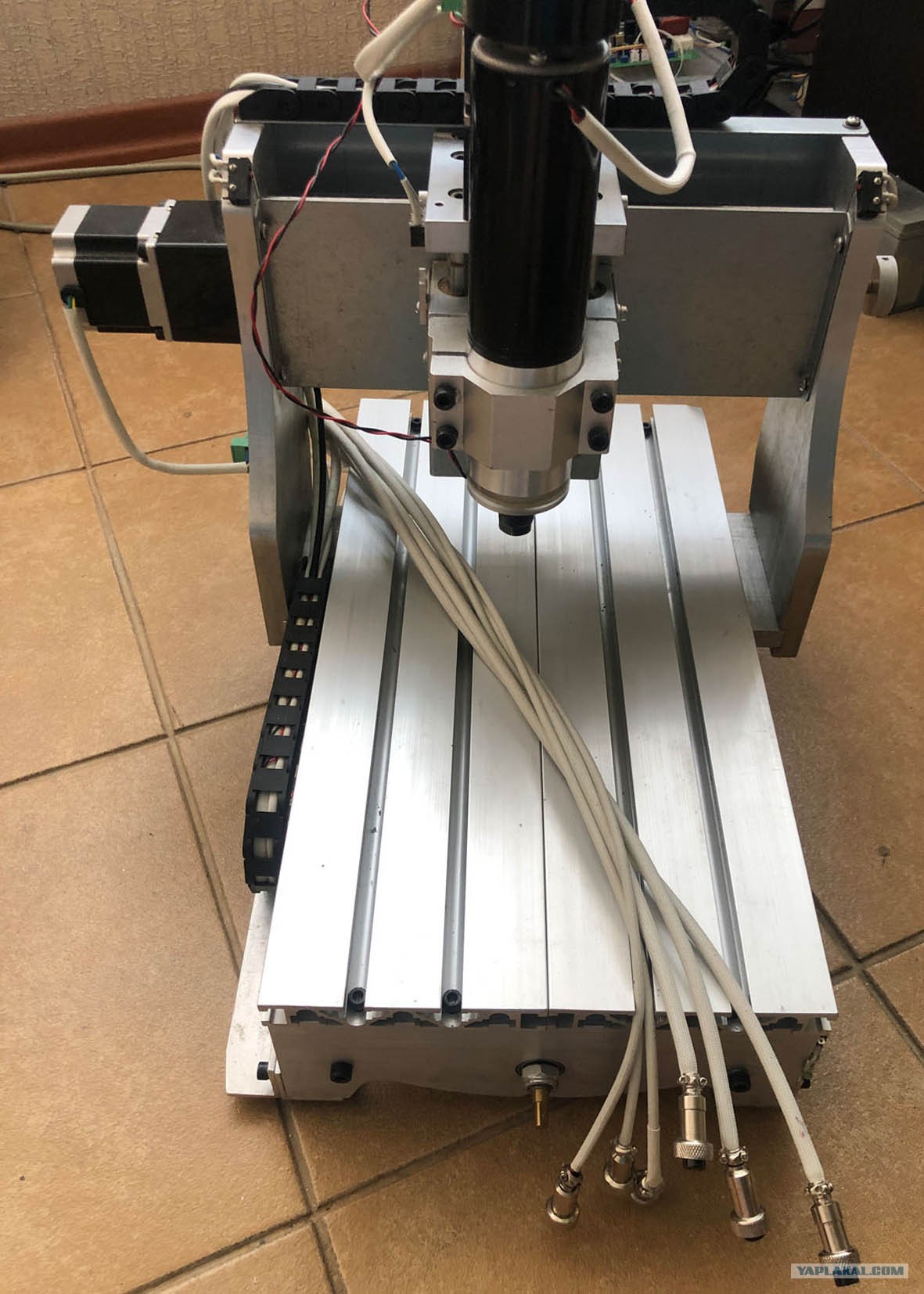

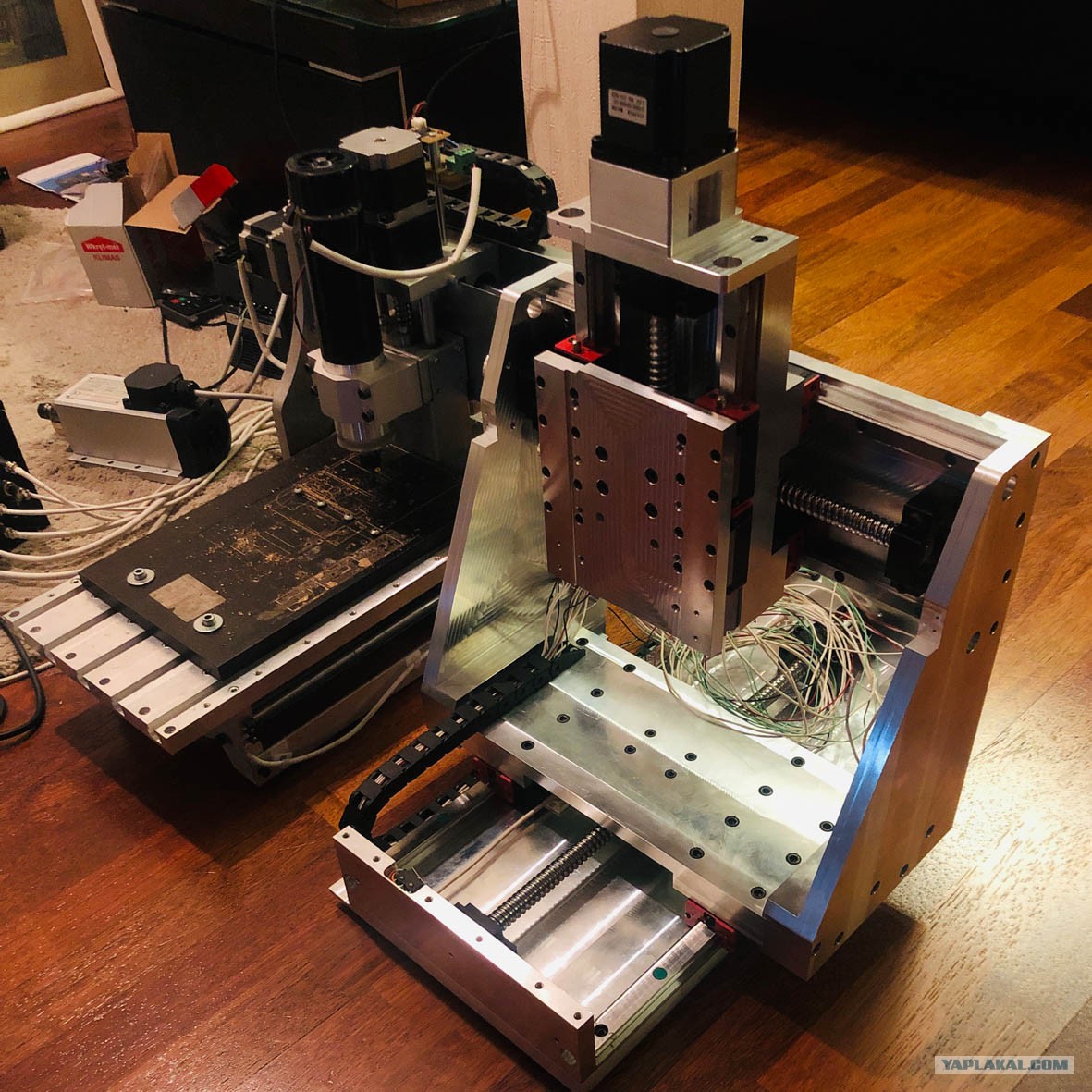

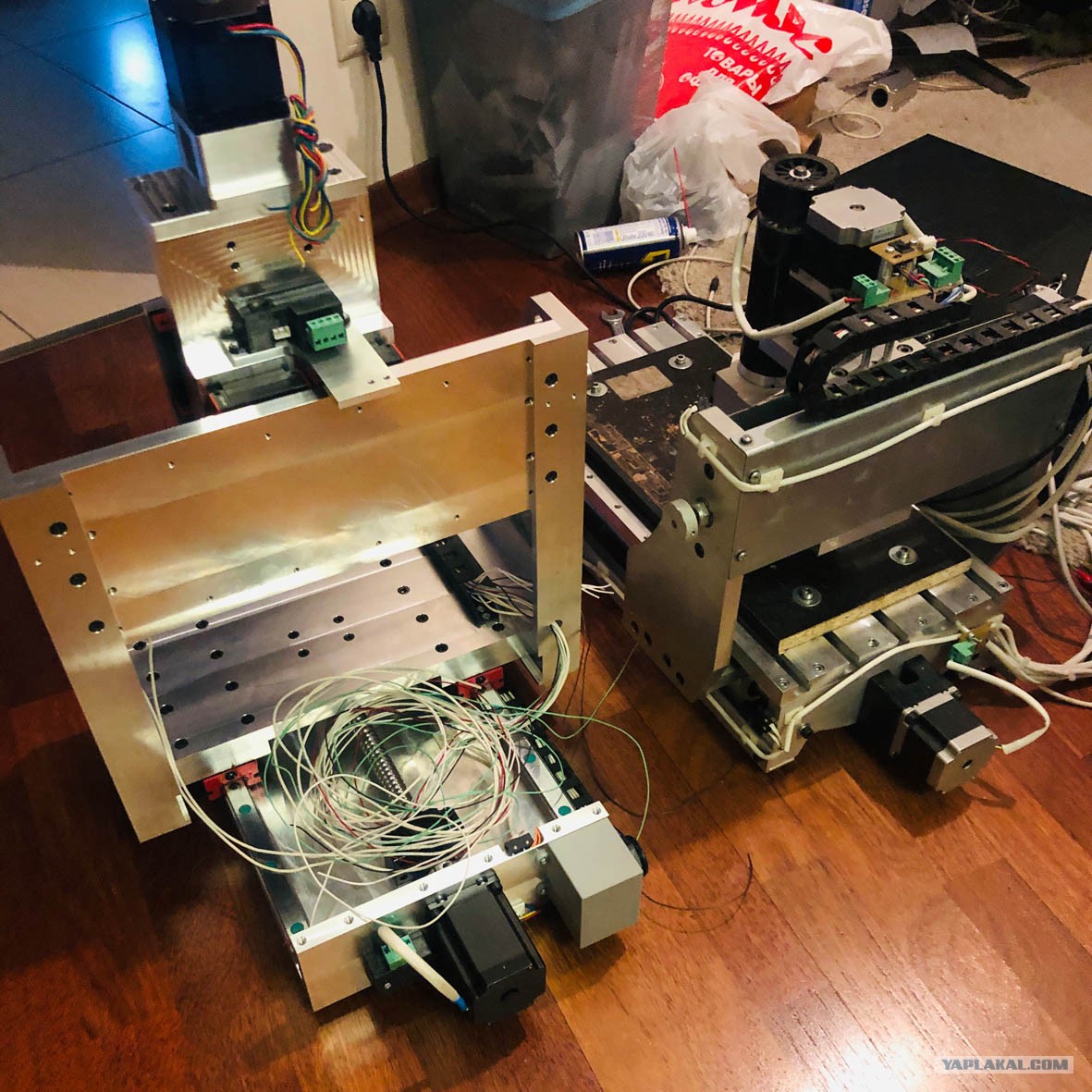

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Старый и новый
	[^]

trikot	4.01.2022 - 15:15 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	еще
	[^]

trikot	4.01.2022 - 15:15 [ показать ]

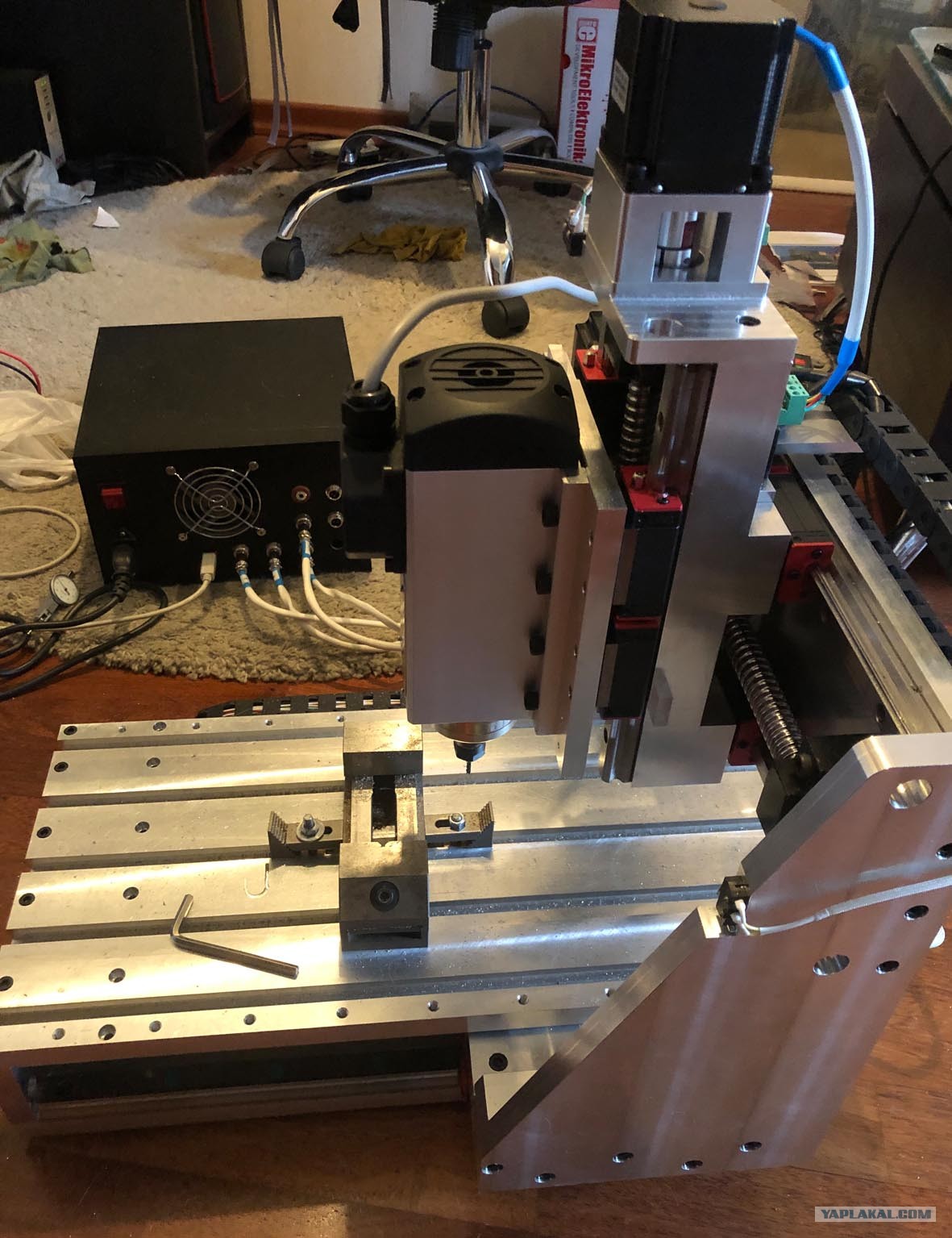

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	В свое время я для старого станка сделал новый стол, который перекочевал на новый станок. На старый, перед продажей установил его родной, из профиля. Вид на станок с другой стороны
	[^]

trikot	4.01.2022 - 15:15 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	После того как станок был готов, я занялся блоком управления. Для старого станка у меня был самосборный блок управления. Система управления PlanetCNC, фирменная плата и родной софт.
	[^]

trikot	4.01.2022 - 15:16 [ показать ]

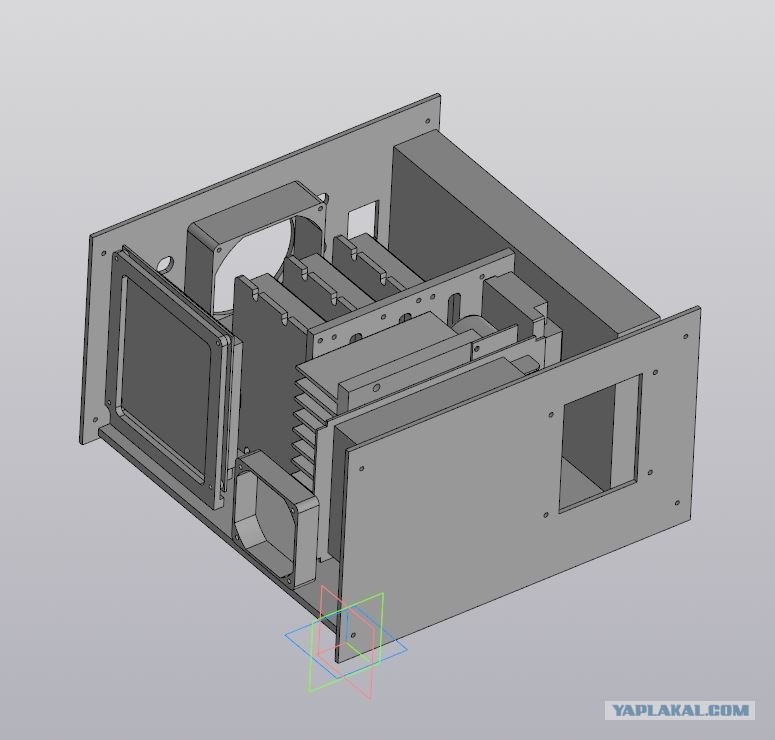

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Решил использовать этот же корпус. К новому шпинделю шел частотник, и я решил запихнуть его в этот корпус. Конечно предварительно выпотрошив начинку из корпуса частотника. Пришлось мне смоделировать начинку блока управления, и поиграть в тетрис. Но, в тоге все вроде разместилось.
	[^]

trikot	4.01.2022 - 15:16 [ показать ]

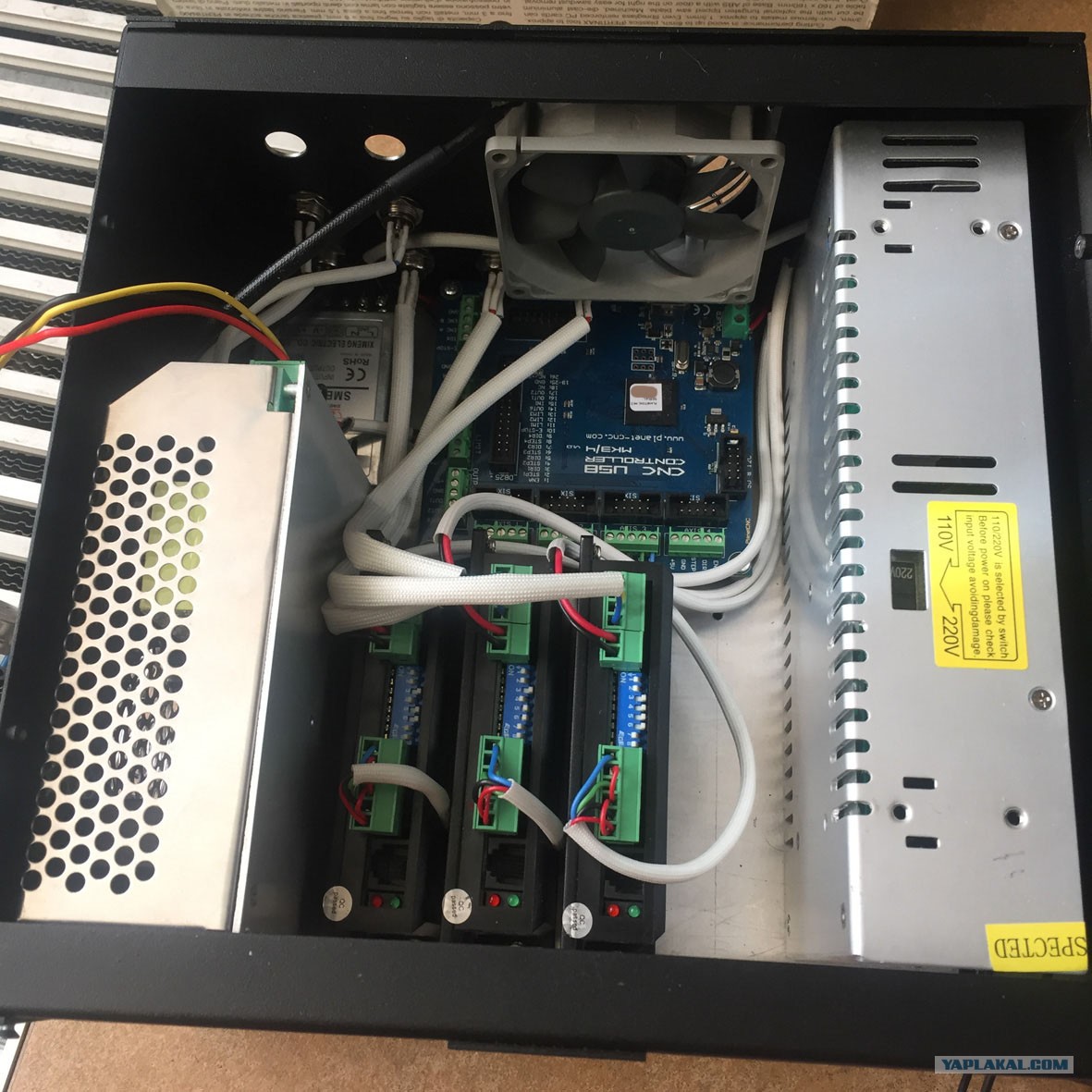

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	А это уже готовый блок управления.
	[^]

trikot	4.01.2022 - 15:16 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	еще
	[^]

trikot	4.01.2022 - 15:16 [ показать ]

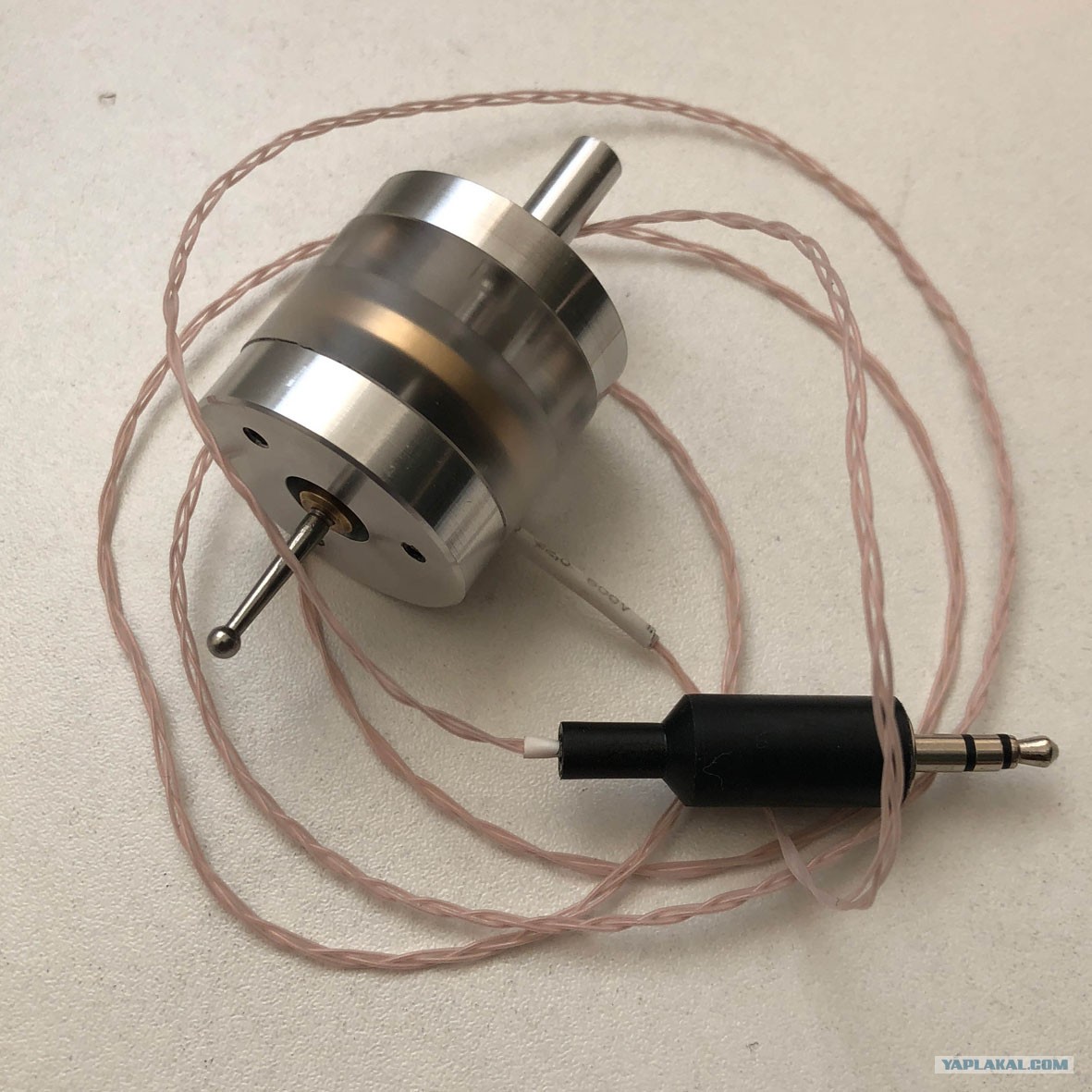

Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Для удобства работы еще для старого станка сделал вот такой датчик касания, очень удобная штука.
	[^]

trikot	4.01.2022 - 15:17 [ показать ]
Статус: Offline Ярила Регистрация: 25.01.09 Сообщений: 6318	Теперь по финансам. Металл, изготовление деталей, ШВП, рельсы, шаговики, шпиндель с частотником примерно 80 тыс. Блок управления с программой наверно тысяч 30. Старый продал за 30. Новый станок теперь меня устраивает, все изготавливается гораздо быстрей, как минимум в 10 раз. Возможно переделаю стол, сделаю его из плиты потолще, этот слегка резонирует. Ну и подсветку поставлю. Конечно, хорошо бы СОЖ, или туман масляный, но это не для квартиры. Вот теперь все.
	[^]

Синтетик

4.01.2022 - 15:21

Статус: Offline

Ярила

Регистрация: 15.11.17
Сообщений: 21224

Цитата (trikot @ 4.01.2022 - 16:17)

Теперь по финансам. Металл, изготовление деталей, ШВП, рельсы, шаговики, шпиндель с частотником примерно 80 тыс. Блок управления с программой наверно тысяч 30. Старый продал за 30. Новый станок теперь меня устраивает, все изготавливается гораздо быстрей, как минимум в 10 раз. Возможно переделаю стол, сделаю его из плиты потолще, этот слегка резонирует. Ну и подсветку поставлю. Конечно, хорошо бы СОЖ, или туман масляный, но это не для квартиры.
Вот теперь все.

Нормально, главное жесткий получится. Но думаю скоро перестанет радовать размер стола. Скоро захочется большего.

[^]

АМАЛКЕР	4.01.2022 - 15:22 [ показать ] 2
Статус: Offline Шпаломётчик Регистрация: 21.04.13 Сообщений: 790	Красотень. В датчике касания 3 луча на шариках внутри? Я все собирался себе маленький собрать, по металлу, даже барахла насобирал, драйверов-ШВП-датчиков-муфт-моторов кучу, рельсы 20-ой хивиновской 3.5 метра, даже стол чугунный с "т" пазами от копировально-гравировального, но что-то пропал запал... Да и работ по металлу у меня пока не предвидится. Хватает большого 60х90 раскройщика.
	[^]

captain1977	4.01.2022 - 15:22 [ показать ] 16
Статус: Offline Оппозитчик Регистрация: 17.02.17 Сообщений: 1492	Как фрезеровщик-ЧПУшник, жму лапу, молодец ))
	[^]

~~JustDMA~~	4.01.2022 - 15:23 [ показать ] 3
Статус: Offline Ярила Регистрация: 17.12.20 Сообщений: 3383	Автор - дай руку пожму. А подробные материалы по твоему станку где можно посмотреть ?
	[^]

captain1977

4.01.2022 - 15:23

Статус: Offline

Оппозитчик

Регистрация: 17.02.17
Сообщений: 1492

Цитата (Синтетик @ 4.01.2022 - 15:21)

По виду жесткий, а стола мало будет ВСЕГДА )))

[^]
