Фрезер ЧПУ - это очень просто


Страницы: (5) 1 [2] 3 4 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

trikot

4.01.2022 - 15:23

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (АМАЛКЕР @ 4.01.2022 - 15:22)

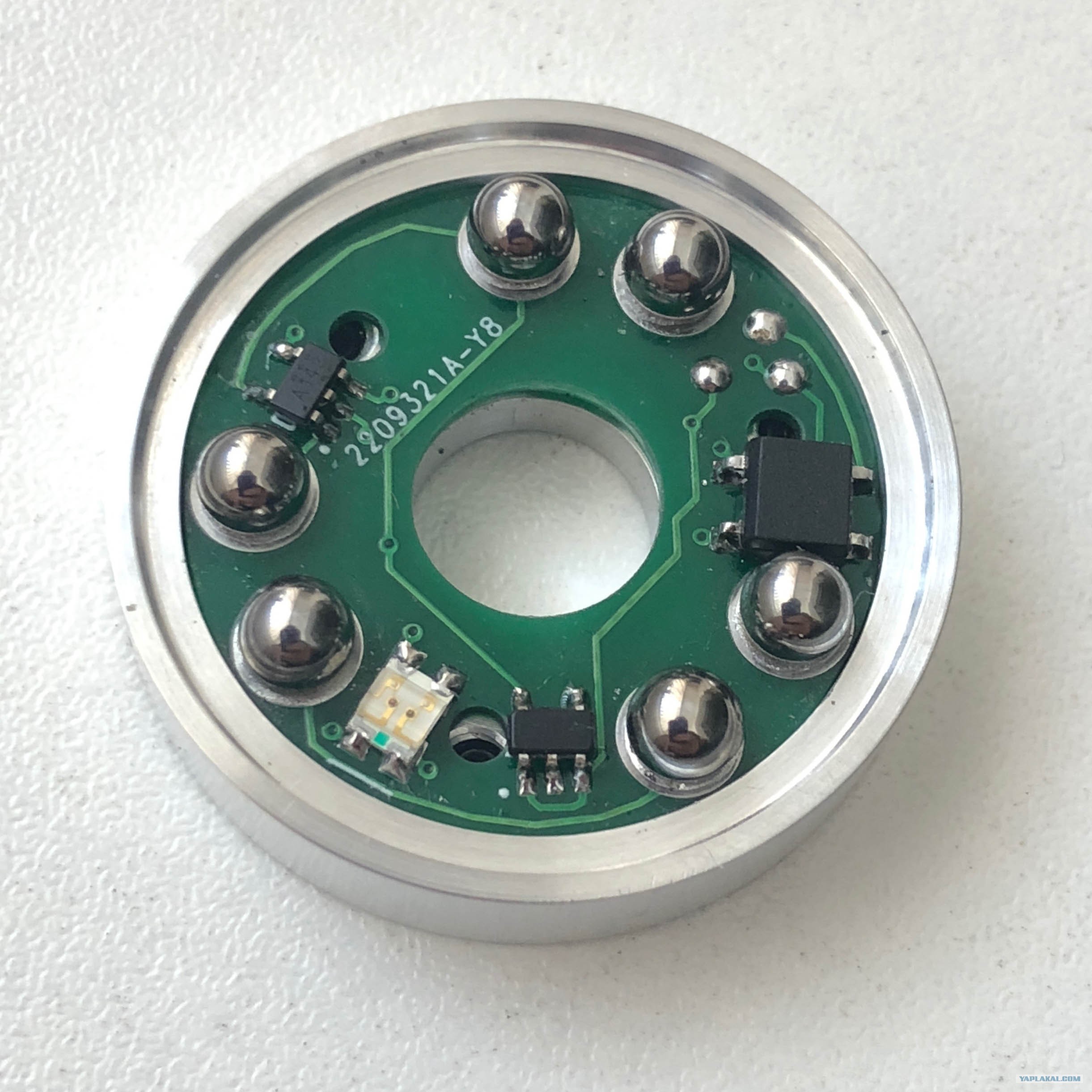

В датчике касания 3 луча на шариках внутри?

Да, классика.

[^]

Ares19	4.01.2022 - 15:24 [ показать ] 4
Статус: Offline Весельчак Регистрация: 24.07.14 Сообщений: 154	Самая большая проблема "Чтобы собрать ЧПУ фрезер нужен ЧПУ фрезер" на профилях типа соберизавод не такой жесткий получается, на профилях скорее лазерный или термопринтер своять можно
	[^]

2aibolita	4.01.2022 - 15:24 [ показать ] 12
Статус: Offline Ярила Регистрация: 11.11.07 Сообщений: 1721	Офигеть, люди головастые есть-станки сами собирают! Зелень за прямые руки
	[^]

trikot

4.01.2022 - 15:24

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (captain1977 @ 4.01.2022 - 15:23)

По виду жесткий, а стола мало будет ВСЕГДА )))

Конечно мало, и будет мало. Но он у меня квартирный.

[^]

Eggoftime	4.01.2022 - 15:27 [ показать ] 1
Статус: Online ϟ Регистрация: 10.02.13 Сообщений: 2555	ТС, а что для хобби из латуни режешь, похвались, интересно же.
	[^]

trikot

4.01.2022 - 15:31

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (Eggoftime @ 4.01.2022 - 15:27)

ТС, а что для хобби из латуни режешь, похвались, интересно же.

Да уже хвалился. Похвалюсь еще раз. Одно из изделий. Часы nixie делаю.

[^]

Diesellok80

4.01.2022 - 15:32

Статус: Offline

Ярила

Регистрация: 6.03.17
Сообщений: 4051

Цитата

Чтобы собрать ЧПУ фрезер нужен ЧПУ фрезер

Хохотнул) Напрашивается резонный вопрос: как появился самый первый ЧПУ фрезер?

[^]

trikot

4.01.2022 - 15:34

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (Diesellok80 @ 4.01.2022 - 15:32)

Цитата

Чтобы собрать ЧПУ фрезер нужен ЧПУ фрезер

Хохотнул) Напрашивается резонный вопрос: как появился самый первый ЧПУ фрезер?

А как появился токарный станок? Всегда думаю над этим :) . В нем столько деталей, требующих токарных работ!

[^]

Syntez	4.01.2022 - 15:36 [ показать ] 10
Статус: Offline Юморист Регистрация: 10.08.11 Сообщений: 429	ТС, "Фрезер ЧПУ - это очень просто" пост нихуя в название не укладывается. Что за частотник и т.д..? Куда его лепить? Пост для тех кто в теме. Это сообщение отредактировал Syntez - 4.01.2022 - 15:42
	[^]

trikot

4.01.2022 - 15:38

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (Syntez @ 4.01.2022 - 15:36)

ТС, "Фрезер ЧПУ - это очень просто" пост нихуя в название не укладывается.

Это типа я пошутил. Конечно весьма непросто. Большой объем работы.

Это сообщение отредактировал trikot - 4.01.2022 - 15:39

[^]

~~ww07~~	4.01.2022 - 15:39 [ показать ] 3
Статус: Offline Ярила Регистрация: 25.02.14 Сообщений: 2545	Вот скажите мне, ЧПУшники. Почему все делают станки с подвижным порталом, а не столом? Там же жесткость существенно выше получается.
	[^]

trikot

4.01.2022 - 15:41

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (ww07 @ 4.01.2022 - 15:39)

Вот скажите мне, ЧПУшники. Почему все делают станки с подвижным порталом, а не столом? Там же жесткость существенно выше получается.

Что-то мне подсказывает, что при том же размере стола, габариты существенно возрастут.

[^]

~~Чатланен~~

4.01.2022 - 15:44

Статус: Offline

Ярила

Регистрация: 18.06.15
Сообщений: 7917

Цитата (АМАЛКЕР @ 4.01.2022 - 15:22)

Хватает большого 60х90 раскройщика.

Раскройщик, это когда Х - от 1300 и подача при 20 000 - 100.

[^]

Molchun74	4.01.2022 - 15:45 [ показать ] 0
Статус: Offline Ярила Регистрация: 19.02.17 Сообщений: 2895	ТС , как умудряешься резать латунь без сож ? Даже на лс63 фрезы быстро "сядут ", в особенности гравера... Размещено через приложение ЯПлакалъ
	[^]

Мутныйбес

4.01.2022 - 15:45

Статус: Offline

Весельчак

Регистрация: 22.10.12
Сообщений: 170

Цитата (ww07 @ 04.01.2022 - 15:39)

Делают и так и эдак. Разные есть станки

Размещено через приложение ЯПлакалъ

[^]

Elemental666

4.01.2022 - 15:45

Статус: Offline

Хохмач

Регистрация: 2.08.12
Сообщений: 609

Цитата (ww07 @ 4.01.2022 - 18:39)

У теслы с ее электромотором КПД двигателя выше чем у ДВС, но большинство машин на бензе )))) утрированно если.
Мне кажется такой тип станков пошел от станка Графа фанерного. Он своего рода основатель движения домашних мини станков. С тех пор дрыгостолы захватили мир, как в ЧПУ так и на 3Д принтерах. Не всем сотки и тысячные ловить в изделиях и чугунные станины городить на балконах и столах.
Сам взял в свое время китайца 3040 и мечтаю проапгрейдить как у автора, но духу хватило только на внутрянку и шпиндель водяной

[^]

user778

4.01.2022 - 15:46

Статус: Offline

Приколист

Регистрация: 25.10.16
Сообщений: 299

Цитата (Ares19 @ 4.01.2022 - 15:24)

Самая большая проблема "Чтобы собрать ЧПУ фрезер нужен ЧПУ фрезер" на профилях типа соберизавод не такой жесткий получается, на профилях скорее лазерный или термопринтер своять можно

Ну от целей зависит. У меня уже второй самодельный. Первый вообще из ДСП на цилиндрических рельсах, 102*42*22 см рабочего поля. С 300Вт коллекторным шпинделем. Собирался для авиамоделей, соответственно - бальза, пенопласт. Как оказалось, алюминий грызть может, через боль и страдания. Второй как раз на соберизаводских 45 профилях. С висящим порталом. Конструкция больная изначально

, поле 102*22*12 см, шпиндель бесколлекторный 500Вт с али. Алюминий точит только в путь! Только шпиндели успевай менять

Следующий будет специально под алюминий. Поле поменьше, но шпиндель и жёсткость уже "настоящие".

[^]

captain1977

4.01.2022 - 15:48

Статус: Offline

Оппозитчик

Регистрация: 17.02.17
Сообщений: 1495

Цитата (ww07 @ 4.01.2022 - 15:39)

Есть и с подвижным столом, все зависит от задач. У соседей стояли шведские Abene, где стол ездит не только по X, но и по Z - дико глючные и капризные, несмотря на конский ценник, машины.
Я работаю на китайце с подвижным столом, правда, там не портал, а колонна, мне жесткости хватает.

Это сообщение отредактировал captain1977 - 4.01.2022 - 15:51

[^]

trikot

4.01.2022 - 15:48

Статус: Offline

Ярила

Регистрация: 25.01.09
Сообщений: 6339

Цитата (Molchun74 @ 4.01.2022 - 15:45)

ТС , как умудряешься резать латунь без сож ? Даже на лс63 фрезы быстро "сядут ", в особенности гравера...

Ну я СОЖ в зону обработки кисточкой добавляю. Это конечно совсем не то, но лучше чем ничего.

[^]

Molchun74

4.01.2022 - 15:48

Статус: Offline

Ярила

Регистрация: 19.02.17
Сообщений: 2895

Цитата (ww07 @ 04.01.2022 - 15:39)

Если на дерево или пластик то и подвижный портал пойдёт , а вот на цветнине чистоты не будет .

Размещено через приложение ЯПлакалъ

[^]

user778

4.01.2022 - 15:49

Статус: Offline

Приколист

Регистрация: 25.10.16
Сообщений: 299

Цитата (ww07 @ 4.01.2022 - 15:39)

У моих станочков рабочее поле больше метра. При нормальном подвижном столе это будет такая конструёвина, что не в каждую комнату влезет. Но во втором станке я извратился - стол "как бы неподвижен", висит в воздухе, подвешенный за края. А вот уже прямо по нему бегает консоль осей Y и Z, получается неплохая жёсткость шпинделя относительно точки обработки детали. Хотя относительно корпуса это всё гуляет мама не горюй!

[^]

АМАЛКЕР

4.01.2022 - 15:50

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 802

Цитата (Чатланен @ 4.01.2022 - 15:44)

Цитата (АМАЛКЕР @ 4.01.2022 - 15:22)

Хватает большого 60х90 раскройщика.

Раскройщик, это когда Х - от 1300 и подача при 20 000 - 100.

По сравнению с этим мой раскройщик "большой"
Не придирайся.

[^]

1300V4	4.01.2022 - 15:51 [ показать ] 3
Статус: Offline Балагур Регистрация: 6.01.15 Сообщений: 988	Соседи на работе сделали. Монстроузное сооружение. В качестве основы - советская разметочная плита, примерно 1500х1000ммм. Портал порядка 700мм. Лютые рёбра. ВСЁ из железа. Из охрененно толстого железа Итого при пролижении к порталу в верхней точке 50кгс, уход на шпинделе 0,02мм... А теперь прикол - металлы на нём не фрезеруют. Онли пластики. Такие размеры в горизонтали - чтобы сразу большие листы материала ставить. И пилить кучу деталей за раз. Модельками самолётными занимаются.
	[^]

АМАЛКЕР

4.01.2022 - 15:53

Статус: Offline

Шпаломётчик

Регистрация: 21.04.13
Сообщений: 802

Цитата (Чатланен @ 4.01.2022 - 15:44)

Цитата (АМАЛКЕР @ 4.01.2022 - 15:22)

Хватает большого 60х90 раскройщика.

Раскройщик, это когда Х - от 1300 и подача при 20 000 - 100.

Обороты 24000 и подача до 3м/мин на быстрых перемещениях.
У моего.

Или до 4м/мин, не помню точно.

А больший размер мне и не нужен был.

Это сообщение отредактировал АМАЛКЕР - 4.01.2022 - 15:56

[^]

XOL

4.01.2022 - 15:53

Статус: Offline

Ярила

Регистрация: 25.04.15
Сообщений: 1698

Цитата (Molchun74 @ 4.01.2022 - 15:48)

Если на дерево или пластик то и подвижный портал пойдёт , а вот на цветнине чистоты не будет .

Категоричность в суждениях указывает на недостаток опыта. Порталы бывают разные!

[^]
