Помимо множества бытовой фотоаппаратуры в прошлом веке выпускалось большое число техники специального назначения. Нередко такие фотоаппараты представляли собой уже известный базовый вариант общедоступной камеры с некоторыми изменениями или усовершенствованиями. Но некоторые модели были разработаны для решение весьма специфических задач. Здесь будут описаны камеры, предназначенные для решения тех или иных специальных задач по фотосъемке: начиная от спецтехники для разведцелей и заканчивая регистрирующими камерами, созданными в научных или военных целях. Информации о этой технике немного, тем не менее она весьма интересна.

Будет 28 фото. via

Фотоаппараты специального назначения

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
zoom70
25.09.2021 - 14:53
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Наиболее очевидным применением фотографии в военных целях была разведка. лучшие результаты можно было получить при съёмке с воздуха, это стало очевидно ещё в начале 20 века. Но фотоаппараты того времени были мало приспособлены для работы с самолётов, а фотографии, сделанные из кабины аэростата не обладали достаточной ценностью для разведки. Одним из первых создал аппарат для аэрофотосъёмки русский инженер Владимир Потте. Он был приспособлен для маршрутной съёмки кадровым методом и мог быть установлен на одноместном самолёте. Конструкция фотоаппарата Потте в то время была лучшей в мире. Он использовался в СССР до конца 1920-х годов для создания топографических карт.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:53
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Первые упоминания фотопулемётов относятся к Первой мировой войне. Изначально они применялись для обучения воздушных стрелков (как на истребителях, так и на бомбардировщиках). Как правило, в тренировочных целях фотопулемёт устанавливался либо вместо оборонительного вооружения бомбардировщика, либо подвешивался на пилоне под крылом или на фюзеляже истребителя. Впоследствии получила распространение практика встраивания фотопулемёта в конструкцию самолёта. Фотопулемёты, предназначенные для обучения стрелков, зачастую повторяли габариты, внешний вид и основные узлы использовавшегося в авиации вооружения (так, британский фотопулемёт Thorton-Pickard MK.III-H копировал пулемёт Льюиса); предположительно это внешнее сходство и послужило распространению названия «фотопулемёт».

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:53
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Более поздние модели для аэрофотосъёмки устанавливались практически на любые типы самолётов и могли вести съёмку на специальную широкую плёнку. В годы холодной войны появились аппараты, позволявшие вести самую детальную съёмку с большой высоты. Качество фотографии обеспечивалось мощными объективами. Самый большой в мире аэрофотоаппарат K-42 или «Boston» имел объектив с фокусным расстоянием 6 метров. Она испытывалась на стратегических бомбардировщиках «Convair B-36» и транспортных самолётах «C-97 Stratofreighter». «Boston» позволял сфотографировать мяч для гольфа с высоты 14 000 м. В камере использовались негативы размером 46 на 91 см, а её вес составлял около трёх тонн.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:54
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
В 1937 году в Москве был разработан фото-танк Т-26ФТ. Он предназначался для кино-фотосъёмки полосы обороны противника при проведении разведки и позволял производить съёмку объектов, маршрута движения и панорамы местности как с места, так и с хода. Машина отличалась от линейного танка Т-26 отсутствием пушечного вооружения, был оставлен только 7,62-мм пулемёт ДТ. Для маскировки вместо 45-мм пушки был установлен её деревянный муляж. Танк имел два специальных отделения: отделение съёмки в башне танка и отделение обработки снимков в средней части корпуса сзади механика-водителя. В отделении обработки фотоснимков размешались навигационный прибор с гироскопическим компасом, увеличитель, проявочный стол, бачки, химикаты для обработки, сушильный шкаф, щиток с приборами и сиденье оператора. В серийное производство Т-26ФТ не передавался.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:54
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Во время Первой мировой войны для разведки позиций противника немцами использовалась голубиная камера. Она оборудовалась таймером, птицы с камерой выпускались и свободно летали над полем боя. Когда голуби возвращались, плёнка обрабатывалась и полученные данные использовались для разработки боевых стратегий в реальном времени.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:54
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Одним из наиболее востребованных направлений использования фототехники были задачи разведки и контрразведки. В ХХ веке специальная фототехника в большом количестве активно разрабатывалась, проектировалась и создавалась секретными лабораториями, институтами и специализированными заводами стран Восточной Европы и особенно СССР. В эту невидимую и закрытую для простого обывателя фотоиндустрию привлекались одарённые учёные и талантливые конструкторы, высококвалифицированные инженеры и монтажники "от бога", как часто их называли за уникальные способности.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:54
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Одной из первых советских камер, специально сконструированных для решения спецзадач, стала модель «УФА». Точная дата создания камеры неизвестна, однако эксперты сходятся во мнении, что началом выпуска можно считать 1950-е годы. Фотоаппарат должен был прийти на смену использовавшимся в те годы модернизированным "ФЭДам" и иностранным "Роботам" и "Миноксам". По одной из версий, вполне, впрочем, правдоподобной, камера появилась на свет именно в Уфе. Вскоре после начала выпуска камера стала использоваться специалистами разведки ГДР, но в модернизированном виде. Формат кадра 10,5 х 15 мм, использовалась 16 мм плёнка на 20 кадров. Спуск затвора с одновременной перемоткой - электрические. Блок питания и кнопка спуска - выносные.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:54
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
В конце 50-х годов советские конструкторы смогли усовершенствовать всемирно известный латвийско-немецкий фотоаппарат "Минокс", долгое время считавшийся наиболее оптимальным в этом классе фототехники по соотношению таких параметров, как габариты, качество и надёжность. В 1958 году был создан уникальный прототип с заводным пружинным механизмом транспортировки плёнки и взвода затвора, получивший название "Точка-58". Предназначенный для скрытого фотографирования людей и их действий на расстоянии 1,5 - 3 метра, фотоаппарат "Точка-58" крепился под одеждой сотрудника, на верхней части туловища с помощью резиновых лямок. Фотографирование производилось через специальную прозрачную галстучную булавку, через отверстие, которое насквозь пробивалось в галстуке из плотного материала, делая пригодным красивый галстук только для "темных дел". Визирование фотоаппарата на объект съёмки производилось "вслепую" и потому требовалась хорошая предварительная тренировка для получения нужных фотоснимков.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:55
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Малогабаритные камеры постоянно совершенствовались и их размеры постоянно уменьшались. Например, практически одновременно с американцами конструкторы НИЛ-11 создают в начале 1970-х гг. микрофотокамеру "Звук" в губной помаде, с помощью которой дамы-агенты ШТАЗИ фотографировали самые секретные материалы НАТО и спецслужб Европы для передачи разведкам МГБ ГДР и КГБ. По заказу ЦРУ в США для американской агентурной разведки была разработана микрофотокамера «Т-100» в камуфляже зажигалки. В 1970-е годы ЦРУ была разработана модификация «Т-100», размещённая внутри электронных часов "SEIKO". Это камуфляж оказался самым удобным для использования, поскольку наручные часы должны быть всегда под рукой. Это позволяло агенту использовать такой фотоаппарат в особо закрытых зонах, таких как шифровальные отделы и специальные комнаты для ознакомления с особо важными и секретными материалами.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:55
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
О ШТАЗИ, одной из самых эффективных спецслужб прошлого столетия, опубликовано немало книг, статей и воспоминаний. 16 августа 1947 года советская военная администрация организовала "Пятый Комиссариат" или К-5, немецкую политическую полицию, как отдельное управление внутри Народной полиции советского сектора Германии. В 1949 году в этом секторе была образована Германская Демократическая Республика, ставшая надолго самым верным другом и союзником Советского Союза. Советские специалисты помогли организовать Министерство внутренних дел ГДР, одно из управлений которого в 1950 году было преобразовано в самостоятельное Министерство государственной безопасности - МГБ или ШТАЗИ (сокращение от немецкого слова "Государственная безопасность"). Оперативно-технические сотрудники ШТАЗИ иногда проявляли необычную инициативу, которая была так хорошо знакома в СССР. Женщины из подразделения наружного наблюдения обязались освоить новый оперативный камуфляж "Фото-лифчик". Это была смелая инициатива, поскольку другие спецслужбы не использовали дамское нижнее бельё для камуфлирования спецтехники. Однако изобретатели из ОТС МГБ пошли дальше, точнее вглубь, в женское бельё, проявив свой талант, и быстро сделали манекен со специальным "прикрытием" для обучения молодых девушек из "наружки" ШТАЗИ.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:55
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Для съёмки в полной темноте в ШТАЗИ использовались специальные фотокиноаппараты, работавшие при освещении комнаты инфракрасными прожекторами. С их помощью можно было тайно фиксировать на плёнку всё происходящее через стены и потолочные перекрытия зданий.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:55
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558

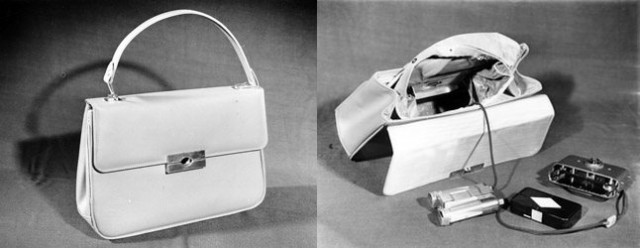

В ХХ веке фототехника активно использовалась спецслужбами для получения компрометирующих фотографий в общем ряду с киносъемкой, видеосъемкой и записью акустической информации. В результате бурного развития фототехники в послевоенный период в арсенале спецслужб появились специальные стационарные фотокамеры, которые были рассчитаны на автоматическую фотосъёмку в течении длительного периода времени. Как правило, такие фотокамеры имели часовой механизм, который позднее заменили на электронный таймер, обеспечивающий по-кадровое фотографирование, например, каждые 5, 10, 15 секунд и более. Понятно, что для длительной фотосъемки обычные фотокассеты не подходили и потому эти специальные фотокамеры имели особые кассеты на 100, 200, 400 и более кадров, что давало возможность фиксировать действия важного объекта в течение нескольких часов и даже дней. В 1970 годах был создан один из самых удачных стационарных фотоаппаратов "Забег", который длительное время использовался оперативными подразделениями разведки и контрразведки КГБ. Небольшие габариты и высокие фототехнические параметры камеры были весьма удобными для размещения в самых различных камуфляжах - в цветочных горшках и декоративных вазах, настольных часах и в различных предметах интерьера и декорирования комнаты, кабинета или гостиничного номера.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:56
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
В середине 1960-х годов специализированная лаборатория НИЛ-11, входившая в состав Оперативно-Технического Управления (ОТУ) КГБ разработала одну из первых советских микрофотокамер "Загадка", которая была полностью закамуфлирована в шариковую авторучку "Паркер". При этом авторучка полностью сохранила все свои функции, что было особенно важно для конспиративного фотографирования документов в местах их хранения. Для фотографирования документа авторучка переворачивалась кнопкой-объективом вниз и удержалась в таком положении двумя руками, расставленными под углом, с опорой локтевыми суставами на поверхность стола. Затем кнопка нажималась внутрь авторучки до упора, после чего медленно, за 5 сек., кнопка начинала выдвигаться из корпуса авторучки под действием пневматического замедлителя. За это время надо было удерживать авторучку двумя руками, упираясь локтями на поверхность стола, и постараться точно навести кнопку-объектив на фотографируемый документ. В момент остановки кнопки в крайнем нижнем положение был слышен тихий щелчок спуска затвора и производилось фотографирование.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:56
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
У советской спецслужбы МГБ, предшественника КГБ, была небольшая пленочная кинокамера с электроприводом, разработанная для целей наблюдения в конце 1940-х. В чертежах камера имеет название "С08-01". Модель имела взаимосопоставимые детали устройства с камерами "Аякс" и "Уфа", поскольку поставка новых деталей для кинокамеры "Оса" должна рассматриваться как исключительная. Устройства серийно производилось примерно до 1950 года. После получения технической документации изготовление "Осы" началось в ГДР под кодовым именем 'Buzzard'. В производственном плане 1960 года в оперативном техническом сектор на 1961 год было запланировано 45 камер, из них 10 штук в камуфляже "Водяная лилия 13", 10 в камуфляжах для женских сумочек.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:56
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Фотокамера "Заслон" была разработана в 70-х годах как специальное портативное фотоустройство для быстрого, конспиративного копирования небольших по размеру документов, таких как паспорта, удостоверения личности, военные билеты, а также полутоновые фотографии размерами не более 4 х 6 см. Особенно большая необходимость в использовании такой фототехники была у сотрудников таможни и офицеров пограничной службы, которым часто требовалось быстрое и незаметное копирование документов и фотографий людей, пересекающих границу и представляющих оперативный интерес. Процесс копирования занимал буквально секунды - снималась внешняя крышка и нажатием на боковые кнопки открывался осветитель. "Заслон" ставился на документ или фотографию и производилась съёмка. На все уходило 5 - 10 секунд.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:56
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
В 50-ых годах был разработан и выпущен один из самых оригинальных советских фотоаппаратов "Алыча" для копирования документов методом контактного сканирования или оптической развертки по кадру - именно так именовалась в те годы такая схема фотографирования. Конструкция "Алычи" была настолько оригинальной, что умещалась целиком в небольшой записной книжке стандартного образца, которая находясь на письменном столе или в кармане пиджака не вызывала никаких подозрений у окружающих. Оказавшись в поле зрения западных специалистов после очередного шпионского скандала, "Алыча" произвела настоящую сенсацию. До сих пор у фото профессионалов-ветеранов гуляет еще никем не опровергнутая легенда о том, что фирма "Ксерокс" скопировала с "Алычи" принцип сканирования для использования его в первых образцах своих всемирно известных копировальных машин.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:56
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Уже в конце 40-ых годов специальные отделы ведущих предприятий СССР в Красногорске, Уфе и Ленинграде в кооперации с молодой, недавно организованной фото-оптико-механической лабораторией Министерства госбезопасности создали несколько образцов копировальных установок. Одна из них размещалась в небольшом спортивном чемоданчике, имела встроенный осветитель и могла конспиративно копировать документы и фотографии. Для этого оперативный сотрудник ставил на документ чемоданчик, дно которого открывалось в момент фотосъемки. Даже в случае появления постороннего лица невозможно было определить факт копирования документа. Позднее появились такие известные теперь копировальные устройства, как "Ель" и "Кузнечик", которые активно использовались не только советскими силовыми ведомствами, МИДом и МВТ, а также спецслужбами стран Варшавского договора и государствами, тесно сотрудничавшими с СССР в период "холодной войны". В середине 60-ых годов Красногорский завод начал серийное производство специального портативного копировального устройства С-75 на базе известного аппарата "Зоркий-4". "С-75" разбирался на отдельные узлы, что давало возможность носить всю установку не только в небольшом портфеле, но даже и под одеждой, не привлекая внимание окружающих. Новая установка имела встроенный автономный осветитель с миниатюрными лампами накаливания, питающимися от одной батарейки типа КБС, что обеспечивало полную независимость копирования от внешнего освещения. Белая матовая поверхность внутренней части осветителя повышала равномерность светового потока на оригинал.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:57
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
В начале 80-х годов был создан микро-миниатюрный фотоаппарат "Зодчий", который по праву считается одним из лучших советских специальных фотоаппаратов второй половины ХХ века. Разработанный под стандартную "миноксовскую" кассету, "Зодчий" представлял собой новую конструкцию, предназначенную, в первую очередь, для фотосъемки документов формата А4 на тонкую и сверхтонкую фотопленку.В начале 80-х годов был создан микро-миниатюрный фотоаппарат "Зодчий", который по праву считается одним из лучших советских специальных фотоаппаратов второй половины ХХ века. Разработанный под стандартную "миноксовскую" кассету, "Зодчий" представлял собой новую конструкцию, предназначенную, в первую очередь, для фотосъемки документов формата А4 на тонкую и сверхтонкую фотопленку.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:57
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Безопасность связи в разведке всегда была объектом особого внимания, и для её обеспечения спецслужбы оснащались лучшими рецептами тайнописи, стойкими шифрами, хитроумными быстродействующими радиопередатчиками и надежными контейнерами. В этот арсенал оперативной техники входили и микроскопы для чтения микрограмм - невидимых обычным путем секретных сообщений, которые начали активно использоваться в шпионаже еще несколько веков назад. Главным секретом агентурной связи с использованием микроточки - это сведения о точном месте хранения крохотного кусочка тончайшей пленки, который к тому же можно сделать полностью прозрачным перед отправкой. В прошлом веке чаще всего для упаковки микроточки использовались книги, открытки, письма, конверты и небольшие посылки, хотя инструкторы, обучая будущих разведчиков, рекомендовали также прятать микроточку в хлеб, песок, мыло, зубной порошок, воск, пластмассу и даже легкоплавные металлы.


Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:57
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Автоматическая (автоматическая установка выдержек и диафрагм) регистрирующая камера с обтюраторным затвором и размером кадра 32х32 мм. Использовалась, в частности, рулонная неперфорированная плёнка "НПФ-35". Модель была высококачественной камерой скрытого наблюдения, разработанной в конце 1970-х годов 11-й Научно-исследовательской лабораторией (НИЛ-11) и изготовленной в конце 1970-х - начале 1980-х годов на Красногорском механическом заводе.

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:57
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Специальная фототехника использовалась не только для военных и разведывательных целей. Изделие "Камера дежурная" предназначалось для фотографирования лиц, доставленных в дежурные части милиции, медицинские вытрезвители и спецприемники. Изделие позволяло производить фотографирование в стационарных условиях. Управление работой производилось дистанционно от пульта управления. Изделие представляло собой компоновку в одном внешнем корпусе фотоаппарата "Чайка-II", у которого вместо штатного объектива "Индустар-69" использовался "Индустар-50-2" (или "Гелиос-44"), и вспышки ("FIL-41" и "FIL-41M" в разных выпусках).

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:57
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Фотокамера регистрирующая РФК (условное наименование «Селена») предназначалась для использования госавтоинспекцией МВД СССР в качестве комплектующего изделия стационарно установленных у дороги и возимых на автомобилях ГАИ постов контроля скорости (ПКС) и использовалась для фоторегистрации транспортных средств, фотодокументы которых должны являться объективным основанием для привлечения к административной ответственности водителей транспортных средств, нарушающих Правила дорожного движения. РФК могла вести фотосъемку в любое время суток всех типов транспортных средств, оснашеииых номерными знаками, движущихся по дорогам, имеющим от 1 до 4 полос движения в одном направлении со скоростью до 160 км/ч (фотосъемка в ночное время производится с помощью лампы-вспышки).

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:58
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Фотокамеры использовались и в медицине. Полуформатная фотокамера для съемки через гибкие и жесткие эндоскопы на 35 мм перфорированную черно-белую и цветную пленки. Создана на основе "Зенита-16".

Фотоаппараты специального назначения

[^]
zoom70
25.09.2021 - 14:58
Статус: Offline


Забанен

Регистрация: 28.05.13
Сообщений: 6558
Одни из наиболее технически совершенных камер применялись в космосе. Камеры могли быть как ручными, и использовались для съемки космонавтами, так и автоматическими. Часть из них были видоизмененными и усовершенствованными версиями уже известных гражданских камер, другие создавались изначально для поставленых космических целей. АФА-Е1 предназначалась для съёмки обратной стороны Луны. Фотоаппарат АФА-Е1 с двумя объективами фокусным расстоянием 200 и 500 мм обеспечивал съемку с дистанции 35-150 тыс км на пленку шириной 35 мм. Проявленная пленка поступала в телевизионное устройство "Енисей" для проявки и передачи по радиоканалу.
