«Стихийный» усилитель ЗЧ

Дорогие россияне © форумчане! Ой, извините, вырвалось — это не я, это моё подсознание брякнуло…

Сегодня я расскажу вам, к чему может привести покупка у наших узкоглазых товарищей совершенно дешманских динамиков для всякого рода рукожопства.

В общем, какое-то время назад я решил заказать пару динамиков стоимостью аж 100р за пару. Три (!!!) раза заказывал, три раза почта Китая заворачивала посылку обратно, причём, такое ощущение, что прямо на пункте приёма отправлений. В результате я «чот психанул» и заказал динамики у другого производителя. Но случилось одно «но»: динамики получились не по 100 р за пару, а уже по 800 или даже 900.

Кому интересно, к чему это привело, — добро пожаловать по кат. Картинка в стартпосте пусть будет намёком. Как обычно, просьба не ломать. Тапками кидаться можно, но по окончании.

Итак… Динамики заказаны, динамики приехали. Посмотрел на них, загрустил: для двух маленьких писюлек размером 45 мм цена в 800 рублей — чот дофига. И тут мне пришла в голову, сейчас уже понятно, что крамольная мысль: «а, может, надо попытаться выжать из них то, за что я заплатил»? Динамики (картинка с али):

Сказано — сделано. Первый тест был самый простой и незамысловатый. Собрал из фанеры коробку объёмом 2л (даже фото нет, внешне было всё отвратительно) и запихнул в неё динамик. … Ну, такое себе — объём здоровый, звук не очень.

И тут я глазом зацепился за пассивные излучатели (ПИ). Упс! Тему изучил — понравилась. Понравилась в основном, тем, что ПИ, походу, является вполне себе достойной заменой фазоинвертору, звуковым каналам, но гораздо проще рассчитывается и реализуется. В результате у китайцев была заказана пара пассивных излучателей. Самый цимес заключается в том, что все необходимые данные для расчёта (диаметр и масса) были указаны прямо в лоте на али! Молодцы, узкоглазые! — иногда они понимают толк в продаже. )))

Следующий шаг (ну, вы же понимаете уже, наверно, что шагов было не один и не два, и, даже, не три) — считаем и мастырим колонку с ПИ. Наличие 3Д принтера спасает — можно делать, чохачу. ))

Ну и? Все данные есть, осталось рассчитать объём колонки, исходя из параметров динамика, ПИ и желаемой резонанса по низким. А что нам, кабанам? Посчитали, напечатали. Резонанс на 40 Гц — это как «а не замахнуться ли нам, на нашего, так сказать, Шекспира?».

И цифра-то в результате получилась, прямо скажем, не сильно большая — всего 0.4 литра. Это ж на принтере печатается легко! Внутренние размеры — 120х60х60.

Печатаем мордас:

Примеряем:

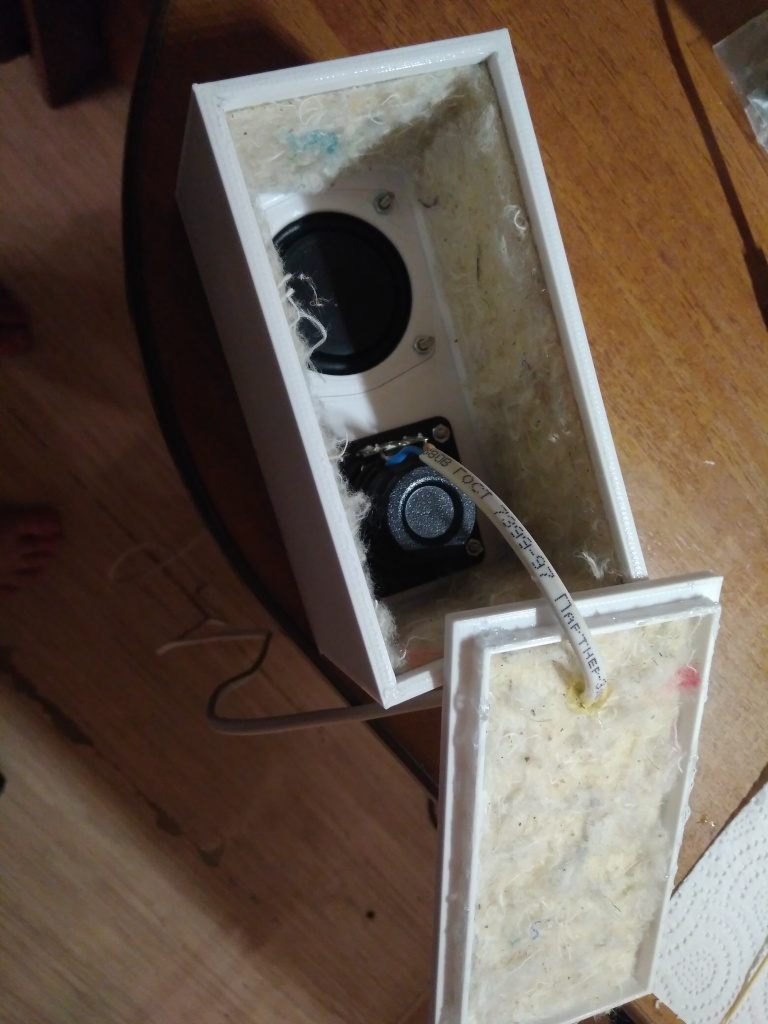

Собираем, клеим…

Сохнет…

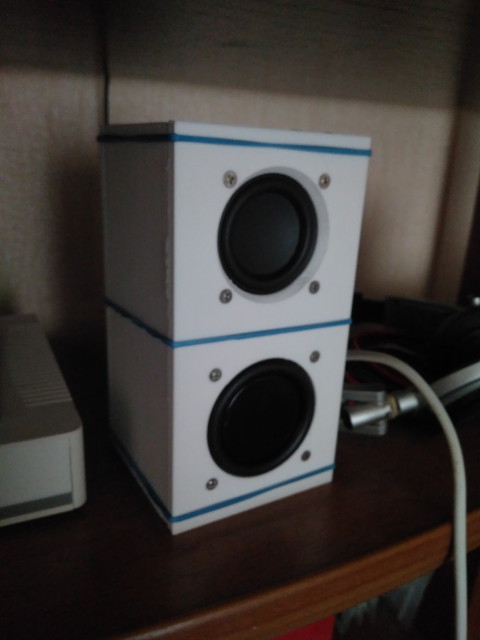

Ну, сразу отмажусь от грязных инсинуаций: белой колонка получилась потому, что это был эксперимент, а имеющийся у меня в наличии белый пластик почти в два раза дешевле, чем чёрный. Сейчас бы уже напечатал чёрным. ))

Далее, подключил собранную вундервафлю к усилителю, что я делал для телека на кухне. Ну, и понял одну простую вещь: 3 ватта — категорически мало для этих динамиков. Сами они 6-ваттные (RMS), допустимо подключать к 10-ваттному усилителю.

Ну и понеслаааась!

Следующий шаг (опять, далеко не последний) — покупаем у наших друзей плату усилителя на TPA3110. До 30 Ватт на канал, в зависимости от напряжения питания. Вот такой:

Не, ну а чо? Мы уже потратили туеву хучу денег (в том числе на пластик) и остановимся вот прямо сейчас??!!! Докупаем темброблок в виде конструктора, иначе стоит просто конских денег. Паяем:

Кстати, на фото темброблок уже доработанный. Слава китайскому R&D! Питание м/с UPC1892 (это аудиопроцессор темброблока) — от 10.8 до 13.2В, китайцы питают её от 12В через диодный мост (-1.4В) и LM7812 — ещё минус пара вольт! В общем, мост был выпаян из платы, а вместо LM7812 изготовлена замена в виде LDO стабилизатора на TPS7A49:

Процесс избавления от шумов и помех был долгим (не закончен, кстати, ещё), было принято решение об экранировании темброблока. Печатаем корпус, гнём экран:

Завернули в экран:

Ну, и, а что мы опять, лохи что-ли? Такое получается — просто необходимо иметь несколько входов! Наш выбор: 1 — SPDIF, 2 — Bluetooth, 3 — линейный вход RCA, 4 — линейный вход jack 3.5 (на всякий). Нужны модули, коммутатор. Решение простое: модули заказываем, коммутатор паяем.

Собираем макет (с SPDIF), проверяем. На картинке, ещё одна плата — питание усилителя мощности: линейный стабилизатор на 10.8В, чтобы сгладить питание и уменьшить мощность усилителя, дабы не спалить динамики ))))

Собираем «на весу́», проверяем, слушаем:

У нас почти всё работает, осталось изготовить коммутатор входов… Но тут приходит понимание того, что моща́ усилителя, всё же, немного превышает возможности динамиков, и поэтому было бы неплохо контролировать её не только на слух… Кароч, хочу индикатор уровня выходной мощности, как на старых добрых аппаратах! Не, ну а чоп не совместить с коммутатором? Его ж один фиг паять. DIY, ёпта… ))

Плата:

Точнее, две: одна для контроллера, вторая под светодиоды:

Усиленно программируем. Первое (ну или десятое) включение:


На самом деле, это была самая интересная часть. ))

Дальше ждём много мелочёвки с али, много проектируем в 3Д, печатаем… Получаем вот такую коробку:

Всё окончательно собрали в коробку. Да простят меня перфекционисты за бардак — там оооочень тесно оказалось )))

Повесил колонки… Держатели долго и нудно проектировали, ибо надо было, чтобы смотрели строго в рожу. )

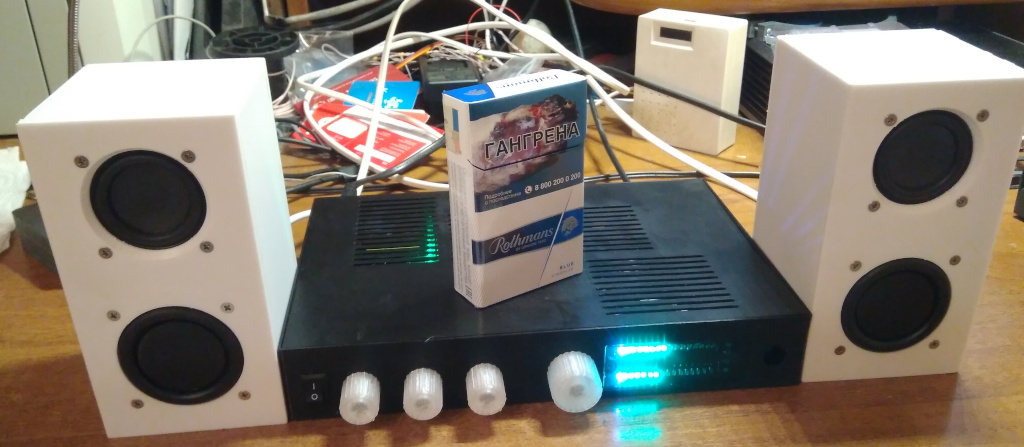

Ну, и результат:

В общем, устройство получилось весьма интересное, на мой взгляд (с точки зрения реализации).

Ну, ессно, особого баса от 45 мм динамиков ждать... ну я лично в чудеса не верю.

Однако, звук сбалансированный, очень прозрачный и чистый, по крайней мере, по сравнению с заебавшими всех (меня, в частности) ширпотребовскими Джейбиэлями и кенвудами, например. Мне, в качестве компьютерных колонок больше вхер не впёрлось — нраицца. ))

Из удивительного: самое «мясо» — это если отойти от колонок метра так на три. Тогда слышен именно глубокий бас — до тех самых 40 герц, на которые были считаны колонки.

Да, все, кто будет кричать про бюджет — идите нахуй. Всё это затевалось ровно для того, чтобы «спасти» динамики, уже купленные. )) Точную сумму не считал, но, думаю, 3-4 рубля на всё-про-всё оно обошлось.

Теперь можно пинать.
