Резервное водоснабжение частного дома или как я вопровод запилил

Здравствуйте, господа яповцы! Сижу дома с температурой в ожидании результата теста на корону, тудыть её, и со скуки решил запилить пост с картинками. Про то, как я водопровод дома менял. Зачем менял? Затем, что человек, у которого я купил дом 5 лет назад, реализовал все надежно, но несколько через одно место и крайне неэстетично. Нет не потому, что он криворук или строил на отшибись, лишь бы продать. Тут, можно сказать, все от противного. Строил он дом для себя, а потому внешний вид труб в котельной его волновал мало, лишь бы все работало. Оно и работало бесперебойно до этого лета, когда началась жара и во весь рост встал вопрос поливов огорода.

Лично у меня для этих целей скважина и капельный полив, но некоторые несознательные граждане в нашем селе предпочитают налюбливать судьбу и водоканал и поливают свои помидоры из водопровода. Как следствие – катастрофическое падение давления в сети по вечерам, струйка из крана со спичку, колонка не зажигается, помыться не можно, все воняют, матерятся, а в водоканале разводят руками, мол, сами вы себе буратины, а мы больше давления дать не можем, трубы порвет – их еще Хрущев в землю закапывал.

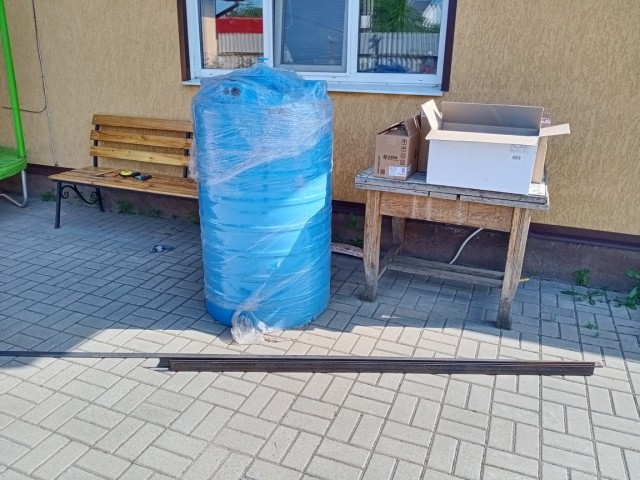

В общем делать что-то надо. Насос подкачки не спасает, ибо соседи тоже их накупили и как следствие сосем мы воду друг у друга из кранов, а поскольку воды в кранах на всех не хватает, в результате все дружно сосем, а никак не моемся. Почитав интернет и посмотрев забавные ролики, я принял решение делать себе резервное водоснабжение, благо отпускные дали. Поехал я в губернский град Воронеж, где приобрел бак на 500 литров, насос с системой управления буржуйского производства, гидроаккумулятор на 24 литра, труб и фитингов энное количество, уголка пятидесятого 6 метров и полосы сороковой 3 метра. Заодно у тестя паяльник для труб забрал, он все равно в запое был, ему не нужно.

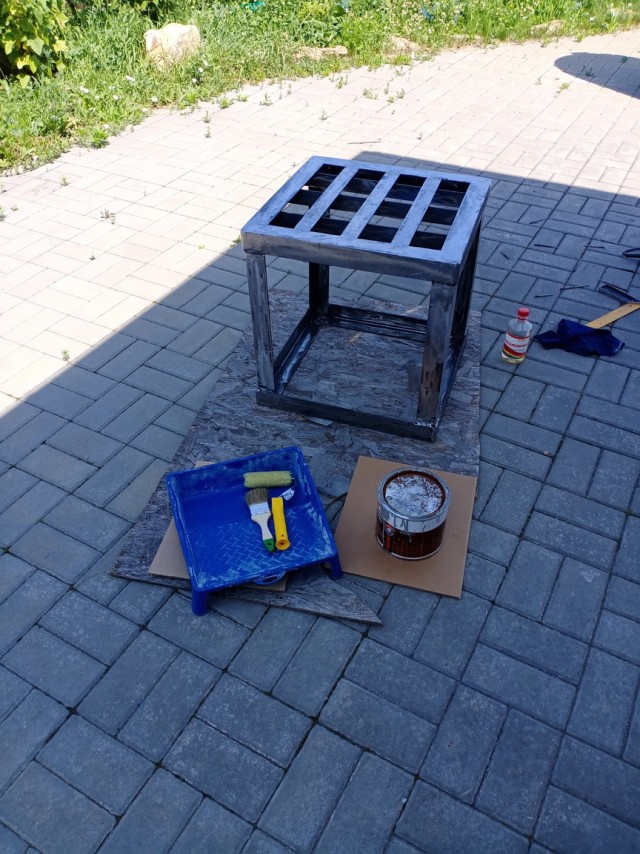

Перво-наперво попилил весь уголок кусками по полметра и при помощи кореша и его сварочного аппарата сварил кубик-постамент для бака. Собственно, почему именно полметра? Потому, что длина стороны квадрата, вписанного в окружность равна диаметру окружности, деленному на корень из двух. Бак 740 миллиметров, делим, получаем 523 миллиметра на сторону. Я решил малость округлить, дабы отходов резки избежать. Цены-то на уголок сейчас, мягко говоря, немилосердные. В верхнюю грань кубика вварили 3 полосы для увеличения площади опоры бака и усилили их тремя же полосами, поставленными на ребро, для жесткости. Ну, а дальше болгарку в руки и подравнивать, защищать, обдирать ржавчину. После всех манипуляций – крашу эмаль-грунтом в утилитарно серый.

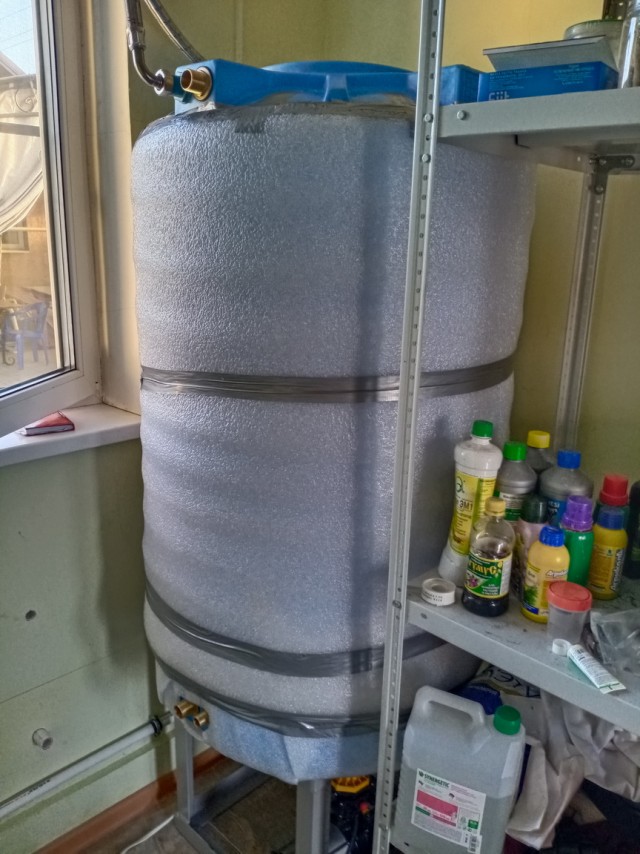

Дальше, выкидываем из котельной хлам, сдвигаем стеллажи к стеночке, снимаем дверь с петель и матерясь затаскиваем бак, предварительно завернутый в утеплитель. Чтобы конденсатом не потел, который 500 литров холодной воды обязательно будут собирать. Собственно, 500 литров объема и были обусловлены двумя параметрами: шириной дверного проема и средним потреблением воды в сутки. У меня семья 4 человека, в месяц набираем 12-14 кубов, следовательно 500 литров гарантированно хватит на день-два обычного потребления, так что система предполагает не только повышение давления, но и резерв на случай аварийного отключения воды, что у нас явление достаточно регулярное. Ставим бак на постамент, насос под бак, чтобы не мешался под ногами и начинаем обвязывать трубами.

Во-первых, вызываем мужика с дур-машиной и вертим в стене отверстие диаметром 32 мм, чтобы вывести аварийный дренаж и слив бака на улицу. Я мог бы завести все в канализацию, но сливная яма не бездонная, а мяте и розам под окном аварийный сброс половины куба чистой воды не сильно повредит. Во-вторых, заводим трубу от сетевого водопровода для подачи воды в бак. Смысл такой: насос подкачки черпает воду из общей сети как может и заполняет бак. Поплавковый клапан бака при заполнении перекрывает воду, а если уж он вдруг залипнет, избыток воды будет сброшен в огород. К той же дренажной трубе подключен и аварийный слив. У бака как раз 4 отверстия: вверху приток с клапаном и перелив, снизу аварийный слив и рукав на вход насоса. В контур насоса на всякий случай впаял фильтр. Вода хоть и чистая, но мало ли что. Обратный клапан на насос ставить не стал, поскольку сам насос находится под баком и, соответственно, водой он наполнен постоянно

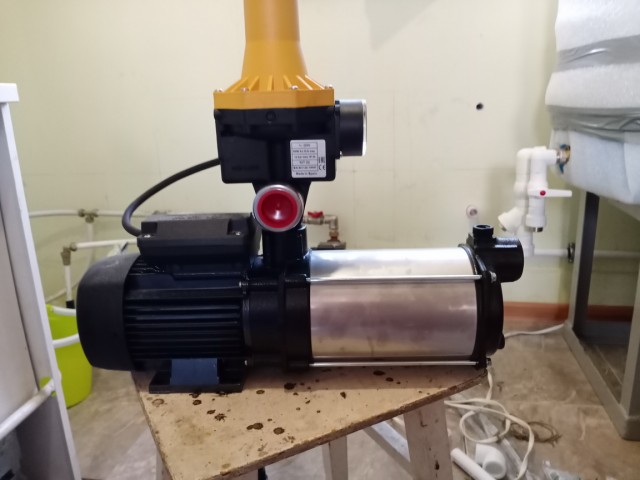

Насос купил испанский, ESPA с блоком управления KIT 02. Выбрал его за низкую шумность, котельная у меня рядом с ванной и слушать вой какого-нибудь джилекса не очень хотелось. Можно было бы взять Грунфус Скала2, эта станция тоже тихая и имеет регулировку патрубков для выбора перекоса труб, но Скала стоила почти 40К, а ESPA вместе с блоком управления обошлась в 23 000. Блок имеет встроенные датчики потока, сухого хода, падения давления и регулировку мощности насоса по расходу, что позволяет поддерживать стабильное давление вне зависимости от числа точек разбора. Проблему же перекосов труб решил покупкой дюймовой гибкой подводки. Возможно, какой-нибудь матерый водопроводчик подогнал бы трубы до миллиметра, но я паял пластик примерно третий раз в жизни, а потому выводить трубы жестко не рискнул. Да и, опять же, гибкая подводка снижает вибрации, а значит уменьшает шум от работы насоса. В общем, сделал, как сделал.

Ну, а дальше сборка и пайка по месту. Резьбовые соединения собирал на льняной нити и герметике, где можно было использовал силиконовые прокладки. Трубы паял без проекта, прикидывая конструкцию по ходу движения. Пришлось немного покорячится, поскольку необходимо было вести работу не отрубая водоснабжение и подключиться в самом конце работ, не сорвав при этом пломбу со счетчика. Так что вся работа заняла у меня 3 полных дня отпуска.

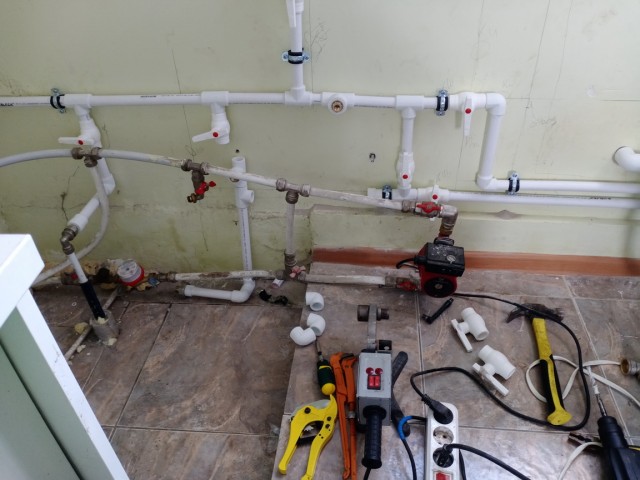

Старый водопровод был из металлопластика, причем никак к стенам не крепился, а висел сам по себе. Пару креплений сделал уже я, когда купил насос подкачки. Он все же тяжелый. Так что вывернул хомуты и аккуратно отодвинул старые трубы от стен.

Дренаж сделал полностью съемным, поставив американку. Мало ли что с баком. Так можно будет всю обвязку разобрать без резки и вынуть емкость не сдвигая стеллажи с банками и хламом. Погреба у меня нет, так как живу считай на болоте и вода рядом, копать некуда. Потому хранить все добро вынужден в котельной.

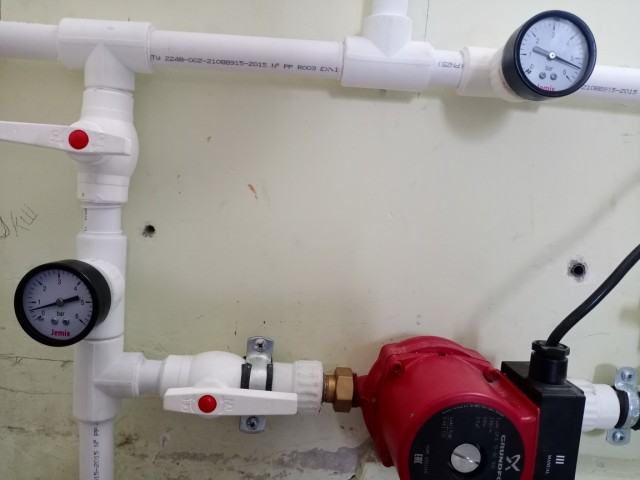

В результате получилась вполне себе рабочая система резервного водоснабжения. Гидроаккумулятор можно было бы и не ставить, но у меня фильтр обратного осмоса без аккумулятора, да и не хотелось бы, чтобы насос запускался при каждом мизерном расходе, вроде помывки огурца с огорода или смыва малой нужды. Испытания показали, что трубы на 32 вполне достаточно для безопасного перелива, по крайней мере час работы система без поплавка вполне переносит. Давление в сети стабильно 5 бар. На фото: левый манометр – давление в сельской сети, правый – в системе после насоса. Ну и несколько фоток с целью показать, какой я рукожоп.

Попутно перепаял кусок трубы на отоплении, кран там подтекал по стыку. Поставил пластиковый.

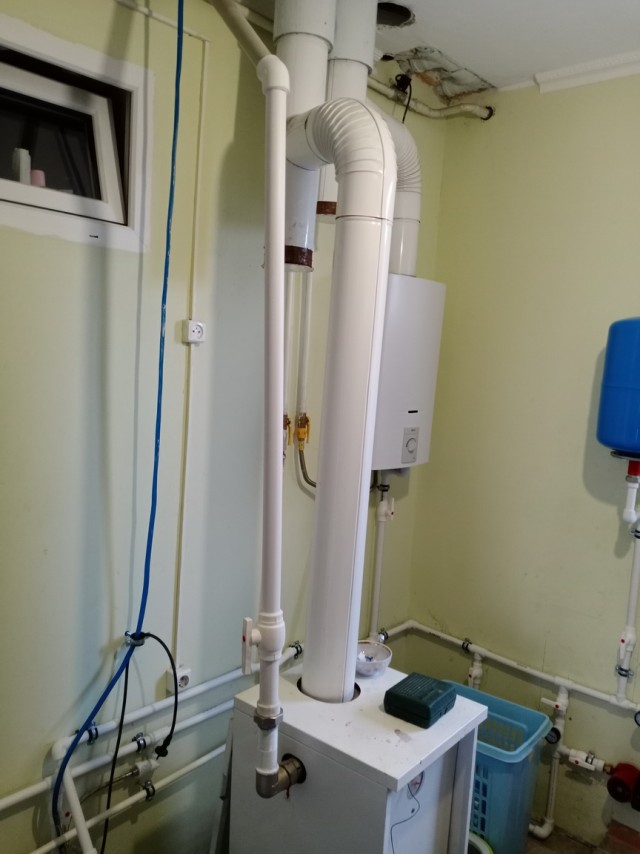

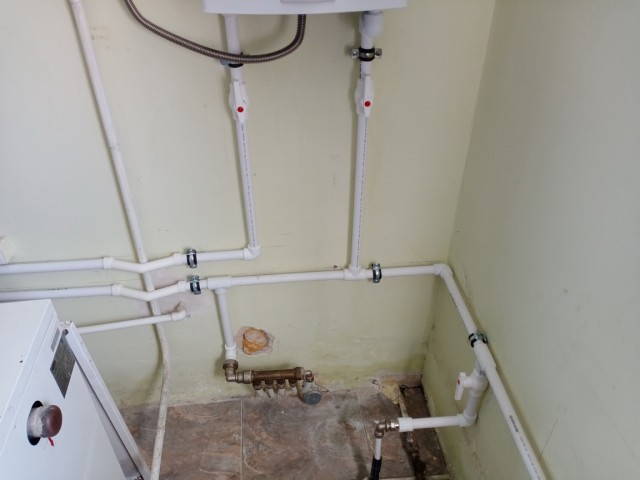

Ну и, раз пошла такая пьянка, заменил трубы горячей воды от колонки. А то не красиво как-то смотрелось: одна труба пвх, другая металлопластик

В общем, получилось достаточно компактно и удобно. Доступ ко всем стыкам свободный, все разборное и годное под замену и ремонт. Единственное чем не доволен, так это своей жадностью. С дуру ума хапнул насос мощнее чем нужно, благо он стоит всего на полтора рубля дороже. В результате давление в сети несколько великовато. Думаю, что и 3 бара было бы достаточно вместо 5. Теперь думаю, поставить понижающий редуктор или продать этот насос и купить менее производительный из той же серии. Ну да это уже мои проблемы. За сим ВСЕ, можно ломать и пинать ногами рукожопа.

А зачем критика прежнего владельца была? Сам трубы, как видно, тоже не по проекту делал и не по уровню.

А так дело правильное. У меня колодец на даче, воду набираю в бочку для душа насосом.

Размещено через приложение ЯПлакалъ

Молодец, руки из нужного места, яп так не смог) скока в итоге денег потратил на это удовольствие?

Это сообщение отредактировал TimaKras - 27.07.2021 - 15:10

Насос каким сигналом управляется?

Поставь реле давления и выстави 3 очка.

Примерно 60 рублей все про все вышло. Насос 23, бак 8, железо на кубик 5, ну и трубы, фитинги, подводка....

Там своя электроника. Регулируется только порог включения. Дальше он держит тупо 5 на всех точках разбора.

А зачем тогда в баке поплавок?
При наличии реле у насоса , можно было воткнуть клапан сброса давления .

Размещено через приложение ЯПлакалъ

5 много . 3 хватит с головой - при пяти может на соединениях проявиться брак или непропай .

Не появится. Непропай или брак видно при опрессовке даже небольшим давлением.

Размещено через приложение ЯПлакалъ

Пользуюсь водой из скважины водопровода не имею, блок автоматики, рессивер на 100литров, грязевик с отстойником и сливным краном, фильтр тонкой очистки 5мкм...

Поплавок в баке чтобы отключать приток воды. Уровень упал - открылся поплавок, в бак вода льется. Расход закончился, повышающий насос долил бак до полного, поплавок всплыл - вода перестала набираться.

Молодца.

Всегда завидовал людям, у которых есть руки.
Но я ленив и даже если бы у меня руки были бы - хрен бы я сам что делать стал)))

У меня дом на болоте, река рядом. Суводица на 1,5 метрах, на полив с 25 беру - грязная идет. Питьевая у нас где-то с 80 метров начинается. Скважина под 100 метров, плюс скважинный насос с обвязкой мне рублей в 300 встали бы, а так 60 и 3 дня работы. Jedem das Seine, как умные люди говорили. Каждому свое.
