Данная конструкция является продолжением предыдущей установки «Кин-дза-дза!», отличия в основном в том, что присутствуют все четыре главных персонажа легендарного фильма. Помимо этого, добавил подсветку стопок, которая меняет свой цвет по мере её наполнения, может наливать не три, а пять стопок, также изменения коснулись электронной части: теперь позиционирование сделано бесконтактным по лазерному лучу. Ни и ещё кое какие мелочи.

50 фотографий и видео.

«Кин-дза-дза!» – 2

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
23.06.2021 - 18:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Как всегда, начинаю работу с изготовления корпуса, его согнул из листовой латуни толщиной 1 мм и спаял серебряным припоем.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:11
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946

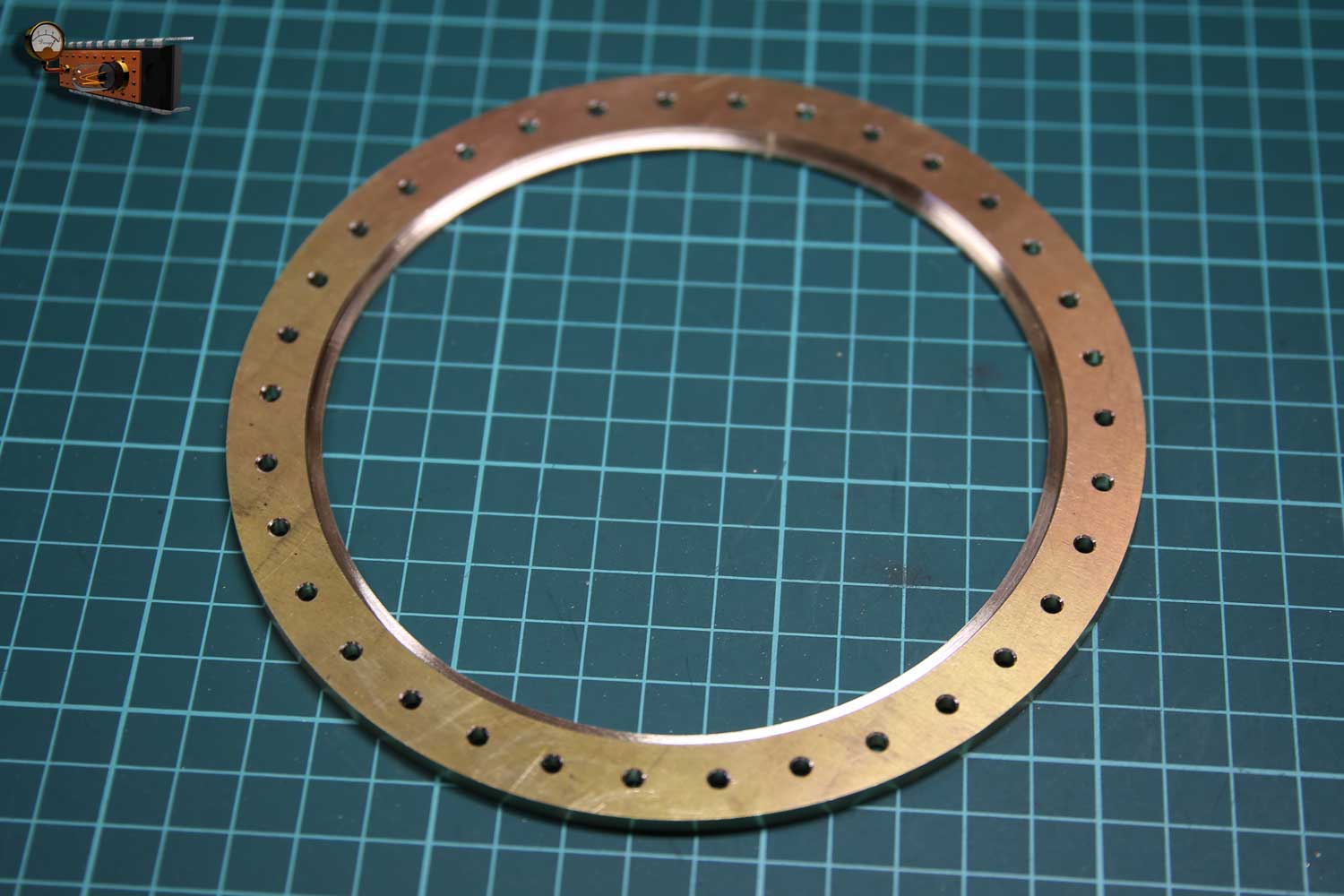

Выточил верхнее кольцо корпуса, в отверстия приклепаю декоративные шипы.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Вот эти самые шипы.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
А тут они уже приклёпаны.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Далее кольцо впаивается в корпус.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
На этом снимке изображены опорные лапы.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:12
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Опорно-поворотная втулка имеет капроновые втулки и шестерню для привода.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946

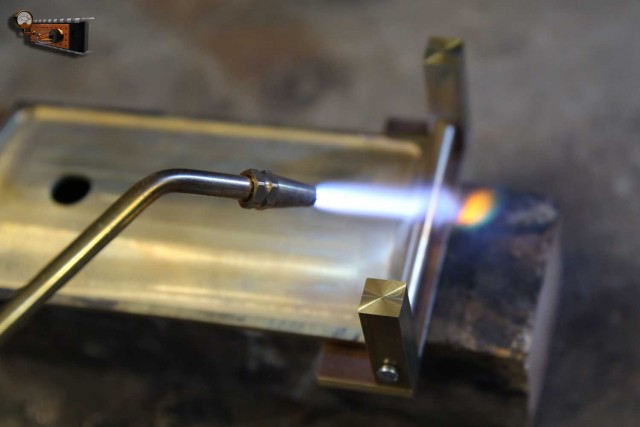

В прошлый раз дверь пепелаца я крепил на винтах, а сейчас решил припаять серебряным припоем. Для того, чтобы ось ровно припаялась, сделал специальный кондуктор.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
03

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946

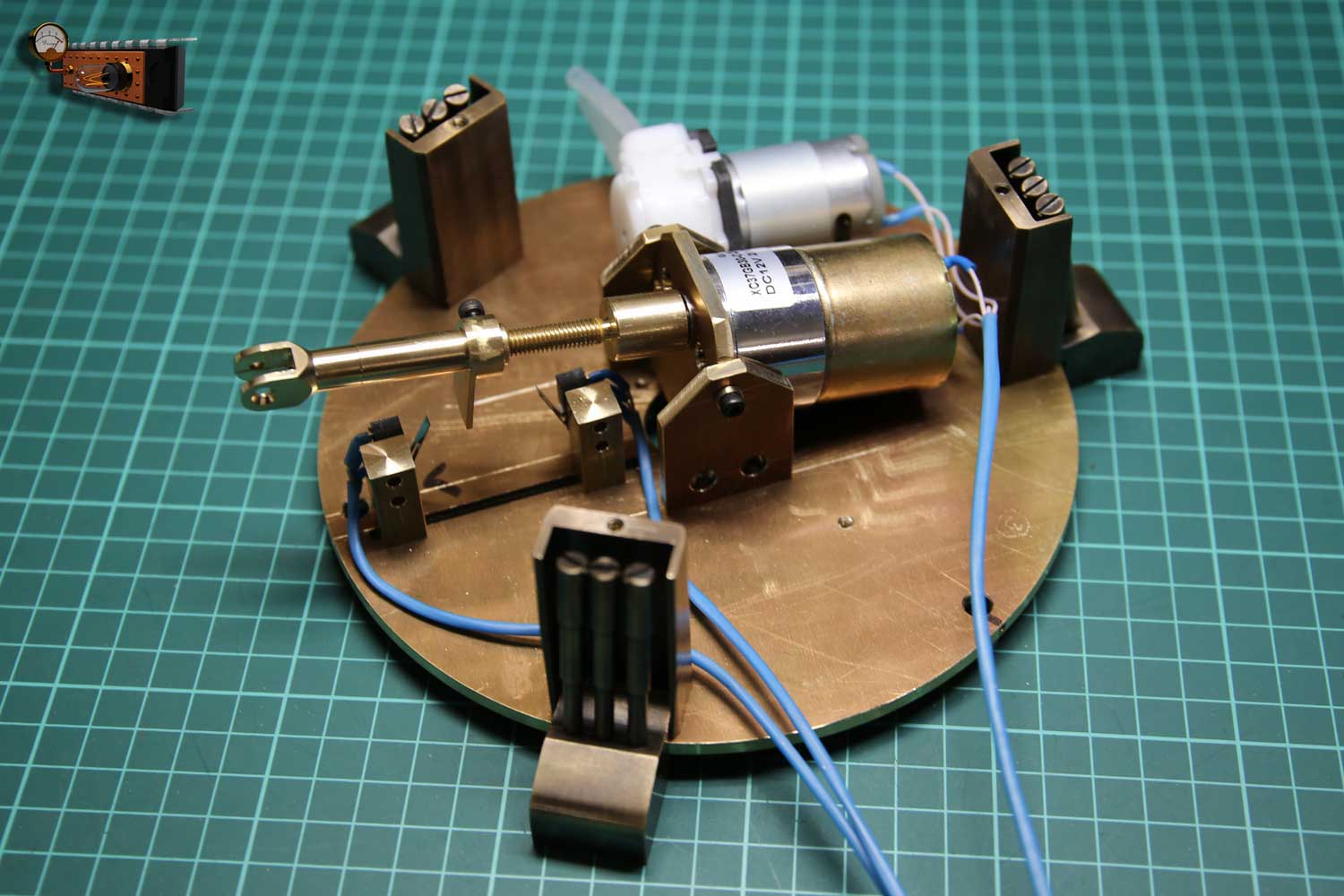

Двигатель привода двери располагается на нижнем опорном диске внутри пепелаца.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:13
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Рядом с двигателем находится перистальтический насос.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Ёмкость для напитков делаю из химической бутылки ёмкостью один литр.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Отрезал от бутылки верхнюю часть и в итоге объём хранилища напитков получился около 700 миллилитров.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:14
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Место среза бутылки прикрывается латунным кольцом.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Сама ёмкость располагается над насосом на специальной подставке, напротив будущей двери находится подсветка ёмкости.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
На срез бутылки приклеивается плоское стекло, в которое вклеены штуцер забора жидкости, заливочная горловина и ручка для того, чтобы ёмкость было удобно вынимать.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Заливочная горловина имеет конусное отверстие и закрывается силиконовой пробкой с дренажным отверстием.

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:15
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
02

«Кин-дза-дза!» – 2

[^]
Wallery
23.06.2021 - 18:16
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 946
Верх пепелаца закрывается крышкой со встроенным двигателем для вращения пропеллера.
