На этом работа с пепелацем заканчивается и приступаю к корпусу.
Долго думал, как применить кц в данной конструкции и решил, что именно кц является ключом ко всему на планете Плюк. В итоге сделал кц в виде брелока к ключу.

А вот и корпус почти готов! Его сделал мой друг Кирилл.
В этот раз решил, что корпус будет двухцветный – бока из канадского ореха, а верх из дуба, который по цвету напоминает песок планеты Плюк.

Плата управления устройством.
Она получилась весьма небольшой по размерам. Сами платы заказывались в Китае.
Тут надо выразить свою благодарность Арсерию Вирачеву – талантливому схемотехнику и программисту.

Как я сказал в начале, в этой конструкции бесконтактная система позиционирования.

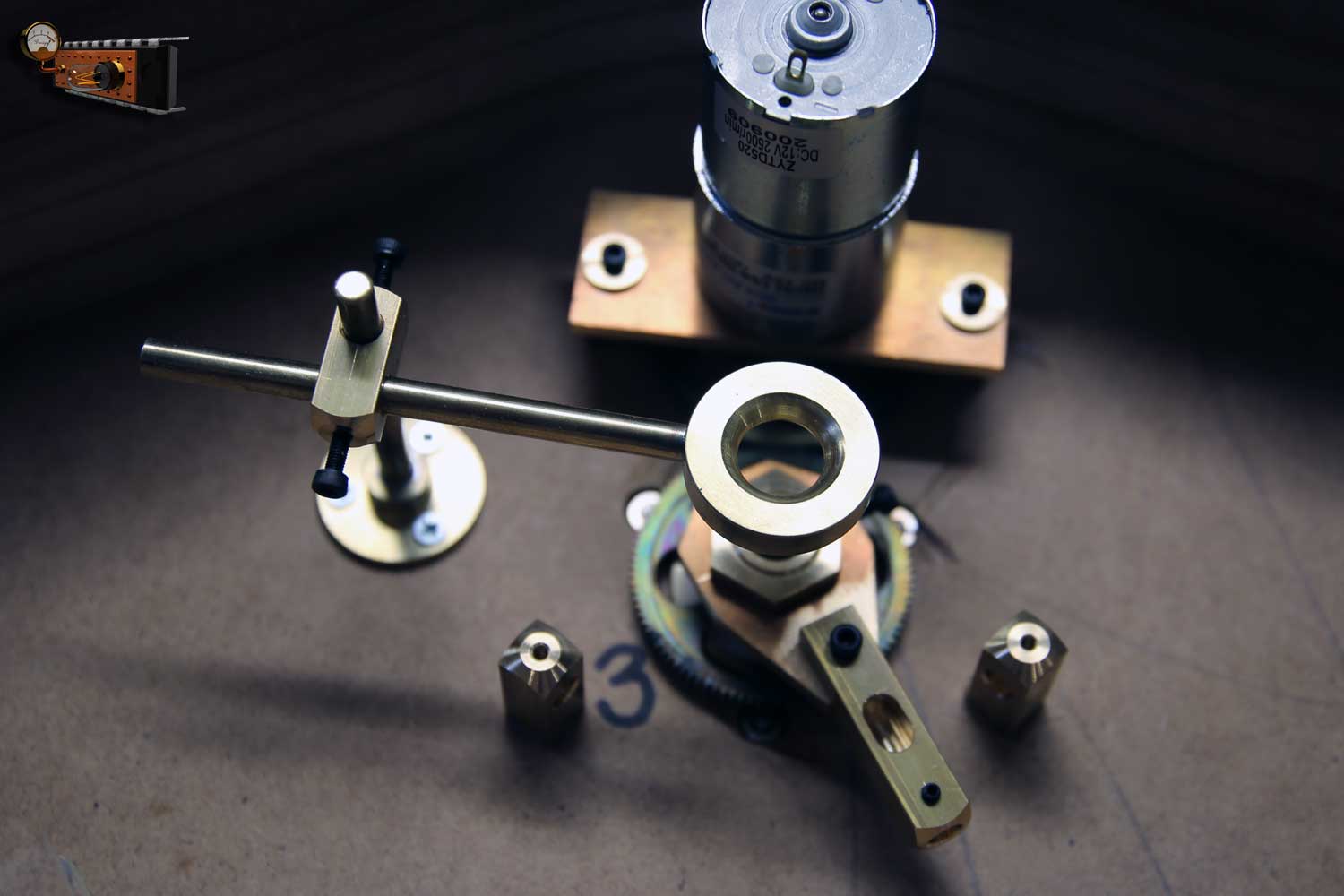

На оси вращения пепелаца находится стрелка в которую встроен лазерный модуль.
При вращении луч попадает в фотоприёмники, которые располагаются по дуге и имеют регулировку для более точного позиционирования. По краям стоят упоры для ограничения хода.

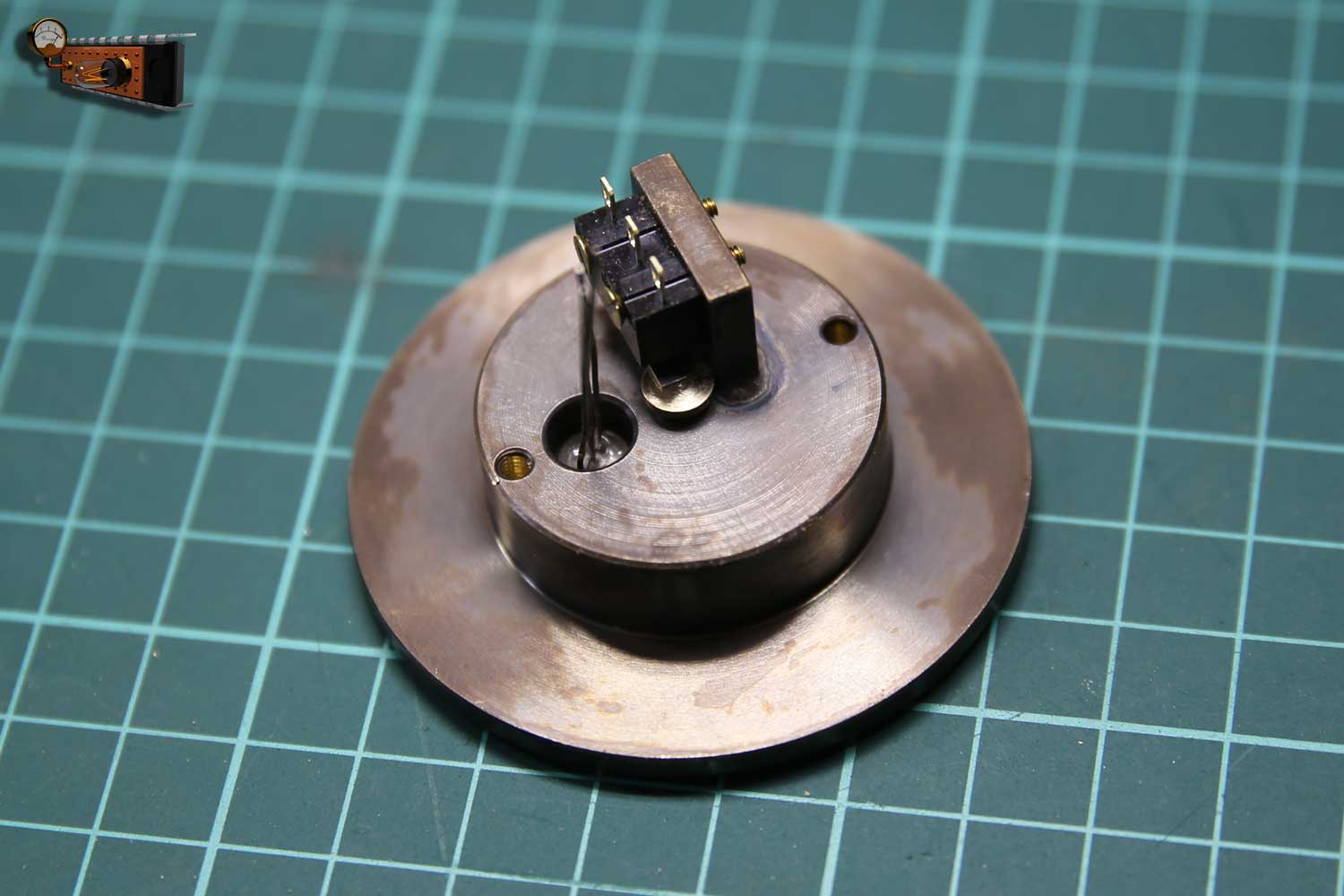

В подставку под стопку вмонтирован контактный датчик наличия стопки и светодиод подсветки.

Чтобы провода не путались и не перетирались при работе устройства устанавливаю специальное кольцо.

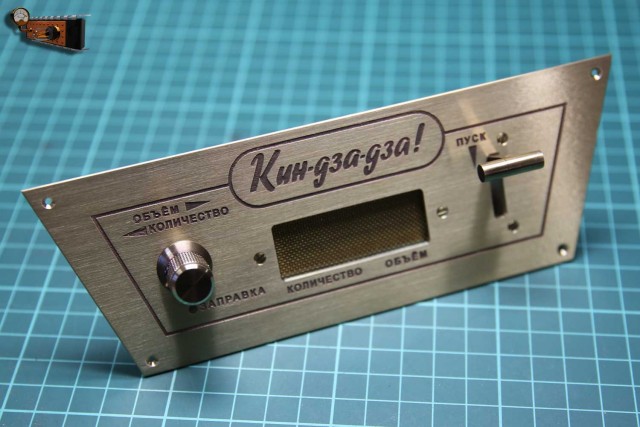

Передняя панель сделана из листовой латуни толщиной два миллиметра, на ней располагается энкодер, рычаг запуска и цифровое табло.

После регулировки привода заливаю провода лазера из соплепистолета.

Приступил к распайке всех проводов.

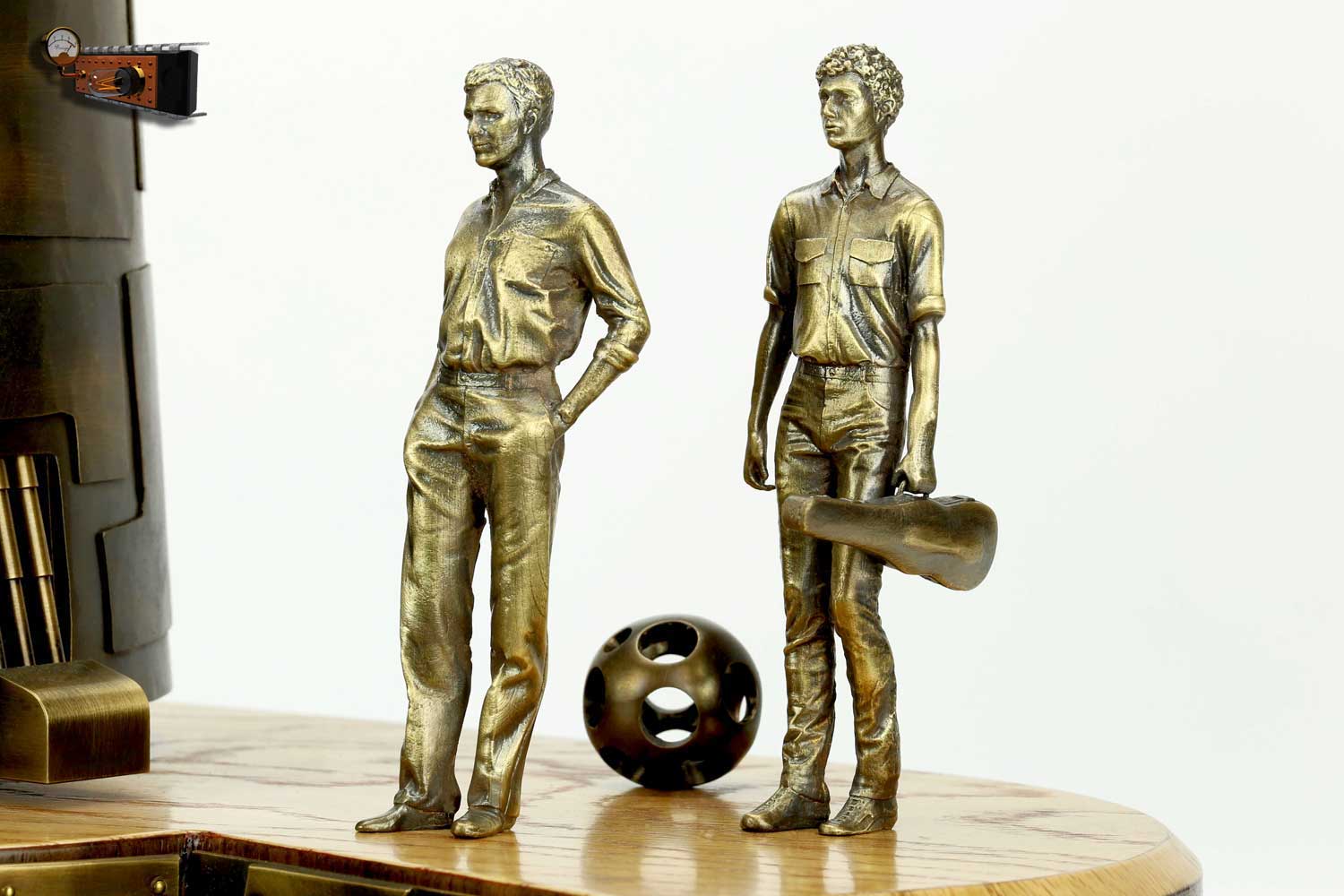

А вот и последний штрих – готовы отливки главных героев!
По моей просьбе модели изготовила талантливый скульптор Инна Боброва: https://www.instagram.com/3d_sculpting/

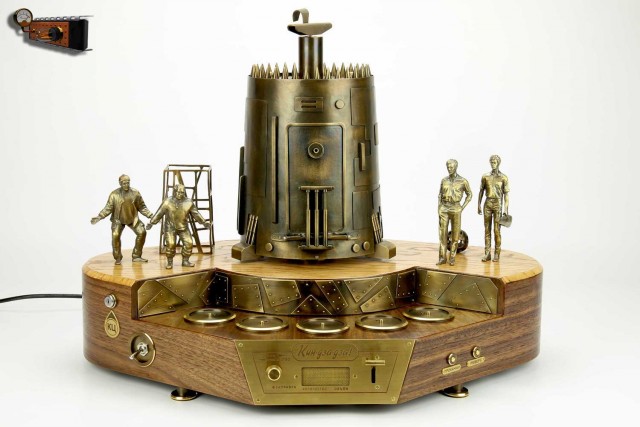

На этом всё, теперь можно посмотреть то, что получилось.
