Ядерный стратегический чемоданчик СЧСит-3-9 «Стратегия и тактика»

[ Версия для печати ]


Страницы: (6) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

Wallery	21.02.2021 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	366 60 фотографий и видео.
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

Wallery	21.02.2021 - 08:23 [ показать ]

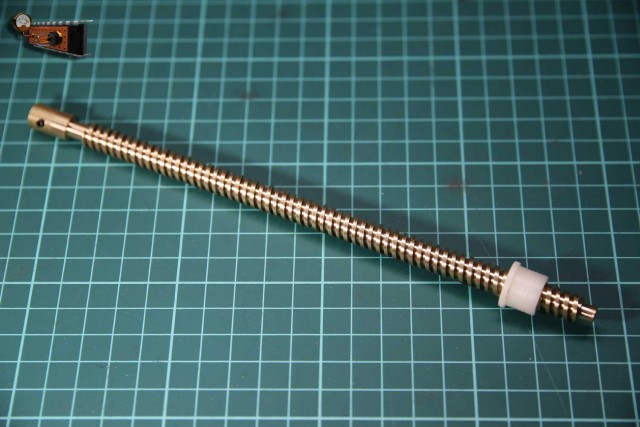

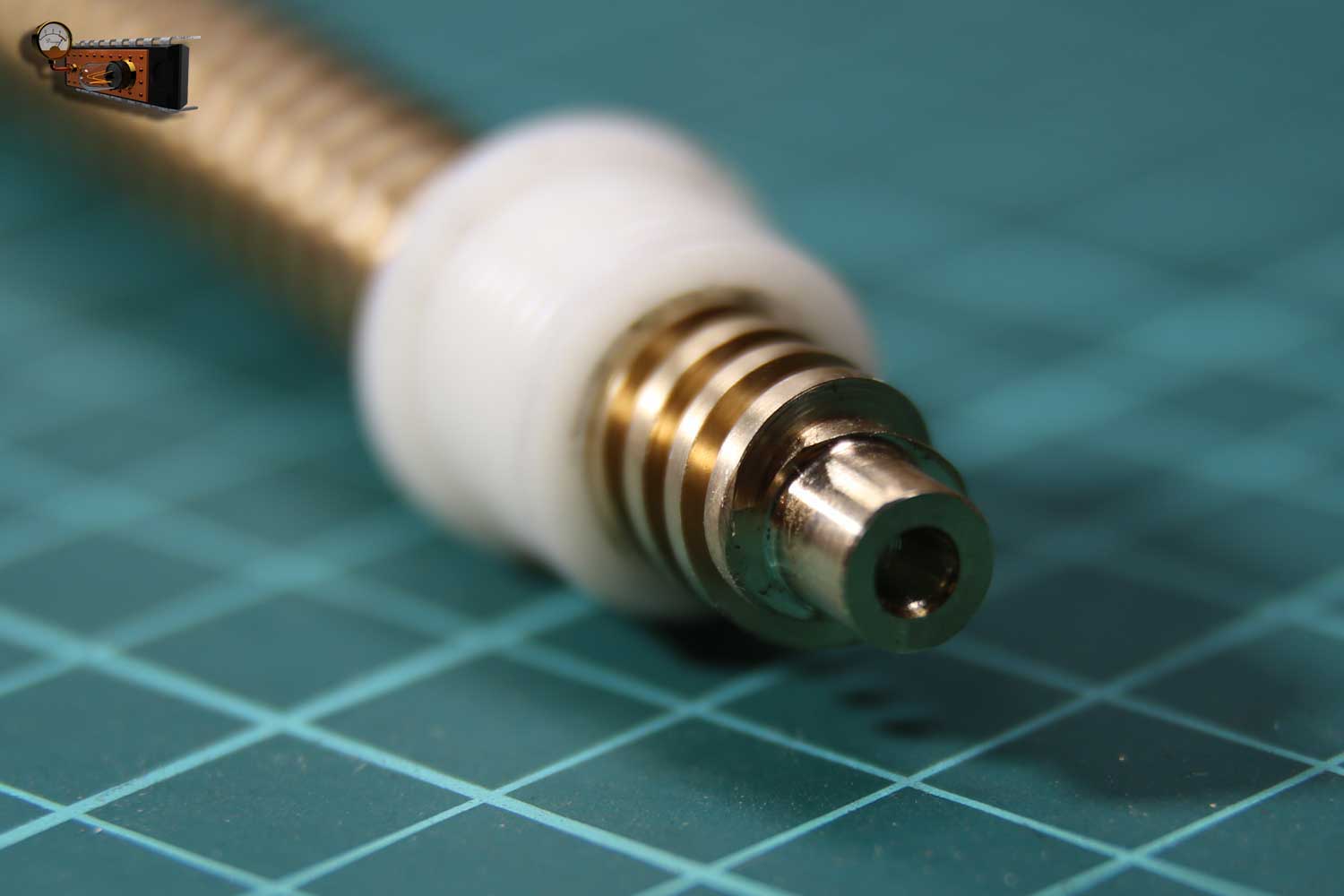

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Работу начинаю с механизма разливочного крана, ибо он будет определять все остальные размеры. Перемещение будет осуществляться с помощью ходового винта, винт имеет диаметр 10 мм и двухзаходную резьбу с шагом 6 мм.
	[^]

Wallery	21.02.2021 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Гайка винта изготовлена из капролона.
	[^]

Wallery	21.02.2021 - 08:23 [ показать ]

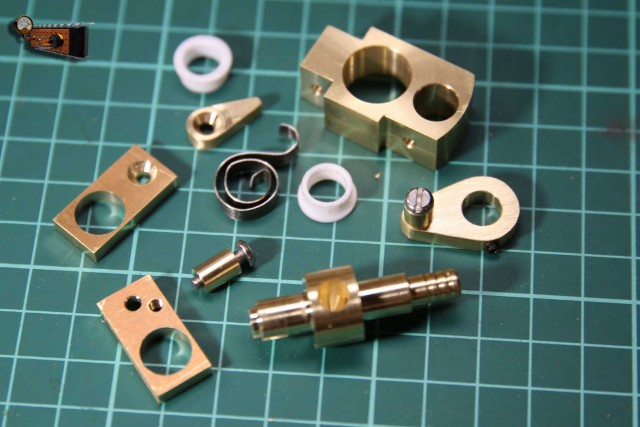

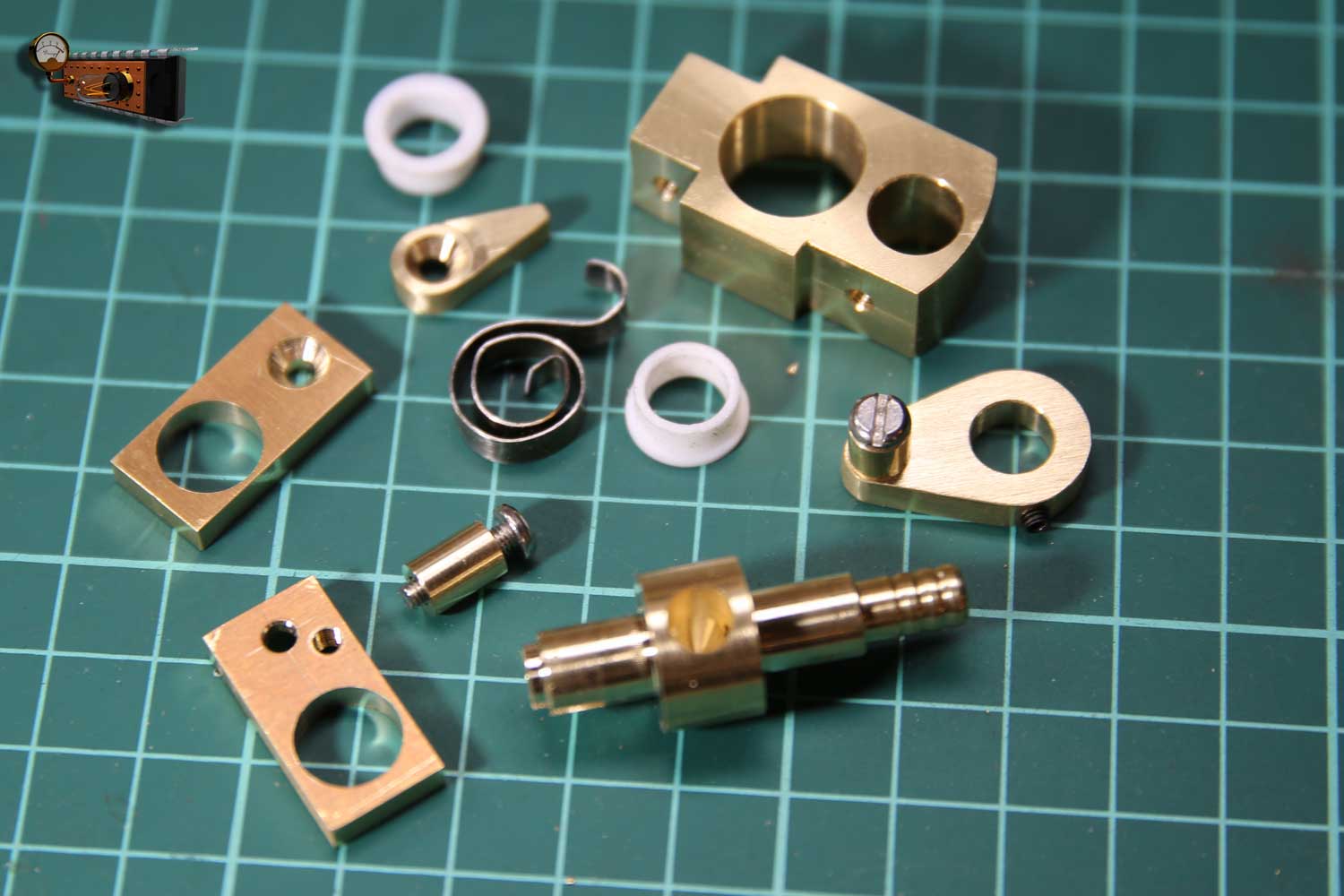

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Так, как высота под крышкой чемоданчика ограничена, кран будет складываться в крайнем положении. Делать электрический привод для складывания очень не хотелось, и я сделал механизм для его складывания. Вот его детали.
	[^]

Wallery	21.02.2021 - 08:23 [ показать ]

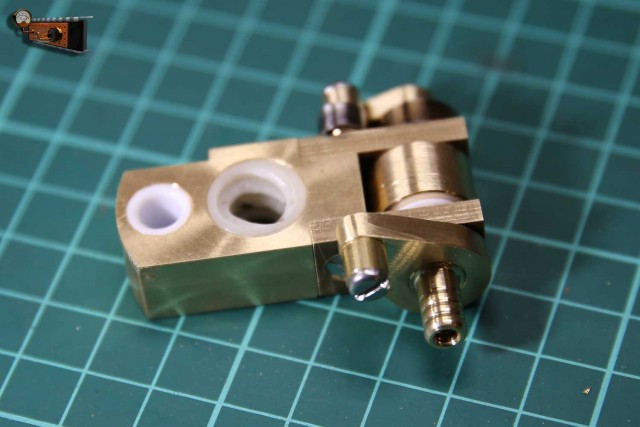

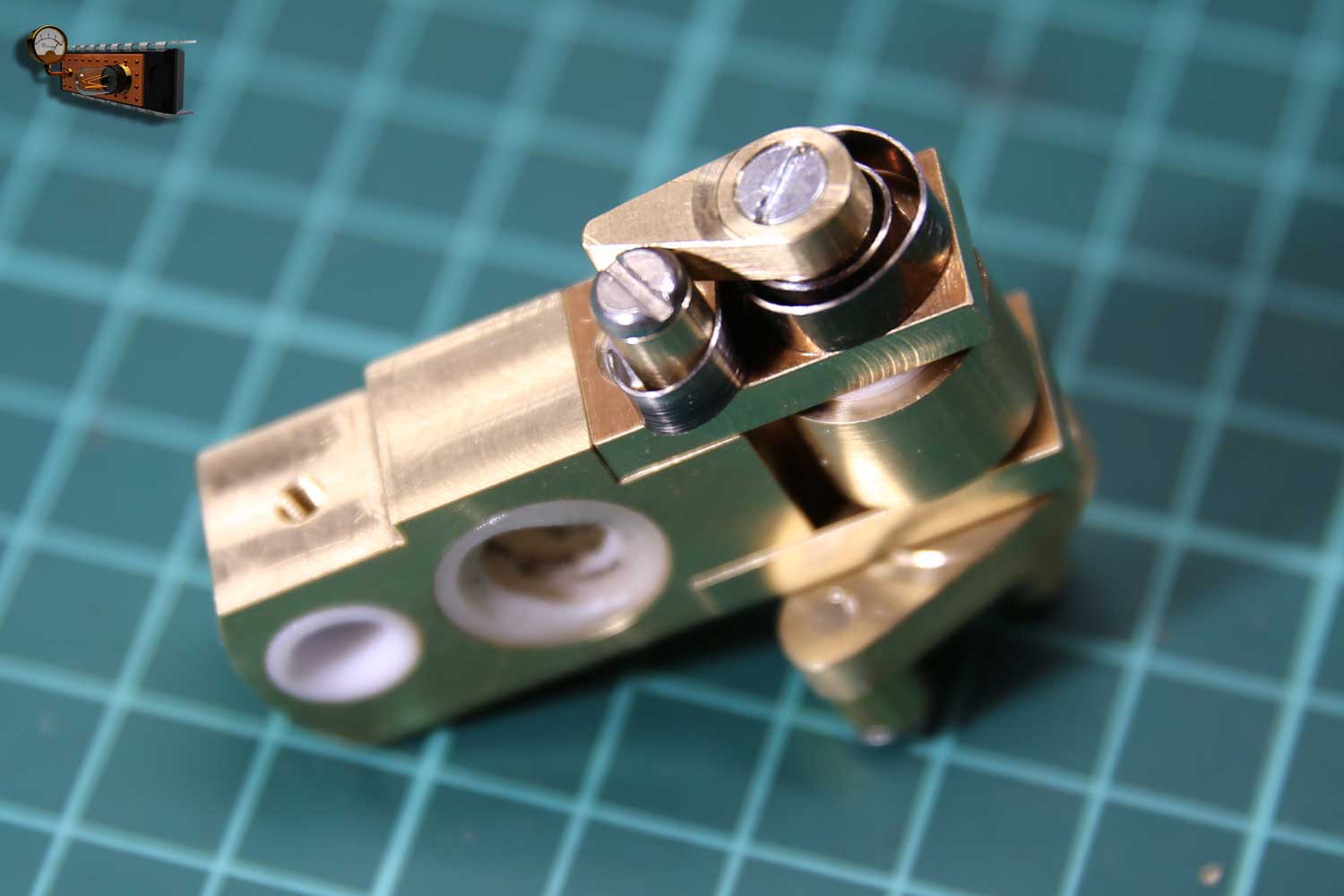

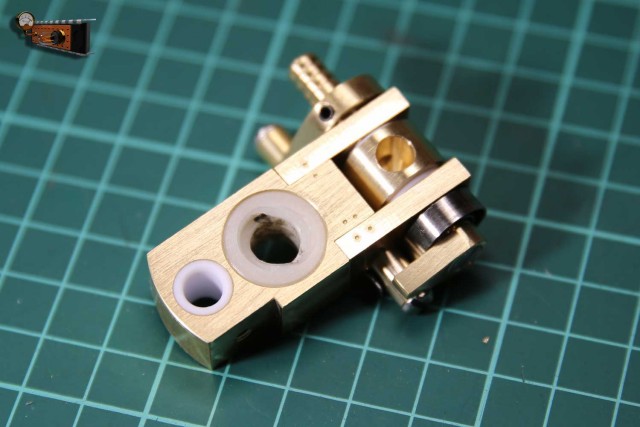

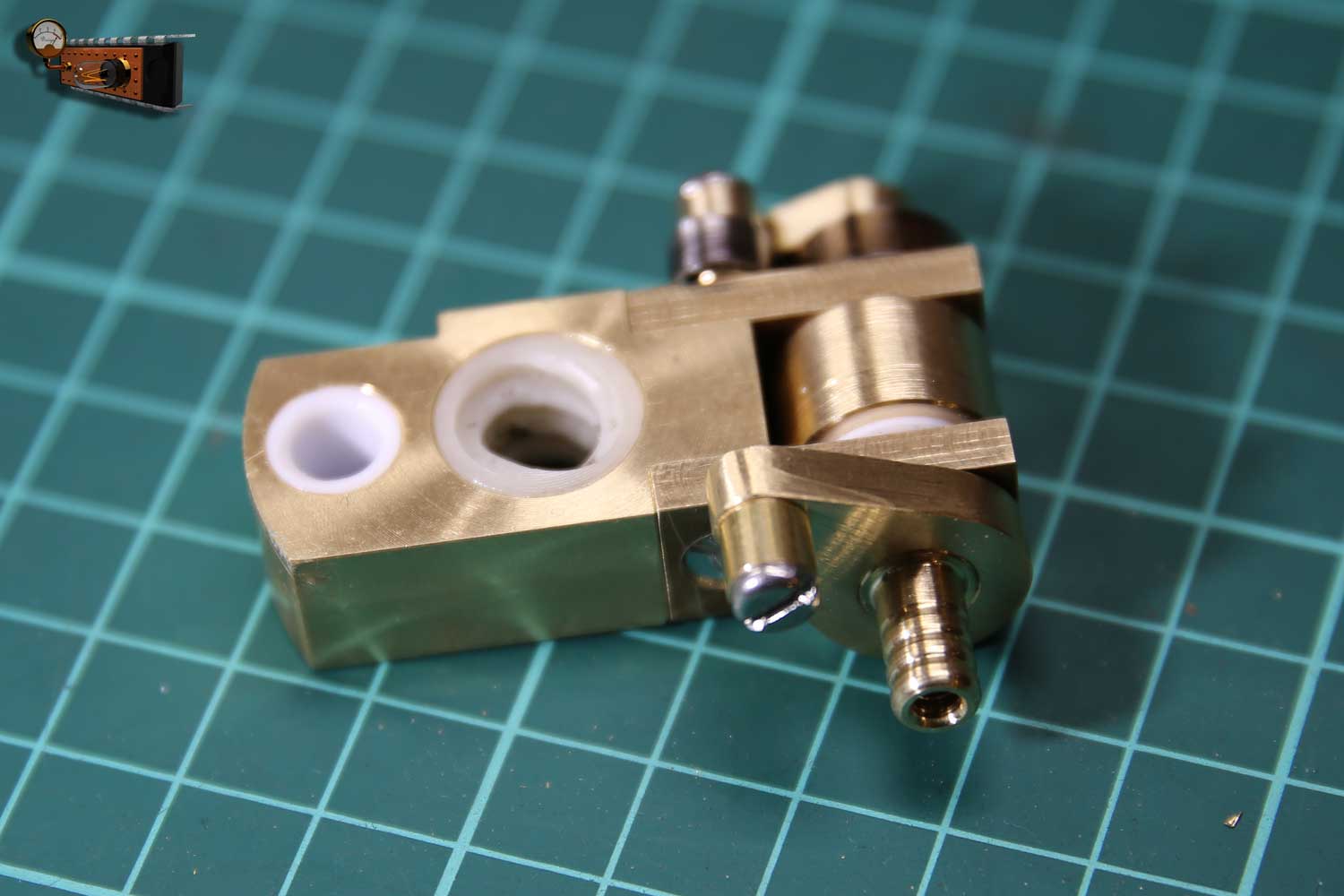

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Механизм перемещения и складывания крана в сборе. Спиральная пружина приводит кран в рабочее положение, а кулачок ограничивает поворот.
	[^]

Wallery	21.02.2021 - 08:23 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02 Это сообщение отредактировал Wallery - 21.02.2021 - 08:24
	[^]

Wallery	21.02.2021 - 08:24 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	03
	[^]

Wallery	21.02.2021 - 08:24 [ показать ]

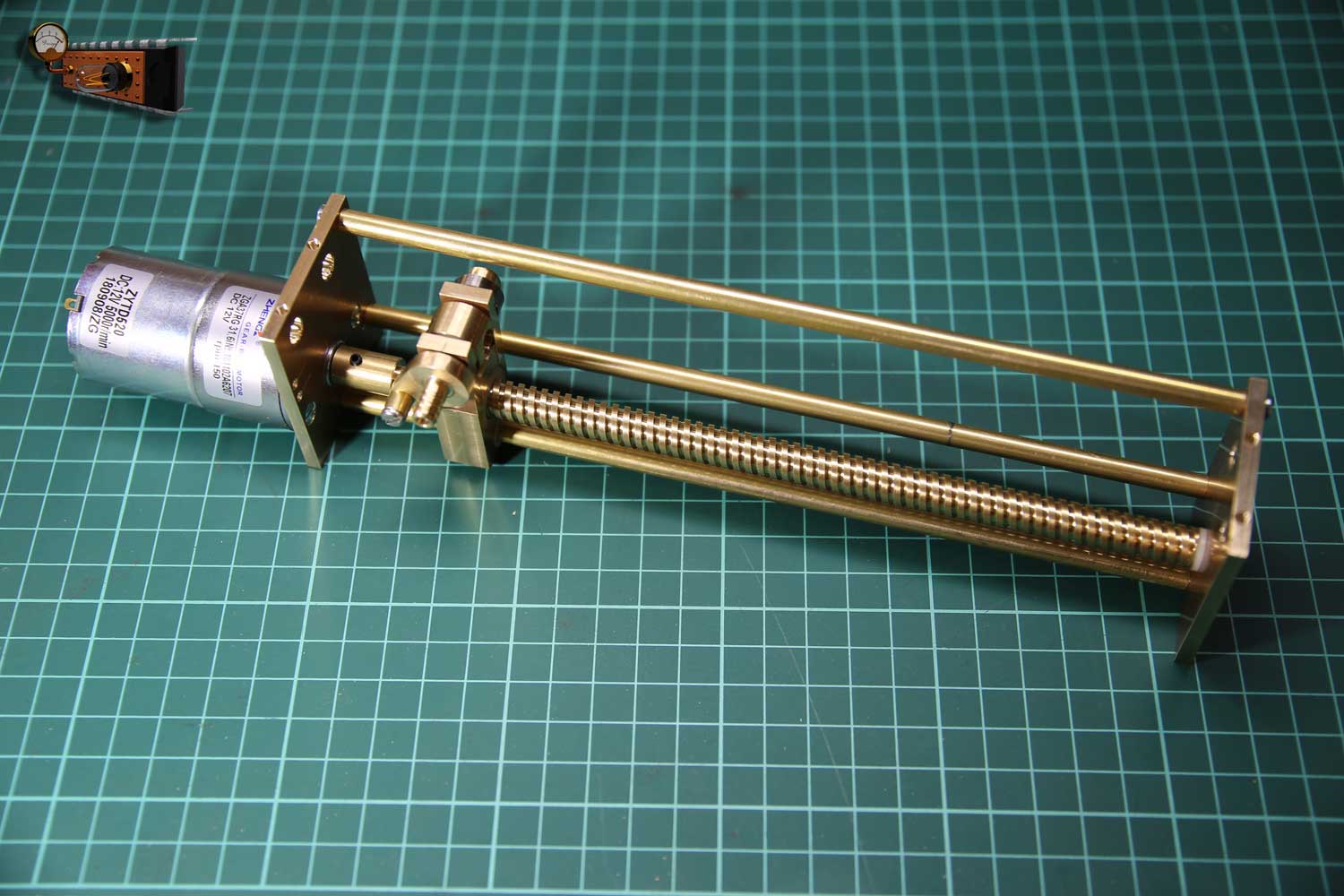

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Собрал раму привода.
	[^]

Wallery	21.02.2021 - 08:24 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:25 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:25 [ показать ]

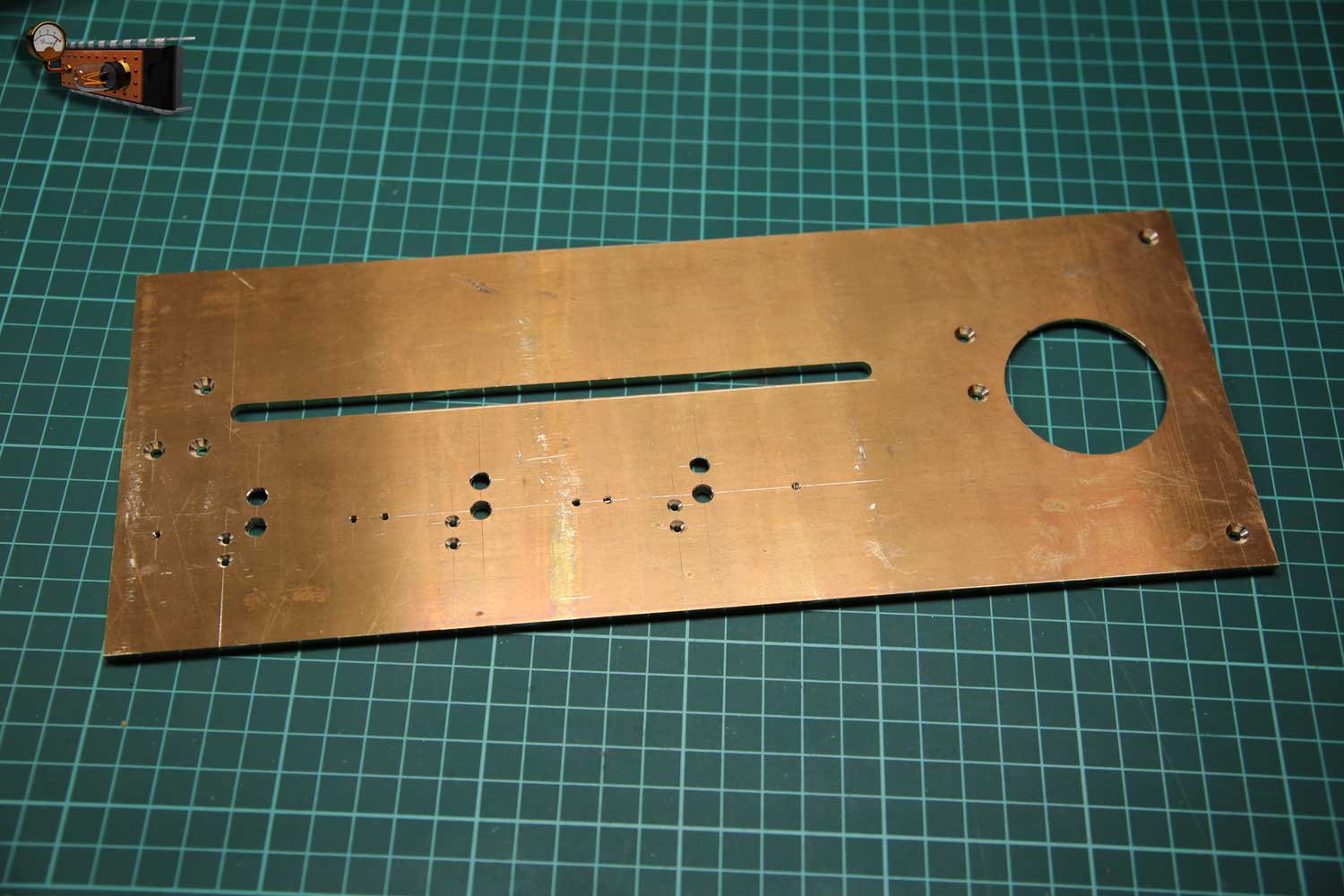

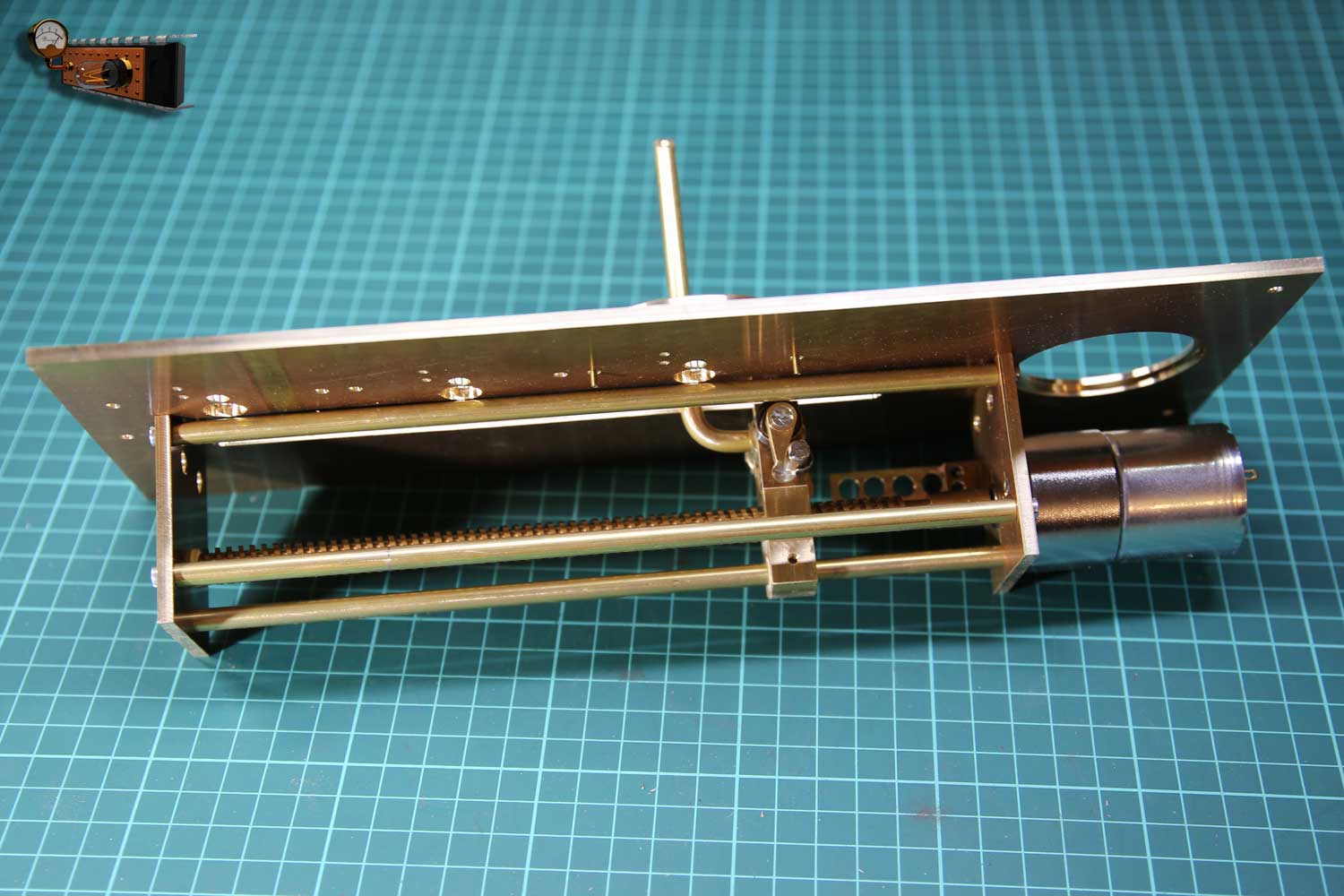

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Рама крепится к латунной пластине с прорезью для крана.
	[^]

Wallery	21.02.2021 - 08:25 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:25 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	03
	[^]

Wallery	21.02.2021 - 08:25 [ показать ]

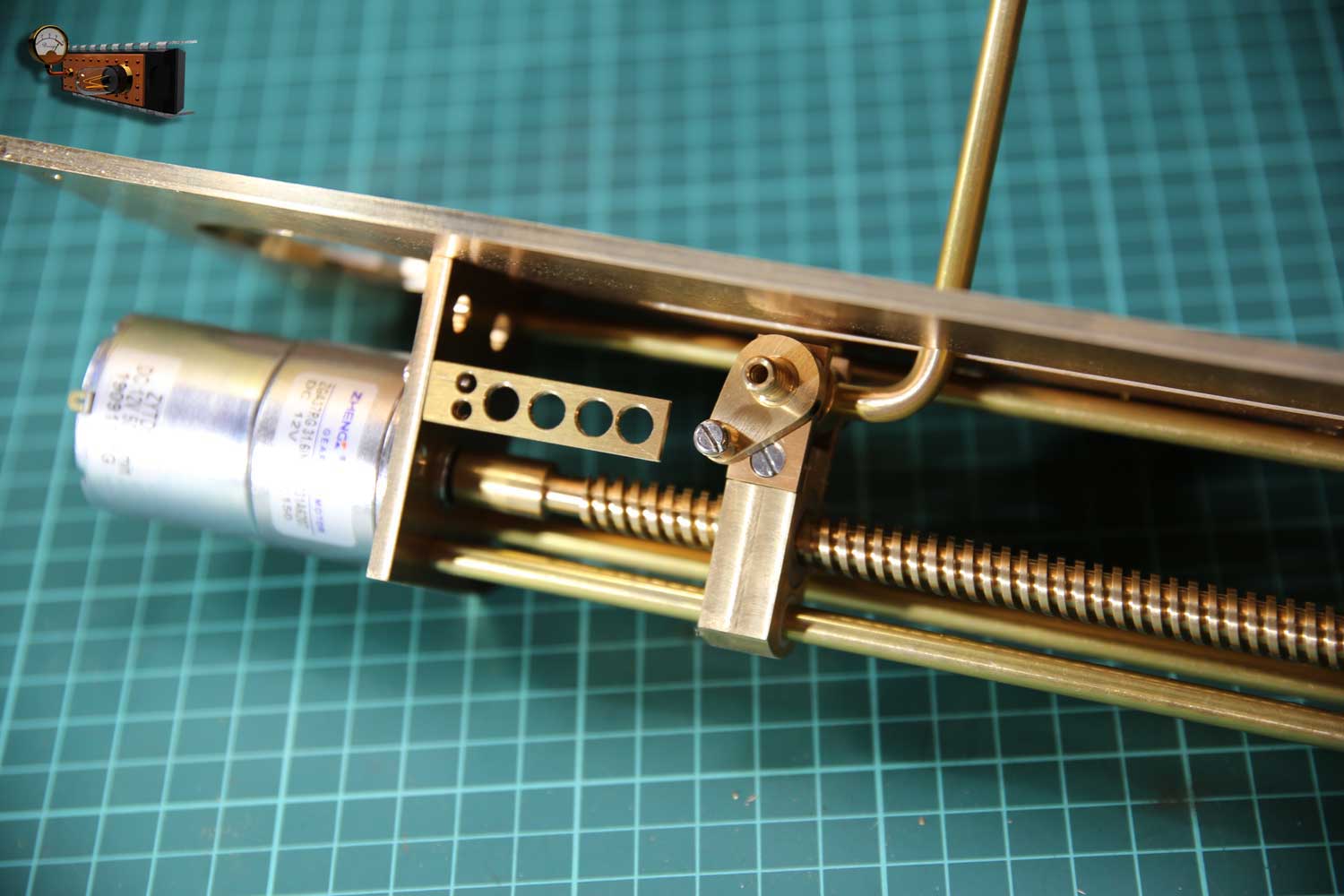

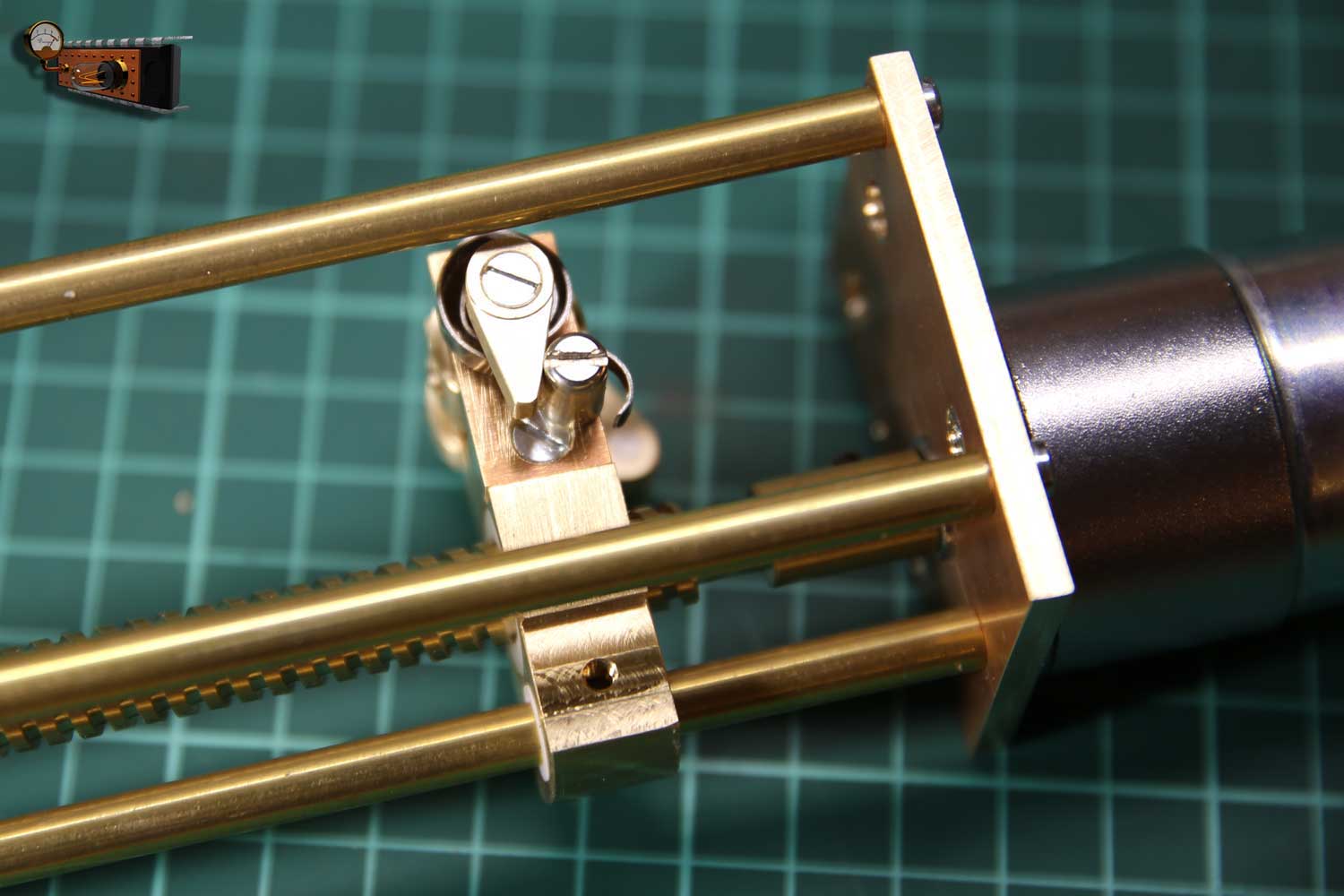

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	На опоре крепится упор, он служит для складывания крана. Когда каретка доходит до крайнего положения, то упор нажимает на кулачок и проворачивает кран на девяносто градусов.
	[^]

Wallery	21.02.2021 - 08:26 [ показать ]

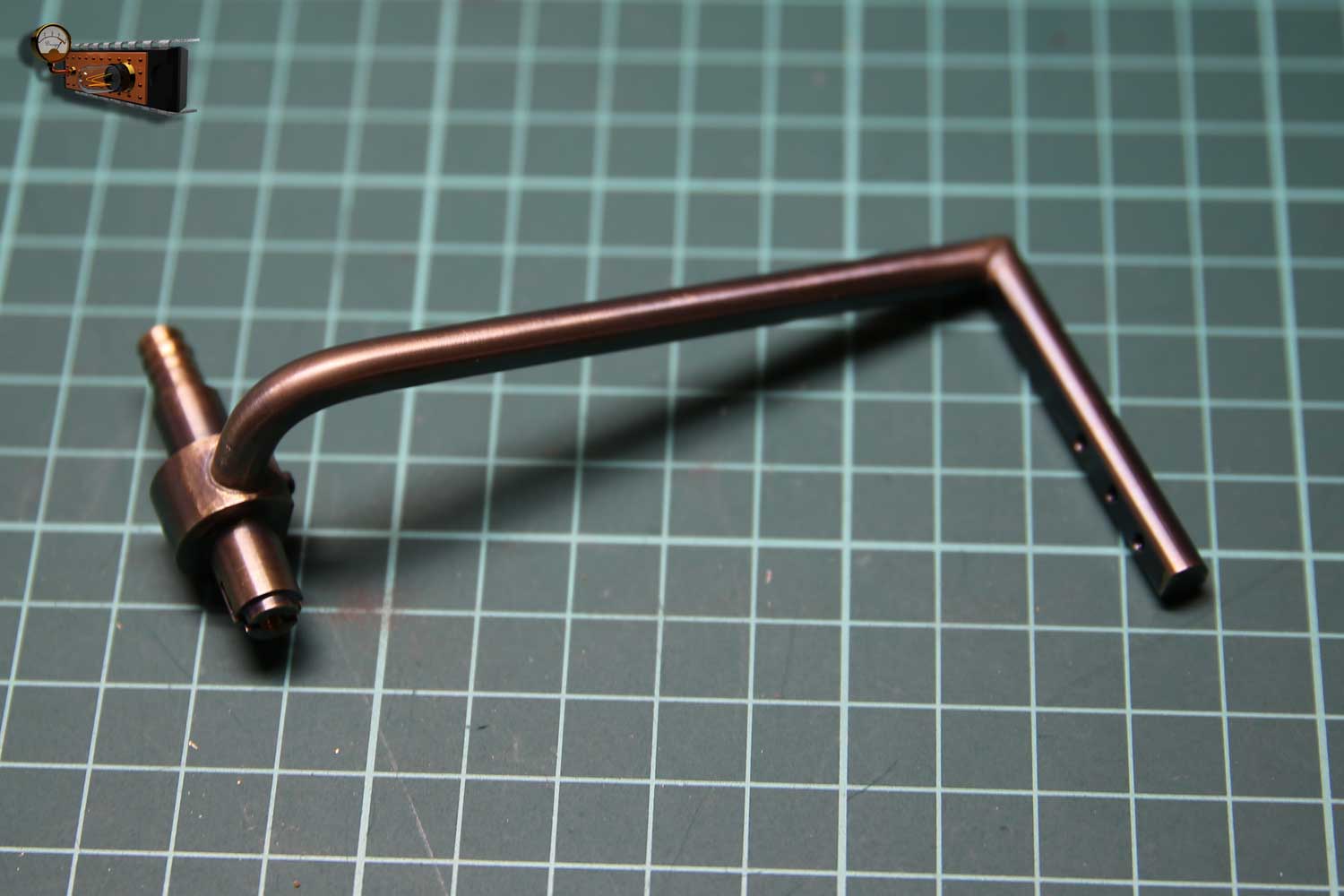

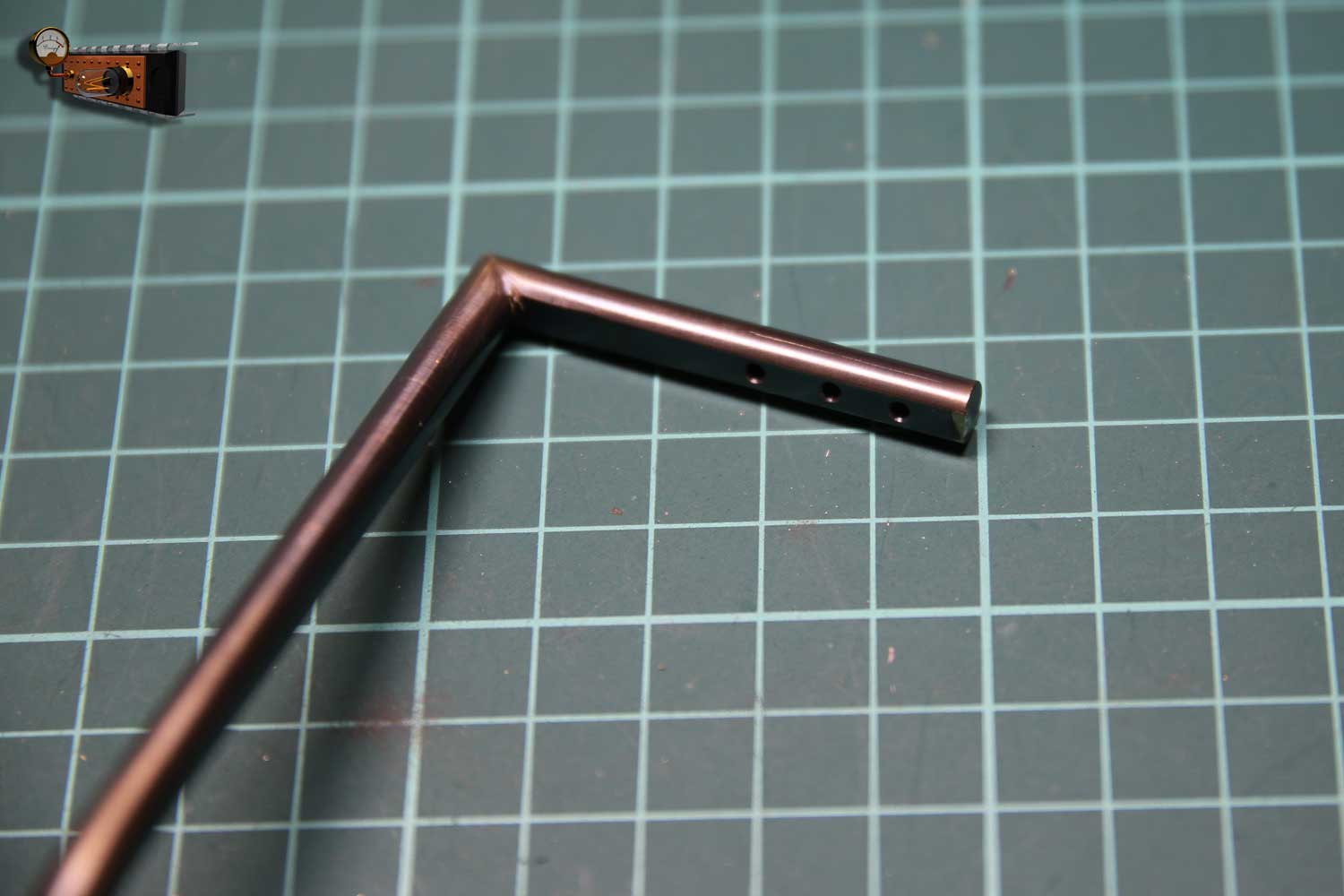

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Трубки крана впаиваются во втулку серебряным припоем. Сам кран имеет Г-образную форму и имеет три отверстия для налива.
	[^]

Wallery	21.02.2021 - 08:26 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:26 [ показать ]

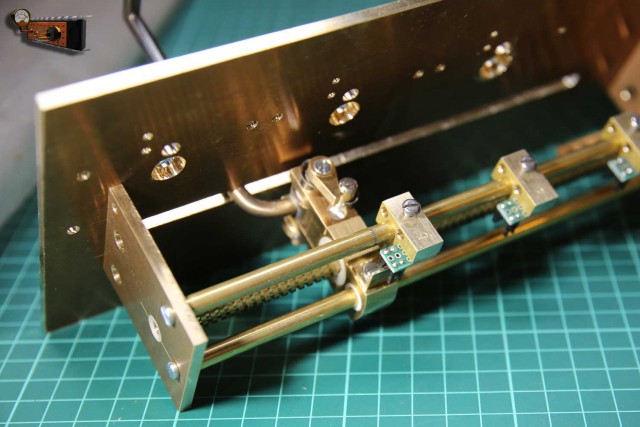

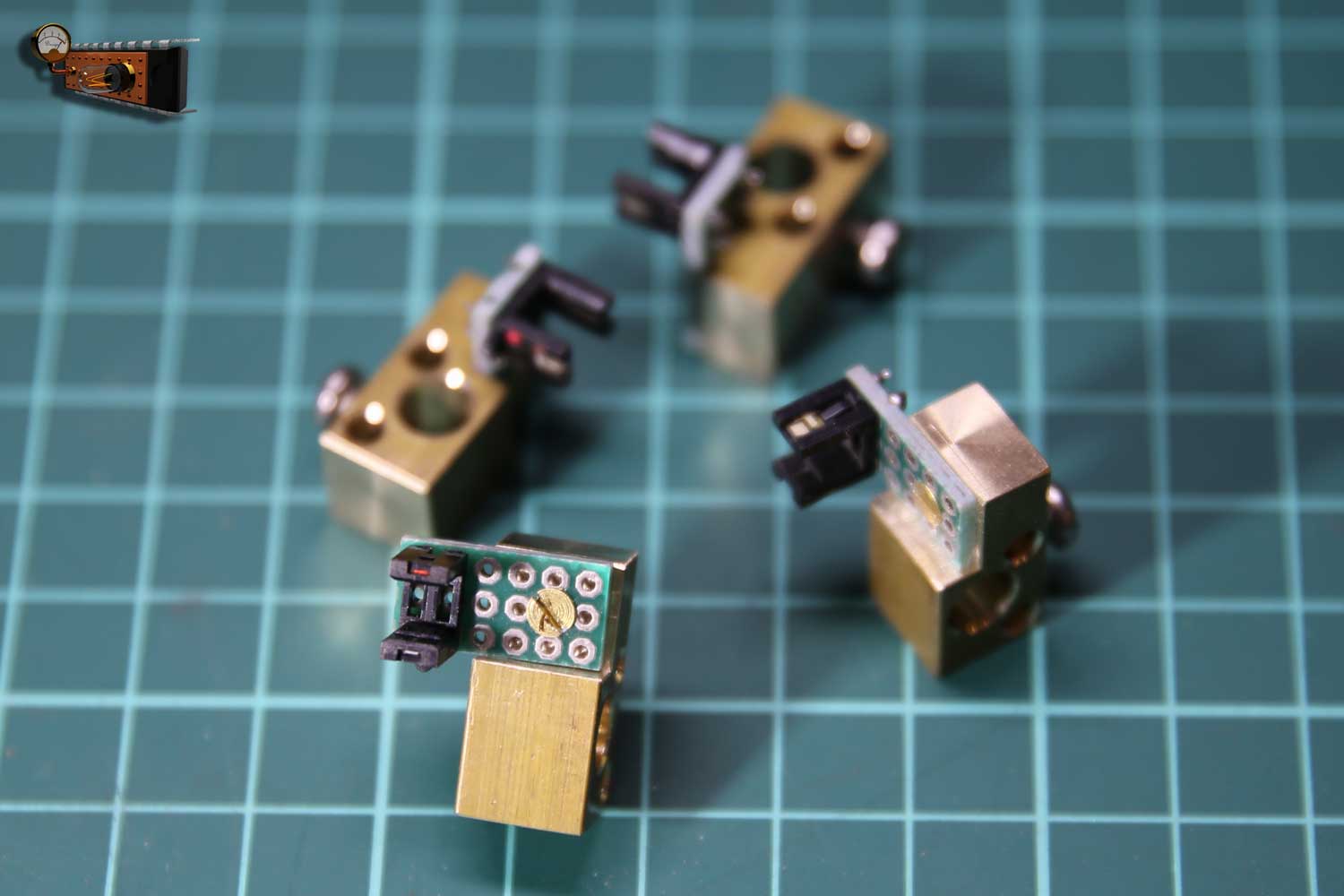

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Датчики положения в данной конструкции оптические, они на втулках, которые обеспечивают их перемещение и фиксацию для точной регулировки положения.
	[^]

Wallery	21.02.2021 - 08:26 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:27 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	В этом устройстве индикация будет на смисегментной светодиодной матрице, для неё делаю корпус.
	[^]

Wallery	21.02.2021 - 08:27 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	02
	[^]

Wallery	21.02.2021 - 08:27 [ показать ]
Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Элементы управления размещаю на панели из листовой латуни.
	[^]

Wallery	21.02.2021 - 08:27 [ показать ]

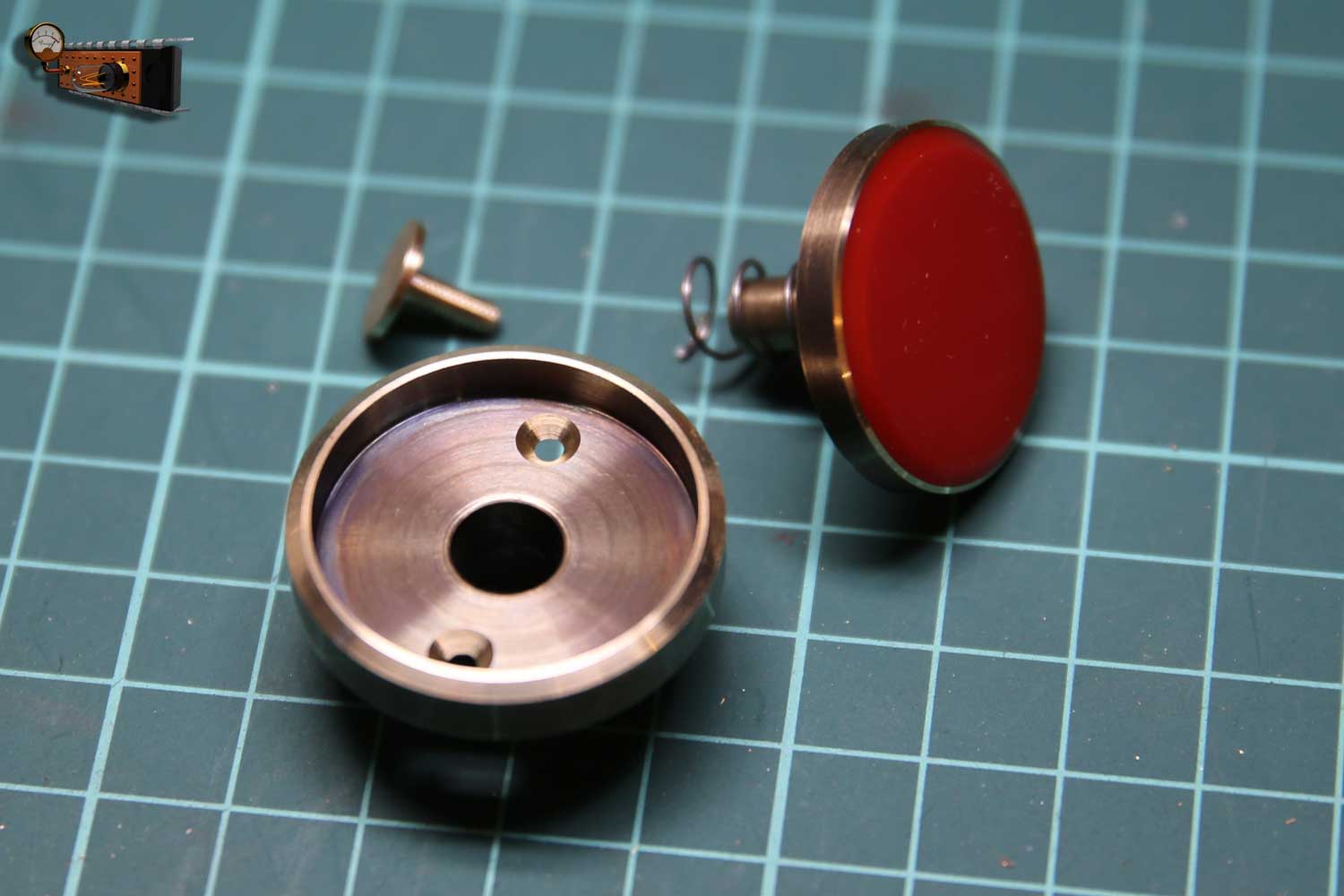

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Кнопка «ПУСК» самодельная.
	[^]

Wallery	21.02.2021 - 08:27 [ показать ]

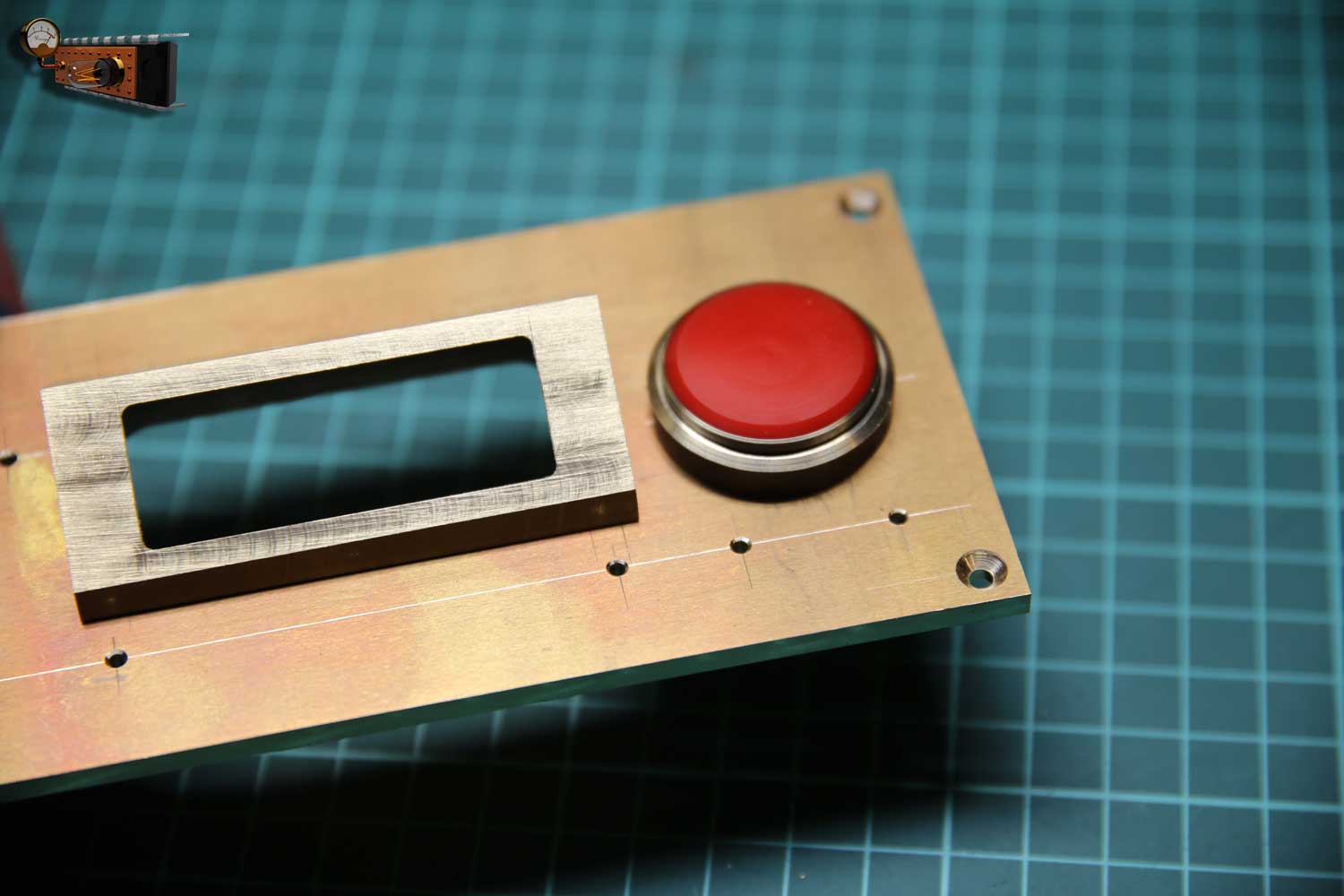

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Устанавливаю её рядом с индикатором.
	[^]

Wallery	21.02.2021 - 08:28 [ показать ]

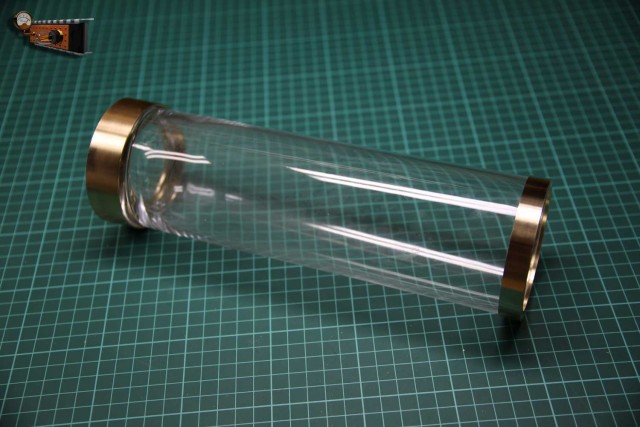

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	В качестве ёмкости для напитков использую стеклянную трубу, хотя покупалась она как ваза. С торцов закрываю её декоративными кольцами.
	[^]

Wallery	21.02.2021 - 08:28 [ показать ]

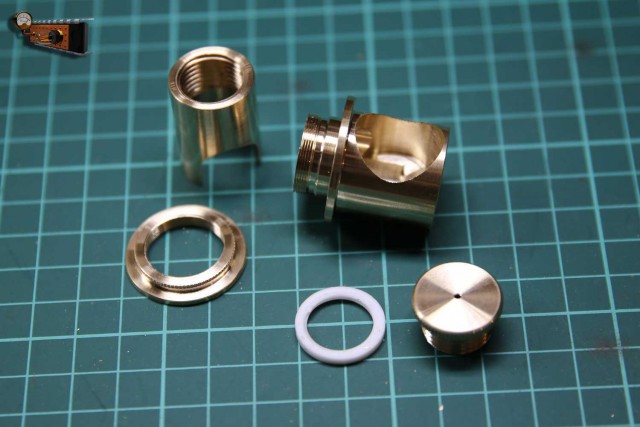

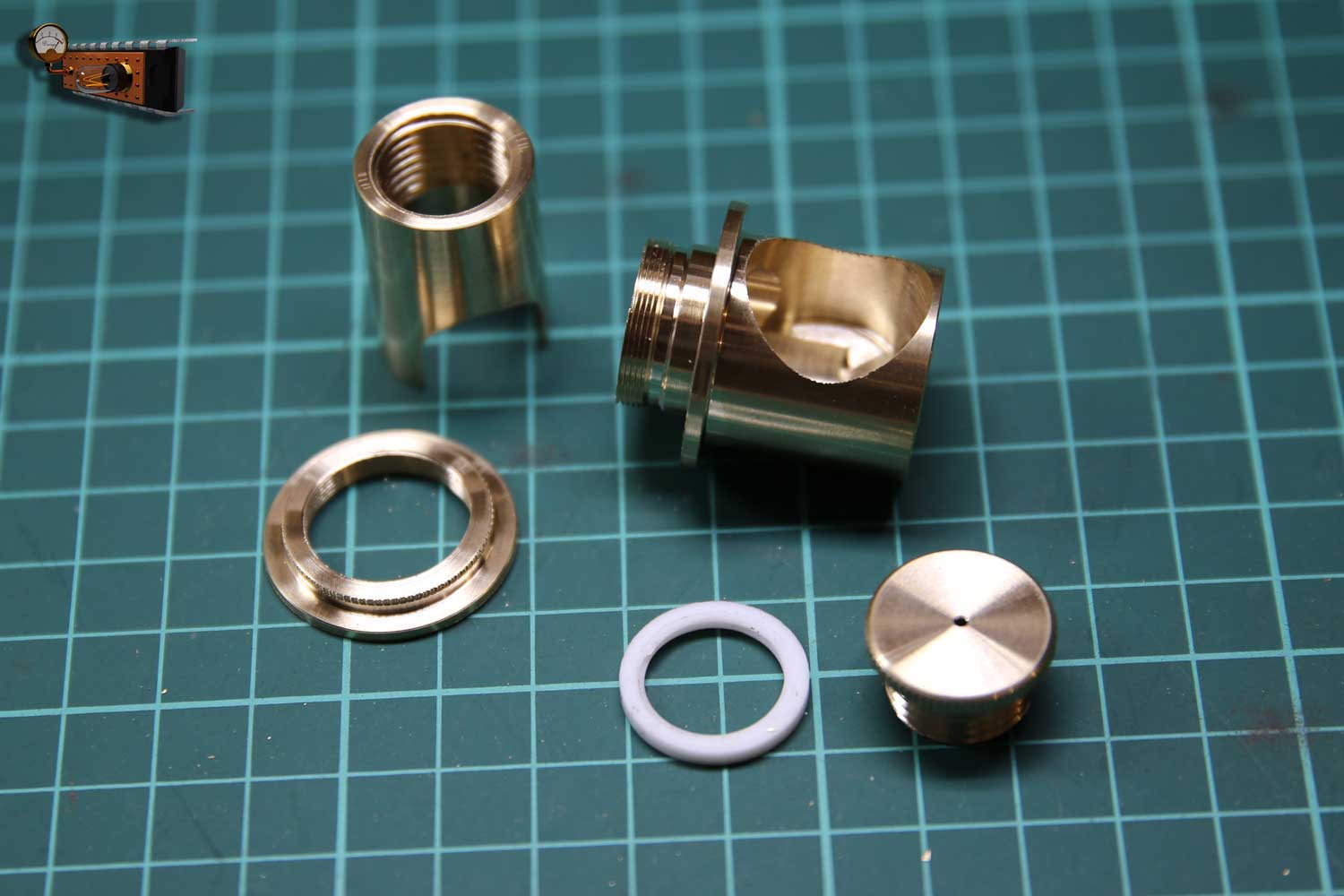

Статус: Offline Самодельщик Регистрация: 3.09.14 Сообщений: 2060	Изготовил заправочную горловину.
	[^]
