Пост для любителей проверенной классики № 11

ТОПовый монстр 1982 года VZ серии -SHARP VZ-3500

Немного ТТХ- моща на выходе 28Вт , FM 88-108, мультивольтажник, DOLBI, поиск трека по паузе на кассете, автостоп полный, винил могет играть с двух сторон, вес 14 кг.
Купил я его на аукционе у немца-рукожопа в херовом смысле .Щас объясню почему в херовом- в пояснении к лоту было написано- "он (SHARP) наверное рабочий, я поменял ему пассики , но остался лишний, я не могу разобраться куда еще один, поэтому и продаю....лишний пассик положу в деку"
Внешний вид по фото был безупречен и я рискнул!
Получил, распаковал, из корпуса посыпались шурупы и куски старых пассиков.
Ну чо... глаза боятся а руки покоя не дают.
Сдернул морду.

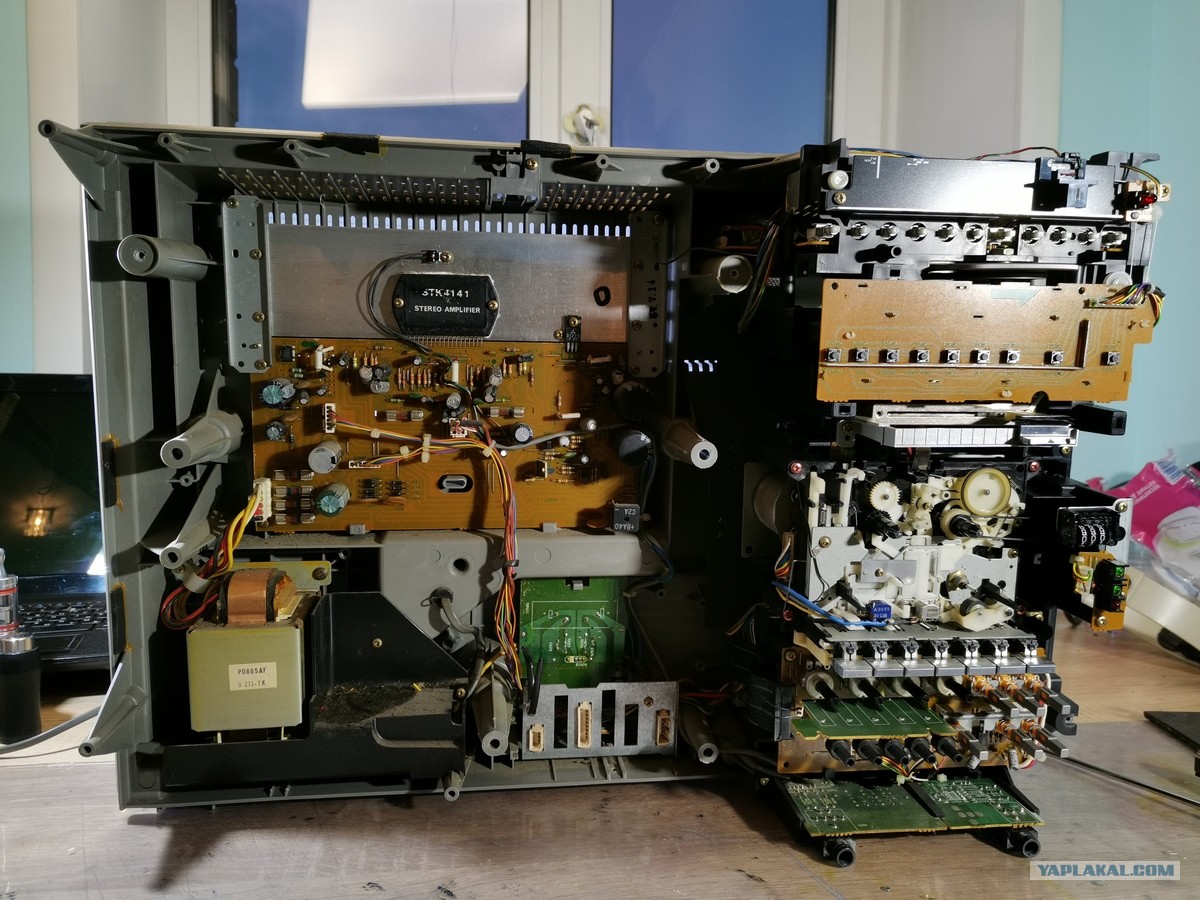

Выдрал блок винила, показался блок питания и оконечник STK

снял стойку-блок с ЛПМ и тихо прихуел-почти все провода погрызаны... похоже фриц знал об этом но промолчал, падла!

2.

Всё ампутирую, ищу концы и наращиваю

Раскидал ЛПМ, все пассики заменил на свои, херзнает где этот herr их покупал

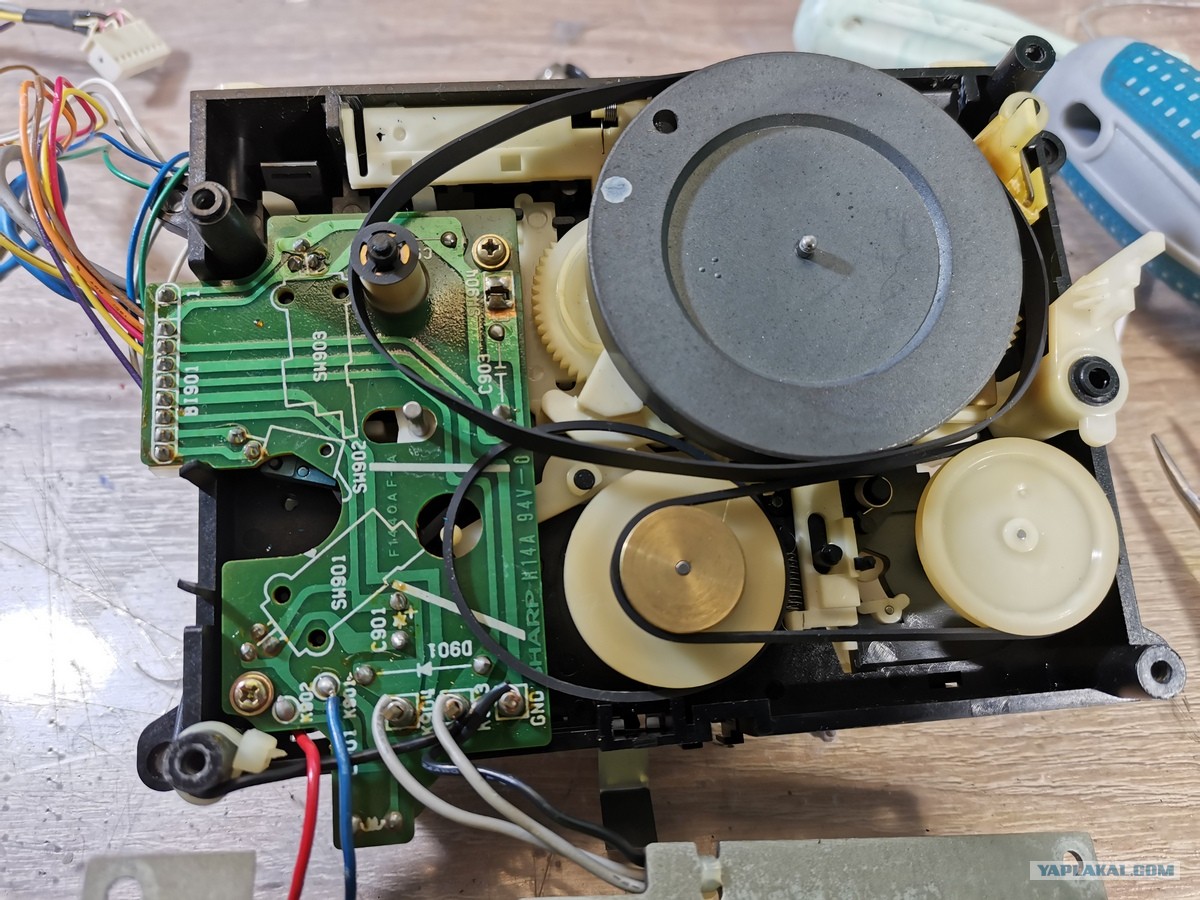

плата коммутации на ЛПМ, болячка шарпов вот эти переключатели, ну тут живые, только прочистить

прижимной ролик в хлам, замена.

настройка и прогон с готовой к эксплуатации ЛПМ

фото потрошения винилокрута нет, от на 90% идентичен 3000, нет только механического закрытия дверки, а вот движок пришлось раскидывать и чистить

перекур нах

с прогоном винила

демонтаж, разборка, чистка всех потенциометров и кнопок

сборка, контрольный прогон в течении 48 часов.
аллес арбайтн!

видео для ленивых

первонахи....нуеманарот...
я закончил, всем здоровья.
