Поскольку первая часть народу зашла, было много положительных отзывов, публикую вторую. Первая часть тут

Много картинок

Итак, поехали!

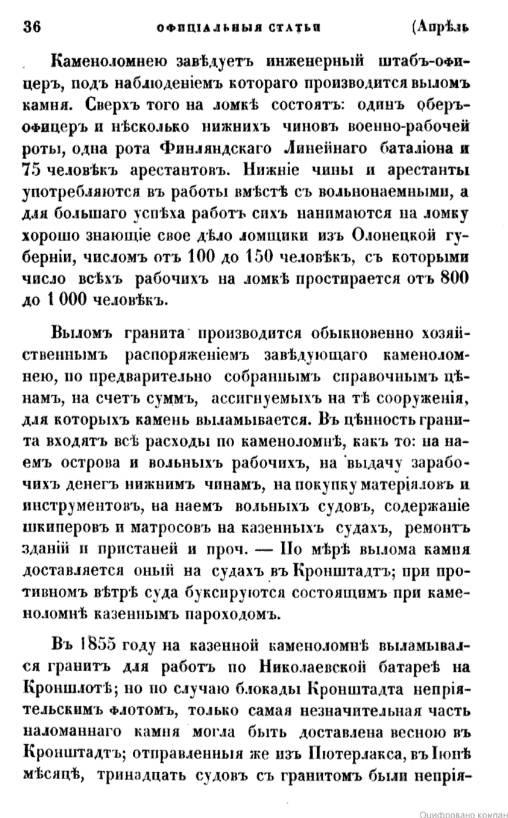

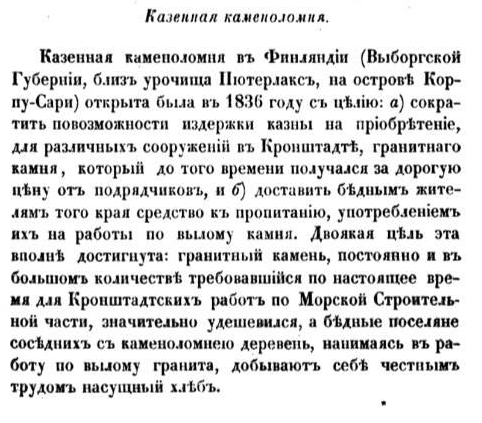

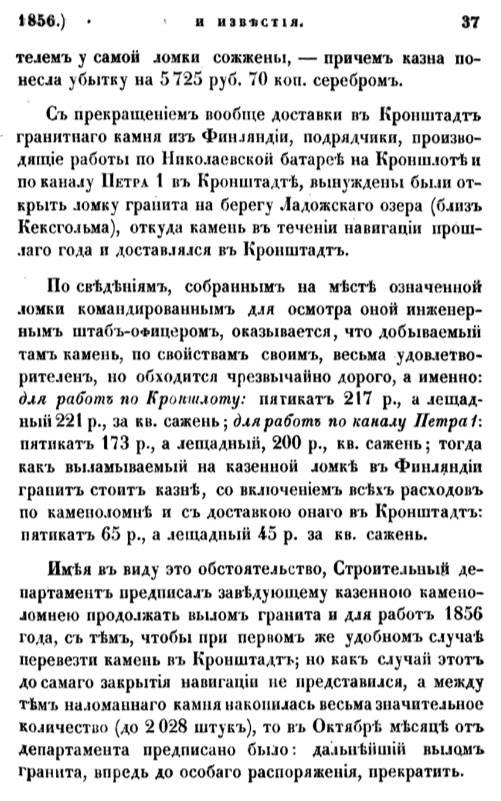

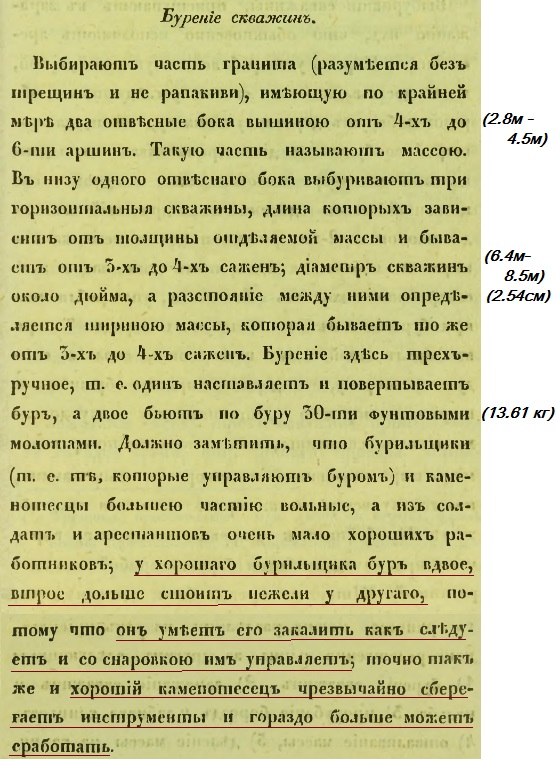

Про организацию работ в каменоломне: "о открытии казенной ломки гранита в 1836 году близ Пютерлакса, на острове Корпу-Саари. 《Морской сборник》, т. 22, 1856 год":

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
CHEKIST111
19.01.2021 - 10:26
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
...

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:26
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
...

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:27
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
*«Пятикатъ» — каменный блок, обтесанный с пяти сторон.
**«Лещадный» — плоская плита, расколотый на слои обтесанный камень.

Любопытна оценка выхода полезного объема камня с ломок «сердобольского гранита» (подобных оценок по отношению к красному или серому граниту рапакиви, к сожалению, не встретилось):

«Почти на 400 м вытянулись узкими и невысокими ступенями полутраншей гранитные
каменоломни вдоль вершины горы Руотсенкаллио (86,3 м над уровнем Балтийского моря). К ним вплотную примыкают гряды отвалов окола и бракованных блоков.На участке «Руотсенкаллио» в 1770-е – 1850-е г. добывали блоки гранитов объемом в среднем 1,4 м3, максимум – 33 м3. Длина некоторых блоков достигала 4,2–4,8 м (максимум 10–12 м) при ширине и толщине 0,5–0,7 м. Выход блоков объемом более 1 м3 составлял более 20%.

На крупнейшем карьере комплекса, Главном, расположенном в 500 м к западу от вершины горы Руотсенкаллио, в 1770-е – 1850-е гг. ломали блоки еще больших размеров (длиной в среднем 3,7 м, максимум до 6–9 м, сечением в среднем 0,7 х 0,7 м, максимум 1 х 2 м). Выход блоков объемом более 1 м3 составлял 45%, максимальный объем блоков – 90 м3. »


— к.г.н. Борисов И.В. «Сердобольские граниты в Санкт-Петербурге и Сердоболе-Сортавала»
.
На участке «Главного» карьера, где в середине XIX веке добывали монолиты для колонн и атлантов Нового Эрмитажа, расстояние между трещинами в крутопадающих системах составляет 8-9 м, в среднем 2.2-4 м. Средние размеры блоков достигают 3.5 х 0.7 х 0.7 м. Нередко встречаются блоки длиной до 6-9 м и шириной до 2-4 м. Максимальный объём блоков — 80 м3.

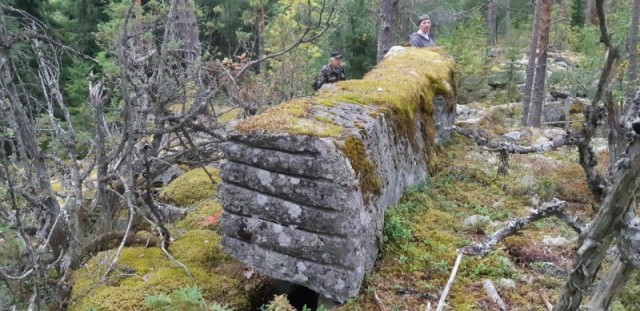

Неплохой претендент на атланта Эрмитажного портика:

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:28
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Так же, он приводит информацию по грузоподъемности судов, возивших гранит в Петербург:
«Зимой добытые и вчерне обработанные блоки везли на специальных санях к пристани в Мёнтсёля. Весной с наступлением навигации блоки грузили на парусные суда (сойма-боты). На одно такое судно можно было погрузить от 20 до 35 блоков объемом 0,5–1,1 м3 или 10–15 блоков объемом 1–2,5 м3, размещая их в основном в трюме. Груженные камнем суда медленно отходили от берега Тулолансаари в нелегкое плавание по неспокойному Ладожскому озеру до самого Санкт-Петербурга.»

Занимательный факт к популярному вопросу «зачем корячиться и вырубать и транспортировать огромные монолиты — ведь можно сделать составные, это ведь проще?»
В 1824 г. Советом путей сообщения, «принимая в соображение, что число входящих из Невы в канал судов до 4500», был утверждён окончательный проект двухпролётного моста на гранитных колоннах. Было решено, что «плитную одежду стен шлюзных голов, бассейна и двух быков подъёмного моста сделать из гранита, ибо она будет более соответствовать прочности и великолепию самых шлюзов и что головы шлюзов будут подвержены повреждению от льда, идущего по реке Неве с сильным стремлением». Проект предусматривал постройку моста с двумя береговыми опорами, включавшими каждая по 4 полуколонны и 4 колонны; русловой опорой с 8 колоннами и деревянным пролётным строением, состоящим из двух разводных полотен. На торгах для уменьшения издержек торговцам предложили поставку гранитных колонн, составленных из небольших «штук». Однако подрядчики объявили, что они «смогут поставить цельные колонны, нежели составные и с большей для казны уступкою, объясняя, что в ломке больших камней они особого затруднения не находят, но что главная издержка состоит в обделке колонн, которая при составных колоннах многосложная и затруднительная».
https://xn----stb8d.xn--p1ai/most-na-kolonnax/

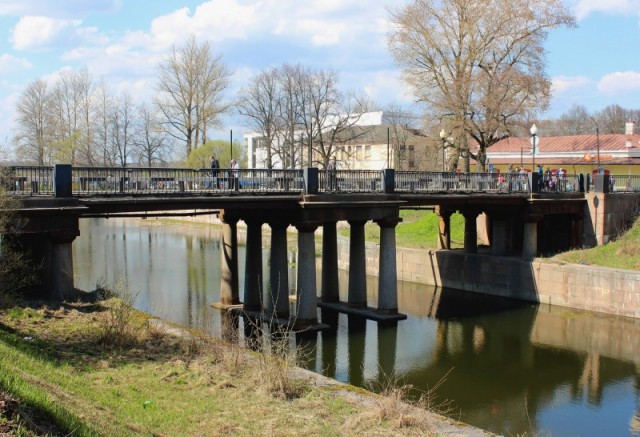

Мост на колоннах (Петровский мост), Шлиссельбург:

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:29
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

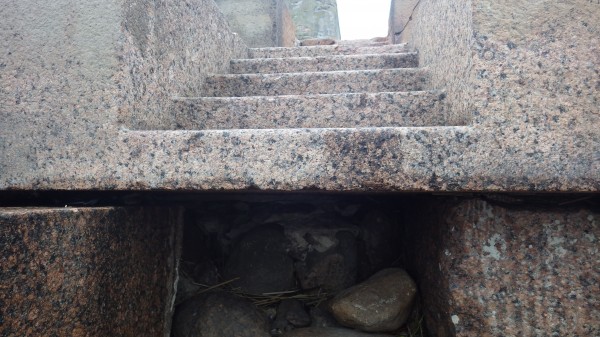

Вероятно, монолитные лестничные марши (когда в одном куске гранита высечены несколько ступеней с «тетивой») в доках и фортификационных укреплениях Кронштадта, в стилобате Исаакиевского собора, у пьедестала Александровской колонны и прочих сооружениях, сделаны по схожим соображениям: меньше площадь тесания и сопряжения поверхностей. Кроме того, монолитные марши гораздо прочнее, чем если бы состояли из отдельных ступеней.
Монолитный лестничный марш. 1-й Северный форт, Кронштадт.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:29
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Итак, основной объем блочного гранитного камня для колонн, облицовки набережных, фортов, фундаментов, цоколей зданий, мостов, тумб, парапетов, тротуаров и т.д. привозился с каменоломен.
Постройка берегового устоя для нового Исаакиевского моста.Литография по рисунку Г. Треттера. 1820-е

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:31
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

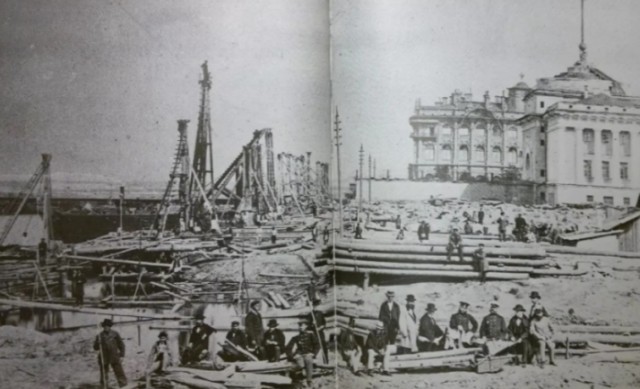

Строительство Адмиралтейской набережной, 1873 год

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:32
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Однако, не весь использовавшийся гранит был привозным с ломок. В ряде фортификационных сооружений, в качестве защиты от артиллерии применялась облицовка кирпичных стен из колотых валунов (булыг). Булыжники применялись для кладки фундаментов сооружений, мостовых, в конструкции набережных, плотин, ряжей, доковых и железнодорожных откосов. Рельефная отмостка вокруг постамента Медного всадника, вероятно выполнена из тесаных булыг, за которыми судно Корчебникова возвращалось в Лахту, после доставки в Петербург Гром-камня, да и сам Камень-Гром не вырубали в каменоломне, а использовали валун, который притащил в наши края ледник тысячи лет назад.
Такие камни использовались иногда целые, иногда раскалывались вдоль на две или несколько частей и обрабатывали по-минимуму:

«...Более высокую ступень развития кладки из камней неправильной формы представляет кладка из многогранных глыб, названная со времени Павзания циклопической. Отличие ее от булыжной кладки заключается в том, что камни соприкасаются между собою не в отдельных лишь точках, а плоскими гранями. Камни эти не обтесывались, но их тщательно выбирали и грубо приправляли таким образом, чтобы они плотно прилегали плоскостями друг к другу.»
— Энциклопедический словарь Брокгауза и Ефрона

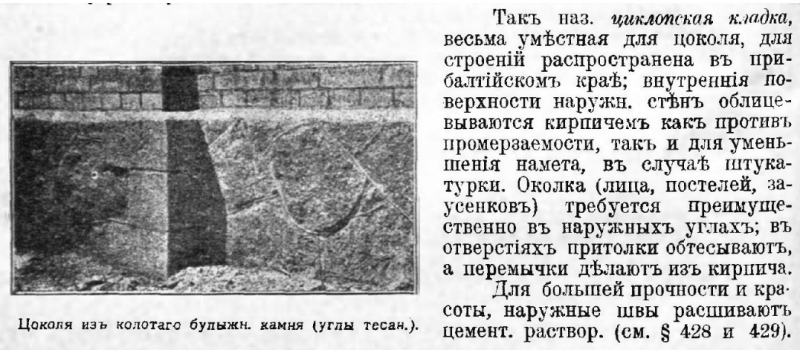

Из "Иллюстрированного урочного положения" графа де Рошефора, 1912г.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:33
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Судя по всему, такая же кладка в прежние времена называлась полигонной или мозаичной. В наше время, используется термин «полигональная кладка».

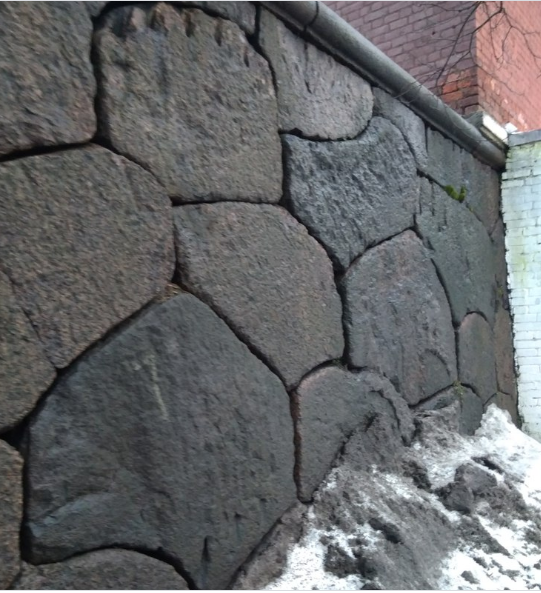

Кладка из валунов эскарповой стены Кронштадтской крепости. На некоторых блоках облицовки хорошо заметны шпуры, по которым кололи камень

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:34
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Лицевая сторона Северного вала Кронштадской крепости.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:39
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Обратная сторона этого же участка стены.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:40
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
По скромному мнению автора этой статьи, не претендующего на истину в последней инстанции, такой вид использования камня диктовался необходимостью и имел ряд практических преимуществ перед блочным камнем, привезенным с каменоломен:

1. Дешевизна и доступность. Не нужно искать подходящий гранитный массив для ломок и устраивать каменоломню с наймом рабочих, бараками для проживания, кузницей, обеспечения фуражом и т.д. Набрать булыг силами гарнизона в ближайших окрестностях, к примеру, на побережье, намного дешевле.

2. Быстрота. В условиях военного времени часто стоит нужда в как можно более скором строительстве укрепления, а например, зимой, поставки камня с ломок водой не осуществимы.

3. Нет риска потопления судов перевозящих камень неприятелем. Тринадцать судов с гранитом для Кронштадских укреплений были сожжены английским флотом у ломок, после чего, поставки камня прекратились.

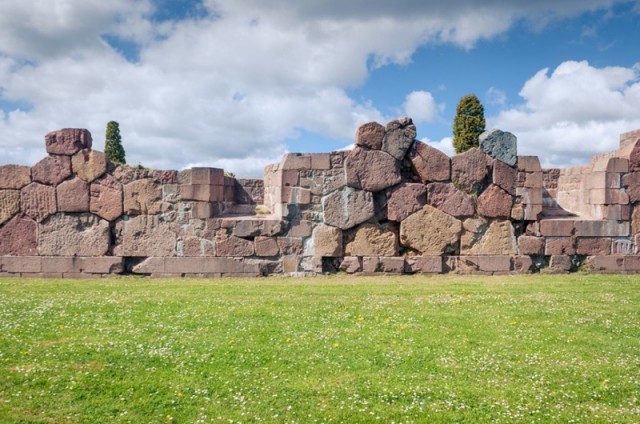

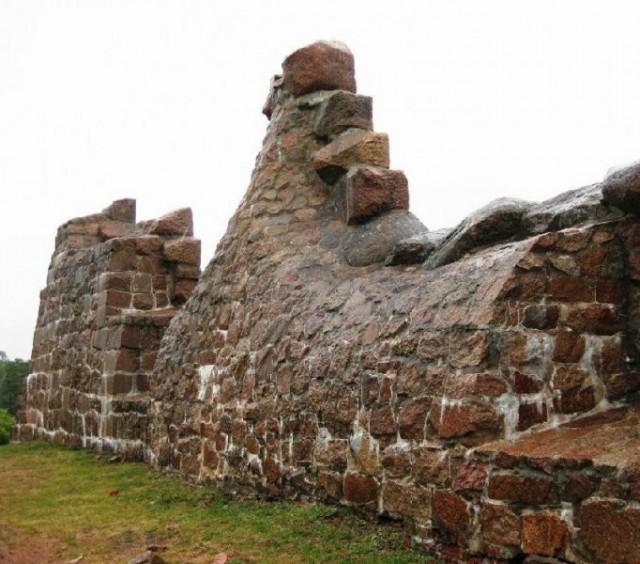

Остатки русской крепости Бомарсунд

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:41
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Вид стены крепости с обратной стороны.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:42
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
К сожалению, информации по данному виду кладки удалось собрать крайне мало.

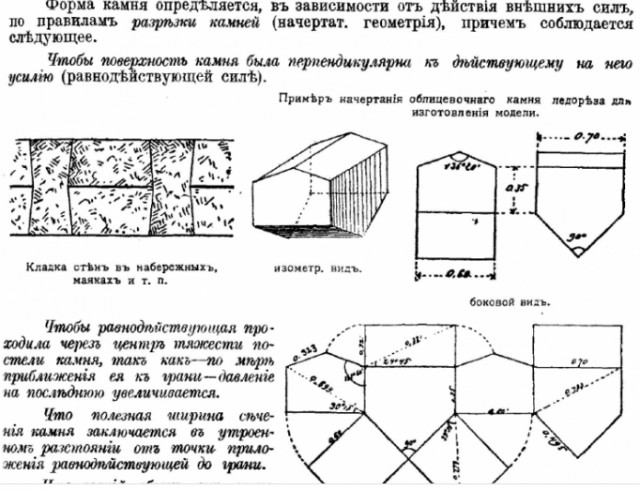

О.М.Федорович, "Каменные работы", 1915 г

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:44
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

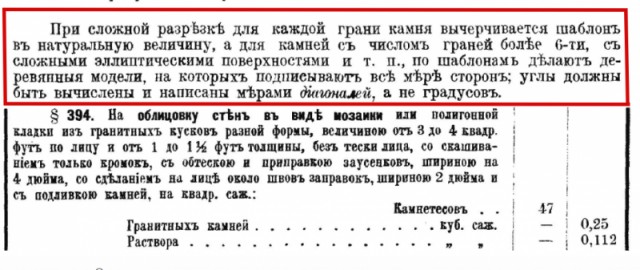

Еще несколько выдержек из урочного положения де Рошефора:

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:44
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
....

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:45
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

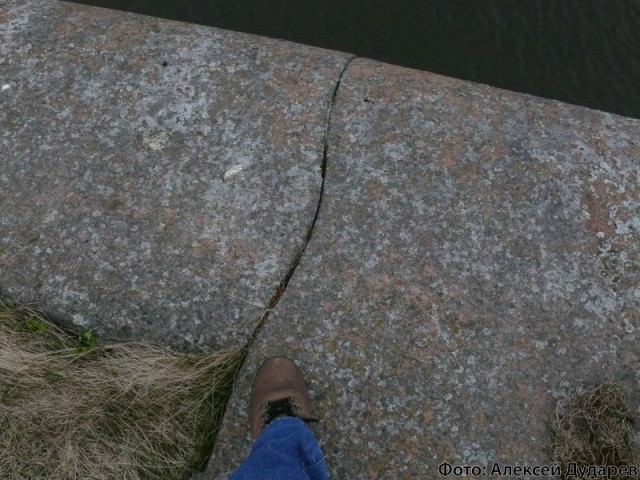

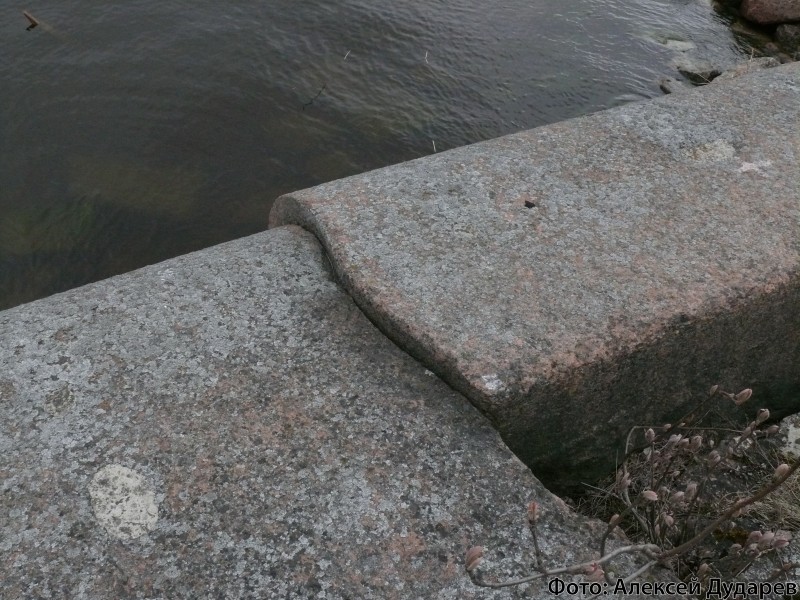

Единственное, что нужно заметить, в некоторых случаях, криволинейные швы сопряжения между блоками получались не «случайно», исходя из криволинейной формы граней подобранных камней, а изготовлялись каменотесами вполне сознательно — такая сцепка камней «в замок» служит для получения более прочной кладки:

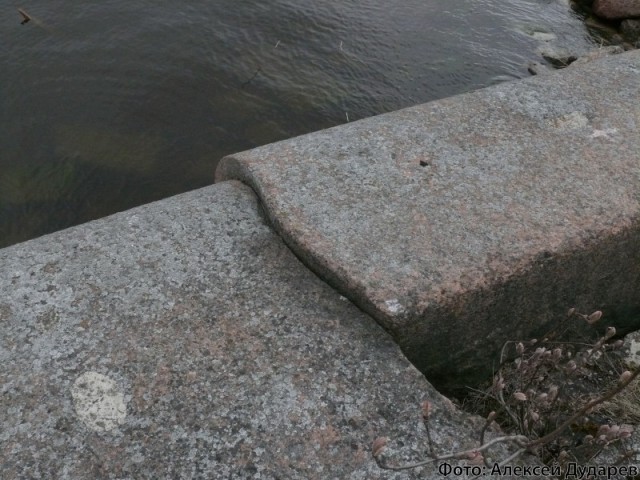

Лекальный стык гранитных облицовочных блоков Кронштадских укреплений.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:45
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
.....

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:46
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
....

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:47
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

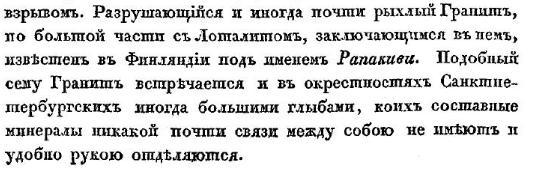

Ещё один важный момент связан с самим названием одного из видов добываемого для Петербурга гранита — его название «рапакиви» переводится с финского языка как «гнилой (крошащийся) камень». В сочинении минералога Зембницкого за 1834 год, дается пояснение, какой гранит назывался «рапакиви» в его времена:

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:47
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323

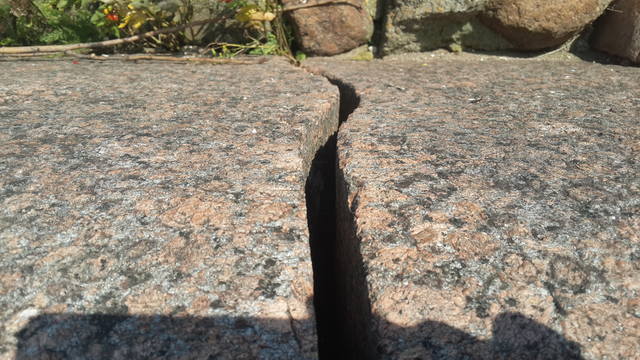

Ломается руками! Из такого «гнилого» гранита рапакиви, сооружения Петербурга явно не строили, добывая крепкий гранит из более плотных слоев.
В свете данной характеристики «гнилого камня», становится понятным, что «рапакиви» в те времена называли не весь финский гранит, а именно деструктированный крошащийся камень, что подтверждается описанием бурения из Горного журнала — «без трещин и не рапакиви»:

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:48
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Однако, в годы публикации сочинения Зембницкого, уже было хорошо известно, что финский гранит выветривается и разрушается. Причина была обозначена — зеленоватый минерал «лоталит», присутствующий в некоторых видах гранита (вероятно, выборгита) и окаймляющий тонкой оболочкой зерна полевого шпата. Известна была и зависимость долговечности гранита от крупности зерна при перепадах температур — «оси кристаллов при повышении и понижении температуры увеличиваются и уменьшаются в длине их... и Гранит, состоящий из крупных кристаллических зерен удобнее разрушается, нежели мелкозернистый Гранит».
Однако, из исторических описаний видно, что современники минералога не видели проблемы в использовании этого камня, и даже наоборот, считали его превосходным для строительства сооружений:

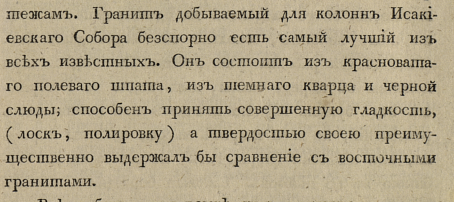

Монферран о финском граните, 1820г.

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:49
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
«Монумент Александру благословенному или подробное описание колонны...», 1833 (предположительно автор - полковник Экеспарре, сын помещицы, на чьей земле находились гранитные ломки).

Добыча гранита для строительства СПб в 18-19 веках (продолжение)

[^]
CHEKIST111
19.01.2021 - 10:51
Статус: Offline


Ярила

Регистрация: 13.04.15
Сообщений: 5323
Истина, как обычно, где-то посередине:

«...особенностью гранитов рапакиви является наличие в его структуре крупных овоидальных зерен калиевого полевого шпата. Такая овоидная структура начинает формироваться при температуре 900-950°С в условиях высокого давления. Различие в упругих константах и коэффициентах линейного температурного расширения породообразующих минералов в процессе остывания гранитов приводит к возникновению остаточных напряжений, величина которых достигает 50 МПа. Другой причиной возникновения остаточных напряжений в рапакиви являются зерна радиоактивного минерала циркона. Они образуют центры жесткого гамма-излучения, которые формируют локальные области деструкции, приводящие к образованию микро, а затем и макротрещин в гранитах.
Влияют на процесс трещинной деструкции рапакиви и внешние факторы, создающие знакопеременные поля температурных напряжений за счет климатических вариаций температуры и разрушающего влияния влаги в многократно повторяющихся сезонных циклах замораживания-оттаивания. Проникая в поры и микротрещины влага, превращаясь в лед в зимний период, увеличивает свой объем до 10% и вызывает сильный расклинивающий эффект, способствующий интенсивному росту микротрещин. Последующее слияние микротрещин приводит к образованию более крупных разрывов.»

— В.Н. МОРОЗОВ, д.т.н., проф., C.B. БЕЛОВ, д.г.-м.н.«ПЕТЕРБУРГСКИЕ БЕДЫ ГРАНИТА РАПАКИВИ», 2016

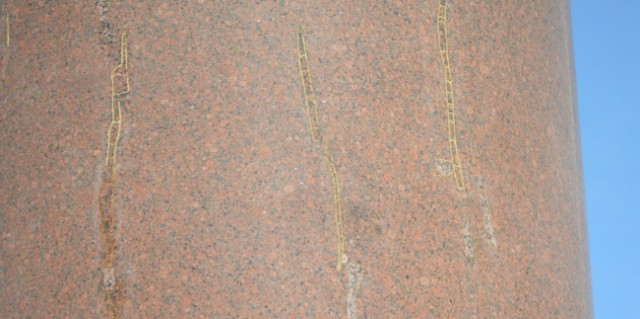

Отреставрированные (закрытые) трещины на Александровской колонне.
