Началась сборка "Ядерного космического буксира" (Ядерного Планетолёта).
Фото из цехов КБ "Арсенал"

6 фото + 1 видео via

1. Фермы для крепления систем охлаждения

ЯП - Ядерный Планетолёт

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
art179
14.09.2020 - 20:14
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55
2. "Холодильники"

ЯП - Ядерный Планетолёт

[^]
art179
14.09.2020 - 20:15
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55
3. Панели охладителей (из волокна)

ЯП - Ядерный Планетолёт

[^]
art179
14.09.2020 - 20:15
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55
4. Агрегатный отсек, внизу ионные двигатели (4 штуки)

ЯП - Ядерный Планетолёт

[^]
art179
14.09.2020 - 20:17
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55
5. Сложенные фермы (как телескопическая удочка или антенна)

ЯП - Ядерный Планетолёт

[^]
art179
14.09.2020 - 20:18
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55


6. Кадр из анимации, как оно должно выглядеть в космосе

ЯП - Ядерный Планетолёт

[^]
Tu95ms
14.09.2020 - 20:18
11
Статус: Offline


Юморист

Регистрация: 27.02.14
Сообщений: 412
интересно как и когда выводить на орбиту будут? И куда потом двинутся?

[^]
revun
14.09.2020 - 20:20
88
Статус: Offline


Балагур

Регистрация: 27.10.11
Сообщений: 816
art179, тебе товарищ майор разрешил такое выкладывать?
Хорошо, что я не стал ничего смотреть... тов. майор, я лично, ничего не видел и не знаю.
Ой, кина ещё нет, но не ломать вроде не просили.

Это сообщение отредактировал revun - 14.09.2020 - 20:21

[^]
vasyapupgen
14.09.2020 - 20:21
19
Статус: Offline


Приколист

Регистрация: 1.02.14
Сообщений: 239
Экспонат МАКС-2019

В нашей стране продолжается разработка транспортно-энергетического модуля ТЭМ с ядерной энергодвигательной установкой мегаваттного класса (ЯЭДУ). Появление такого образца, пригодного для эксплуатации, окажет серьезное влияние на дальнейшее развитие отечественной и мировой космонавтики. Пока же ТЭМ находится на стадии проектных работ, и недавно общественности вновь показали макет такого изделия в его актуальном виде.

ЯП - Ядерный Планетолёт

[^]
makahito
14.09.2020 - 20:22
-4
Статус: Offline


Ярила

Регистрация: 5.07.16
Сообщений: 15386
Планетолёт, т.е. на другие планеты летать? Круто.
Пока писал, увидел, что это макет(.

Это сообщение отредактировал makahito - 14.09.2020 - 20:22

[^]
vasyapupgen
14.09.2020 - 20:22
7
Статус: Offline


Приколист

Регистрация: 1.02.14
Сообщений: 239
Экспонат МАКС-2019

В последние годы неоднократно публиковались различные материалы по ТЭМ и ЯЭДУ для него. Среди прочего, разработчики показывали рисунки с возможным обликом такого образца. В конце августа в рамках салона МАКС-2019 состоялась первая демонстрация нового макета ТЭМ, отражающего нынешние взгляды на этот проект. Макет присутствовал в павильоне «Роскосмоса» на стенде КБ «Арсенал».

Нынешний вариант облика ТЭМ заметно отличается от демонстрировавшихся ранее версий, но сохраняет определенные их черты. В частности, сохранены общие положения компоновки агрегатов и подходы к конструированию. При этом присутствует ряд характерных отличий.

Наиболее крупным элементом макетного модуля является телескопическая четырехсекционная ферма круглого сечения, являющаяся основой для монтажа агрегатов. Ее головная часть оснащена конической фермой и закрытым отсеком. На боках фермы закреплены шесть панелей системы охлаждения. Хвостовой отсек ТЭМ выполнен в виде закрытого прямоугольного корпуса. Спереди на нем закреплена основная ферма, на бортах – солнечные батареи. В корпусе помещаются ракетный двигатель нового типа и другие агрегаты.

Новое и старое

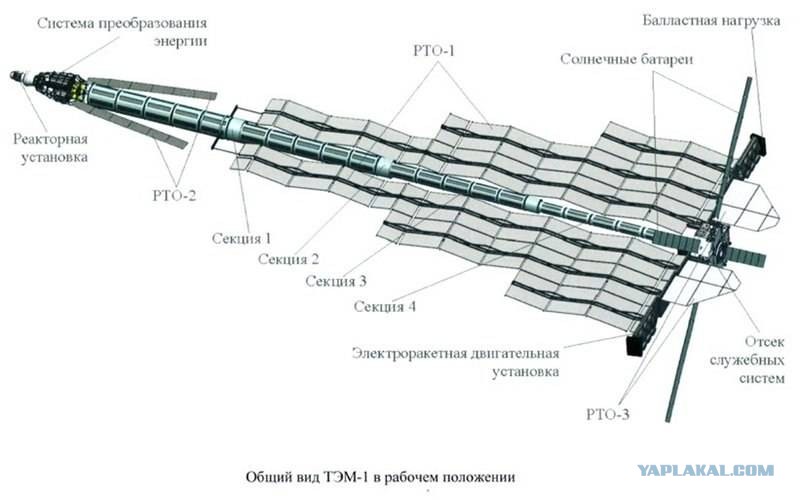

Ранее в публикациях на тему ТЭМ и ЯЭДУ фигурировали изображения с техникой иного облика. Согласно одной из поздних версий проекта, в основе транспортно-энергетического модуля должна лежать продольная раздвижная ферма квадратного сечения и большого удлинения, облегчающая вывод изделия на орбиту. В ее головной части помещается отсек с реактором, в хвостовом – электроракетный двигатель и другие системы, размещенные на раскрываемых опорах. Вдоль несущей фермы планировалось разместить средства охлаждения.

Макет от КБ «Арсенал» имеет ряд характерных черт и отличается от более старых изображений. В первую очередь, его отличают конструкция основной фермы и компоновка агрегатов. Для нового варианта ТЭМ характерна более массивная несущая ферма иной конструкции. Также он лишился Х-образных хвостовых балок, раскрываемых в полете и несущих часть приборов.

Конструкция макета позволяет предполагать изменение компоновки. Возможно, теперь крупный хвостовой корпус вмещает не только электроракетный двигатель, но и ядерный реактор с сопутствующими системами. В таком случае головной корпус меньших размеров может использоваться для размещения систем управления или иной аппаратуры.

На разных схемах ранее фигурировали отличающиеся конфигурации систем охлаждения. То же относится и к новому макету. На этот раз для излучения излишнего тепла в пространство предлагается использовать шесть панелей-излучателей, установленных вдоль фермы в виде трех параллельных «плоскостей». Ранее предлагались иные конфигурации охладителей, в т.ч. агрегаты большей площади, занимавшие едва ли не всю длину несущей фермы.

В ноябре прошлого года телестудия «Роскосмоса» опубликовала ролик, показывавший возможный облик будущего ТЭМ с ЯЭДУ. Такой вариант модуля серьезно отличался от демонстрировавшихся ранее. При сохранении линейной архитектуры на основе раздвижной фермы такой ТЭМ должен был иметь хвостовые агрегаты, выполненные в виде незамкнутого цилиндра. В таком виде следовало выполнить силовую установку, охлаждение и т.д.


ЯП - Ядерный Планетолёт

[^]
vasyapupgen
14.09.2020 - 20:22
8
Статус: Offline


Приколист

Регистрация: 1.02.14
Сообщений: 239
Нетрудно заметить, что нынешний макет ТЭМ отличается и от «прошлогодней» версии облика. При этом по своему виду и конструкции он гораздо ближе более ранним версиям проекта.

Технические задачи

Проект ТЭМ отличается высочайшей технической сложностью и для его успешной реализации необходимо решить массу особых задач. Для создания такого модуля нужны новые конструкции узлов и агрегатов, новые технологии и материалы с особыми характеристиками. Необходимость решения всех этих задач привела к тому, что разработка ЯЭДУ и ТЭМ ведется целым рядом предприятий из состава «Роскосмоса» и «Росатома».

В разное время в публикуемых материалах присутствовали отличающиеся варианты ТЭМ, и причиной этого можно считать именно общую сложность проекта. Успехи в поиске решений тех или иных задач приводил к соответствующим изменениям общего облика модуля. Соответственно, последний на данный момент макет ТЭМ от КБ «Арсенал» показывает нынешние взгляды на проект.

По известным данным, в качестве основы для ЯЭДУ выбран газоохлаждаемый ядерный реактор на быстрых нейтронах. В первом контуре системы охлаждения будет применена гелий-ксеноновая смесь. В активную зону поместят топливо с повышенной степенью обогащения. Температура активной зоны будет достигать 1500°K. Планируется обеспечить высочайший ресурс конструкции, позволяющий эксплуатировать ТЭМ в течение 10-12 лет.

Ядерные энергоустановки такого рода и с такими характеристиками пока не создавались и не эксплуатировались. Для строительства подобной конструкции необходимы материалы с высокой стойкостью к тепловым и механическим нагрузкам. Также необходимо отработать саму конструкцию, чтобы при требуемой мощности она имела приемлемые габариты и массу.

Имеются сложности в сфере систем охлаждения. ЯЭДУ мегаваттного класса должна рассеивать в пространство сопоставимые объемы тепловой энергии. Современные радиаторы для космической техники пока не могут похвастать такими характеристиками. Так, система охлаждения МКС сбрасывает в пространство ок. 70 кВт тепловой энергии – это в разы меньше необходимого для ЯЭДУ и ТЭМ.

Прорабатываются разные варианты охладителей для ТЭМ, что отражается на рисунках и при сборке макетов. По-видимому, набор плоских радиаторов на макете от «Арсенала» на данный момент считается наиболее выгодной конструкцией с оптимальными характеристиками. Впрочем, вполне возможно, что и эта система не будет окончательным вариантом.

При всех сложностях, в рамках проекта ТЭМ достигнуты заметные успехи. Так, несколько лет назад начались испытания электроракетного двигателя ИД-500, созданного специально для будущей ЯЭДУ. В 2017 г. такое изделие проработало на стенде 300 часов, показав мощность 35 кВт.

Источник

Это сообщение отредактировал vasyapupgen - 14.09.2020 - 20:23

ЯП - Ядерный Планетолёт

[^]
nynkuн
14.09.2020 - 20:22 [ показать ]
-46
MPR
14.09.2020 - 20:28
129
Статус: Offline


Ярила

Регистрация: 22.01.16
Сообщений: 4621
Цитата (Tu95ms @ 14.09.2020 - 20:18)
интересно как и когда выводить на орбиту будут? И куда потом двинутся?

Вангую выводить будут Ангарой, а двигаться на такой штуке можно хоть до Юпитера и обратно, до Марса обещают несколько месяцев вместо нескольких лет.
ЗЫ
Щас подтянутся ценители дизайнерских сапог от Илона маска и все обосрут конечно же....
ЗЫЗЫ
Самая мякотка
Реактор там одноразовый, в смысле один раз на 10 лет. Поставил включил и как ледокол Ленин можно не париться ксенон только в ионники подливай. Неужели таки человечество выходит на качественно новый уровень освоения солнечной (хотя бы) системы, когда космический корабль становится реально многоразовым как автомобиль и челночит между планетами как электричка. Эпохальное событие ащпе то...

[^]
Oldham
14.09.2020 - 20:30
1
Статус: Offline


Весельчак

Регистрация: 11.02.16
Сообщений: 127
Цитата (MPR @ 14.09.2020 - 20:28)
Вангую выводить будут Ангарой, а двигаться на такой штуке можно хоть до Юпитера и обратно, до Марса обещают несколько месяцев вместо нескольких лет.
ЗЫ
Щас подтянутся ценители дизайнерских сапог от Илона маска и все обосрут конечно же....
ЗЫЗЫ
Самая мякотка
Реактор там одноразовый, в смысле один раз на 10 лет. Поставил включил и как ледокол Ленин можно не париться ксенон только в ионники подливай. Неужели таки человечество выходит на качественно новый уровень освоения солнечной (хотя бы) системы, когда космический корабль становится реально многоразовым как автомобиль и челночит между планетами как электричка. Эпохальное событие ащпе то...

Интересно. А где можно почитать об этом?
Если можно ссылку.

Размещено через приложение ЯПлакалъ

[^]
Йоссариан
14.09.2020 - 20:32
27
Статус: Online


Юморист

Регистрация: 17.01.13
Сообщений: 490
Подкидываю название. "Тахмасиб".
Первая ассоциация, когда это увидел:

ЯП - Ядерный Планетолёт

[^]
PaSquirrel
14.09.2020 - 20:33
29
Статус: Offline


Ярила

Регистрация: 6.03.14
Сообщений: 9580
Главное , что ядерный! Все ядерное у нас работает. Кстати, товарищи , объясните, а как оно охлаждается в космосе, если там нечему тепло передавать?

[^]
DensMan
14.09.2020 - 20:35
6
Статус: Offline


Ярила

Регистрация: 28.09.09
Сообщений: 3957
Круто будет если реализуют проект, выглядит вполне футуристично!

Размещено через приложение ЯПлакалъ

[^]
mrzorg
14.09.2020 - 20:36
13
Статус: Online


Ярила

Регистрация: 3.03.10
Сообщений: 20484
Цитата (Йоссариан @ 14.09.2020 - 19:32)
Подкидываю название. "Тахмасиб".
Первая ассоциация, когда это увидел:

Не первая. Первая воть: gigi.gif

Думаю, комментарии излишни. Батутострой на марше. bravo.gif

ЯП - Ядерный Планетолёт

[^]
MPR
14.09.2020 - 20:36
12
Статус: Offline


Ярила

Регистрация: 22.01.16
Сообщений: 4621
Цитата (Oldham @ 14.09.2020 - 20:30)

Интересно. А где можно почитать об этом?
Если можно ссылку.

Проблема в том, что почитать почти нигде
На тыртубе есть канал Конанихина, он там периодически рассказывает теоретическую часть и даёт ссылки на источники. Но факт, до настоящего момента из реальной инфы были только макеты на выставках, а тут оказывается уже прототип почти собран. Так что ищите по фамилии Конанихин.

[^]
M06
14.09.2020 - 20:36
0
Статус: Offline


Весельчак

Регистрация: 4.03.14
Сообщений: 179
Как будут поднимать ? Сколько раз поднимать? Как будут собирать и где и кто?

[^]
Чебуратило
14.09.2020 - 20:36 [ показать ]
-27
MPR
14.09.2020 - 20:38
27
Статус: Offline


Ярила

Регистрация: 22.01.16
Сообщений: 4621
Цитата (makahito @ 14.09.2020 - 20:22)
Планетолёт, т.е. на другие планеты летать? Круто.
Пока писал, увидел, что это макет(.

Это не макет, это прототип, сие есть две большие разницы. Прототип работает, макет нет.

[^]
art179
14.09.2020 - 20:39
18
Статус: Offline


Шутник

Регистрация: 25.01.14
Сообщений: 55
Цитата (PaSquirrel @ 14.09.2020 - 23:33)
Главное , что ядерный! Все ядерное у нас работает. Кстати, товарищи , объясните, а как оно охлаждается в космосе, если там нечему тепло передавать?

Ответ в видео (будь оно неладно). Через теплообменники - панели чёрного цвета площадью до 400 квадратных метров (для Марсианского Экспедиционного Комплекса)

[^]
Зяблuк
14.09.2020 - 20:40 [ показать ]
-130
