Будучи школьником ходил в авиамодельный кружок и успел собрать схематичку. Это заняло у меня почти целый учебный год! Для пятиклассника - это вечность. Спустя много лет решил повторить тот триумф. У моделистов эта модель считается "простейшей".
Выбрал схематичку из «Моделист-конструктор» за 1986 год, №11 стр 21.

Будет много фото

Собираем схематическую модель планера

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Lipielker
13.08.2020 - 11:00
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Все начинается с постройки чертежей в масштабе 1:1. Даже сейчас наделал кучу ошибок и несколько раз перечерчивал отдельные детали.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:00
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

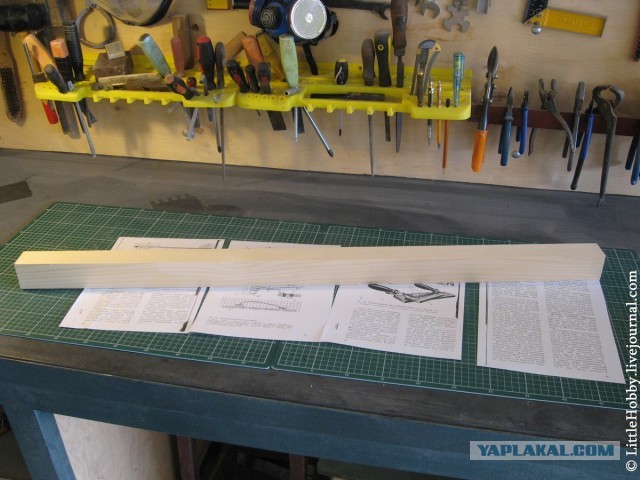

Планер будет сделан из сосны - это должна быть хорошо просушенная прямослойная сосна.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:01
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
В конструкции модели есть множество элементов из гнутой древесины. Один из них - нервюры. В авиамодельном кружке мы делали их из бамбуковых реек 2х3 мм. И гнули при помощи паяльника по шаблону. Но в этот раз решил идти по другому пути. Во-первых, быстро найти бамбук не удалось. Во-вторых, нервюр много и они должны быть одинаковые. Делать их по одной не хотелось. Вот и в статье в М-К предлагается сделать станочек для оптового изготовления нервюр. Предлагаемый способ немного модифицировал в соответствии с располагаемыми возможностями и материалами.
На миллиметровой бумаге чертим необходимый профиль нервюры:

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:01
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

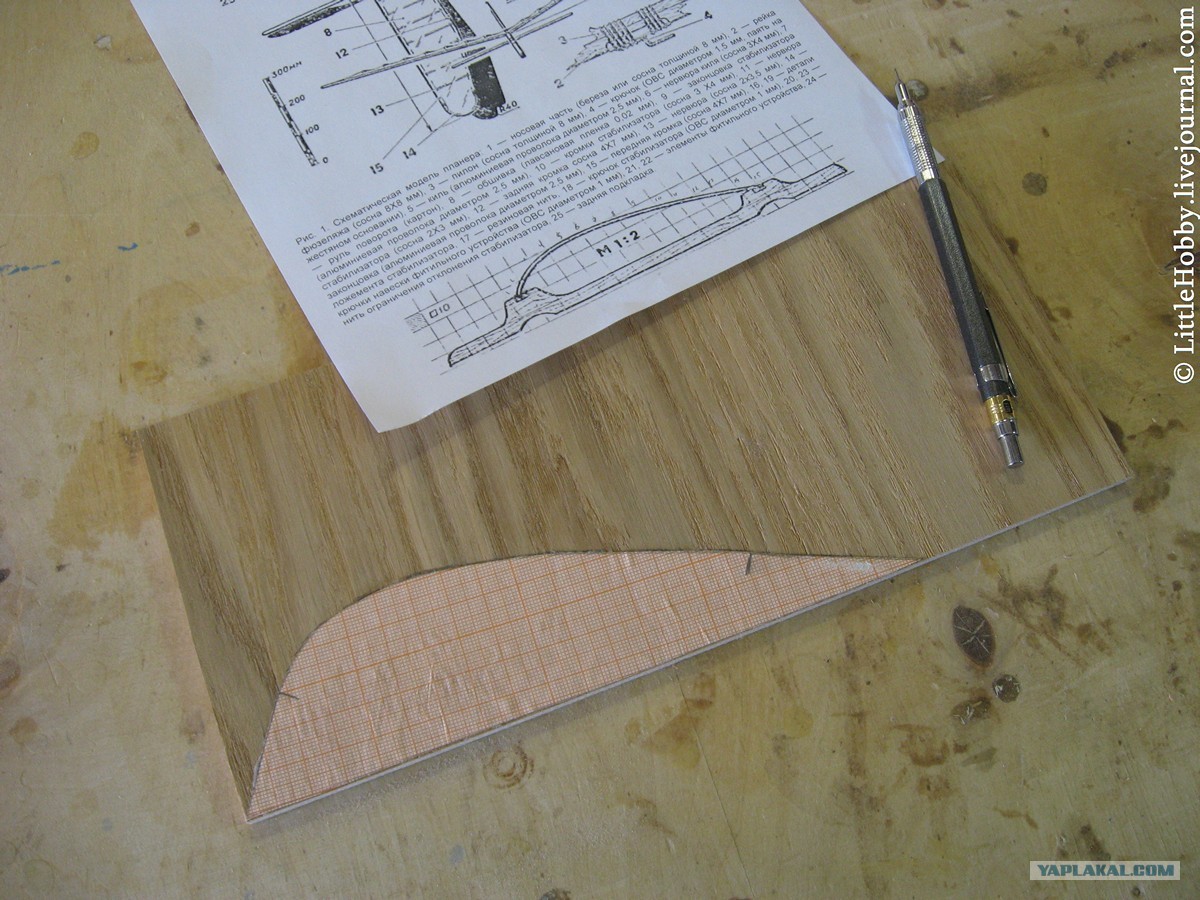

Переносим этот профиль на кусок МДФ

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:01
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
И доводим профиль будущего шаблона до совершенства

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:02
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Из фанеры пилим заготовки для будущего станка. Брал водостойкую фанеру 18 мм

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:02
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

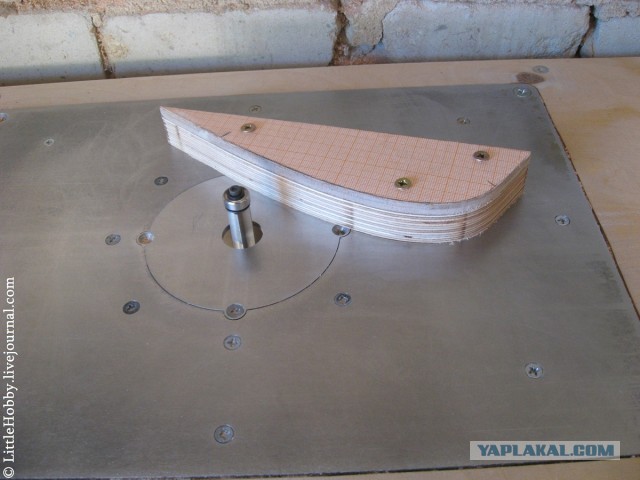

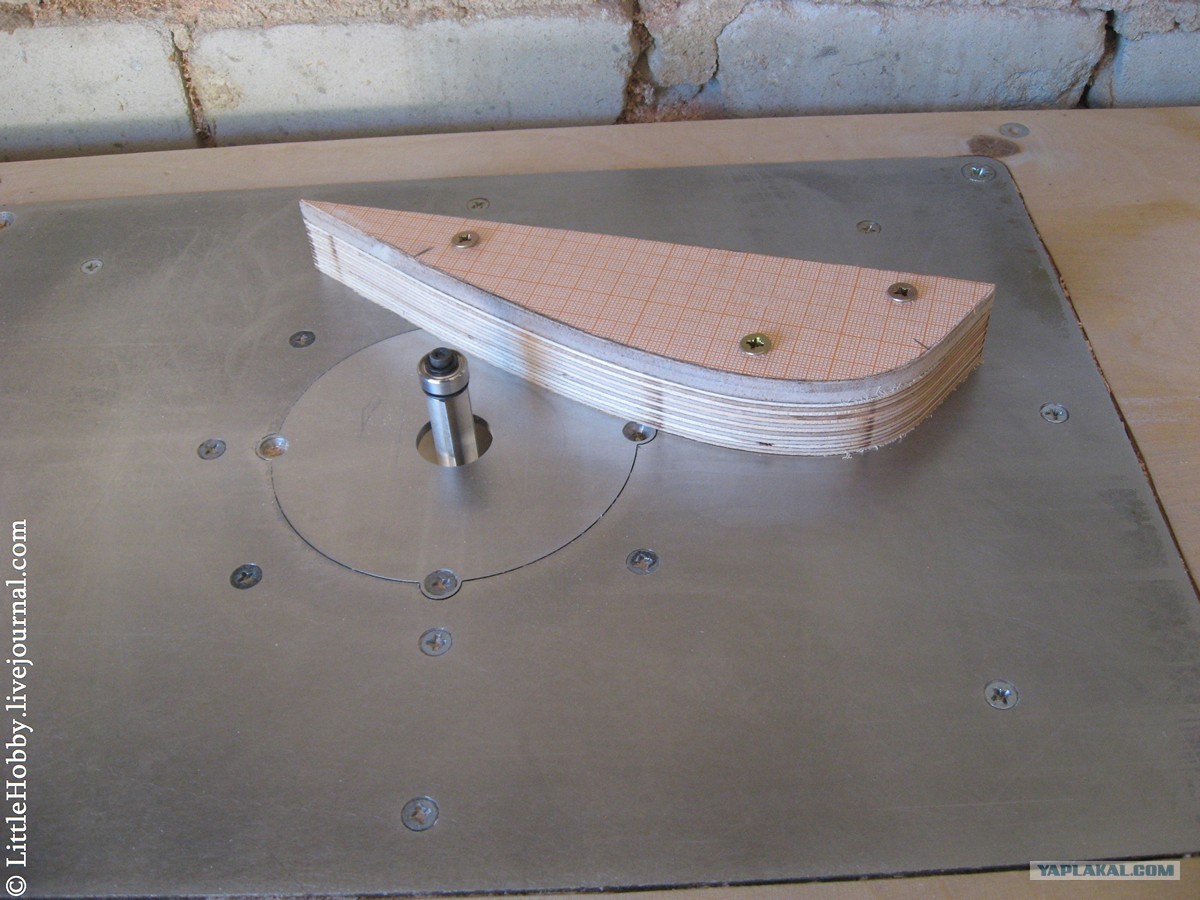

Каждую заготовку грубо обрезаем на каретке. И обрабатываем копировальной фрезой по шаблону. Через некоторое время шаблон из МДФ немного деформировался, поэтому шаблонами стали предыдущие заготовки

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:03
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Клеим основание будущего станочка

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:04
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Далее надо установить шпильки. Решил просто приварить шпильки к полосе 4х50. Полосу притянул к основанию станка саморезами и установил на нее пластиковые ножки.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:04
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
По мне, такое решение достаточно надежно и не менее элегантно.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:05
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Нервюры (поперечные рейки крыла) сделаны из сосновых реек 2х3 мм. Отмачиваем их в течение часа при комнатной температуре

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:05
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

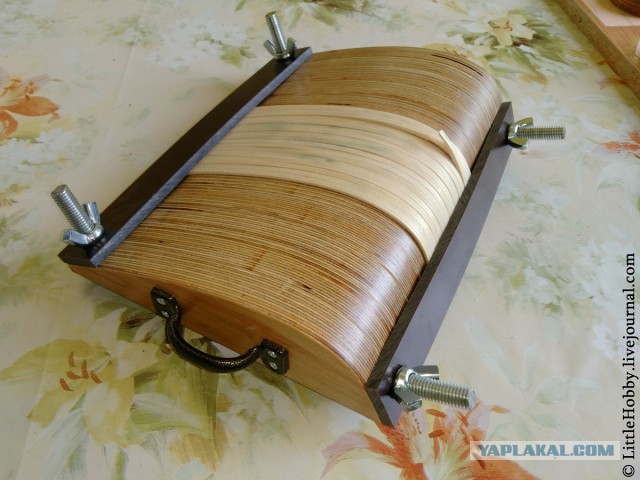

И закладываем в станок. Одна заготовка лопнула, поэтому нервюры делаем с запасом.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:05
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

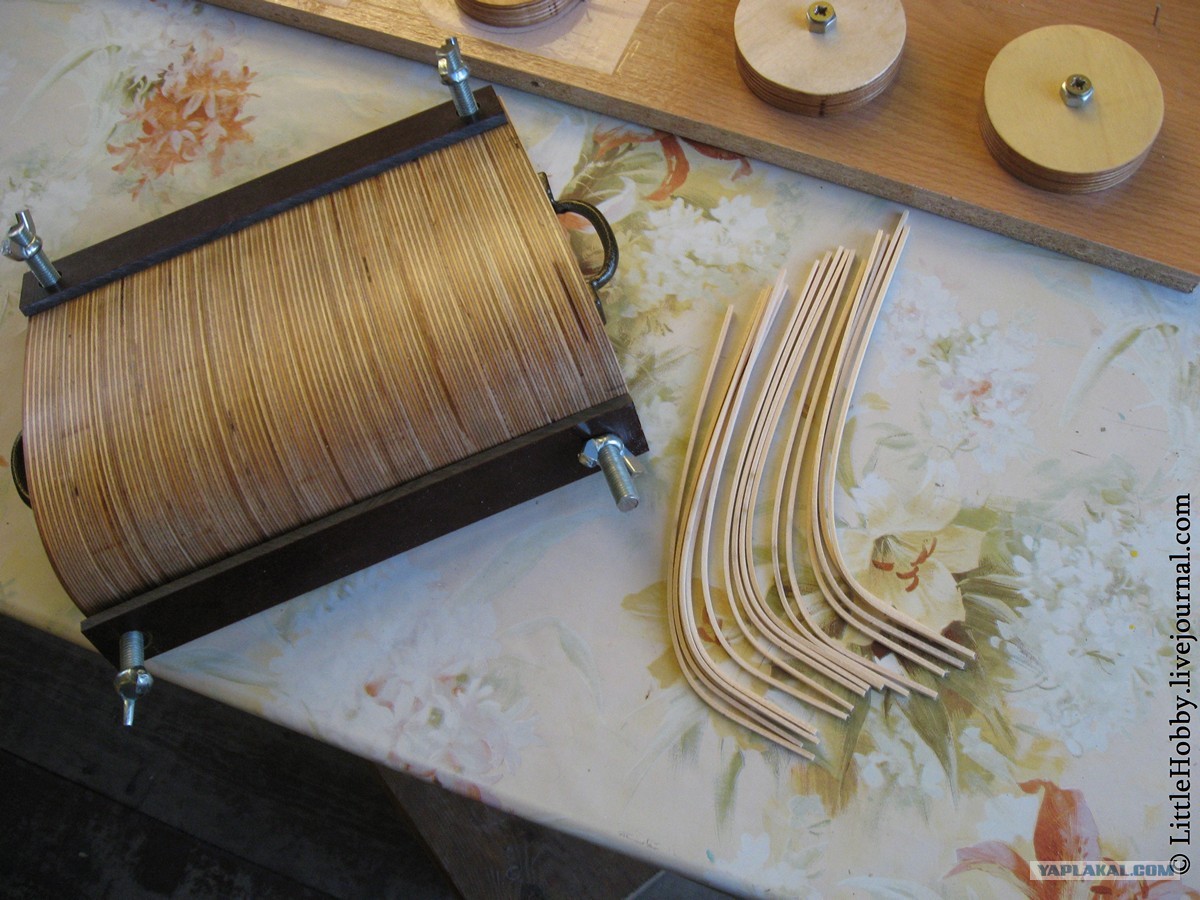

Быстро, удобно, с хорошей повторяемостью.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:06
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

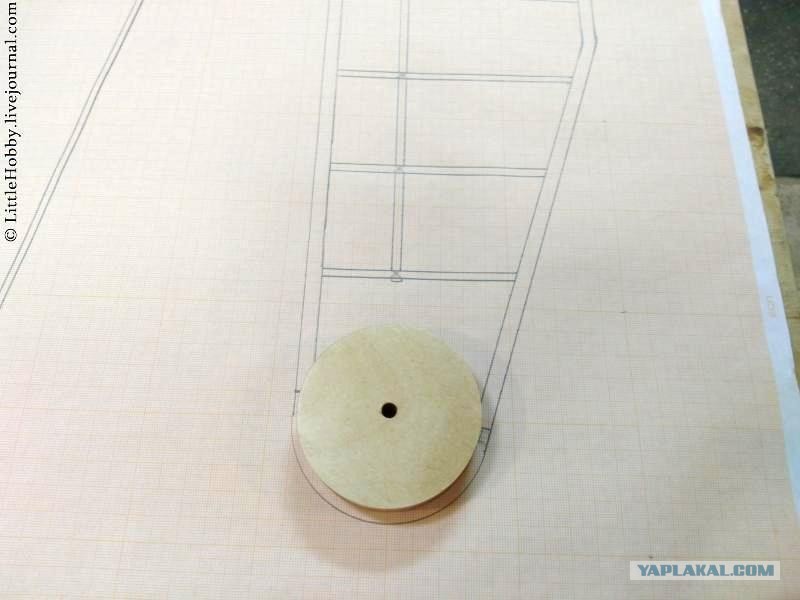

Законцовки крыльев тоже сделаны из гнутой древесины. Шаблоны нужного размера сделал из фанерных шайб

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:07
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Законцовки крыльев тоже сделаны из гнутой сосны

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:08
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

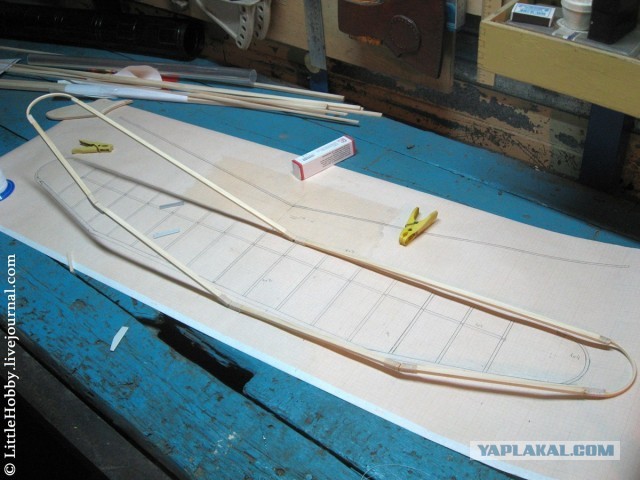

На что рассчитывали авторы статьи в Моделист-конструктор, когда предлагали гнуть рейки 4х7 всего лишь увлажнив места будущих «переломов»?! Передняя кромка крыла имеет только один сгиб толщиной 4 мм, а вот задняя сгибается еще и на сужение, а там надо гнуть аж 7 мм!

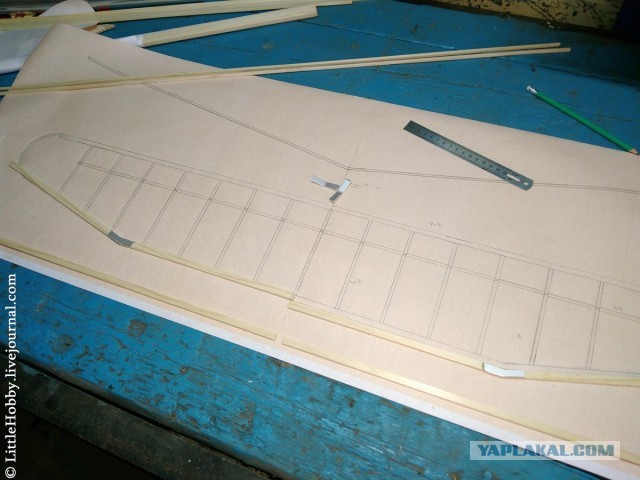

Подумав решил все сгибы делать, закрепив концы реек на алюминиевых пластинках толщиной 2 мм


Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:09
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Концы крепил на эпоксидную смолу с обмоткой армированной нитью.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:09
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Соединение получается прочным и точным

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:09
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

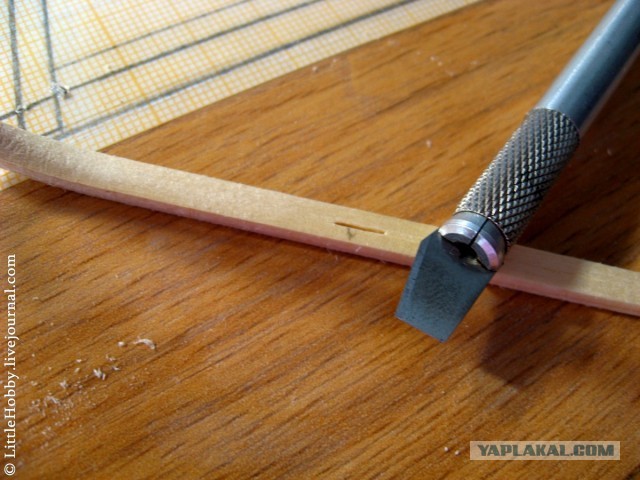

Нервюры устанавливаются в прорези в передней и задней кромках крыла. Прорези делал обломком скальпеля - очень удобно.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:10
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

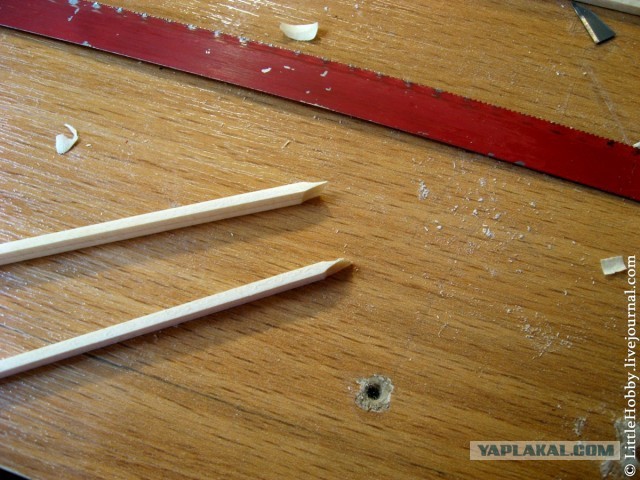

Нервюры на концах заостряются

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:10
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Все клеил клеем супер ПВА

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:10
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Добавил в конструкцию крыла лонжерон - рейку, которая крепится к нервюрам в верхней части. Он нужен чтобы при взлете крылья не сложились под воздействием встречного воздуха.

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:11
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100
Когда занимался в кружке, то там была такая традиция: каждой модели давалось имя - название птицы. И носовая часть изготавливалась в виде этой птицы с фигурным выпиливанием ручным лобзиком, резьбой по дереву, раскрашиванием и лакированием. Получалось ярко и очень индивидуально. У меня самолет назывался воробей, но носовая часть почему-то была в виде синицы. Но это была очень красивая синица. Изготавливал ее несколько недель.
Сейчас решил делать все проще))

Собираем схематическую модель планера

[^]
Lipielker
13.08.2020 - 11:12
Статус: Offline


Весельчак

Регистрация: 17.12.16
Сообщений: 100

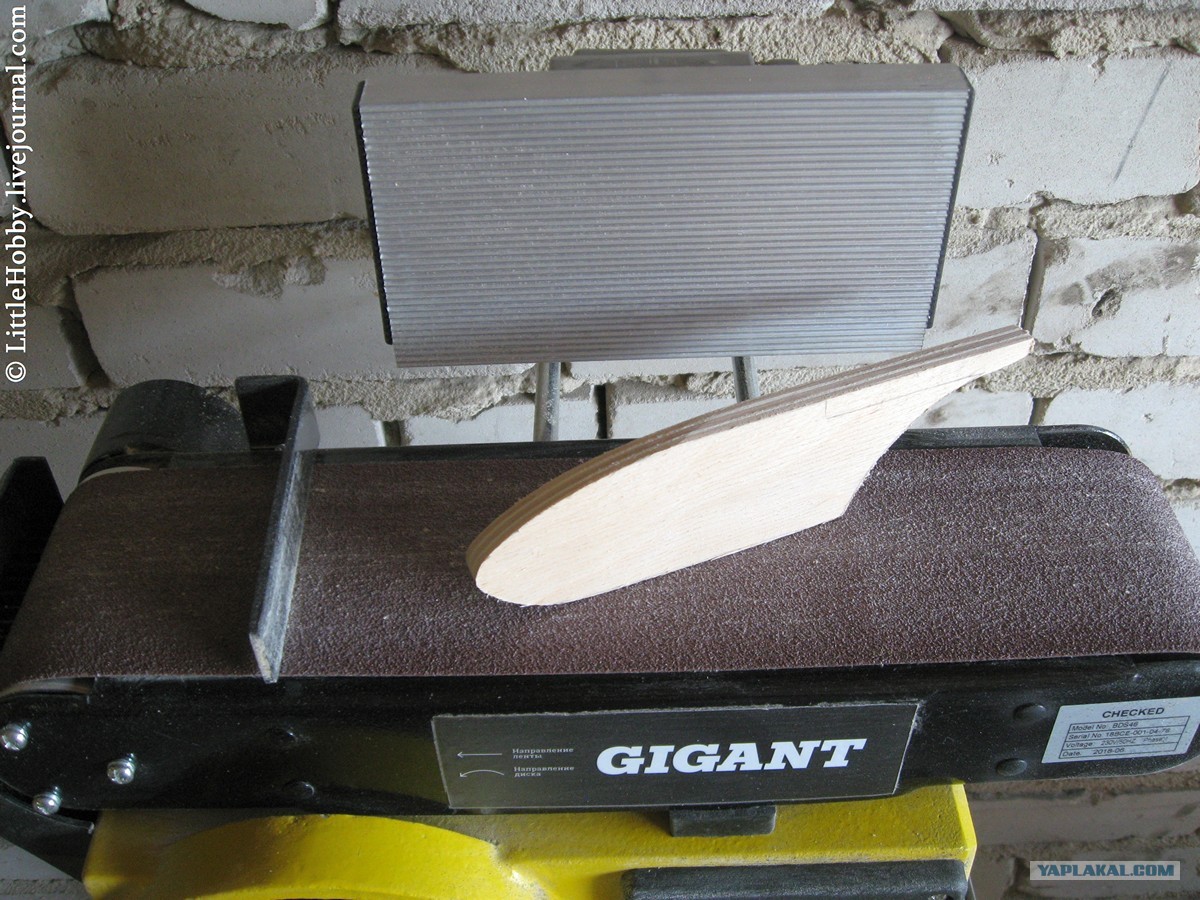

Фанера 10 мм, электролобзик и шлиф-лента. Можно было обойтись без станка - закрепив ленту на столе
