Собираем схематическую модель планера

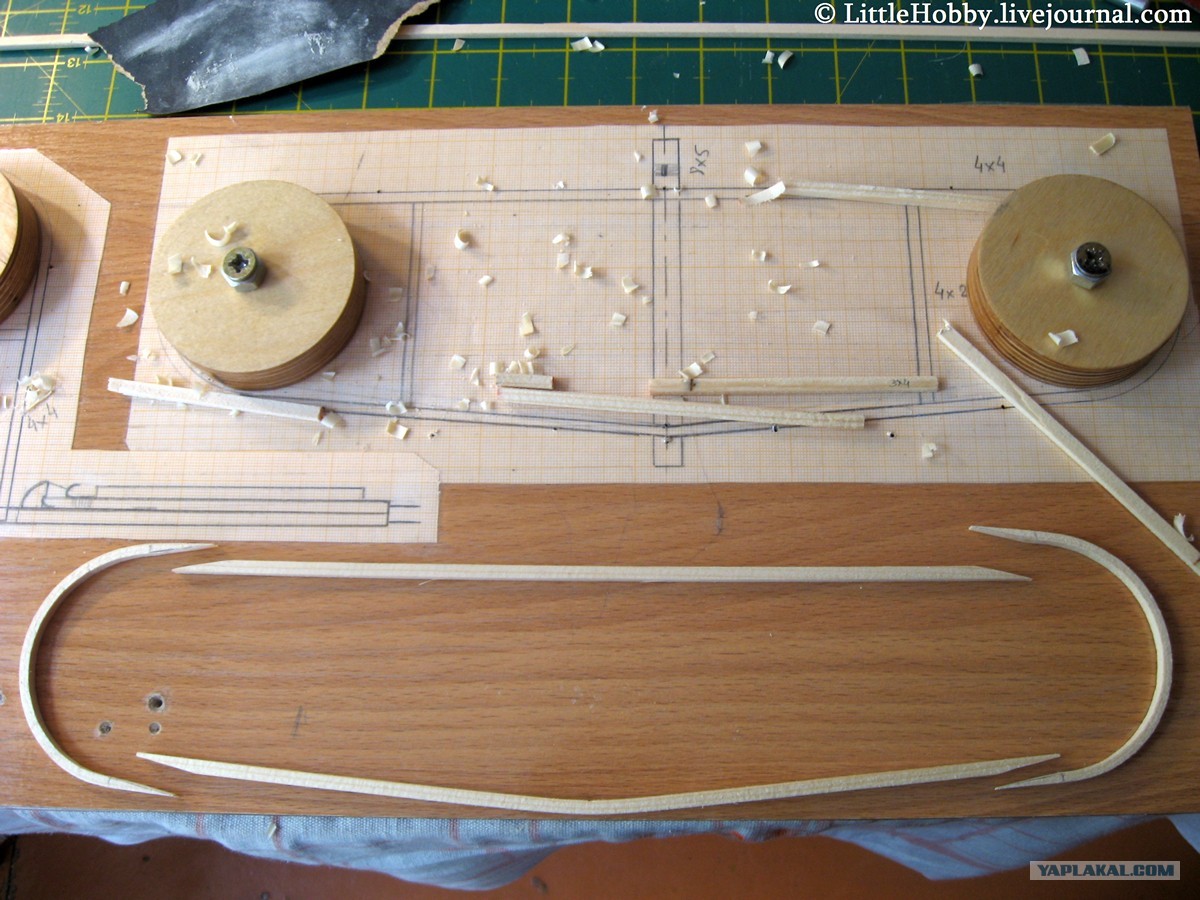

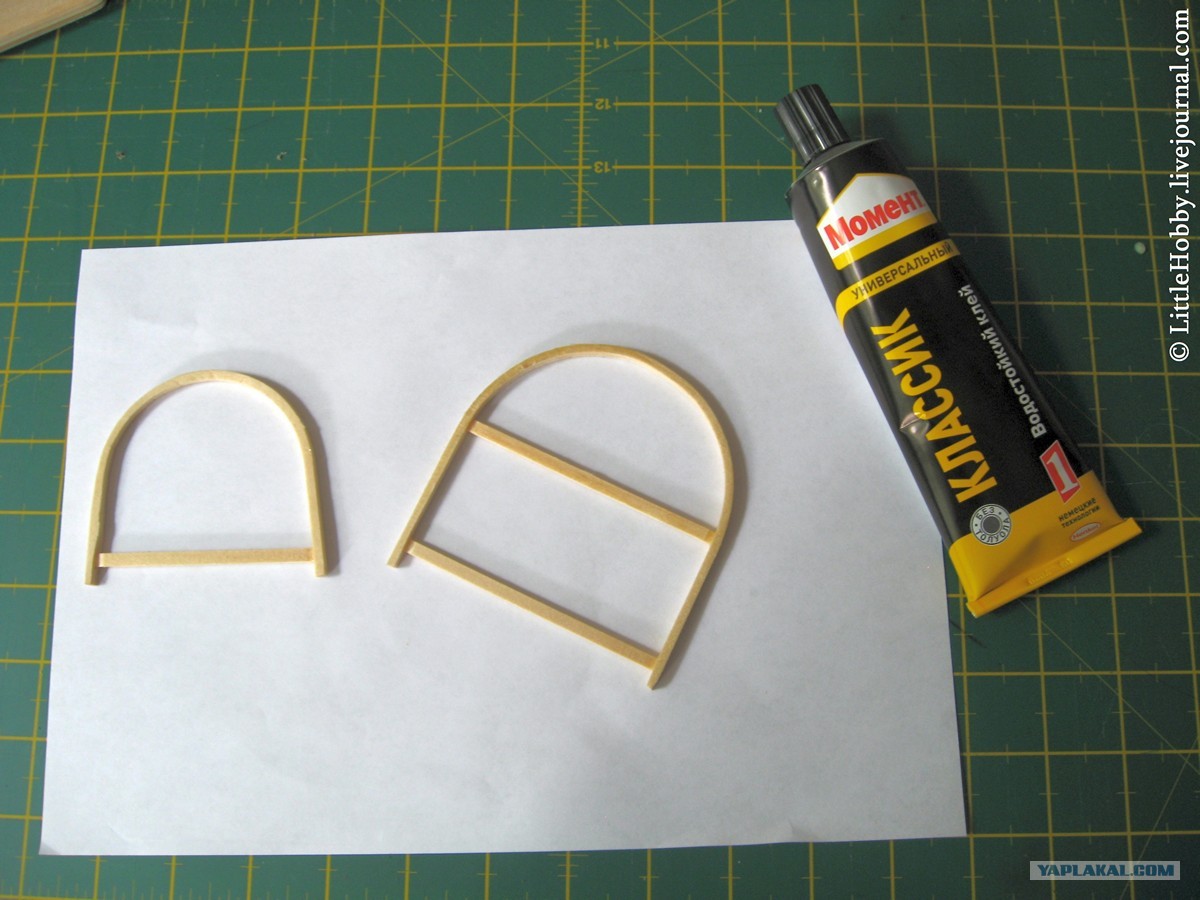

Детали стабилизатора гнем по уже отработанной технологии. Законцовки с кромками собираем на ус с обмоткой нитью.

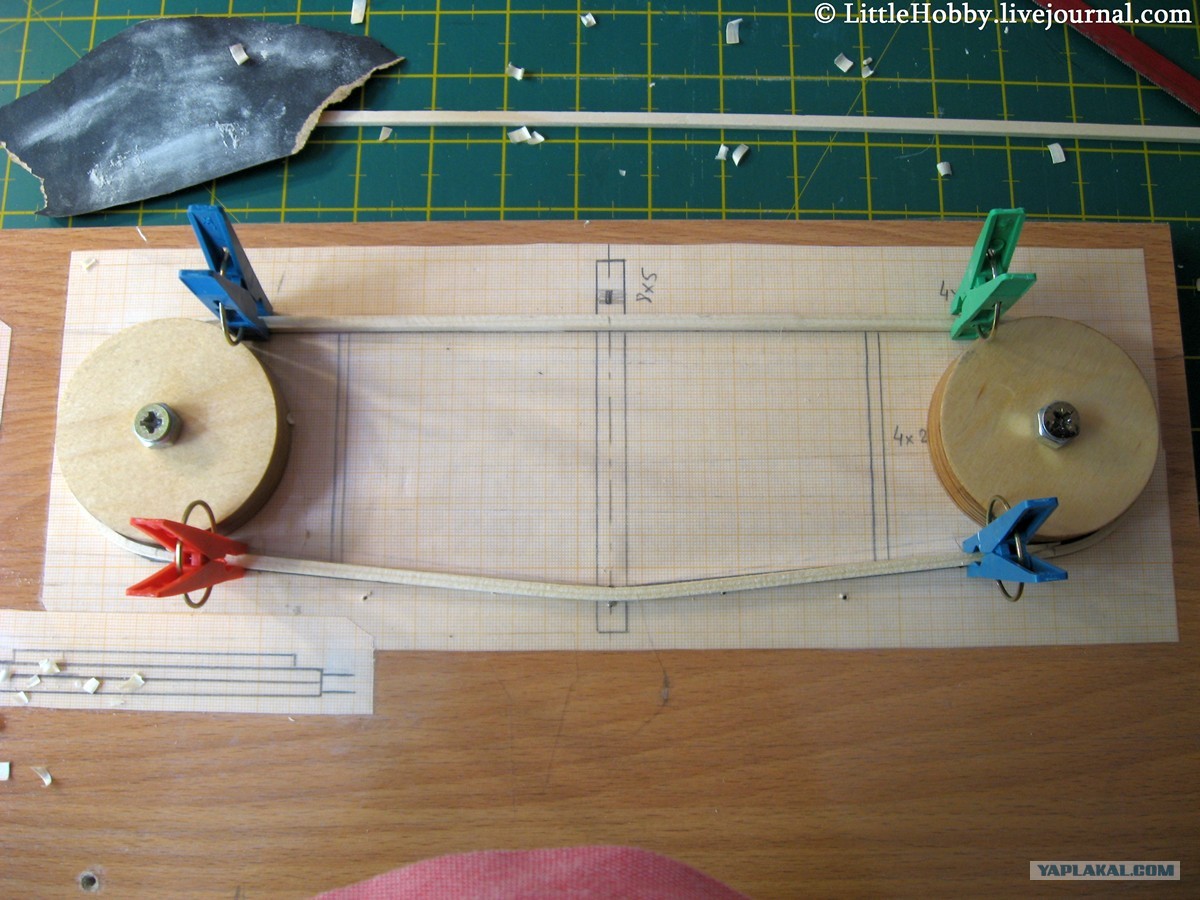

И клеим прямо в кондукторе, чтобы добиться максимальной точности

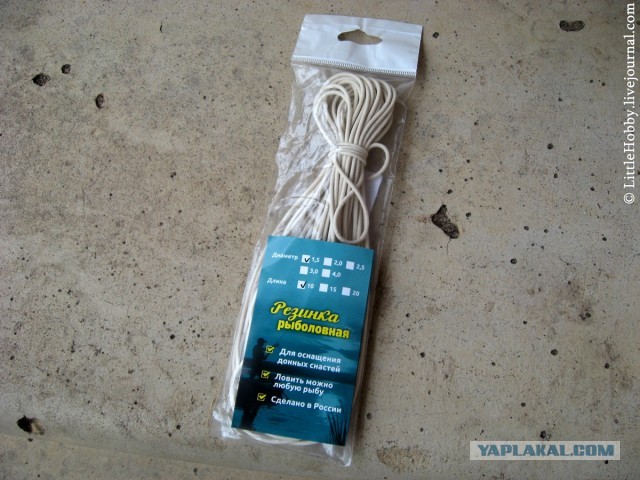

Крыло и стабилизатор приматываются (или прибинтовываются) к фюзеляжу рыболовной резинкой. Вспоминаю, как крепили их обрывками резинки буквально по паре сантиметров, наматывая их (резинки) по несколько штук. А они еще и продолжали рваться при этом)))

Каркас планера готов. Далее обтяжка крыльев лавсаном. Лавсан есть в любом цветочном ларьке, но почему-то далеко не во все согласились его продать. Поэтому взял с запасом))

Это сообщение отредактировал Lipielker - 13.08.2020 - 11:25

Помню, что клеили лавсан клеем БФ-6. Он продается в аптеках и им заклеивают раны. Но, похоже, это был какой-то другой БФ-6, потому что ни намека за склеивание.
После того, как с наскока не смог обтянуть крыло, перешел к экспериментам с тестовыми деталями.
Пробовал наносить клей на рейки и подсушивать, а потом прикладывать лавсан (клей сохнет моментально). Потом пробовал быстро клеить лавсан на свежий клей. После этого пытался сделать приварку мелким дорожным утюгом с массивной подошвой. Делал приварку при разной температуре. От терпимой на ощупь до прожигания лавсана - ни намека на прочное приклеивание.
Результат ноль.
Опять помогли тематические форумы. Там навели на Момент-1, который справился!

Это сообщение отредактировал Lipielker - 13.08.2020 - 11:26

Клей наносится только на каркас. Даёте клею подсохнуть, накладываете лавсан, подсохший клей даёт возможность корректировать наложение плёнки. Далее привариваете плёнку к каркасу утюжком.
В нашем авиамодельном кружке на крылья клеились бумажные буквы (нарисованные и раскрашенные вручную). На одном крыле - название модели, а на другом код, зашифровывающий номер группы, автора и порядковый номер модели у автора. Получалось что-то вроде бортового номера.

Это сообщение отредактировал Lipielker - 13.08.2020 - 11:27

Ээх ностальгия. Как же было здорово в кружках ,интересно было а сейчас дети рептилоиды комп, телефон не все конечно не все

Были сомнения по поводу того, что от натяжки лавсана утюгом крылья может "повести". Поэтому во время обтяжки вспотел как сапер, но обошлось. Крылья не повело.

Наш авиамодельный кружок делился на две команды, чтобы создать дух соперничества. Одна команда красила свои модели зеленкой. А другая - густо разведенной марганцовкой. Сразу было ясно чьих будешь)) Красились ваткой, руками, рукавами, животами, иногда носами - помню, потому что был из "зеленых". Понятное дело, что ложились эти покрытия мягко говоря не ровно))) Зато веса почти не добавляли.
Сейчас марганцовка запрещена к свободной продаже. Кто бы мог подумать!!!

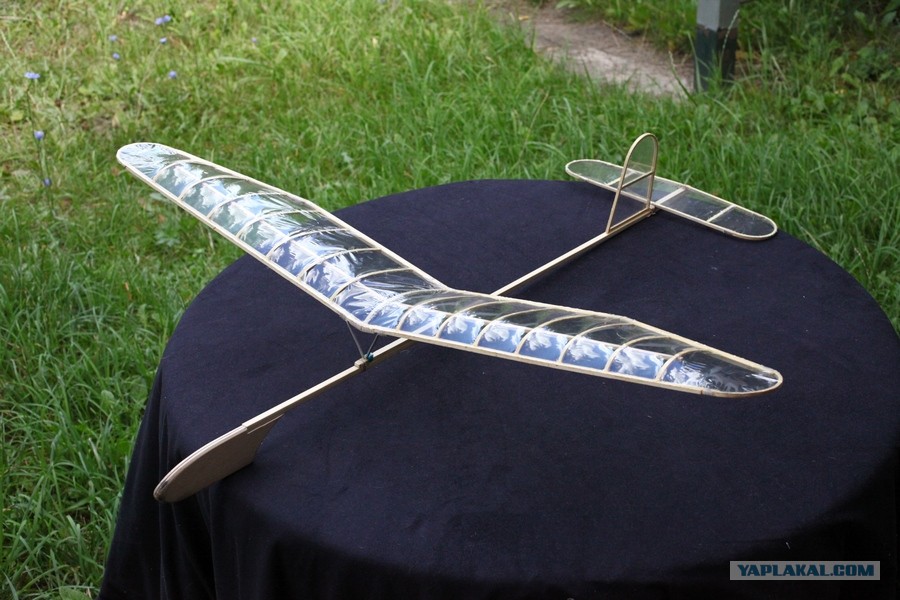

Схематическая модель планера готова!

Еще вид

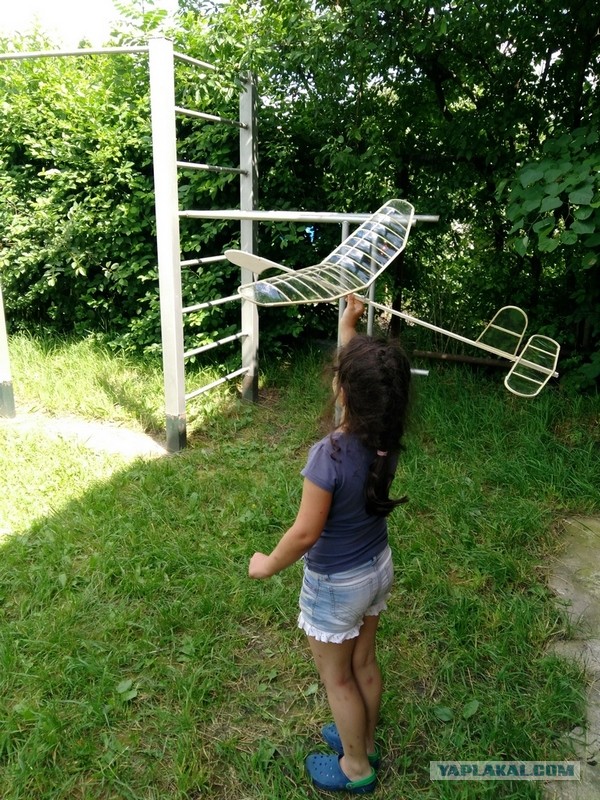

А теперь самое интересное - запуск!
Запускается планер на леере двумя пионерами.

Видео бы ещё, как летает посмотреть.

Размещено через приложение ЯПлакалъ

Ну наконец! Тестовые полеты:





Это сообщение отредактировал Lipielker - 13.08.2020 - 11:30

Всем спасибо за внимание!

Это сообщение отредактировал Lipielker - 13.08.2020 - 11:46
