Москва сливает, или как устроена канализация

Жизнь современного города невозможна без системы канализации. Мне удалось посмотреть, как работает канализационная станция. Поэтому давайте пройдемся по центральной насосной канализационной станции!

20 фото © kronos via

Но сначала немного истории. 30 июля 1898 года была открыта первая в Москве насосная канализационная станция. Собственно, вот она. Здание построено архитектором Геппнером и является объектом культурного наследия:

Это, между прочим, крупнейшая насосная станция в Европе, обслуживает центр и северо-восток города.

Вода из наших квартир попадает сюда — в так называемое «грабельное помещение».

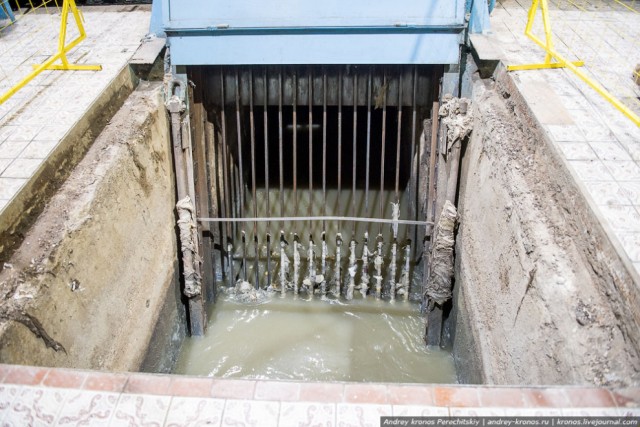

Этими решётками задерживается крупный мусор:

Да, несмотря на то, что ливневая канализация к Мосводоканалу не относится, крупный мусор в виде досок, канистр и прочего также сюда попадает.

Всего здесь 6 каналов, по которым вода приходит к решёткам.

Следующий этап — насосный зал. Вертикальные насосы перекачивают воду в направлении Курьяновских или Люберецких очистных сооружений.

Каждый насос перекачивает 9 тысяч кубов в час.

В сутки Москва «потребляет» в нынешнее время около 2,5 млн кубометров воды. Зимой — около 4-х (летом не работают школы, многие жители в отъездах и т.д.). Что же касается параметра день/ночь, то раньше коэффициент разницы между дневными и ночными объемами был 1.6 за счёт заводов, работающих круглосуточно. Сейчас много заводов в Москве закрыто или выведено за город, поэтому коэффициент уже 2-2.5. Это создаёт сложности для работы канализации, но справляются.

Дни максимального водоотведения — т.е. когда Москва сливает больше всего воды в сутки:

— 30-31 августа — когда школьников «отмывают» после дач и готовят к учебному году. Как это ни смешно звучит — но так и есть. Если 31 августа выпало на воскресенье — пиковый объем будет ещё больше;

— Период таяния снега. Как я уже говорил, ливнёвка не относится к Мосводоканалу, но вода от снега так или иначе попадает и в бытовую канализацию. Бывает до трети суточного объема;

— 31 декабря. Если он выпал на выходной, то пик более-менее «размазан» по дню. Если рабочий — то вечером когда люди приходят домой и начинают мыться и готовить, пик куда короче и единовременный объем слива, соответственно, больше.

Но вернёмся на станцию. Этажом выше (но всё равно ниже уровня земли) находится машинный зал:

Электродвигатели мощностью 1600 кВт управляют насосами:

Выше они, чтобы в случае внештатной ситуации их не залило.

Комплексное распределительное устройство.

Чтобы минимизировать вероятность ЧП, питание станции ведётся по 4 независимым кабельным линиям.

Если на предыдущих фото — сердце станции, то здесь её мозг. Местный диспетчерский пункт.

Диспетчер — обязательно с высшим образованием. На нём колоссальная ответственность.

На панелях шкафов управления отображаются наличие питания, состояние, режимы работы оборудования и прочее.

Но есть и ещё более главный мозг. Находится он на Волгоградском проспекте в административно-производственном здании службы эксплуатации насосных станций.

Здесь ведётся мониторинг работы всех канализационных насосных станций. Многими КНС можно управлять прямо отсюда. Инженер дежурит круглосуточно.

Вот так всё просто и сложно одновременно.
