Как делаются кольца

⋮

ОТВЕТИТЬ НОВАЯ ТЕМА

jewel3d 19 июн 2020 в 19:44

Шутник • На сайте 6 лет

Сообщений: 42

108

Всем привет!

Изготовление колец - непростая, с художественной точки зрения задача.
Когда вы заказываете индивидуальное кольцо или тем более покупаете в магазине - весь художественный процесс остается за кадром.
Сегодня расскажу как зарождаются и создаются ты штуки, о которых люди обычно говорят "ыыыы прикольно классно смотрится".

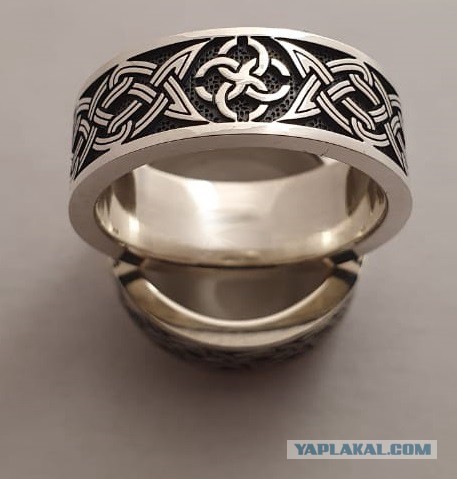

Расскажу на примере парных колец свадебников: вот таких.

Хотя процесс схож и для других цилиндрических колец. Если будет интересно, в следующий раз расскажу, как делаются перстни.

Будет 10 фото.

Тэги: #кольца свадьба ювелирное дело 3д процесс

Yap 10.06.2026 - 10:03

Продам слона • На сайте 21 год

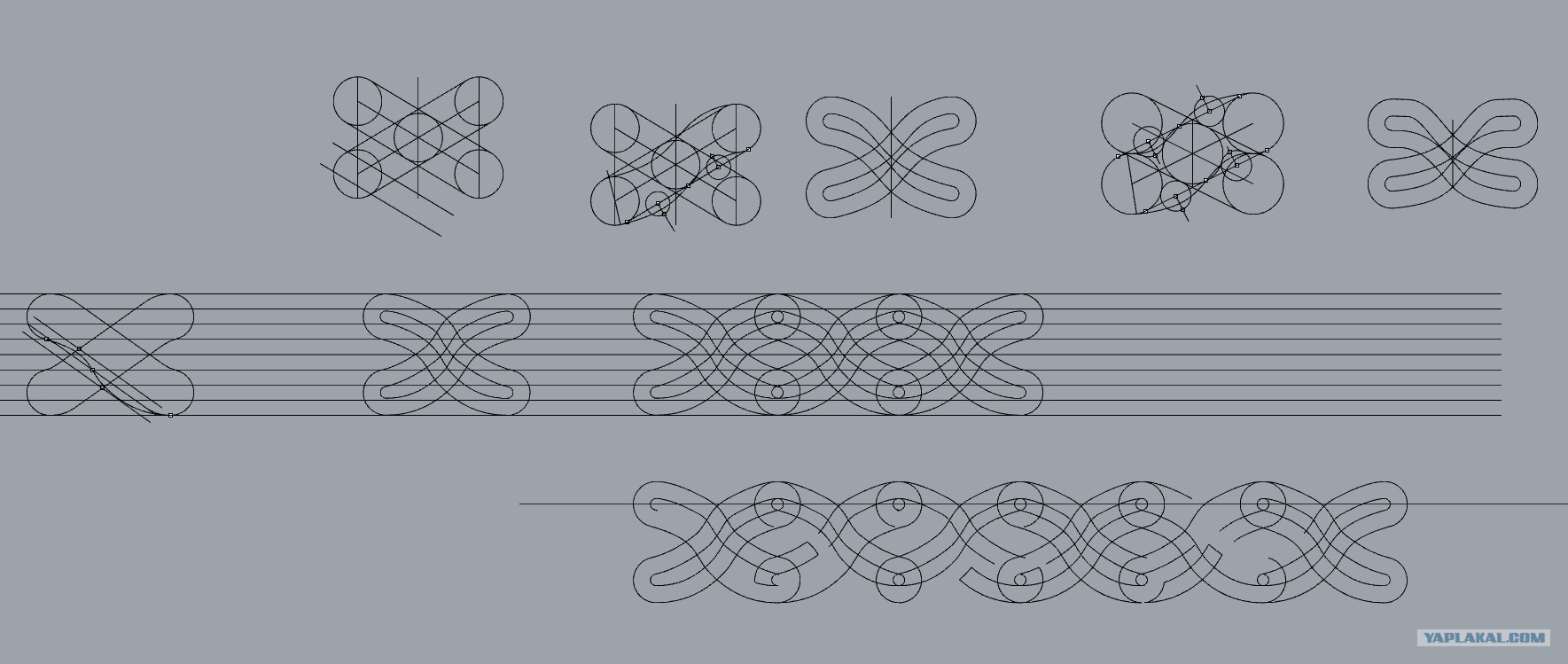

Для начала создается на плоскости основной рисунок.

Вырисовывается, выверяется в долях и пропорциях, чтобы все формы были геометрически правильными и сопрягаемыми.

Это самый трудоемкий процесс, так как надо все правильно рассчитать и предусмотреть, чтобы уже в объеме не вылезла какая-нибудь "свинья".

Далее делается сопряжение с другими элементами кольца. Это самый ответственный момент.

Дальше уже попроще: натягиваем сову на глобус... То есть плоский рисунок на цилиндр.

И добавляем недостающую геометрию: грани, матовку и пр.

Далее создается управляющая программа (УП) для 4-х осевого ЧПУ станка, чтобы фреза вырезала все задуманное. Процесс создания УП скучен и неинтересен неспециалисту, поэтому покажу результат симуляции.
Симуляция делается всегда чтобы увидеть как сам процесс, так и усмотреть возможные ошибки, недочеты и прочее. Потому что в реальности нажать Ctrl+z увы не получится)

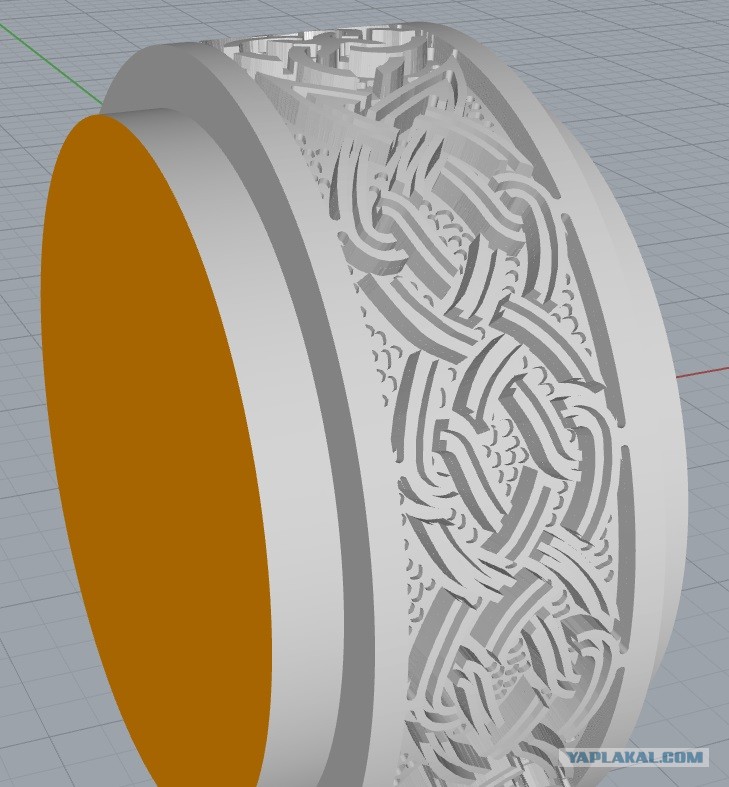

Получается так:

Все в порядке, можно резать.

На ступенчатость можно не обращать внимания, потому что программа упирается в шаг дискретизации. Его можно уменьшить, но практического смысла это не добавит: размер этой ступенчатости - микроны.

Вот что получается: это непомытая неочищенная модель из воска сразу после резки. Конечно, передавать ее в литье в таком виде нельзя.

Чистим, моем, убираем все лишнее и передаем в литье.

Именно эти кольца не получилось сфотографировать сразу после литья, но скажу вам, что изделия без доработки сразу после литья выглядят крайне непривлекательно. Ну представьте себе пятирублевую монету, которую весь день топтали перед кассами в метро. И с ног текла грязь, снег и песок. Так вот, монета, будет смотреться более привлекательно, чем изделие без доработки сразу после литья :)

Доработка творит чудеса:

Всё! Пишите, спрашивайте, если интересно. Постараюсь всем ответить.

Все комментарии:

Брррр 19 июн 2020 в 20:06

Ярила • На сайте 11 лет

112

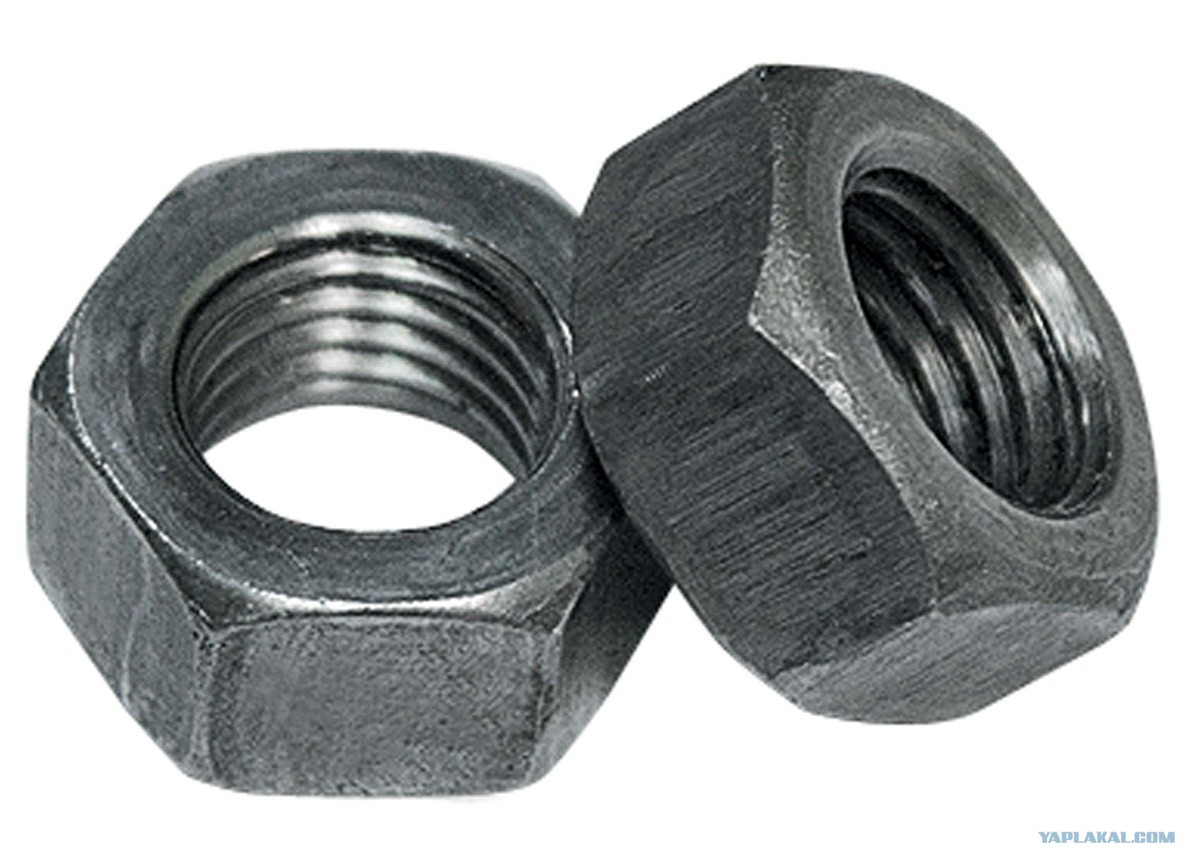

Я думал их из гаек делают, разве нет?

~~izgou13~~ 19 июн 2020 в 20:06

Ярила • На сайте 6 лет

Афигенно! Мне понравилось! Молодец!

Это сообщение отредактировал izgou13 - 19 июн 2020 в 20:06

jewel3d автор 19 июн 2020 в 20:06

Шутник • На сайте 6 лет

Цитата (Сергей1245 @ 19.06.2020 - 20:01)

В Solid Works рисовал?

рино

ХудайБерды 19 июн 2020 в 20:08

ХудайБерды ибн АллаБерды • На сайте 12 лет

Воск Kill Collins или SafRoshain?

Краснодарец 19 июн 2020 в 20:08

Ярила • На сайте 12 лет

А теперь про поршневые кольца расскажи и нетривиальность их изготовления!

RegionZemlya 19 июн 2020 в 20:10

Ярила • На сайте 10 лет

От воска до готовых изделий слишком много пропущено.

Низачёт. Переделывай

raven1976 19 июн 2020 в 20:13

Ярила • На сайте 11 лет

Ломатели,до 10 считать разучились?

muangtang 19 июн 2020 в 20:14

Десантура • На сайте 10 лет

ТС, не обижайся, но твой пост - полное унылое Г....
То, что на самом деле и представляет интерес - это именно процесс преобразования "некрасивого литья" в "красивое кольцо"... А ты нам просто показал несколько скринов из "графического редактора"... Извини...НИЗАЧЁТ!

и7ветер 19 июн 2020 в 20:14

Ярила • На сайте 12 лет

Кольцо скучно до зевоты. Уже не помню, чего там накалякано. Извини, но не часто встретишь такую унылую штамповку.

muangtang 19 июн 2020 в 20:16

Десантура • На сайте 10 лет

Цитата (izgou13 @ 19.06.2020 - 20:06)

Афигенно! Мне понравилось! Молодец!

вот просто интересно: ЧТО КОНКРЕТНО "понравилось"??? Скрины графического редактора?

Mamonishe 19 июн 2020 в 20:16

Юморист • На сайте 8 лет

Цитата (RegionZemlya @ 19.06.2020 - 20:10)

От воска до готовых изделий слишком много пропущено.

Низачёт. Переделывай

Согласен. Давай по новой и подробно.

00eugene00 19 июн 2020 в 20:16

Ярила • На сайте 12 лет

У меня был знакомый ювелир в Москве, он делал все эти финтифлюшки в ручную, что то вырезал на кольце, что то отдельно, а потом припаивал.

Bend 19 июн 2020 в 20:22

Ярила • На сайте 10 лет

Цитата (00eugene00 @ 19.06.2020 - 20:16)

Вот это было бы интересно.
А то - возьмите самый обычный станок ЧПУ, возьмите лазерный гравер, ещё всякое такое.

Размещено через приложение ЯПлакалъ

SG050 19 июн 2020 в 20:26

Хохмач • На сайте 6 лет

тут проще

vovochkatuz 19 июн 2020 в 20:27

Ярила • На сайте 8 лет

Цитата (jewel3d @ 19.06.2020 - 19:55)

Симуляция делается всегда

а лет 30-40 назад о симуляции и мечтать не могли.
и обходились!! и делали гораздо серьезнее вещи!

Понравился пост? Ещё больше интересного в ЯП-Телеграм и ЯП-Max!
