Пистолет-пулемёт без спускового крючка.

ПП Оуэна 1939 г. (Австралия)

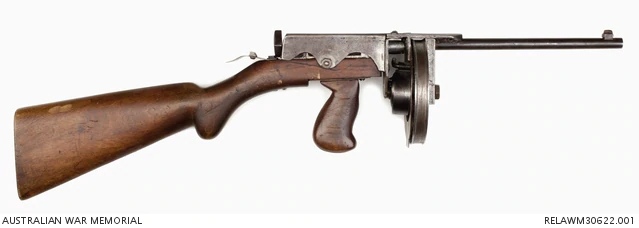

Советская/Российская оружейная мысль всегда была самобытна и оригинальна, но и в иных странах встречались такие "Левши" что диву даешься. К примеру- ПП с револьверным питанием, у которого нет СПУСКОВОГО КРЮЧКА: Австралийский ПП Оуэна 1939 г.

Жил да был в Австралии оружейник-самоучка Эвелин Оуэн (Evelyn "Evo" Owen). В мире имя не особо известное, как и все Австралийское. Однажды его ПП все таки в середине 20 века был принят на вооружение Австралийской армией, но на пути к этому он выдал и очень оригинальную конструкцию. Этот ПП был необычен, но учитывая, что собирался он из металлолома в гараже, по сути на коленке, возможно поверить даже в то, что магазин создан из дэмпфера коленчатого вала. Оригинальность идеи заключалась в Револьверном питании ПП и в ОТСУТСТВИИ спускового крючка в общепринятом понятии.
Ствольная коробка, состояла из двух частей, нижняя крепилась на ложе, а верхняя имела П-образное сечение и являлась крышкой и удерживала внутренние детали на своих местах. Все металлические детали имели простую конструкцию и соединялись или крепились при помощи болтов.

Автоматика основывалась на принципе свободного затвора. Внутри ствольной коробки располагался подвижный затвор цилиндрической формы с возвратно-боевой пружиной. Оуэн использовал крайне простую конструкцию затвора и УСМ, которая могла быть изготовлена в условиях его мастерской. Затвор был выполнен в форме цилиндра с ударником на одном из торцов. Второй торец был связан со сравнительно длинным штоком, проходящим сквозь возвратно-боевую пружину. На свободном конце штока располагалась плоская пластинка – рукоятка затвора, которая имела небольшой вырез на верхней грани и, по-видимому, должна была использоваться в качестве целика.

Для взведения ПП следовало потянуть такой целик назад. Кроме того, при стрельбе он двигался назад и вперед. УСМ состоял всего из одной детали, одновременно выполнявшей функции спускового крючка и шептала. Позади ствольной коробки на верхней поверхности шейки приклада винтом была закреплена специальная изогнутая пластинчатая пружина, в средней части которой имелся выступ. При движении назад рукоятка затвора, совмещенная с целиком, отгибала пружину вниз, а затем цеплялась за ее упор. Для выстрела следовало прижать пружину к прикладу и тем самым отпустить рукоятку затвора.

Ствол с помощью сварки был закреплен на длинной верхней детали ствольной коробки и был расположен с некоторым выносом относительно ствольной коробки.
Передняя стенка ствольной коробки с отверстием для вывода затвора наружу имела большую высоту и выступала за пределы нижней поверхности ложи. В ее нижней части имелось еще одно отверстие. Похожая деталь крепилась к казенной части ствола. В отверстия этих двух полосок металла входила ось барабана наподобие револьверного.

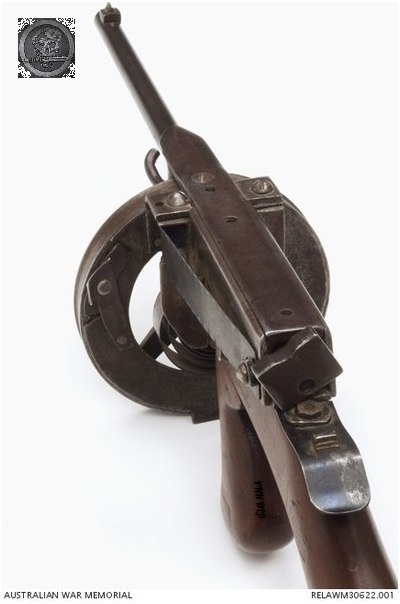

Несъемный магазин пистолета-пулемета представлял собой металлическое кольцо с 44 каморами для патронов калибра 22 LR (5,6 мм), внутри которого находилась Y-образная деталь, устанавливающаяся на центральную ось. Там же помимо магазина крепилась пружина, похожая на часовую. Пружина закручивалась при снаряжении магазина и при стрельбе поворачивала его и подавала следующий патрон. Металлическим кольцом на задней стенке магазина исключалось выпадение патронов. Рядом с казенной частью ствола расположен уголок, удерживающий патрона при стрельбе. На левой поверхности ствольной коробки находилась Г-образная пружина, закрепленная в задней части ПП, она использовалась системой подачи патронов.

ПП Оуэна имел крайне простые прицельные приспособления. Возле дульной части ствола располагалась приваренная мушка, как целик использовалась подвижная рукоятка затвора с вырезом.
Для подготовки к стрельбе необходимо было открыть замок задней крышки магазина и Снарядить его, после чего крышка закрывалась и взводилась пружина, отвечающей за поворот магазина. Взвод ПП происходил путем отведения рукоятки затвора в заднее положение и зацепом её за упор пластинчатой пружины. Предохранителя у ПП не предусмотрен.
Нажатие на пружину, выполнявшую функции спускового крючка, приводило к освобождению затвора. Под действием возвратно-боевой пружины он смещался вперед и приводил к воспламенению метательного заряда патрона. Кроме того, он сдвигал в сторону Г-образную пружину, расположенную на левой стенке ствольной коробки. Под действием отдачи выстрела затвор уходил назад, сжимал пружину и достигал крайнего заднего положения, в котором фиксировался за счет взаимодействия рукоятки и упора на пружине спускового механизма. Одновременно с этим производилась подготовка магазина к следующему выстрелу. Никакие системы извлечения патрона или стреляной гильзы из барабана не предусматривались. Двигаясь назад, затвор освобождал боковую Г-образную пружину. Через несложную систему тяг она влияла на храповик магазина и позволяла последнему провернуться на 1/44 полного оборота. ПП расчитан только на автоматический огонь и переводчик режима огня предусмотрен не был. Как и во многих разработках того времени одиночный огонь велся отсечкой.

После отказа военных собранный Оуэном опытный образец утилизирован не был, он является экспонатом музея Australian War Memorial в г. Канберра. В дальнейшем Оуэном был разработан принятый на вооружение ПП более классической конструкции, с классическим коробчатым магазином, который был принят на вооружение и использовался до конца 60-х годов.

ТХХ:
Разработан, год: -1939
Масса, кг: -4,22
Длина, мм: -813
Длина ствола, мм: -247
Принципы работы: -свободный затвор
Начальная скорость пули, м/с: -420
Калибр, мм: -5,6 мм.
Прицельная дальность, м: т -100—200
Вид боепитания: -револьверный магазин на 32 патрона (по некоторым данным был вариант и на 44 патрона)
Скорострельность, вс/мин: -700

Я всё (Эта тема как продолжение темы про винтовку без спускового крючка)

Очень интересная конструкция, так и без глаза можно остаться

Интересная и крайненеудобная конструкция ,спасибо было интересно

Мы в детстве поджиги покруче делали

Интересное решение подачи патрона - хочешь пострелять, заведи как часы ))
Спасибо, cerkovsky, интересная тема!

т.е. рядом с пальцами висит незакрытая закрученая пружина?

сорвет - сколько пальцев срежет при раскручивании?

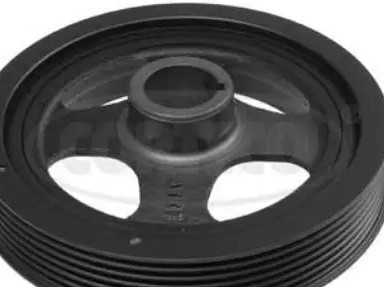

На передний шкив коленвала магазин сильно смахивает
