Давненько тут не было заметок про оружейные технологии стимпанка. Значит, будем наверстывать. Итак, в середине XIX века американский артиллерист Томас Джексон Родман разработал новую методику литья чугунных артиллерийских стволов, позволявшую делать прочные и исключительно надежные пушки очень крупных калибров - вплоть до 20 дюймов.

Родман опытным путем установил, что если отливка охлаждается не снаружи, а изнутри, то она получается гораздо прочнее обычной из-за более равномерной кристаллической структуры металла и отсутствия внутренних напряжений. Он спроектировал специальную литьевую форму с охлаждаемым проточной водой сердечником и внешним подогревом, препятствующим быстрому остыванию наружных слоев изделия. На испытаниях крупнокалиберные пушки Родмана выдерживали свыше полутора тысяч выстрелов, в то время как стволы того же калибра и с той же толщиной стенок, но отлитые по обычной технологии, взрывались после нескольких десятков залпов.

Будет 10 фото.

Томас Дж. Родман (1816-1871)

Чугунная бутылка Родмана

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Адмиралец
11.04.2020 - 15:28
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Столь высокая надежность привлекла к изобретению Родмана внимание американских военных. С 1861 года в США был налажен выпуск родмановских пушек калибра 8, 10, 15 и 20 дюймов. Больше всего отлили десятидюймовок - 1300 штук, 15-дюймовок сделали 323, а восьмидюймовок - 213. Самых тяжелых - двадцатидюймовых орудий массой 80 тонн, стрелявших 400-килограммовыми ядрами, изготовили всего несколько экземпляров, так как этот калибр оказался избыточным.

Ствол пушки Родмана в разрезе

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:29
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Пушками Родмана, представлявшими смертельную угрозу для деревянных боевых кораблей и реально опасными даже для броненосцев, вооружили многие американские береговые форты, применялись они и в качестве осадных орудий. Правда, во время гражданской войны пострелять по кораблям им так и не довелось, поскольку флот Конфедерации предпочитал держаться подальше от вражеских укреплений. Только две осадные десятидюймовки Родмана предположительно использовались в так называемом "Втором сражении за форт Самтер", хотя, на этот счет у историков нет единого мнения. Некоторые считают, что по форту стреляли тяжелые орудия Дальгрена, внешне похожие на "родмановки" своей "бутылочной" формой.

Чертеж орудия Родмана на крепостном железном лафете с поворотным кругом.

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:29
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
После окончания гражданской войны береговые орудия Родмана еще долго состояли на вооружении и были окончательно списаны только в 1905 году. Многие из них сохранились до наших дней. Отдельного упоминания заслуживает переделка в 1870-е годы нескольких десятков "родмановок" путем запрессовки в их стволы нарезных стальных лейнеров. Таким образом десятидюймовые гладкоствольные пушки превращались в нарезные восьмидюймовки, обладавшие гораздо более высокой дальнобойностью. Эти орудия тоже служили в крепостях до начала ХХ века, а по некоторым данным их ставили и на мониторы.

Слева - чертеж литейной формы Родмана с охлаждаемым сердечником. При изготовлении орудия сквозь сердечник прокачивали до 200 тонн воды, а время охлаждения отливки достигало 65 часов. Справа - работники завода на испытанииях очередного изделия

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:30
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Пятнадцатидюймовка Родмана в составе береговой обороны Вашингтона во время гражданской войны

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:31
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Многовековое относительно безмятежное существование для артиллеристов закончилось в 1855 году. Капитуляция 17 октября русской крепости Кинбурн, могущей противостоять целым эскадрам деревянных парусных линкоров, перед тремя первыми броненосцами «Lave», «Tonnant» и «Dévastation» показала — у артиллерии появился достойный противник. Несмотря на более чем 200 попаданий со стороны русских артиллеристов, противник понес минимальные потери и практически не имел повреждений.
Перед артиллерией встал новый грозный противник — броня, и первое столкновение закончилось не в пользу артиллеристов. Но они, естественно, приняли вызов, ибо, как говорят — положение обязывает. Для разрушения брони представлялось два способа: первый — разбивать или сотрясать целые плиты и тем расстраивать крепление брони с корпусом; второй — пронизывать броню насквозь.
Для первого способа нет надобности в большой начальной скорости — действие снаряда зависит главным образом от его массы. Для второго способа снаряды должны быть продолговатыми с остроконечной головной частью, очень прочные и обладающие большой скоростью. Однако артиллерия в это время, как и корабли, тоже находилась в «революционной ситуации». Хотя гладкоствольные пушки сменялись нарезными, но вся беда была в том, что хороших нарезных орудий еще не было создано. Пришлось бороться с броненосцами тем, что имелось. Для гладкоствольной артиллерии возможен лишь первый способ, поэтому на появление брони она ответила ростом своего калибра. Одновременно для решения задачи вторым способом резко форсировались работы над нарезными орудиями, открывшими новую эпоху в военном деле.
Известно, что война стимулирует развитие военной техники, а большая война — стимулирует очень сильно. Именно такая большая война вспыхнула в США между промышленным севером и рабовладельческим югом и совпала по времени с появлением броненосцев. Поэтому особенно много над развитием гладкоствольной артиллерии работали именно американцы, которые, после неудачных опытов с нарезными орудиями, попытались при помощи значительного увеличения калибра сделать шаровой снаряд бронебойным.
Вначале в Соединенных Штатах появляются «колумбиады» Бомфорда (George Bomford, 1780–1848) калибром в 12 дюймов (305-мм). Такое орудие весило 11,3 тонны и имело бомбу в 78 килограмм, дальность стрельбы до 3,8 км, но большой вес и невысокая прочность воспрепятствовали его распространению. «Колумбиады» перечислили в разряд бомбовых пушек и использовали лишь при пониженном заряде.
Более удачными оказались орудия американского моряка, шведа по происхождению, Дальгрена (John A. Dahlgren, 1809–1870), много работавшего на ниве артиллерии. Проведя многочисленные опыты по определению давления пороховых газов в различных сечениях канала ствола орудия, он сумел так рационально распределить металл, что получил более прочную пушку калибра 11 дюймов (280-мм) весом всего в 6,55 т. Кроме того, он ввел закаленное стальное ядро весом в 70 кг. Пушки Дальгрена получили широкое распространение во время упомянутой гражданской войны. В частности, их ставили в башни первых мониторов. Такое 11-дюймовое орудие пробивало 110-мм железную броню на 20-дюймовой деревянной подкладке.

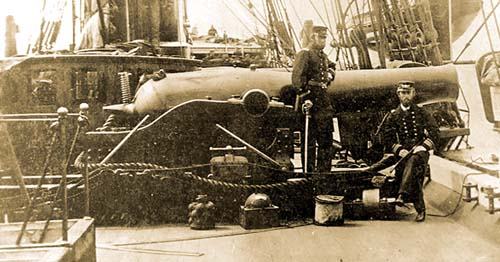

Контр-адмирал Джон А. Дальгрен рядом с корабельной пушкой, которую он сам разработал в 1863 году


Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:31
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Однако и эти пушки не обладали достаточной прочностью — за время войны произошло 32 их разрыва в ходе стрельб. Стремясь увеличить силу орудия, Дальгрен изготавливает 13-дюймовую пушку (330-мм), не получившую, однако, широкого распространения вследствие того, что она была вытеснена более мощным и прочным 15-дюймовым орудием системы бригадного генерала Т. Родмана.
В 1857 году известный американский артиллерист Родман (Thomas Jackson Rodman, 1816–1871) начал проводить опыты по отливке чугунных гладкоствольных орудий с внутренним охлаждением ствола холодной водой.
При таком способе отливки остывание металла шло с внутренних слоев, поэтому наружные слои, остывая позже, сильно сжимали внутренние. Вследствие этого любое так отлитое орудие оказывалось значительно прочнее изготовленных обычным способом. Однако из-за сложности и высокой дороговизны способ Родмана получил применение лишь для отливки орудий очень крупного калибра. В 1861 году по проекту Родмана изготавливают первые 15-дюймовые орудия, в 1863 году — 20-дюймовые (508-мм) береговые, установленные на форту «Гамильтон», а затем в 1865 году — корабельные для монитора «Пуритан». Именно этот корабль и вошел в историю как носитель самых крупнокалиберных морских пушек.
Пятнадцатидюймовка Родмана весила 19 тонн и стреляла ядром в 181 кг или бомбой в 145 кг, имела длину канала ствола в 8,7 калибра, заряд 27,2 кг. Это орудие стало основным вооружением американских мониторов второго поколения.
Морское 20-дюймовое орудие было длиной 10 калибров (5,1 м). Длина его канала составляла 8 калибров (4,1 м), диаметр цапф орудия был 405 мм, а вес 50 тонн. Береговое орудие испытывалось в 1864 году. Оно было длиной 12 калибров, имело диаметр цапф 437 мм и весило 59 тонн. Вес сплошного ядра был 442 кг, а заряда — 40 кг.


Корабельное орудие Дальгрена

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:32
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Боевое применение 15-дюймовых орудий Родмана имело некоторый успех. Во время боя 17 июля 1863 года в Варзау-Зунде один 15-дюймовый снаряд, выпущенный монитором северян «Уихаукер», попал в броненосец южан «Атланта». Ядро весом в 181 килограмм сделало в борту броненосца, защищенном 100-мм броней, отверстие размером 1,5х1,8 метра, при этом множество осколков проникло внутрь корабля и вывело из строя 48 человек. При попадании второго такого же снаряда была повреждена рулевая рубка. «Атланта» села на мель и сдалась. Весь бой длился меньше 15 минут.
В ходе сражения в Мобильском заливе (1864 год) броненосец южан «Теннеси» стойко выдержал около 100 попаданий из 9-дюймовых (229-мм) и 11-дюймовых (280-мм) бомбических пушек береговых укреплений, которые даже не повредили его железной брони толщиной в 152 мм. После полудня в залив пришел монитор северян «Матхэттен» и сразу попал в «Теннеси» двумя 15-дюймовыми снарядами. Закаленные стальные ядра пробили броню и застряли в деревянной прокладке, но, несмотря на это, внутрь корабля попало такое множество осколков металла и дерева, что ими была ранена большая часть экипажа. Южане отступили.
Однако даже 20-дюймовкам не суждено было стать самыми большими орудиями XIX века. В Англии после неудачных опытов с 302-фунтовыми (330-мм) железными пушками, весом в 24 тонны, изготавливаются две 19-дюймовые (483-мм) береговые мортиры, названные «Пальмерстоновские умиротворители» (Palmerston Pacificator) и, наконец, в 1856 году сооружаются береговые осадные мортиры наибольшего калибра — 36-дюймовые (92-см) мортиры Миллета.
Ствол орудия был сделан из сварных железных колец, а основание представляло собой одну отливку. Помещались мортиры на массивном деревянном станке, скрепленном деревянными брусьями. Вес ее был 50 тонн, и она стреляла снарядом весом в 1250 кг, при угле возвышения 42 градуса, на 1550 метров. Таких мортир было изготовлено две, они успешно прошли испытания, но из-за низкой скорострельности распространения не получили. Безусловно, именно эти монстры и являются самыми крупными орудиями за период XVII–XIX веков, а их калибр соответствует наибольшим калибрам орудий XV века.


Американский монитор Пуритан. Водоизмещение 4,912 т, длина 100 м, ширина 15 м, осадка 6,1 м, максимальная скорость 11 узлов, экипаж 175 человек, вооружение 2×20-дюймовых (508-мм) орудия

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:32
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Вместе с тем артиллеристам уже стало ясно, что, несмотря на рост калибра, гладкоствольной артиллерии с ее шаровым снарядом борьба с броней не под силу. Даже выпущенная из тяжелой пушки бомба разбивалась о 80-мм прокатное железо, а ядро пробивало 150-мм броню, но не толще. В 1867 году в Англии были проведены испытания 381-мм орудий Родмана. Пушка на расстоянии в 75 метров пробивала закаленным стальным ядром 6-дюймовые (152-мм) и 7-дюймовые (178-мм) слоистые стальные плиты, но 8-дюймовую (203-мм) плиту пробить уже не смогла — плита лишь слегка прогнулась.
Буквально тут же указанная броня была легко пробита 9-дюймовым (229-мм) нарезным орудием. Поэтому, когда в 70-е годы XIX века удалось решить основные проблемы, мешающие созданию нарезных пушек крупного калибра, они быстро вытеснили неуклюжих гладкоствольных великанов. Вследствие этого опыты в Англии и Франции с 15- и 20-дюймовыми орудиями так и не закончились принятием их на вооружение, а созданное в 1869 году в России по методу Родмана 20-дюймовое орудие так и осталось в одном экземпляре.

Заряжание гладкоствольного орудия


Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:33
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Пятнадцатидюймовка Родмана в составе береговой обороны Вашингтона во время гражданской войны.

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:34
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022

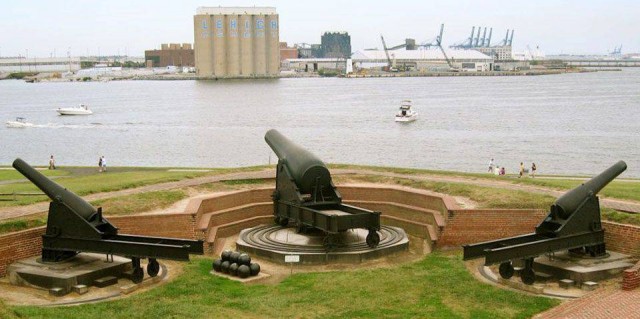

Прекрасно сохраненная береговая батарея форта МакГенри с двумя восьмидюймовыми и одной 15-дюймовой пушками Родмана

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:34
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
15-дюймовое осадное орудие Родмана на деревянном разборном лафете. В этих пушках применялись два типа механизмов вертикальной наводки - с червячным винтом, как на рисунке, и более распространенный - с рычагом и "гребенкой".

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:35
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Повозка для транспортировки ствола осадного орудия Родмана

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:35
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
"Родмановка" в каземате форта Нокс.

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:35
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
... и на набережной Санта-Моники.

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:36
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Еще одна пятнадцатидюймовка на береговой установке в штате Массачусетс

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:36
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
13-дюймовка Дальгрена

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:36
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
15-ти дюймовое орудие Родмана

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:36
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
20-ти дюймовое орудие Родмана

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:36
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
..

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:37
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Колумбиада Родмена 381мм

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:37
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Мортира Миллета

Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:38
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
20-дюймовое (508мм) гладкоствольное корабельное орудие системы Родмана-Дальгрена-Пестича. 1869 г.


I. Предыстория.
Одним из узнаваемых символов города Перми является так называемая «Пермская Царь-пушка» - 20-дюймовое (или, как сейчас принято, 508-мм) орудие, изготовленное на чугунно-пушечном заводе в Мотовилихе в 1868 (а по другим данным в 1869) году и находящееся в настоящее время на площадке музея АО «Мотовилихинские заводы». В 2011 г. это орудие получило статус памятника науки и техники республиканского значения 1-й категории.
Нельзя сказать, что история создания этого образца артиллерийской техники не известна. В печатной научной и главным образом, научно-популярной литературе, а так же в сети Интернета можно найти основные сведения о тактико-технических характеристиках пермской 20-дюймовки, наряду с данными о том, зачем, когда и как это орудие было изготовлено. Однако с течением времени история этого орудия обросла различными мифами, а вместе с тем, некоторые моменты, связанные с его созданием остались в тени. Попробуем осветить эти тёмные страницы.
Начнём с того, что в период Крымской войны 1854-1856 гг. у противников России, а именно, у французов появились первые военные бронированные корабли, против которых оказалась бессильна русская береговая артиллерия. Её ядра не могли пробить броню этих кораблей. Вот именно с тех времён и началось длящееся до сих пор состязание брони и снаряда.
После окончания Крымской войны настоятельная необходимость модернизации русской артиллерии, в особенности морской, была осознана военно-политическим руководством Российской империи, и было принято решение направить за рубеж специалистов для ознакомления с передовым опытом создания артиллерийских орудий, способных успешно поражать броненосные корабли. В частности, несколько известных российских учёных-артиллеристов, таких как А.В.Гадолин и Ф.В.Пестич, посетили в начале 60-х гг. 19 века США и там изучили передовые методы литья крупнокалиберных гладкоствольных орудий из чугуна. Надо сказать, что в тот период артиллеристы ещё не окончательно выбрали для дальнейшего развития нарезные казнозарядные системы орудий, т.к. они были ещё слишком дороги и недостаточно надёжны. Поэтому в США известные артиллерийские инженеры Томас Родман и Джон Дальгрен пошли по пути увеличения калибра морских гладкоствольных дульнозарядных орудий с целью добиться приемлемых характеристик бронепробиваемости при стрельбе ядрами.
Для обеспечения достаточной прочности ствола большого калибра майор американской артиллерии Томас Родман изобрёл особый метод литья ствольной заготовки с готовым внутренним каналом. Суть этого способа заключалась в том, что для оформления канала ствола пушки использовался водоохлаждаемый стержень. Одновременно в процессе затвердевания и охлаждения пушки наружная поверхность формы, изготовленной в металлических манжетах, подогревалась. При этом затвердевание ствола пушки происходило последовательно от внутренних слоёв к наружным, т е реализовался принцип направленного затвердевания. Ствол пушки с литым каналом получался плотным, без дефектов.
Таким способом в США было изготовлено всего 6 или даже 7 20-дюймовых орудия (в 1864 и 1869 гг. – 2-3 системы Родмана и 4 – системы Дальгрена), 2 из которых – родмановские - до конца 19 века использовались в береговой обороне нью-йоркской гавани и дожили до наших времён. Сейчас они стоят в качестве памятников в фортах Гамильтон и Хэнкок. Ещё одно такое 20-дюймовое орудие якобы было продано американцами Перу и также использовалось там в береговой обороне порта Калао.
20-дюймовые орудия системы Дальгрена несколько отличались по внешнему виду от орудий Родмана и предназначались первоначально для установки на мониторе «Пуритан». Они имели собственные имена – «Сатана», «Люцифер», «Молох» и «Вельзевул». Кстати, Дальгрен был против того, чтобы орудия его конструкции отливались по методу Родмана, но артиллерийское начальство всё же настояло, чтобы сделали именно так! В конце концов эти монстры так и не попали на корабль и все, за исключением одной («Вельзевула») были сданы в лом в 1897 г. А «Вельзевул» был продан опять же в Перу, где так же как и орудие Родмана использовалось в береговой артиллерии. Во время Тихоокеанской войны 1874-1882 гг. было захвачено чилийцами и какое то время находилось в городе Арика, откуда пропало не известно куда…
Такова краткая история прототипов нашей «пермской Царь-пушки»…


Чугунная бутылка Родмана

[^]
Адмиралец
11.04.2020 - 15:39
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
II. Мотовилихинская 20-дюймовка.
В июле 1866 г. один из лучших мониторов Военно-морского флота Северо-Американских Соединённых Штатов «Миантономо» доставил в Россию американское посольство. Визит этот был связан с переговорами о продаже российской Аляски САСШ.
Русские моряки, конечно же, имели возможность ознакомиться с этим кораблём, и было принято решение строить подобный корабль в России. Первоначально назвали его «монитором-крейсером», а в последствии, он вошёл в состав Российского ВМФ под названием «Пётр Великий», Это был первый отечественный броненосец, способный ходить в открытом море.
Одновременно с началом составления проекта «монитора-крейсера» началась разработка его вооружения и орудий главного калибра в частности. В начале 1867 г. к их проектированию приступило Артиллерийское отделение Морского технического комитета (далее АО МТК) под руководством полковника Ф.Б. Пестича. Как уже отмечалось выше, самыми мощными орудиями того времени являлись американские 20-дюймовые «колумбиады». Россия уже имела опыт изготовления подобных 15-дюймовых орудий системы Дальгрена для однобашенных канонерских лодок на Олонецких заводах. Таким образом, для мореходного броненосца были выбраны более мощные 20-дюймовки. Тогда же началось проектирование для него вращающейся башни системы Кольза.
На стадии проектирования российского 20-дюймовогоо орудия в АО МТК в 1867-1868 гг. рассматривались 2 варианта:
1.Проект Ф.В. Пестича;
2.Проект, в основу которого был положен образец «американского чертежа», т.е. орудия системы Дальгрена.
АО МТК предпочло последний проект. По «американскому чертежу» была сделана полуэлипсовидная камора, в которой при заряжании образовывалась пустота. Пестич предложил в орудиях валового заказа делать полушарное дно.
В июне 1868 г. Морское министерство заказало спроектированное орудие Пермскому чугунно-пушечному заводу. Начальником завода в то время был горный инженер Грасгоф. Орудие получило № 593. Кроме самого орудия был заказан и боекомплект к нему в количестве 500 снарядов. Всего предполагалось изготовить 8 стволов (2 комплекта).
Было принято решение изготовить это орудие с использованием слегка модифицированного метода литья Томаса Родмана. Изменение заключалось в отказе от обогрева литьевой формы снаружи. Саму форму высотой 10665 мм изготавливали по способу «быстрой формовки» из песчано-глинистой смеси с по¬следующей сушкой. Форма состояла из 5-ти частей, заформованных в металлических жаке¬тах (опоках).
Плавка велась из лучших местных руд — магнитного железняка с рек Чусовой и Косьвы, а также «железного блеска» с реки Вишеры. Уголь шел древесный, от углежогов Добрянского завода, он сообщал металлу ценнейшее свойство сопротивления ржавчине. Дело в том, что в «железном блеске» практически не было серы, вот почему пушка, несмотря на то, что уже более ста лет находится под открытым небом, по мнению некоторых исследователей, только слегка покрылась тончайшим слоем темного окисла (ИМХО не ясно, где этот тонкий слой был замечен, когда пушка за время своего существования многократно перекрашивалась) .
Создание литейной формы и непосредственно сама отливка ствола по времени заняли полгода. Литая заготовка состояла из трех частей собственно пушки длиной 5480 мм с «хвостом» 229 мм, подприбыльной части высотой 685 мм и прибыли высотой 2957 мм. Для получения необходимой прочности металла в канале ствола он был оформлен в литейной форме футерованным чугунным стержнем, водоохлаждаемым изнутри. Снаружи этот стержень был облицован асбестовым шнуром и огнеупорной глиной слоем 9,5 мм. Таким образом абсолютно гарантировалась целостность стержня в процессе заливки в форму большой массы чугунного расплава и его последующего охлаждения, что исключало возможность взрыва. Металл в полость формы подводили на уровне оси цапф пушки. В течение 25 мин. в форму было залито 68240 кг чугуна (ствол + прибыль). Вода подавалась сначала в стержень, а через 10 часов после начала процесса он был извлечён из отливки, и воду пустили прямо в канал ствола. Весь процесс водоохлаждения занял 161 час. Вес отлитой болванки составил 62751 кг./3831 пуд. Благодаря интенсивному охлаждению поверхностных слоев чугуна в канале ствола их прочность составила 30 кг/мм2, тогда как периферийные слои имели прочность в среднем 10 кг/мм2. Таким вот образом в конце января 1869 г. на Мотовилихе было успешно отлито 20-дюймовое орудие.
Отливка подвергалась существенной ме¬ханической обработке, от нее была отрезана прибыль, обработаны наружная поверхность, цапфы и канал ствола, просверлено отверстие запала. В марте завод рассверлил канал до 508 мм (при отливке канал имел диаметр 457 мм). На все эти операции ушло 3,5 месяца, и к маю чугунное орудие весом 43.8 т (2676 пудов), длиной 5,5 м (18 футов) было готово к испытаниям.
Башенный 20-дм станок был спроектирован Ф.В.Пестичем, изготовлен на Камско-Воткинском заводе (ныне ОАО «Воткинский завод») и доставлен в Пермь. На нём орудие по всей видимости и испытывалось.
Станины станка из коробчатого листового железа, соединены между собой поперечными подушками и донной железной доской. Подъёмный винт проходит через винград, для действий винтом достаточно одного человека. Компрессор механический. Длина отката 2133 мм, но при сильном сжатии компрессора 1220 мм. Брюк нужен только затем, чтобы стрелять при недожатом компрессоре.

[^]
Адмиралец
11.04.2020 - 15:39
Статус: Offline


Ярила

Регистрация: 27.03.20
Сообщений: 2022
Для наката станка есть система зубчатых колёс. Станок постоянно находится на 4-х катках (т.е. эксцентриков нет).
На правой станине станка имелся железный кран. Время подъёма снаряда – 2 минуты (2 человека).
Платформа станка состояла из 2-х железных квадратных рельсов (сторона квадрата – 127 мм), уложенных на прочном основании. На испытаниях платформу со станком не поворачивали, поворотного механизма не было.
«Пороховые испытания» пушки, на которых присутствовал начальник артиллерийской части Кронштадтского порта генерал-майор Ф. В. Пестич, были начаты на берегу Камы 16 августа 1869 года. Руководил испытаниями полковник Максимов. Они продолжались до 12.09.1869 г. Стреляли через Каму (ширина реки здесь от 0,8 до 1 км). Была испытана прочность орудия, оптимизирован вес порохового заряда. При этом заряд последовательно увеличивали до 120 килограммов чёрного пороха. По другим данным 251 выстрел был сделан наибольшим зарядом в 60 кг (130 фунтов) призматического пороха. В качестве боевого был установлен заряд в 53 кг. (53,2 кг плотность 1,69). По другим данным в качестве оптимального был выбран заряд в 60 кг, а вес снаряда – 508 кг. В этом случае давление внутри орудия достигало 1500 атм., а снаряд имел начальную скорость, равную 340-345 м/сек. При испытаниях Пермской царь-пушки всего сделано 314 выстрелов, в том числе один холостой и 313 ядрами и бомбами разных систем. По другим данным испытывалось орудие пустотелыми ядрами обыкновенного чугуна весом 459 кг. (448 кг.?), которые также изготавливались на Пермском заводе. Дальность стрельбы при угле возвышения 30 составляла до 1,2 километра (1280 м). Дальность стрельбы при угле возвышения 5,250 определена не была, т.к. ядра падали в густом лесу.
Заряжение пушки осуществлялось с дульной части ствола строго последовательно. Сначала закладывали пороховой заряд, а затем ядро. Эта операция производилась при помощи специального крана с захватом для подъема снаряда. В обрез дула были встроены особые крюки, к которым прикрепляли лоток. Ядро бралось захватом и по команде при помощи крана поднималось к жерлу орудия, клалось на лоток и с помощью ручного досылателя вкатывалось в канал ствола.
По окончании испытаний орудие не имело никаких видимых повреждений, за исключением небольшого выгорания в канале ствола у запального отверстия. Тщательные измерения показали, что после 314 выстрелов увеличение размеров канала ствола не превысило 0,127 мм. У стального ядра баллистические данные должны были быть лучше, но до его испытаний дело не дошло в связи с принятием на вооружение системы крупповских нарезных орудий образца 1867 г.
Вот как описывается процесс исследования канала ствола после испытаний подобных 15-дюймовых пушек в одном из источников: «Производство 381-мм пушек системы Родмана (имеется в виду способ литья орудий – PXL) с готовым каналом [ствола] и водяным охлаждением предполагалось начать на Олонецких заводах. Однако подготовка заняла слишком много времени, и лишь 27 июня 1865 года на берегу Онежского озера начались испытания первого орудия. После каждого 25-го выстрела тщательно осматривали канал ствола и специальной мастикой снимали слепок с запального отверстия. Для этого одному из номеров орудийной прислуги приходилось влезать в ствол, затем его, как снаряд, проталкивали прибойником до дна канала. После того, как он делал слепок, его вытаскивали из пушки веревками, которые заранее привязывали к ногам артиллериста. Только после 500-го выстрела на нижней части запального отверстия появились повреждении».

[^]
