Мужики, помогите не уронить честь рукодела перед женой

В общем сломался у меня пылесос. Обыкновенный мешковый. Разобрал его, там элементарная плата да двигатель. Прозвонил все провода - целые, кнопка целая, делаю вывод что померла плата, т.к. при включении в розетку на клеммы двигателя приходит только 13 вольт. Головой понимаю что плата эта, в принципе, тут вообще лишняя, и можно вполне себе через кнопку соединить напрямую. Но вспомнил школьный курс физики и подумал что надо в цепь включить конденсатор, тем более на плате он есть.

Внимание вопрос: как его воткнуть в цепь или быть может он не нужен вообще будет работать без него?

Прошу без стёба.(Хотя кого я прошу...) Жена мимо меня проходит а глазом то прогресс починки мониторит. А я уперся в данный вопрос...

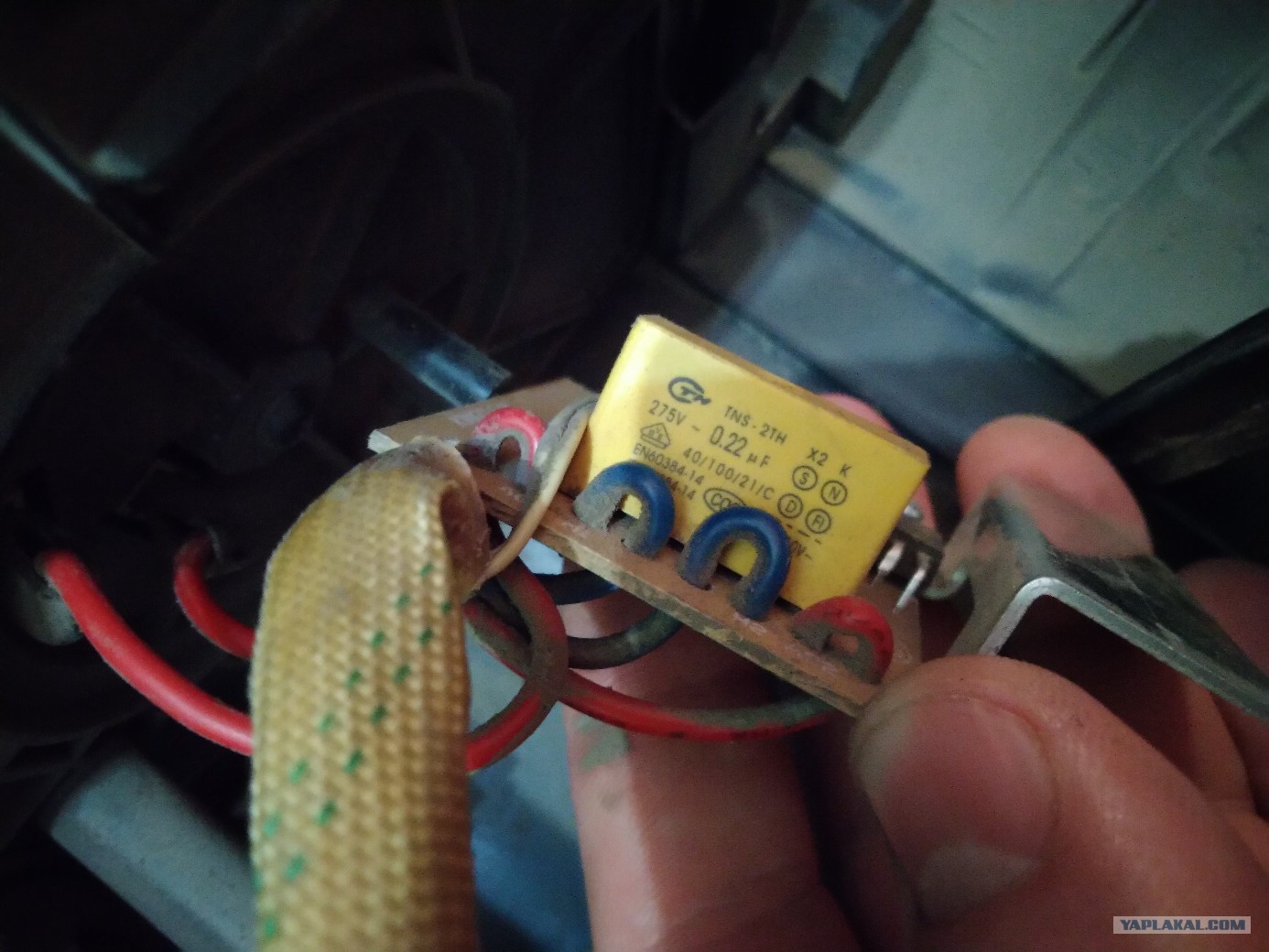

а это фотки злополучной платы. думаю этот кондер в случае чего в цепь и пихнуть. только как?

Ну, аватарка у тебя для таких экспериментов подходящая

Такими темпами она тебе и на хирурга в скором времени тест проведет

эта плата - регулятор мощности/скорости? С крутилкой?

Ну, тогда сам и делай!

плата - регулятор интеллекта чинящего

да, но регулятор почти с новья отказал. работал просто ВКЛ и ВЫКЛ

Что-то вроде плавного пуска, ящетаю, ТС, кури вот это
https://pochini.guru/instrument/plavnyiy-pu...ktroinstrumenta


Это сообщение отредактировал АГСчик - 9.04.2020 - 20:13

Фото со стороны дорожек??

Можешь без кондера - это искрогасящий для щеточных двигателей.Скорее всего.

Дык может этот кондер как раз и есть причина поломки. Перепаяй не нахуй на новый.

Кз в движке скорее всего, или заклинило.

Это сообщение отредактировал rommo - 9.04.2020 - 20:01

Тогда забей на конденсатор. Он от ВЧ помех. Максимум во время включения монитор компа будет гаснуть или помехи на телеке кратковременные промелькивать будут.
Но! Но следующим сгорит мотор, потому что все же на полной мощности долго он не протянет. Но какое-то время поработает.

Конденсатор этот - фильтр помех , на плате собран симисторный регулятор мощности двигателя , если сильно прижало , то можно напрямую , минуя плату и без конденсатора. Не убейся об 220 вольт , помни о ТБ . Вырубит пробки - двиглу пистец

Это сообщение отредактировал Cleophus - 9.04.2020 - 20:03

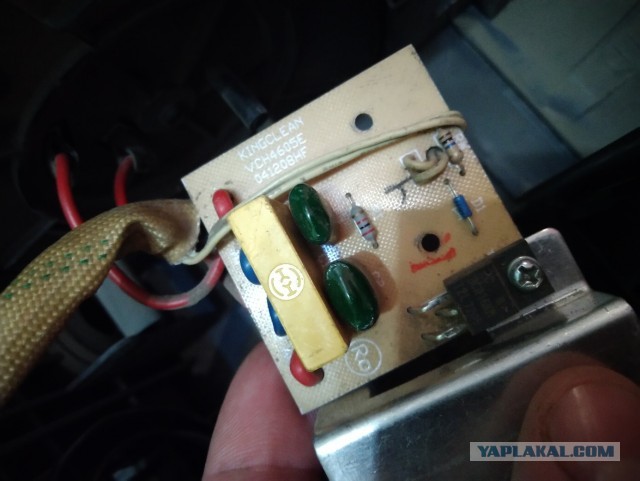

лицо

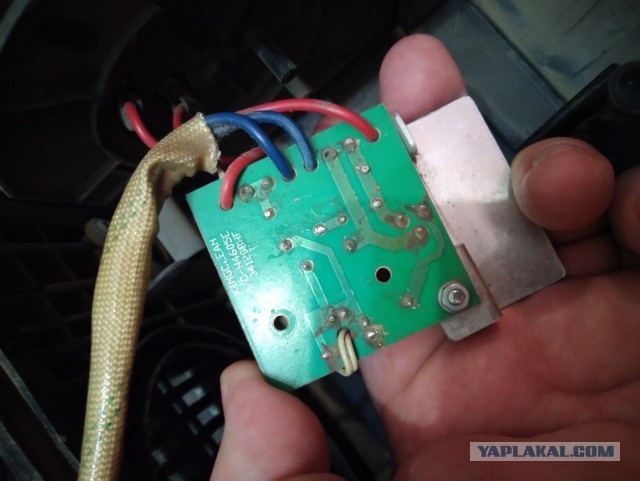

спина

А ты пробовал схему изучить? Если там плата простая, то и схема будет из пары элементов.

Не советуйте ему ничего, а то через пару часов сюда будет писать жена, что-нибудь типа - "Ну и какой мудак теперь поможет мне вынести эту жареную тушку?"

Не факт, может быть и обрыв в поливике.

Не нужен тебе этот пылесос.

И кнопка не нужна. Делай напрямую. Воткнул в розетку - работает. вырвал - не работает. Не усложняй.

Можешь спокойно обходить эту плату. Движ от 220 работает.

Вообще-то плата - выпрямитель, движок у пилисоса постоянного тока. Так что одним кондером не обойдёшься.

смени жену
