В то время, как все прогрессивное человечество борется с недугами, я борюсь с дефицитом эксклюзивных зажигалок. Не то, что бы он наблюдается на том же уровне, что и дефицит различных средств, но если вдруг начнется - мы будем к нему готовы!

Будет 50 фото.

Зажигалка El-Paris

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
leshan2
29.03.2020 - 20:02
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
01. Вначале берем со столярной доски зажигалку зиппо. И разбираем ее.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:03
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
02. Зажигалку укорачиваем, делаем напильником "волну" и обычным винтиком нарезаем новую резьбу.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:03
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
03. К задней стенке припаиваем пластинку из обрезков зажигалки. Она необходима, что бы корпус не болтался.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:04
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
04. На 88 клей приклеиваем к крышичке и основному корпусу деревянные вставки. Эта не обязательная процедура, но она сильно упростит вклейку латунного корпуса в деревянный.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:04
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
05. Берем брусок лунного эбена. Очень красивый материал, но очень колкий.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:04
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

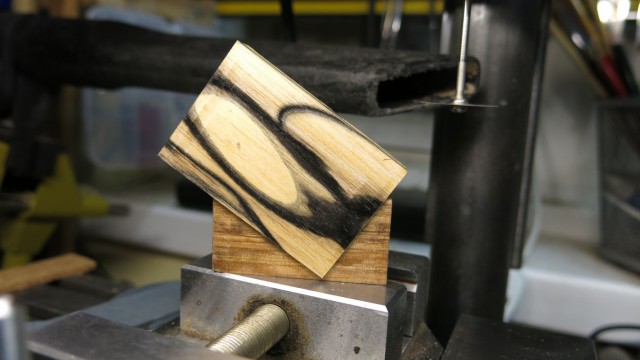

06. Устанавливаем на такой вот шаблон.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:05
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

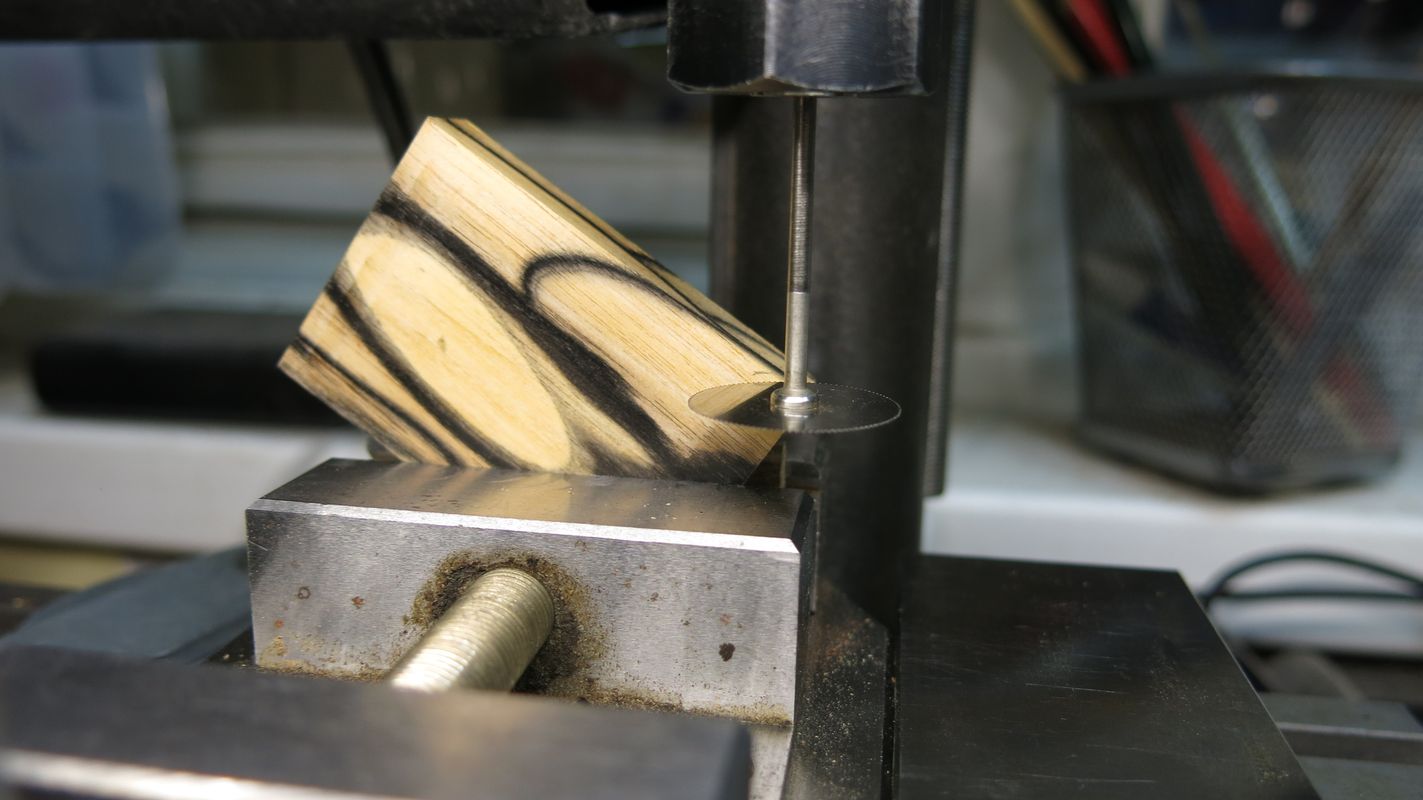

07. Зажимаем в тиски и дисковой фрезой распиливаем. Я делал именно фрезой, потому что таким образом рез получается очень тонким. Около 0,6 мм.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:05
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
08. А затем склеиваем с небольшим смещением.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:05
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
09. Затем берем брусок из дуба.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:06
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
10. И делаем вот такой бутерброд.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:06
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

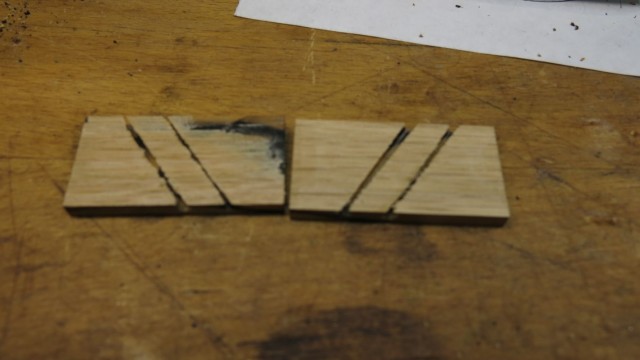

11. Который распиливаем пополам.

Это сообщение отредактировал leshan2 - 29.03.2020 - 20:07

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:07
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
12. Просверливаем насквозь отверстия таком образом, что бы большая часть располагалась в эбене, а меньшая - в дубовой накладке.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:08
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

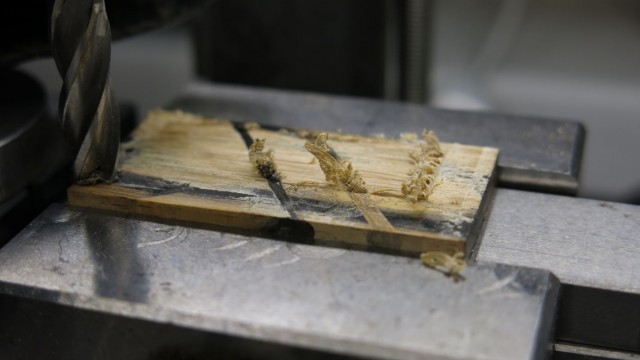

13. А затем фрезой снимаем дубовую накладку. Дубовую накладку приклеивали исключительно для того, что бы сверло не "выехало" наружу.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:08
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
14. В образовавшиеся отверстия диаметром 3 мм вставляем палочки опять же из лунного эбена и выравниваем поверхность.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:08
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
15. Получаем вот такие плашки.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:09
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
16. Плашки закрепляем на план-шайбе и с помощью обычного сверла по дереву выставляем центры.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:09
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
17. А дальше скругляем заготовки под нужный нам радиус.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:09
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
18. Теперь делаем схожую операцию с плашками из черного эбена.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:10
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
19. А затем выбираем внутренние радиусы.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:10
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

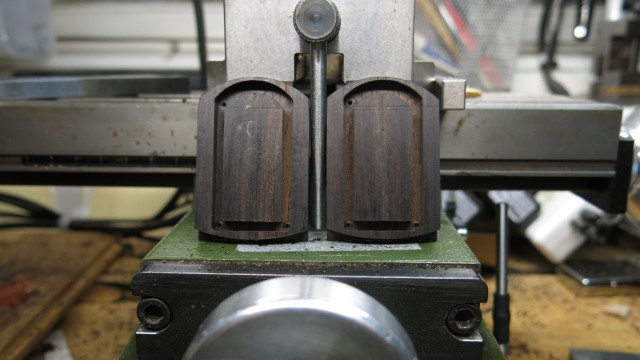

20. Получаем вот такие плашки. Середину выберем на фрезерном станке.

Это сообщение отредактировал leshan2 - 29.03.2020 - 20:10

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:11
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607

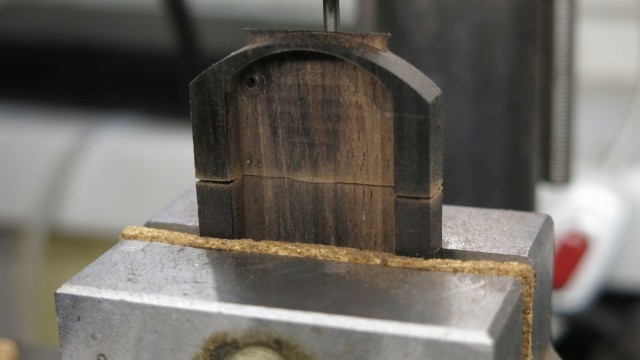

21. Распиливаем плашки дисковой фрезой.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:12
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
22. Основу деревянного корпуса я решил сделать из бакаута. Как изготавливался брусок описывать не буду, думаю пилить на ленточной пиле, а потом выставлять угля на фрезерном станке умеют все. Отмечу лишь, что при распиле, стоит давать на полотно веретенное масло: так полотно дольше прослужит. На картинке мы выбираем в заготовке круглое отверстие. Центр должен располагаться ровно на стыке крышки и корпуса будущей зажигалки.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:12
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
23. Вот такая красота получилась.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:12
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1607
24. На токарнике делаем цилиндр из пламенного эбена.
