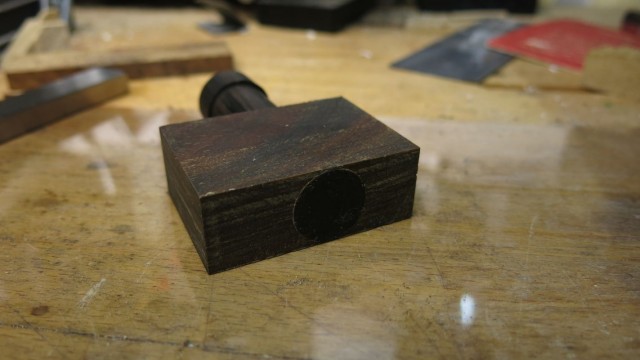

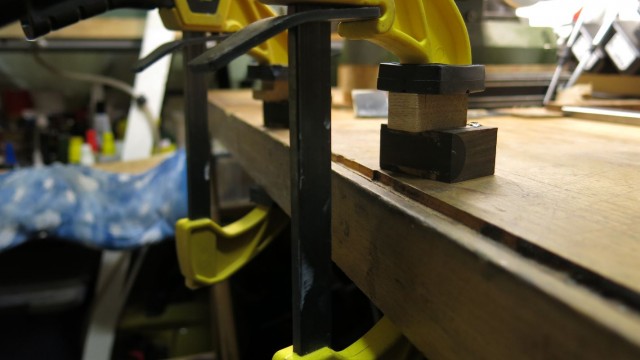

25. Получившийся цилиндр на клей засаживаем в получившееся отверстие.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:13
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

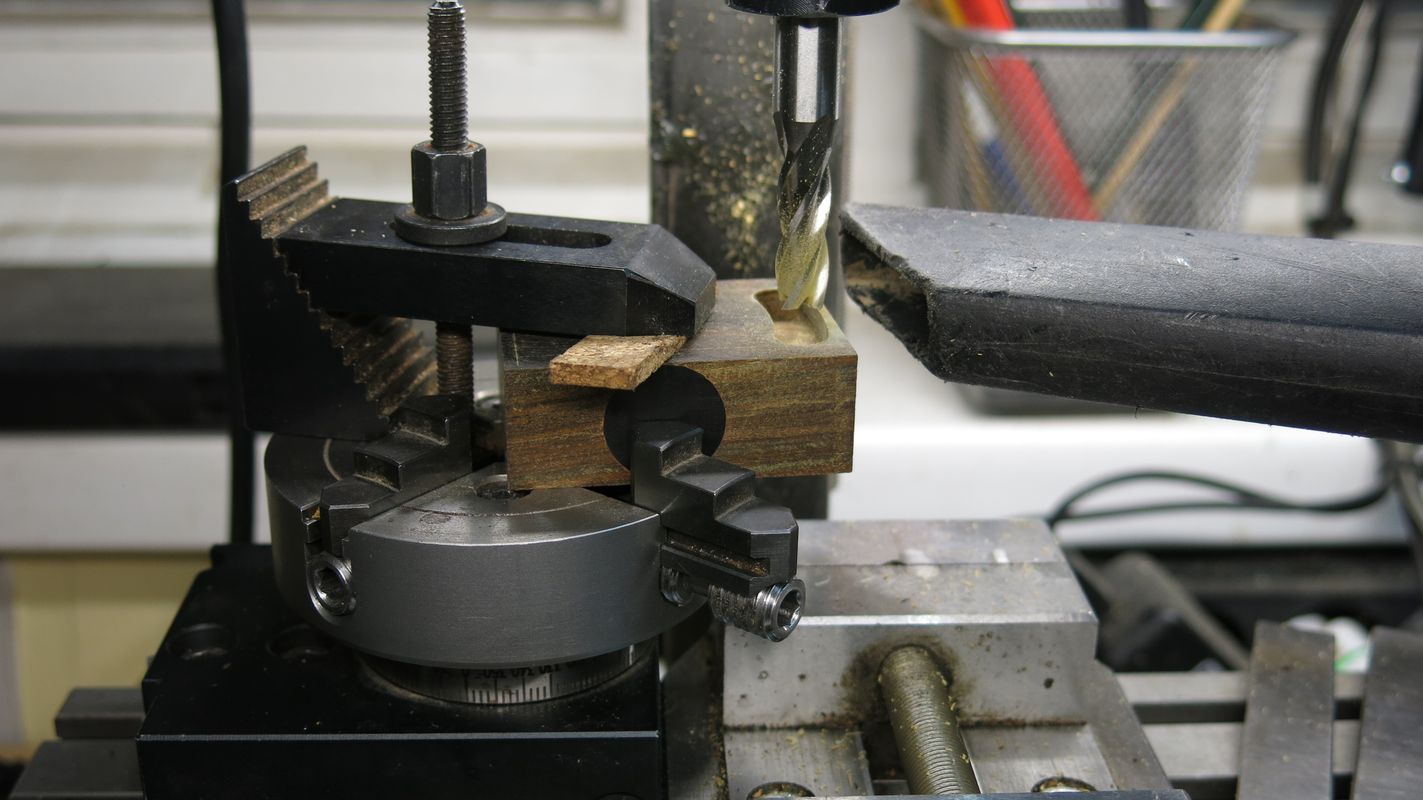

26. Затем в бруске опять таки выбираем радиусы.

Это сообщение отредактировал leshan2 - 29.03.2020 - 20:14

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:14
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
27. Верх и низ я выбрал слишком глубоко, но на прочности конструкции это не сказалось, лишь немного усложнило процесс сборки.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:15
4
Статус: Offline

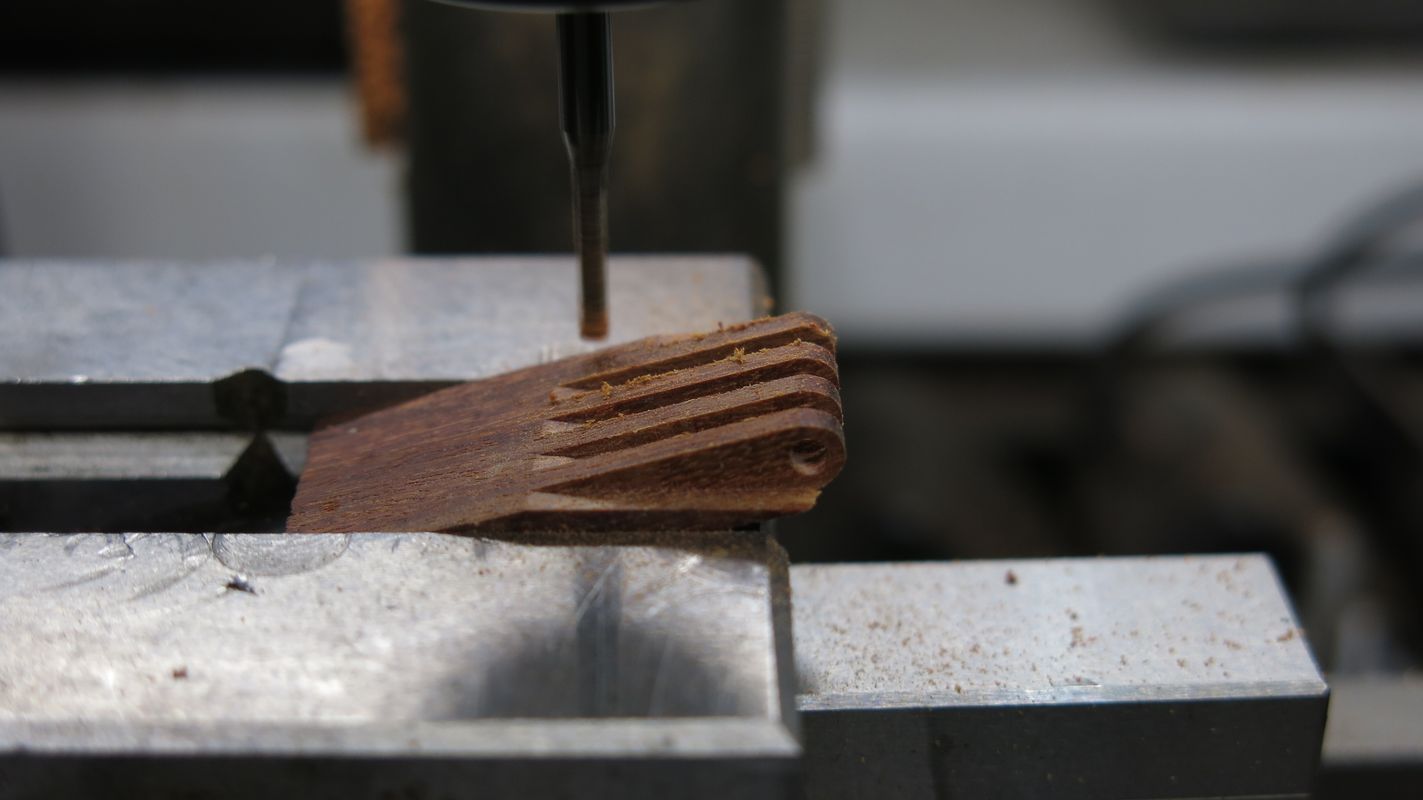

Ярила

Регистрация: 31.05.15
Сообщений: 1628

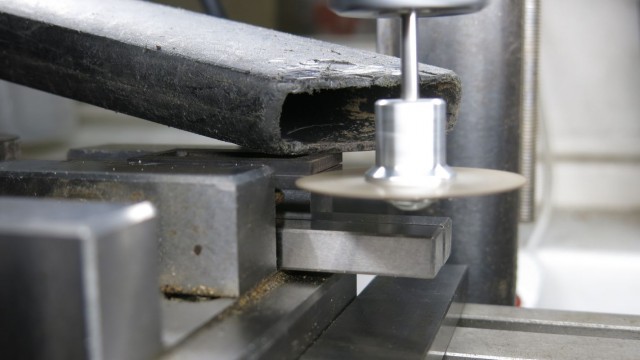

28. В ниши вставляем вставки (без клея) и выставляем высоту дисковой фрезы.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:15
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
29. Все делим на части.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:16
11
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
30. А это - красавец Таганрог. Город, где даже у дверей есть свои лица.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:16
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
31. Вклеиваем вставки в выборки корпуса.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:16
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

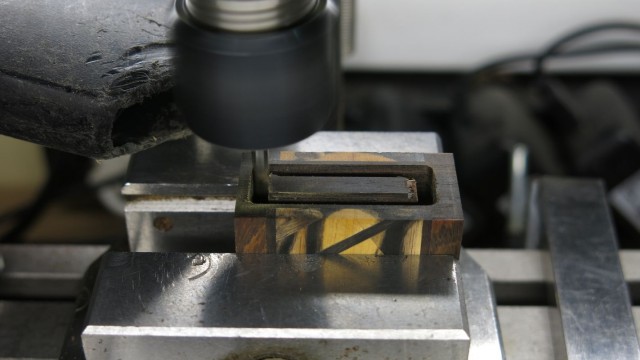

32. Выбираем пространство под латунный корпус.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:16
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
33. Примеряем.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:17
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
34. Берем черное дерево и делаем втулку на крышечку и корпус.

Это сообщение отредактировал leshan2 - 29.03.2020 - 20:17

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:18
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
35. У меня была подходящих размеров пластина, что бы сделать сразу втулки и на крышечку, и на корпус. Но ввиду того, что количество пальцев у меня ограничено, распиливал я ее на фрезере, а не на ленточной пиле.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:18
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

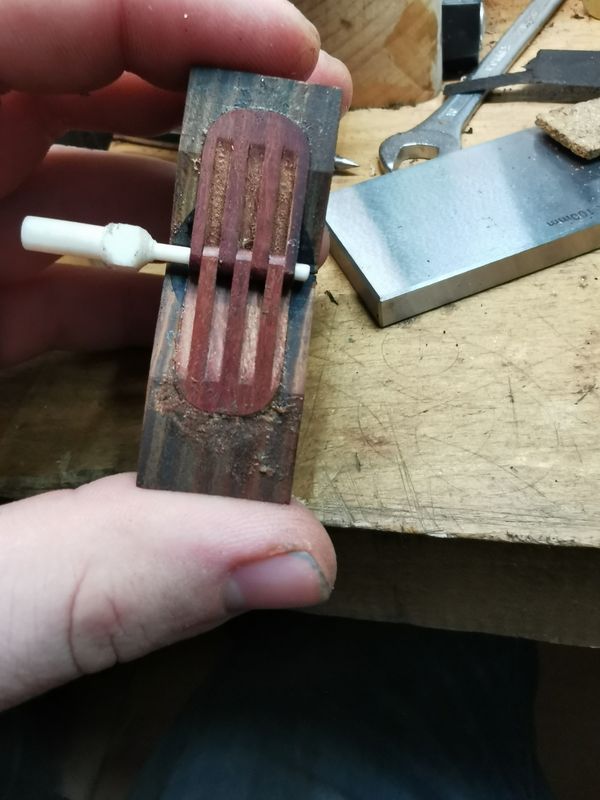

36. Тем временем вытачиваю ось петли. Использовал банальный рог лося.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:18
4
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

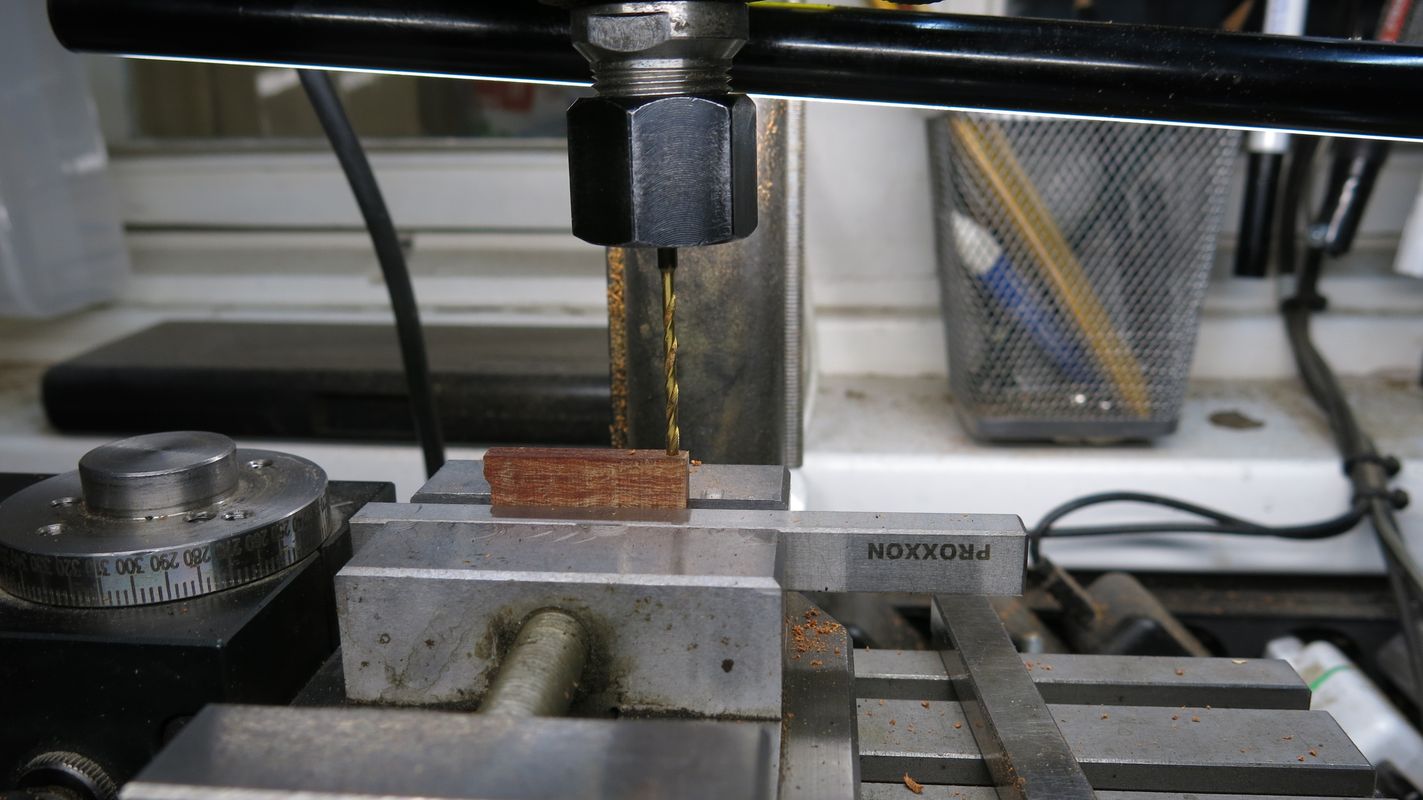

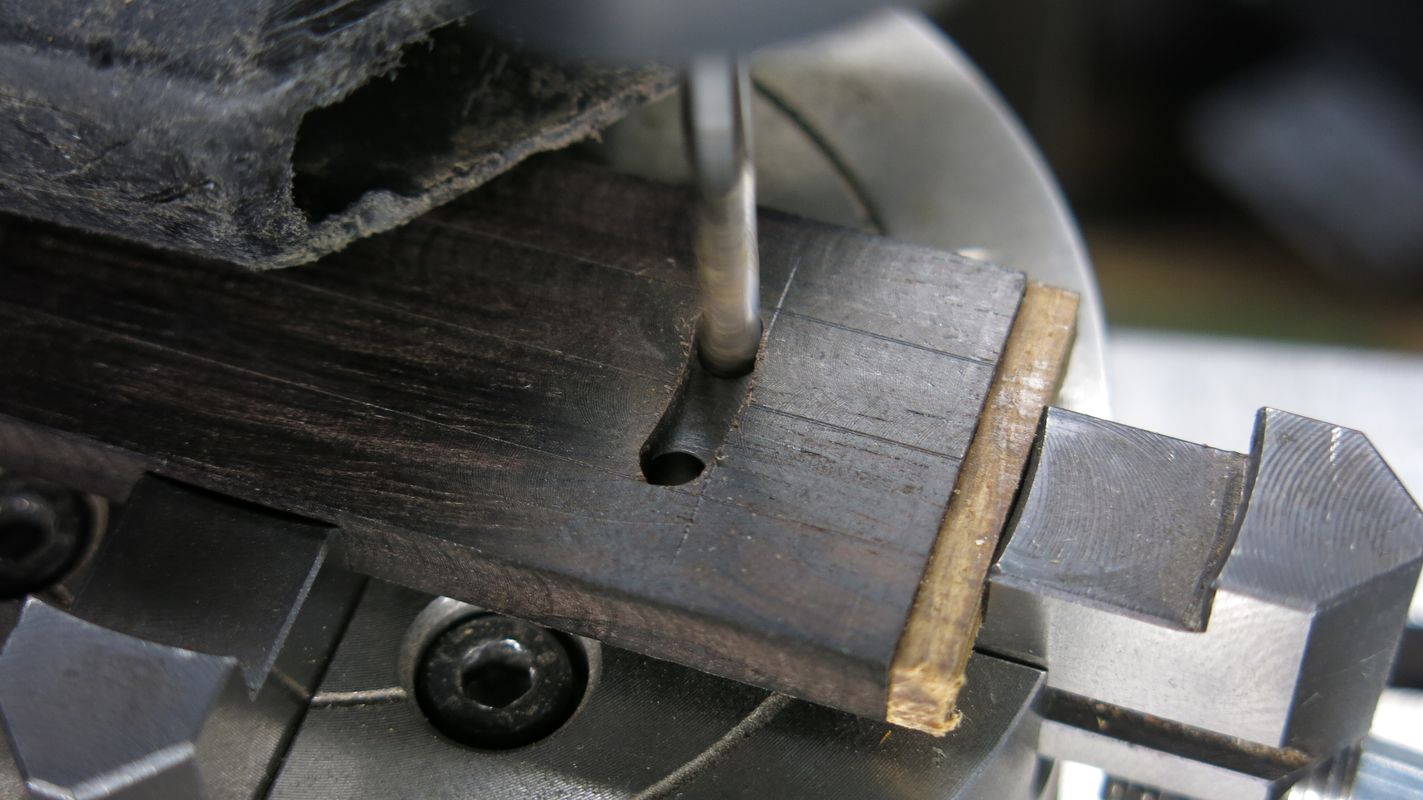

37. Изготавливаем петлю. Беру пластину 4 мм и просверливаю отверстие.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:19
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
38. Скругление делал на шлифстанке.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:19
7
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
39. Вот как-то так.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:19
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
40. Вид сбоку.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:20
5
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

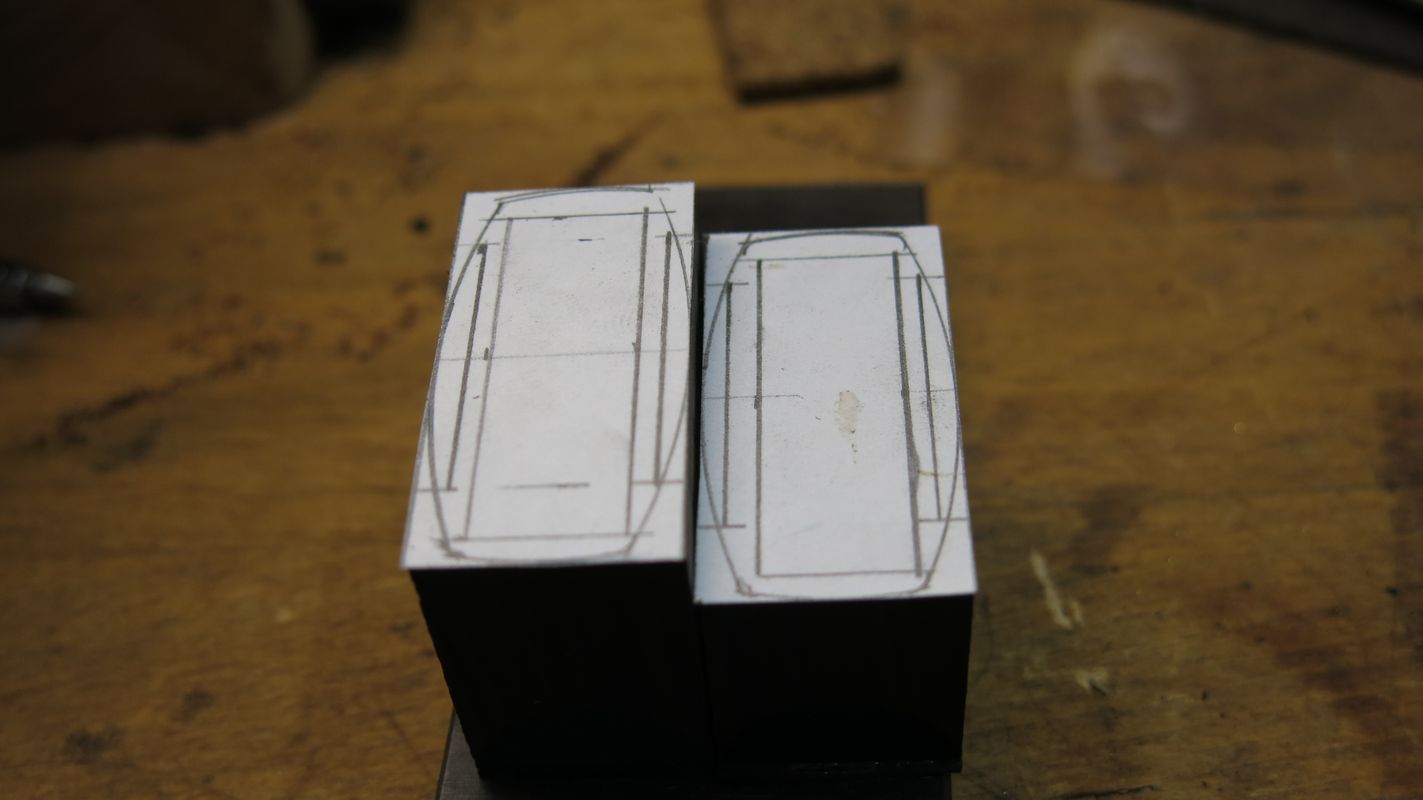

41. На дно и крышечку приклеиваю бумажные шаблоны.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:20
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

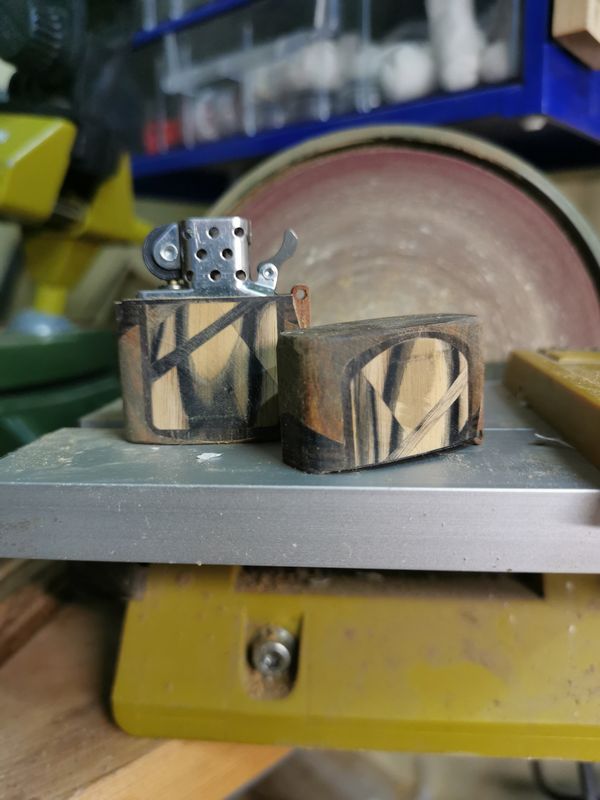

42. И опять же на шлифстанке придаем закругленную форму.
На этой фотографии можно заметить, что клипса, прижимающая крышку к корпуса, немного видоизменена. А еще, втулки на крышке и корпусе имеют немного разную форму: на корпусе центральная часть немного приподнята, на крышечке - немного опущена. При закрывании они водят друг в друга и исчезает щелочка между корпусом и крышкой.

Это сообщение отредактировал leshan2 - 29.03.2020 - 20:22

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:23
9
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
43. Полируем и покрываем карнаубским воском.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:23
7
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

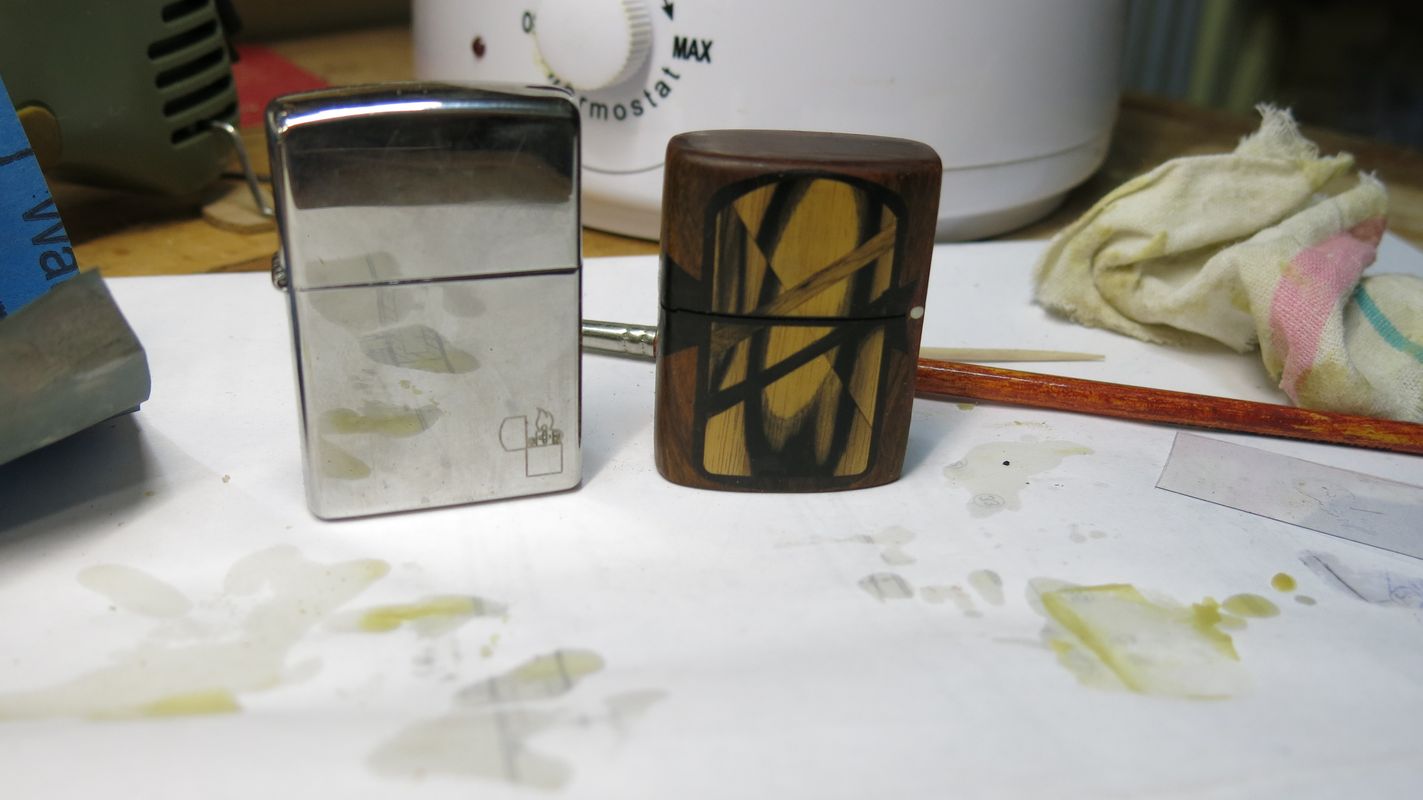

44. Сравнение с классической зиппой.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:23
7
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

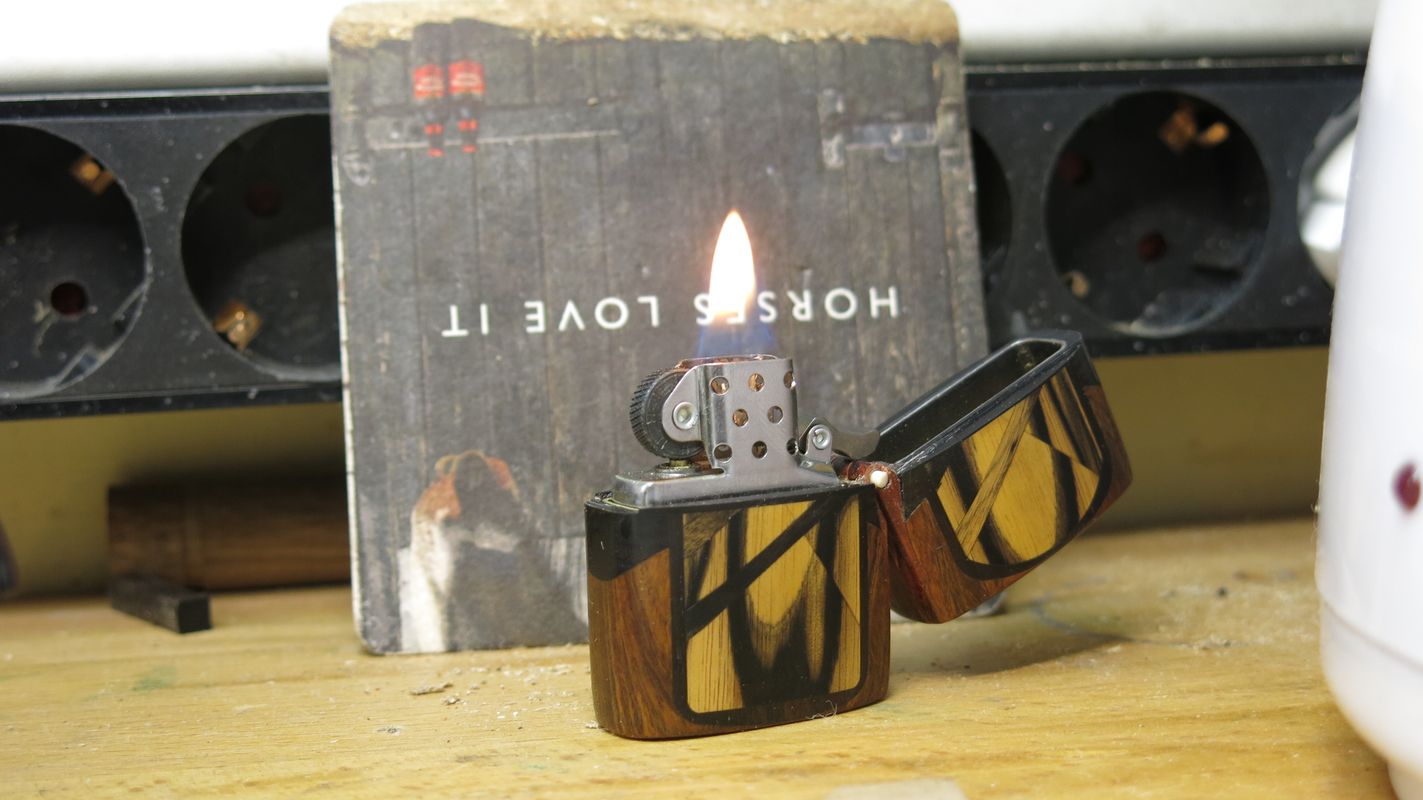

45. Вот как-то так.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:24
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
46. На этой фотографии можно разглядеть, для чего были сложности с сверлением плашек: после обточки на шлифстанке, толщина вставок стала меняться. Не сильно, но заметно.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:24
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

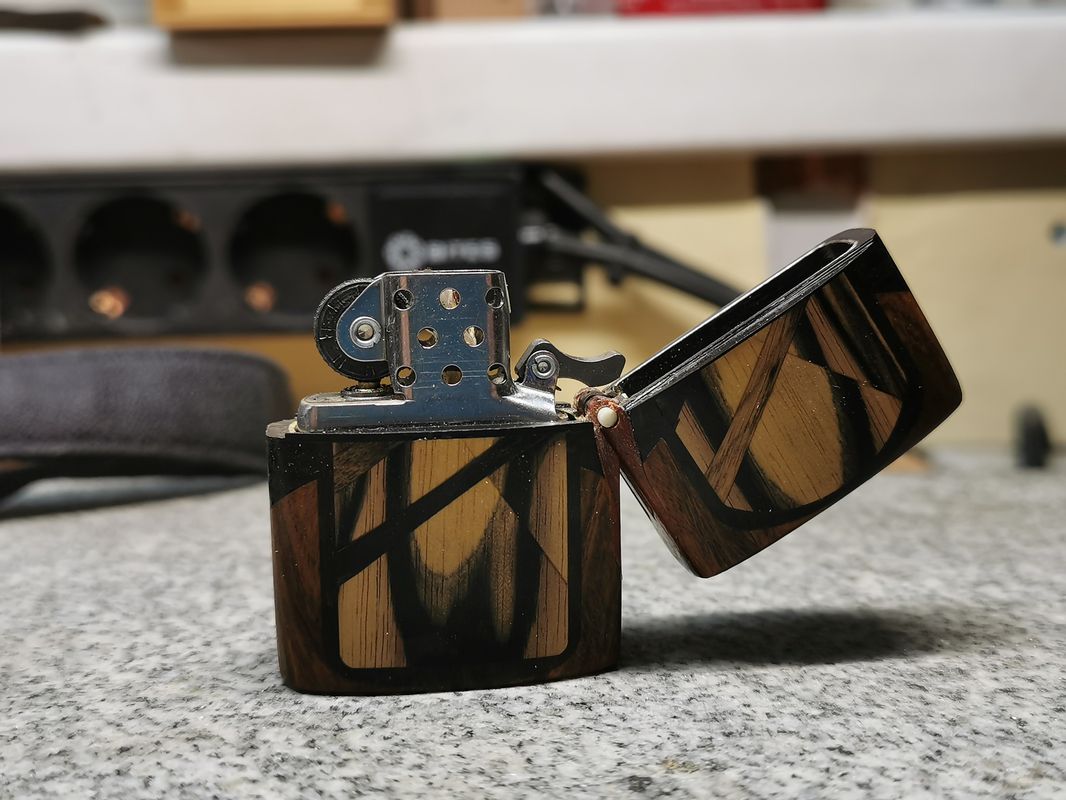

47. Справа.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:24
6
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628

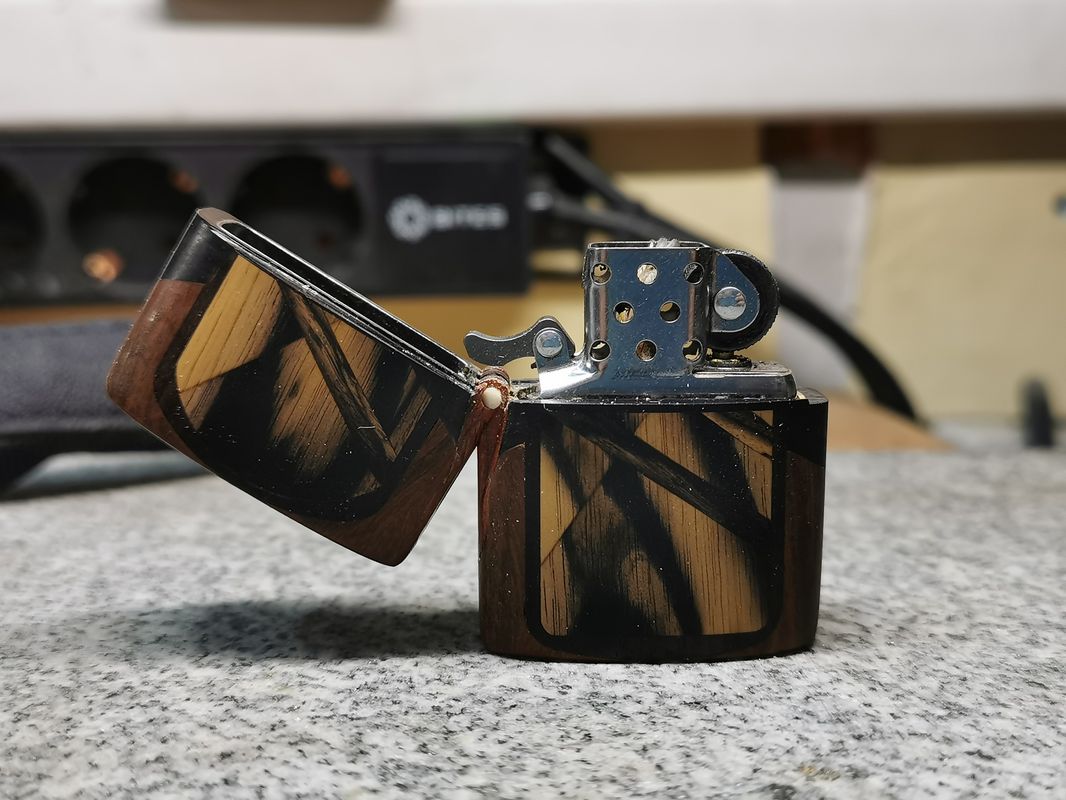

48. Слева.

Зажигалка El-Paris

[^]
leshan2
29.03.2020 - 20:25
7
Статус: Offline


Ярила

Регистрация: 31.05.15
Сообщений: 1628
49. Рядом со оригинальной зажигалкой.

Всё. Благодарю за внимание.
P.S. петля надежная. Щелчок исчез.
