Надумалось мне поведать Вам, уважаемые коллеги-технари-строители-плечеруки, про ТВ-кабель. Самый большой из тех, что я видел, трогал, таскал.

Вспомнил тему про Терешкову самый большой (в сечении) подводный силовой кабель.
Высоковольтный подводный кабель 220 000 Вольт

Фидер цифрового ТВ, высокочастотный фидер, коаксиальный кабель, фидерный кабель, ТВ провод. Полностью аналогичен «тивилизерному» проводу, что тянется от вашей антенны-ёлочки на форточке к, собственно, телевизору (только форм-фактор и размер другие). Блин у вас же нету антенны-ёлочки, тогда вам будет неинтересно.

Фидер это всё же совокупность кабеля, вспомогательных устройств, муфт, разветвителей, фильтров и так далее. Так что всё же это – фидерный кабель. Но в жизни его все так и зовут:
- Эй, ты, фидер!

Он же в разрезе. Пачка – 90 мм. Не рекламирую, что было под рукой и в кармане.

Все кортинке сделаны в разное время года, в разные годы и в разных местах. Фотографировал на профессиональный кнопочный телефон, поэтому бить ногаме и поддых - в обязательном порядке.

Рисунков ровно на одну первую страницу.

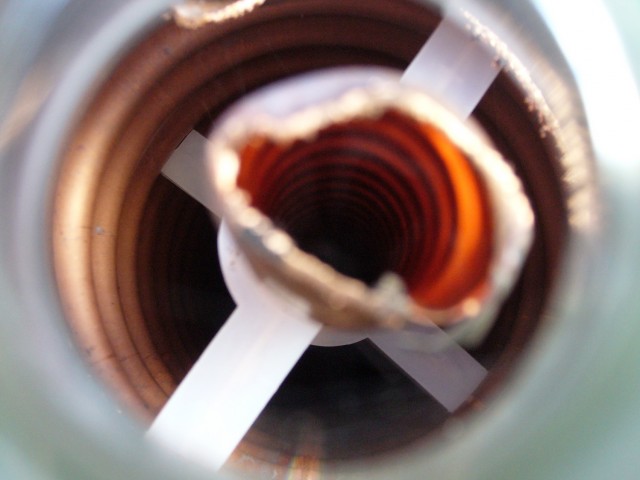

Рифлёные (гофрированные) экран и центральный проводник, чтобы проще кабель изгибать. Цельную трубу вы изогнёте, конечно, в итоге поломав.

Фото 2007 года. Кабель диаметром поменьше. И телецентр другой

Остаток кабеля на бухте.

Вот на таких барабанах его транспортируют. Тогда. Транспортировали. Сейчас барабаны металлические и диаметром больше. Для чего такие размеры? Есть прямая зависимость в технических требованиях по монтажу и эксплуатации кабеля (относится также и к оптическим кабелям, да по-хорошему ко всем).
R > 20*D

Где R-радиус изгиба кабеля
D – диаметр самого кабеля.

Нетрудно посчитать, что кабель диаметром 10 см должен наматываться на барабаны с обечайкой радиусом не менее 2м.

Это сообщение отредактировал MadCowboy - 13.03.2020 - 20:24

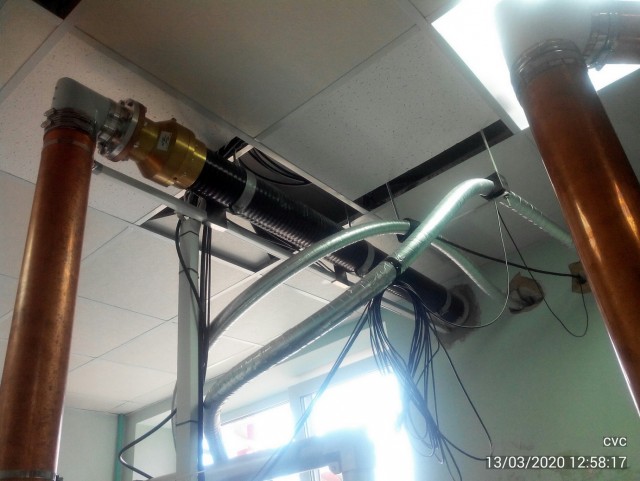

Кабель вводится в помещение цеха передатчиков. Коннектор на кабель стоит порядка 150 000. Да рублей, рублей.)))

Для сопоставления размеров потолочная плитка в помощь.
Так как кабель хоть в общем плане и гибкий, но на такие радиусы поворота в помещении он не готов. Его оконечивают и далее строят жёсткие линии.

Ах, да, чуть было не забыл. Именно такие фидеры горели внутри Останкинской телебашни, когда на ней был пожар. Именно их горение вызвало такие трудности при тушении и ликвидации. А горит он очень жарко и быстро распространяет горение! Поверьте мне.

Почему горел? Почему он именно горел, хотя ведь не должен? Или должен?

Фидерный кабель, что у меня на картинках реализован в уличном исполнении. То есть: стойкость к УФ-излучению, стойкость к крайним погодным температурам (-40°С +60°С). Но крайне горюч, потому использование в помещении минимизировано.

Монтажники операторов связи вам подтвердят: если вы заводите свою оптику на АТС, то в тех.условиях вам предпишут одеть кабель в гофру. Или необходимо перейти с уличного кабеля на кабель indoor исполнения. Вы знаете маркировку: например ВВГнг (нг – негорючий), FRLS (fire resistanse, low smoking).

Это сообщение отредактировал MadCowboy - 13.03.2020 - 20:24

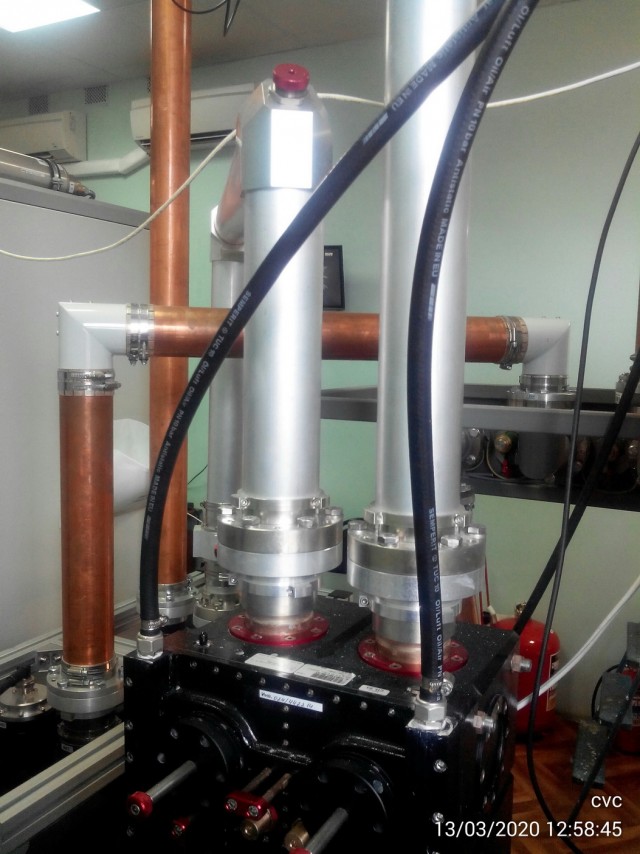

Монтаж жёстких линий похож на работу сантехника Марио. Или на старый виндовский скринсейвер.

птыщ

Сама же жёсткая линия суть медная трубка внутри алюминиевой (либо медной) трубки.

Выйдем на улицу, посмотрим снаружи.

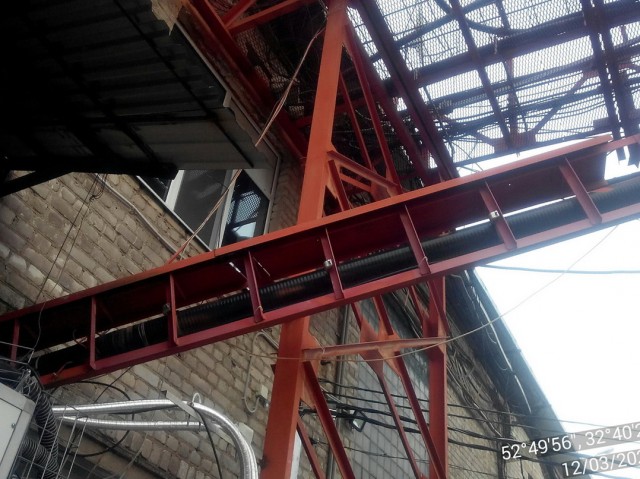

Кабель понимается по кабель-мосту.

Кабель-мост общий. Фото за 2007 год.

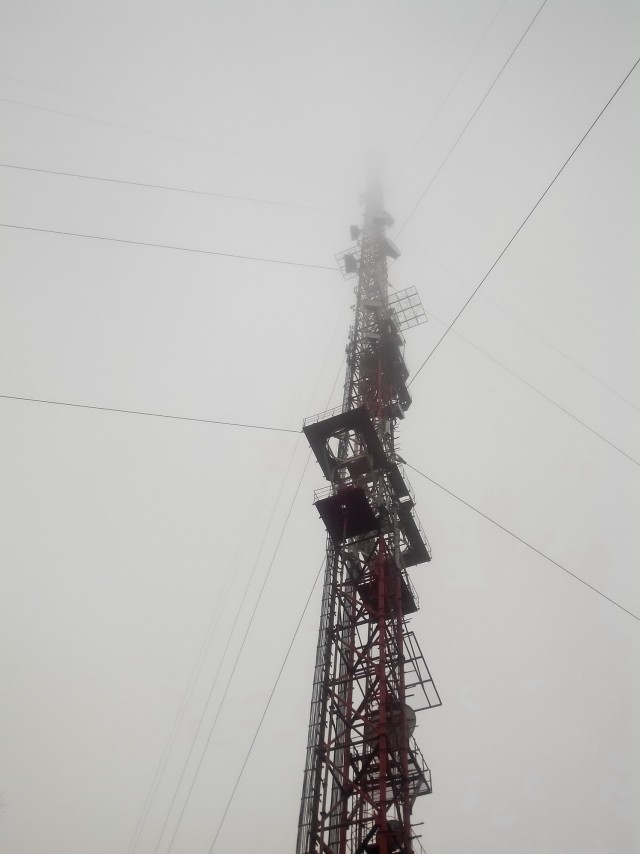

Ну а дальше фидерный кабель поднимается по кабель-росту вверх по АМС (антенно-мачтовое сооружение). Сегодня это была мачта H=220м с оттяжками. Такая:

Бывает и такая. Орёл.

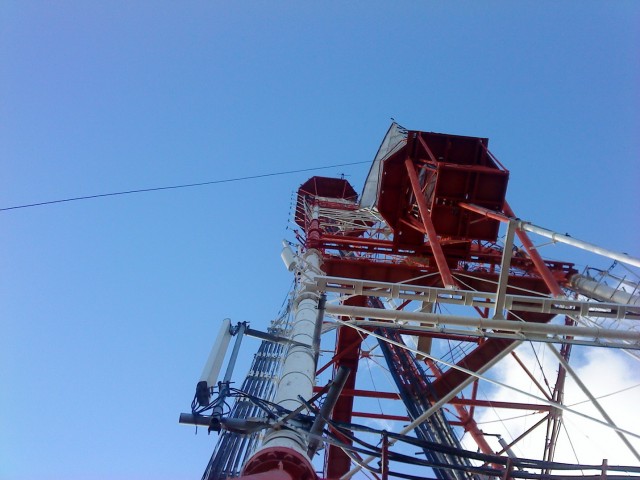

Или такая. Смоленск. В центре башни виден кабель-рост.

Или как в Рославле.

Или типовая, как в родном Брянске.

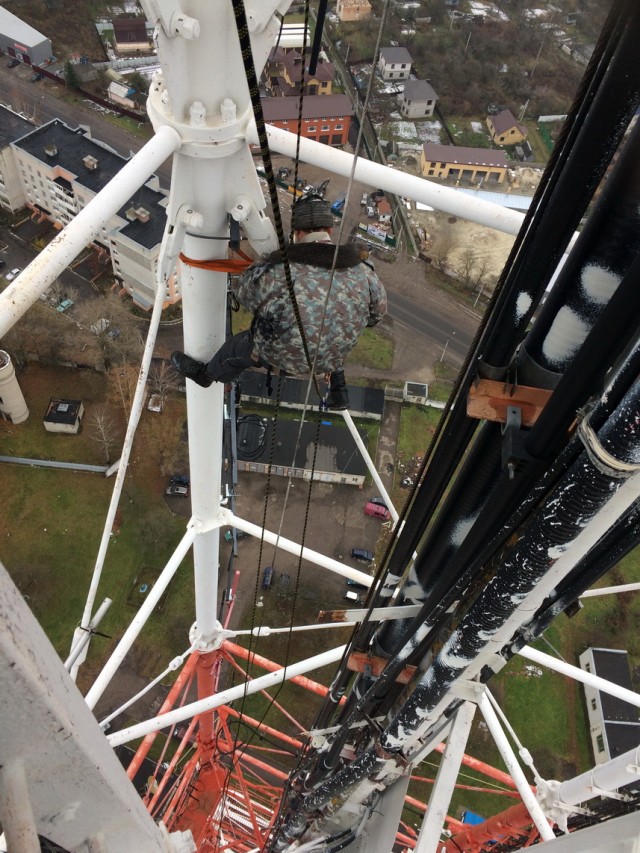

Можно увидеть автора (монтаж антенн радио “Energy”) и кабель-рост башни. Плохо, что я не предупредил акрофобов.

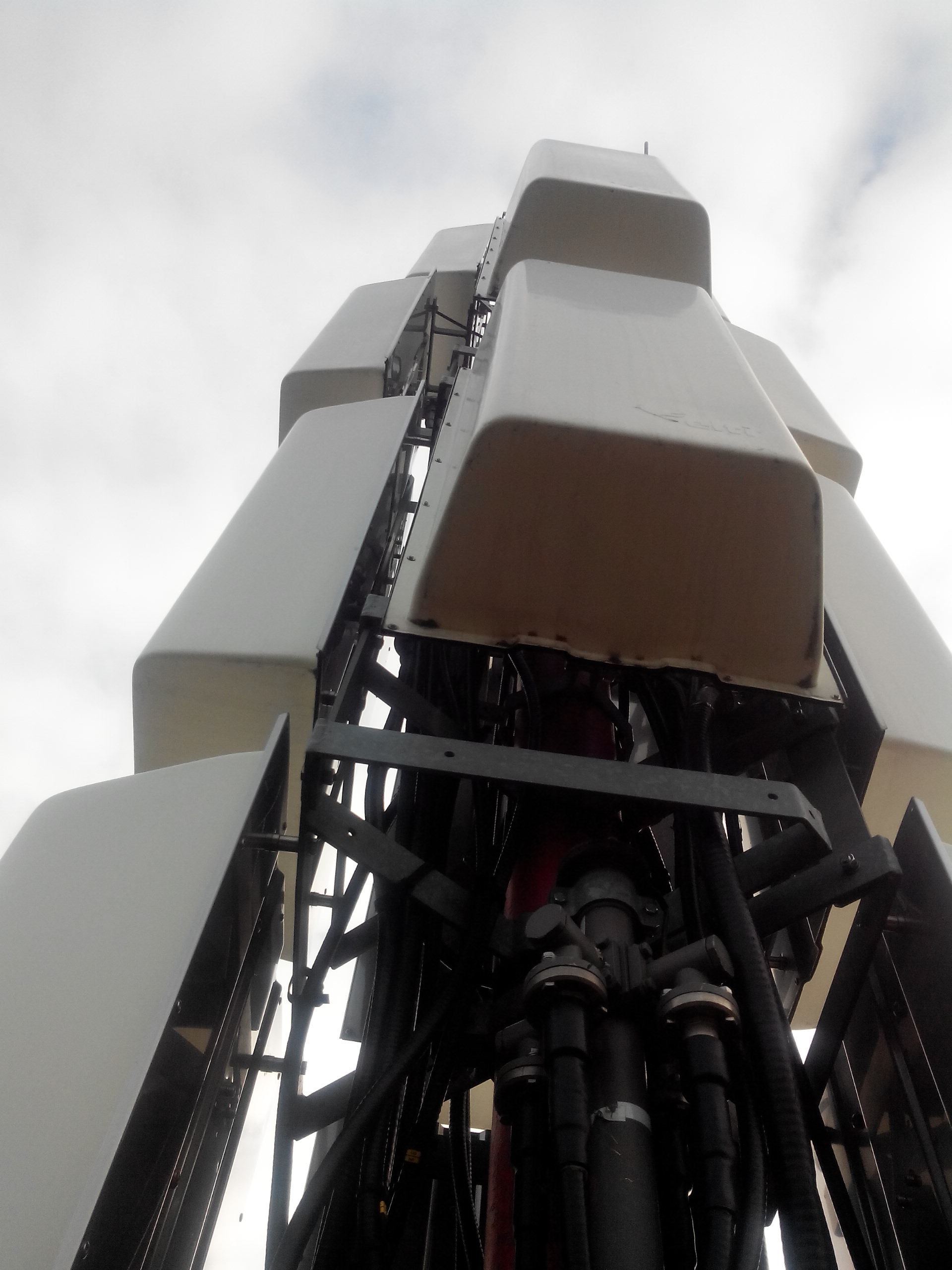

Венчает башню (мачту) шпиль высотой от 12 до 16 метров с антеннами. Здесь мы увидим демона из Матрицы кучу джамперов, на которые разделяется фидеоный кабель.

Это сообщение отредактировал MadCowboy - 13.03.2020 - 19:58

тыдыжЪ

И вот для этого всё и строится. Шкаф Чапман-Прокопенко.

Остальные картинки особо к делу не относятся, но вдруг кому полюбопытствовать. Первая мачта на фотках имеет в основании шар. Получается у основания нет жёсткой заделки и мачта имеет степени свободы для крена.

Но аналогичная мачта всё же есть и с жёсткой заделкой. Конструкция уверенно стоит на четырёх ногах. )))

У «Т2 Мобайл» (бренд Теле2) есть мачты 90 м с оттяжками, опирающимися только лишь на вертикальную штангу.

Можем посмотреть с этой мачты вниз. Уровень верхних оттяжек. 85м.

Но можно посмотреть и с балкона брянской башни на высоте ~130м.
Страница заканчивается, пора закругляться, а то у вас водка зазря в стаканах греется. Начал я про одно, продолжил о другом. Написал и обо всём и ни о чём.

Был рад встрече с вами.
Ваш Кавбой
