SJOGREN (Шогрен) - оружие не устаревшее за сто лет.

Шогрен первое полуавтоматическое ружье с инерционным типом перезарядки. История его столь же интересна сколь и коротка. Ружье 12 калибра было испытано в 1906 году и уже в 1907 году пошло в серию.

Будет 12 картинок, чутка текста и парочка видео via ©

Оружие сконструировал Карл Аксель Теодор Шогрен, после успешного испытания 24 августа 1907 г. консул Карлсон сделал заказ на производство первой партии ружей 12-го калибра.

...

...

...

...

«Первая партия имеет номера от 1001 до 6000. Экземпляры с номера 1001 до 1005 получил персонально консул Карлсон, а оружие с серийным номером 1006 досталось конструктору Карлу Акселю Теодору Шогрену. После его смерти оно перешло для хранения в стокгольмский Музей армии».

Шогрен был единственным конкурентов появившегося примерно в то же время Браунинга Авто-5. К сожалению, ружье было равнодушно принято рынком и первая партия в 5000 экземпляров оказалась единственной.

Позже в 60-70 годах прошлого века, из оставшихся комплектов, было собрано еще порядка десятка экземпляров этого интересного оружия.

...

Оружие выглядит необычно, но при этом работает достаточно эффективно и надежно. И сегодня оно вполне пригодно для охоты, удобно и комфортно при стрельбе.

Разбирается на две части очень просто, при этом отделяется не ствол, как часто у дробовиков, а блок ствол и подствольный магазин. Чтобы снять этот блок достаточно повернуть корпус магазина и выдвинуть его вперед, после этого поворачивается ствол и извлекается из коробки.

Вот собственно и все. Никаких подвижных элементов кроме затвора у ружья нет, это упрощает стрельбу и обслуживания оружия.

Ружье интересно как коллекционерам таки и охотникам. Цена его на сегодня составляет 120-150 тысяч рублей.



Все.
Доклад окончил.
Можно пинать.

Немного страшно, когда затвор вот так вот близко к лицу ходит.

Тип автоматики какой? Свободный тяжёлый затвор? Отдача ствола при коротком ходе?

Для своего времени отличный ствол.В деле смотрится ничуть не хуже тех дробовиков,с которыми американцы по вьетнамским джунглям партизан искали

Забавный агрегат.
Я так понял по принципу свободного затвора работает, без запирания?

О, цельный кусок чугуния + затвор? Интересная конь-струкция.

Инерционный принцип. Затвор опирается за счёт движения основной массы ружья относительно тяжёлого груза внутри. Жаль, что нет схемы. Для наглядности.


Риталин подробнее описание:

В системе Шегреня оружие имело массивный груз, открыто расположенный на салазках ствольной коробки и выполнявший роль затворной рамы. Внутри груза располагалась мощная пружина, передним концом упиравшаяся в подвижный шток, который, в свою очередь, упирался в выступ в передней части ствольной коробки.

В момент выстрела все ружье под действием силы отдачи начинало движение назад, груз же из-за собственной инерции пытался сохранить свое положение в пространстве, то есть двигался вперед относительно ствольной коробки. При этом происходило сжатие расположенной внутри груза пружины.

В момент полного сжатия усилие пружины преодолевало инерцию груза, и пружина, распрямляясь, через шток резко отталкивала груз назад от упора в ствольной коробки. Двигаясь назад, груз отпирал и увлекал за собой затвор, осуществляя извлечение и выброс стреляной гильзы и сжимая возвратную пружину, энергия которой затем использовалась для подачи нового патрона в ствол и закрытия затвора.

Это сообщение отредактировал iitiro - 12.03.2020 - 13:00

Затвор по сути из двух соединенных с зазором частей, инерционная запаздывает по времени, но от нее зависит открытие/закрытие всего затвора.
Отдача при коротком ходе. Но не ствола, а части затвора.
Я понял так.

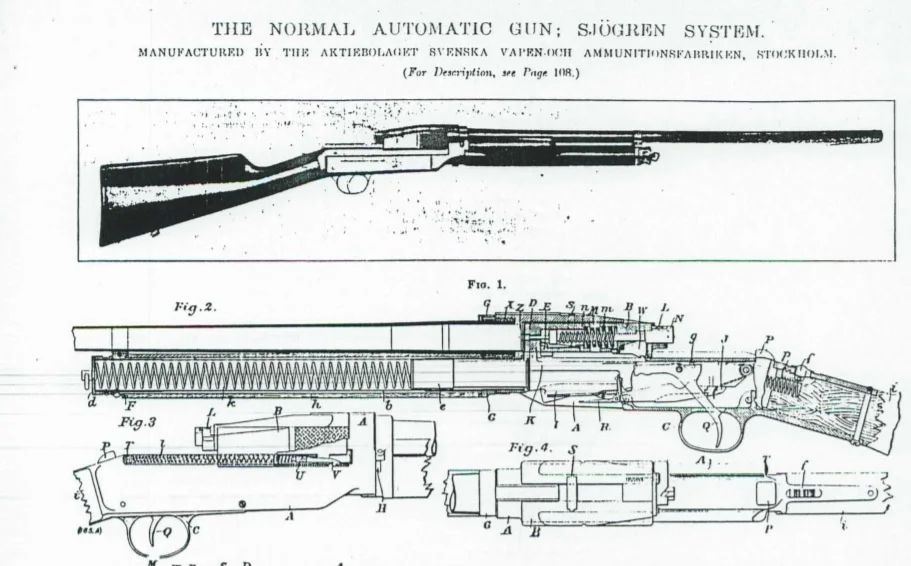

С накатом не очень понятно. На чертежах пружина в районе магазина с поводком. На видео не видно как реализована эта связь

Это сообщение отредактировал Триангель - 12.03.2020 - 13:21

Не лучшее качество, но что есть

Там же указано- инерционный

Размещено через приложение ЯПлакалъ

Интересно, почему в массы не пошло. Наверное из-за сильного увода отдачей (в т.ч.) затвора при выстреле?

Размещено через приложение ЯПлакалъ

а оно во время сильного дождя, снега, ветра стреляет??? во время дождя и снега его заливает, во время сильного ветра выдувает из коробки перезаряжающийся патрон)))))
