Данная конструкция является продолжением и дальнейшим развитием установки РВСН-8.

39 фотографий и видео.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Yap
[x]



Продам слона

Регистрация: 10.12.04
Сообщений: 1488

[^]
Wallery
7.09.2019 - 09:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
При сохранении внешнего вида и основного функционала, модернизированы были следующие элементы конструкции:
1. Значительно уменьшена толщина корпуса
2. Ввод параметров запуска системы осуществляется энкодером, вместо устаревших галетных переключателей
3. Управление продувкой и заполнением трубопровода, поворот пускового стола и подсветка вместо механических кнопок управляются микроконтроллером
4. Сделано тайное хранилище ключа доступа, которое можно открыть только, нажав секретную кнопку, которая замаскирована под шляпку крепёжного винта
5. Предусмотрена система самоуничтожения на тот случай, если враг попытается захватить ракетное топливо
По причине того, что многие узлы повторяются, ворклог получился несколько сжатым, кому интересно более детальное описание, смотрите ворклог установки РВСН-8.
Итак, начнём!
Первым делом приготовил все электронные части устройства, за исключением платы звуковых эффектов, её я делал уже по мету – куда влезет.
Огромное спасибо Тимофею Носову и Арсению Вирачеву за написание прошивок!
Без них мои идеи были бы мертвы по причине того, что в программировании я даже не полный ноль, а скорее величина отрицательная.


Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Корпус сделан из ценных пород МДФ, части его вырезаны на ЧПУ, а потом склеены и отделаны шпоном красного дерева, этот корпус мне изготовил Кирилл Соболев, за что ему моя благодарность.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973

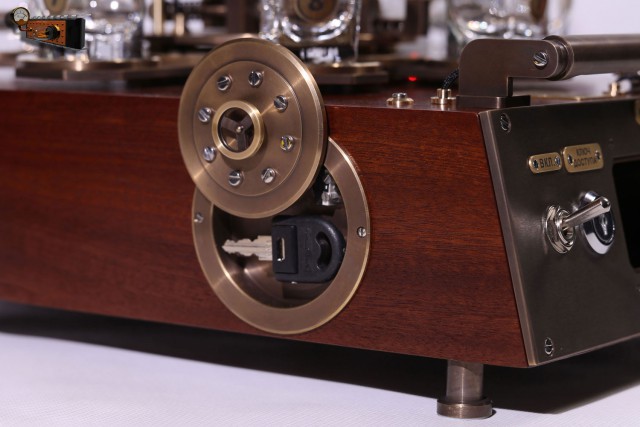

Тайное хранилище ключа доступа представляет собой люк, который закрывает небольшую нишу, в нише ключ удерживается постоянным магнитом. Люк открывается с помощью небольшого электродвигателя с редуктором. Всё это безобразие управляется микроконтроллером PIC16F628A. Одновременно с открыванием или закрыванием люка запускается файл звукового сопровождения.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:34
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Поворотный стол и насос не претерпели изменений, поэтому не буду на них особо останавливаться.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
03

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Графитовые щётки для питания подсветки стола несколько уменьшил в размерах.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:35
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Оптический датчик положения стола имеет регулировку по двум плоскостям, что очень удобно при настройке системы.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Декоративное кольцо динамики выточил из латуни и ваял в него латунную сетку.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
03

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
В этот раз не стал покупать готовые кнопки, а изготовил их сам на основе обычных тактовых кнопок.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Система ключа доступа повышенной секретности изготовлен из мебельного замка, я всего ишь добавил к нему микропереключатель.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:36
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Энкодер и кнопки управления прокачкой, продувкой, подсветкой и поворотом стола располагаются на передней панели, при сборке всё это прикроется декоративным шильдиком с надписями, этот же шильдик удерживает толкатели кнопок.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Распайка всей радиоэлектронной начинки. Плату звуковых эффектов и усилитель расположил напротив динамика. Все звуки записаны на обычные microSD карточки и их легко поменять.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:37
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
Теперь можно посмотреть на результат работы.

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
02

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
03

Регулируемая Высокоточная Система Налива модернизированная (РВСН-8М)

[^]
Wallery
7.09.2019 - 09:38
Статус: Offline


Самодельщик

Регистрация: 3.09.14
Сообщений: 1973
04
