Моя очередная поделка: PicKit2


Страницы: (15) [1] 2 3 ... Последняя »	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

AlDianochka	16.03.2019 - 13:37 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	450 История в 4 месяца Доброго времени суток! :) Лень, как известно, двигатель прогресса, и иногда так не хочется перекидывать данные с ноутбука на стационарник, что все таки решила собрать себе USB программатор под микросхемы семейства PIC... Что ж, готовых проектов в сети полно, находим который приглянется и начинаем! А приглянулся вот такой вариант, особенно тем, что он был изначально заточен под легкодоступный корпус. 17 фото
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

AlDianochka	16.03.2019 - 13:37 [ показать ]

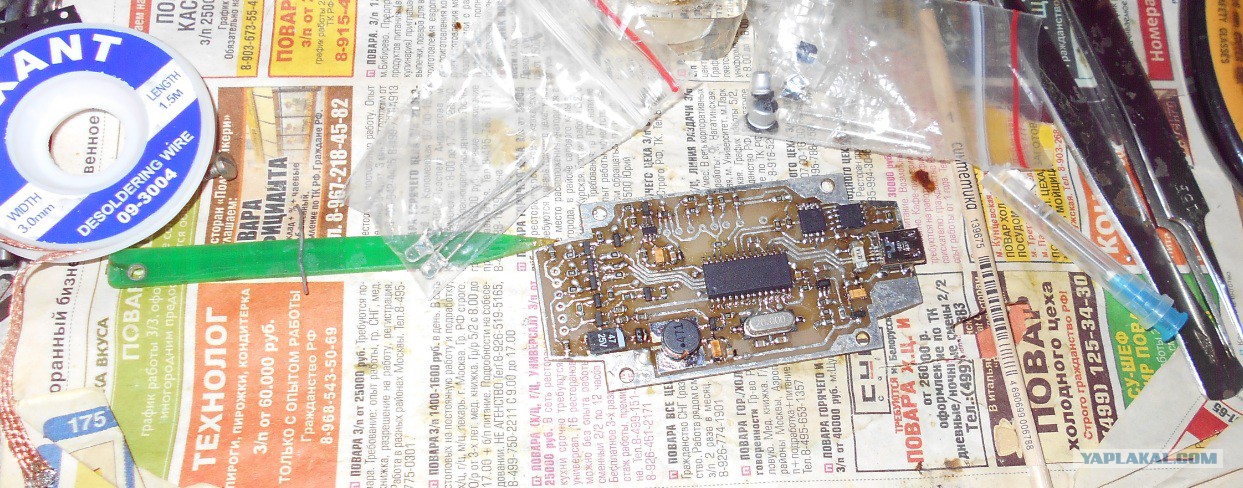

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Ох знала бы, сколько хлопот этот выбор принесет, трижды бы передумала... Но это все потом, а пока закупка деталей, многие из которых оказались достаточно редкими, но к этому мы привычные - пусть чуть дороже, но найдены в тот же день. ;) Начала делать плату, и именно тут появились первые сомнения в правильности выбора варианта, что приглянулся. А именно: большие площади меди, которая должна остаться. Переделывать под заливку сеткой долго, тем более "не первый год замужем" - справимся!... Первая попытка - явный брак, полигоны блестят звездочками меди, но ничего, маркер в помощь! :)
	[^]

AlDianochka	16.03.2019 - 13:38 [ показать ]

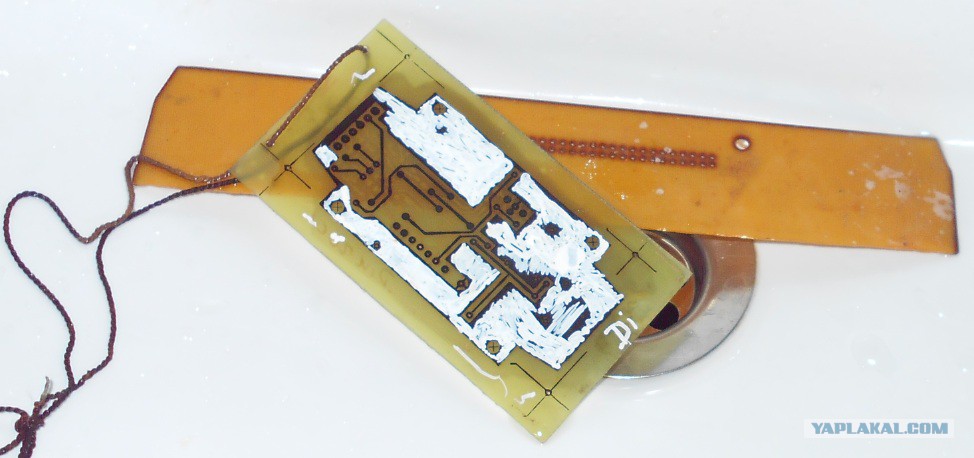

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Получилось весьма мило! Но, это ведь первый слой, без громадных полигонов, а легкие подтравы-язвочки уже появились... :(
	[^]

AlDianochka	16.03.2019 - 13:38 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Со вторым такой способ не прокатит, меняем маркер на тот, который с краской.
	[^]

AlDianochka	16.03.2019 - 13:45 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Занятие очень муторное - любое неосторожное движение пальцами - смывай и все заново. Впрочем что и было с той попыткой ибо в итоге получилось другое
	[^]

AlDianochka	16.03.2019 - 13:45 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	И вот тут то всплыла главная трудность, первый убитый стеклотекстолит и уйма мороки: крайне тонкие переходные отверстия. Сверло 0,8 и малейшее отклонение (что неизбежно при сверловке с руки) приводит плату в мусорное ведро. Сколько было наломано сверл не считала, а они сволочи очень не дешевые + досверлить отверстие еще тот геморрой.... Худо-бедно вопрос решила сверловкой нелуженой платы.
	[^]

AlDianochka	16.03.2019 - 13:46 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Обычно наоборот, сначала лужу, чтоб не забивались отверстия, но тут никак иначе. В общем после всех мучений, подрезки в размер, добилась вот такой красоты
	[^]

AlDianochka	16.03.2019 - 13:46 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Новогодние праздники! Весьма извращенным методом прошиваем микроконтроллер. Специально для остряков: я природная блондинко, и поэтому развела все ножки. Шутка, этот переходник уже лет 10 валялся, после покупки МК не в том корпусе и вот пригодился.
	[^]

AlDianochka	16.03.2019 - 13:46 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Особую "радость" доставили переходные отверстиями, которые находятся под микрой. Металлизацию дома не сделать, в общем повозиться пришлось....
	[^]

AlDianochka	16.03.2019 - 13:47 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Тем временем появился новый член нашей семьи, которому правда пофиг на электронику, но и на запахи химии тоже. :) Забрала из подвала зверя...
	[^]

AlDianochka	16.03.2019 - 13:47 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Прошел длительный перерыв, было много других дел, и я снова вернулась к программатору.
	[^]

AlDianochka	16.03.2019 - 13:48 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Огромная "благодарность" и лучи поноса слепошарым продавцам ЧипДипа: 2MHz и 20MHz не одно и тоже! Узнать об этом когда настроилась на работу, а на часах 10 вечера было крайне неприятно. Сверловка корпуса, установка светодиодов и кнопки по высоте...
	[^]

AlDianochka	16.03.2019 - 13:48 [ показать ]

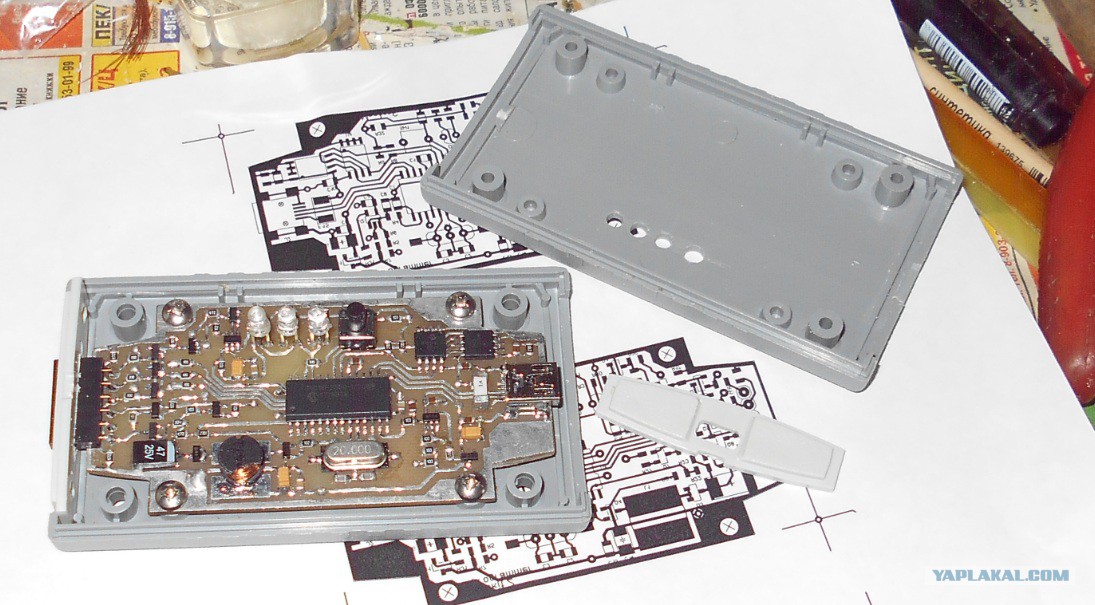

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	И длительная работа дрелью и надфилем, делая прорези под разъемы
	[^]

AlDianochka	16.03.2019 - 13:48 [ показать ]

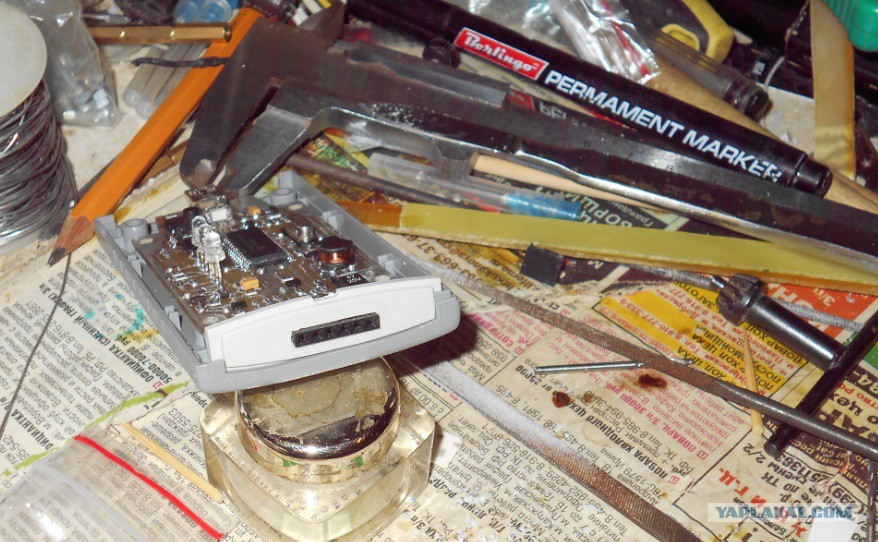

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Конструкторы корпуса, очень хотела бы вас спросить, ЧЕМ вы думали, когда делали такие посадочные отверстия? Даже саморезы 2,9х6,5 пришлось обкусывать. Так же недоработка разработчиков данной платы: пришлось дофига и больше повозиться с надфилем, чтоб в разъем втыкался кабель.
	[^]

AlDianochka	16.03.2019 - 13:49 [ показать ]

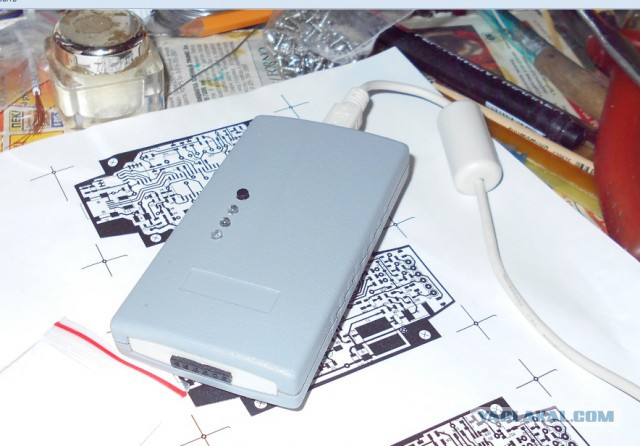

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	В итоге имеем такую красоту
	[^]

AlDianochka	16.03.2019 - 13:49 [ показать ]

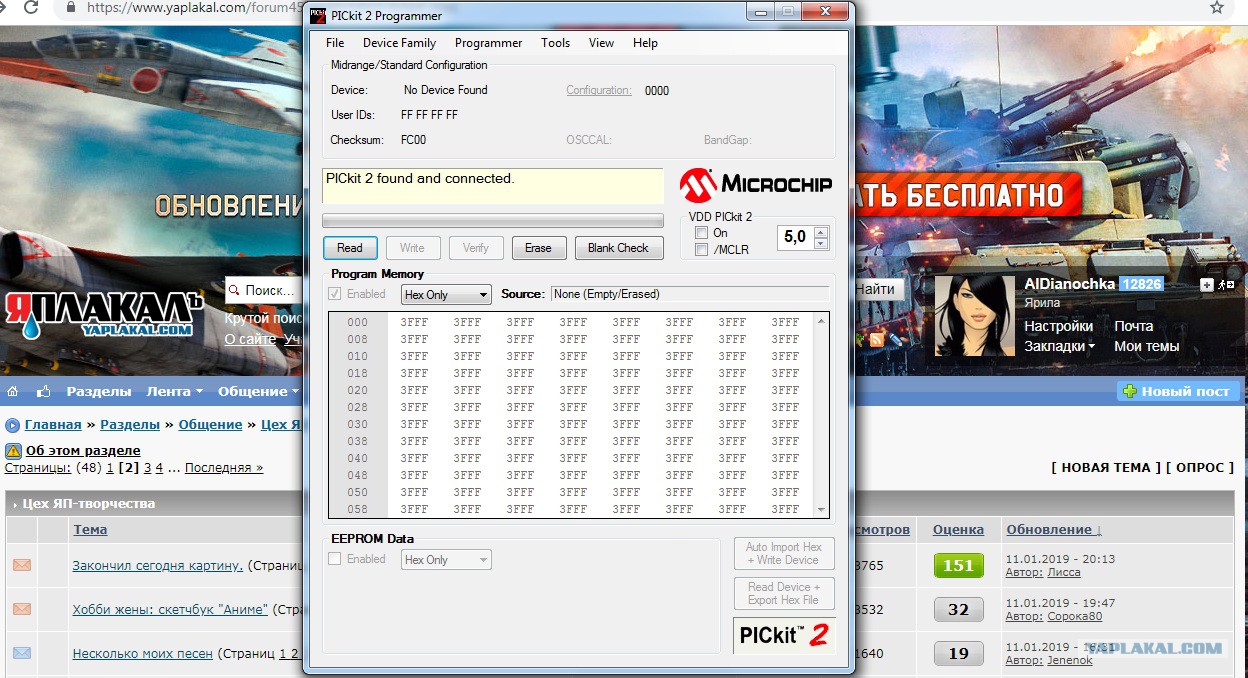

Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	Знакомимся с ноутбуком помигивая светодиодиками
	[^]

AlDianochka	16.03.2019 - 13:50 [ показать ]
Статус: Offline Пантера Регистрация: 21.07.13 Сообщений: 80270	И он отвечает взаимностью! У меня все!
	[^]
