Даже в такой консервативной области, как конструирование охотничьего оружия, находится место инновациям - и они со временем сами становятся подлинной классикой. Система Дарна - это как раз такой пример, когда нестандартное не просто приживается, а занимает достойное место в истории.

У любого переломного ружья есть неизбежная проблема - давление на донце гильзы во время выстрела стремится "развернуть" его, создавая целый комплекс разнонаправленных нагрузок и на растяжение, и на срез, и на разрыв. В результате со временем появляется шат стволов, к нагрузке добавляется ударная (во время выстрела теперь еще и выбираются все люфты в сочленениях), износ только возрастает. Попытки избавиться от переломной схемы были еще в середине XIX века: например, Лефоше создал карабин с продольно-перемещающимся стволом, который для перезарядки сдвигался вперед, но так и не довел до ума запирание.

8-миллиметровый карабин Лефоше, 1867 год

Его коллега, французский оружейник Режи Дарн, поступил изначально проще: он решил вообще отказаться от продольного перемещения, тем самым и избавившись от необходимости блокировать его в момент выстрела. На первом ружье Дарна блок стволов поворачивался вбок. Причем о Лефоше мы вспоминали не зря - обратите внимание на характерную именно для этой фирмы причудливую спусковую скобу:

Первое ружье Дарна, 1879 год

...

Действительно, производства этих фирм были взаимосвязанными долго - например, и в 1902 году на блоках стволов шли двойные клейма Режи Дарна и Эжена Лефоше.

...

Как бы то ни было, из-за экзотичности и не самой удобной перезарядки система с поворотным блоком стволов не прижилась. В историю вошла разработанная следующей - со скользящим затвором.

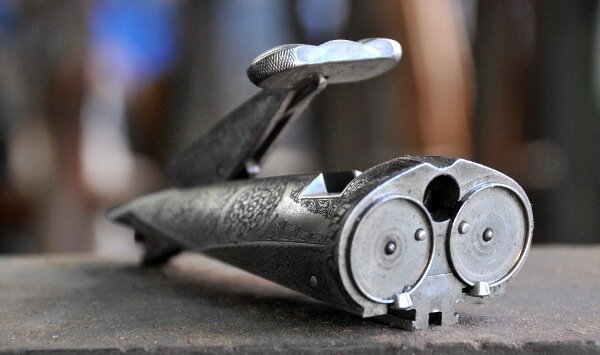

Затвор

В собранном состоянии такое ружье было не отличить от привычной бескурсковой двустволки, и только характерные "уши" рычага отпирания выдавали схему Дарна.

Схема работы была простой и надежной, ружье при необходимости легко разбиралось.

Дарн смог объединить не только неприхотливость, надежность и отличный бой ружья, но и низкую цену: даже с художественной отделкой они были дешевле, чем сопоставимые по уровню "переломки". Это было связано с тем, что и основание ружья, и затвор можно было без особых ухищрений обрабатывать на станках, без ручной подгонки. И, хотя при упоминании Дарна сразу представляется именно "горизонталка", затвор Дарна применялся и на бокфлинтах:

...

Итог - золотая медаль на парижской Всемирной выставке 1901 года: в XX век Режи Дарн вошел с признанием и славой.

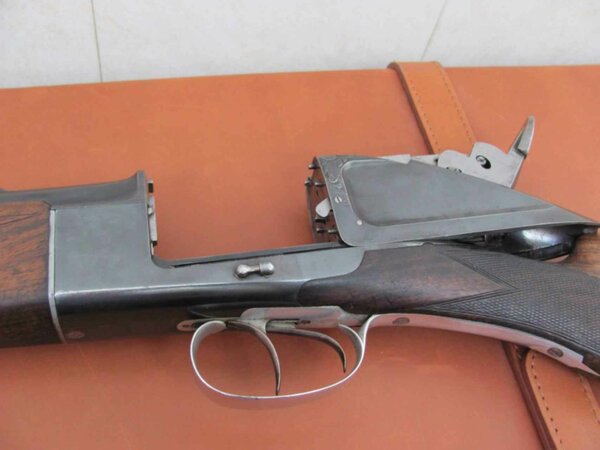

Разборка ружей Дарна ничуть не сложнее, чем обычной двустволки. Для начала назад отводится затвор, внизу которого нужно нажать на хвостовик:

После этого затвор полностью снимается с направляющих:

За блоком стволов нужно нажать на фиксатор:

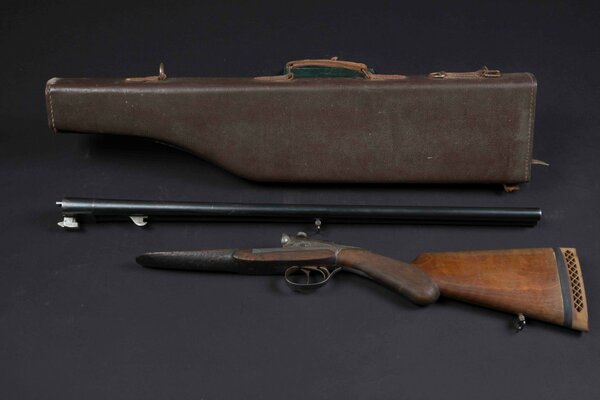

После этого снимается и блок стволов. Все - ружье разобрано на части.

Стоит обратить внимание на расстояние между подствольными крюками - оно достаточно велико, чтобы обеспечить отличную прочность. Расшатать Darne не может и очень большой настрел.

За счет своего характерного устройства у этих ружей еще и отличный баланс, и это при сравнительно малом весе - здесь нет необходимость чрезмерно увеличивать количество металла в колодке, как у переломных ружей, тем более что задний крюк сделан за одно целое с муфтой. В среднем даже в 12 калибре Darne весит около 2,8 кг. Не пасовали в прочности и сами стволы - если вам попадется Darne с клеймом в виде трех или четырех пар скрещенных ветвей, то это значит, что ружье испытано давлением в 144 и 172 МПа соответственно - и это при обычном "шестьдесят пятом" патроннике, хотя давления имеют запас даже для современных "магнумов".

Напомним, что современный стандарт CIP предписывает испытывать давлением 120 МПа ружья 12 калибра под стандартные патроны, "магнум" - 137 МПа. Стоит ли удивляться, что и сейчас многие старые "Дарны" прекрасно себя чувствуют и продолжают прекрасно стрелять?

Ну и коротенькое видео, с демонстрацией перезарядки:



Взято здесь и здесь. ©

Все.
Доклад окончил.
Можно пинать.
