Оптический прицел Голодяева со световодом

Успех в вооруженных конфликтах, будь то локальные войны или действия отрядов милиции против вооруженных бандитов, в первую очередь зависит от качества оружия, форм и способов противоборства. События в Чечне наглядно показывают необходимость поиска новых, нетрадиционных способов применения стрелкового оружия и улучшения его характеристик, что могло бы значительно сократить потери.

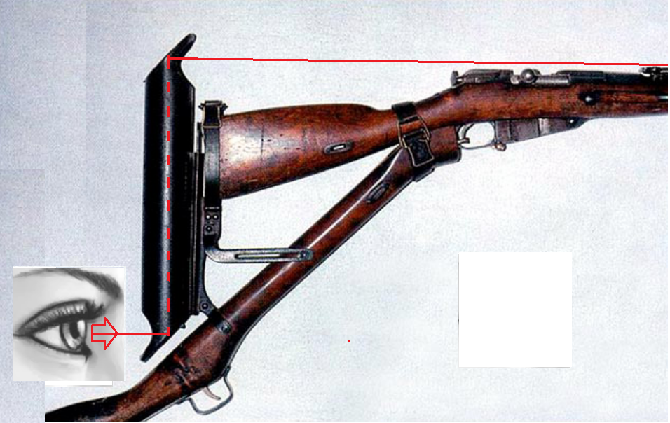

В 1995 г. прапорщик Российской армии А. Голодяев разработал и изготовил опытный образец прицельной системы «объектив – световод – окуляр». Объектив крепился на оружии, окуляр с помощью специального устройства – на голове стрелка. Окуляр и объектив связаны световодом. Оружие, оснащенное такой прицельной системой, стрелок может применять для стрельбы из-за угла (или укрытия), при этом стрелок будет находиться вне видимости противника. Испытания этой прицельной системы подтвердили правильность и жизнеспособность заложенных в ней идей.

5 пикч и буквы

Дело в том, что боевые действия там ведутся или в условиях города, или на сильно пересеченной горной либо лесистой местности и на малых дистанциях. Войска несут потери от снайперов, которые хорошо маскируются и ведут прицельную стрельбу как только покажется солдат. Ночью снайперская стрельба ведется буквально на вспышку выстрела.

Нетрадиционный способ снижения потерь и облегчения выполнения боевых задач в специфических условиях предлагает воронежский «Кулибин» – Александр Голодяев: солдата спрятать, а наблюдение и стрельбу вести из укрытия, не подставляя голову под огонь противника. Для этого нужны специальные насадки и прицелы. Такие прицелы уже есть во многих армиях мира. Например, телевизионные прицелы в армиях США, Франции, Израиля и т.д. Это прицелы, в которых не требуется прямой видимости цели стреляющим.

А. Голодяев предложил для этого свои разработки, основу которых составляет волоконная оптика. Волоконно-оптические насадки НГ1,1-600 устанавливаются на стрелковые прицелы, а НГ1,1-1000 – на оптические прицелы гранатометов.

Технические характеристики НГ1,1-600, НГ1,1-1000

Кратность увеличения 1,1х

Угол поля зрения: • объектива 17°68′
• окуляра 21°31′

Разрешающая способность жгута световода диаметром 4 мм 28 лин./мм

Условия эксплуатации: • температура, °С от -30 до +60
• влажность, % до 100

Наствольные прицелы ПГ1-1000 и ПГ3-1000 – на оружие, имеющее круглый, но не конусный ствол (АКМ, СВД, ПП91 и др.). ПГ1-1000 имеет однократное, а ПГ3-1000 – трехкратное увеличение.

Быстросъемные прицелы НГГ1 и НГГ3 (соответственно, однократный и трехкратный) устанавливаются перед выстрелом на одноразовые гранатометы и снимаются после выстрела для перестановки на другой.

Прицелы и насадки выполнены в металле и прошли проверку на полигоне.

Однако, несмотря на то, что насадка НГ1,1-1000 демонстрировалась на Московской выставке оружия еще в 1997 году (!) и неоднократно была показана на телеэкранах, в войсках о ней ничего не знают.

Особенность волоконно-оптических прицелов состоит в том, что они просты в эксплуатации, не требуют электрического питания, защищены от средств РЭБ, ударостойки, влаго- и пылезащитны, имеют малый вес (НГ1,1-600 с комплектом ЗиП – всего 300 г) и низкую стоимость. Величина перископического эффекта зависит от длины жгута световода (600 и 1000 мм).

При наблюдении окуляр насадки прикладывается к глазу, а объектив выводят рукой из укрытия и ведут наблюдение.

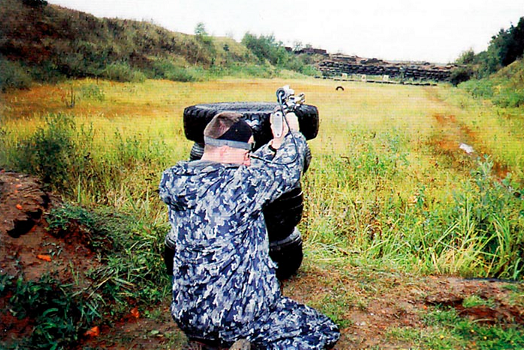

Стрельба ведется из укрытия путем выноса оружия на линию выстрела. Прицеливание осуществляется через волоконно-оптическую насадку (ВОН). Для установки насадки на прицел с него снимается наглазник и на окуляр закрепляется переходная втулка. На втулку навешиваются лапки цангового захвата, и на эту конструкцию натягивается резиновый наглазник, который дополнительно затягивается хомутом. Направление и положение головы стреляющего значения не имеют. Результаты испытаний показали, что качество стрельбы через ВОН остается таким же, как и без нее.

Этим же автором разработаны и уникальные тритиевые источники питания для ночных прицелов со сроком непрерывной работы более 10 лет.

На все описанные приборы имеются авторские свидетельства и патенты. Применение этих приборов в войсках поможет спасти жизнь многим солдатам, и не дай Бог оказаться ВОН по ту сторону баррикад.
