Нож из быстрореза со встроенной открывашкой
[
Версия для печати
]
Страницы:
(8)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
BlackJack41
31.08.2018 - 15:49
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
408
Захотел один мой хороший знакомый рабочий рыбацко-охотницкий нож, да еще и со встроенной открывашкой для тушенки. К стали непритязателен, в восторге от качеств быстрореза. Потому пошарил на Али простенькую открывашку, взял мехпилу.. и понеслось.
Тэги:
#нож
,
#своими руками
,
#ручная работа
,
#гриндер
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
BlackJack41
31.08.2018 - 15:49
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Открывашка без лишних частей.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:51
[
^
]
BlackJack41
31.08.2018 - 15:49
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Обрисовал контур, выпилил болгаркой. Сталь Р6М5, толщина 2.2 мм.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:52
[
^
]
BlackJack41
31.08.2018 - 15:50
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Приступил к слесарке.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:52
[
^
]
BlackJack41
31.08.2018 - 15:50
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

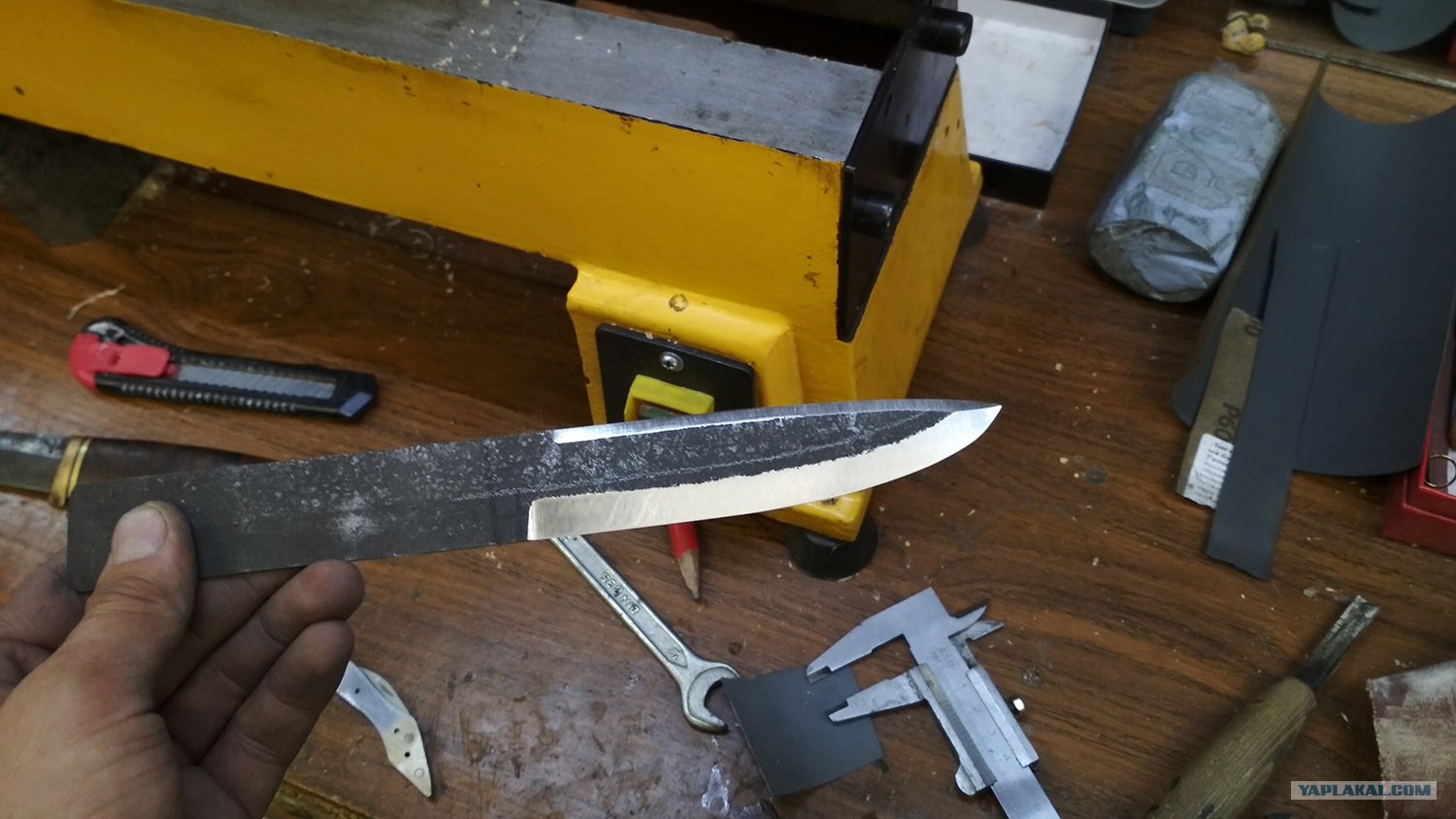

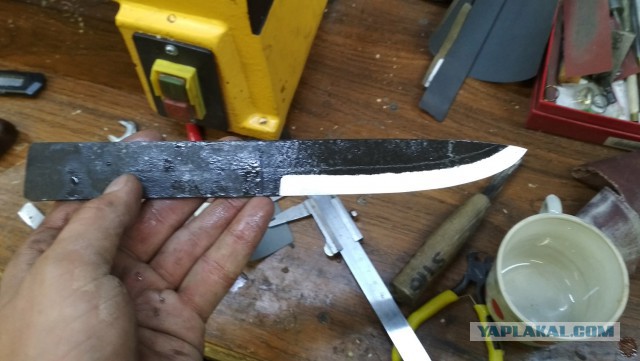

Снял спуски чуть более, чем на треть. Финиш 320 лента.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:52
[
^
]
BlackJack41
31.08.2018 - 15:50
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Снял фальшлезвие для более удобной чистки рыбы.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:52
[
^
]
BlackJack41
31.08.2018 - 15:50
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Вырезаю контур, чтобы как можно больше железа спрятать в рукояти.
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:53
[
^
]
BlackJack41
31.08.2018 - 15:51
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

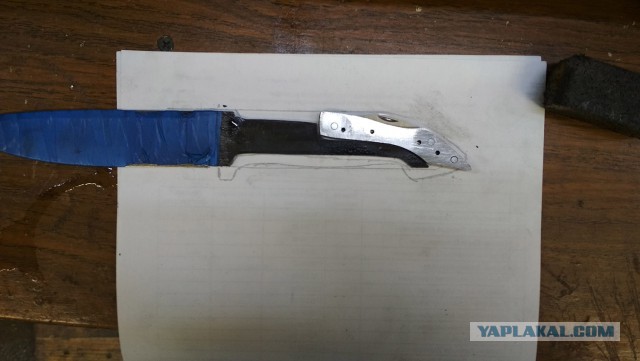

Вот такую хитрую форму задумал..
Рукоять из двух половинок G10, с креплением на штифты
Это сообщение отредактировал
BlackJack41
- 31.08.2018 - 15:54
[
^
]
BlackJack41
31.08.2018 - 15:54
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Но при сверлении что-то пошло не так, а вернее тупое сверло не дало задумке осуществиться.
[
^
]
BlackJack41
31.08.2018 - 15:54
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Точим сверло, выкидываем осколок железки, и получаем новый проект внутренностей рукояти. От края рукояти до центра крайнего отверстия — 40 мм.
[
^
]
BlackJack41
31.08.2018 - 15:55
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Рукоять будет из двух половинок G10 толщиной 10мм, с выфрезерованными полостями под железо. Прочности G10 хватит с запасом.
[
^
]
BlackJack41
31.08.2018 - 15:55
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Вот так постепенно удаляем все лишнее, чтобы не было щелей, зазоров, и в то же время половинки рукояти сходились достаточно плотно.
[
^
]
BlackJack41
31.08.2018 - 15:55
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

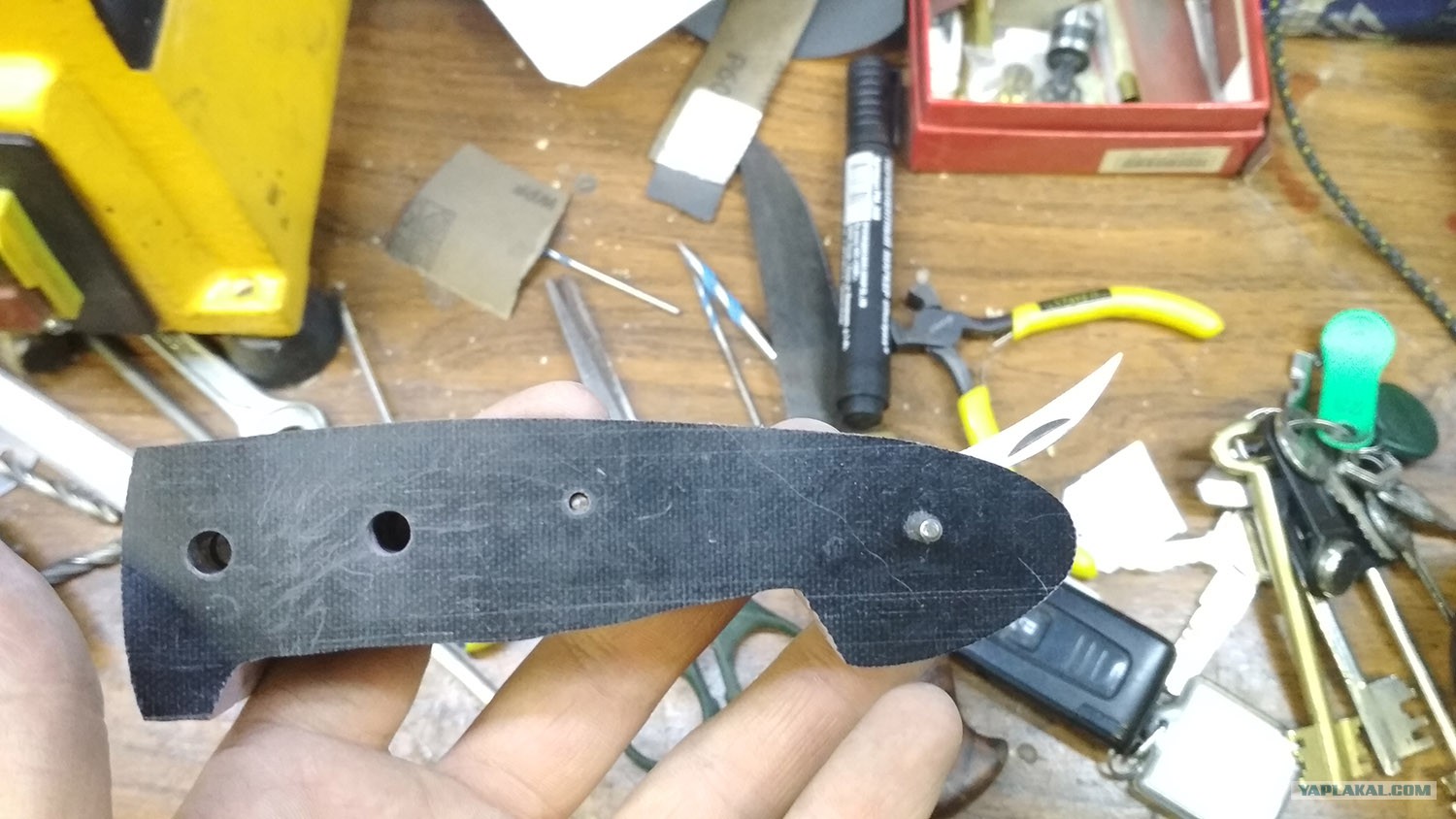

Сверлим отверстия под открывашку, предварительно прикинув расположение в будущей рукояти.
[
^
]
BlackJack41
31.08.2018 - 15:55
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

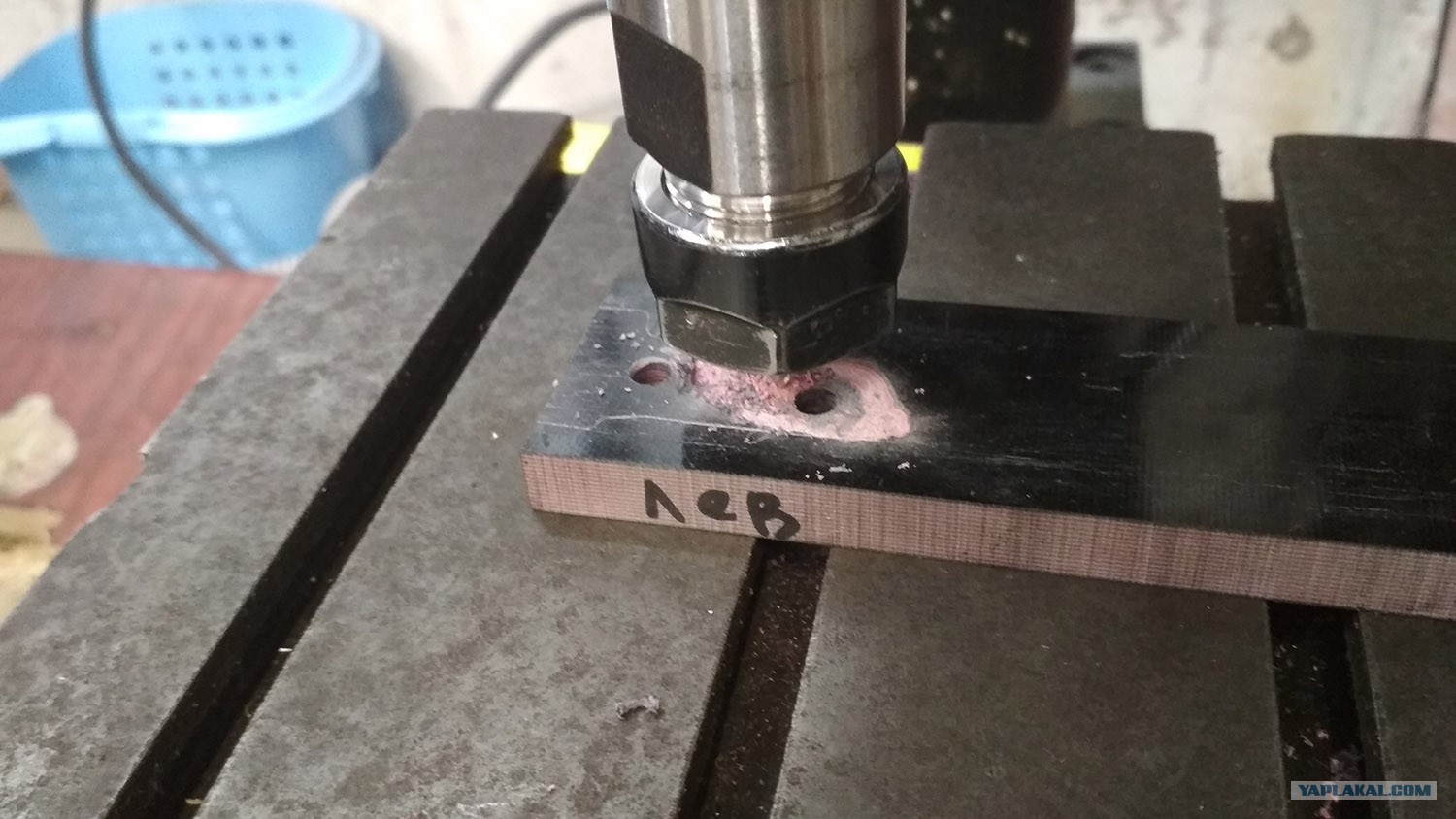

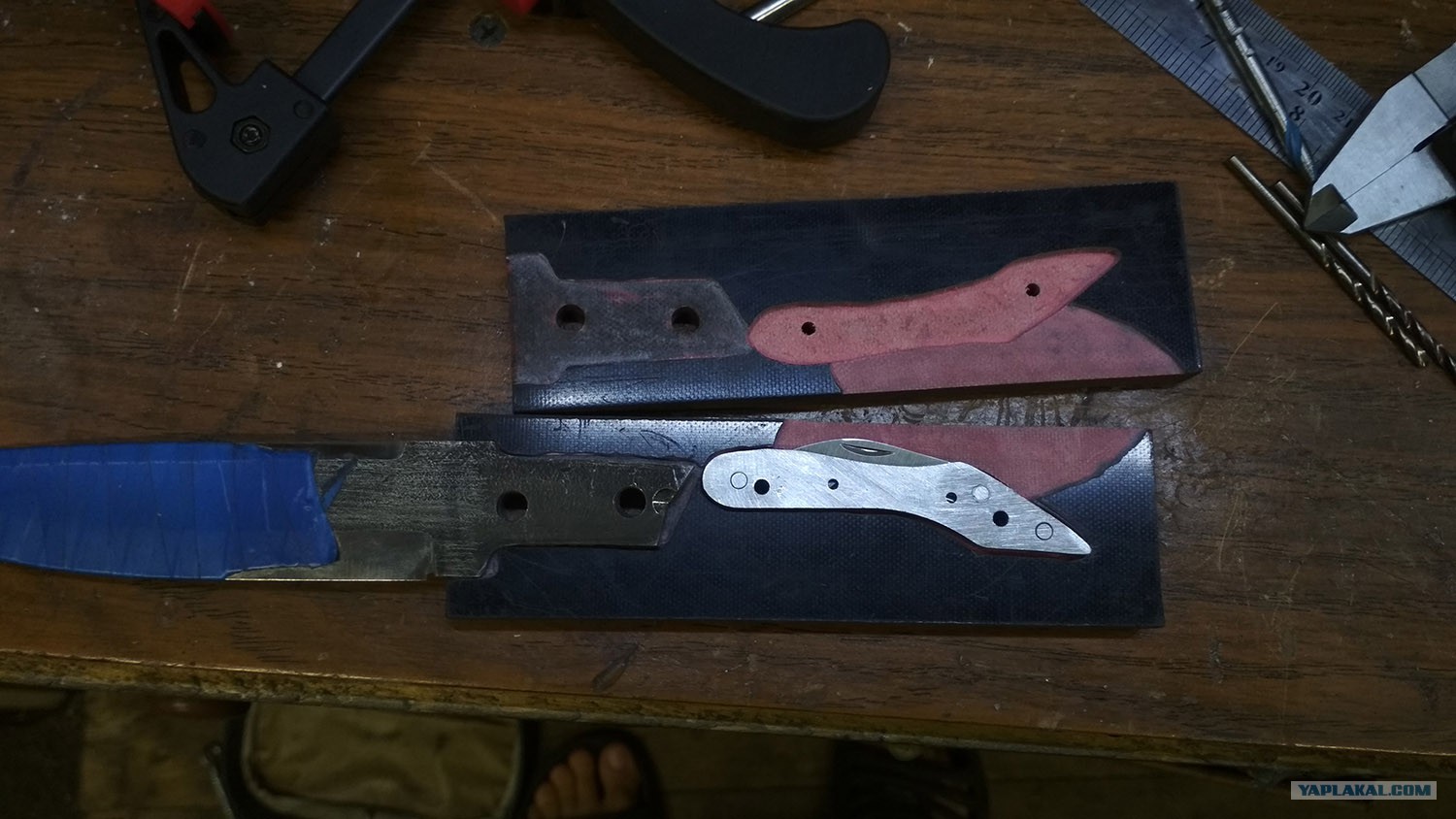

Делаем углубления нескольких уровней — для клинка, для тела открывашки и для ножа открывашки.
[
^
]
BlackJack41
31.08.2018 - 15:56
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

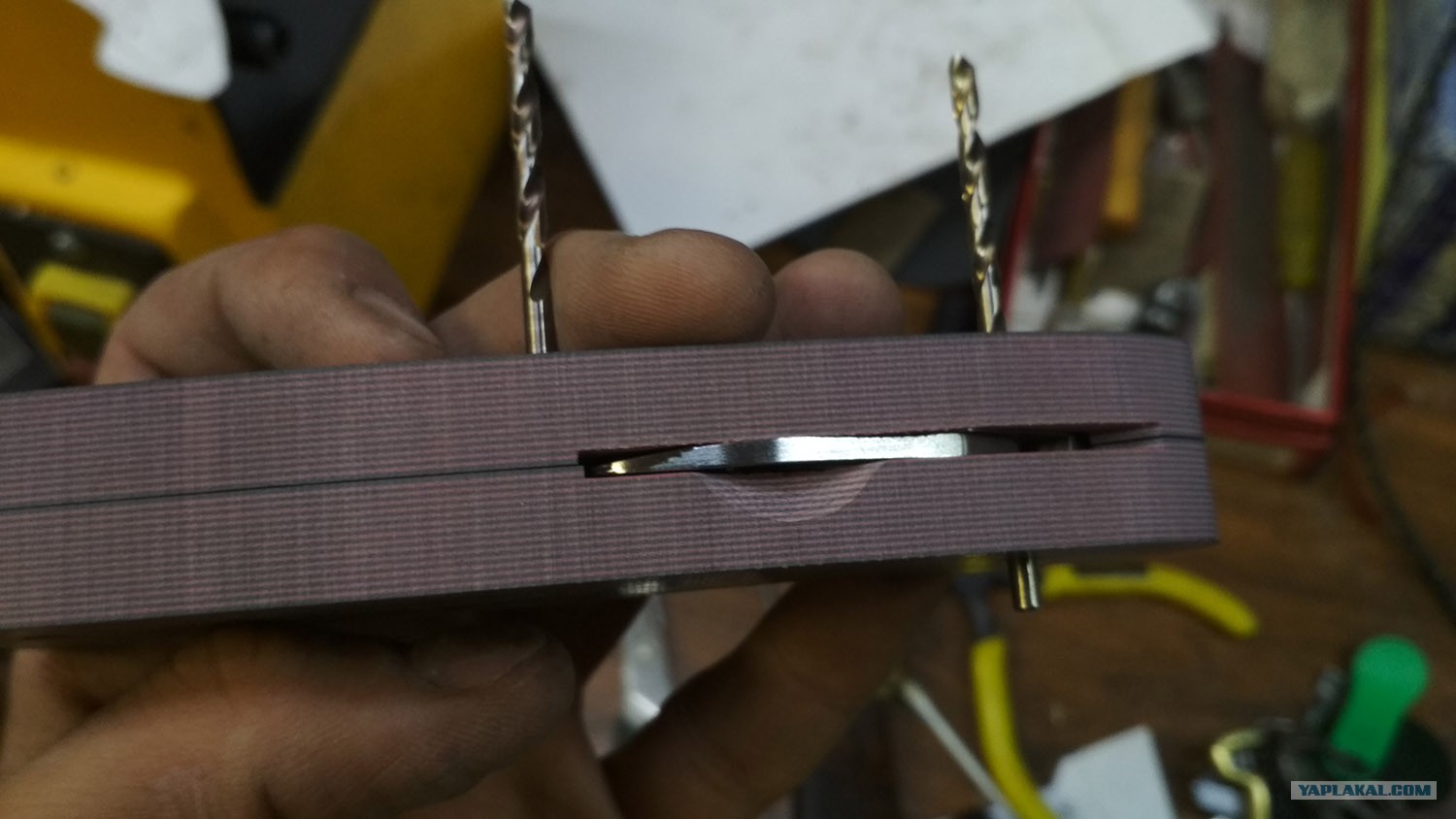

Примеряем, как будет в итоге смотреться.
[
^
]
BlackJack41
31.08.2018 - 15:56
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Обтачиваем контур будущей рукояти
[
^
]
BlackJack41
31.08.2018 - 15:56
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Делаем заход под ноготь для открытия ножа.
[
^
]
BlackJack41
31.08.2018 - 15:56
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Готовые детали к сборке. Всего 8 деталей. Склеить нужно за один раз, да еще так, чтобы клей не попал в механизм открывашки. Для монтажа использовал титановые трубки 6 мм, нержавеющие стержни 3 мм.
[
^
]
BlackJack41
31.08.2018 - 15:57
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

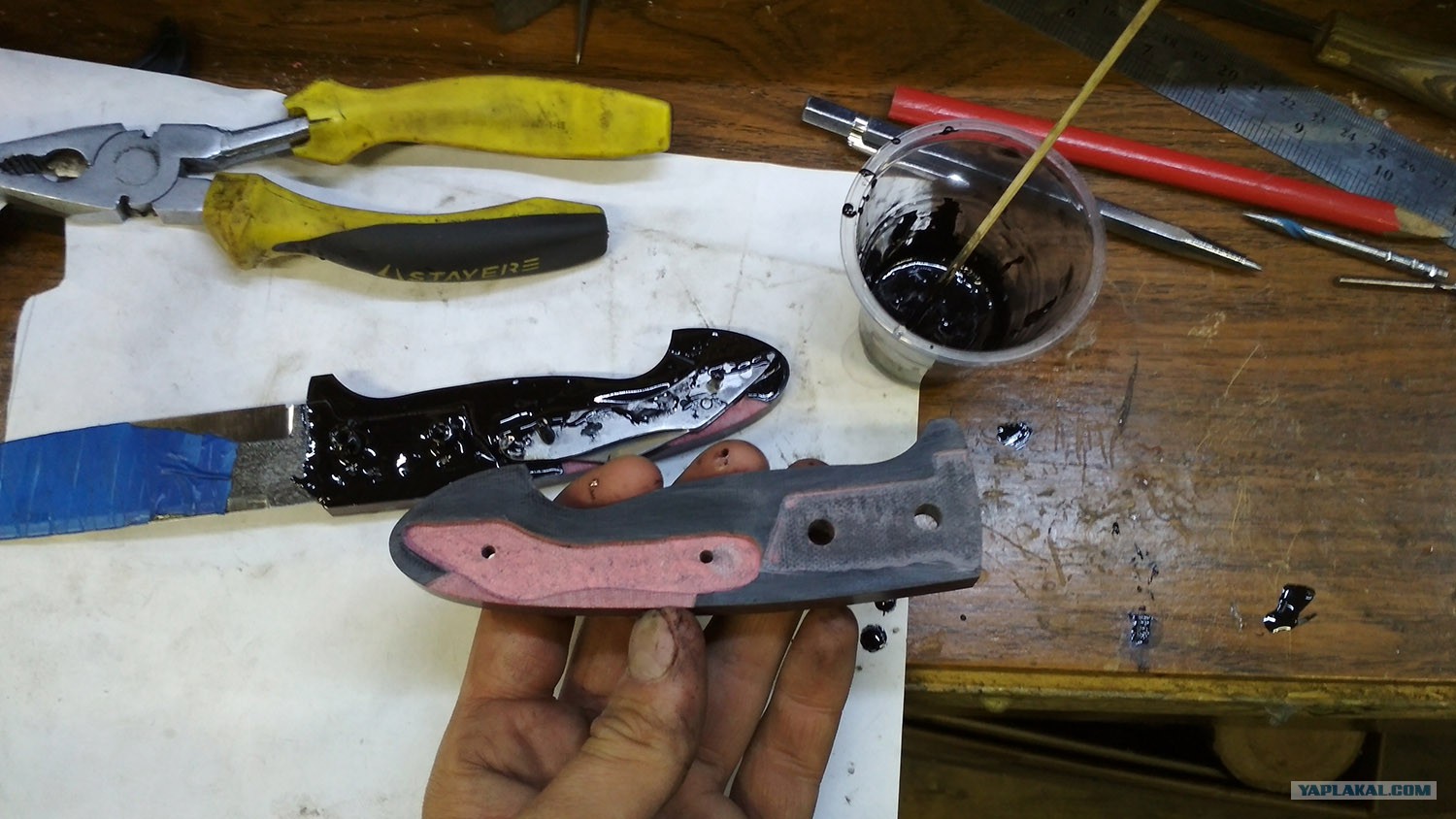

Клею на эпоксидку с тонером лазерного принтера.
[
^
]
BlackJack41
31.08.2018 - 15:57
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Чтобы грязь не набивалась в трубки — залил эпоксидкой с синим люминофором.
[
^
]
BlackJack41
31.08.2018 - 15:57
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Грубо обдираю на гриндере рукоять.
[
^
]
BlackJack41
31.08.2018 - 15:58
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
В тисках доводим наждачкой. 220, 320, 600, 1000.
[
^
]
BlackJack41
31.08.2018 - 15:59
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266

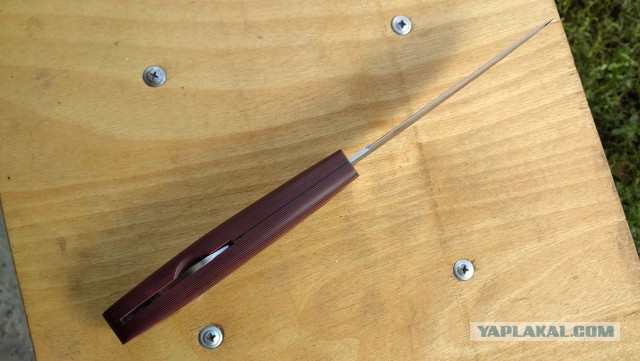

Готовая рукоять.
[
^
]
BlackJack41
31.08.2018 - 15:59
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
11
[
^
]
BlackJack41
31.08.2018 - 15:59
[
показать
]
Статус:
Offline
Мастер
Регистрация: 7.11.16
Сообщений: 266
Рукоять крупным планом.
[
^
]
