Битва подствольных гранатомётов: американцы против русских.

Современная пехота и подствольный гранатомёт — понятия неразделимые. Это простое и эффективное оружие вытеснило с поля боя миномёты малых калибров. Как же создавались подствольные гранатомёты, какой был первым? Кто стал лучшим?

не ломать, будет 13 картинок с текстом.

Время улучшений!

Всю первую половину ХХ века о такой красивой штуке, как «подствольник» (подствольный гранатомёт), никто особо не задумывался. На вооружении мировых армий состояли: обычные ручные гранаты; винтовочные, вставлявшиеся в дуло штатного оружия; ну и, наконец, наствольные мортирки. Некоторые из них даже позволяли швыряться как раз ручными гранатами, что было довольно удобно.

Единственными, кто попытался выпендриться, стали немцы. Во время Второй мировой они соорудили на базе штатного пистолета-ракетницы суровое изделие под названием Kampfpistole.

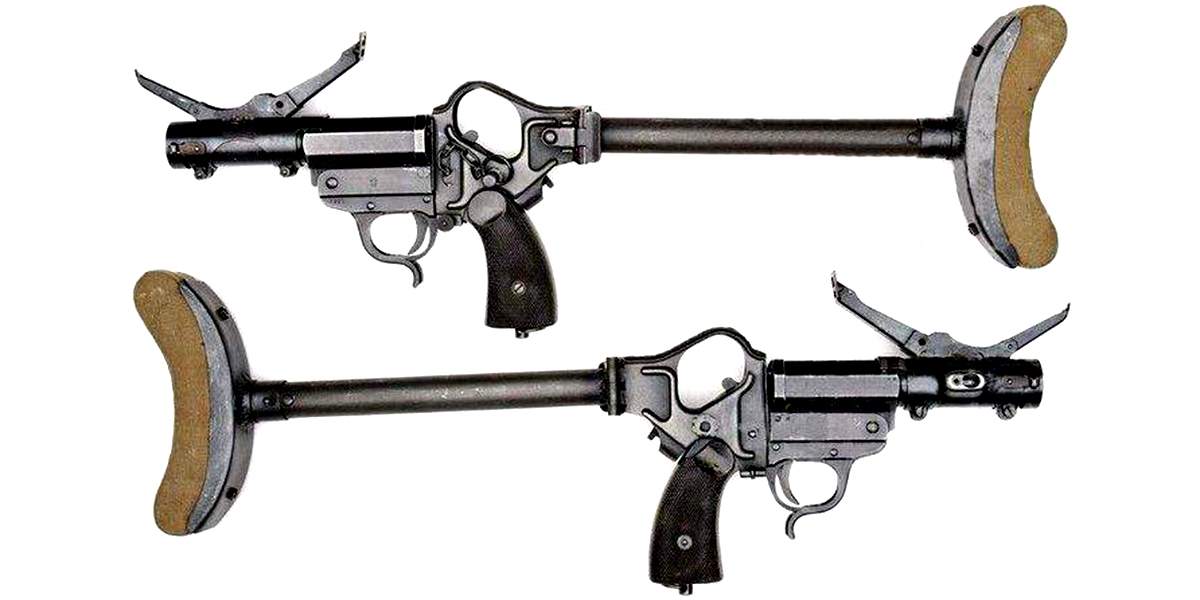

Kampfpistole Z

В 1959 году американские военные запустили программу SPIW (Special Purpose Individual Weapon —«индивидуальное оружие специального назначения»). По задумке конструкторов, новейшему вундерваффе полагался специальный интегрированный гранатомёт, располагавшийся под стволом. Сама программа провалилась, но затея с гранатомётом всем понравилась; опять же, в войска только-только пошла винтовка М16. Боеприпас у неё был довольно хилый, а потому военные озаботились вопросом: «Как бы это всё улучшить?».

На вооружении армии к тому времени состоял гранатомёт М79 — эдакое сильно разросшееся охотничье ружьё-переломка.

40-мм гранатомёт М79

Получилась простая, удобная и надёжная машинка. На испытаниях она показала себя просто отлично, так что армия сгоряча даже решила отказаться от 60-мм миномётов в пользу новинки. Правда, солдатики — видимо, из природной вредности — присвоили ей обидное имя Blooper («промах», «досадная ошибка» —(англ.)). Но не потому, что мажет, а потому, что при выстреле делает «БЛУП!». Прижилась и кличка Thumper («наглая ложь» (англ.)) — поскольку при выстреле также издаёт звук «ТУМП!».

И вот к этой «переломке» спецы из арсенала Пикатинни разработали весьма удачную линейку боеприпасов калибра 40×46 мм самого разного назначения: осколочные, дымовые, осветительные и т. д. Этими гранатами и решили заставить стрелять винтовку М16.

Гранатомёт ХМ148: секретно, аж жуть

Перво-наперво разработкой нового оружия занялась компания Colt Inc. Её инженер Карл Льюис в 1964 году всего за 47 дней умудрился разработать документацию, подготовить чертежи и рабочую модель опытного образца. Конструктивно в ХМ148 всё было довольно просто: ствол выдвигался вперёд, в него вкладывалась граната, ствол ставился на место, вручную оттягивался назад подпружиненный ударник — и можно было стрелять.

C «Кольтом» заключили договор на поставку 20 тысяч экземпляров. Модель быстренько поставили на производство и отправили внедрять демократию во Вьетнам.

Во избежание утечки информации простой пехоте гранатомёт не дали.

Испытаниями занимались только силы спецопераций, ещё сколько-то единиц перепало австралийской спецуре SASR (Special Air Service Regiment).

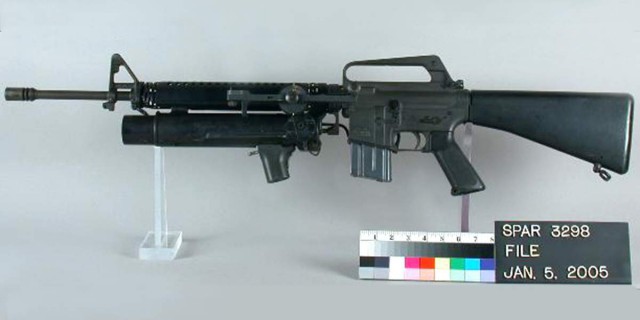

Винтовка М16А1 с гранатомётом ХМ148

Тут и выяснилось, что «сделать быстро — не значит хорошо». Погоняв по джунглям с обновкой, спецназ выкатил здоровенный список претензий: от общей ненадёжности и склонности к постоянным поломкам до малой скорострельности.

«Кольтовцев» поругали, контракт расторгли, ХМ148 из войск изъяли и распихали по армейским складам. Что любопытно, позже часть гранатомётов армия отписала различным полицейским департаментам США. Отдельные экземпляры находили в полицейских оружейках вплоть до 80-х годов.

Но саму концепцию признали перспективной. Теперь разработками занялась уже фирма AAI, активно работавшая в упомянутом выше проекте SPIW. Их образец тоже имел сдвигавшийся вперёд ствол, но в остальном был вполне оригинальным. В 1969 году опытную модель ХМ203 закупили в количестве 500 штук.

Автоматическая винтовка Colt М16А1 с установленным подствольным гранатомётом М203

Обкатка всё в том же Вьетнаме показала хорошие результаты, и в 1969 году М203 официально приняли на вооружение армии США — где он и остаётся по сию пору. Более того, это самый распространённый«подствольник» в странах Североатлантического блока.

Кстати, компания Colt Inc. в накладе не осталась. Хотя разработкой гранатомёта занималась конкурирующая фирма, производство М203 наладили именно на «кольтовском» заводе в Хартфорде.

Процесс заряжания гранатомёта

За железным занавесом

Нельзя сказать, что в СССР тема подствольников никого не интересовала. Ещё в 1965 году команда инженеров Тульского ЦКИБ СОО под руководством Виктора Ребрикова создала оружие под названием ОКГ-40 «Искра» (ТКБ-048). Сорокамиллиметровая граната (ОКВ-40), разработанная для него ЦКИБовцем Константином Демидовым, задумывалась как кумулятивно-осколочная. И, в отличие от американских боеприпасов, она была безгильзовой. Это сильно упрощало конструкцию самого гранатомёта и повышало его боевую скорострельность.

Первый советский блин — как и у американцев — вышел комом.

Опытный подствольный гранатомёт ОКГ-40 «Искра» (ТКБ-048) и граната ОКВ-40

До войсковых испытаний даже дело не дошло: ещё на полигоне выяснилось, что изделие меняет СТП(среднюю точку попадания) автомата, обладает сильнейшей отдачей, не позволяющей вести огонь с плеча, и имеет крайне неудачный прицел. Да и опыта создания боеприпасов для нового оружия у туляков не было; так что ОКВ-40 и осколков давала маловато, и с пробитием брони у неё не сложилось совершенно.

Изначально заявленная бронепробиваемость составляла 50 мм, однако в реальности при угле попадания 45 градусов граната осиливала лишь 30-мм бронелист, да и то в 33-57% случаев. «Такой гранатомёт нам не нужен», — изрекли советские генералы и… на несколько лет закрыли тему.

Стрельба из ОКГ-40 «Искра» (ТКБ-048), установленного на автомате АКМ

Разведка — двигатель прогресса

Как в своё время американцы охотились за первыми «калашниковыми», так и советская военная разведка упорно изыскивала любые способы завладеть новейшими образцами вооружения вероятного противника. В условиях войны в Индокитае задача эта технически была не такой уж сложной: G.I. Joe («джи-ай» — солдат, пехотинец (сленг)) в комплекте с гранатомётом М16/М203 попадались во вьетнамских джунглях довольно регулярно.

Так что доставка комплекса в СССР была лишь делом времени и упорства. Когда и кто конкретно добыл и доставил новинку в Советский Союз (получив за это ордена и звания) — неизвестно, но генералитет зашевелился и вылез из кабинетов полюбоваться на заморское диво. Судя по всему, презентация удалась.

Отечественных военспецов начали по ночам посещать апокалиптические видения: натовская пехота, засыпающая гранатами беззащитных советских солдатиков.

Поэтому уже в 1970 году с неудачливой тульской «Искры» стряхнули пыль и снова потащили её на Ржевский полигон для сравнительных испытаний. Правда, в роли конкурента выступила отечественная опытная модель под названием ТКБ-0121, сконструированная инженером всё того же ЦКИБа Валерием Телешем. По итогам стрельб ОКГ-40 окончательно отправили в чулан, а вот гранатомёт Телеша заказчикам приглянулся, хоть и требовал серьёзной доделки. Разработку выстрелов поручили московскому ГНПП (Государственному научно-производственному предприятию) «Прибор».

На этот раз делали не быстро, а максимально добротно. Лишь в 1978 году опытно-конструкторские работы по теме «Костёр» завершились принятием на вооружение Советской армии подствольного гранатомёта ГП-25. И вновь состоялись сравнительные испытания, но на этот раз творению Телеша противостоял уже американец.

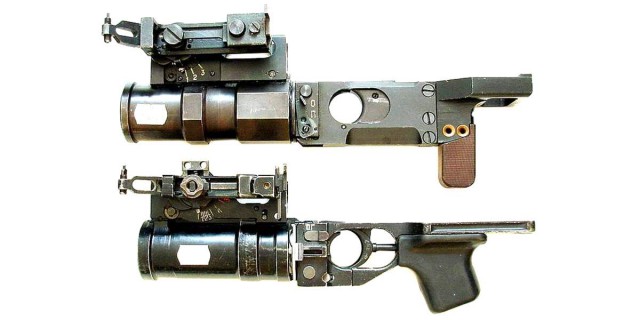

Опытный ТКБ-0121 и ГП-25

Битва!

Прежде всего принимающую сторону беспокоили боевые характеристики нового оружия. Для проверки эффективности выстроили специальное мишенное поле. Мишени имитировали открыто расположенную залёгшую пехоту. Отстрел производился как американскими гранатами М406, так и отечественными ВОГ-25. Частота поражения мишеней осколками ВОГов оказалась в три-четыре раза выше, чем в случае с М406. И радиус поражения у советского выстрела тоже оказался больше — семь метров против пяти у американца.

Наш подствольник оказался простым и надёжным, дульнозарядная схема обеспечила меньшее количество манипуляций, необходимых для стрельбы, да и скорострельность повысилась: при ведении огня «по площадям» она может достигать 20 выстрелов в минуту (впрочем, это в большей степени зависит от выучки бойца).

Отдельно отметили компактность и лёгкость крепления образца на автомат. Чтобы установить М203 на М16, нужен был набор инструментов, плюс требовалась замена штатного цевья на винтовке. ГП просто надевали на ствол любого состоявшего на вооружении «Калашникова» и защёлкивали.

Кстати, со временем появилась возможность совместить с ГП-25 даже «Ксюху» (АКС-74У, автомат Калашникова складной укороченный); правда, для этого на ствол «укорота» нужно было навернуть специальный удлинитель взамен штатной насадки‑дожигателя.

На конец 70-х — начало 80-х годов отечественный образец по своим тактико-техническим характеристикам превосходил существующие зарубежные аналоги (правда, в количестве одной штуки).

Первоначально объёмы выпуска были небольшими, но после обкатки в Афганистане войска решительно потребовали увеличения поставок ГП-25. Подствольник пошёл в массы…

АКС-74У с удлинителем ствола и ГП-25

Лучший в мире?

Увы, идеальным оружием «Костёр» всё-таки не стал. По сравнению с американцем у него была выше отдача. Причём, крышка ствольной коробки АК попросту могла отлететь при стрельбе; а в сочетании с узким металлическим прикладом АКС-74 выстрел был способным ненароком травмировать бойца. Именно после этого в комплекте к ГП-25 появились запчасти к «калашниковым»: направляющий стержень возвратной пружины с защёлкой и знаменитая «галоша» — солидная резиновая накладка на приклад.

Автомат АКС-74 с установленным гранатомётом, внизу — принадлежность для ГП-25

После 400 выстрелов рекомендовалось менять автомат, на котором закрепляли изделие — из-за деформации ствольной коробки. Но Советскую армию такими мелочами напугать было сложно: уж чего-чего, а«калашниковых» на складах было много.

Наконец, уже в процессе эксплуатации выяснилось, что при сильном ударе дульной частью автомата о землю граната могла попросту выпасть из гранатомёта. Но тут уж ничего не поделаешь. Согласно воинским уставам, оружие должно переноситься стволом вверх, нечего солдатам расслабляться. Впрочем, в современной версии(ГП-34) этот недостаток устранили.

Однако самое главное в подствольнике не столько пусковое устройство, сколько сама граната. На первый взгляд, американская линейка 40-мм боеприпасов выглядит весьма солидно; в ней есть даже такая экзотика, как выстрел-шпион SPARCS — видеокамера-передатчик с парашютом, которая отстреливается вверх на высоту до 150 метров.

40-мм граната-видеокамера SPARCS

Таких изысков в отечественной номенклатуре не наблюдается, однако ж, она включает в себя как минимум 40 наименований различных выстрелов: осколочные, термобарические, газовые, дымовые, сигнальные, травматические и т. д.

Полный перечень выстрелов для 40-мм гранатометов сейчас выглядит так:

40-мм выстрел с осколочной гранатой ВОГ-25 (7П17)
40-мм выстрел с осколочной "прыгающей" гранатой ВОГ-25П "Подкидыш" (7П24)
40-мм выстрел с осколочной гранатой ВОГ-25М (7П44)
40-мм выстрел с осколочной "прыгающей" гранатой ВОГ-25ПМ (7П45)
40-мм выстрел с фугасной гранатой ВФГ-25 (7П54)
40-мм выстрел с зажигательной гранатой ВЗГ-25 (7П55)
40-мм выстрел с дымовой гранатой ВДГ-25 (7П56, ВО.2.13.00)
40-мм выстрел нелетального действия (7П57)
40-мм выстрел с осветительной гранатой ВСГ-25 (7П58)
40-мм выстрел с инертной гранатой для учебной стрельбы ВОГ-25ИН (7П17И)
40-мм выстрел с практической гранатой для учебной стрельбы ВУС-25 (7П44У)
40-мм выстрел с газовой гранатой раздражающего действия "Гвоздь"
40-мм выстрел с газовой гранатой раздражающего действия ВРГ "Гвоздь-Д"
40-мм выстрел с дымовой гранатой ВДГ "Нагар"
40-мм выстрел с дымовой гранатой ВДГ-100
40-мм выстрел с дымовой гранатой ВДГ-170
40-мм выстрел с многофункциональной дымовой гранатой ВГ-40МД
40-мм выстрел с термобарической гранатой ВГ-40ТБ
40-мм выстрел с дымозажигательной гранатой ВГ-40ДЗ
40-мм выстрел со светозвуковой гранатой ВГ-40СЗ
40-мм выстрел с осветительной парашютной гранатой ВГ-40ОП
40-мм выстрел с дымовой гранатой ГДМ-40
40-мм выстрел со светозвуковой гранатой АСЗ-40 "Свирель".
40-мм выстрел гранатометный комбинированного нелетального действия ВКЭ-40 «Марокит»
40-мм выстрел с сигнальной гранатой (красный огонь) ВГС-40-1
40-мм выстрел с сигнальной гранатой (зеленый огонь) ВГС-40-2
40-мм выстрел гранатометный осветительный ВГ-40И
40-мм выстрел гранатометный слезоточиво-раздражающий ГС-40 (индекс ФСБ – СВ-1352/2)
40-мм выстрел гранатометный светозвуковой ГСЗ-40 (индекс ФСБ – СВ-1352/1)
40-мм гранатометный выстрел осколочный ГВО-40Б
40-мм гранатометный выстрел практический ГВП-40Б
40-мм выстрел с дымовой гранатой мгновенного действия ГД-40 (индекс ФСБ – СВ-1352/3)
40-мм выстрел ударно-шокового действия (индекс ФСБ – СВ-1352/4)
40-мм выстрел с резиновой картечью (индекс ФСБ – СВ-1352/5)
40-мм выстрел с осколочно-фугасной гранатой и донным устройством инициирования ВД-40ОФ
40-мм выстрел с термобарической гранатой и донным устройством инициирования ВД-40ТБ
40-мм выстрел с многофункциональной дымовой гранатой и донным устройством инициирования ВД-40МД
40-мм выстрел с дымовой гранатой и донным устройством инициирования ГДМ-40Д
40-мм выстрел целеуказательный ВГ-40Ц
40-мм сигнально-целеуказательный выстрел красного либо зеленого огня ВГ-40СЦ

40-мм выстрелы к ГП-25: ВОГ-25, ВОГ-25П «Подкидыш», выстрел «Гвоздь» с ирритантом CS

Похоже, на общем фоне старый добрый ГП-25 и его модификации рядом с американским коллегой выглядят вполне пристойно. Правда, в последнее время армия США томно поглядывает в сторону нового образца — немецкого AG-36 от компании Heckler & Koch под тот же самый 40-мм выстрел.

Время покажет, как наш подствольник поведёт себя в сравнении с надеждой американских военных…

Юрий Мюллер

Всё.

И один фиг стрелять неудобно.
Кот, в качестве "оружия" и то более продуман и эргономичен, а он просто дома живет, жрет и спит

Познавательно.
Держи, ТС.

А где на америгангцком прицел? Пофиг, главное шмальнуть?

...

Это такое действие вызывает, да?

О выстреле:
40-мм выстрел "Гвоздь" с гранатой раздражающего действия относится к специальным средствам нелетального воздействия, условия и пределы применения которых регламентированы Законом Российской Федерации "О милиции".

Назначение выстрела:
Наименование выстрела - 40-мм выстрел "Гвоздь" с гранатой раздражающего действия.
Обозначение выстрела - АНВЯ.771359.002, условное обозначение его непосредственно на головной части конструкции - "Гвоздь".
Назначение выстрела - оказание на дистанция стрельбы от 40 до 180 м нелетального воздействия на участников массовых беспорядков и правонарушителей аэрозольным облаком раздражающего вещества типа CS непереносимой ингаляционной концентрации. Применяется для стрельбы из подствольного гранатомета ГП-25 (6Г15) в комплексе с 7,62-мм и 5,45-мм автоматам (АКМ, АКМС, АК74, АКС74) прямой и непрямой (навесной траекторией) наводкой по живой силе на открытой местности и в помещениях.
Выстрел принят на вооружение отдельных подразделений МВД РФ и ФСИН РФ.

Техническая характеристика выстрела:
- Калибр, мм 40
- Масса, г не менее 142 и не более 152
- Длина, мм не менее 102,34 и не более 102,94
- Среднее время замедления воспламенения основного пиротехнического состава, с не менее 3 и не более 7
- Температурный диапазон эксплуатации, град С от -50 до +50
- Объем облака непереносимой концентрации, куб.м - 200
- Снаряжение: прессованная шашка с кристаллическим газообразующим веществом.
- Дальность, м не менее 180
- Гарантийный срок хранения, лет не менее 3
- Предприятие-изготовитель ОАО «НПО «Сплав»

Расчетная с применением таблицы дефляторов и индексов цен производителей по видам экономической деятельности и иных показателей темпов роста, используемых при прогнозировании цен на продукцию военного назначения, поставляемую по государственному оборонному заказу стоимость единицы 40-мм выстрела "Гвоздь" с гранатой раздражающего действия в 2015 году составляет 8213,75 рубля за штуку (с НДС 18 %).

Устройство и функционирование выстрела:
Схема конструкции выстрела приведена на рисунке. Выстрел состоит из корпуса 2 с расположенным в нем основным пиротехническим составом 3 раздражающего действия типа CS и кольцевой прокладки 5. Корпус соединен с донной частью выстрела, содержащей собственно дно 6, замедлитель 4, метальный заряд 8 и прокладки 7. На переднюю (головную) часть запрессован обтекатель 1. Все разъемы по наружной поверхности конструкции выстрела герметизированы.

Обтекатель из эластичного резинового материала предназначен для придания гранате обтекаемой аэродинамической формы с целью минимизации потери кинетической энергии при движении на траектории полета в воздушной среде и для гашения кинетической энергии при встрече с твердой преградой или, что особенно важно, с живой силой с целью предотвращения или минимизации травматического действия гранаты.

Корпус из высокопрочного пластмассового материала предназначен для размещения в нем основного пиротехнического состава и одной или нескольких прокладок. На наружной поверхности корпуса выполнены готовые нарезы для придания гранате вращательного движения при движении ее по нарезному каналу ствола гранатомета. Основной пиротехнический состав предназначен для образования аэрозольного облака раздражающего вещества типа CS методом термической возгонки.

Маркировка выстрела:
Выстрелы имеют маркировку на передней части обтекателя, на котором указана надпись "Гвоздь". Год изготовления, номер партии и другие данные нанесены на корпусе выстрела, упаковке, а также на упаковочном листе внутри упаковки.

Прочая информация:
Более полная информация доступна в "Руководстве по эксплуатации 40-мм выстрела "Гвоздь" с гранатой раздражающего действия. АНВЯ.771359.002.РЭ"

...

вот честно... Автор сего опуса только вчера родился? Или подствольные гранатометы амеры и СССР только сегодня изобрели?
От статейки нафталином не просто пахнет, а фонит!

"не читал, но осуждаю"?

там в тексте как раз и описано создание отечественных и американских гранатомётов...

по поводу нафталина - источник указан, можешь сходить, посмотреть, а заодно и подискутировать с автором "сего опуса"

Это сообщение отредактировал poison2000 - 3.06.2018 - 17:02

Гранатомёт - это полдела, а вот выстрелы для них - совсем другая тема. У америкосов масса осколка рассчитана на ранение, в СССР осколок должен был убивать, отсюда и разница в массе (почти 10 раз) и, соответственно, количестве
