Часы на самых больших мз советских ламп - ИН-18


Страницы: (3) [1] 2 3	[ ОТВЕТИТЬ ] [ НОВАЯ ТЕМА ]

~~Matvey6191~~	30.04.2018 - 14:53 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	52 С самого первого дня, как я узнал о существовании часов на газоразрядных индикаторах, я мечтал о них. Но так как цены на них меня не устраивали, а паять и делать что-то своими руками я умел, стал собирать их сам. ИН-1, ИН-12, ИН-14, ИН-16, z573m, и вот наконец ИН-18. Ранее я уже писал, что лампы эти меня разочаровали, но так как на них было потрачено чуть больше 12 000 рублей, пути назад не было. Всего будет 13 фото. 1. Дабы избежать новых сложностей при их сборке, я взял всё ту же, многократно проверенную схему, изменив её под новые лампы и полностью переработав под smd детали:
	[^]

Yap	[ показать ] [x]
Продам слона Регистрация: 10.12.04 Сообщений: 1488
	[^]

~~Matvey6191~~	30.04.2018 - 14:53 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	2. Плата получилась очень большой, даже текстолит такого размера пришлось покупать в другом городе. Кроме этого, много денег было потрачено на заказ из Китая (в магазинах моего города я их не нашёл) некоторых деталей: керамический резонатор, транзистор, высоковольтные керамические конденсаторы - и всё это партиями по 10-30 штук, так как поштучно не продавали. В итоге плата получилась вот такой: отверстия только под лампы и для крепления к корпусу:
	[^]

~~Matvey6191~~	30.04.2018 - 14:54 [ показать ]

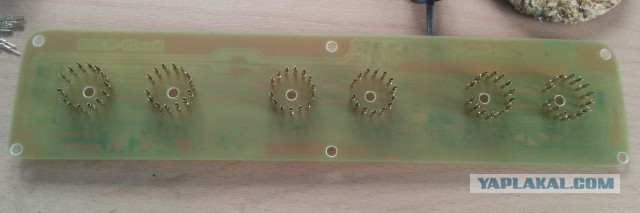

Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	3. В качестве "панелек" использовал ножки от разъёма сом-порта - подошли идеально. Для большей надёжности можно добавить шайбы из оргстекла или чего-то вроде, но пока обошёлся без них:
	[^]

~~Matvey6191~~	30.04.2018 - 14:54 [ показать ]

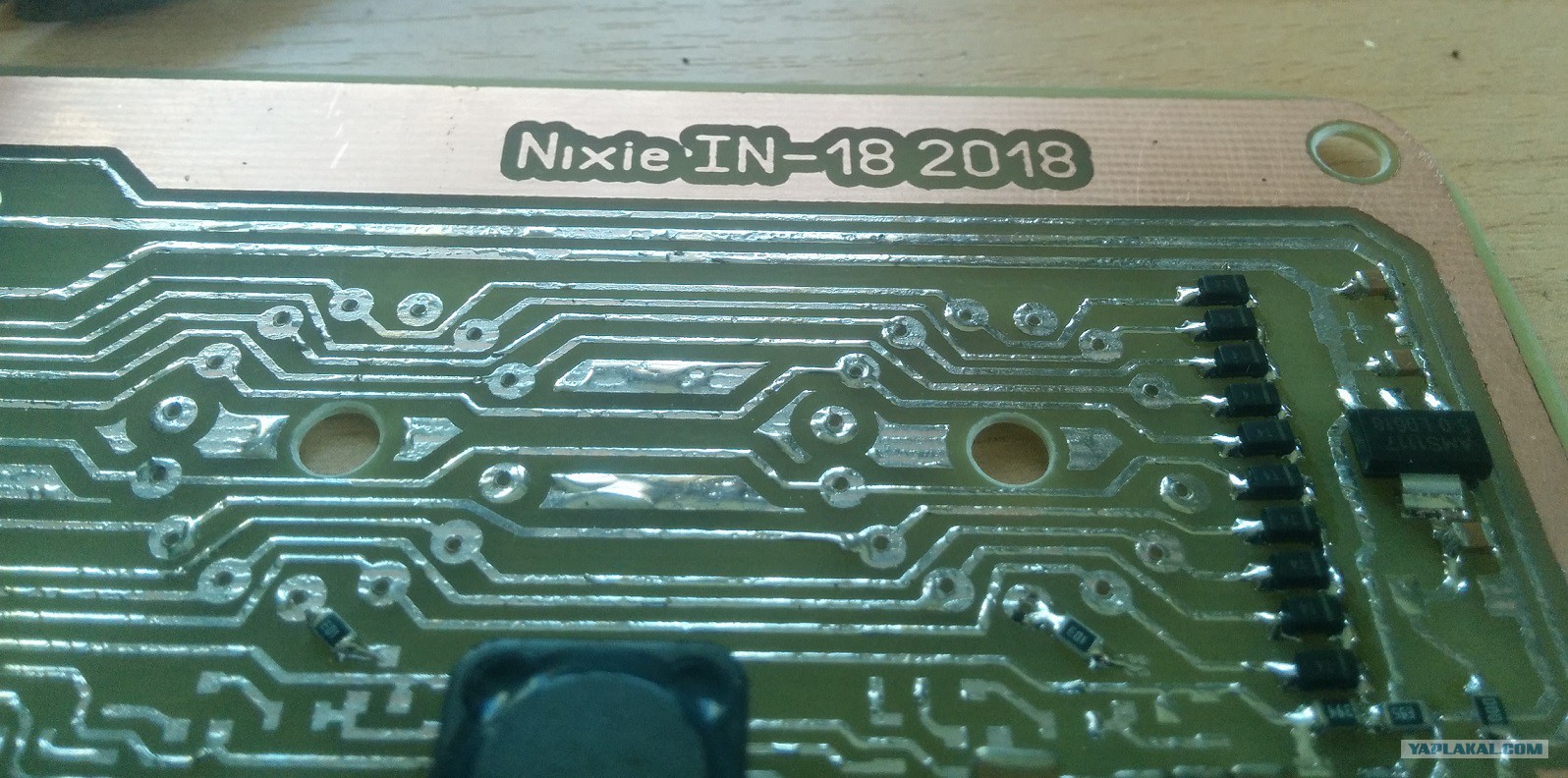

Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	4. Единственная фотография с процесса пайки деталей. Надпись - для избежания ошибок при распечатке перед переносом на текстолит, да и чтобы пустое место занять:
	[^]

~~Matvey6191~~	30.04.2018 - 14:55 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	5. Сравнение с платой часов на ИН-16:
	[^]

~~Matvey6191~~	30.04.2018 - 14:56 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	6. Далеко не с первого раза, но всё заработало:
	[^]

~~Matvey6191~~	30.04.2018 - 14:56 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	7. Тем временем уже был готов корпус для них. Его мне, кстати, изготовил один парень из СПб, причём совершенно бесплатно, за что я ему очень благодарен.
	[^]

~~Matvey6191~~	30.04.2018 - 14:57 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	8. Примерка платы в корпус:
	[^]

~~Matvey6191~~	30.04.2018 - 14:58 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	9. Вот что получилось в итоге:
	[^]

~~Matvey6191~~	30.04.2018 - 14:58 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	10. Крупный план:
	[^]

~~Matvey6191~~	30.04.2018 - 14:58 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	11. Сравнение с Z5660M:
	[^]

~~Matvey6191~~	30.04.2018 - 14:59 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	12. Под другим углом:
	[^]

~~Matvey6191~~	30.04.2018 - 15:00 [ показать ]
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	13. Вот, собственно, и вся история. Если вдруг кто захочет собрать себе такие же, мой совет - не надо. Лампы эти жутко дорогие, очень требовательны к питанию, и не очень красивы, на мой взгляд. Ну а если вдруг кто захочет приобрести - прошу в лс.
	[^]

mirazh58	30.04.2018 - 15:01 [ показать ] 3
Статус: Offline Ярила Регистрация: 15.03.16 Сообщений: 1077	а архивом с прошивкой, печаткой и схемой не поделитесь? прост у меня давно лежат ИН18, но с гибкими выводами. примерно 25 лет назад в радиокружке собирал на них по схеме из журнала ( не помню какого) табло, на котором должны были переливаться цифры года... но оно так и не заработало... Это сообщение отредактировал mirazh58 - 30.04.2018 - 15:03
	[^]

steslia	30.04.2018 - 15:01 [ показать ] 2
Статус: Offline Made in USSR Регистрация: 22.04.11 Сообщений: 1723	Matvey6191 , ещё бы и видео, как циферки перескакивают :)
	[^]

~~SAABaka~~	30.04.2018 - 15:03 [ показать ] 0
Статус: Offline כָּשֵׁר Регистрация: 31.10.12 Сообщений: 563	хорошие часики вышли дайте две.
	[^]

~~Matvey6191~~

30.04.2018 - 15:06

Статус: Offline

Приколист

Регистрация: 17.01.18
Сообщений: 399

Цитата (steslia @ 30.04.2018 - 15:01)

Matvey6191 , ещё бы и видео, как циферки перескакивают :)

На видео, снятом на телефон, видно мерцание цифр (частота сенсора с частотой индикации совпадают), так что получается не очень красиво. А хорошей камеры у меня нет.

[^]

~~Matvey6191~~

30.04.2018 - 15:08

Статус: Offline

Приколист

Регистрация: 17.01.18
Сообщений: 399

Цитата (mirazh58 @ 30.04.2018 - 15:01)

а архивом с прошивкой, печаткой и схемой не поделитесь?
прост у меня давно лежат ИН18, но с гибкими выводами.
примерно 25 лет назад в радиокружке собирал на них по схеме из журнала ( не помню какого) табло, на котором должны были переливаться цифры года... но оно так и не заработало...

Не бывает ИН-18 с гибкими выводами. У Вас ИН-8-2, полагаю.
Моя плата нуждается в доработке и содержит редкие и дорогие компоненты - лучше найдите в интернете подходящий Вам проект с нужным функционалом, на доступных компонентах и под имеющиеся лампы.

[^]

mirazh58

30.04.2018 - 16:14

Статус: Offline

Ярила

Регистрация: 15.03.16
Сообщений: 1077

Цитата (Matvey6191 @ 30.04.2018 - 15:08)

Цитата (mirazh58 @ 30.04.2018 - 15:01)

возможно... вечерком дома гляну...

[^]

Karat7	30.04.2018 - 17:23 [ показать ] 1
Статус: Offline Директор интернета Регистрация: 18.08.10 Сообщений: 3190	Сам не каждый сделает. А покупать по ахреневшем ценам желания нет ))
	[^]

~~Matvey6191~~

30.04.2018 - 17:26

Статус: Offline

Приколист

Регистрация: 17.01.18
Сообщений: 399

Цитата (Karat7 @ 30.04.2018 - 17:23)

Сам не каждый сделает. А покупать по ахреневшем ценам желания нет ))

Да нормальные цены. За сами часы - всего около 3к, остальные 12к - за лампы - дешевле никак не сделать.

[^]

MrRIP

30.04.2018 - 18:41

Статус: Offline

Ярила

Регистрация: 1.04.12
Сообщений: 3071

Цитата (Matvey6191 @ 30.04.2018 - 16:26)

Цитата (Karat7 @ 30.04.2018 - 17:23)

Сам не каждый сделает. А покупать по ахреневшем ценам желания нет ))

Да нормальные цены. За сами часы - всего около 3к, остальные 12к - за лампы - дешевле никак не сделать.

А если покупать не у "барыг" а у нормальных людей?
например у "нормальных" ин-18 - от 500 до 800р ;) очень редко более тысячи.
И да - зря вы взяли схему для "мелких" индикаторов и "растянули" её на "большие" - "ИД1" не может обеспечить нормальный режим работы данных банок и со временем вы получите "синие пятна"(ну или вообще общую засветку)! Только либо "рассыпуха", либо специализированные драйвера для газоразрядников - К2ПК301, 230ИК1

Цитата

Выходной каскад К230ИК1 представляет из себя высоковольтный транзистор с коммутируемым напряжением 200 Вольт. Это бескорпусной транзистор 2Т205А

Да, она дороже "дешманской" ИД1, зато режим работы ламп приближён к паспортным!

[^]

~~Matvey6191~~

30.04.2018 - 20:25

Статус: Offline

Приколист

Регистрация: 17.01.18
Сообщений: 399

Цитата (MrRIP @ 30.04.2018 - 18:41)

И где же их купить не дороже тысячи, подскажите? Да, бывают порой на Авито, но их мигом перекупщики забирают. Да и дёшево обычно продают те, кто в этом не больно много понимает, поэтому лампы не проверенные, и часто бывают нерабочие.
И кстати, ИД1 я не применял. Фраза "полностью переделал плату под smd" на это как-бы намекает.

[^]

~~HugoMerzkey~~	30.04.2018 - 20:29 [ показать ] 7
Статус: Offline Ярила Регистрация: 25.10.15 Сообщений: 1407	Узнал свою деревяшку ))). Ап темке, про "дорого " - ну так попробуйте посчитать, сколько трудозатрат на такое изделие требуется.
	[^]

~~Matvey6191~~	30.04.2018 - 20:44 [ показать ] 0
Статус: Offline Приколист Регистрация: 17.01.18 Сообщений: 399	Да я даже их не считал. Очень пожалел, что вообще на этих лампах стал часы собирать, так что теперь хотя бы по стоимости комплектующих их продать..
	[^]
