О том, как танки сами сбивают снаряды

Как избежать попадания снаряда в танк?
Над этой проблемой военные разработчики ломают голову с 50-60-ых годов 20 века.
Набор защитных устройств, который сбивает или разрушает снаряд еще при подлете, получил название комплекс активной защиты (КАЗ). Первыми к созданию опытных образцов подошли в Советском Союзе.


10 фото via

В конце 60-ых и начале 70-ых была разработана целая череда комплексов: "Веер-1", "Веер-2", "Веер-3" и "Азот".

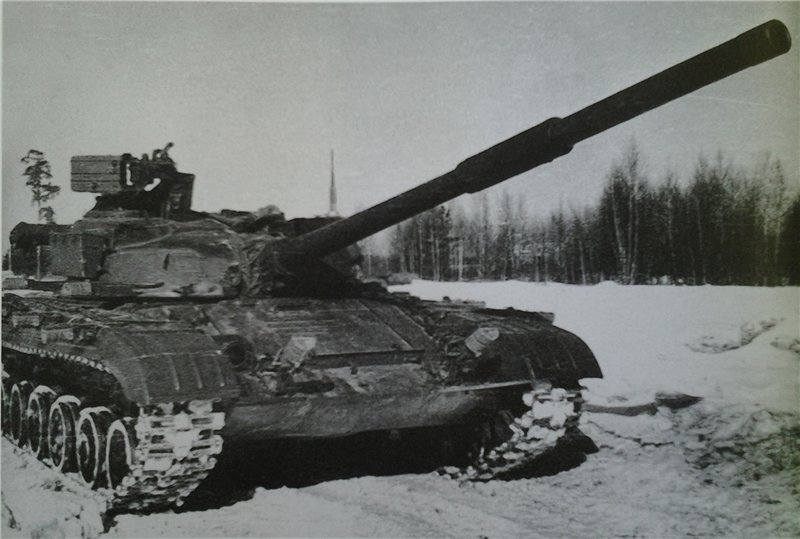

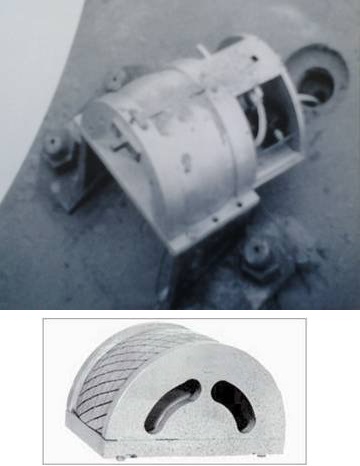

На фото: Модуль "Веер-1"

Все они ближнего радиуса действия, т.е. вражеский снаряд поражается на расстоянии около 2-х метров от машины. Принцип работы систем одинаков. На танк крепились модули с радиолокаторами. При подлете снаряда радиолокаторы обнаруживали его, сигнал подрывал боевую часть (БЧ), начиненную осколками, и они вылетали навстречу цели. Это либо повреждало снаряд либо сбивало его с курса. В каждой модификации решались предыдущие проблемы. В итоге, "Азот" получил лучшую систему обнаружения, устойчивость к помехам и ложным срабатываниям. Теперь заряды не реагировали на летящую грязь и падающие ветки.

Интересно, что на "Веере-3" стоял оптический датчик, который регистрировал затенение, создаваемое снарядом. Далее шел сигнал системе управления и отстрел БЧ со стороны цели. Однако оптические датчики оказались слишком чувствительными к грязи и иным погодным проявлениям, не могли работать ночью, поэтому от них отказались.

Разработки наконец-то дали плоды. В 1978 году впервые в мире КАЗ "Азот" сбила снаряд, выпущенный в танк. Однако этого было мало: осколки не всегда повреждали снаряд. Также система не успевала реагировать на скоростные снаряды (например, подкалиберные), а место подрыва требовалось отдалить от танка.

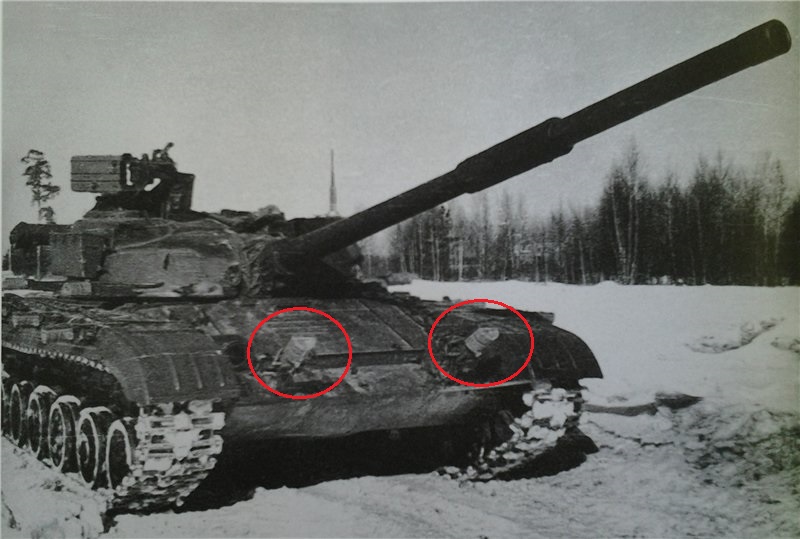

На фото: Лобовые модули КАЗ "Азот"

Следующая интересная разработка - "Дождь", также использующая для поражения осколки. Комплекс состоит из нескольких модулей (до 8 на танк). Каждый модуль представляет собой две трубки по бокам, из которых выдвигаются заряды, начиненные поражающими осколками. Между трубками датчик цели. Сюда же входит электронная аппаратура.

Фото: В боевом положении один заряд всегда выдвинут

Датчики обнаруживают цели на расстоянии чуть более 2-х метров и подрывают выдвижные заряды. Из них радиально вылетают осколки, превращающие снаряд в решето. Плюсы таких систем - дешевизна, простота, а значит массовость. Минусы: облако осколков должно быть максимально близко к снаряду, модуль на крыше при подрыве повреждает другое оборудование: антенны, оптика, башенный пулемет. Добавьте сюда трудность с перехватом подкалиберным снарядов.

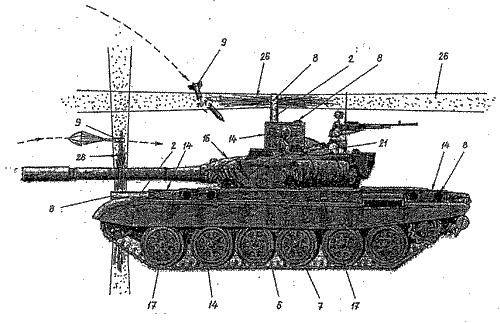

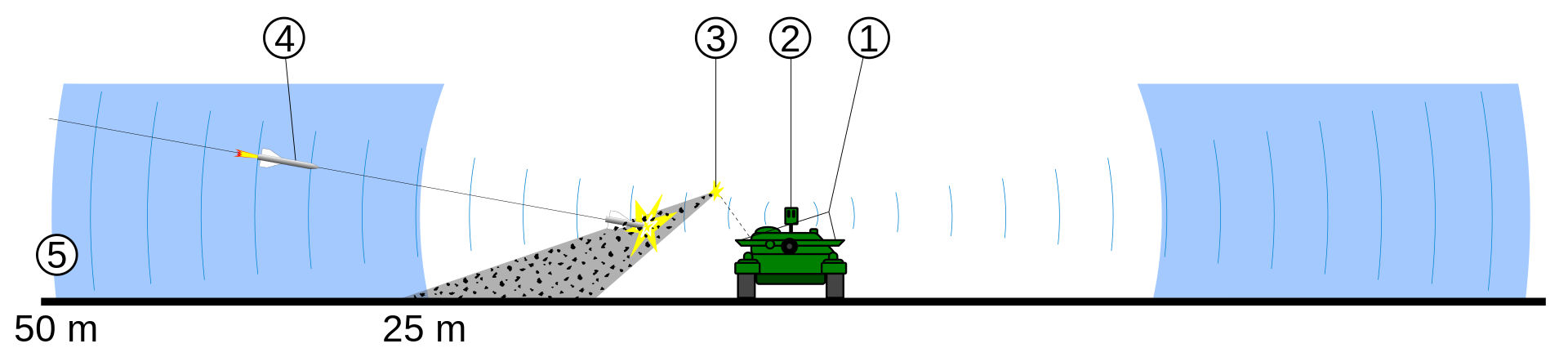

На рисунке: Схематичный принцип работы КАЗ "Дождь"

Стоит отметить, что на основе КАЗ "Дождь" Украина выпускает свой комплекс "Заслон". Единственное отличие - увеличилась скорость сбиваемых снарядов, до 1700 м/с (если верить рекламе).

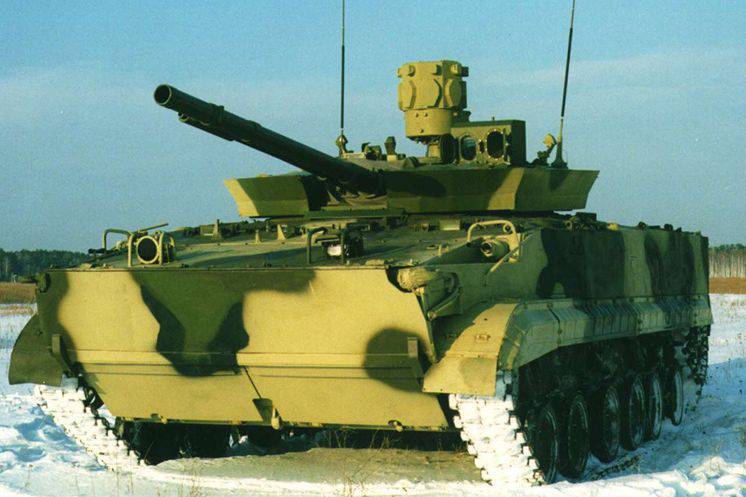

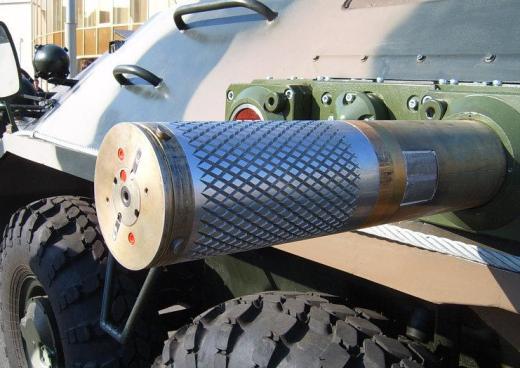

Фото: Украинский "Заслон"

Весь полученный опыт был реализован в следующем КАЗ, более совершенном - "Дрозд". Он был разработан в 1983 году и является системой дальнего радиуса действия.

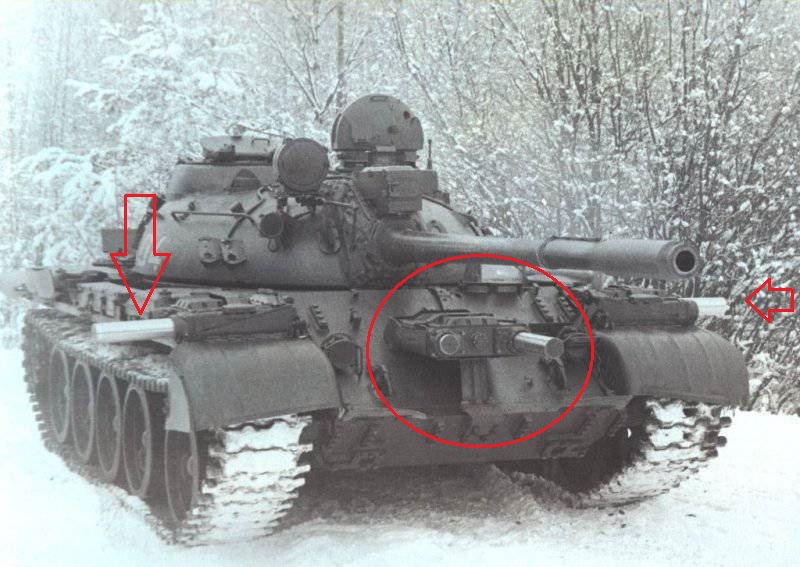

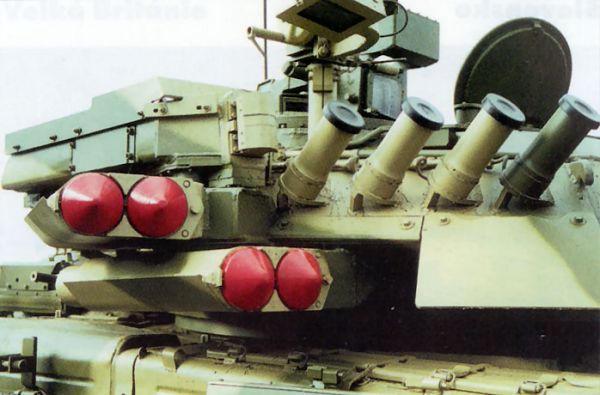

На фото: КАЗ "Дрозд"

С каждой стороны башни ставятся 2 парные пусковые установки для 107-мм ракет. Радиолокатор обнаруживает цели в радиусе 300 метров, на рубеже 100 метров включается активное отслеживание траектории. Если снаряд летит в танк, то запускается ракета и происходит контрподрыв на расстоянии 6-8 метров от машины. "Дрозд" может перехватывать цели, летящие со скоростью до 700 м/с. Как можете заметить на фотографии, пусковые установки направлены только вперед, а значит, танк не защищен от атак сбоку и сзади.

Позже выходит модификация "Дрозд-2", она уже обеспечивает защиту со всех сторон. Но из-за развала СССР и экономических проблем, в серию не пошел.

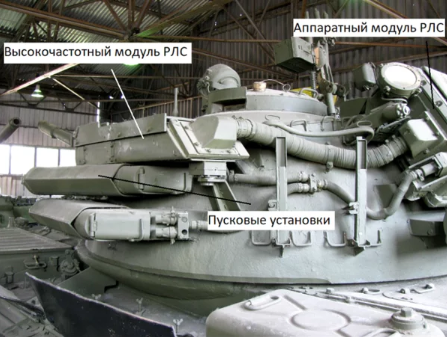

Фото: Для функционирования "Дрозда" необходима куча электроники

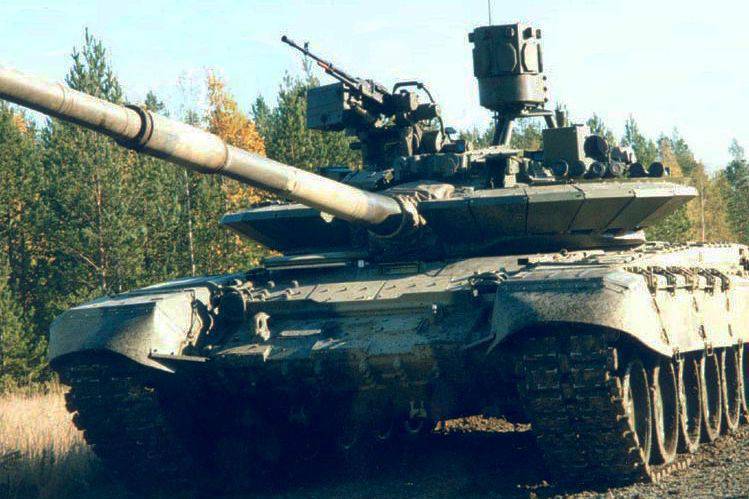

Далее - современные системы. В 1997 году публике представлен КАЗ "Арена", а уже в наши дни имеется модификация "Арена-Э". Их очень легко определить по огромному торчащему блоку радиолокационной системы (РЛС), получившему название "бочка". Она, кстати, может определять, попадет ли снаряд в танк, и только потом посылает сигнал на модули. Ракеты заменены на блоки взрывчаток . Они расположены по всему периметру башни в пенальных установках под углом.

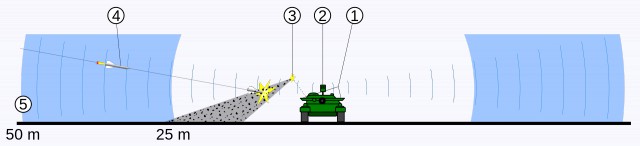

На рисунке фиолетовое - бочка РЛС, зеленое - взрывные заряды КАЗ

В других модификациях все пеналы с башни объединили в группы по 3 штуки и поместили в 4 пусковых контейнера. При получении сигнала, блок "выскакивает" на 2 метра вверх и направленным взрывом поражает снаряд. Также "бочку" разбили на несколько частей, т.к. она сильно демаскировала танк. Впрочем, это негативно сказалось на возможностях обнаружения.

Самая современная российская разработка - "Афганит". Она будет стоять на Т-14 Армата. Нововведений там целая куча.

Сегодня КАЗ считается реально действующим и перспективным способом защиты танка, цена которых постоянно растет. Однако остаются нерешенные проблемы: перехват быстролетящих снарядов, защита самого оборудования и безопасность для пехоты, которая прикрывается броней танка.

У меня всё...

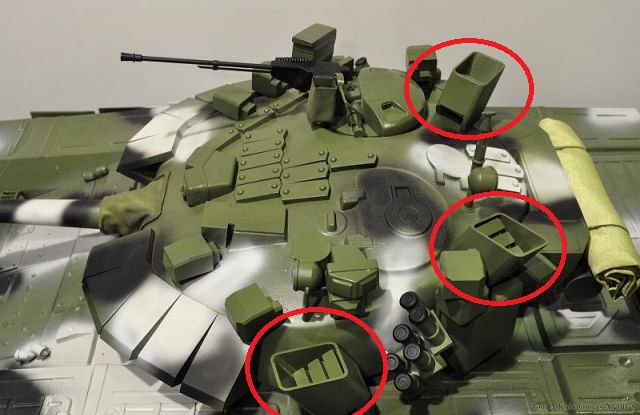

На фото: Арена-Э", стендовый моделизм. Бочки нет, взрывчатые блоки собраны в группы
