Герои прошлого и наши дни: тестирование AGP-видеокарты на более современной системе

- А ведь у меня есть такая плата, настоящий динозавр! — написал один из читателей предыдущей статьи, — поддержка 2-ядерных процессоров, 4 слота DDR-2 и уже исчезнувший в наше время порт AGP, — может быть, посадим на него твой HD3850 и попробуем покорить новые вершины?

В прошлый раз нам удалось запустить топовую видеокарту 10-летней давности на вышедшем уже из обихода интерфейсе AGP и протестировать в современных играх. ATI Radeon HD 3850, самая последняя и самая быстрая из вышедших видеокарт для этого разъема, была мечтой геймера в 2008 году. Предложенная читателем материнская плата имеет недостижимые для тех времен характеристики, и при всем при этом, она на 2 года младше видеокарты и была выпущена аж в 2006 году. Что же получится, если их соединить и протестировать в современных играх?

В прошлой статье мы протестировали HD3850 AGP в приложениях и поиграли в игры. Я уже подумывал положить ее на хранение на полку, и мне было жалко, что у нас так и не получилось раскрыть весь ее потенциал.

А уже после один из читателей написал, что у него хранится как раз одна из экзотических плат, работающих сразу и с двухъядерным процессором, и AGP. Это настоящий Франкенштейн своего времени! Посудите сами: сокет AM2+, до 8 Гб памяти DDR-2 и при всем при этом имеющая порт AGP. Мне сразу стало интересно, как она покажет себя в связке с AGP Radeon HD 3850 512 Mb.
Вот так удача! Попробуем?

Предлагаю пройти весь путь максимального апгрейда и настройки невероятной системы 12-летней давности в связке самой быстрой из существующих AGP-видеокарт и попробовать ее в играх!

Это сообщение отредактировал TempName2 - 18.04.2018 - 12:16

В поисках идеального "железа" для апгрейда

Когда, перед написанием прошлой статьи, мне в руки попала топовая из существующих AGP-видеокарт, HD 3850 512 Mb, я стал искать информацию о материнских платах, позволяющих запустить что-то современное и имеющих на своем борту интерфейс AGP. Поиски навели меня на несколько моделей, я в своей статье протестировал карту на одной из них, а уже в комментариях кто-то написал:

Конечно, хорошо было бы достать одну из таких и посмотреть на работу HD 3850 с максимальной мощностью!
И вот, другой пользователь и стал тем читателем, который предоставил на время свою материнскую плату AM2NF3-VSTA, за что ему большое спасибо!
Это материнская плата производства ASRock с сокетом AM2+, 4 слотами для оперативной памяти DDR2, чипсетом NVIDIA nForce3 250 и с портом AGP 8X.
Вот ее характеристики с официального сайта:

Поддержка Socket AM2+ / AM2 процессоров: AMD Phenom FX / Phenom / Athlon 64 FX / Athlon 64 X2 Dual-Core / Athlon X2 Dual-Core / Athlon 64 / Sempron
Чипсет NVIDIA nForce3 250
Технологии Hyper-Transport и AMD Cool 'n' Quiet
Поддержка двухканальной DDR2 1066/800/667/533 (4 x DIMM) non-ECC, не буферизованная, максимальный объем — 16 Гб
ASRock AM2 Boost: Патентованная технология ASRock для увеличения производительности памяти до 12.5%
Untied Overclocking : более широкие допуски для FSB при оверклокинге благодаря фиксации шин AGP/ PCI
Hybrid Booster — технология безопасного оверклокинга ASRock
1 x AGP 8X
Поддержка 2-ядерных процессоров Athlon X2!

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:02

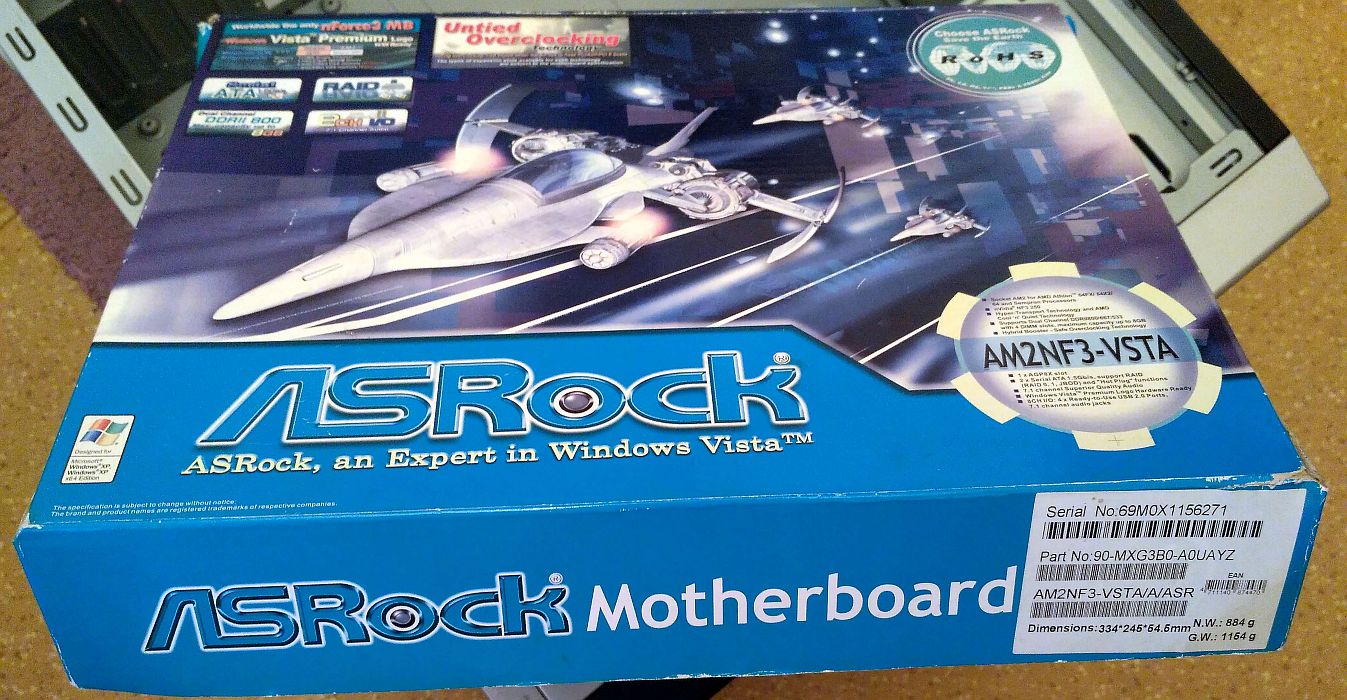

Комплект поставки из 2006 года

Когда читатель дал мне эту плату, она была прямо в коробке.

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:01

В коробке лежали: диск с драйверами, плата, заглушка к ней и книжка с инструкцией.

Повторюсь, это модель 2006 года, вдумайтесь, как бережно он ее хранил!

К тому же, в придачу к плате прилагался процесор AMD Athlon 64 X2 6000+, то, что надо!

Попробуем повысить быстродействие до максимума

Что можно собрать на ее основе? У нас уже имеется видеокарта для нее. Добавим прилагающийся процессор. Стоп... Давайте еще раз обратим внимание на характеристики из списка поддерживаемых процессоров.

У некоторых плат с AM2+ есть поддержка работы с процессорами уже на сокете AM3. Так оказалось и в этот раз — несмотря на то, что на главной странице в ее описании это не указано, плата может работать с четырехъядерными процессорами Athlon 2 X4 и Phenom 2 X4.

Это сообщение отредактировал TempName2 - 18.04.2018 - 12:55

У AMD есть такая фишка — обратная совместимость сокетов, когда некоторые процессоры более старшей модели могут работать на материнских платах с процессорным разъемом предыдущего поколения.

Поэтому, побродив по просторам Авито, я нашел к ней процессор AMD Athlon 2 X4 с частотой 3000 МГц. Уже лучше! Поищем память. Я нашел у себя 4 модуля DDR2 по 2 Гб. Итак, процессор, память и жесткий есть, начнем сборку.

Сборка тестовой системы

Ставим процессор, 8 Гб памяти, видеокарту. В качестве ОС для начала я выбрал Windows 7.
Устанавливаем систему... Все ок, все драйвера уже есть на прилагаемом диске. Осталось установить драйвер для HD 3850.

Признаки старой платы
У материнской платы разъем питания — еще 20 pin, а не 20+4, как сейчас.
При нажатии кнопки включения на радио раздаются помехи в FM-диапазоне. Если вы слушаете в этот момент радио, оно, скорее всего, будет заглушаться. Новые платы уже этим не грешат.
У платы всего 2 разъема SATA первого поколения.

Первое препятствие
Сколько я не пытался найти драйвер для Windows 7, у меня это не получилось. Драйвера нигде не было, от XP не подходил. Windows работал в режиме 800х600 и показывал ошибку 43.

Это сообщение отредактировал TempName2 - 18.04.2018 - 12:55

Не увидел современной системы
Не увидел видеокарты
Не увидел тестов
???????

ФОРМАЛИН

Подозрение на: флуд  Статья #2 дезинформационного кодекса  Выполненное действие: предупреждения +20%, лимит 1x3  Погрешность принятого решения: 22%

Это сообщение отредактировал system - 18.04.2018 - 13:28

Я стал искать информацию, как же обойти ошибку 43, и наткнулся на форум, где один из пользователей привел ссылку на особенности поддержки видеокарт этой материнкой:

http://www.asrock.com/support/note/AM2NF3-VSTA.html

Что в переводе значит:

Пожалуйста! Покупайте нашу супер крутую материнскую плату, но половину хороших видеокарт вы в нее поставить не сможете. И об этом нет ни одного упоминания на главной странице с описанием платы на сайте производителя. Однако, NVIDIA, не сделав поддержку в Windows Vista (а, следовательно, и в последующих) для видеокарт ATI, снабдила ее поддержкой своих собственных видеокарт.
Надо сказать, что тогда был пик противостояния ATI и NVidia. Тогда у них случались жестокие схватки, как за сердца покупателей, так и громкие разборки в судах за патенты. Я думаю, это отголосок событий того времени.

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:06

Да и под Windows XP устанавливаются через небольшой танец с бубном: сначала надо установить драйвер NVidia GART, а только потом уже драйвер видеокарты. При установке же этого дополнительного драйвера на Windows 7, ОС "сваливается" в синий экран.

То есть, в остатке получается, что с этой и моим Radeon можно пользоваться только под Windows XP, даже не 64-битной. В XP максимальная версия DirectX — 9c, поэтому фокуса с запуском GTA 5, как в предыдущей статье, тут не получится.



Это сообщение отредактировал TempName2 - 18.04.2018 - 13:02

Но как же 8 гигабайт оперативной памяти? Плата абсолютно не приспособлена для комфортной работы с любыми из видеокарт ATI!

Как же добиться нужной производительности?

Я стал размышлять. Видеокарта у меня ATI, поддержки Vista нет. Значит, не будет DirectX 10. Нет поддержки 64-битных систем, а это только 3.5 Гб оперативки из тех 8, что у меня есть.

В комментариях написали по этому поводу:

PAE — это уже один вариант. Но хотелось бы протестировать 64-битную операционную систему. Постойте, а ведь в ограничениях на сайте производителя ничего не сказано про Windows 2000 и 2003 Server! Что если попробовать на них?

Выбираем операционную систему

Windows XP

Для того, чтобы система "увидела" все 8 Гб оперативки, вначале я попробовал, прокатит ли расширение физических адресов PAE в Windows XP. Сколько я не пытался, но Windows ХР, хоть и писал в свойствах системы про PAE, отказывался видеть больше 3Гб памяти.

Позже я наткнулся на статью о том, как добавить PAE в Windows XP, вот она:
https://geektimes.ru/post/202406/
Если вкратце, то для этого нужно заменить несколько файлов, архив там прилагается.
Я сделал все, как в ней было написано, скачал файлы, заменил, но в моем случае получался только неизбежный Blue Screen.

Еще один вариант

Вторым вариантом, по комментариям к той же статье, было создание из неиспользуемой памяти виртуального диска и перенос на него файла подкачки. Я установил SuperSpeed RamDisk Plus и пробовал это сделать.

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:03

Однако все, что меня ждало — только все тот же синий экран. Возможно, с другими программами и получилось бы, но на попытки у меня и так ушло уже слишком много времени. Про 8 гигабайт на Windows XP придется забыть.

Тест производительности

3D Mark 06
https://www.3dmark.com/3dm06/18027499

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:06

3D Mark 03
https://www.3dmark.com/3dm03/6537093

Aida64

CPU Queen

CPU PhotoWorxx

CPU Hash

Windows 2000 Server

Следующей я попробовал Windows 2000. Здесь я включил PAE без проблем, просто дописал в Boot.ini

/PAE

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:04

ОС увидела 7.339 Гб оперативной памяти. Однако установить драйвер на видеокарту не удалось: ни один из существующих не подходил.

Когда я стал устанавливать драйвер для видеокарты, то понял, насколько система Windows 2000 устарела: даже с последним обновлением под ней не запускаются почти никакие современные программы.

Никакой софт не запускаются, видеокарту не установишь, Windows 2000 нам не подходит.

Windows 2003 Server

Когда-то, во время выхода Windows XP мне эта система понравилась гораздо больше, чем сам XP: в ней не было ненужных украшательств, к тому же, она работала стабильнее, без непонятных сбоев, которыми грешили XP первых версий, и, как мне казалось, быстрее. Поэтому я ей пользовался как основной ОС на своем компьютере.

Для этого компьютера я скачал облегченную сборку 2003 Lopatkin с уже включенным PAE.

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:04

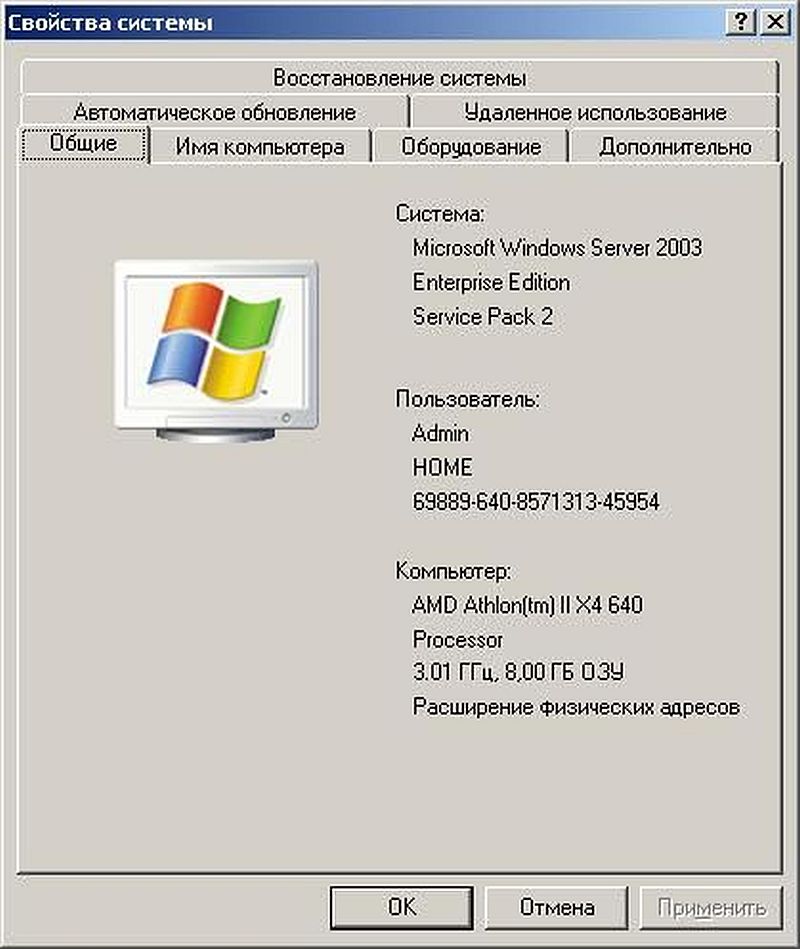

Система увидела уже все 8 гигов. Поставил предварительный драйвер GART, затем стал устанавливать драйвер видеокарты, для этого я подставил видеодрайвер от ХР. Получилось.
Итого, у нас есть система с работающей видеокартой, одним из топовых четырехъядерных процессоров для этой платы и 8 гигабайтами оперативки.

А теперь сделаем то, что я так давно мечтал сделать в то время, но не мог из-за системных ограничений: отключаем SWAP-файл. Быстродействие становится значительно выше, наконец-то исчезают эти нескончаемые обращения к жесткому диску!

Если эту операционную систему настроить должным образом, то она занимает меньше оперативной памяти, чем XP. Всего лишь нужно было удалить ненужные в повседневном использовании компоненты и отключить неиспользуемые службы, а еще я обычно отключал все графические элементы интерфейса, чтобы работало побыстрее. К тому же, не все знают, но на этой серверной ОС можно и играть в 3D-игры. Для этого, правда, придется поменять некоторые настройки.

После установки видеодрайвера в Свойствах экрана, во вкладке Дополнительно, надо включить аппаратное ускорение на "Полное". Затем перезагрузить компьютер, в командной строке набрать DxDiag и там, во вкладке Экран включить ускорение DirectDraw. Также,
в Windows 2003 иногда необходимо включить службу звука, а без этого звука не будет,
и регулятор громкости в трее будет неактивным.
Теперь можно запускать трехмерные приложения.

Тест производительности

Попробуем для начала FurMark. Вот результат теста:

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:07

Под Windows XP результат почти ничем не отличается.

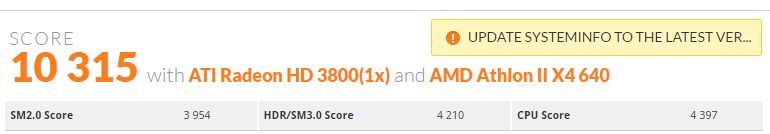

3DMark 06
https://www.3dmark.com/3dm06/18029130

Когда эта видеокарта только вышла, я ходил по радиорынкам и наблюдал, как работает 3DMark 2006 на разных видеокартах прямо у продавцов за витринами. И я нигде не видел, чтобы у кого-то в то время 3DMark работал так плавно, как на моей системе сегодня.

Geekbench 2
http://browser.geekbench.com/geekbench2/2653859

Это сообщение отредактировал TempName2 - 18.04.2018 - 12:25

Почему-то Windows 2003 определяется как Windows XP, впрочем, в 3DMark 06 тоже.

А что если попробовать 64-битную Windows 2003? А вдруг...?
Устанавливаем.

Windows 2003 64-бит

Характеристики процессора под 64-битной Windows 2003

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:04

Для сравнения с процессорами из предыдущих тестов этой видеокарты

Pentium D 3.4 ГГц

Это сообщение отредактировал TempName2 - 18.04.2018 - 13:05

Pentium 4 524, разогнанный до 3.74 ГГц
