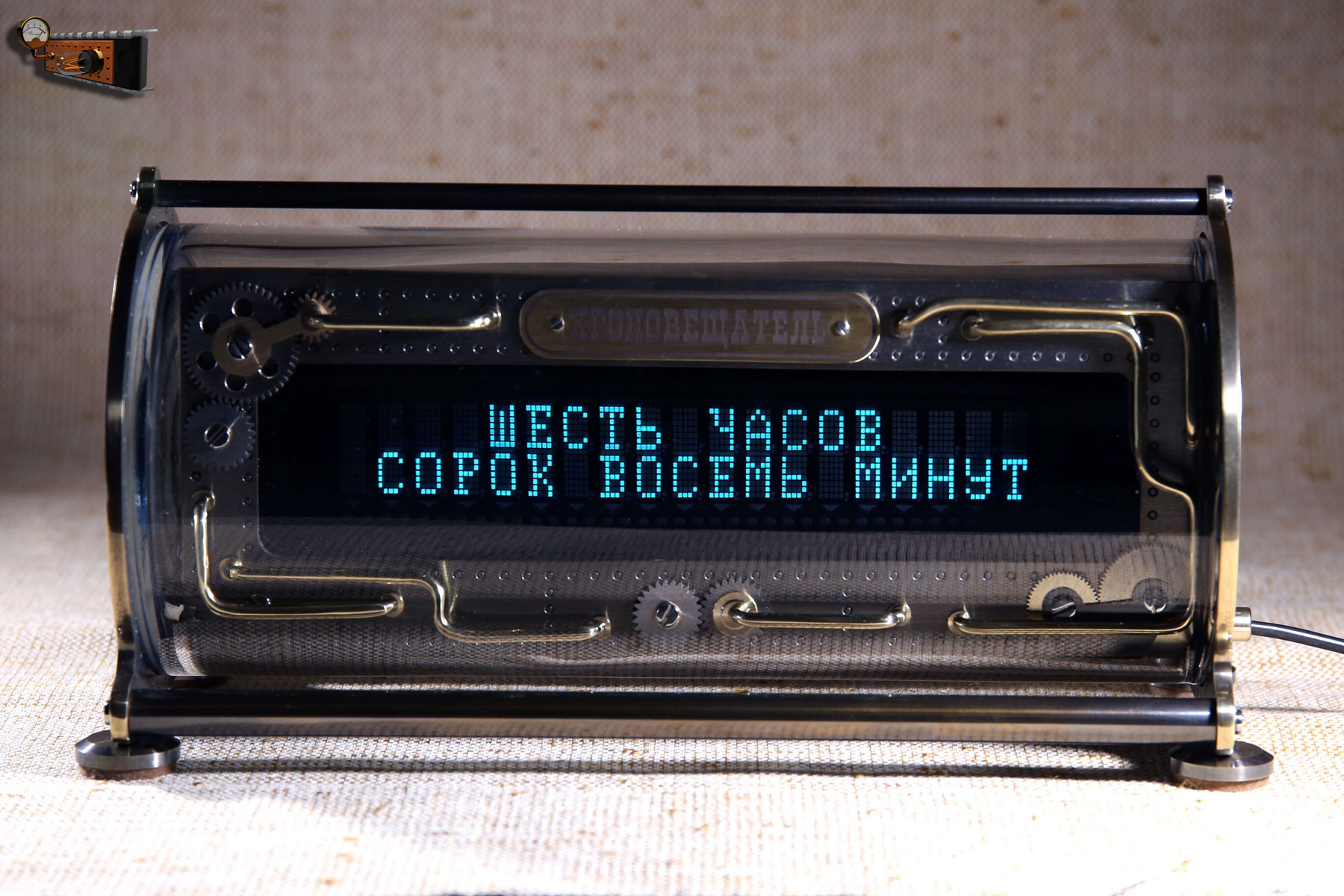

Настольные текстовые часы «Хроновещатель»
[
Версия для печати
]
Страницы:
(7)
[1]
2
3
...
Последняя »
[
ОТВЕТИТЬ
] [
НОВАЯ ТЕМА
]
Wallery
24.03.2018 - 09:46
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
700
29 фотографий.
Эти часы по своей конструкции электронной части полностью совпадают с часами «Время выпить».
[
^
]
Yap
[
показать
]
[
x
]
Продам слона
Регистрация: 10.12.04
Сообщений: 1488
[
^
]
Wallery
24.03.2018 - 09:46
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

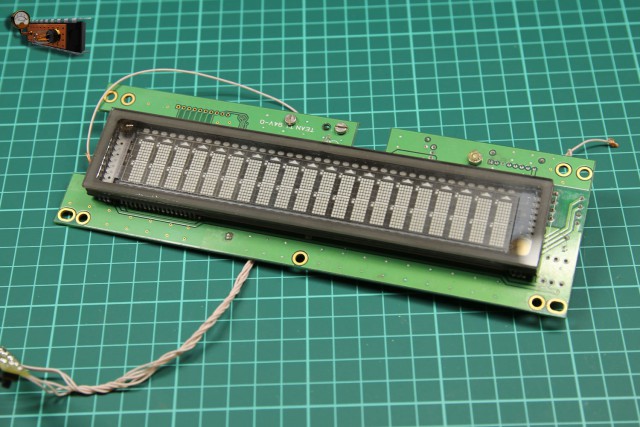

В основе они имеют вакуумно-люминесцентный индикатор от кассового аппарата.
[
^
]
Wallery
24.03.2018 - 09:46
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

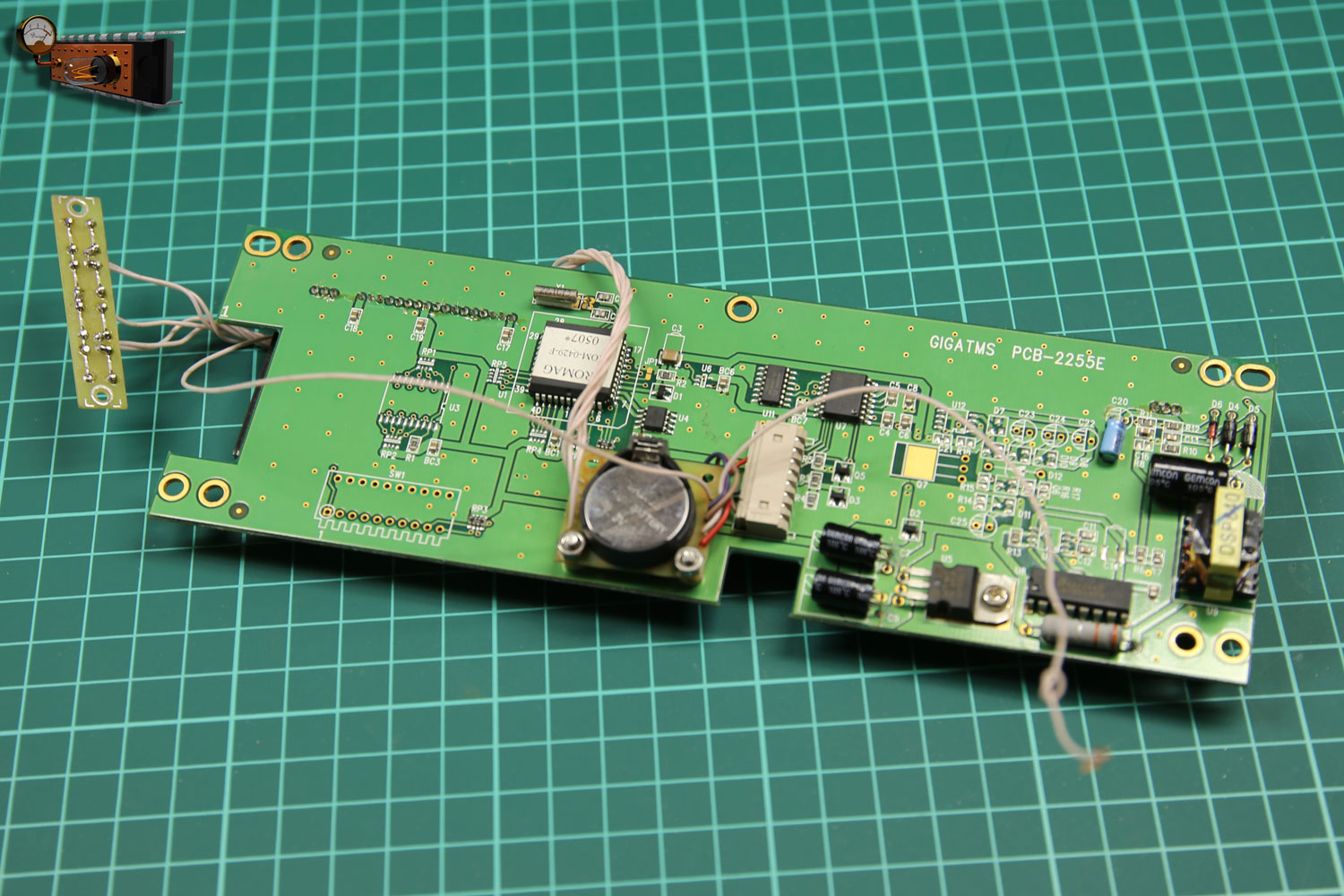

Сами часы располагаются на небольшой платке с обратной стороны индикатора.
[
^
]
Wallery
24.03.2018 - 09:47
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
На этот раз я задумал сделать часы в стиле стимпанк, постараться объединить этот стиль с цифро-буквенным индикатором. Долго думал над дизайном будущего устройства, а потом на глаза попалась ваза из магазина «IKEA» с оригинальным названием «CYLINDER», это оказалось именно тем, что нужно и определило всю конструкцию устройства.
[
^
]
Wallery
24.03.2018 - 09:47
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
24.03.2018 - 09:47
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Сначала делаю переднюю панель из листовой латуни толщиной 4 мм. В ней прорезаю окно для индикатора.
[
^
]
Wallery
24.03.2018 - 09:47
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

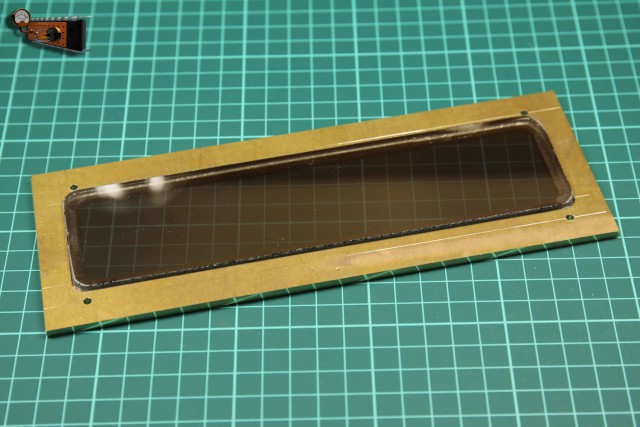

По контуру окна делаю углубление для тонированного стекла.
[
^
]
Wallery
24.03.2018 - 09:47
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Стекло применил с титановым напылением и зеркальным эффектом. Оно слегка тонировано, что повышает контрастность изображения.
[
^
]
Wallery
24.03.2018 - 09:48
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Плату индикатора устанавливаю на резьбовых стойках.
[
^
]
Wallery
24.03.2018 - 09:48
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
На передней панели размещаю элементы стимпанковского антуража: шестерёнки и трубопровод.
[
^
]
Wallery
24.03.2018 - 09:48
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Так же фрезерую имитацию заклёпок.
[
^
]
Wallery
24.03.2018 - 09:48
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Задняя часть глухая и сделана из латунной пластины толщиной 1 мм. Она так же крепится на стойках.
[
^
]
Wallery
24.03.2018 - 09:48
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

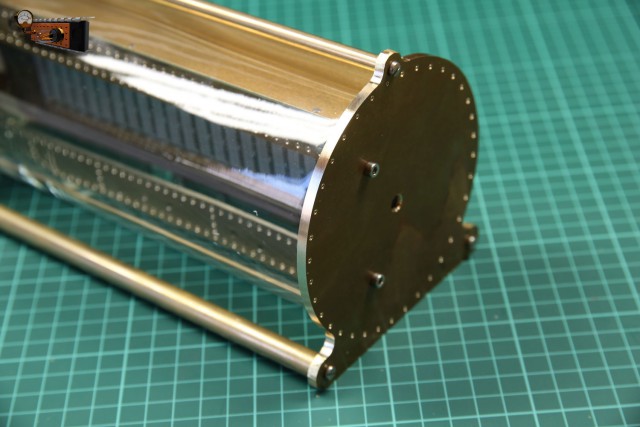

Примеряю к стеклянному цилиндру.
[
^
]
Wallery
24.03.2018 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

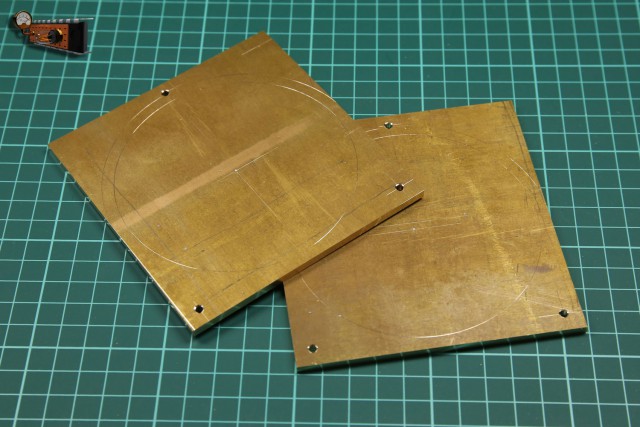

Далее делаю боковые щёчки из латуни толщиной 4 мм.
[
^
]
Wallery
24.03.2018 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

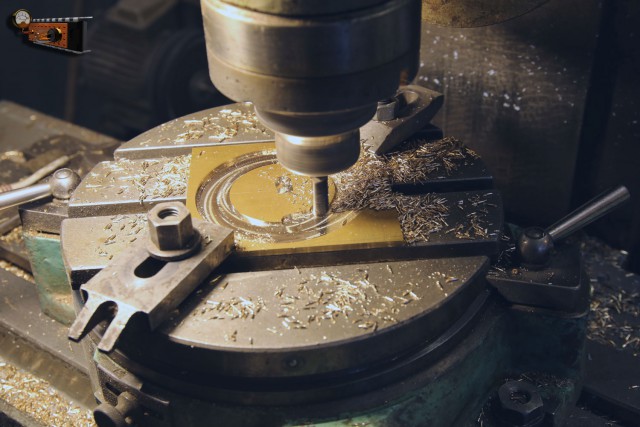

На поворотном столе делаю углубление и контур будущей щёчки. Так же делаю имитацию заклёпок.
[
^
]
Wallery
24.03.2018 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

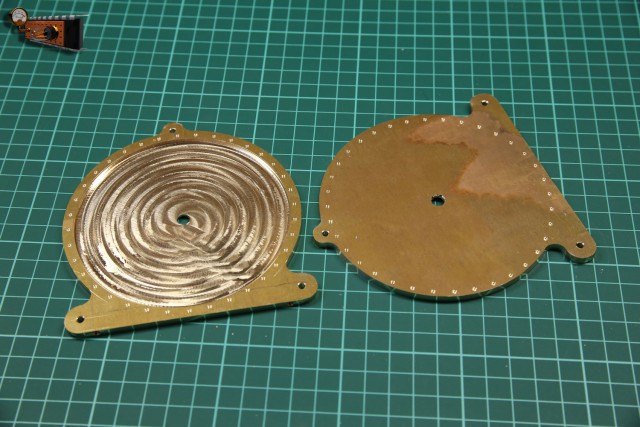

Вот такие получились детали.
[
^
]
Wallery
24.03.2018 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Примеряю части друг к другу.
[
^
]
Wallery
24.03.2018 - 09:49
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
На правой щёчке сверлю отверстия для кнопок и провода питания.
Тут несколько обмишулился с шильдиком, который сделал заранее, но в процессе изготовления решил сделать в торце щёчки углубление и шильдик не вписался в радиус, придётся его переделывать.
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
Саму вазу приклеиваю ультрафиолетовым клеем к левой щёчке.
Обратите внимание, как под действием ультрафиолета светятся сегменты индикатора.
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980

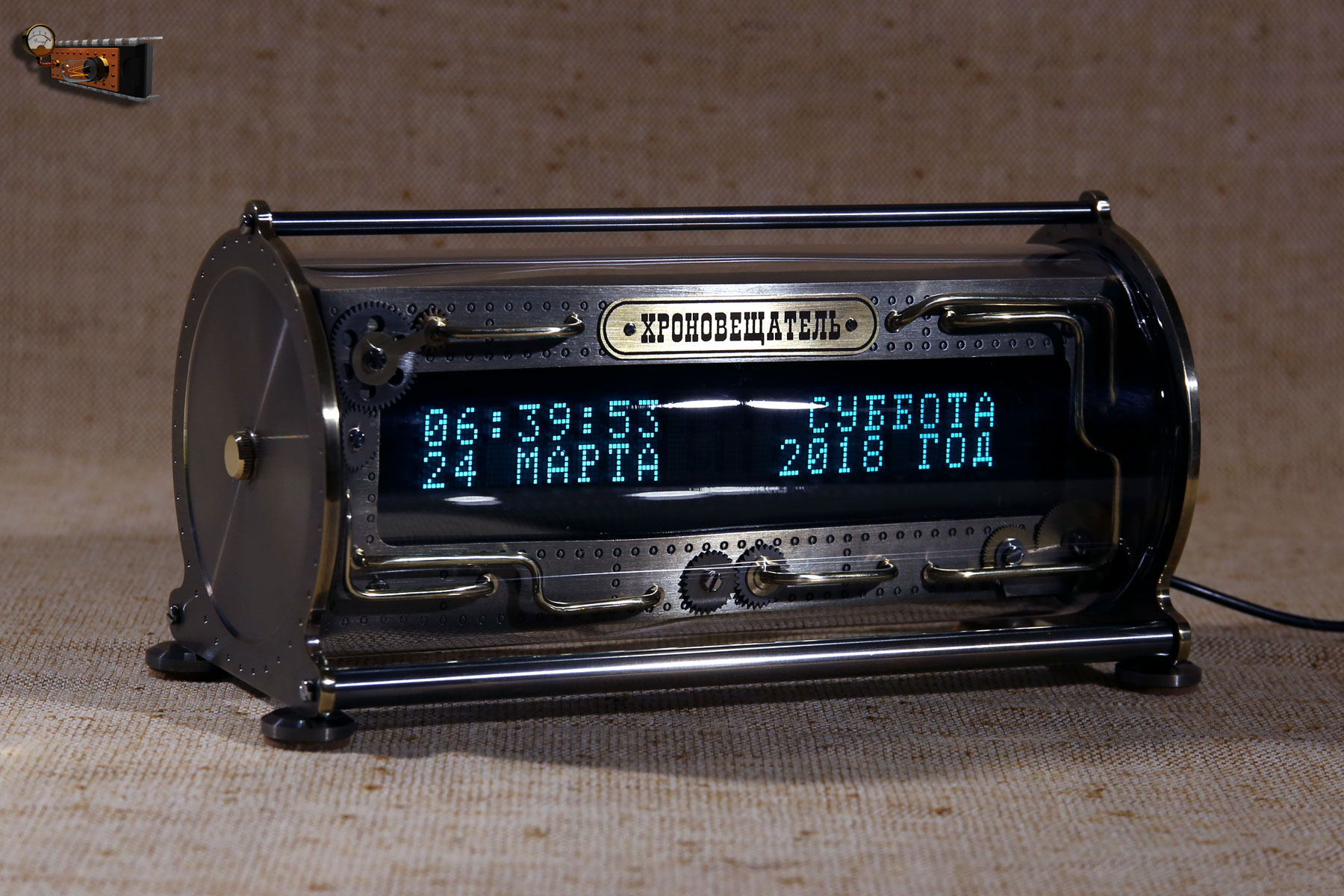

Осталось только собрать всё воедино и можно полюбоваться тем, что получилось.
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
02
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
03
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
04
[
^
]
Wallery
24.03.2018 - 09:50
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
05
[
^
]
Wallery
24.03.2018 - 09:51
[
показать
]
Статус:
Offline
Самодельщик
Регистрация: 3.09.14
Сообщений: 1980
06
[
^
]
